4-2 Nettoyage du module laser (Module laser à diode 10W/20W)

Fréquence de maintenance suggérée : une fois par mois.

Étapes de maintenance :

A. Nettoyage du ventilateur
B. Nettoyage de la lentille de focalisation
C. Nettoyage des broches Pogo

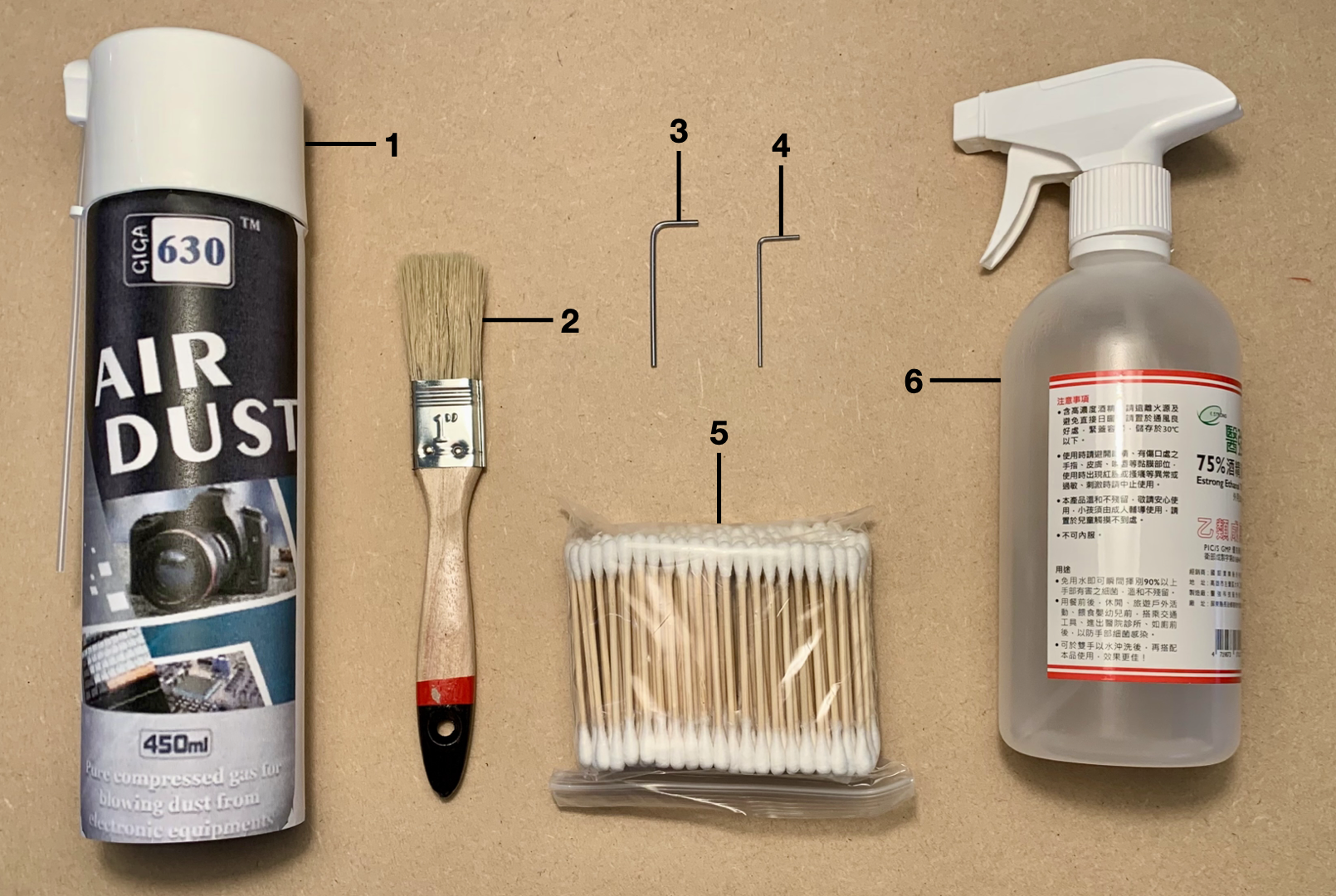

Éléments de préparation :

1. Dépoussiérant à air comprimé
2. Brosse
3. Clé Allen de 2 mm (non fournie)
4. Clé Allen de 1,5 mm (fournie dans la boîte d'accessoires)
5. Coton-tige
6. Alcool à 75%

A. Nettoyage du ventilateur

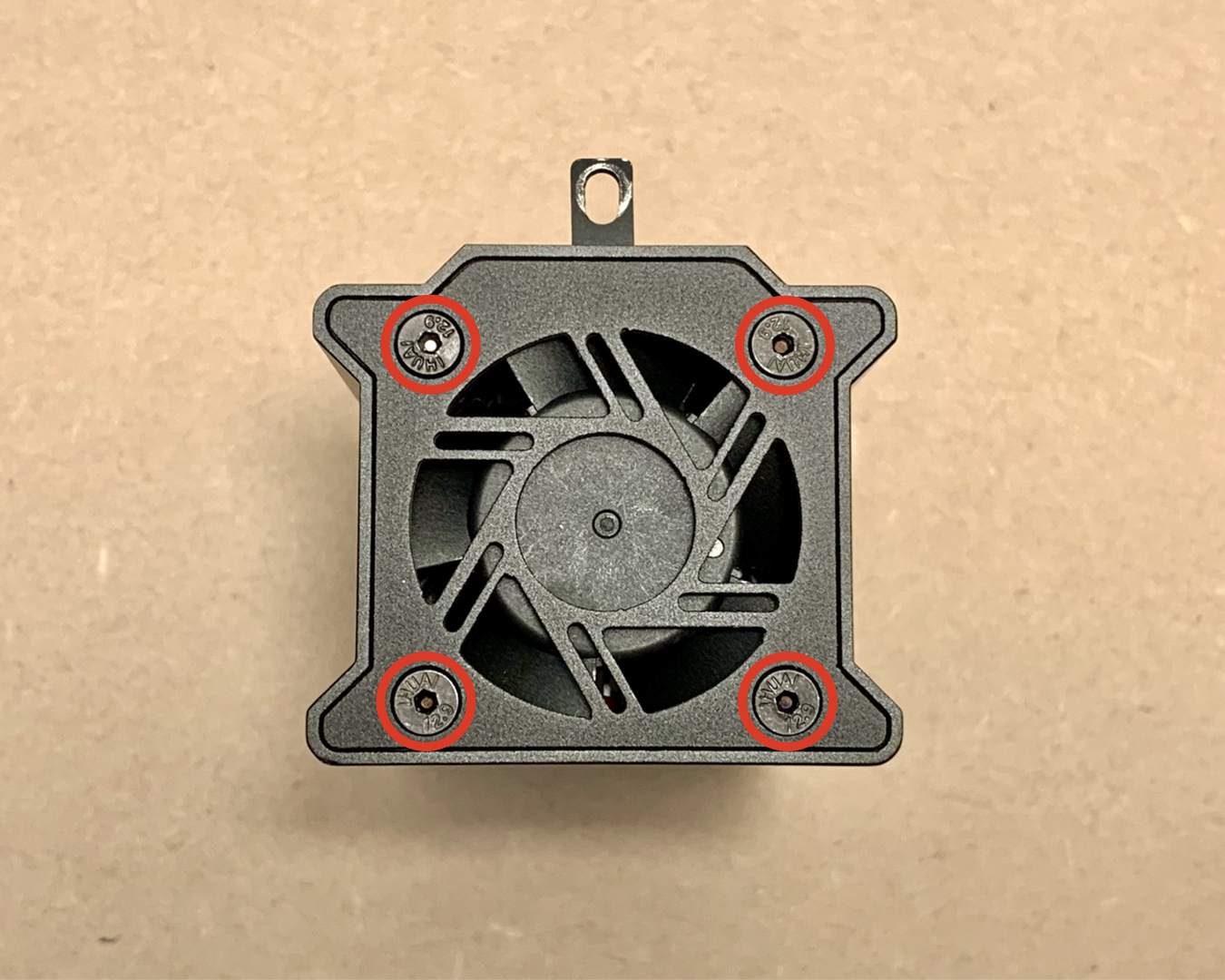

1. Utilisez une clé Allen de 2 mm pour retirer les quatre vis situées sur le dessus du module laser. (Attention : l'outil fourni dans la boîte d'accessoires est une clé Allen de 1,5 mm, et non de 2 mm. Veillez à utiliser l'outil de la taille appropriée.)

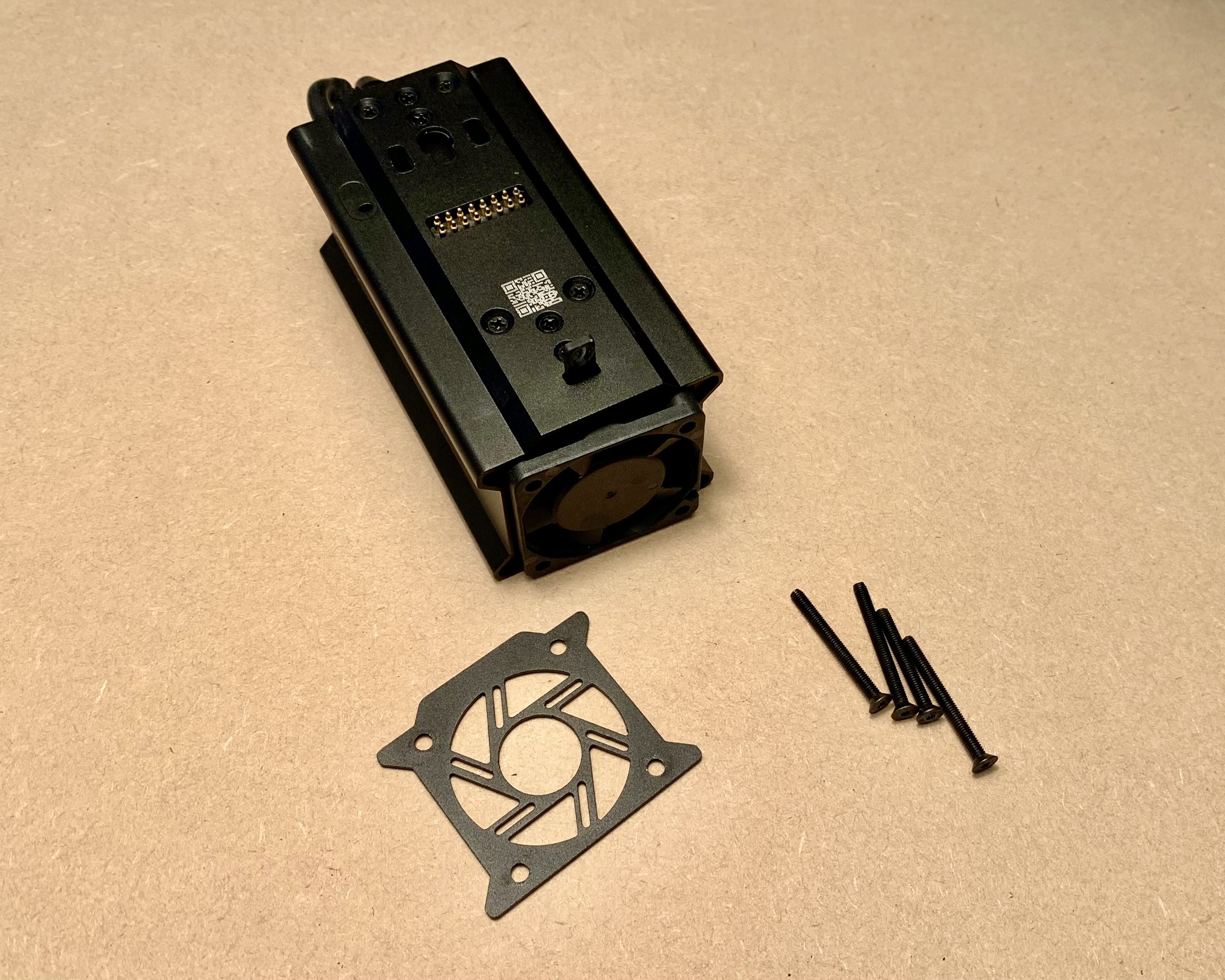

2. Retirez le couvercle et sortez le ventilateur.

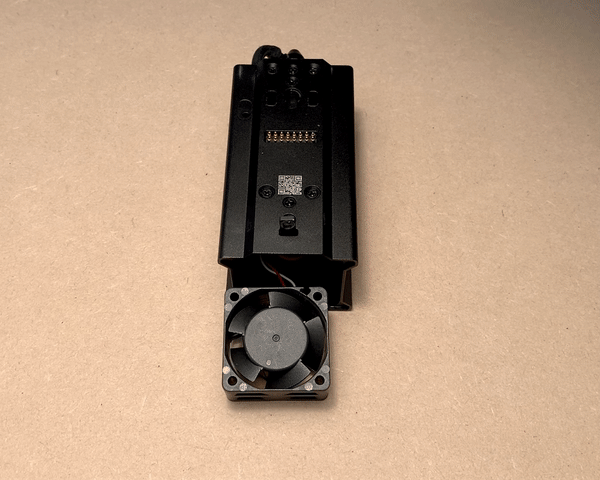

3. Utilisez le dépoussiérant à air comprimé pour souffler la poussière sur le ventilateur.

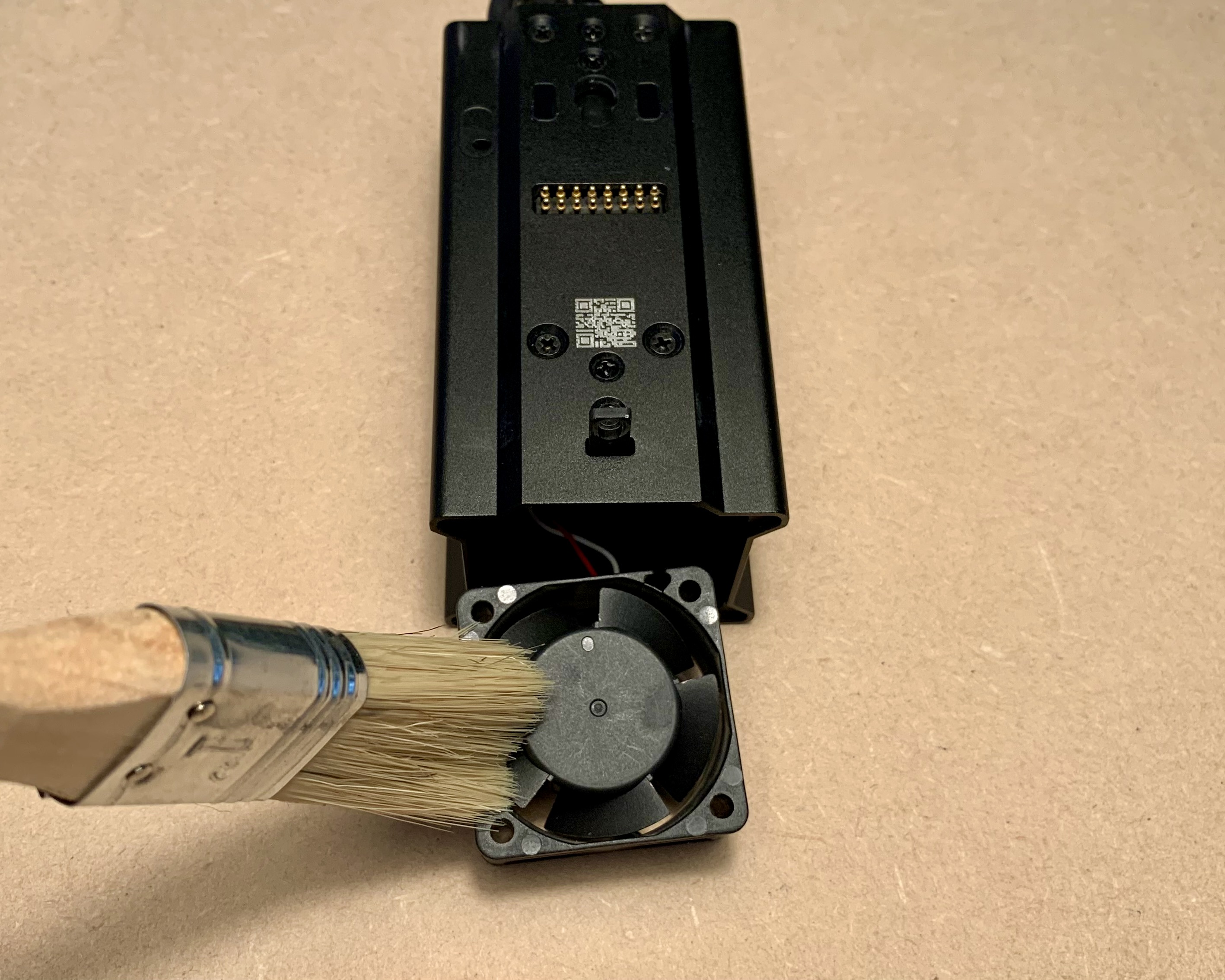

   Utilisez la brosse pour nettoyer la poussière restante.

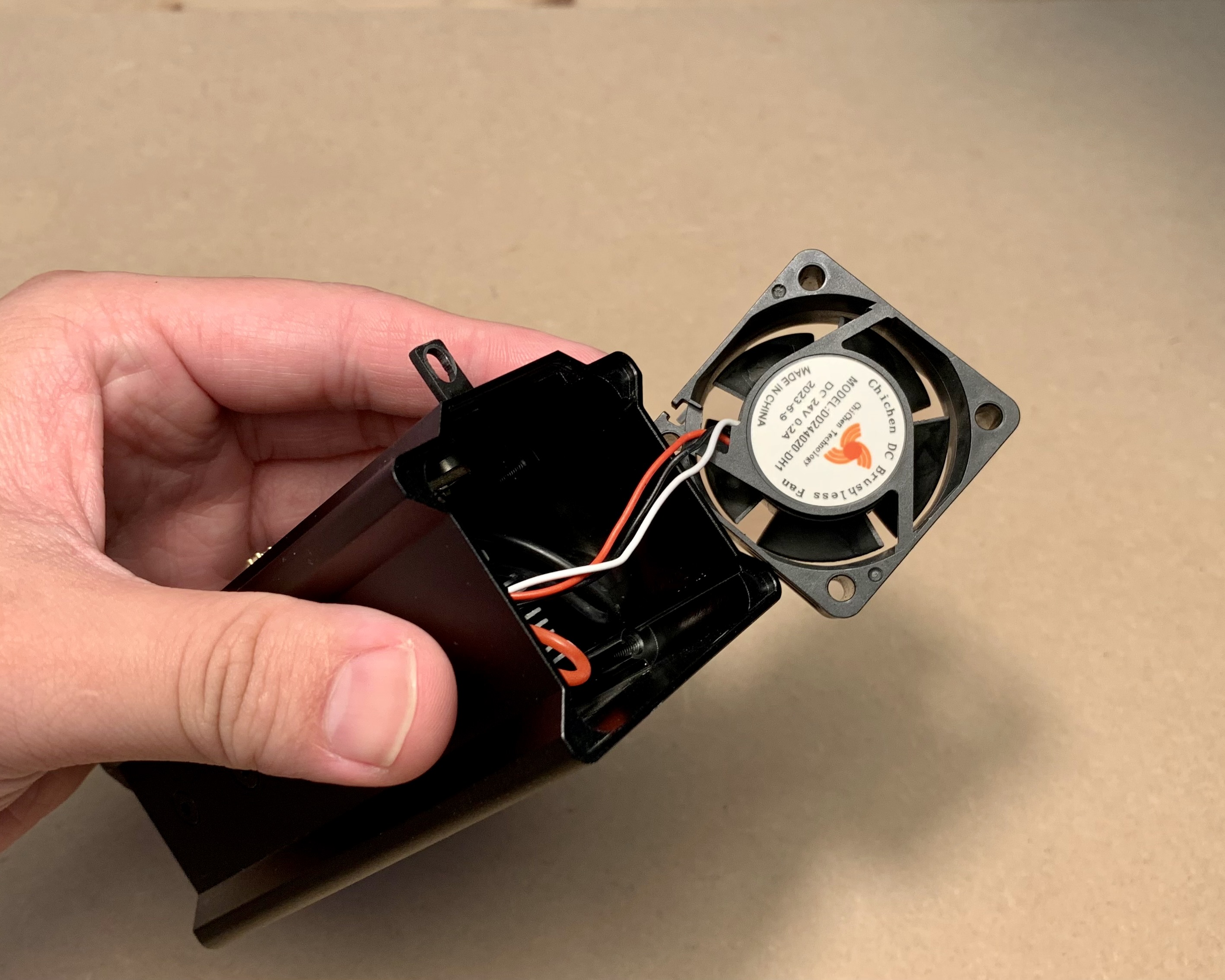

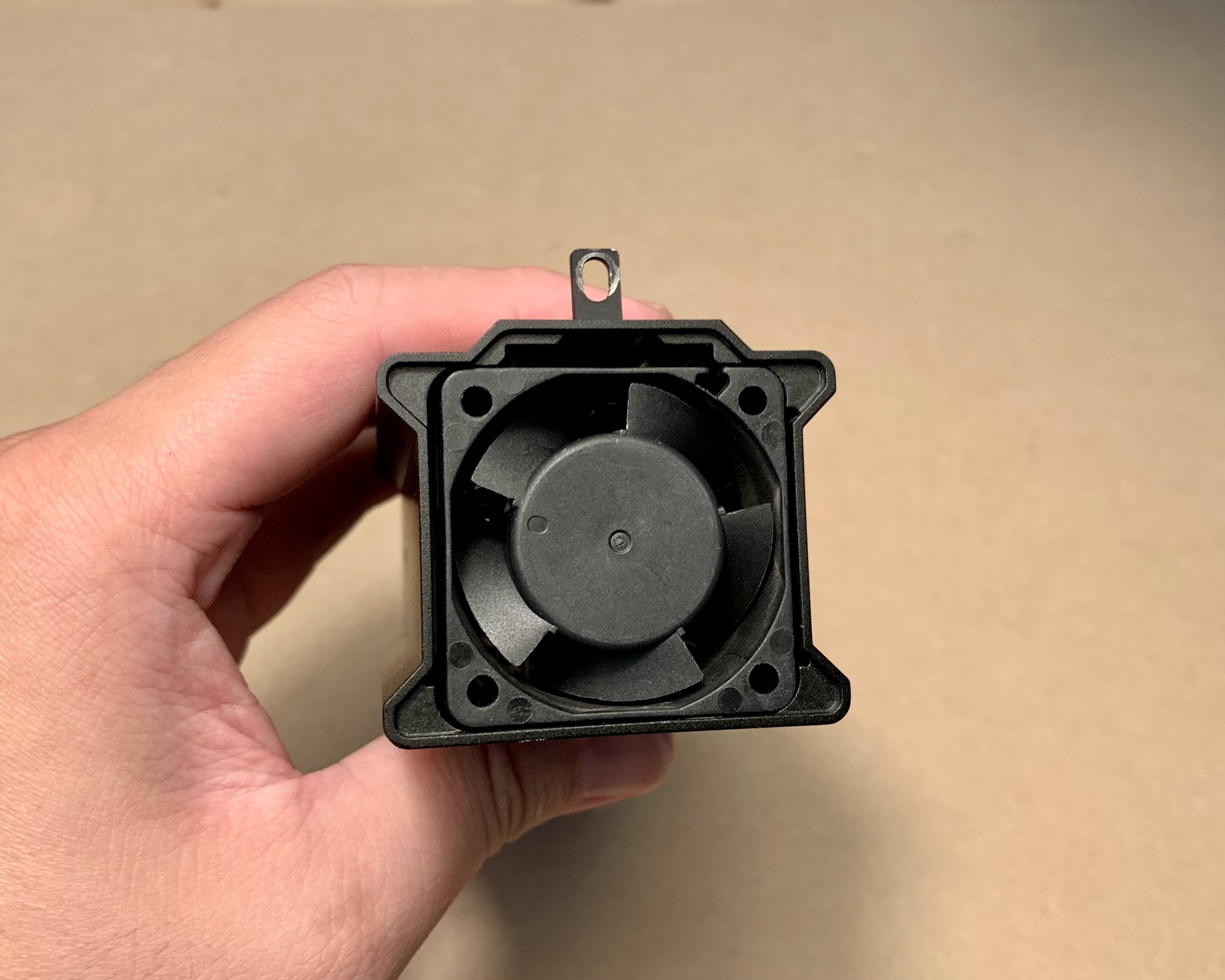

4. Installez le ventilateur, et veuillez noter le fil et la direction. (L'étiquette doit être orientée vers le bas.) Lors de la manipulation du ventilateur, veillez à ne pas pincer les câbles pour éviter tout dommage.

B. Nettoyage de la lentille de focalisation

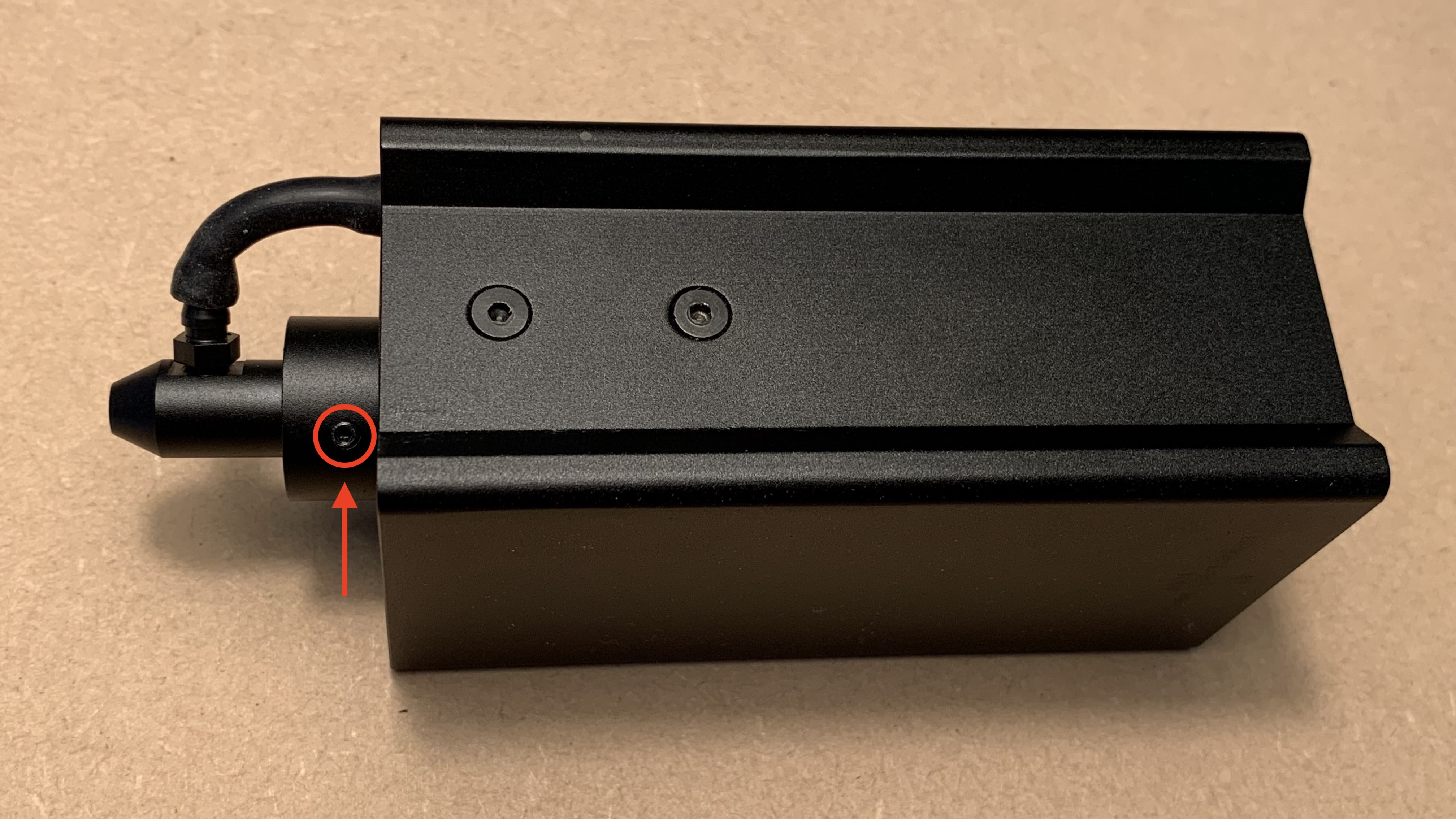

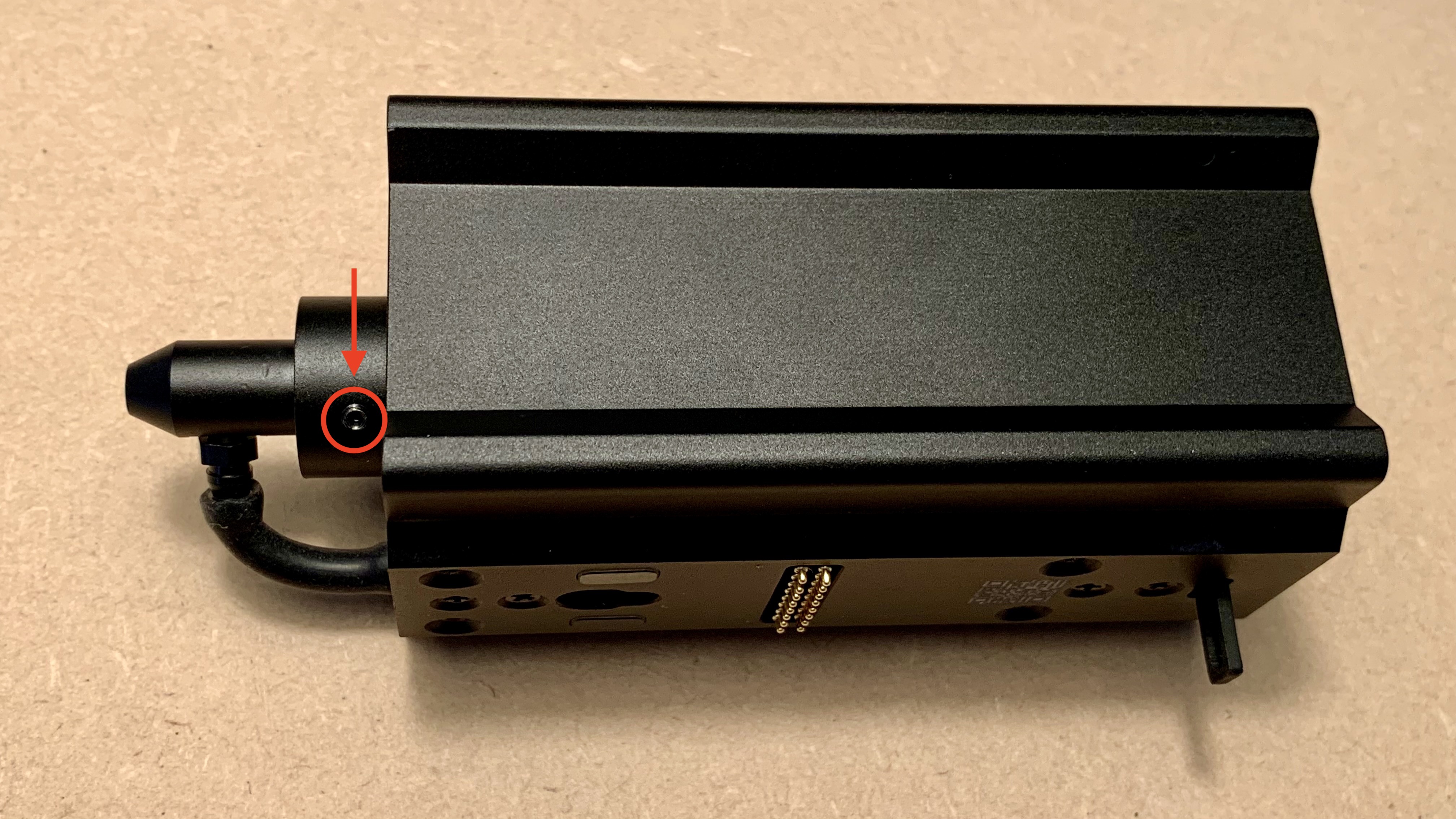

1. Utilisez la clé hexagonale de 1,5mm pour retirer les deux vis sur la buse.

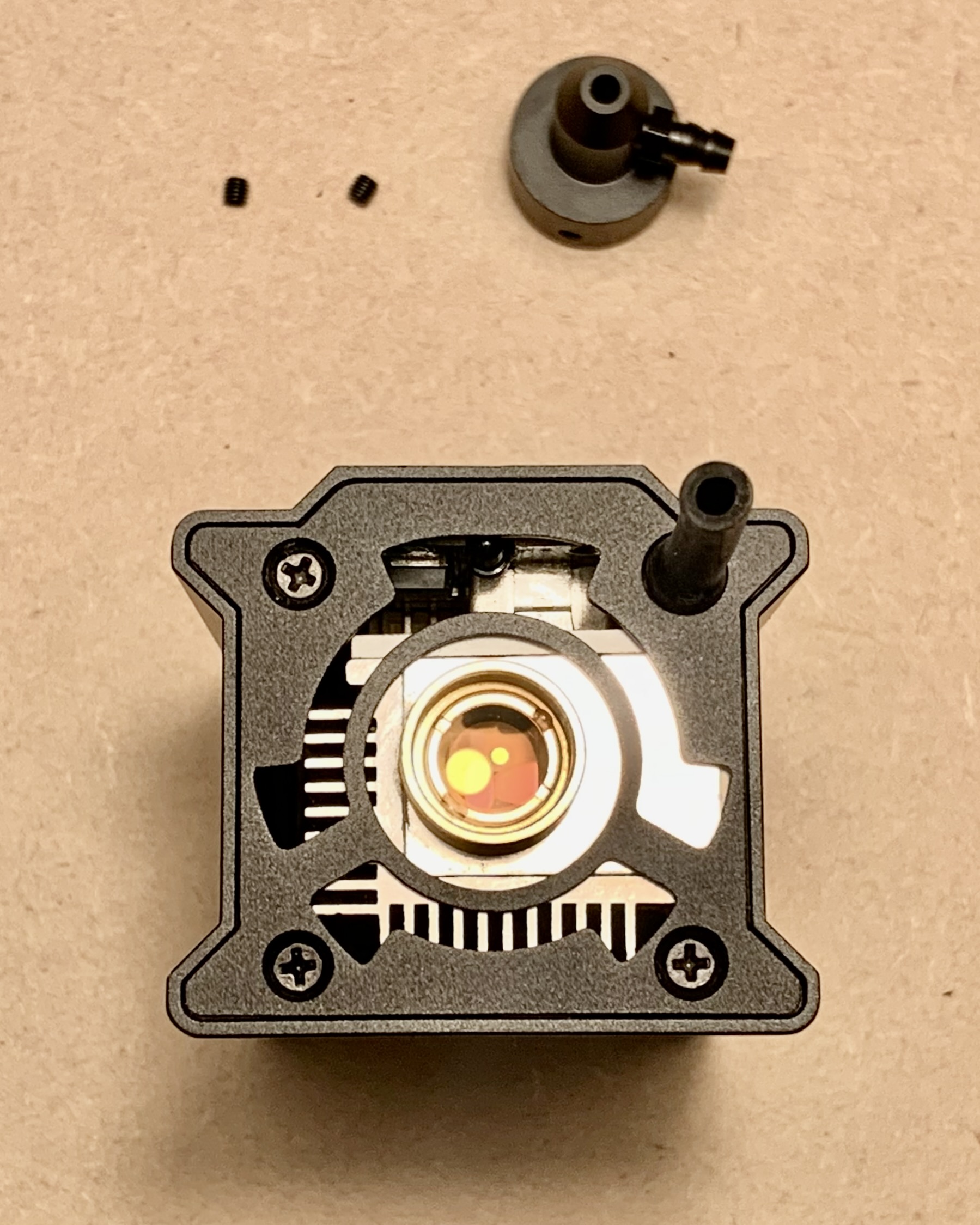

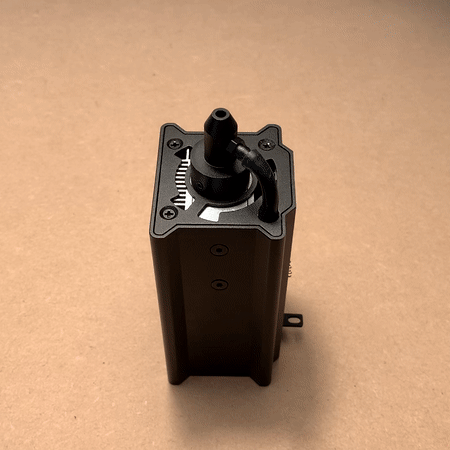

2. Retirez le tuyau d'air et la buse.

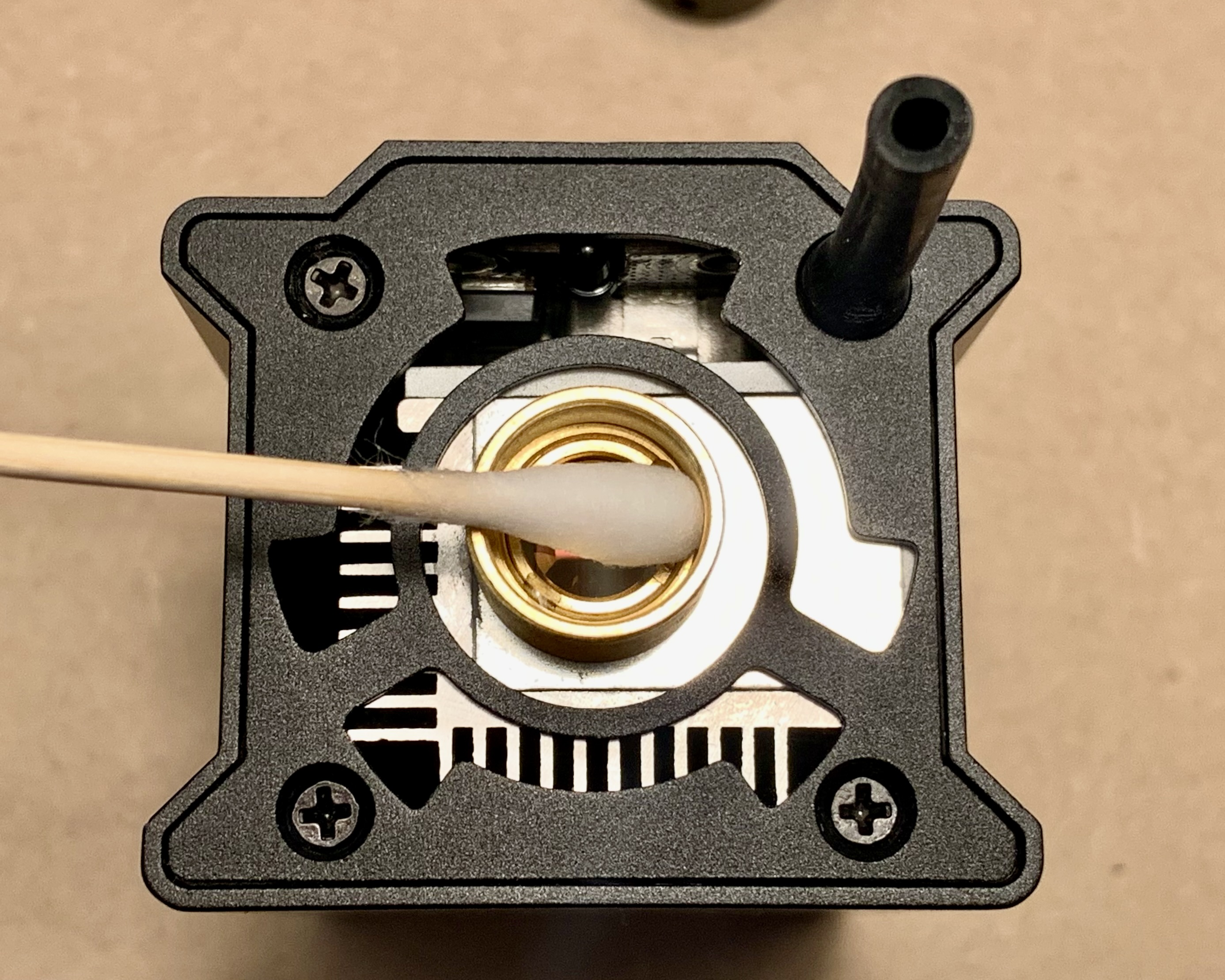

3. Utilisez un coton-tige avec une petite quantité d'alcool pour nettoyer la lentille de focalisation.


4. Réinstallez le tuyau d'air et la buse.

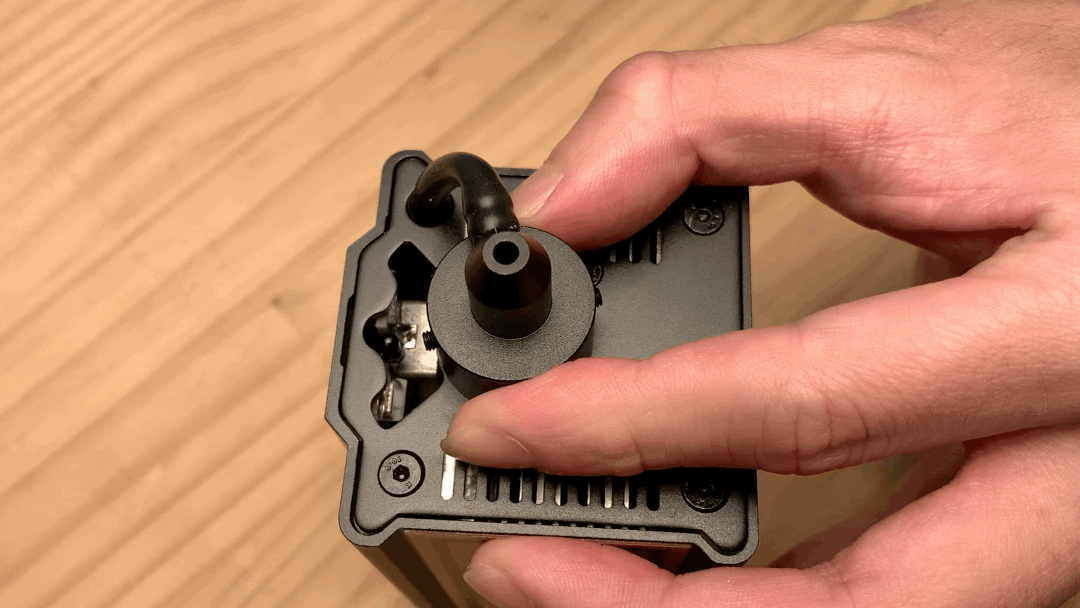

   ⚠︎ Remarque : Lors du revissage de la vis de la buse, vissez-la jusqu'à ce qu'il y ait une résistance et que la buse ne se desserre pas, comme indiqué dans la vidéo ci-dessous. N'utilisez pas trop de force pour éviter d'endommager la buse.

C. Nettoyage des broches Pogo

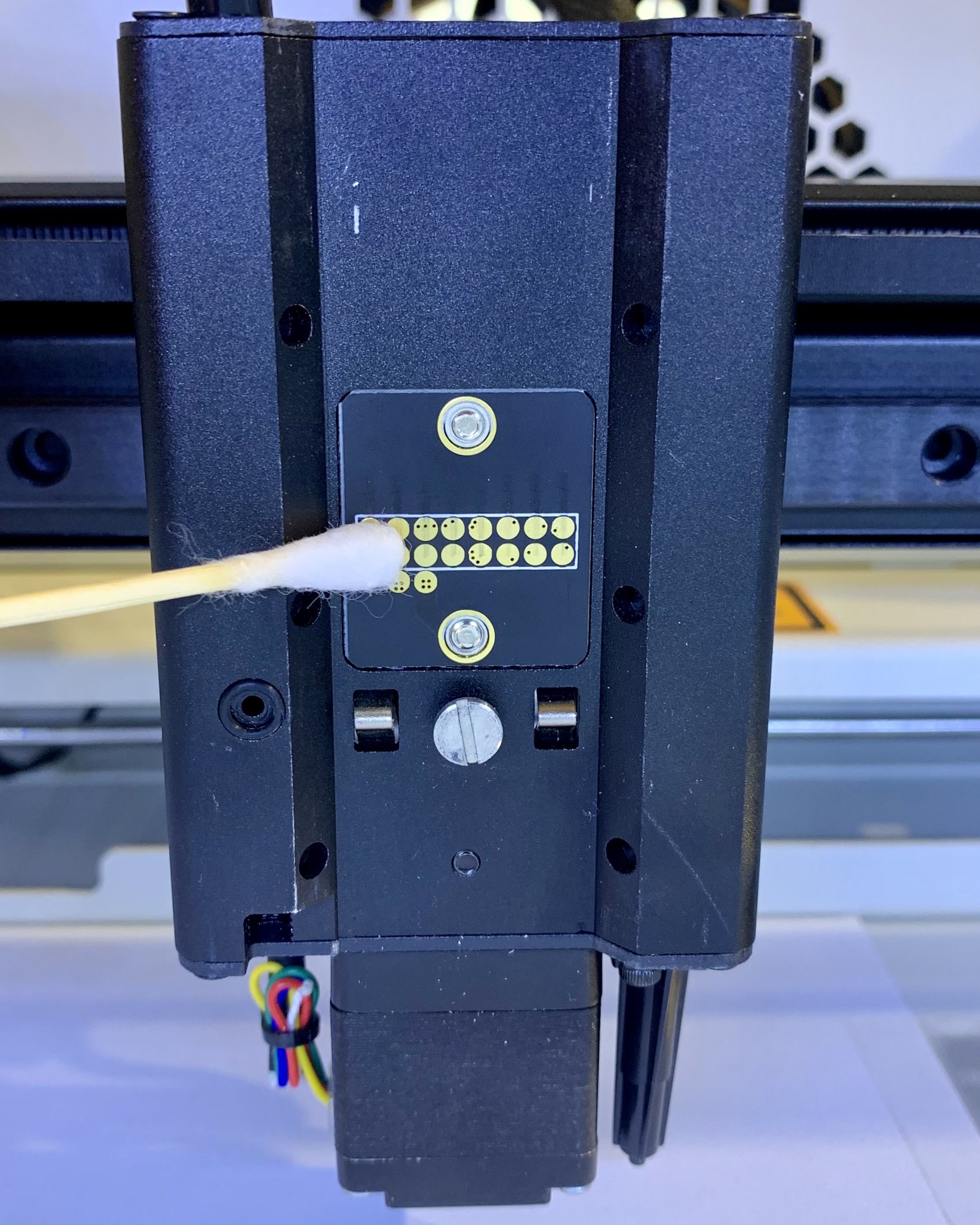

Utilisez un coton-tige avec une petite quantité d'alcool pour nettoyer les broches Pogo sur l'adaptateur du module.
