Il est important que vous compreniez comment utiliser la machine en toute sécurité ; nous savons que c'est ennuyeux, et c'est généralement ainsi que les choses importantes sont, alors veuillez vous assurer de lire les "Précautions de sécurité" avant de déballer.

Commençons.

1. Déballage

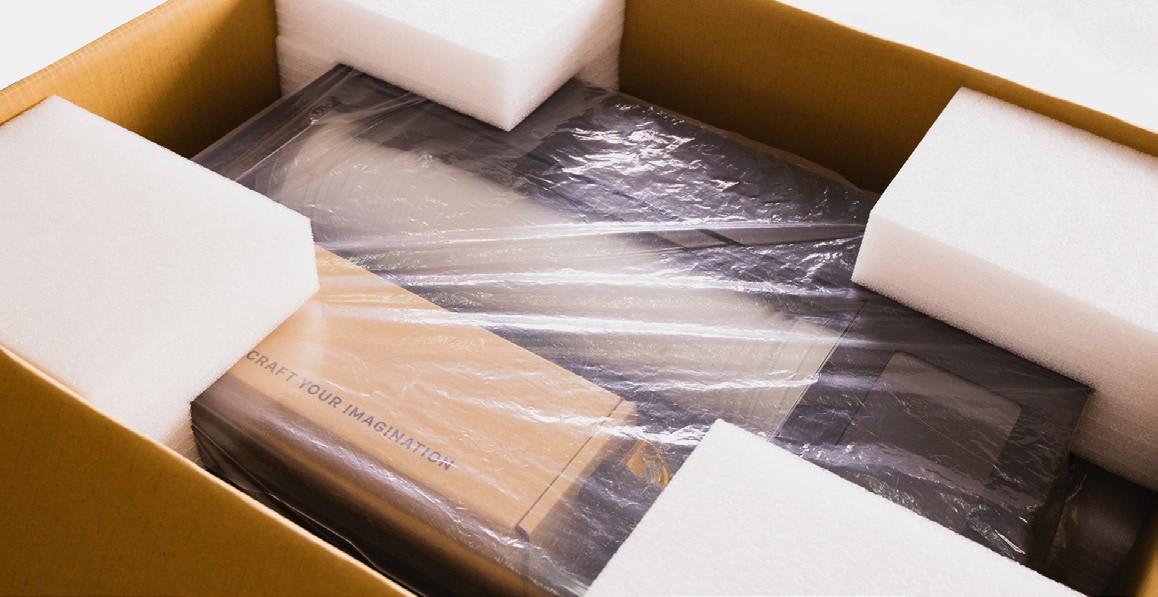

1.1. Placez la boîte sur le sol et ouvrez-la.

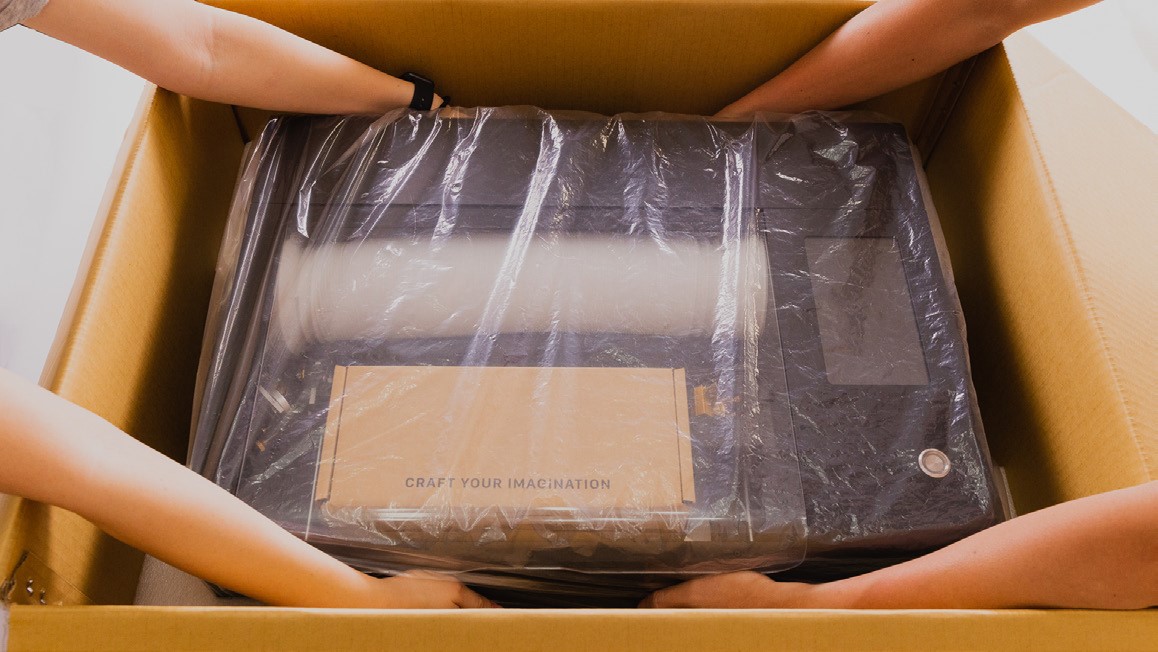

1.2. Retirez les coussins des quatre coins et sortez la machine.

Faites soulever l'unité hors de la boîte par deux personnes. Conservez l'emballage en cas de transport futur.

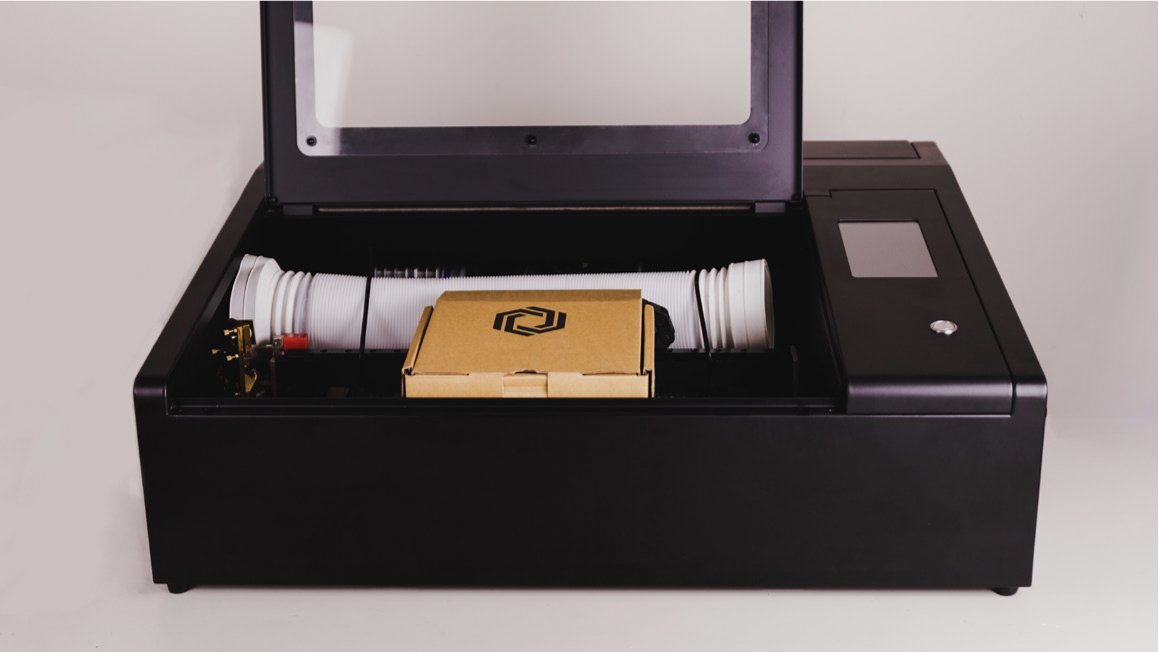

1.3. Ouvrez la porte avant et sortez le conduit.

Retirez la mousse sur la pompe à air, puis sortez la boîte d'accessoires.

1.4. Dans la boîte d'accessoires se trouvent

① Dongle Wi-Fi
② Lubrifiant
③ Collier de serrage pour conduit
④ Ruban adhésif double face
⑤ Cordon d'alimentation
⑥ Petite clé
⑦ Entonnoir
⑧ Bois de test
⑨ Amortisseurs
⑩ Écrous

⑪ Câble Ethernet

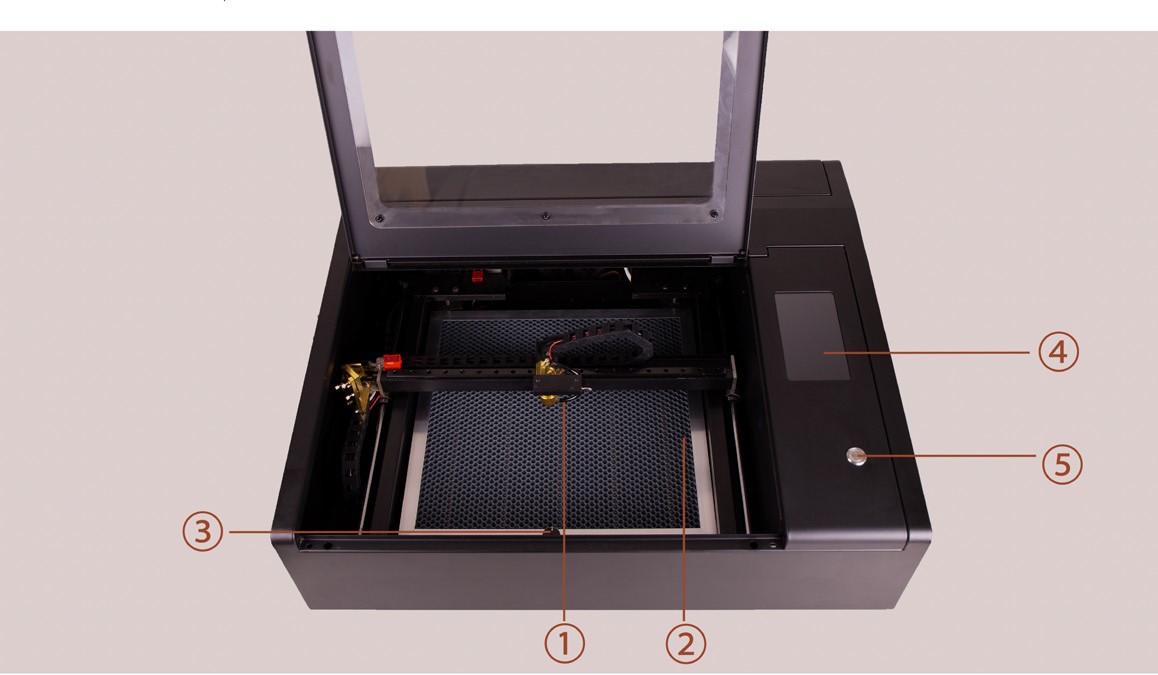

1.5. Vue de face :

① Sonde de mise au point
② Plateforme en nid d'abeille
③ Bouton de réglage du niveau
④ Écran tactile
⑤ Bouton d'alimentation

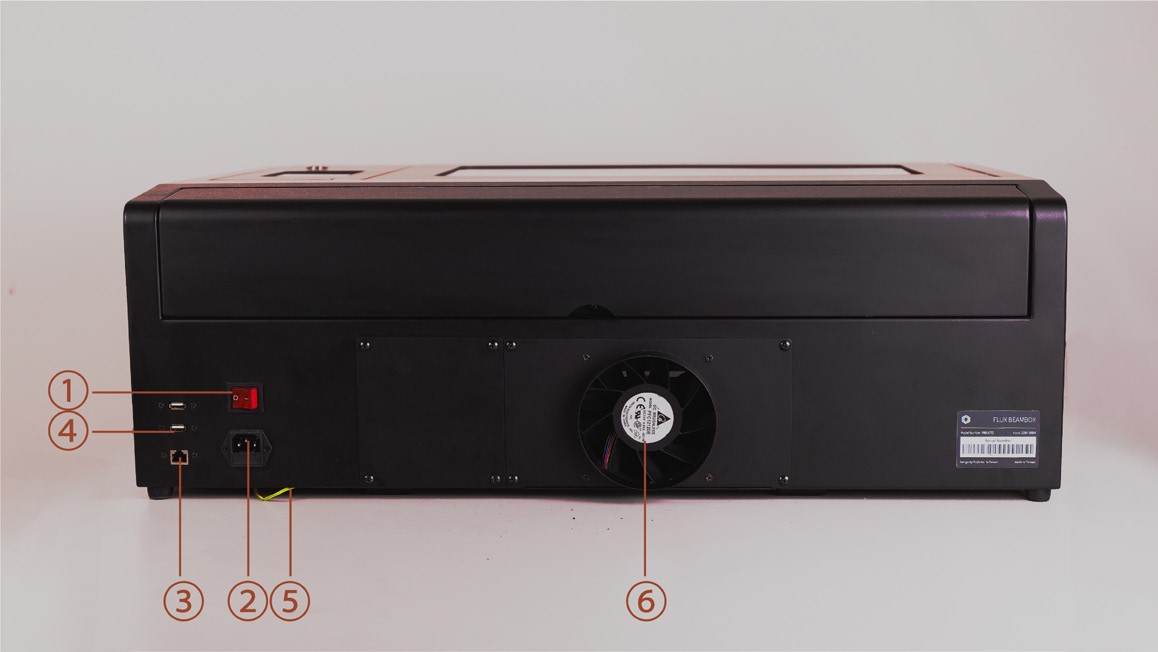

1.6. Vue arrière:

① Interrupteur principal
② Prise d'alimentation
③ Port Ethernet
④ Port USB
⑤ Câble de mise à la terre
⑥ Ventilateur d'extraction

2. Installation

Instructions vidéo


Voici les instructions étape par étape.

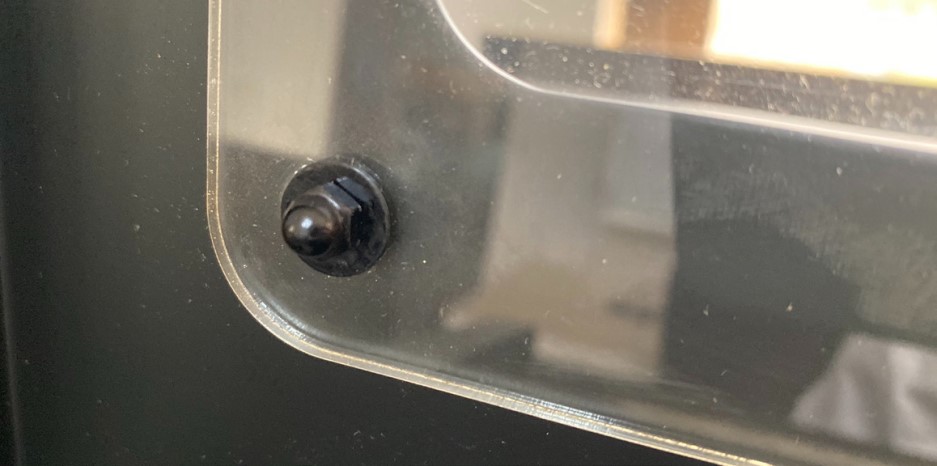

2.1. Installation de la fenêtre

Décollez le papier de protection des deux côtés de la fenêtre en acrylique et installez la fenêtre avec une
rondelle et un écrou sur chaque boulon.

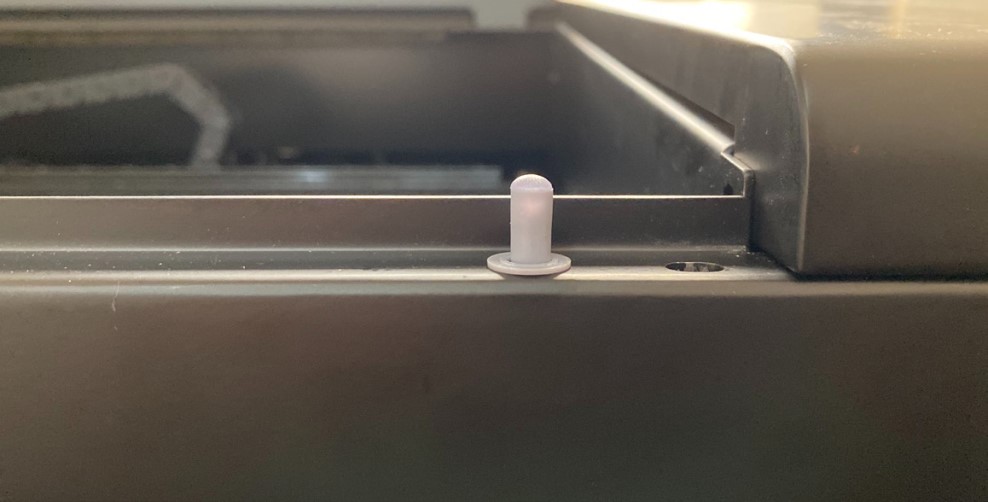

2.2. Installation de l'amortisseur

Insérez deux tiges d'amortisseur dans les trous sur le bord de la machine.

2.3. Installation du Wi-Fi et du cordon d'alimentation

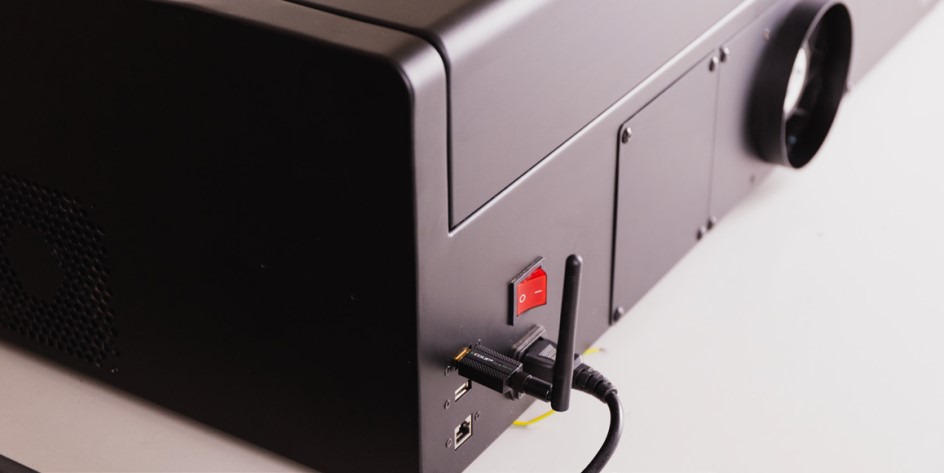

Branchez le cordon d'alimentation à la prise d'alimentation de la machine et à la prise murale. Branchez le
dongle Wi-Fi au port USB à l'arrière. Pliez l'antenne vers le haut pour un meilleur signal.

2.4. Installation du conduit de ventilation

Faites correspondre le collier de serrage au bout le plus large du conduit, puis connectez-le à la sortie du ventilateur d'extraction.

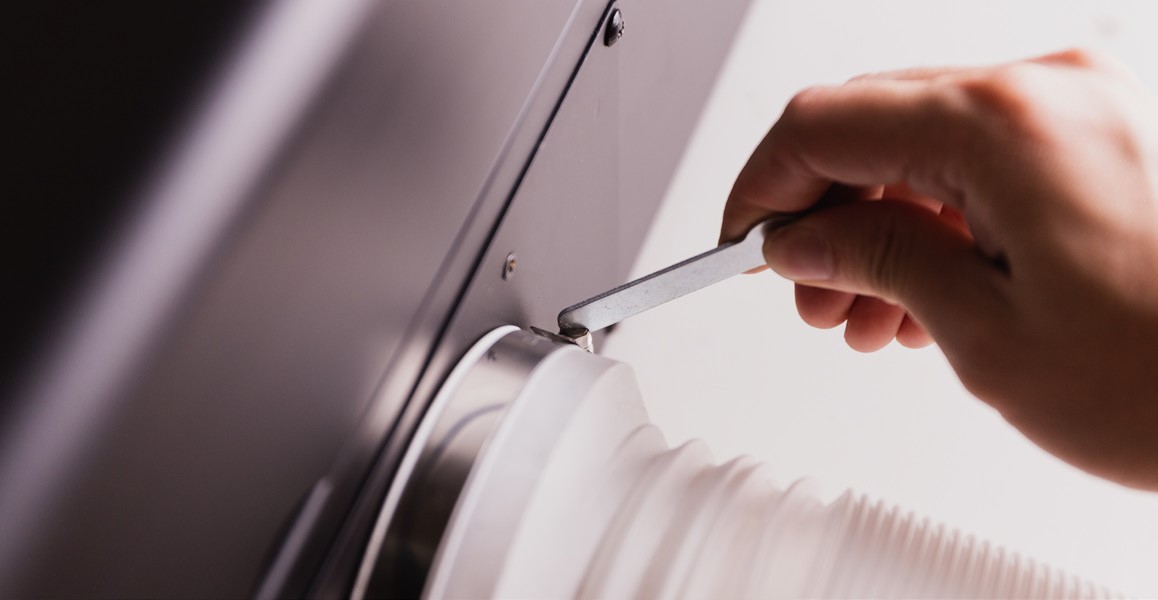

Serrez le serre-joint à l'aide de la petite clé en la vissant dans le sens des aiguilles d'une montre.

2.5. Configuration du Wi-Fi

Actionnez l'interrupteur principal à l'arrière et appuyez sur le bouton d'alimentation pour allumer la machine. Il faut

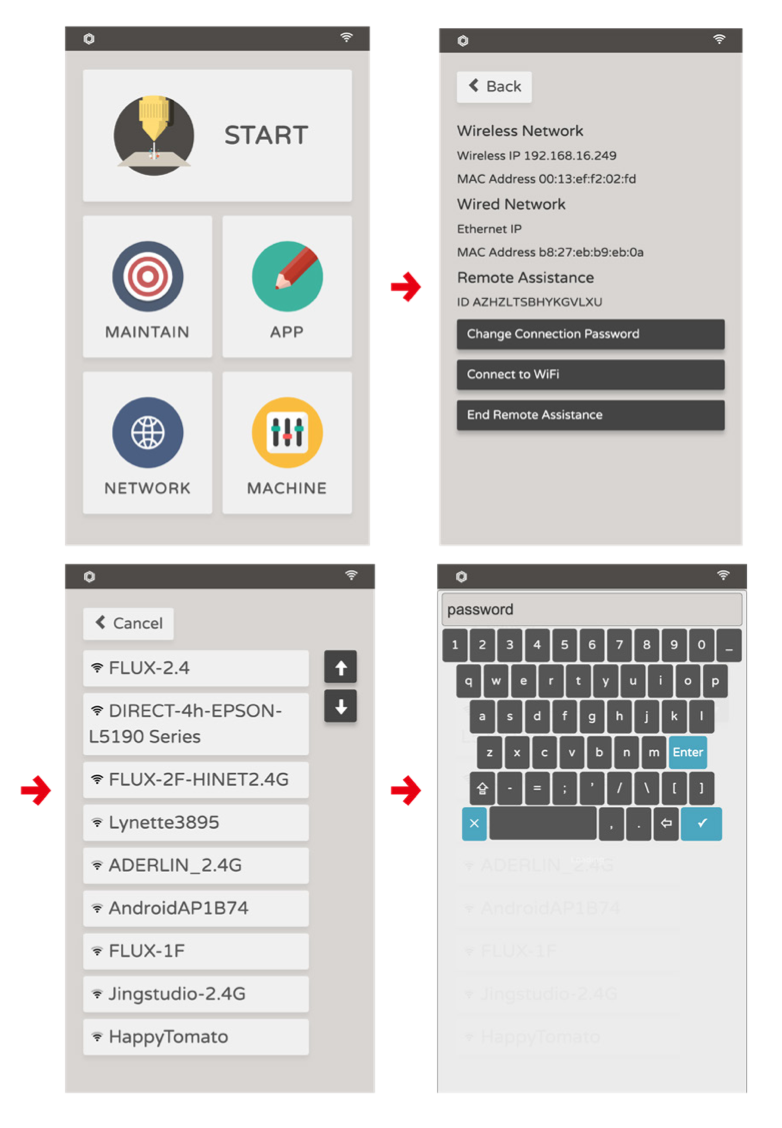

environ 1 minute pour démarrer. Panneau tactile : Internet > Paramètres Wi-Fi > Sélectionnez le nom du Wi-Fi > Entrez le mot de passe Wi-Fi. L'adresse IP sans fil indique que la configuration Internet est terminée. Redémarrez la machine une fois terminé pour vérifier si la machine peut se connecter automatiquement au réseau.

La feuille de plastique transparent sur le panneau d'écran peut être retirée.

Dépannage : Problème de connexion

Si vous n'avez pas de routeur Wi-Fi, envisagez Connexion directe avec un câble réseau (Windows) / Connexion directe avec un câble réseau (MacOS)

3. Remplissage du réservoir d'eau

REMPLISSEZ le réservoir d'eau avant le premier travail au laser.
Une quantité d'eau insuffisante dans le système de refroidissement endommagera le tube laser.

Voici les instructions étape par étape.

3.1. Retirez la vis sur la poignée du couvercle arrière et ouvrez le couvercle.

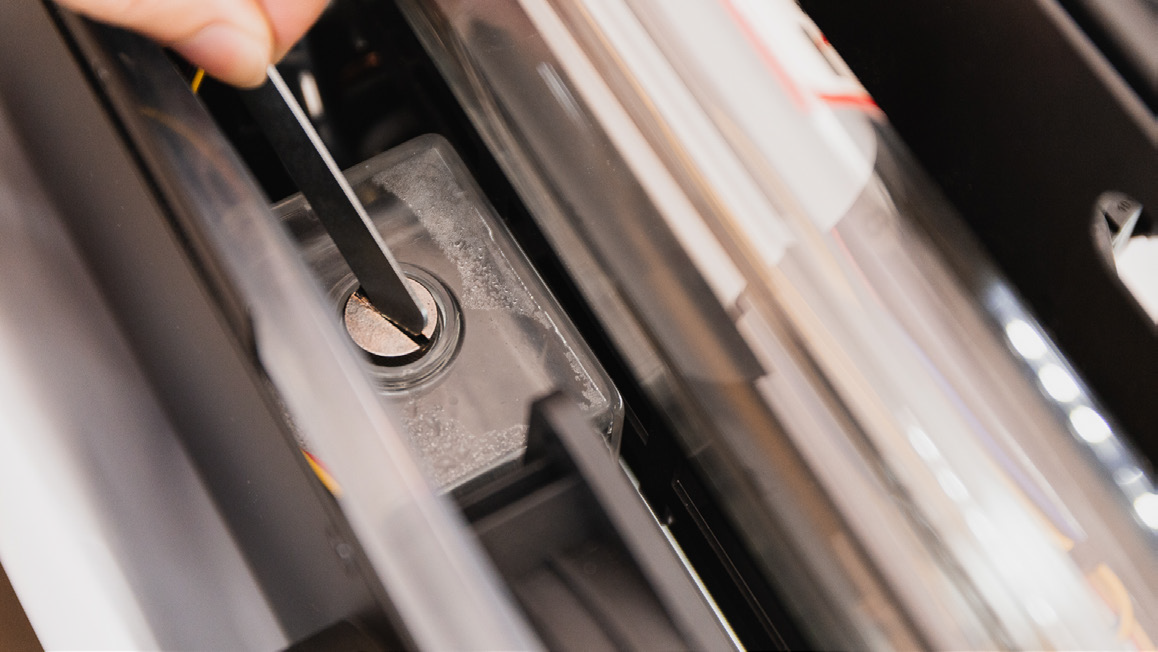

3.2. Ouvrez le réservoir d'eau avec la petite clé

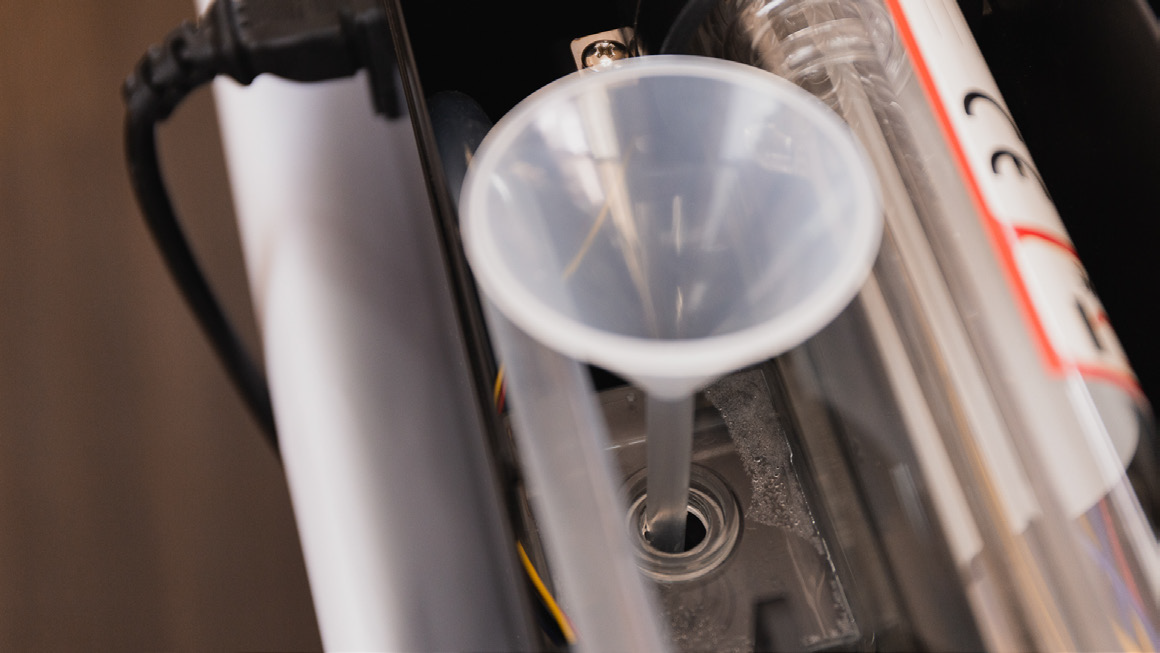

3.3. Remplissez le réservoir avec un entonnoir. Surveillez attentivement le niveau d'eau pour éviter tout débordement. Veuillez utiliser de l'eau pure ou de l'eau filtrée.

3.4. Vérifiez le niveau d'eau. Panneau tactile > Maintenance > Pompe. L'eau du réservoir sera poussée dans le système de refroidissement. Répétez les étapes 3.3 et 3.4 jusqu'à ce que le niveau d'eau du réservoir ne diminue plus.

Les bulles collées dans le tube laser peuvent diminuer l'efficacité du refroidissement. Il est recommandé de remplir le réservoir d'eau à plus de 80% pour réduire la génération de bulles.

3.5. Fermez le bouchon de la pompe à eau. Veuillez serrer à la main le bouchon de la pompe en cas de dommage au réservoir.

4. Installation du logiciel

4.1. Téléchargez la dernière version de Beam Studio. Vous pouvez la télécharger depuis le site officiel de FLUX.

Windows： Téléchargez la version adaptée à votre type de système.
Pour vérifier le type de système, faites un clic droit sur l'icône "Ce PC" > "Propriétés" > et trouvez "Type de système". Téléchargez la version x86 pour un système 32 bits et la version x64 pour un système 64 bits.

MacOS： Ouvrez le fichier téléchargé et faites glisser l'icône Beam Studio dans le dossier à côté.
Recherchez et exécutez Beam Studio dans le dossier "Application".

4.2. Paramètres d'initiation. Ouvrez Beam Studio depuis le bureau ou le dossier Application.
Le paramètre de langue s'affichera lors de la première exécution.
Sélectionnez Français > FLUX Beambox / Beambox Pro.

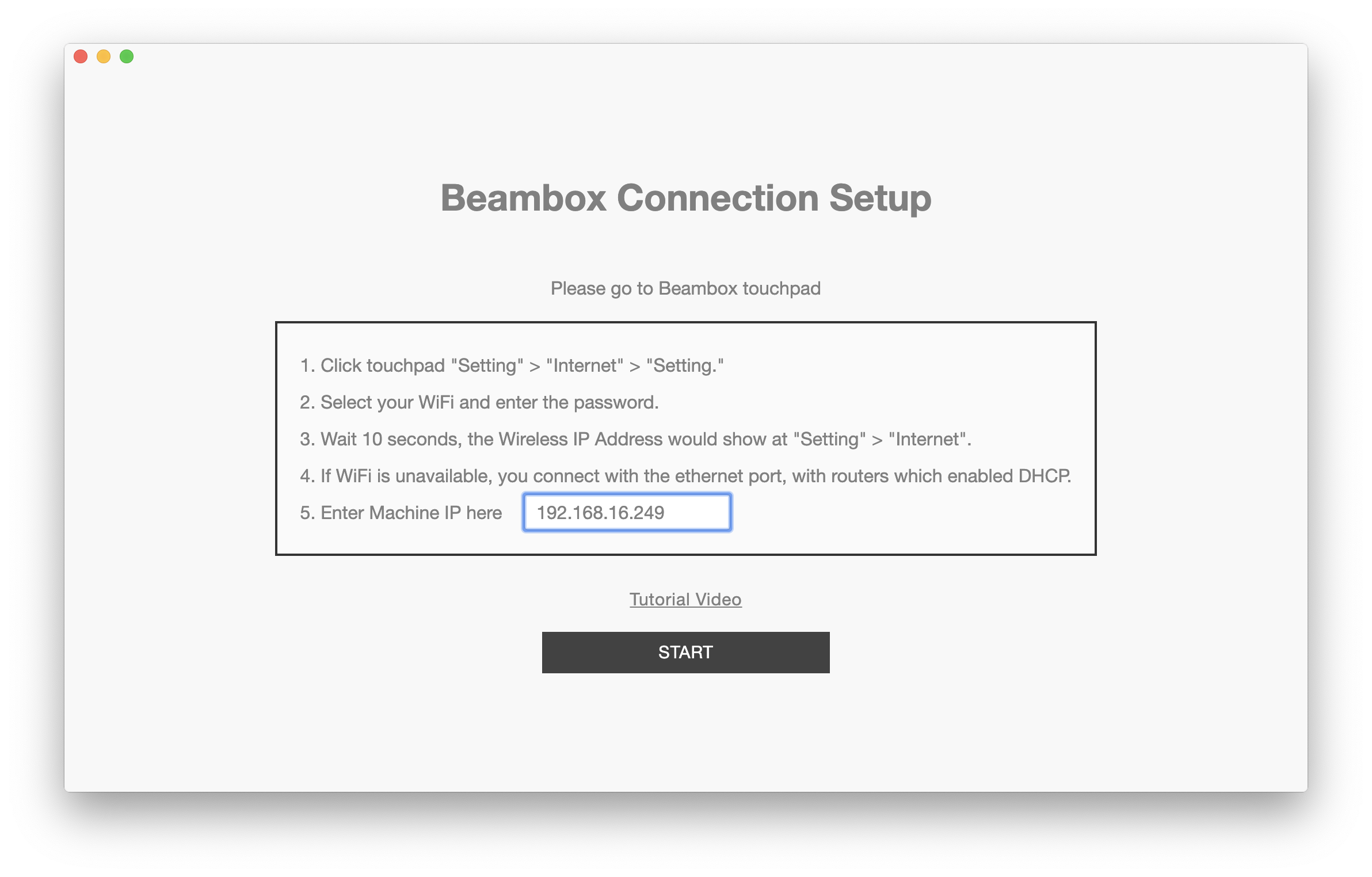

4.3. Saisissez l'adresse IP. Saisissez l'adresse IP affichée sur la page Réseau sur l'écran tactile du logiciel. Puis cliquez sur Démarrer.

4.4. Vérifiez la connexion de la machine

Allez à Menu > Machine ou cliquez sur l'icône de l'appareil photo en bas à gauche pour vérifier si le
nom de la machine peut être trouvé. Chaque machine sera nommée de manière aléatoire ; vous pouvez le changer plus tard. Si vous ne trouvez pas la machine dans le Menu, vérifiez Dépannage : Problème de connexion.

💡Si la fenêtre des paramètres initiaux a été ignorée, cliquez sur menu > Machine > Configuration de la machine

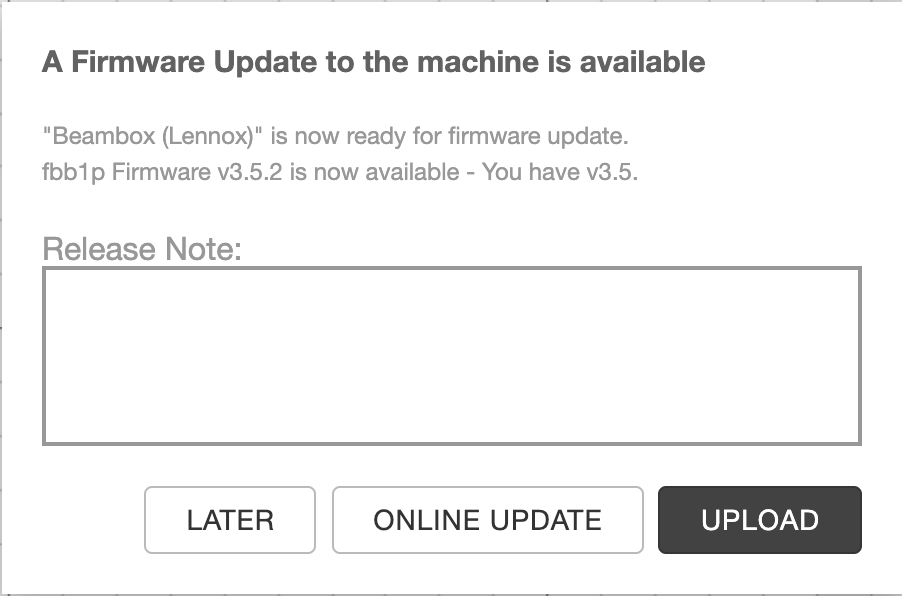

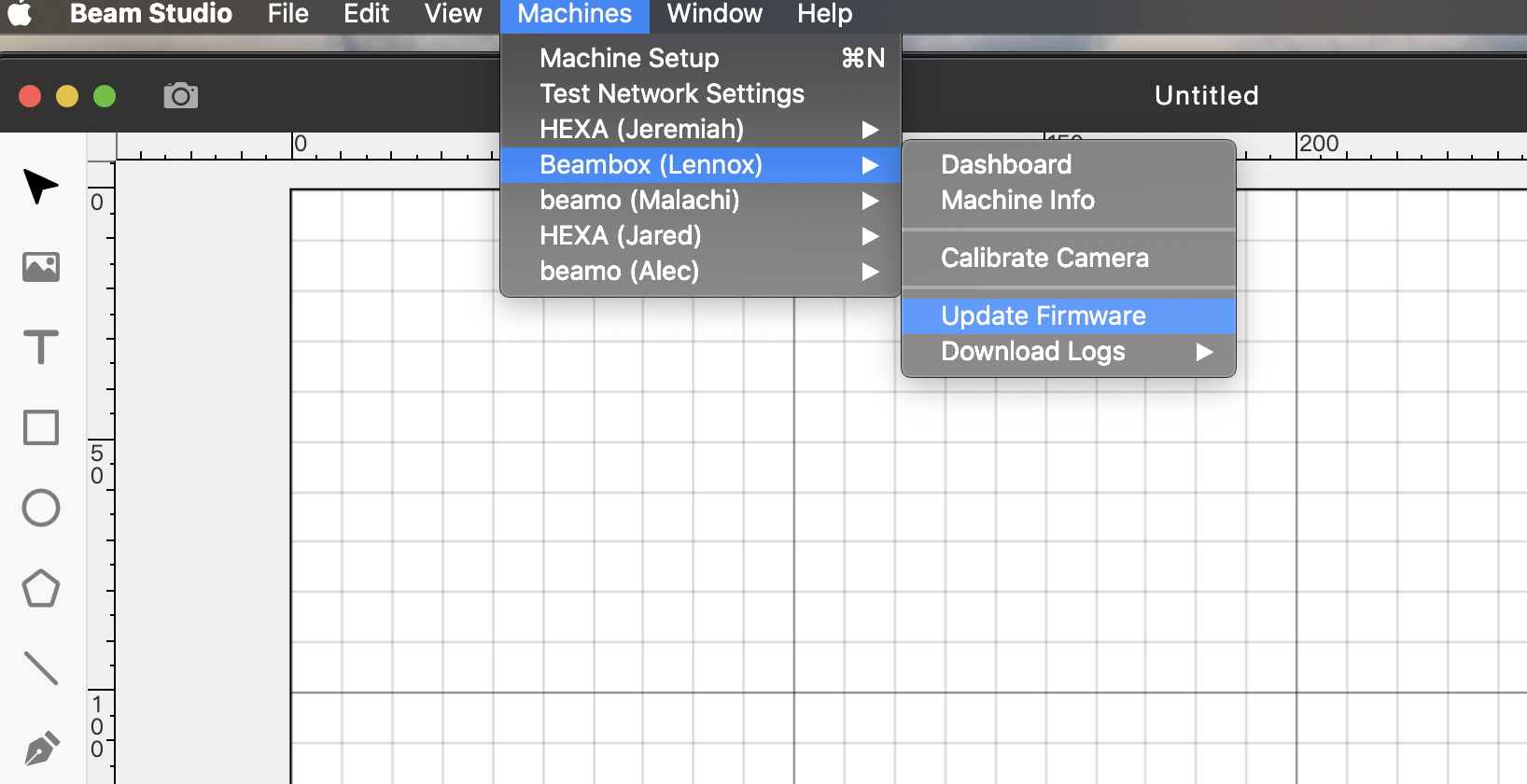

4.5. Mettre à jour le firmware

Sélectionnez Beam Studio > Machine > (votre machine) > Mettre à jour le firmware pour mettre à jour le firmware vers la dernière version.

Vous pouvez choisir une mise à jour en ligne ou télécharger le dernier firmware téléchargé depuis le site web.

5. Première tâche

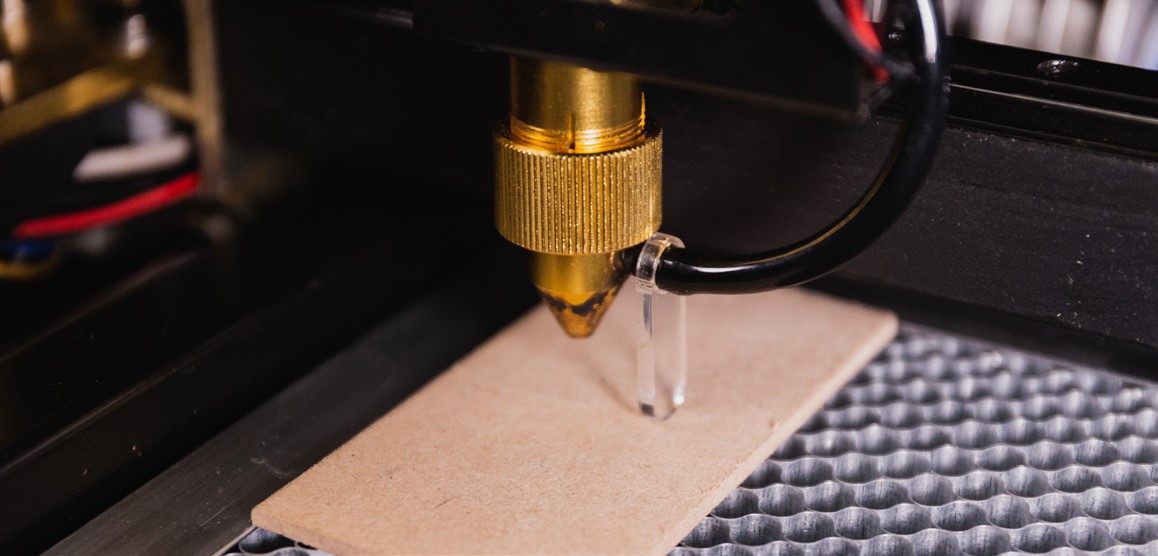

5.1. Ajuster la mise au point

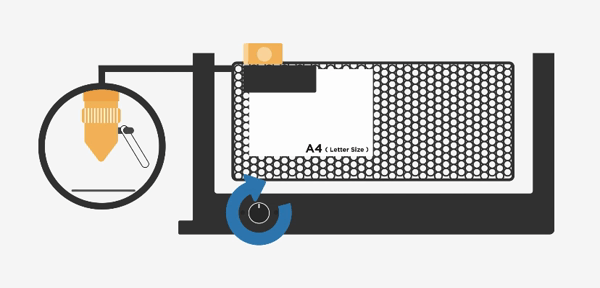

Engagez la sonde de mise au point vers le bas.

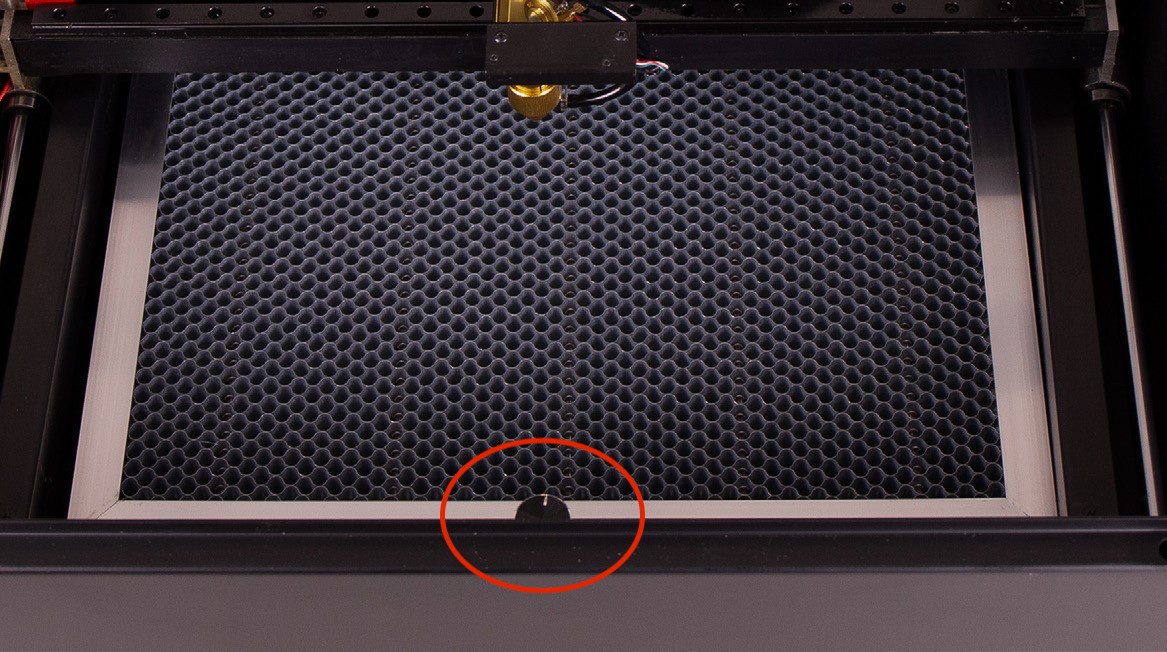

Tournez le bouton de réglage de niveau pour déplacer la plateforme de haut en bas. Faites en sorte que la surface de la pièce touche légèrement l'extrémité de la sonde afin que la hauteur soit à la bonne mise au point. Ensuite, rétractez la mise au point lorsque le réglage est terminé.

Vérifiez la mise au point avant chaque tâche ; tournez le bouton de réglage de niveau.

La sonde doit toucher précisément la surface du matériau.

Dans les circonstances sans la sonde de mise au point, pour s'assurer que l'objet est au point, vous pouvez utiliser "US quarters *6" ou "Euro 0.5 *5", ce qui devrait être équivalent à 12mm (distance de mise au point). D'autres objets proches de ce nombre sont également viables.

Si la sonde est cassée, téléchargez le fichier dxf ici et faites-en un vous-même. Nous recommandons d'utiliser de l'acrylique de 3mm pour la découpe.

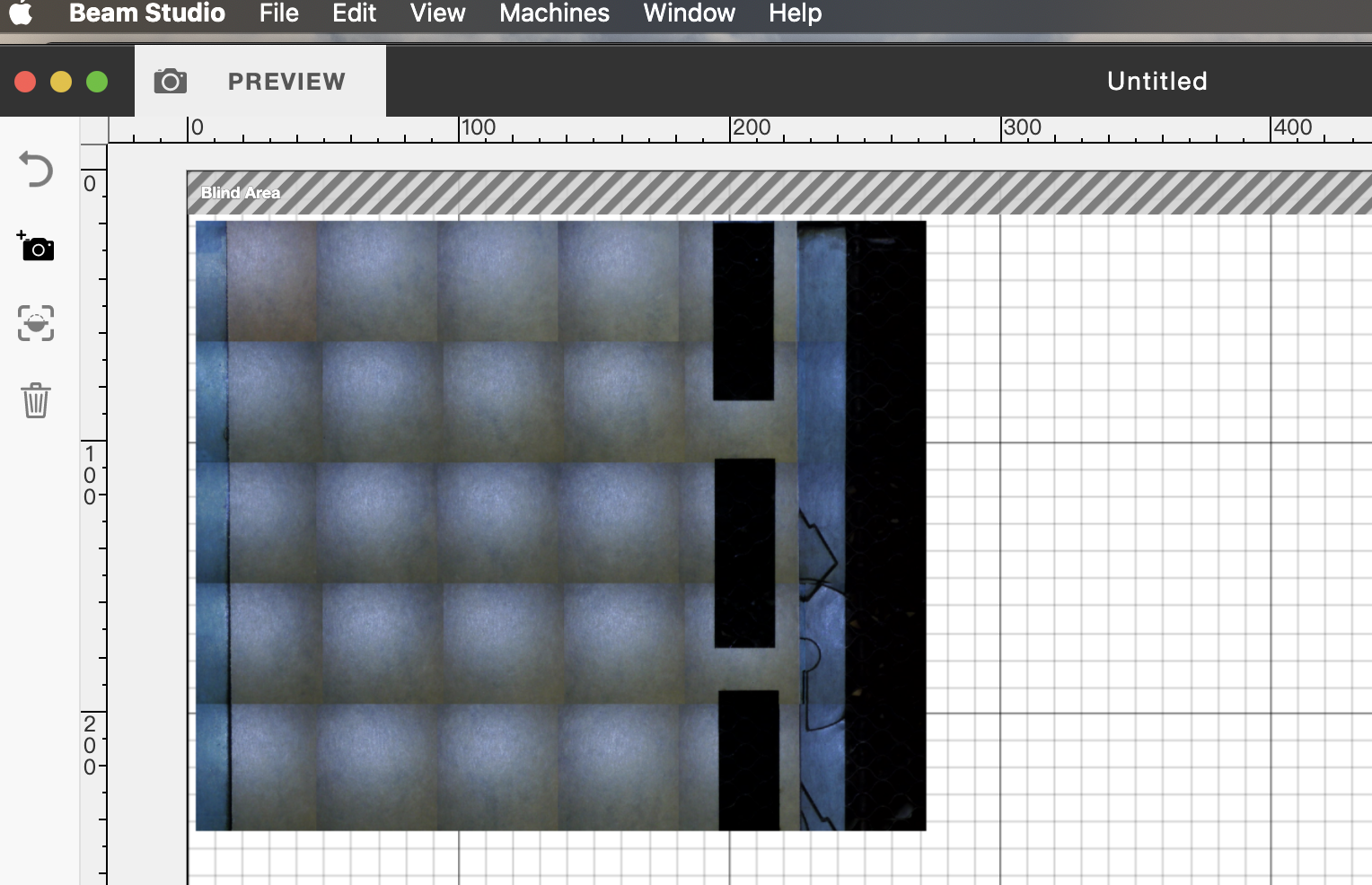

5.2. Aperçu de la caméra

Veuillez vous assurer que vous avez terminé 「2-6-2 Calibrage de la caméra」avant l'aperçu de la caméra.

Après le calibrage, cliquez sur  et sélectionnez votre machine. Commencez l'aperçu lorsque le curseur devient . Cliquez sur un emplacement spécifique ou faites glisser une zone pour prévisualiser la zone de travail.

Cliquez sur  à nouveau ou appuyez sur ESC pour quitter le mode aperçu.

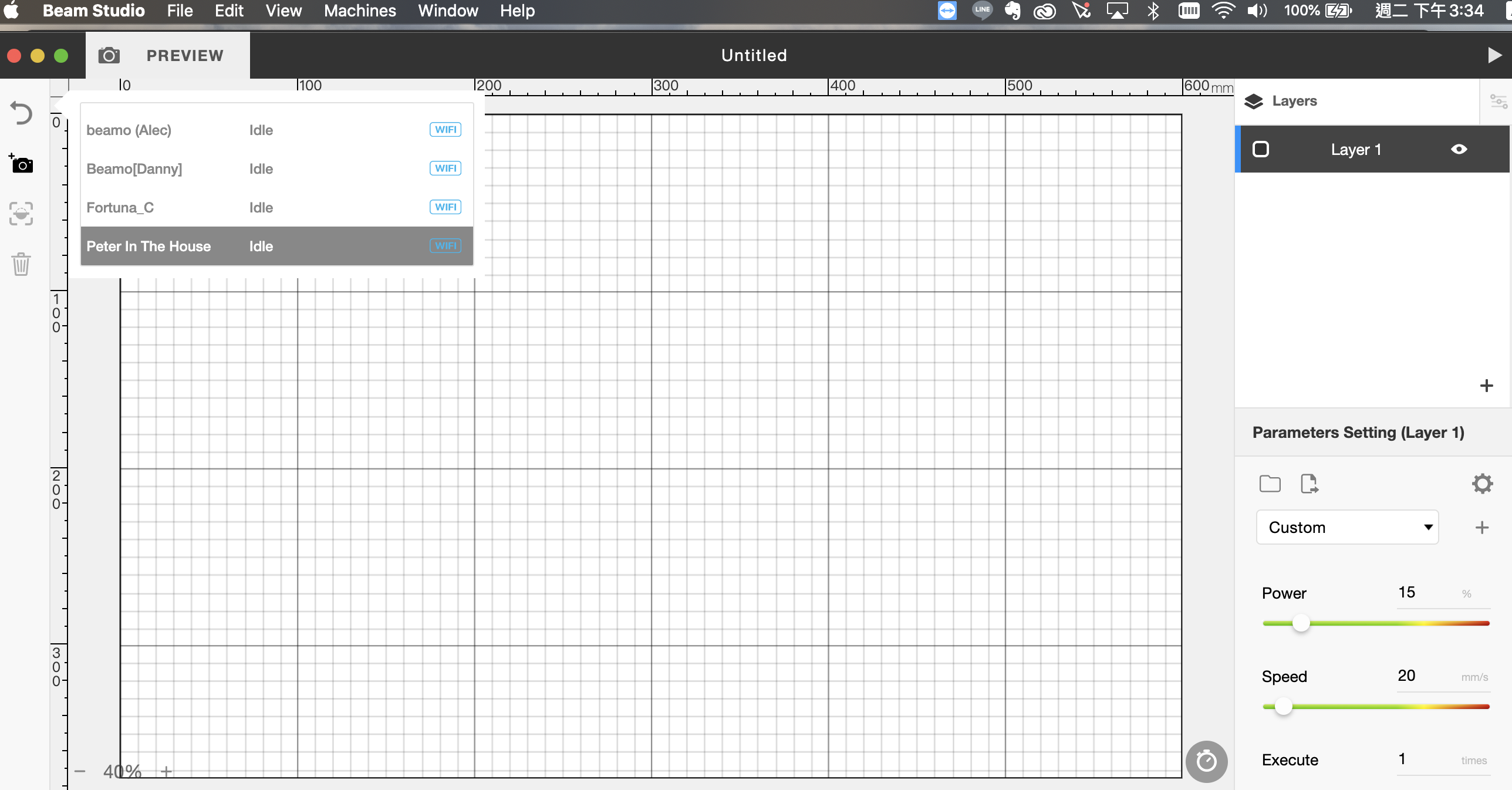

▲ Cliquez sur  et sélectionnez votre machine.

Cliquez sur「」pour terminer le mode aperçu.

cliquez sur「」pour supprimer le résultat de l'aperçu.

▲ Cliquez ou faites glisser une zone

Si vous ne trouvez pas la machine dans le Menu, vérifiez Dépannage : Problème de connexion.

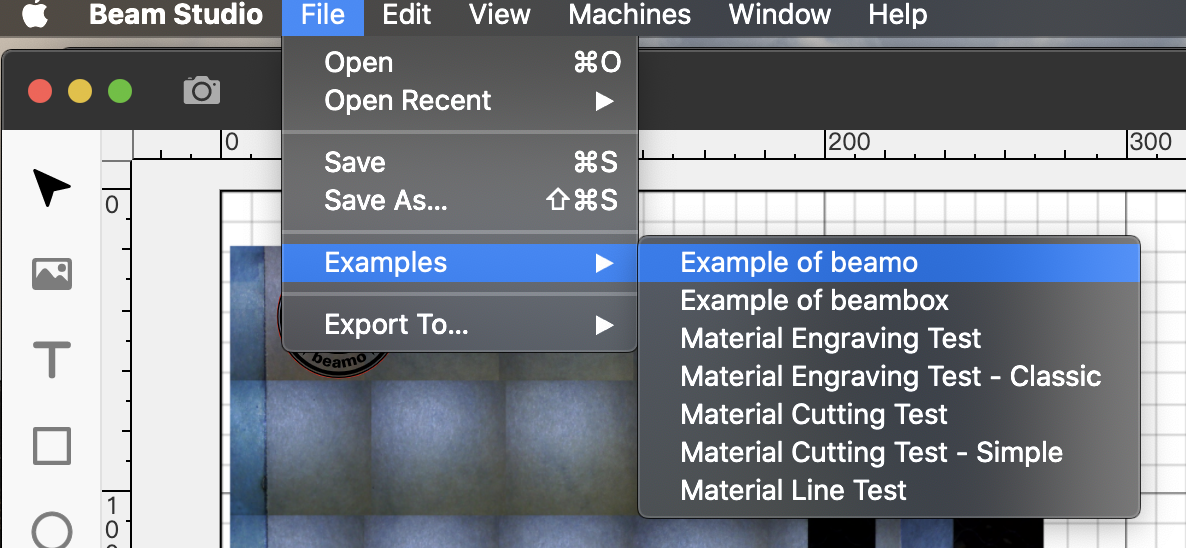

5.3 Importer le fichier de test. Cliquez sur menu > Fichier > Échantillons > Exemple de beamo ou Beambox.

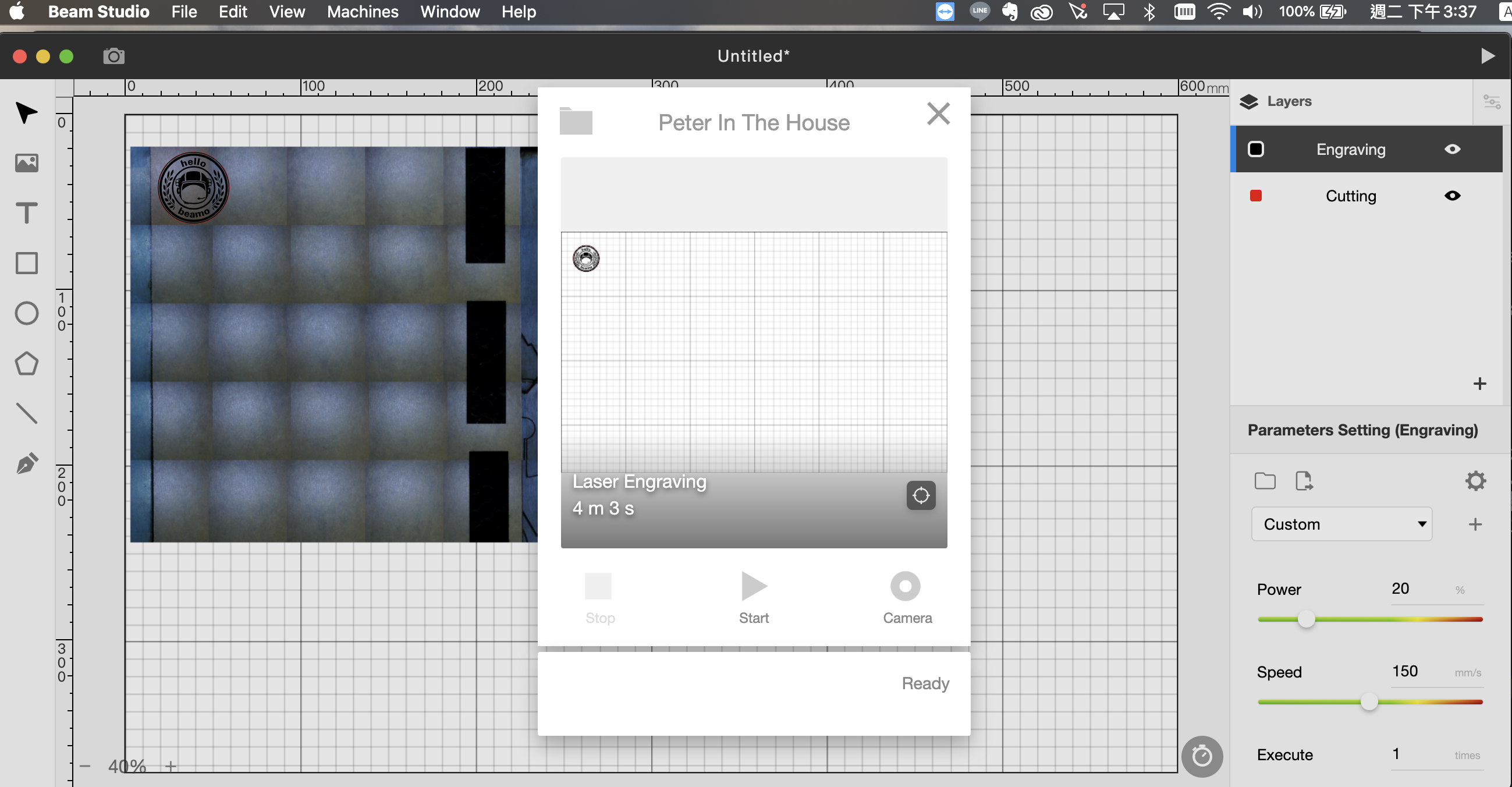

Cliquez sur Exporter, sélectionnez votre machine et cliquez sur Démarrer pour lancer la tâche.

▲ Importer le fichier de test

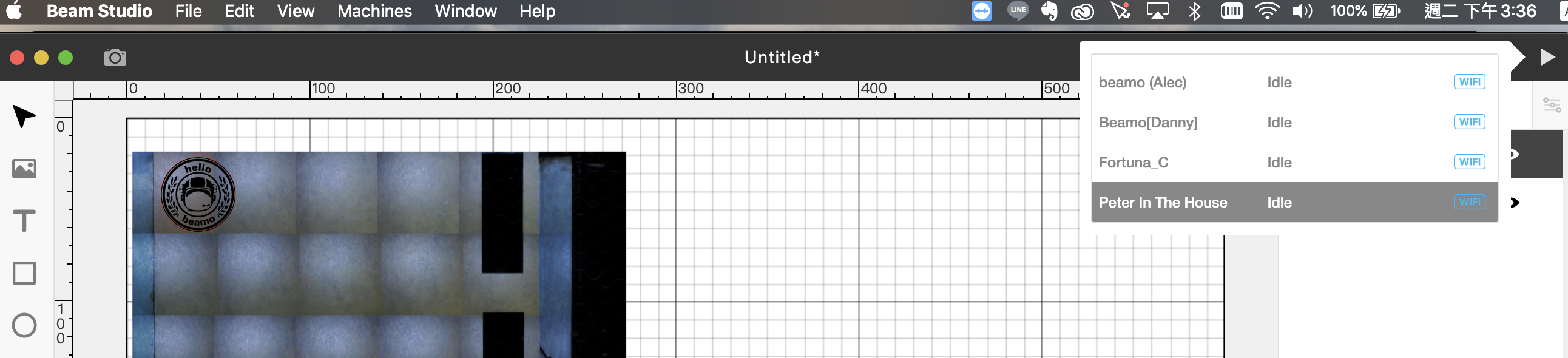

▲ Appuyez sur 「Go」pour choisir votre machine

▲ Appuyez sur 「Démarrer」pour démarrer le test

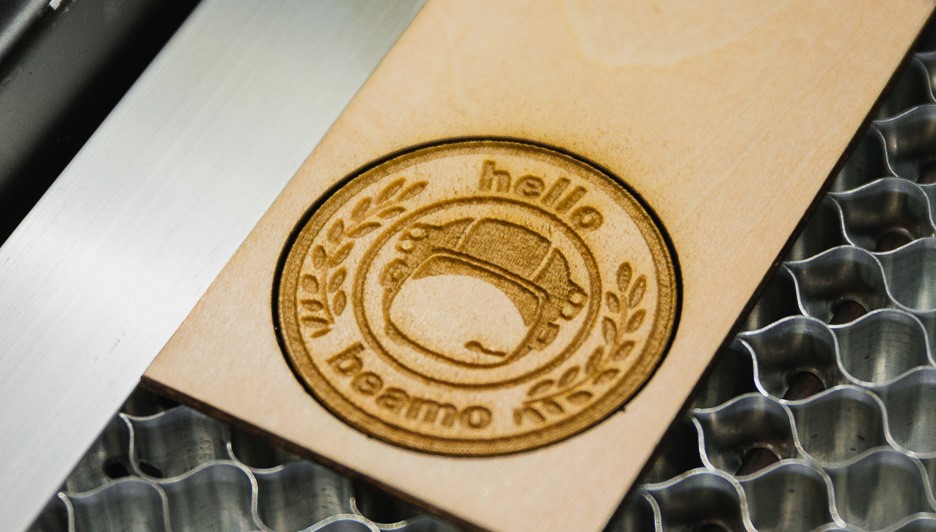

5.4 Résultat de la gravure

Si le résultat est trop clair ou flou, veuillez vérifier si la mise au point est correcte.

If la mise au point est correcte mais que le résultat est médiocre, veuillez revérifier le trajet optique. Voir "5-6 Réglage du trajet optique".

Si la position du résultat varie avec l'aperçu de la caméra, veuillez revérifier la mise au point ou voir "Problème d'alignement de la caméra".
