Guide d'installation du module rotatif 1.0 de Beambox

1. Installation

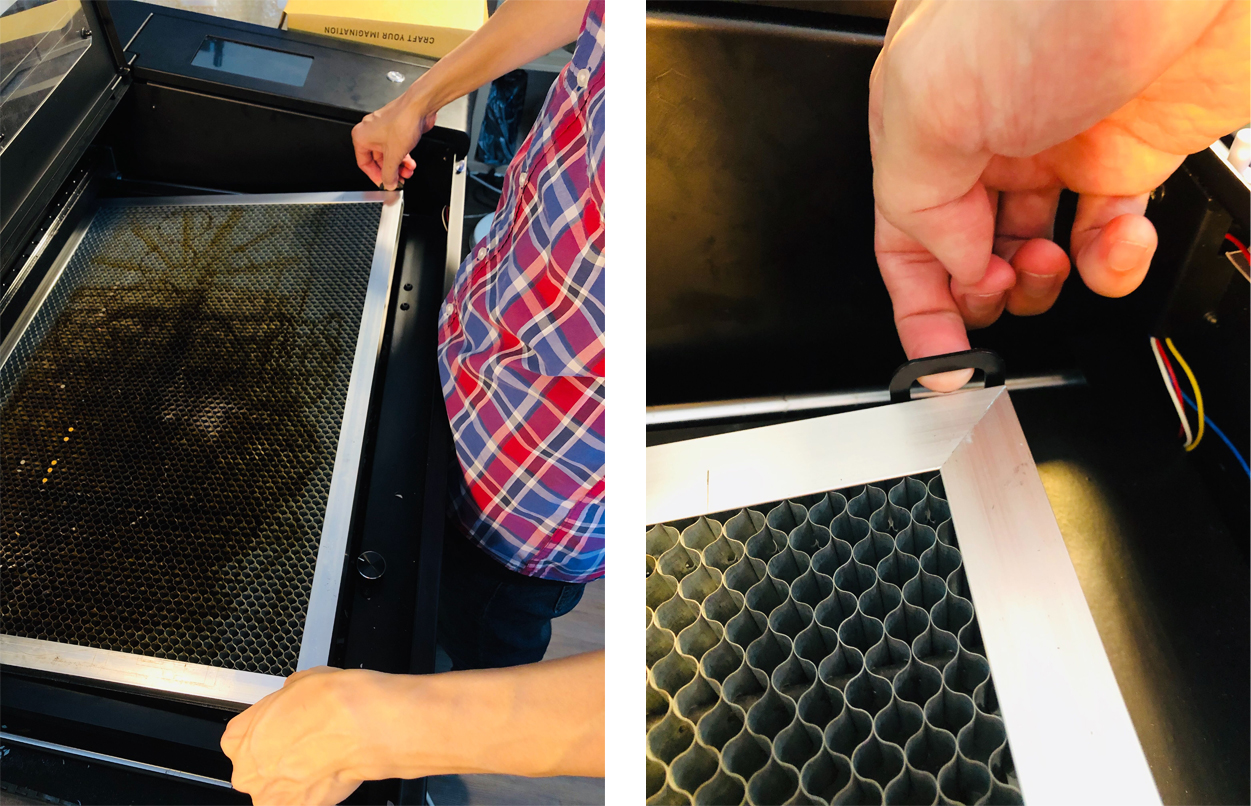

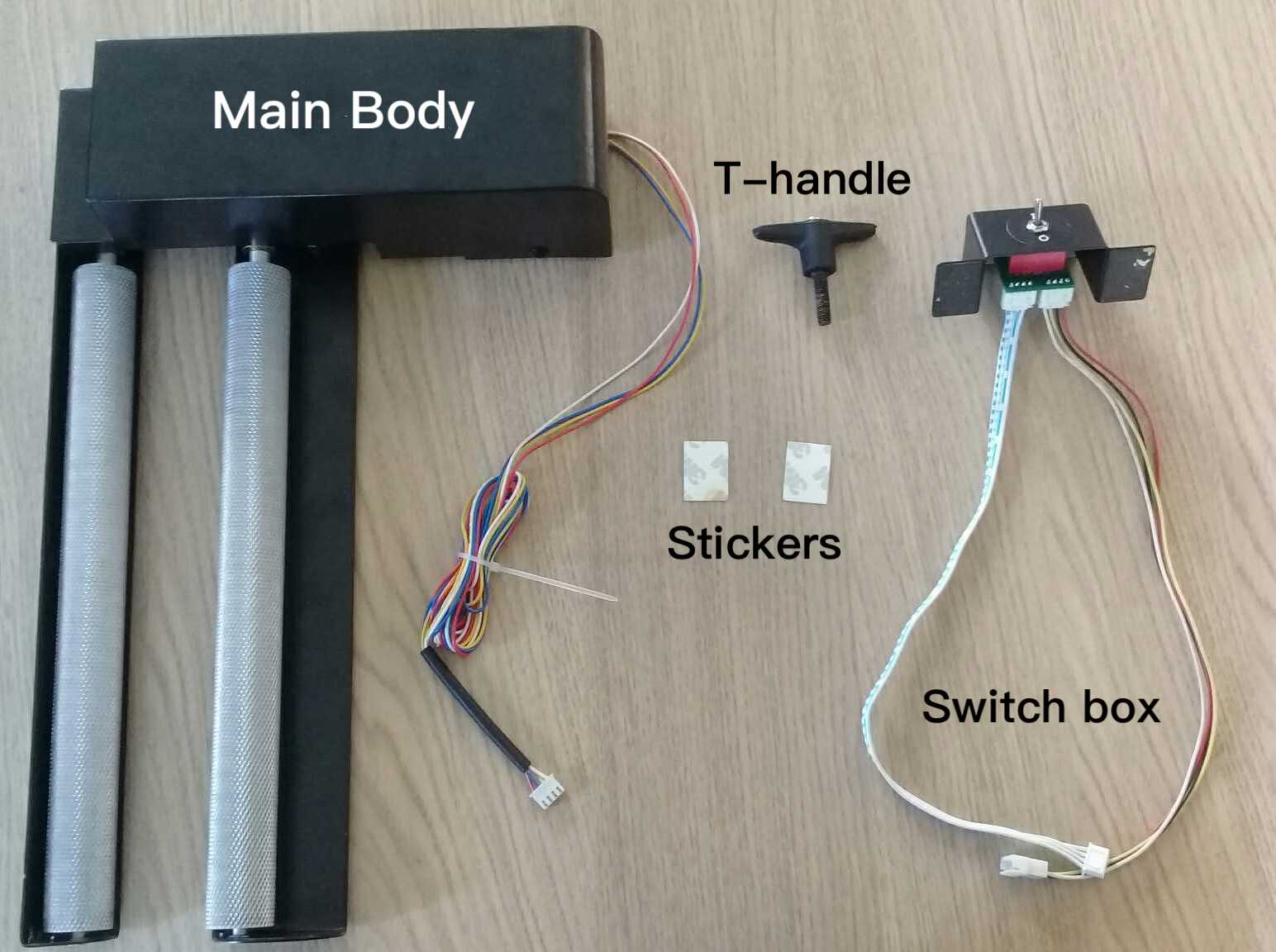

1.1 Le module rotatif comprend 4 éléments : le corps principal, la poignée en T, le boîtier de commutation et 2 autocollants pour le boîtier de commutation.1.2 Retirez la plateforme en nid d'abeille en la soulevant par les languettes.

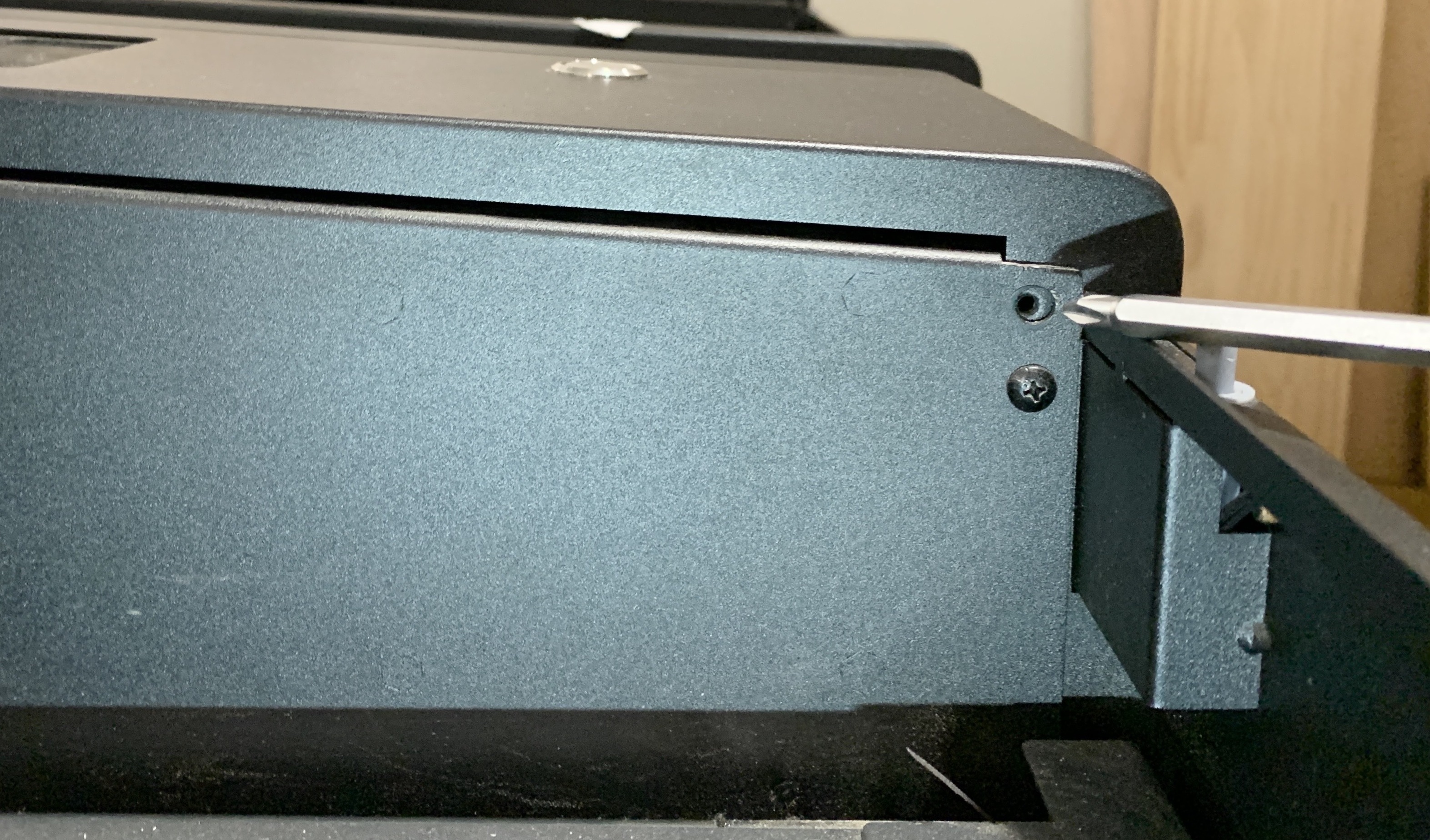

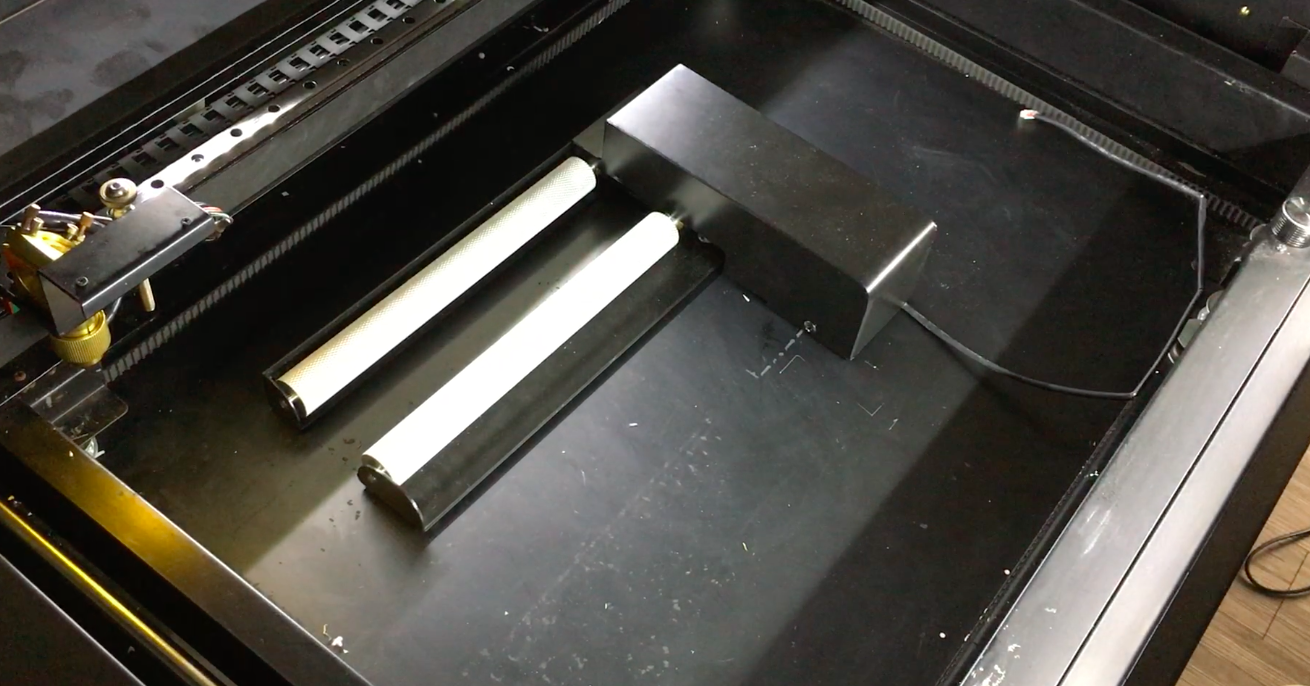

1.3 Placez le corps principal dans la machine. Les parties noires du corps principal doivent être du côté droit. 1.4 Retirez la première vis sur le côté gauche du couvercle droit et ouvrez-le.

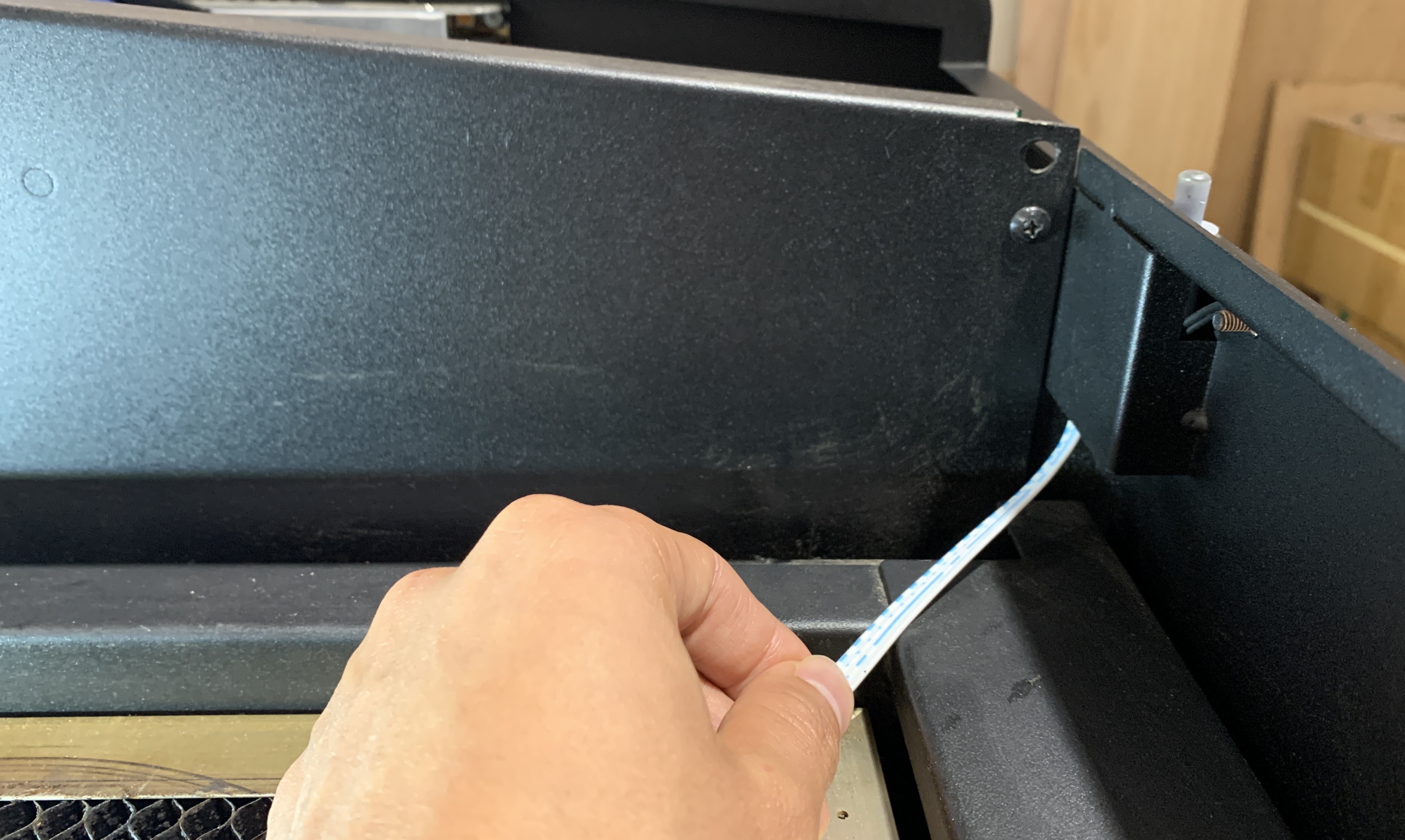

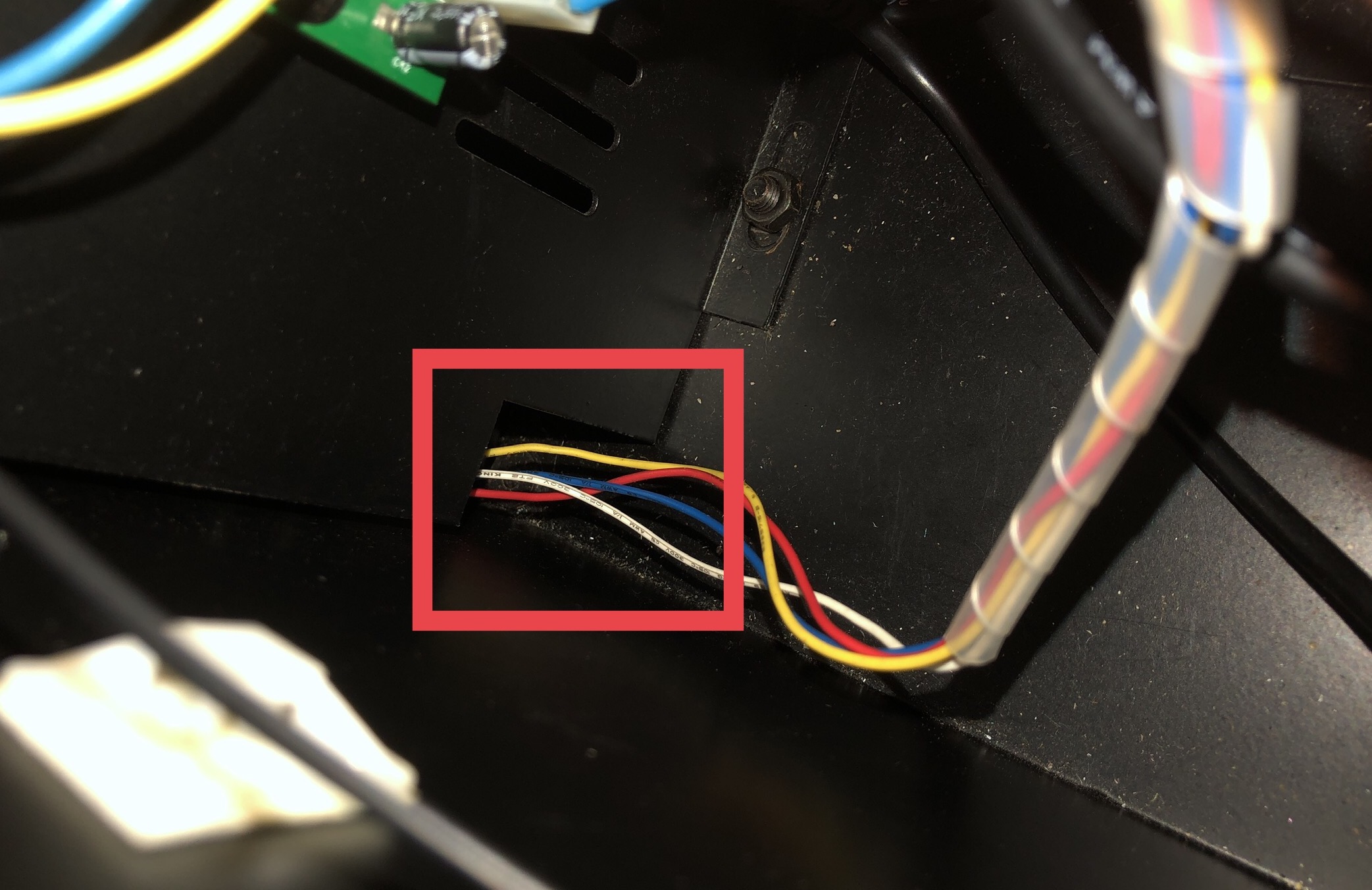

1.5 Faites passer les deux câbles du boîtier de commutation par le trou situé en haut de la cloison.

*Pour certains modèles plus anciens, vous devez faire passer les deux câbles du boîtier de commutation par le trou situé en bas.

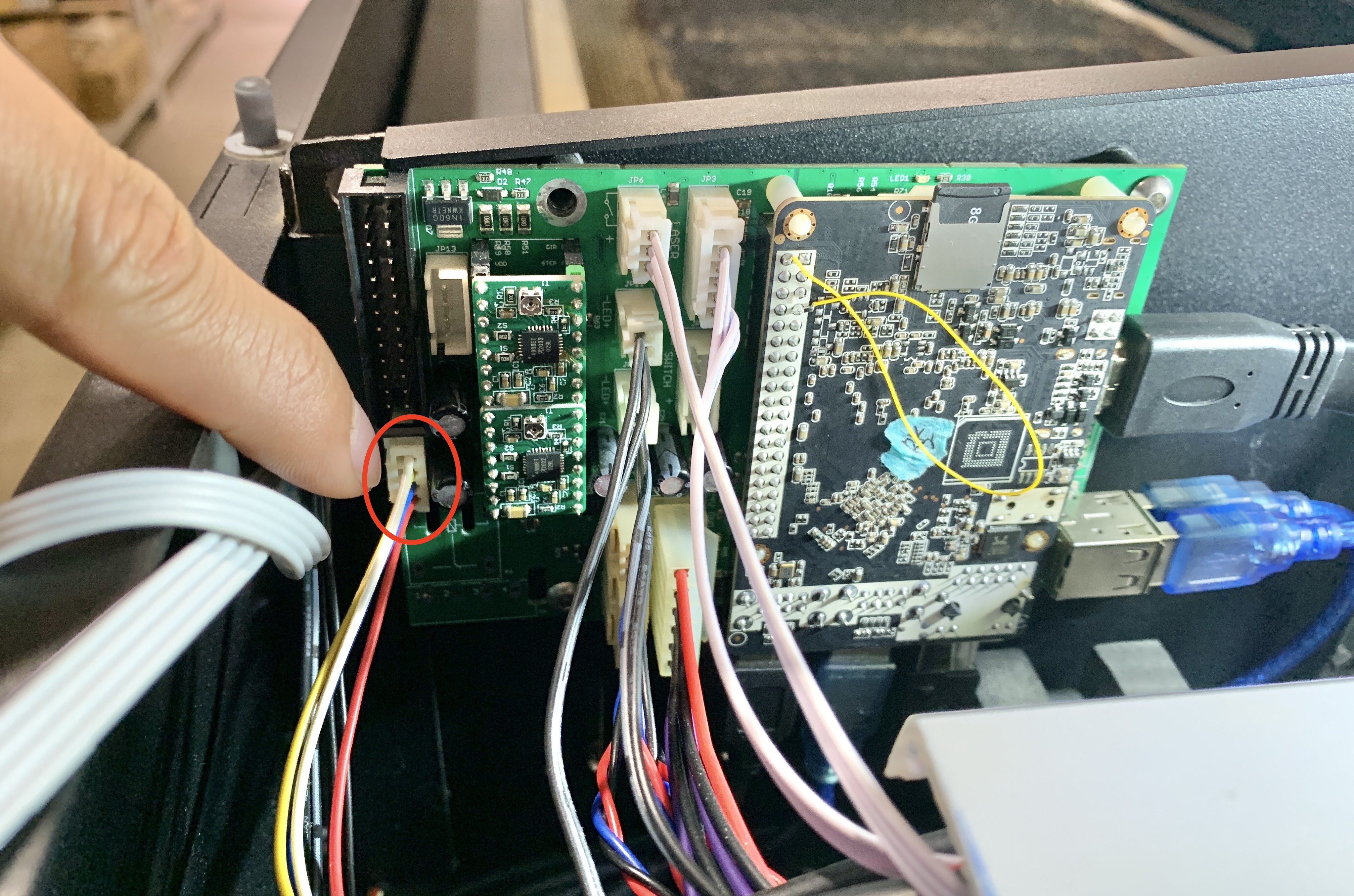

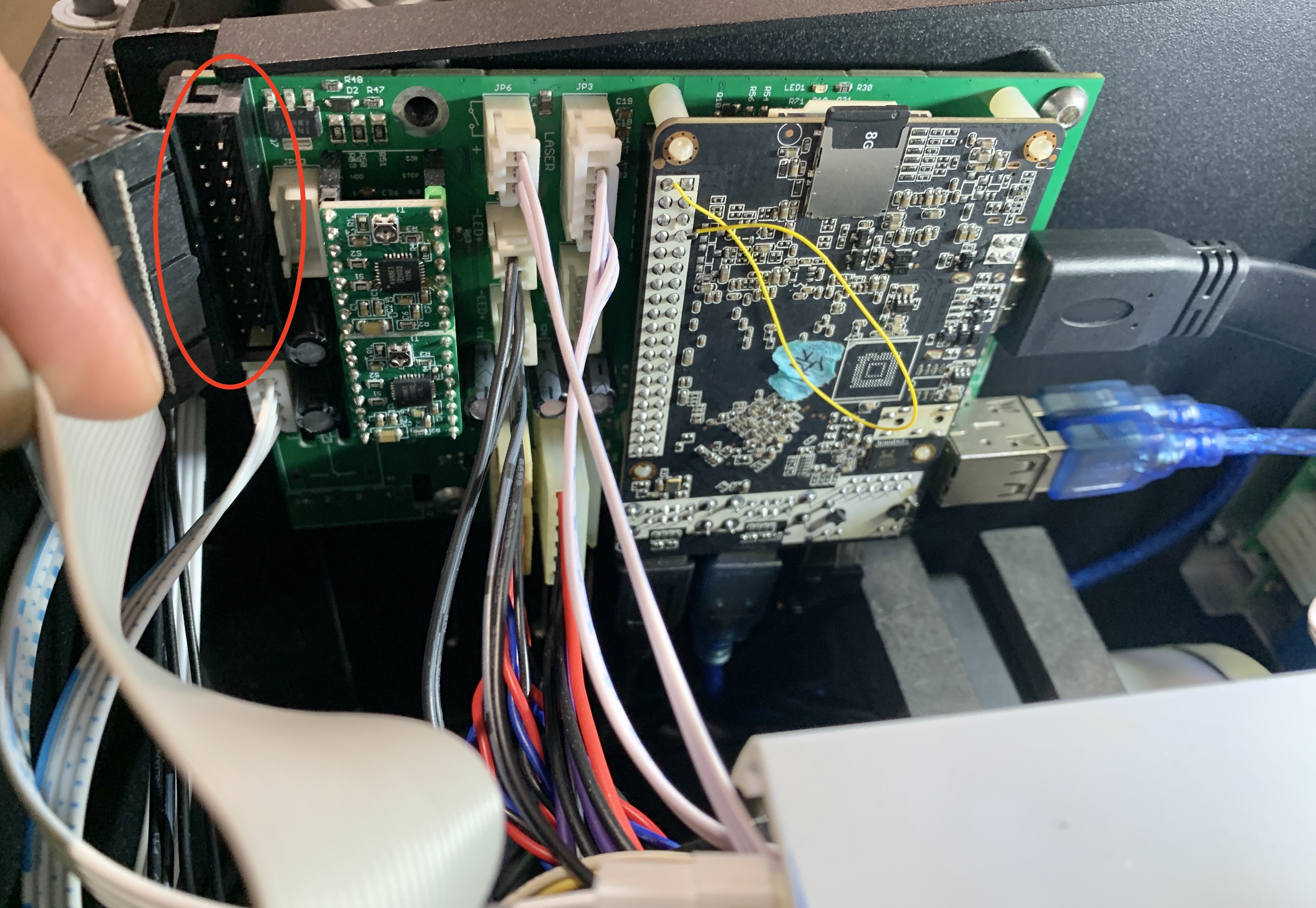

1.6 Débranchez la carte du traceur et le câble du moteur Y entourés de la carte mère.

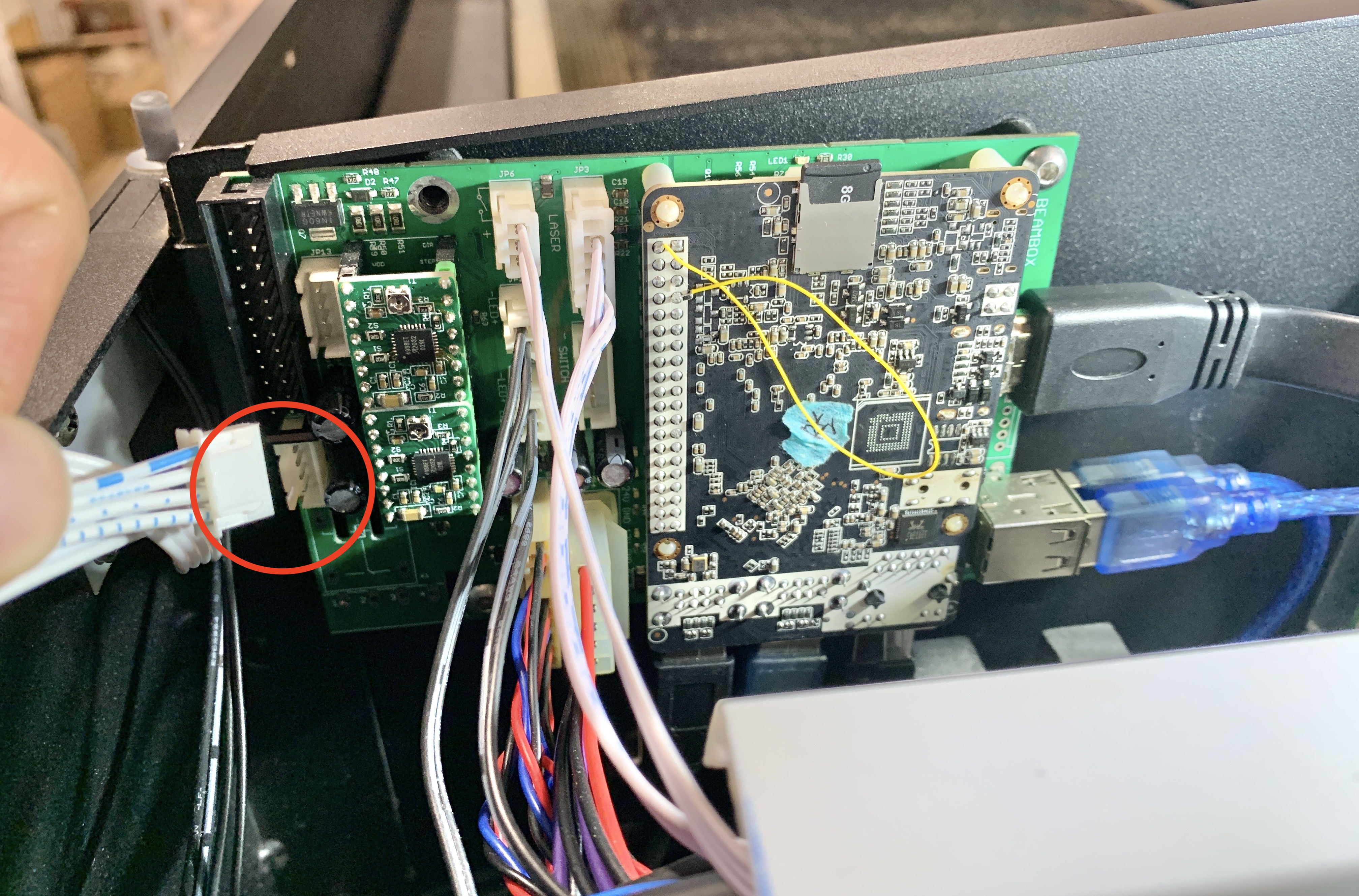

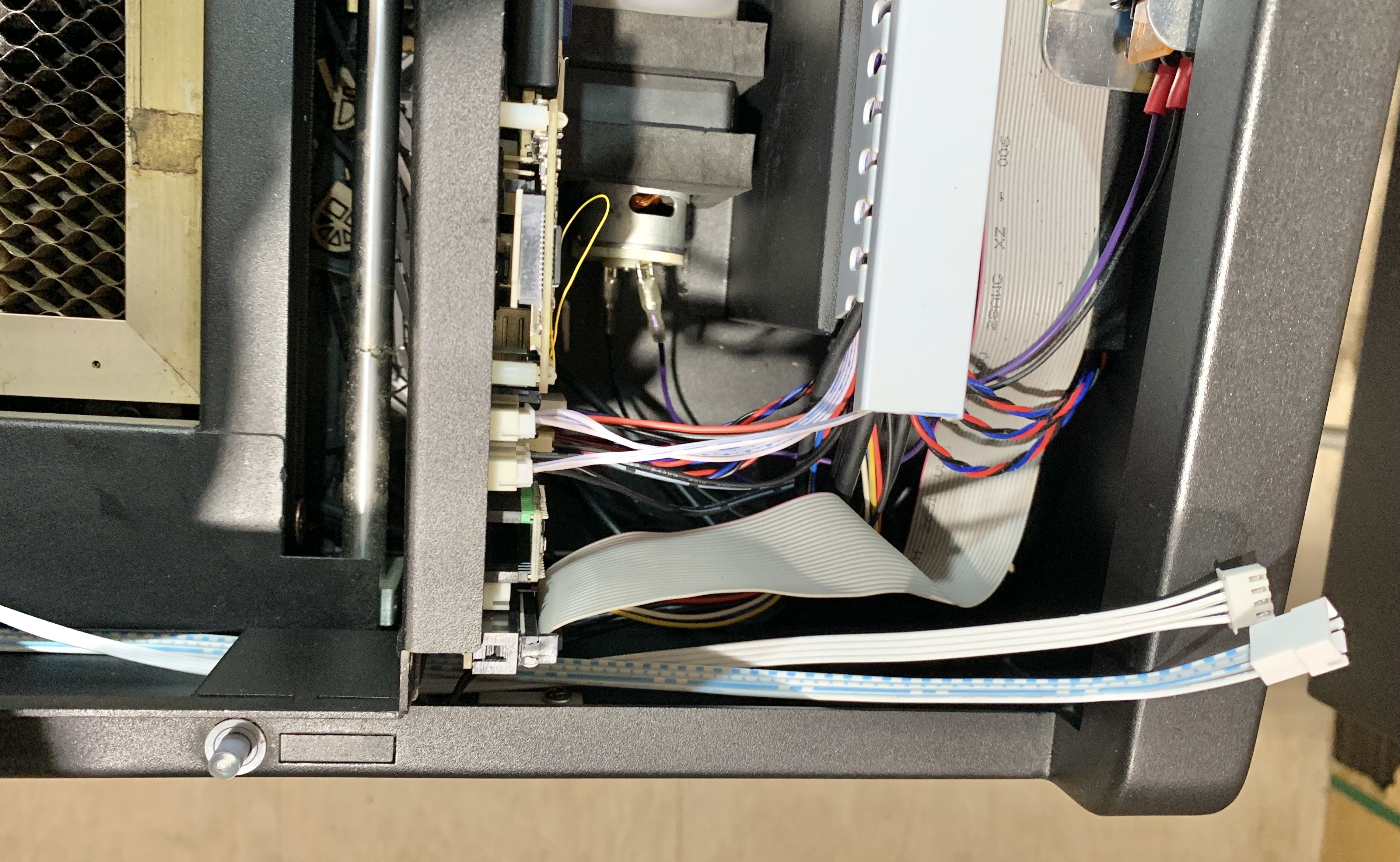

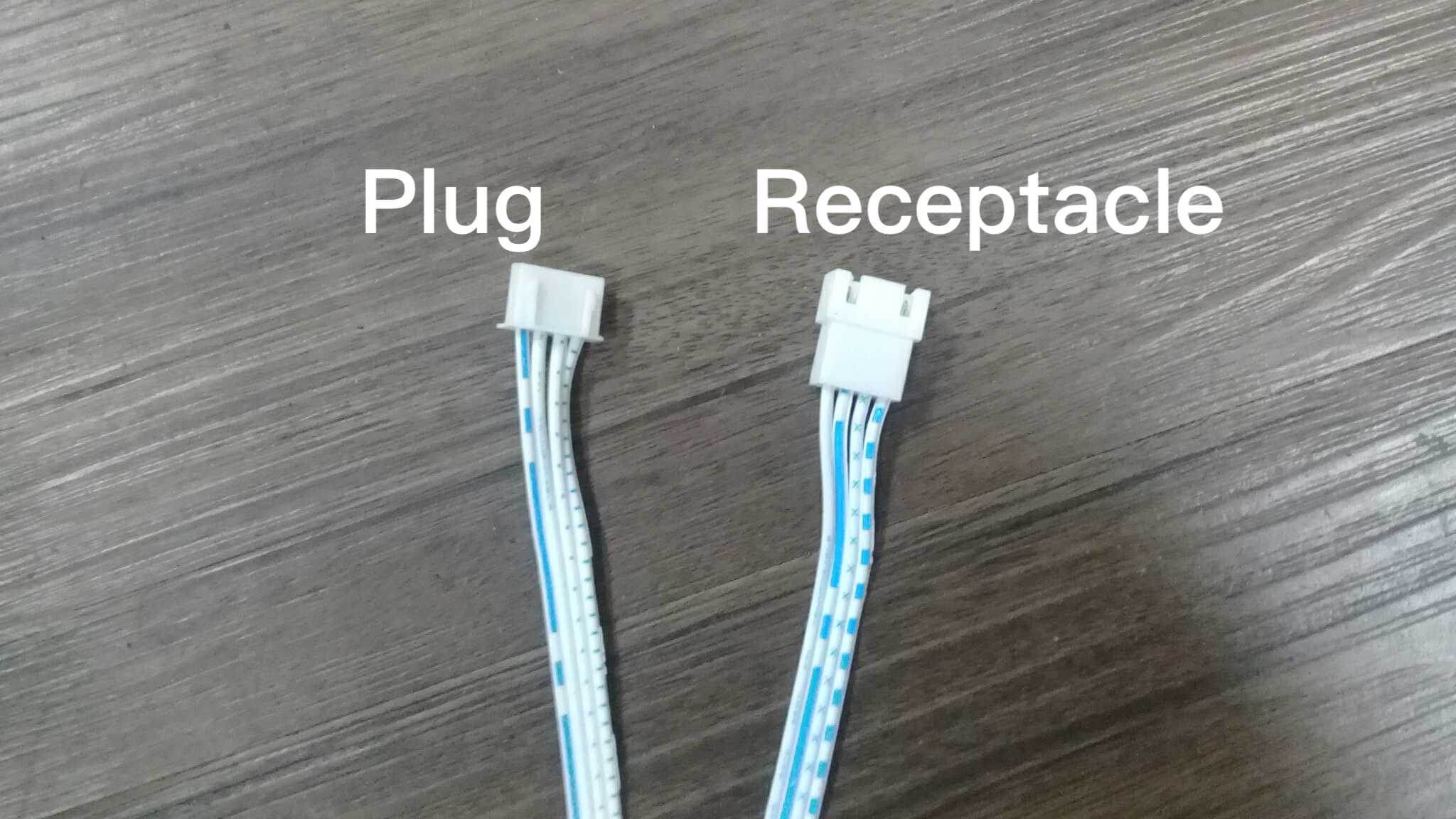

*Veuillez vous référer à la version de la carte mère sur l'image ci-dessous si le numéro de série de la machine est postérieur à FBB1CT2220001 / FBB1PT2220001.1.7 Le boîtier de commutation comporte 2 câbles. L'un est une fiche mâle et l'autre est une prise femelle.

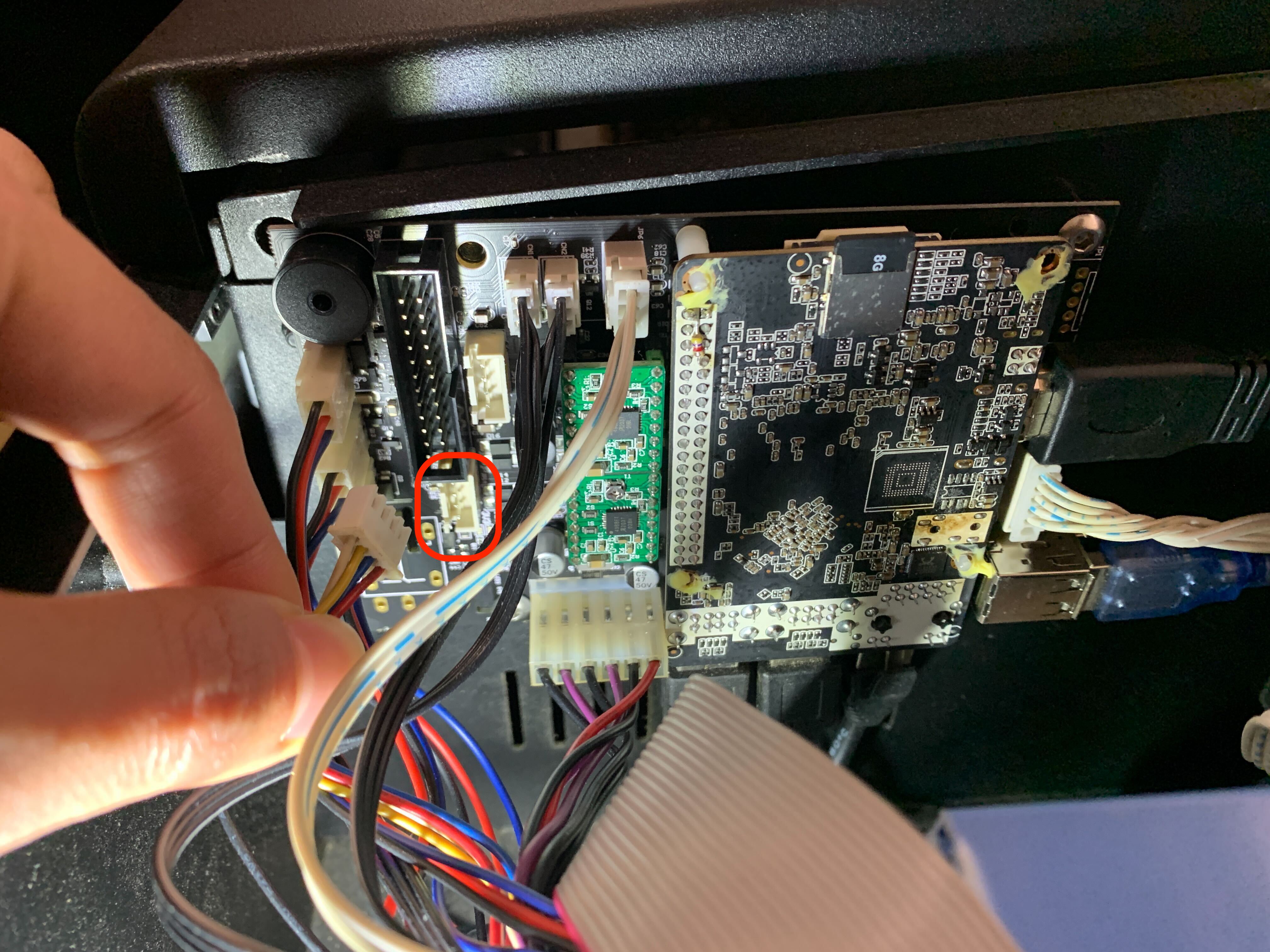

1.8 Insérez le câble à fiche mâle du boîtier de commutation dans le port du moteur de l'axe Y sur la carte mère.

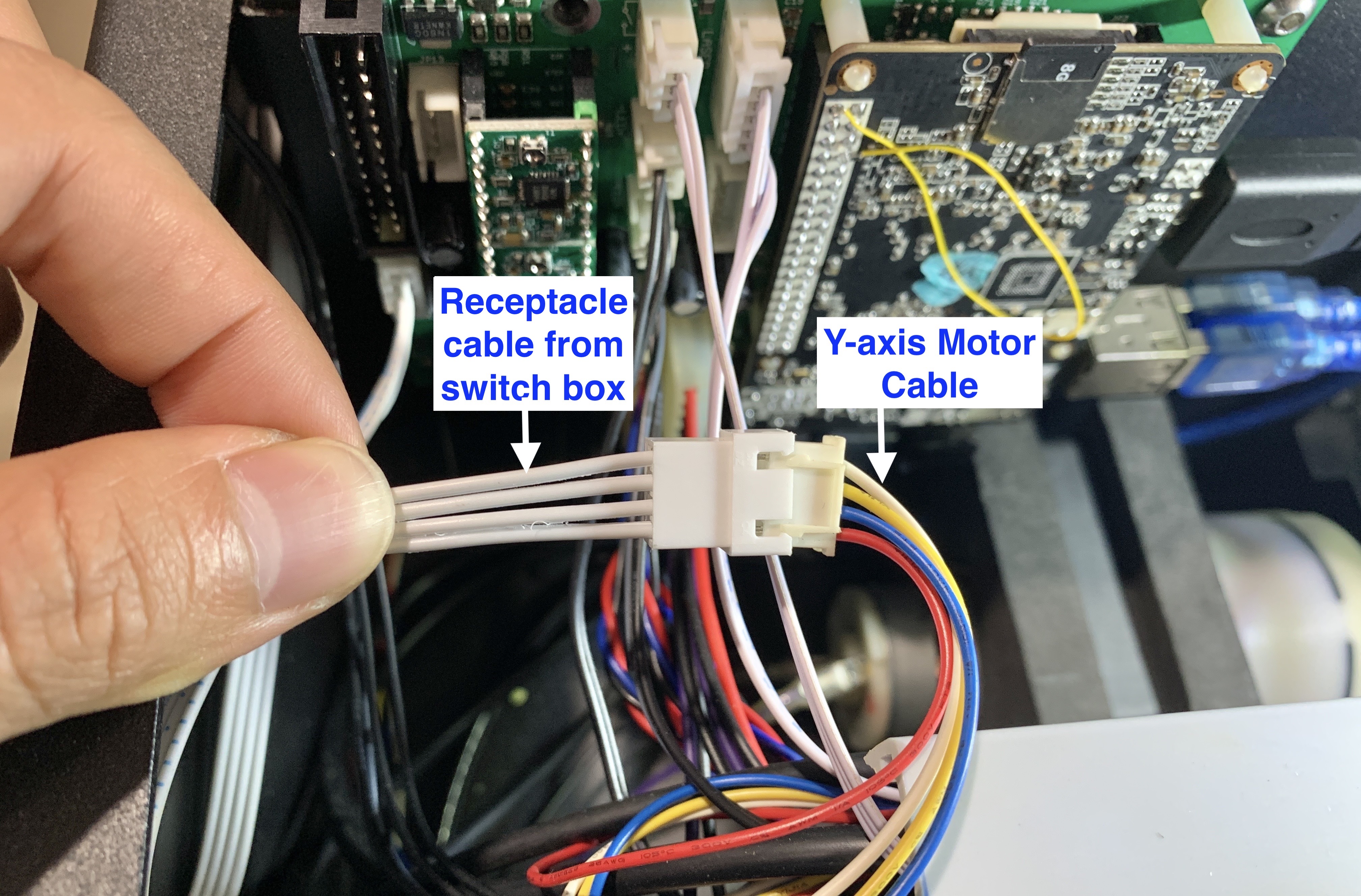

1.9 Connectez le câble du moteur Y que vous avez débranché de la carte mère au câble à prise femelle du boîtier de commutation.

1.10 Rebranchez le câble de la carte du traceur.*Assurez-vous que chaque câble est correctement installé.

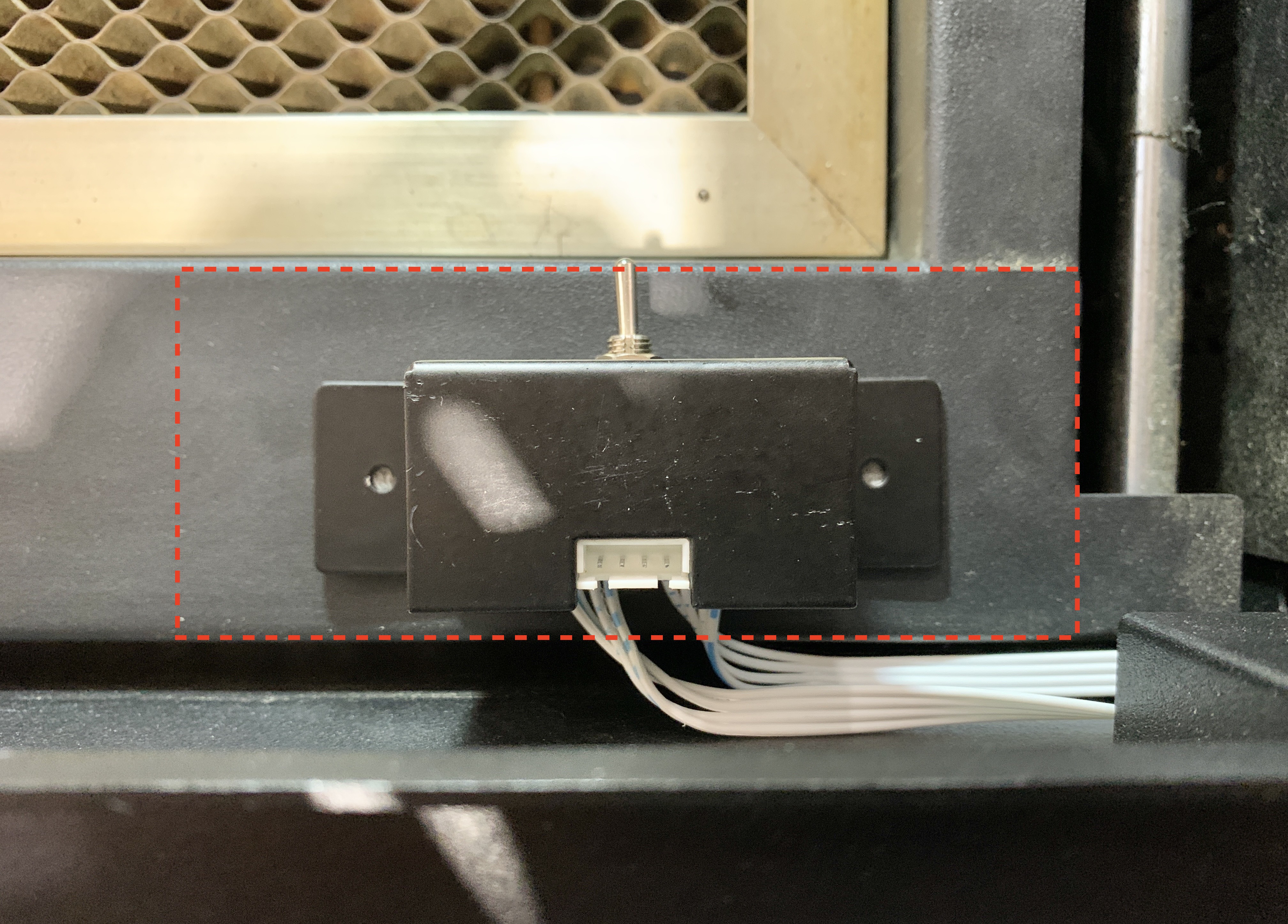

1.11 Collez les autocollants sur le boîtier de commutation et fixez-le sur le côté droit inférieur de la chambre.

1.12 Insérez le câble noir du corps principal dans le boîtier de commutation.

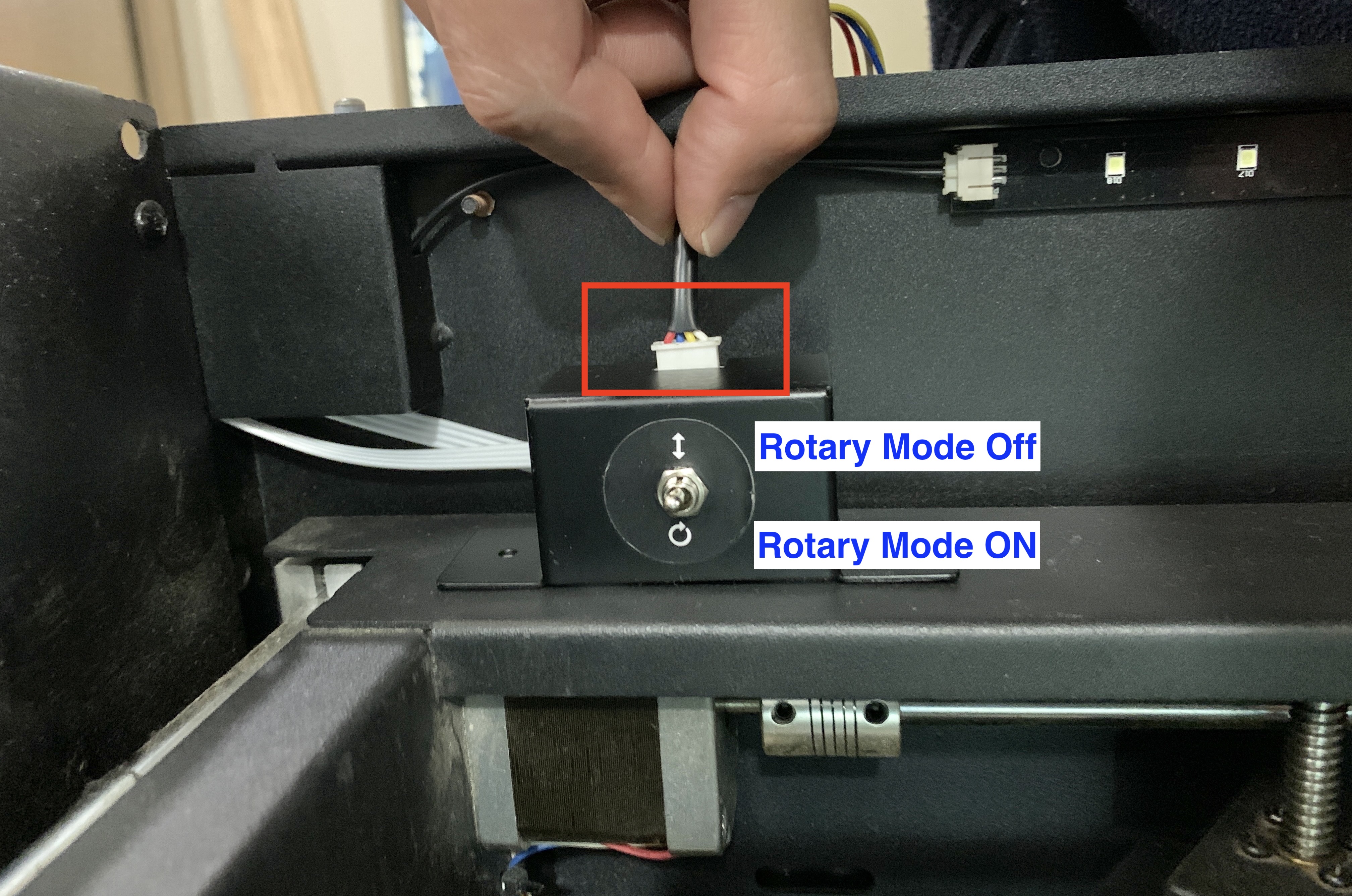

Veuillez maintenir l'interrupteur en position éteinte (↕) jusqu'à ce que vous soyez invité à l'allumer.1.13 Installez la poignée en T sur le côté droit du corps principal.

Vérifiez soigneusement que tous les câbles sont bien installés.

1.11 Apposez les autocollants sur le boîtier de l'interrupteur et fixez-les sur le côté inférieur droit de la chambre.

1.12 Insérez le câble noir du corps principal dans le boîtier de l'interrupteur. Veuillez maintenir l' interrupteur en position arrêt (↕) jusqu'à ce que le message vous demande de l'allumer.

1.13 Installez la poignée en T sur le côté droit du corps principal.

 1.14 Assurez-vous que l'interrupteur de la fonction rotative est en position d'arrêt. L'activer prématurément peut générer des codes d'erreur déroutants.

2. Configuration

2.1  Mettez à jour le micrologiciel vers la dernière version. Voici le guide pour la mise à jour du micrologiciel.

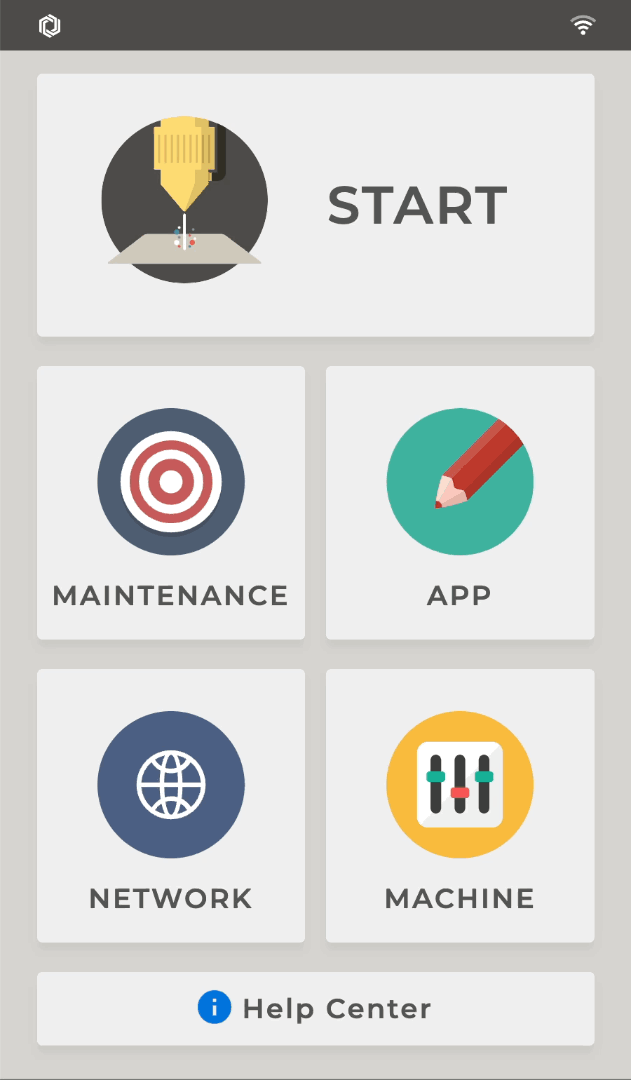

2.2 Configurez les paramètres rotatifs sur le panneau de la machine : MACHINE > Paramètres matériels > Paramètre rotatif > Rotatif 1.0 > OK.

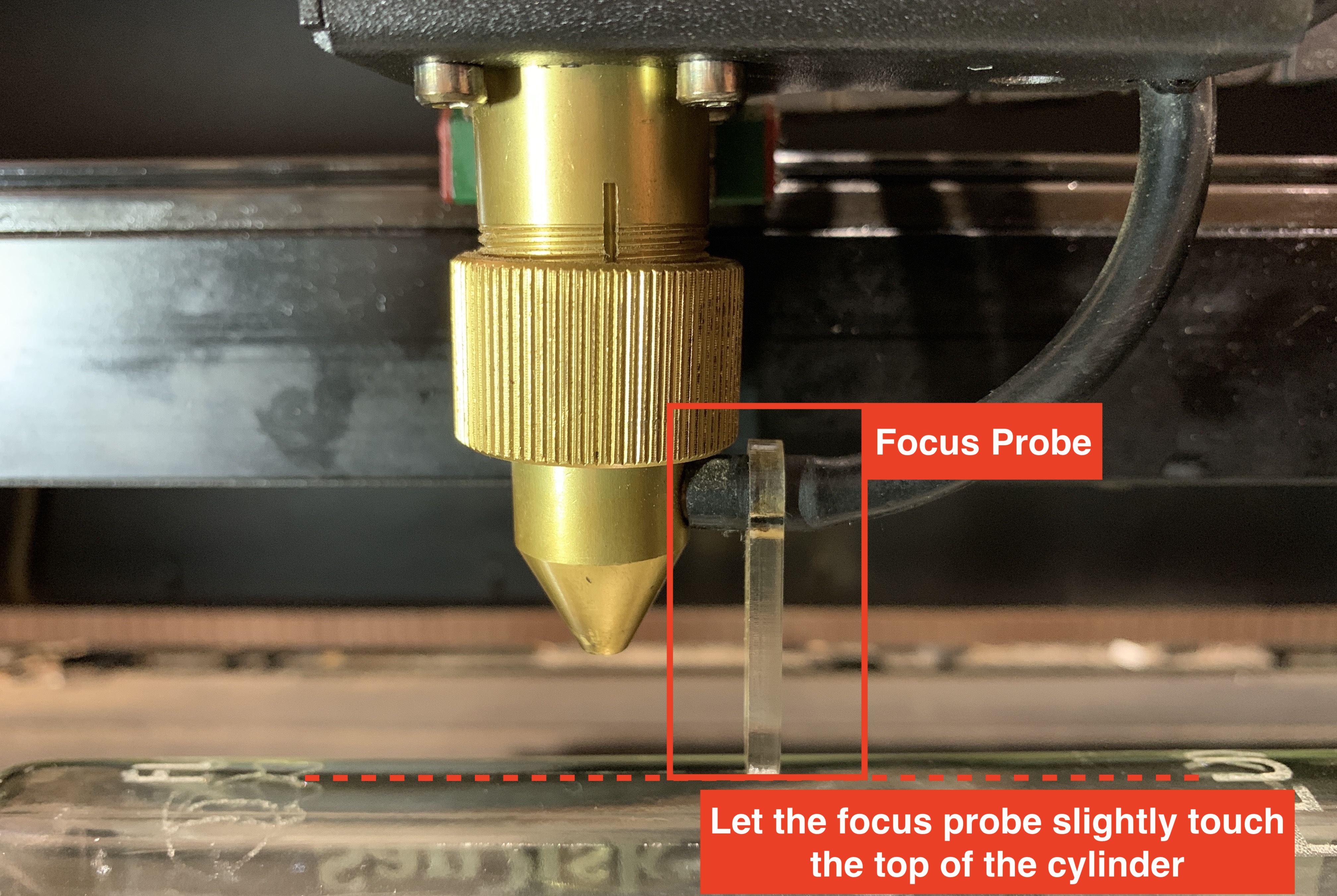

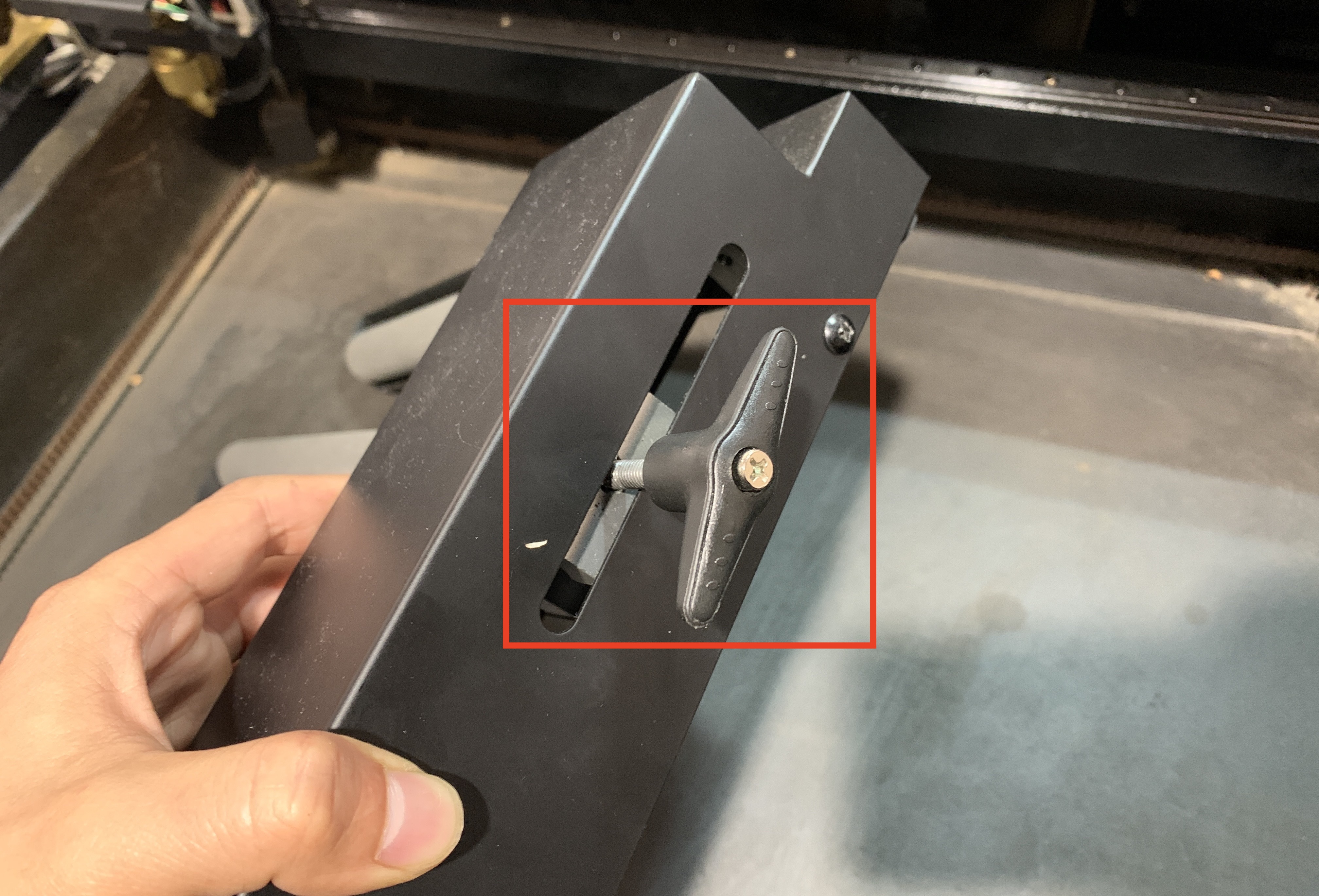

2.3 Placez votre cylindre entre les deux rouleaux. Ajustez la distance entre les rouleaux pour que le haut du cylindre touche la sonde de mise au point. Fixez la distance en serrant la poignée en T.

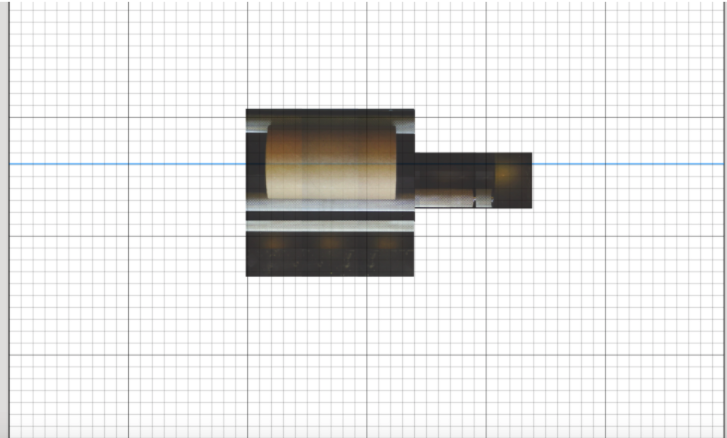

 2.4 Utilisez l'aperçu de la caméra et faites glisser la ligne bleue au centre de l'objet. Veuillez maintenir l' Positionnez l'interrupteur sur les flèches doubles (↕) lors de l'utilisation de l'aperçu de la caméra.

2.5 Étant donné que les parties du cylindre ne sont pas toutes sur le plan focal, vous observerez une baisse dans le résultat de l'aperçu. Cliquez à nouveau sur le curseur de la caméra au sommet de l'objet.

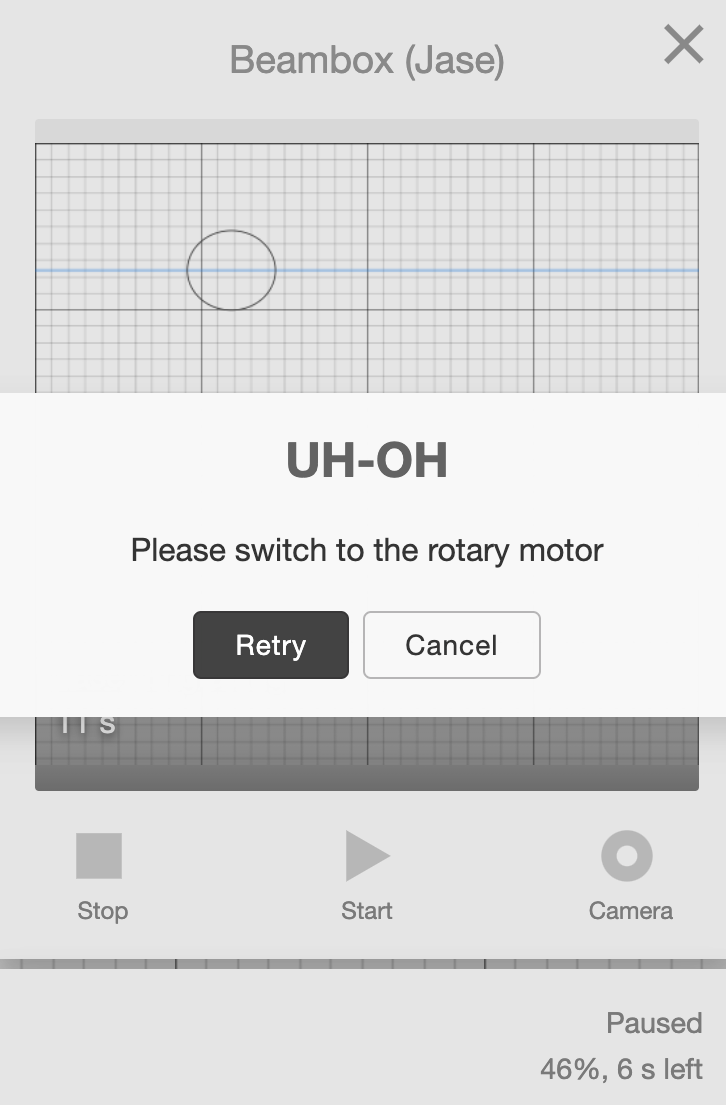

2.6 Après avoir cliqué sur Démarrer, un message vous invitera à activer le module rotatif (↻).

2.7 Fermez le couvercle et cliquez sur DÉMARRER pour lancer l'opération.
