Câble de connexion LightBurn - Beambox(Pro)

 Avertissement

Pour utiliser LightBurn pour contrôler Beambox(Pro), vous devez télécharger la version officielle du logiciel LightBurn. LightBurn étant un logiciel tiers, FLUX ne peut être tenu responsable de toute perte causée par son utilisation.

Le micrologiciel de Beambox(Pro) a subi divers tests, mais il est toujours possible que certaines fonctions du logiciel LightBurn ne soient pas compatibles avec la machine. En cas d'erreurs dues à une incompatibilité, veuillez suivre les instructions du lien ci-dessous pour signaler correctement le problème à votre revendeur local ou au support FLUX. [Contacter le service client]

Avant de commencer

1. Veuillez mettre à jour le micrologiciel vers la version v4.2.1 ou supérieure.

- Sélectionnez "MACHINE → Mettre à jour vers le dernier micrologiciel" sur le panneau de Beambox(Pro).
- Vous pouvez également mettre à jour le micrologiciel via Beam Studio
Téléchargez le micrologiciel depuis le site officiel. Ensuite, cliquez sur "Machine → Mettre à jour le micrologiciel" Puis, mettez à jour le micrologiciel de la machine vers la version sélectionnée en choisissant le fichier de micrologiciel sur l'ordinateur.

2. Téléchargez ce fichier de configuration : Beambox Pro_Preset or Beambox_Preset (Téléchargez selon le modèle de l'appareil.)

Remarque : Le fichier de configuration que nous fournissons contient le code G et lesparamètres de débit en bauds. Si vous n'utilisez pas le fichier de configuration, veuillez les configurer séparément dans les "Paramètres de l'appareil."

(Veuillez consulter cet article pour plus de détails)

Paramètres de LightBurn

Pour télécharger LightBurn, cliquez ici.

1. Ouvrez LightBurn et cliquez sur "Périphériques" dans l'onglet Laser .

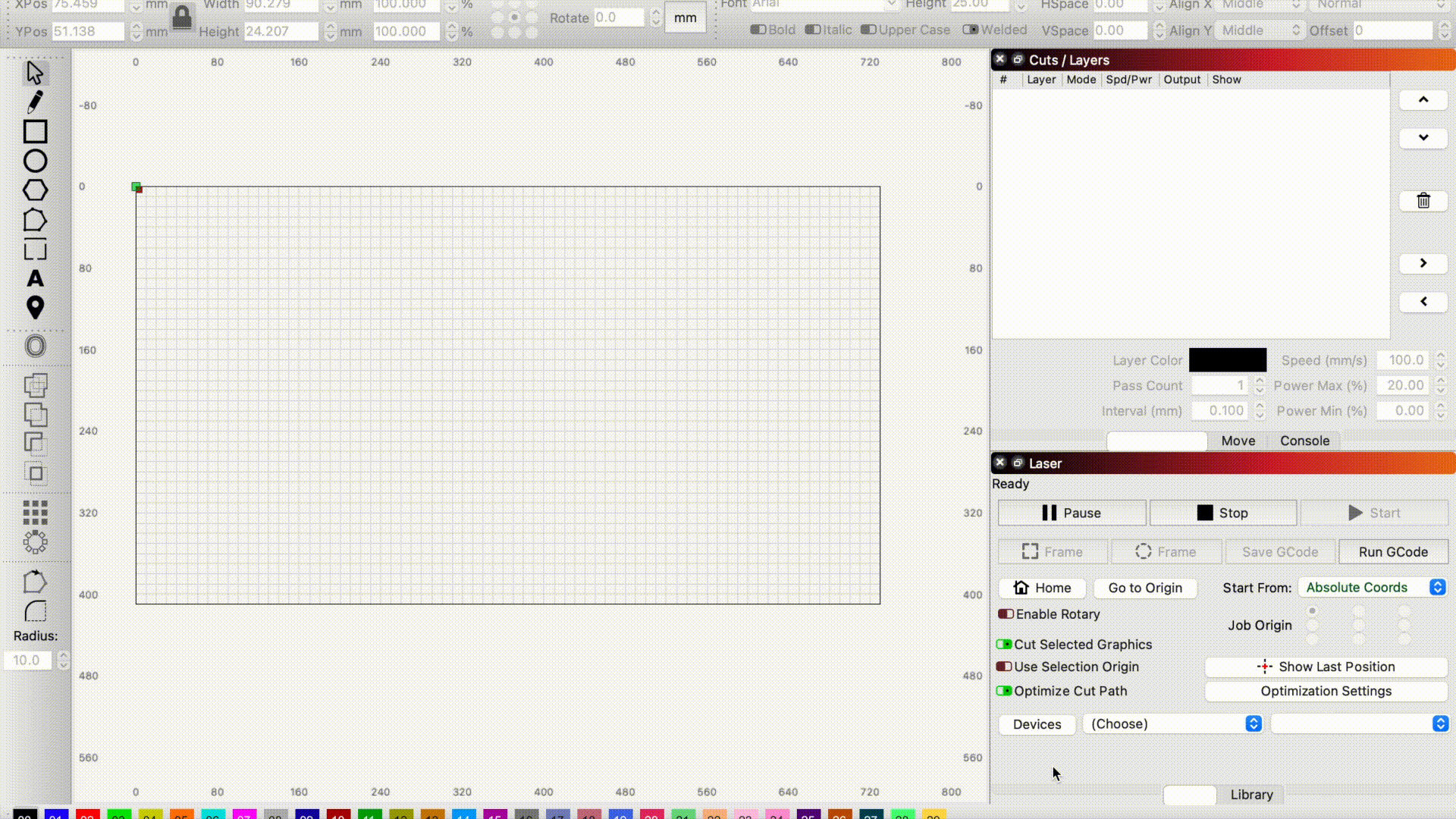

2. Cliquez sur "Importer" pour importer le fichier Beambox pro_Preset or Beambox_Preset (Téléchargez selon le modèle de l'appareil.) que vous avez téléchargé.

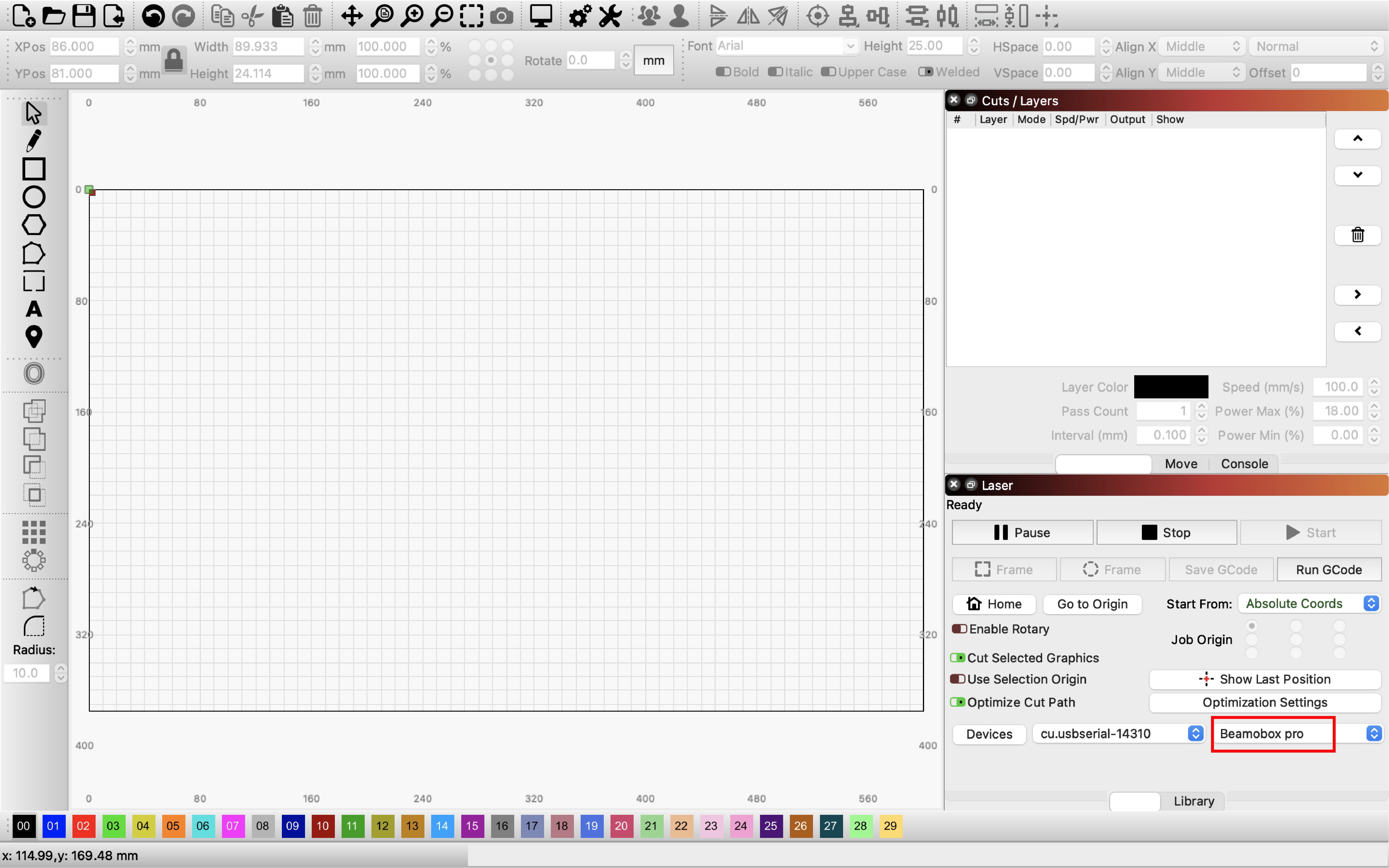

3. Les informations suivantes sur l'appareil s'afficheront une fois le fichier importé avec succès.

Connectez votre ordinateur à la machine avec le câble LightBurn Bridge

1. Branchez le câble LightBurn dans le port USB situé sur le côté de la machine.

（L'icône USB apparaîtra dans le coin supérieur droit du panneau de la machine pour indiquer qu'une connexion a été établie avec succès.)

2. Insérez l'autre extrémité du câble LightBurn Bridge dans l'ordinateur.

3. Sélectionnez le nom de port USB correct. Choisir le mauvais port entraînera un échec de la connexion. Vous devrez peut-être essayer différents ports. Si la connexion réussit, les informations suivantes s'afficheront dans l'onglet Console.

Test de référencement

Si l'ordinateur est correctement connecté à la machine, celle-ci démarrera automatiquement le référencement. Sinon, veuillez cliquer sur le bouton de référencement pour vérifier si cette fonction fonctionne.

Démarrer l'opération

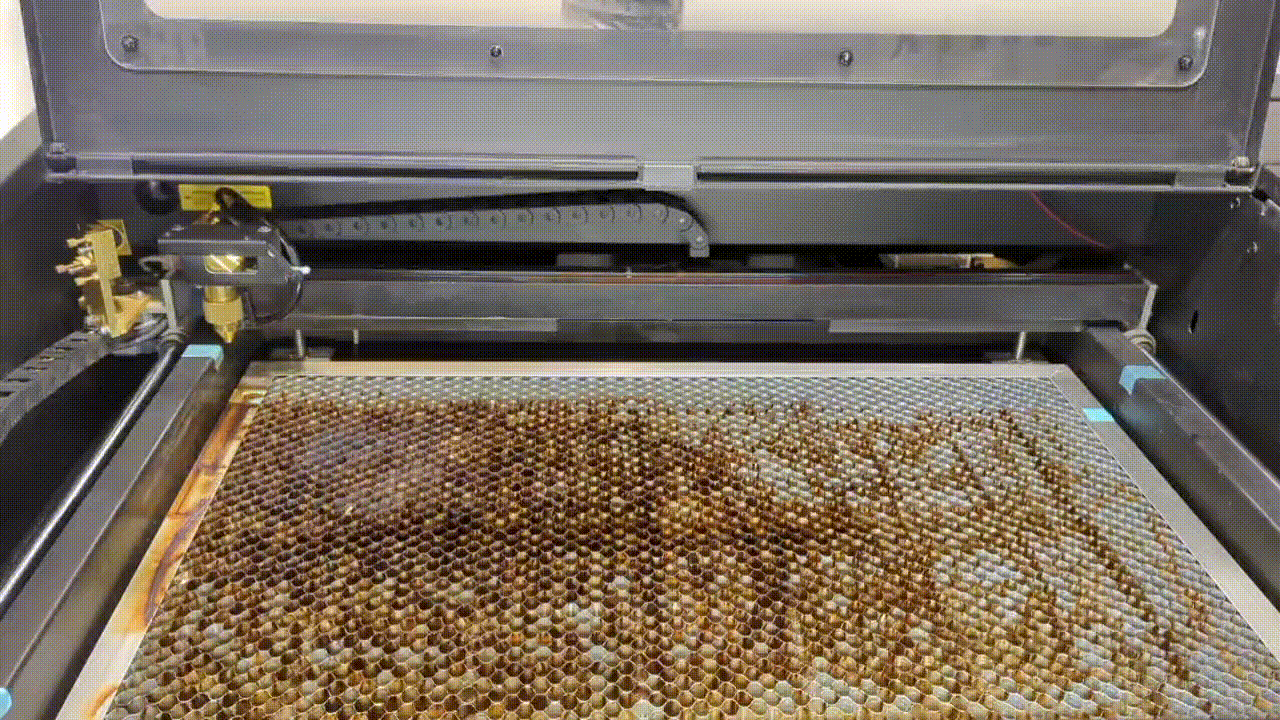

1. Placez le matériau à l'intérieur de la machine

2. Mise au point

- Cliquez sur le bouton "Arrêt" dans le panneau "Laser" pour libérer le moteur.

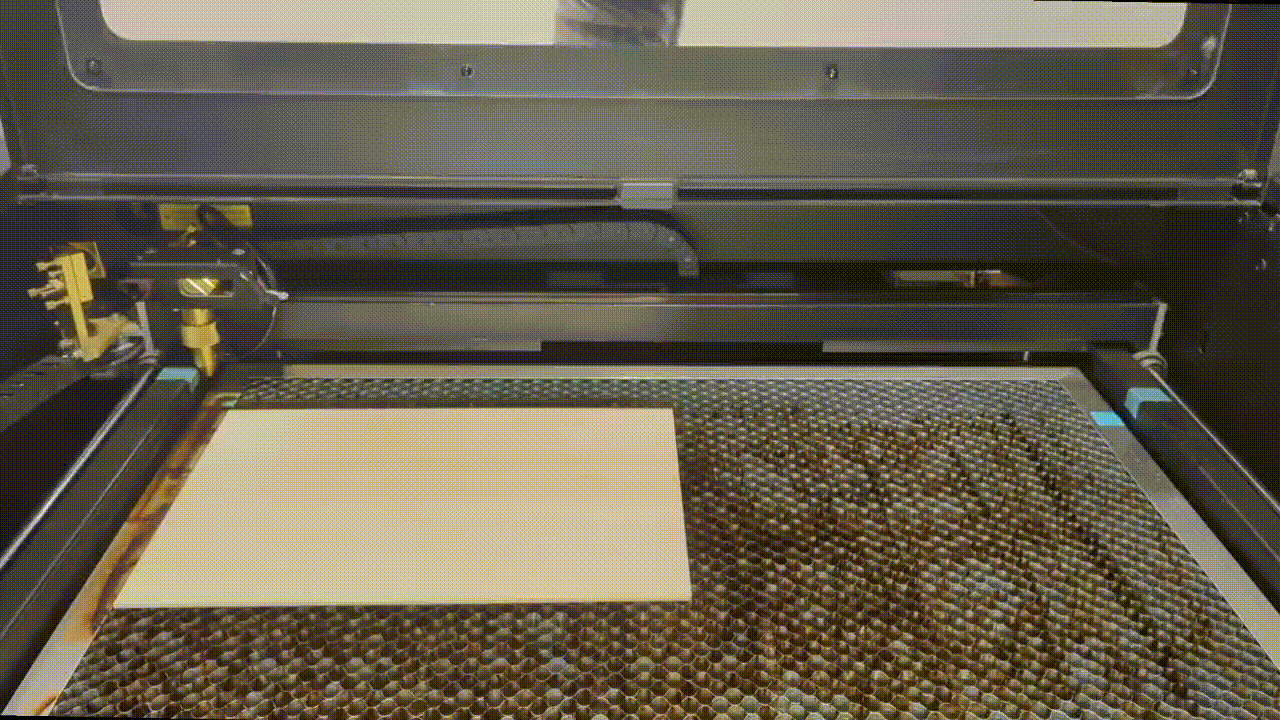

- Déplacez la tête laser au-dessus du matériau.

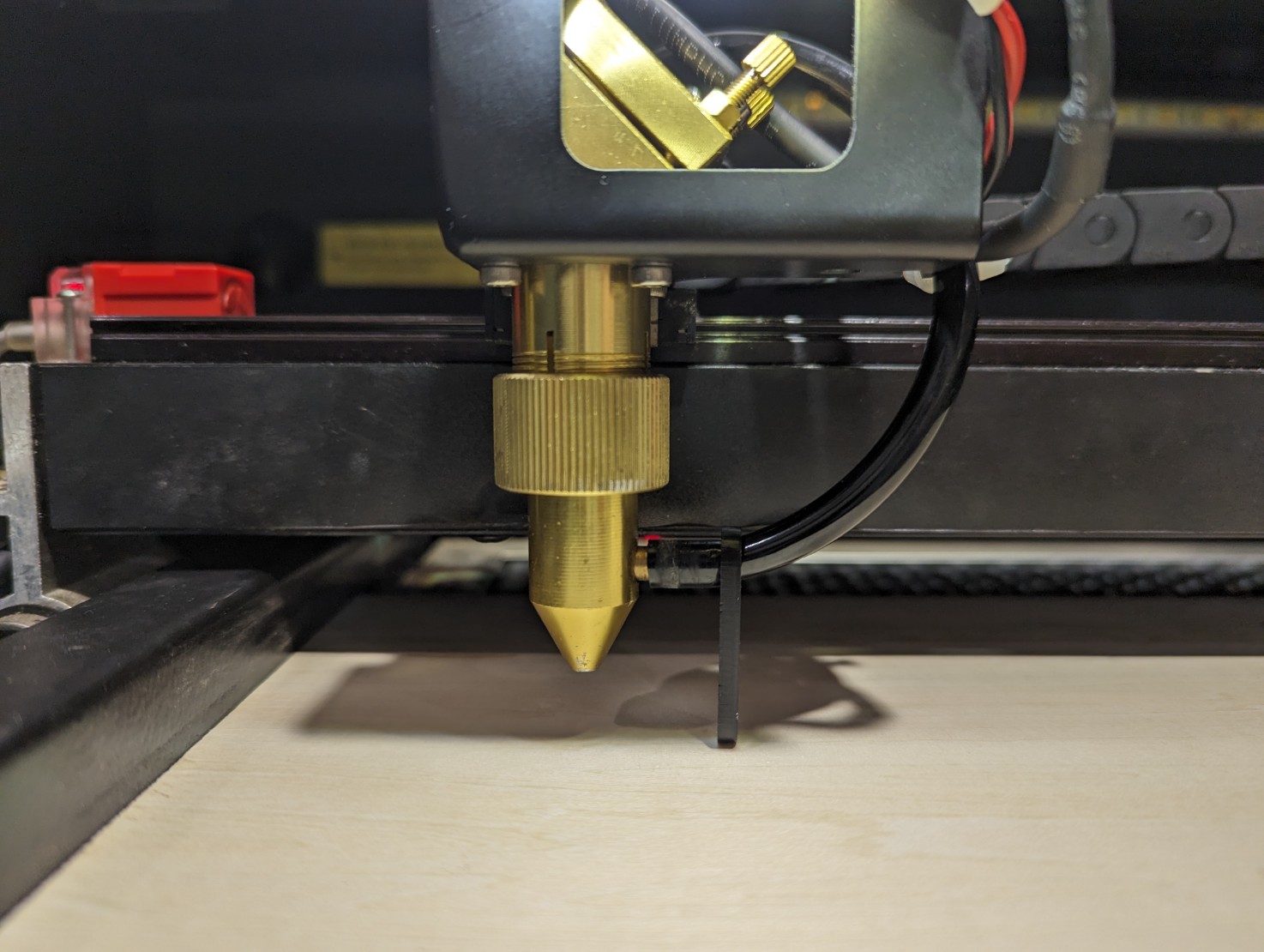

- Utilisez la sonde de mise au point pour régler la focalisation sur la Beambox(Pro). Si vous rencontrez des problèmes de focalisation, veuillez suivre les instructions dans cet article. (Assurez-vous que la distance de focalisation est correctement réglée avant chaque opération de gravure / découpe.)

Avis :

• Assurez-vous que la machine libère automatiquement le moteur dans les 3 minutes suivant la prise de contrôle par LightBurn. Si le moteur reste verrouillé pendant une longue période, cela pourrait endommager la machine. (Cliquez sur le bouton "Arrêt" dans le panneau "Laser" panneau pour libérer le moteur)
• Après avoir libéré le moteur, si vous avez déplacé la tête laser, n'oubliez pas d'appuyer sur "Origine" pour réinitialiser la position avant d'envoyer le travail. Sinon, il y a un risque de collision.

3. Importer un fichier dans LightBurn

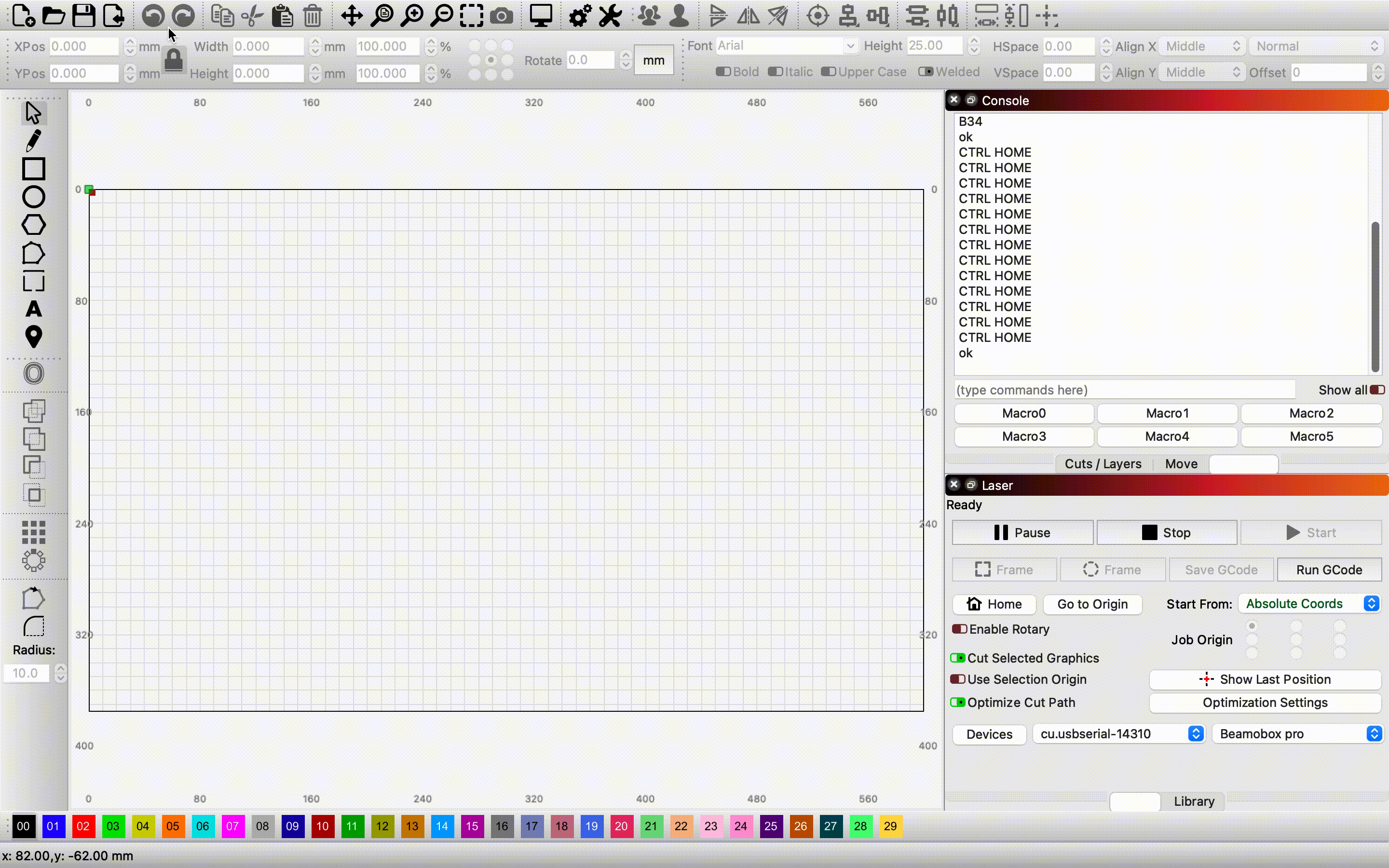

Cliquez sur l'icône ci-dessus pour importer le fichier, ou glissez-déposez le fichier directement dans la zone de travail.

4. Définir les paramètres

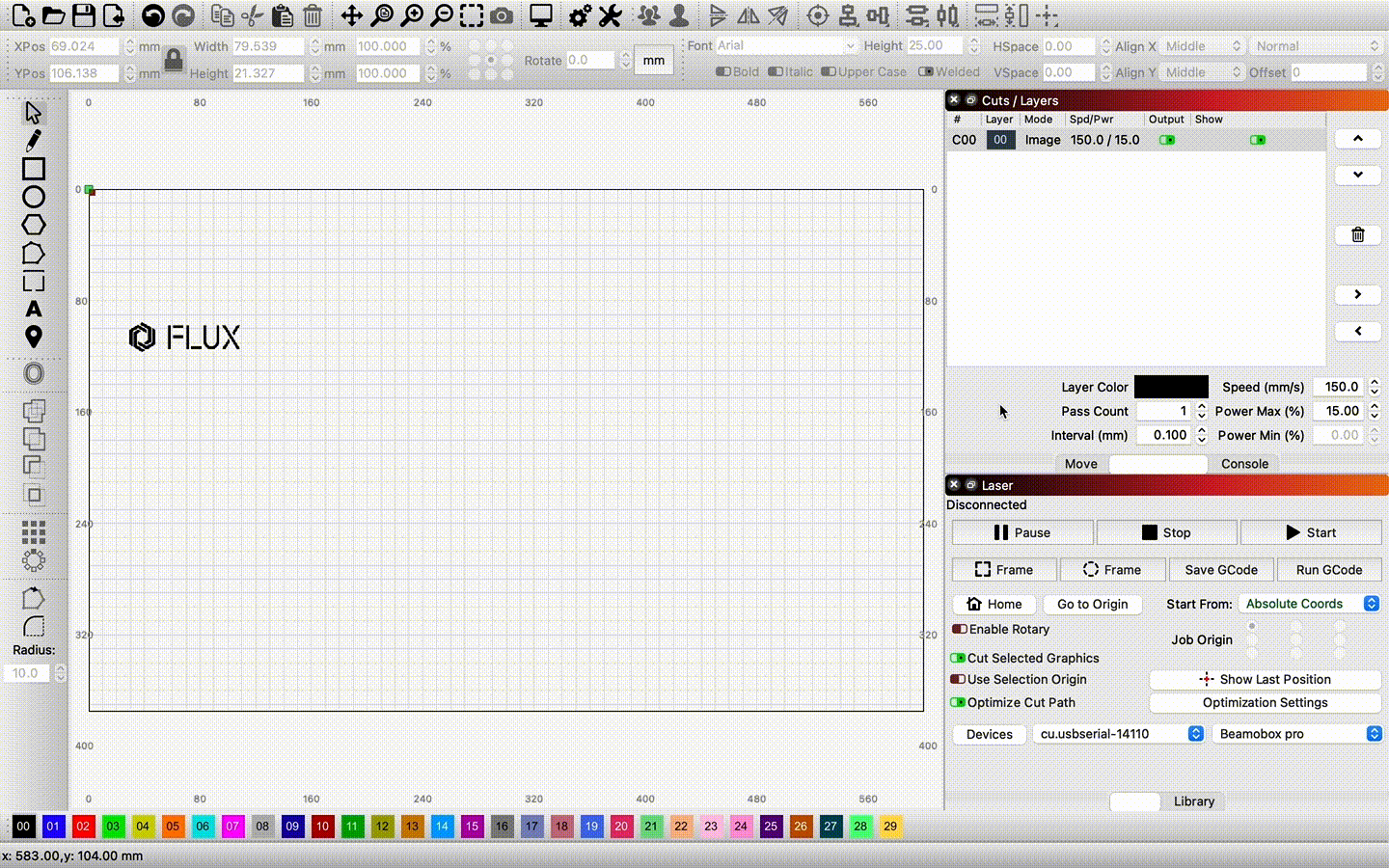

Cliquez sur un motif ou un calque et définissez les paramètres dans le coin inférieur droit de Découpes / Calques .

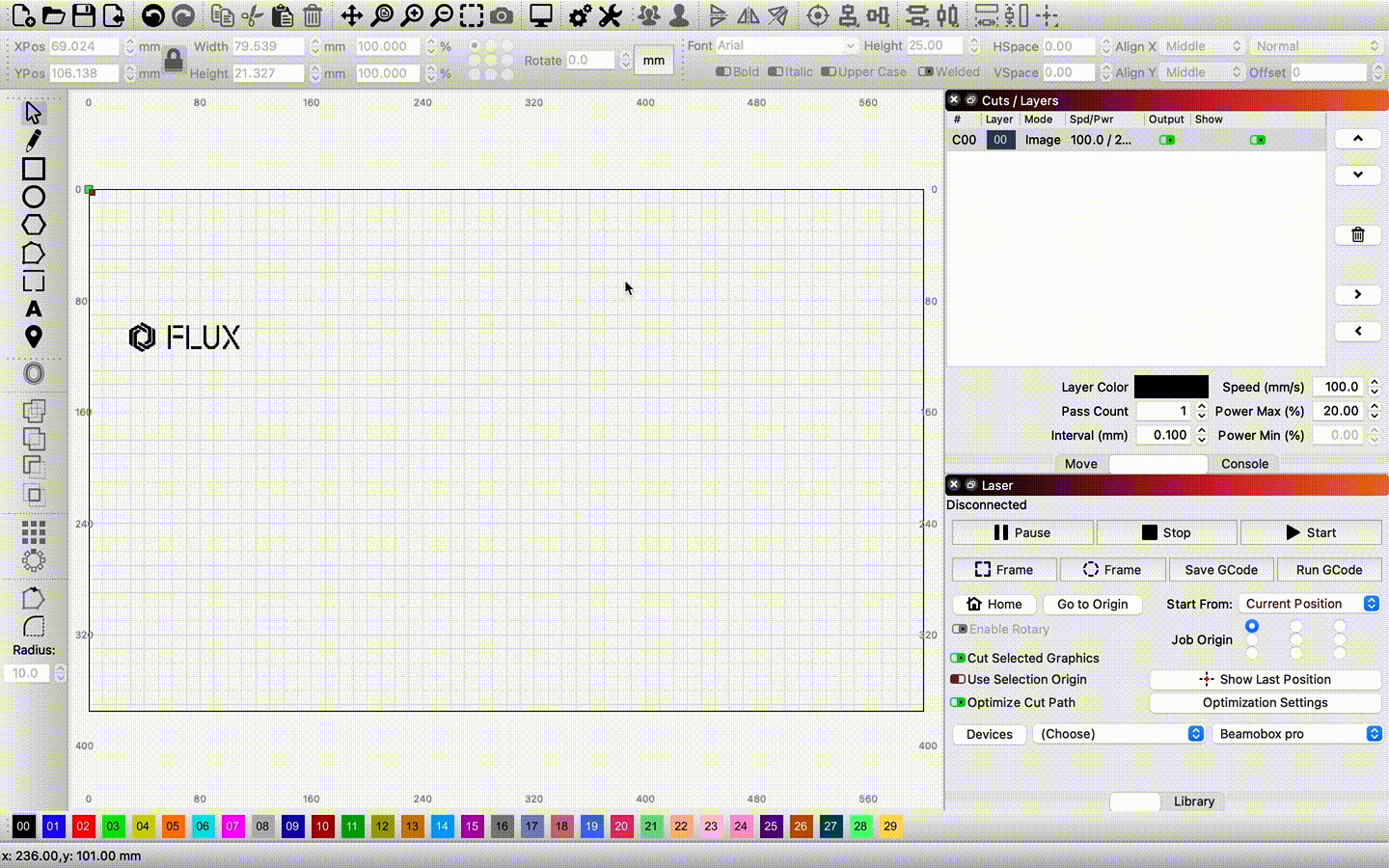

5. Activer l'effet "Surbalayage"

- Si le calque est réglé sur le mode "Remplissage, Remplissage + contour, Image ou Remplissage avec décalage" , nous vous recommandons d'activer la fonction "Surbalayage" .

- Double-cliquez sur un calque pour accéder à l' "Éditeur de paramètres de découpe". Activez l'effet de surbalayage et saisissez le pourcentage.

Remarque : Les paramètres varient selon la vitesse et le matériau. Veuillez consulter les "Paramètres recommandés par matériau" à la fin de cet article.

6. Définir la position de départ

Sélectionnez "Coordonnées absolues" dans la liste déroulante "Démarrer depuis" dans l'onglet Laser .

Remarque : Le fonctionnement des "Coordonnées absolues" est très similaire à celui de Beam Studio, nous le recommandons donc vivement aux utilisateurs familiers avec Beam Studio.

Coordonnées absolues

La fenêtre d'édition principale représente la zone de travail de votre machine. Tout élément placé dans cette zone sera découpé à l'endroit correspondant sur votre machine.

7. Cliquez sur "Origine" dans le panneau Laser.

Après avoir libéré le moteur, si vous avez déplacé la tête laser, n'oubliez pas d'appuyer sur "Origine" pour réinitialiser la position avant d'envoyer le travail. Sinon, il y a un risque de collision.

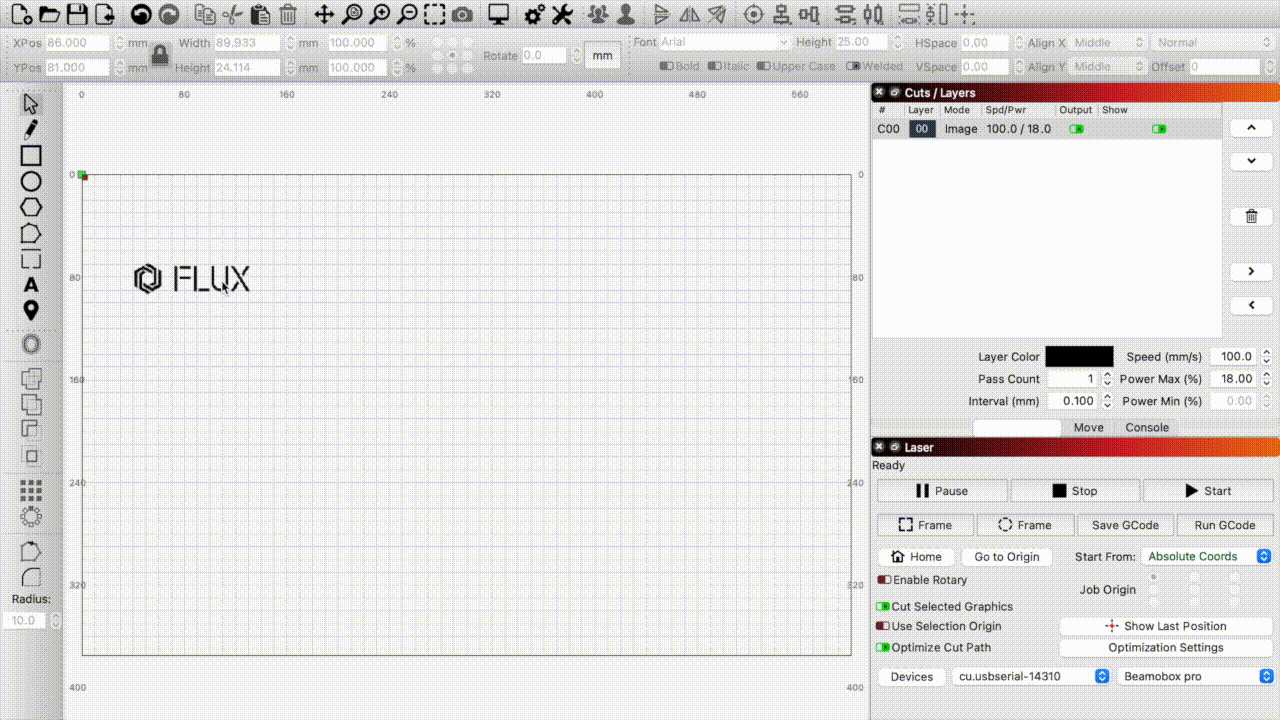

8. Sélectionnez l'image que vous souhaitez prévisualiser et cliquez sur "Cadre" pour vérifier si le motif sera gravé à la position souhaitée.

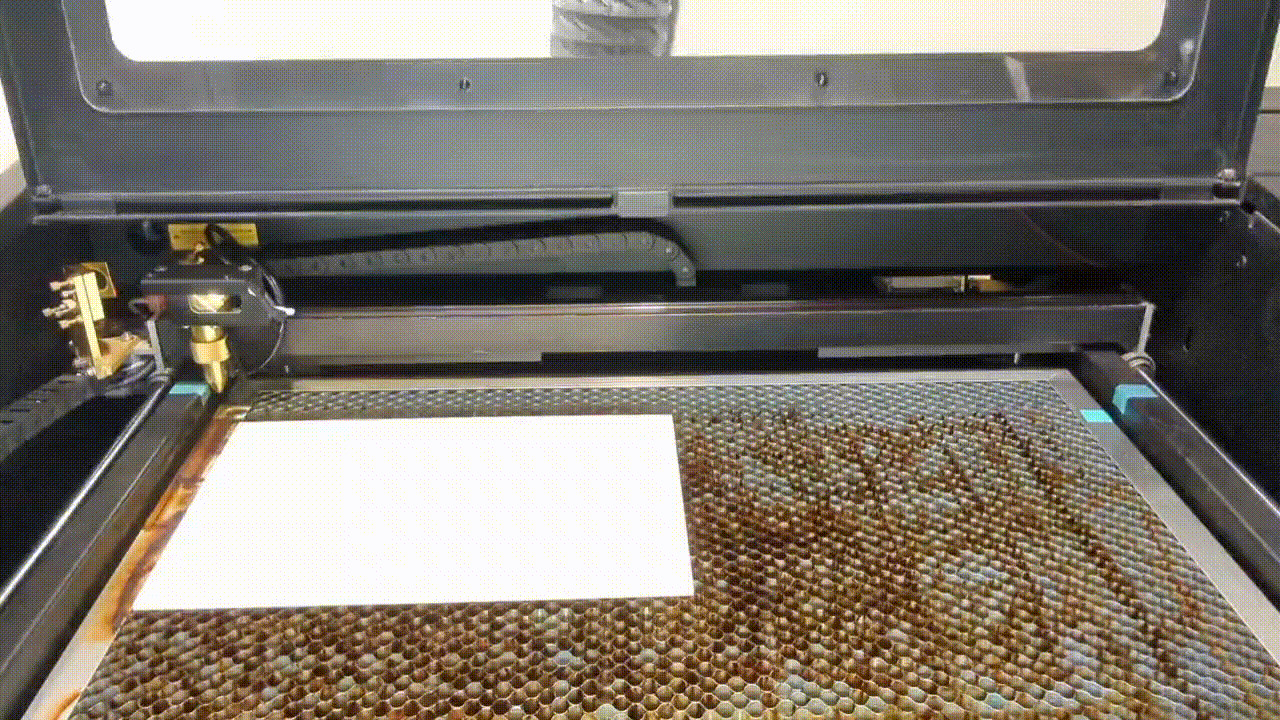

9. Fermez la porte

10. Cliquez sur "Origine" et lancez le travail

Sélectionnez l'image et cliquez sur "Démarrer" dans l'onglet Laser pour lancer le travail.

Avis : Débrancher le câble pendant l'exécution du projet arrêtera l'opération. Assurez-vous que le câble reste bien connecté pendant toute la durée du travail.

11. Résultats de la gravure

Remarque : Si le résultat de la gravure est flou, peu net ou de couleur pâle, veuillez vérifier si la tête laser est correctement mise au point.

____________________________________________________________________________________

Outre les coordonnées absolues, il existe d'autres options pour indiquer à LightBurn comment positionner le motif dans la zone de travail de votre machine.

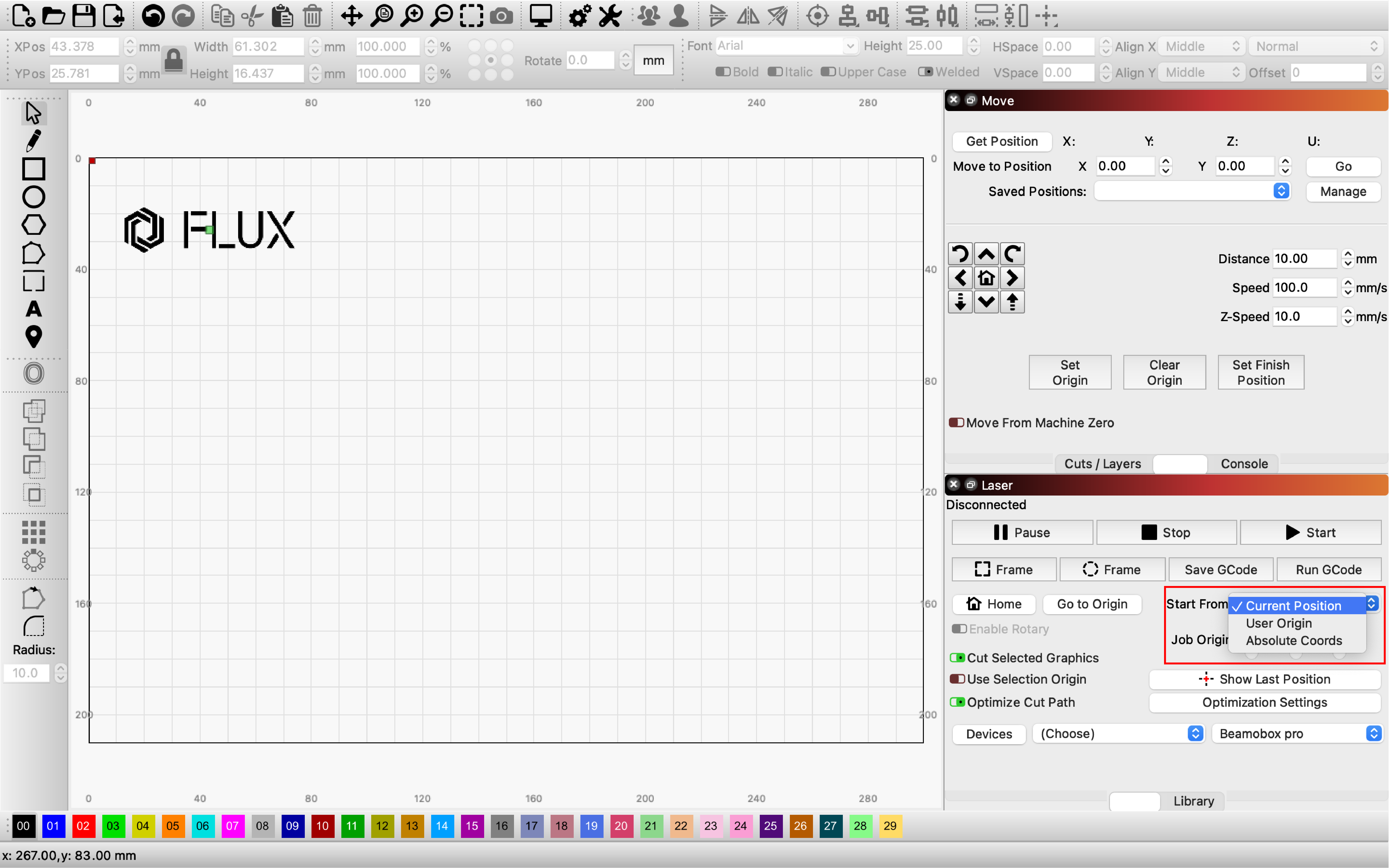

Position actuelle

Le travail de découpe / gravure s'effectue à partir de la position actuelle de la tête laser.

Origine du travail

Paramètre "Origine du travail" indiquera à LightBurn comment positionner le travail par rapport au laser.

(L'indicateur vert "Origine du travail" affiché dans la fenêtre d'édition principale se déplacera lorsque vous modifierez vos paramètres.)

____________________________________________________________________________________

Paramètres recommandés pour les matériaux

Beambox

Beambox Pro

_________________________________________________________________________________

Gravure rotative

Veuillez vous référer à l'article correspondant selon le module rotatif utilisé.

Câble de connexion LightBurn - Module rotatif Beambox (Pro) 1.0

Câble de connexion LightBurn - Module rotatif Beambox (Pro) 2.0
