#904 Échec du homing

En raison de la complexité de la cause derrière #904, il est important de noter que la lecture de cet article peut ne pas fournir une solution immédiate à votre problème. Néanmoins, en suivant attentivement les étapes ci-dessous, vous recueillerez des informations précieuses qui aideront vos revendeurs ou le support FLUX à identifier le problème plus efficacement. Cela permettra de réduire le temps global nécessaire au dépannage.

Désactiver le mode rotatif :

Dans certains cas, les utilisateurs ont oublié de désactiver le module rotatif, ce qui a provoqué une erreur de prise d'origine (homing).

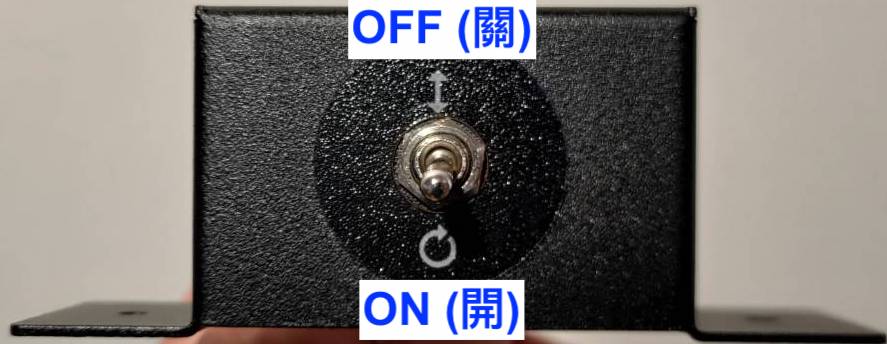

Si vous avez utilisé un accessoire rotatif, désactivez-le en changeant l'interrupteur sur la position ( ↕ ) .

Étape 0 - Utilisez la liste de contrôle tout en suivant les étapes :

Cette liste de contrôle sera utilisée pour enregistrer toutes vos actions effectuées dans cet article.
Après avoir rempli la liste de contrôle, veuillez l'imprimer pour l'enregistrer au format PDF et l'envoyer à votre revendeur ou au support FLUX si nécessaire. Ces informations nous seront utiles pour dépanner et cerner le problème.
Veuillez vous référer au lien : 6-7 #904 Liste de contrôle d'échec de référencement (série Beambox)

Étape 1 - Vérifiez si la tête laser est physiquement bloquée :

• Éteignez la machine et débranchez le cordon d'alimentation.
• Déplacez manuellement la tête laser vers les quatre coins.
  (*Un HEXA est utilisé pour démontrer le comportement dans la vidéo.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 1.1 - Lubrifier les rails :

• Veuillez vous référer aux instructions du lien ci-dessous pour lubrifier les rails.
  [5-6 Lubrification]
• Après la lubrification, essayez de déplacer à nouveau la tête laser et voyez si elle peut se déplacer comme à l'étape 1.
  (*Un HEXA est utilisé pour démontrer le comportement dans la vidéo.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 2 - Exclure la possibilité de problèmes de firmware :

Parfois, le problème de référencement peut être dû à un firmware mal installé.
La réinitialisation du système est un moyen simple et rapide de résoudre le problème de référencement.

• Tout d'abord, essayez de réinitialiser les paramètres de la carte mère.

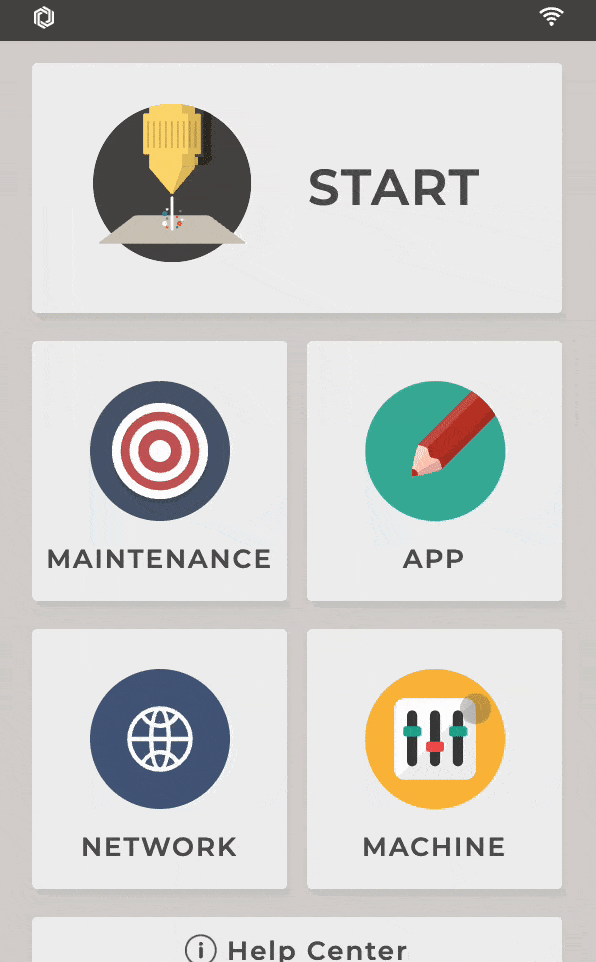

  (Machine > Paramètres matériels > Réinitialiser les paramètres de la carte mère)



• Ensuite, essayez de réinitialiser aux paramètres d'usine. (Machine > Réinitialiser aux paramètres d'usine)


• Enfin, mettez à jour le firmware vers la dernière version et essayez à nouveau le référencement.
  (Machine > Mettre à jour vers le dernier firmware) ou vous pouvez utiliser Beam Studio pour mettre à jour. (Link)


Déterminez votre résultat et la prochaine action à entreprendre :

Étape 3 - Vérifier le comportement de votre machine lors de la prise d'origine :

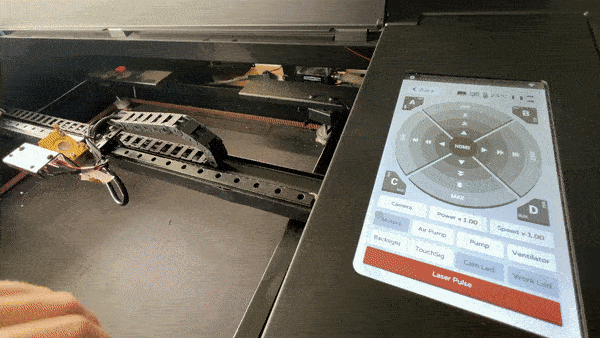

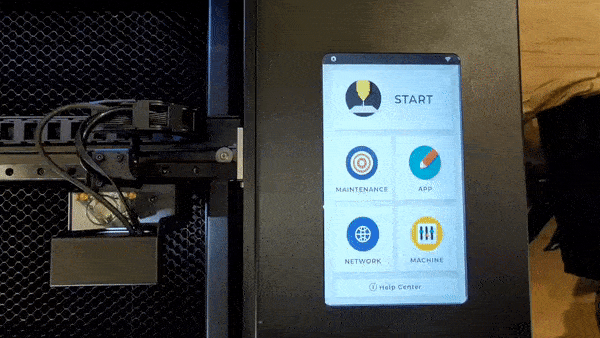

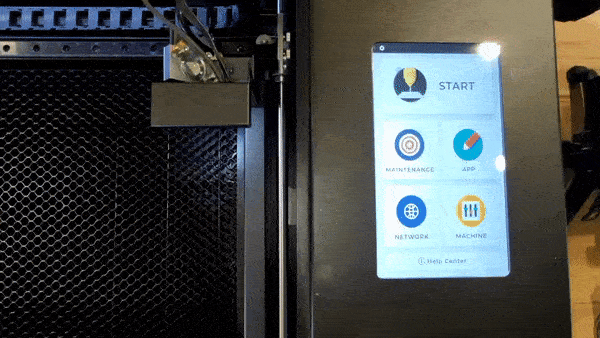

Veuillez allumer la machine et appuyer sur "Maintenir" pour démarrer la prise d'origine et déterminer quel comportement est similaire à celui de votre machine et agir en conséquence.

Étape 4 - Reflasher la carte SD:

Parfois, si le système d'exploitation de la carte SD est corrompu, le problème de homing ne sera pas résolu en réinitialisant et en mettant à jour le firmware. Il devra être complètement réécrit en reflashant la carte SD.

• Veuillez vous référer aux instructions du lien ci-dessous pour reflasher votre carte SD.
  [7-5 Beambox - Reflasher la carte SD]

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 5 - Échanger le DriverIC:

Le DriverIC est un composant sur la carte mère et il est utilisé pour piloter le moteur afin de faire bouger la tête laser dans différentes directions. Dans cette étape, nous devrons tester si le problème de homing est causé par le DriverIC.

1. Éteignez la machine.
2. Ouvrez le couvercle latéral pour trouver la carte mère. Veuillez vous référer à l' article où il est mentionné comment ouvrir le couvercle.
3. Débranchez le circuit intégré de commande de l'axe X. Veuillez vous référer au schéma.
   (Assurez-vous de vous souvenir quel circuit intégré correspond à quel axe à l'origine)
4. Débranchez le circuit intégré de commande de l'axe Y. Veuillez vous référer au schéma.
5. Échangez les deux circuits intégrés de commande et assurez-vous que le sens est le même que sur le schéma.
6. Allumez la machine et essayez à nouveau le référencement.

Démonstration:

(Cette vidéo montre l'échange des circuits intégrés des axes X et Y.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 6 - Vérifiez les interrupteurs de fin de course :

Un interrupteur de fin de course est utilisé pour arrêter la tête laser lorsqu'elle atteint l'extrémité.
Les problèmes de référencement peuvent être causés par un interrupteur de fin de course défectueux, ce qui entraînera l'arrêt de la tête laser trop tôt ou pas du tout.

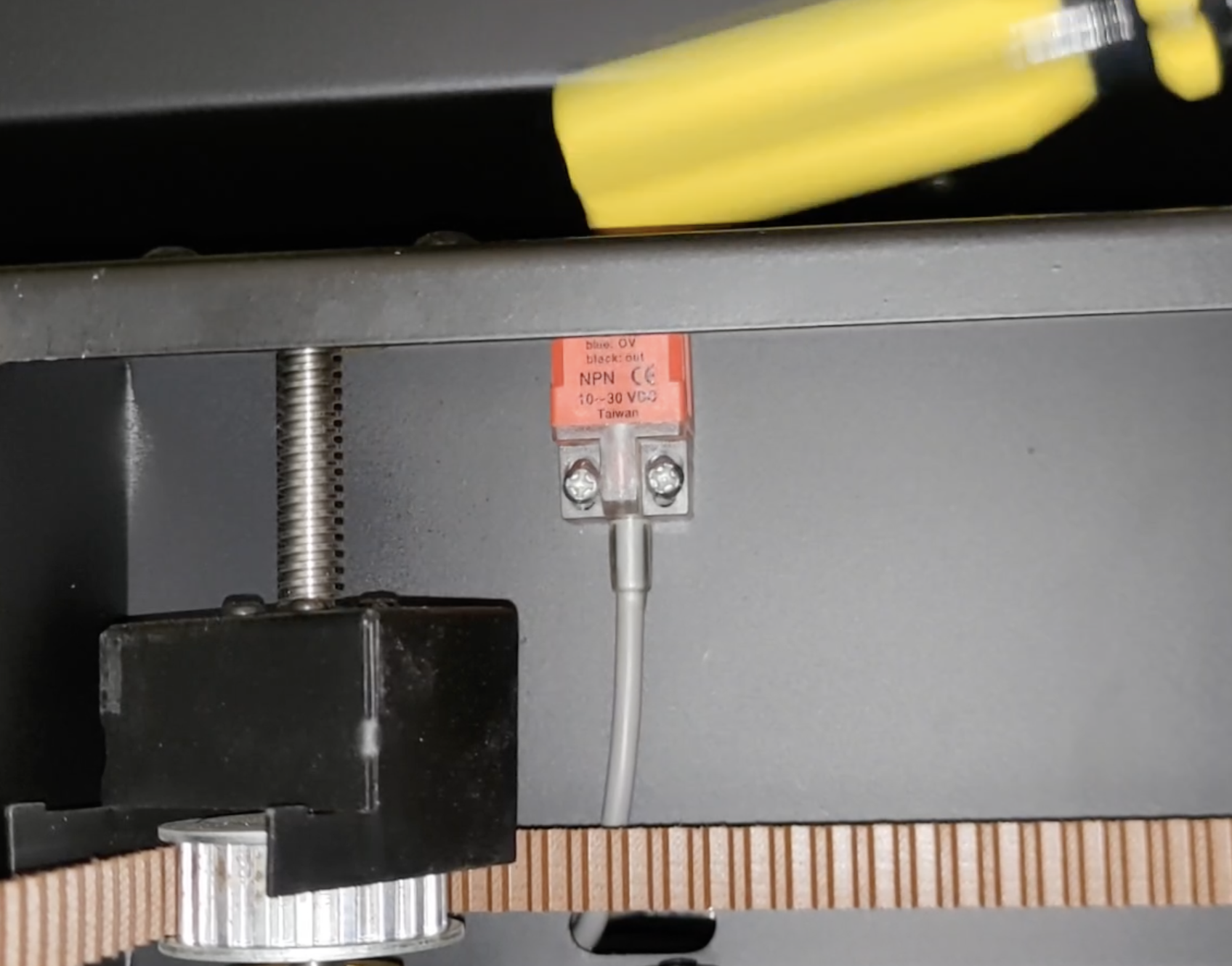

• Veuillez regarder la vidéo ci-dessous pour vérifier si les icônes de l'interrupteur de fin de course réagissent correctement lorsqu'un tournevis s'approche.
  • Métal s'approche = LED rouge éteinte = icône fermée
  • Métal s'éloigne = LED rouge allumée = icône ouverte


Déterminez votre résultat et la prochaine action à entreprendre :

Étape 7 - Vérifiez le nivellement de l'axe X :

• Reportez-vous au lien ci-dessous pour savoir comment tester et ajuster le nivellement de l'axe X.
  Assurez-vous que la poulie/roue n'est pas desserrée, en vous référant à la fin de la vidéo.
  [5-29 Réglage du nivellement de l'axe X]

Déterminez votre résultat et la prochaine action à entreprendre :

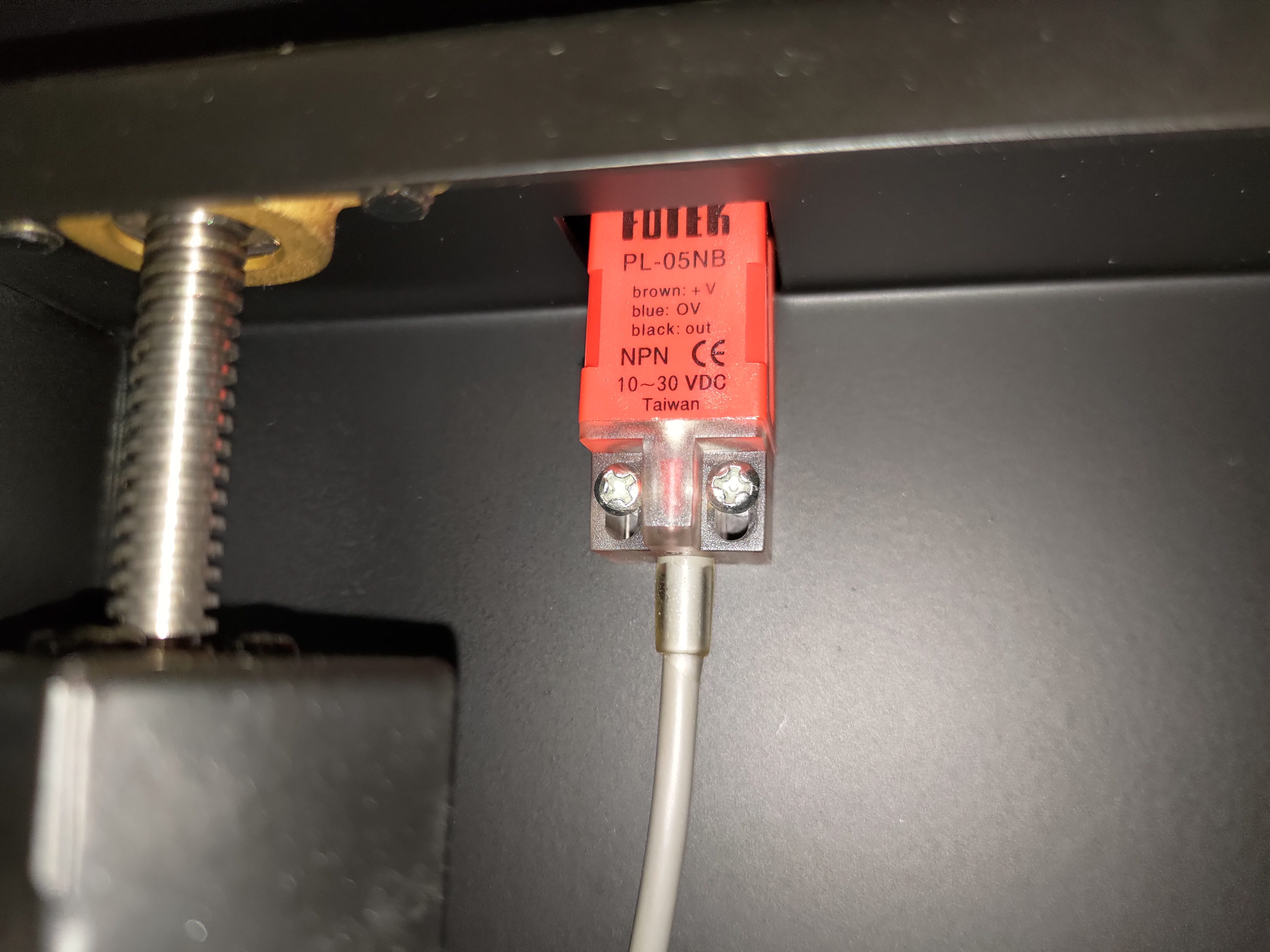

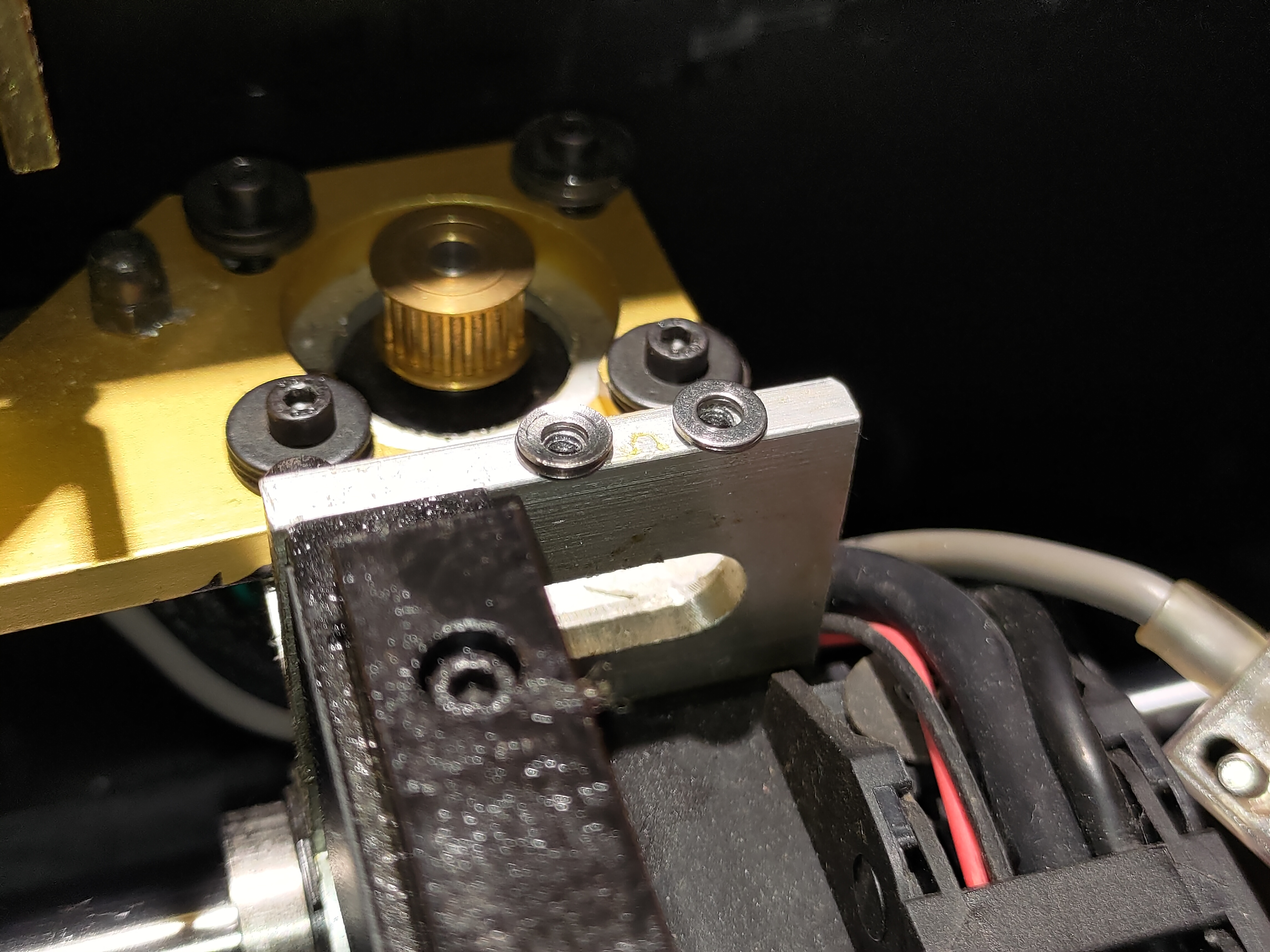

Étape 8 - Réglage de l'interrupteur de fin de course de l'axe Y :

La zone de détection de l'interrupteur de fin de course peut ne pas être suffisante en raison d'une position trop haute ou trop basse.

• Veuillez d'abord prendre une photo pour enregistrer la position d'origine de l'interrupteur.



• Veuillez desserrer un peu ces deux vis et le pousser vers le haut, puis essayez de revenir à l'origine.



• Si le fait de le pousser vers le haut n'aide pas, essayez de le pousser vers le bas et essayez à nouveau de revenir à l'origine.



• Si le fait de le pousser vers le bas n'aide pas, essayez de le déplacer vers le centre et essayez à nouveau de revenir à l'origine.


Déterminez votre résultat et la prochaine action à entreprendre :

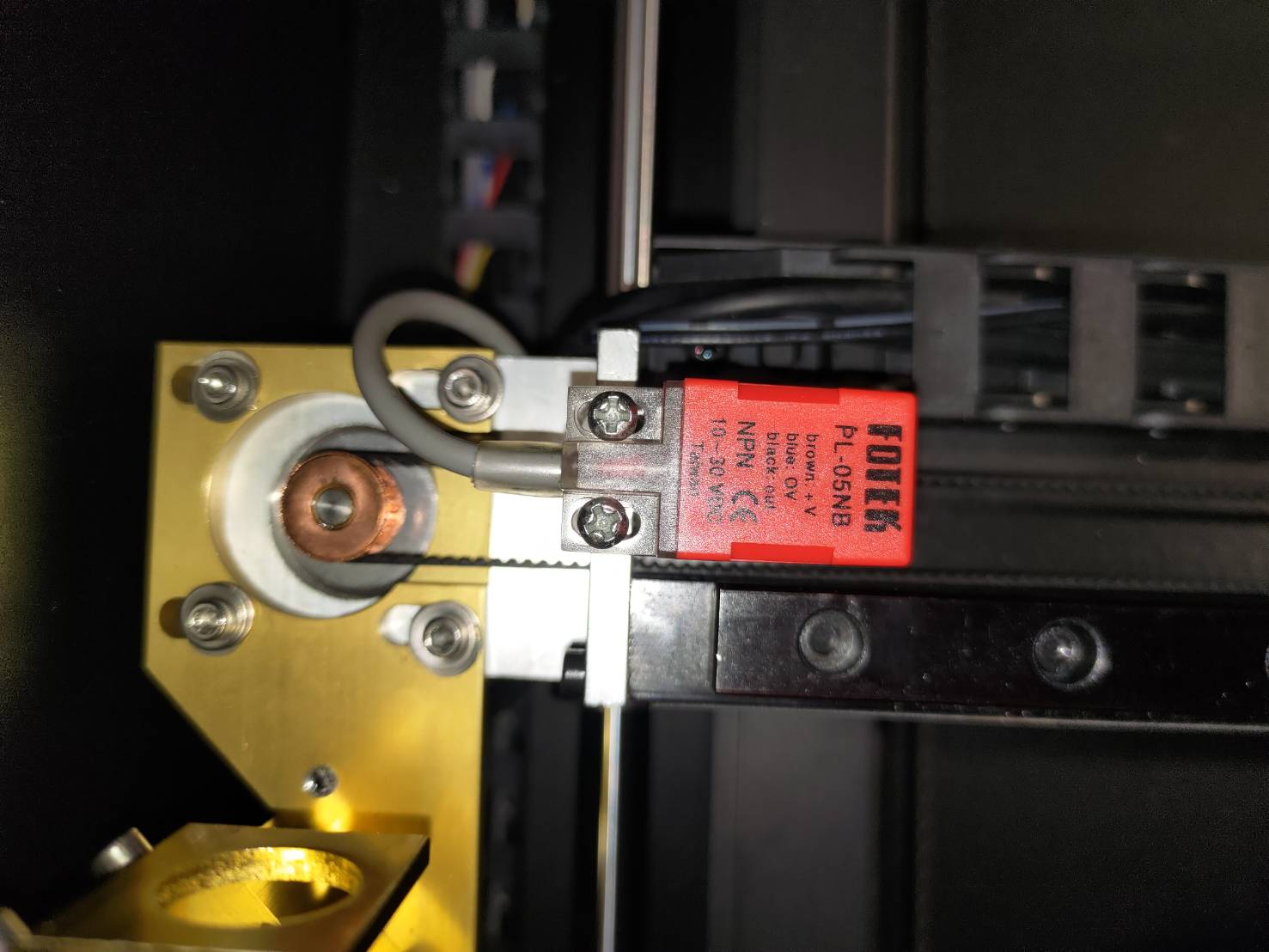

Étape 8.1 - Réglage de l'interrupteur de fin de course de l'axe X :

• La zone de détection du fin de course peut ne pas être suffisante en raison d'une position incorrecte.
  Veuillez d'abord prendre une photo pour enregistrer la position d'origine de l'interrupteur.

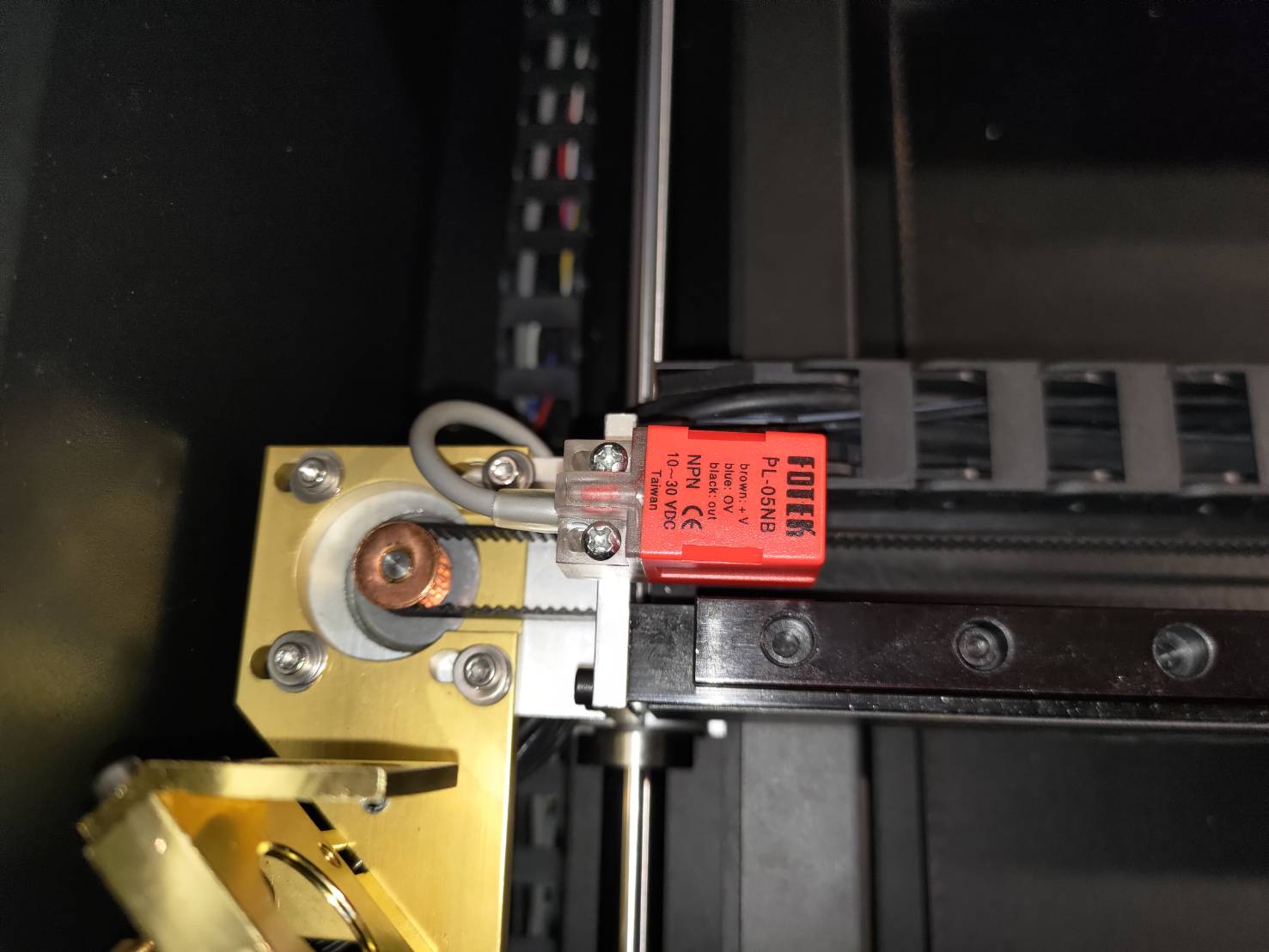

• Veuillez desserrer légèrement ces deux vis et le pousser vers la droite, puis essayez le homing.



• Si le pousser vers la droite n'aide pas, essayez de le pousser vers la gauche et réessayez le homing.



• Si le pousser vers la droite n'aide pas, essayez de le déplacer vers le centre et réessayez le homing.

Déterminez votre résultat et la prochaine action à entreprendre :

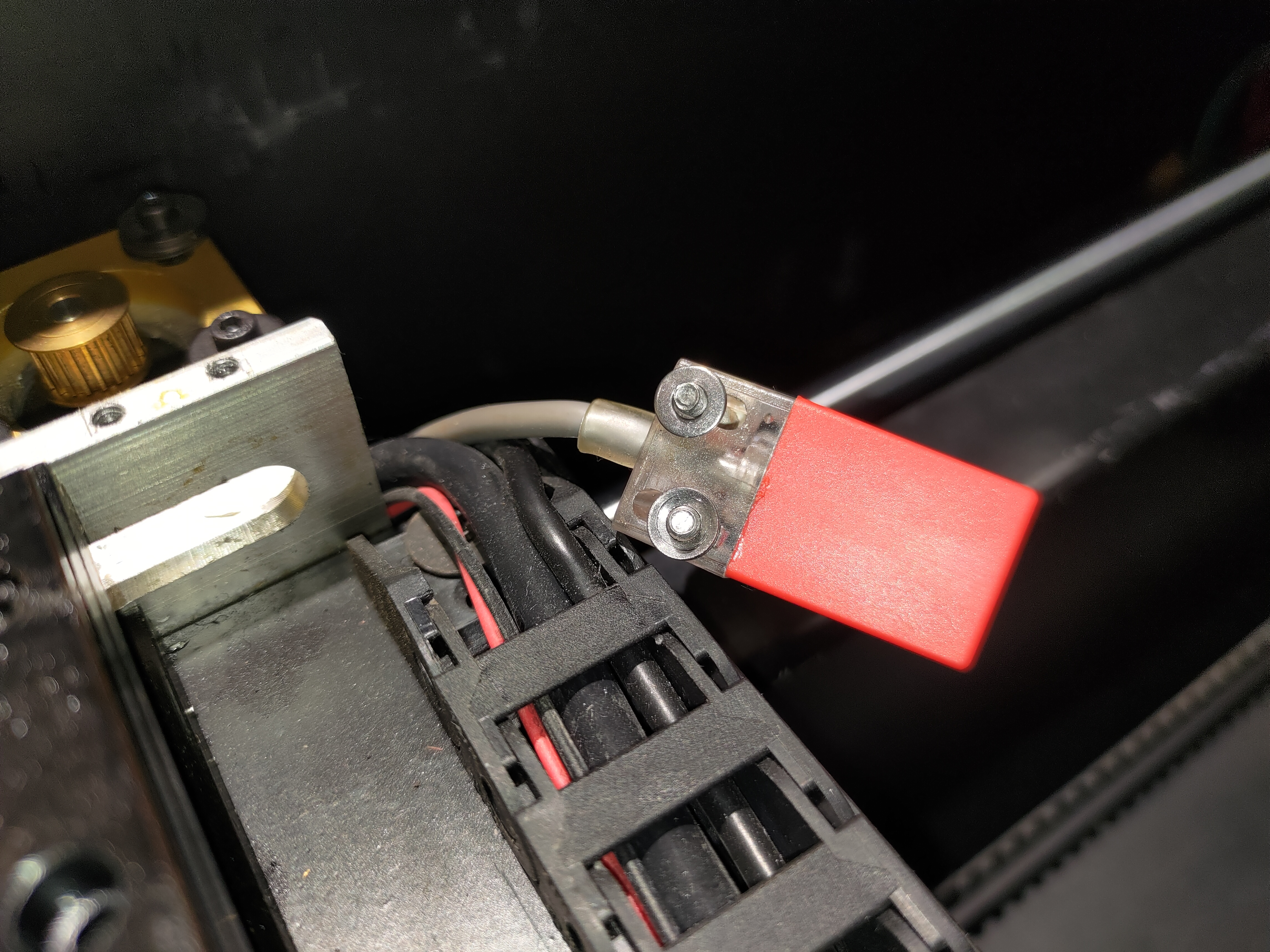

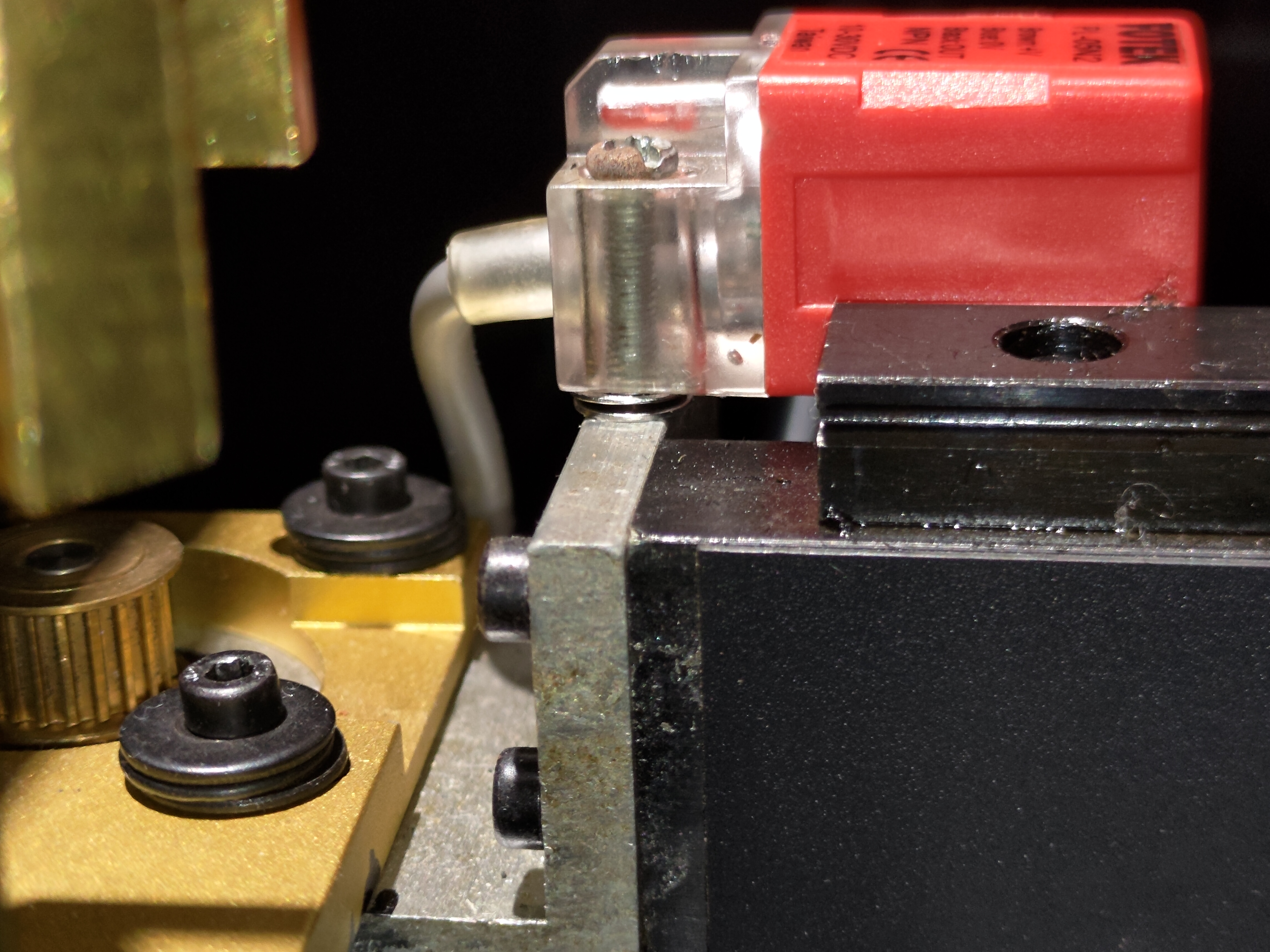

Étape 8.2 - Ajoutez des entretoises/rondelles sous le fin de course de l'axe X :

La zone de détection du fin de course peut ne pas être suffisante en raison d'une position trop basse.

• Retirez le fin de course et ajoutez une ou deux entretoises/rondelles sur chaque vis pour le surélever.

• Essayez à nouveau le homing pour voir si cela fonctionne.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 9 - Signalez au revendeur local ou au support FLUX :

• Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contactez le service client]
• Assurez-vous d'avoir complété la liste de contrôle et enregistrez-le au format PDF afin de pouvoir partager vos actions.

*Les informations collectées telles que les photos ou vidéos montrant le problème de votre machine dans cet article devront être partagées avec le revendeur ou le support FLUX.
