#900 Refroidisseur éteint / Défaillance du système de refroidissement

FLUX Support Team
  • Mise à jour

Description:

L'erreur apparaît lorsqu'une faible vitesse d'écoulement est détectée dans le système et la tâche sera mise en pause.
La lenteur de la vitesse entraînera un fonctionnement du tube laser à une température plus élevée et réduira la durée de vie du tube.

Veuillez suivre les instructions ci-dessous pour résoudre le problème.


Causes possibles

  1. Le système échoue (Re-mettre à jour le firmware, réinitialiser aux paramètres d'usine ou reflasher la carte SD).
  2. Le niveau d'eau dans la pompe à eau n'est pas suffisant.
  3. Les tuyaux d'eau sont pliés, ce qui entraîne une faible vitesse d'écoulement.
  4. La pompe à eau s'arrête de fonctionner et ne pompe plus d'eau.
  5. Le réservoir d'eau de la pompe à eau fuit.
  6. La carte mère/MB/motherboard fonctionne mal et ne parvient pas à capturer le signal.
  7. Le capteur de débit n'envoie pas de signal de la vitesse d'écoulement.
  8. Le tube laser s'est cassé et de l'eau s'en est échappée.
  9. L'alimentation électrique 12V (12V PSU) fonctionne mal. (Moins probable)

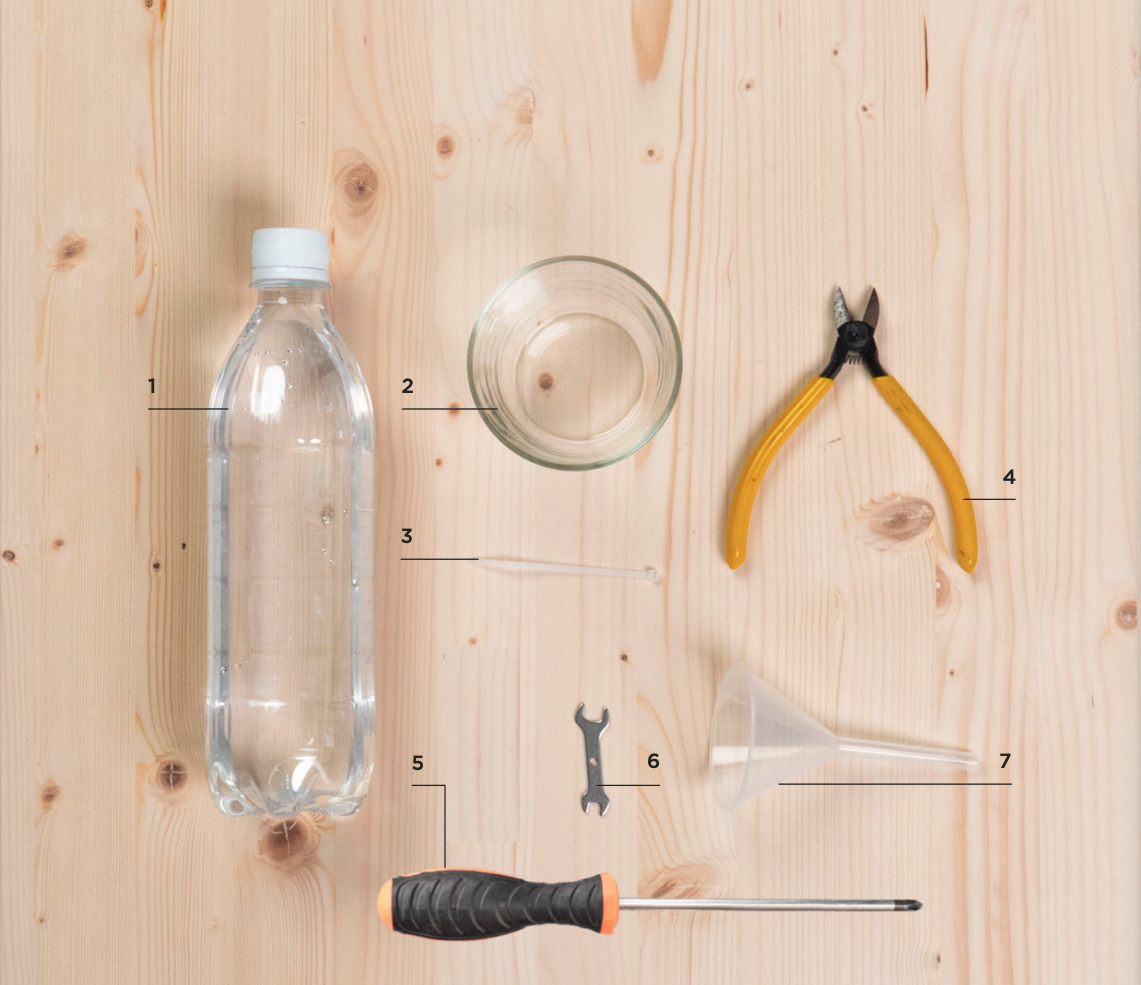

Éléments de préparation :

Auto-préparation :
1｜Eau distillée
2｜Récipient d'eau
3｜Attache de câble
4｜Pinces diagonales

Inclus dans la boîte d'accessoires：
5｜Tournevis cruciforme
6｜Double tête clé
7｜Entonnoir
BB 6-4 工具.png





Étape 0 - Utilisez la liste de contrôle tout en suivant les étapes :

Cette liste de contrôle sera utilisée pour enregistrer toutes les actions que vous avez effectuées dans cet article.
Après avoir rempli la liste de contrôle, veuillez l'imprimer pour l'enregistrer au format PDF et l'envoyer à votre revendeur ou au support FLUX si nécessaire. Ces informations nous seront utiles pour dépanner et cerner le problème.
Veuillez vous référer au lien : 6-4 #900 Cooler Off (Beambox)



Étape 1 - Vérifiez si le niveau d'eau est à 80% :

Si votre machine n'a pas assez d'eau, cela peut affecter la vitesse d'écoulement et la rendre plus faible.

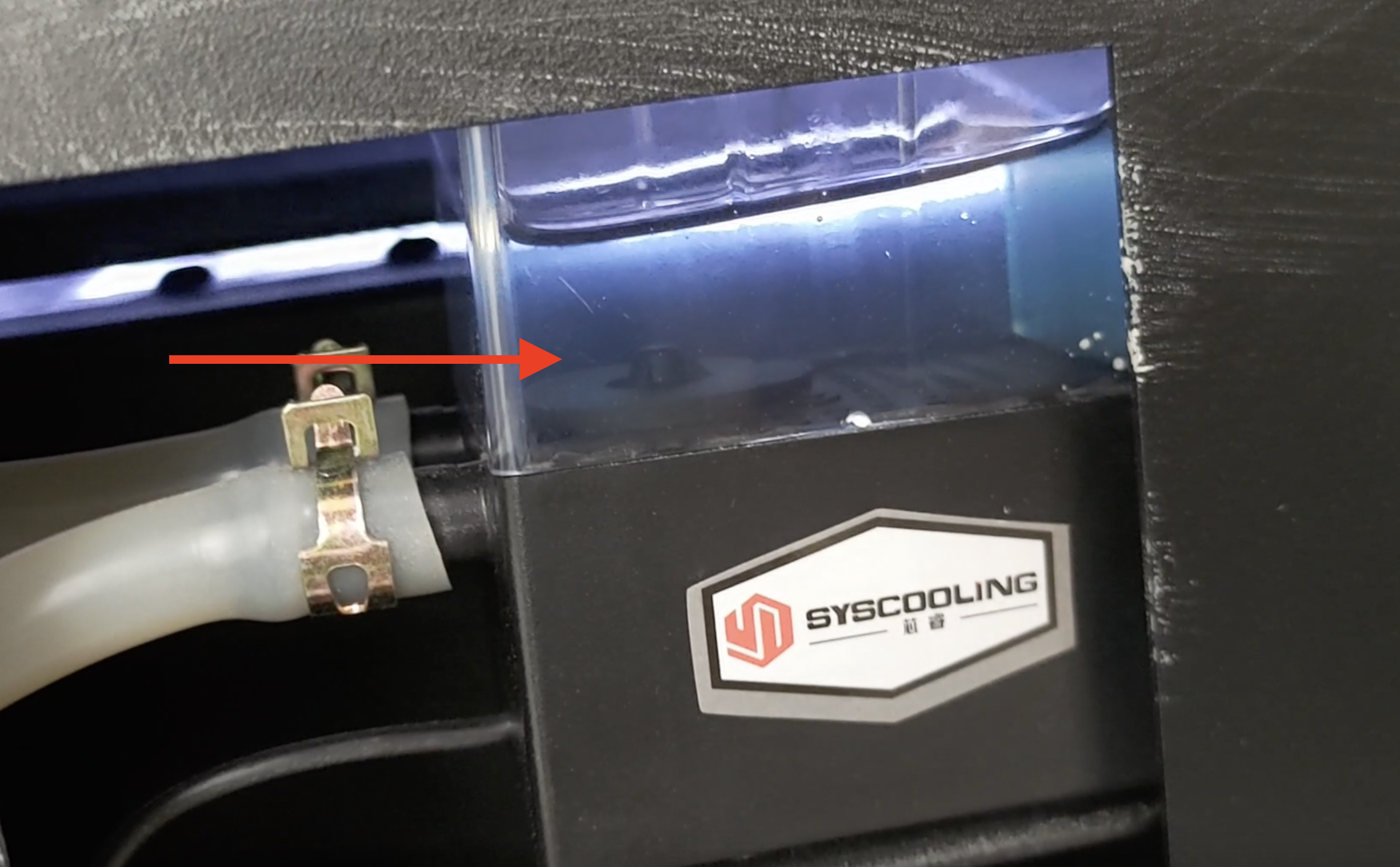

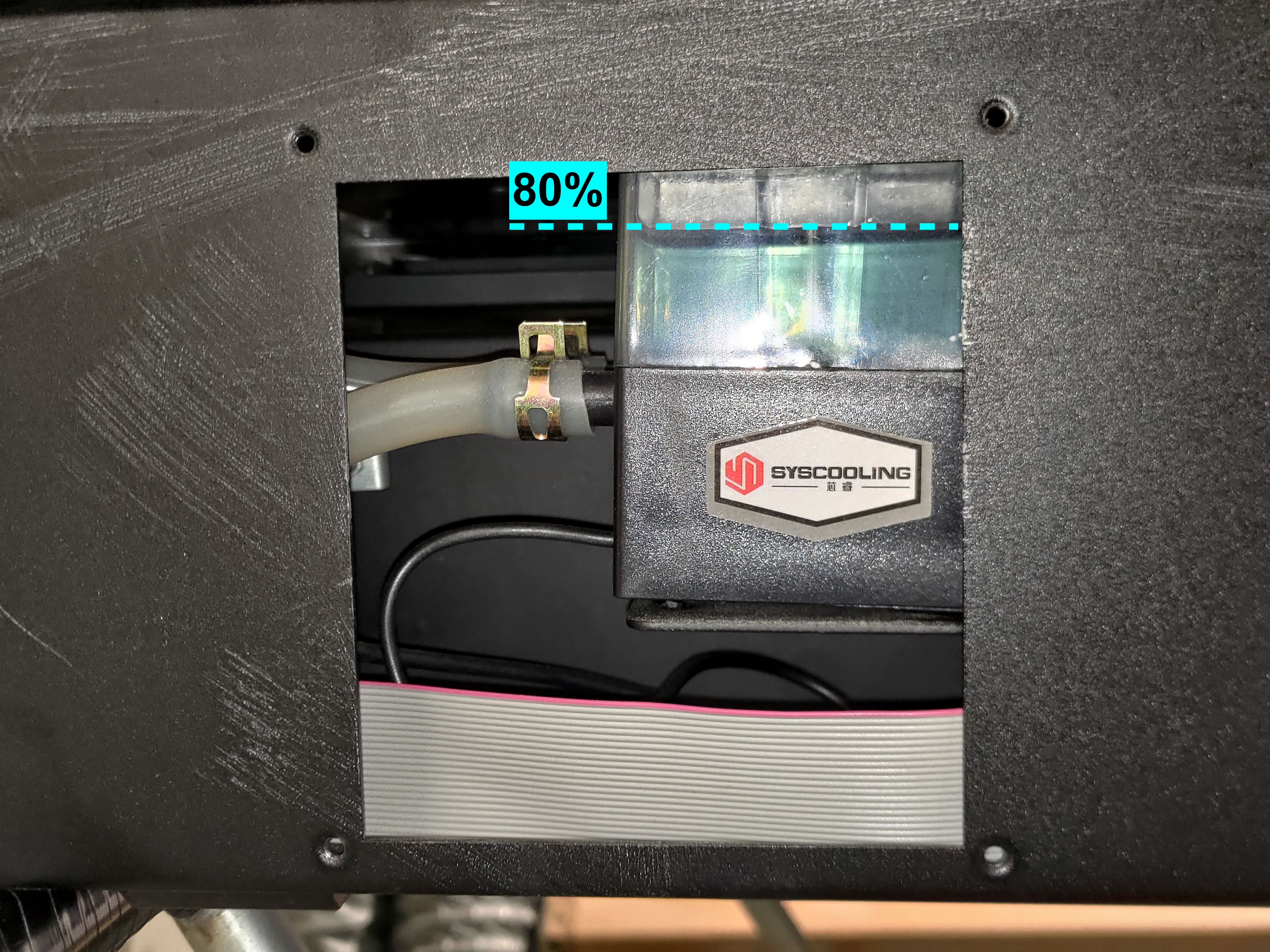

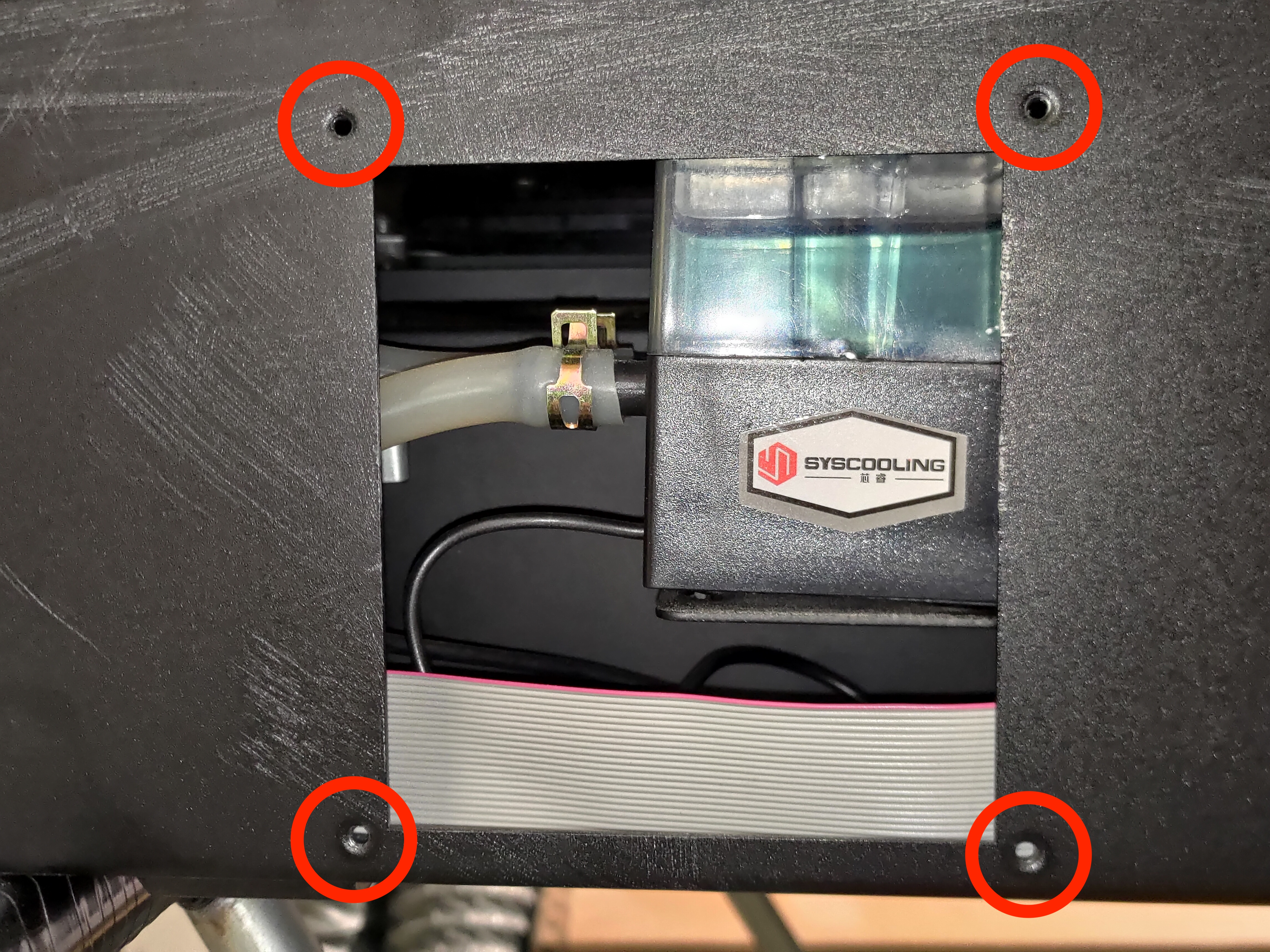

  • Ouvrez le couvercle de la pompe à eau avec un tournevis cruciforme et vérifiez si l'eau est remplie à 80%.4顆螺絲.jpg80%.jpg
  • Vérifiez s'il y a une fuite sur la pompepump_leaks.gif



Déterminez votre résultat et la prochaine action à entreprendre:



Étape 1.1 - Remplissez d'eau:

  • Veuillez vous référer à la vidéo dans le lien ci-dessous pour ajouter plus d'eau à la pompe.
    [5-5 Entretien du refroidisseur d'eau]
  • Après avoir rempli d'eau, veuillez vérifier si le problème est résolu en exécutant une tâche aléatoire.



Déterminez votre résultat et la prochaine action à entreprendre:

  • Oui, le problème est résolu.



l'Étape 2 - Vérifiez si l'eau est propre:

L'eau sale affectera le débit d'eau. Assurez-vous d'avoir de l'eau propre dans le système.

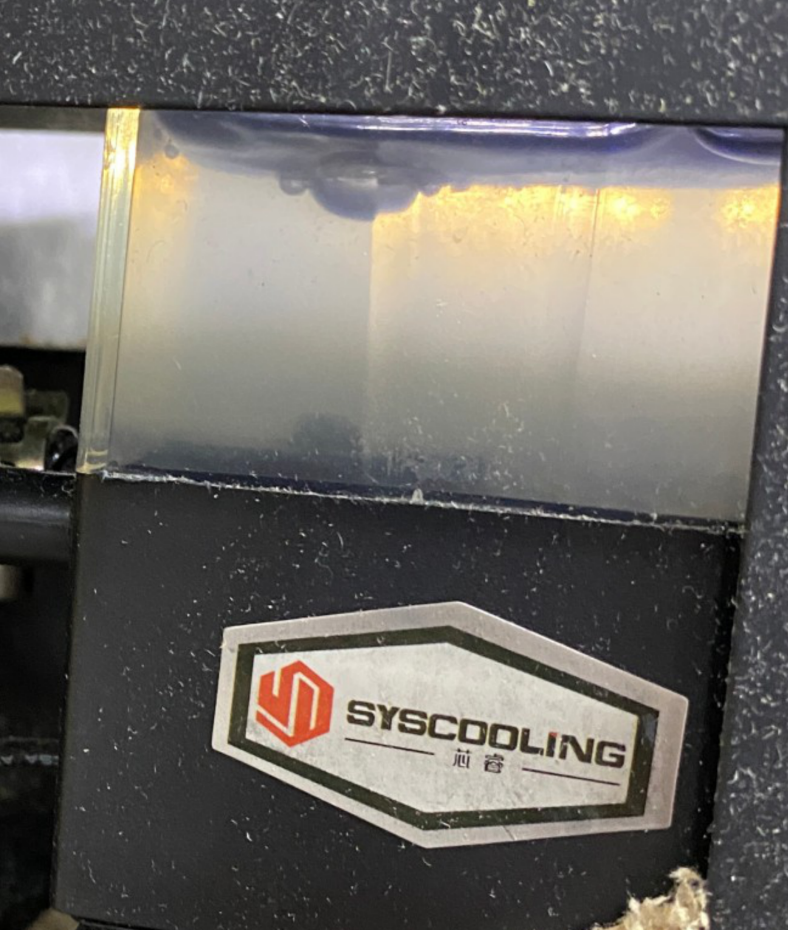

Exemple sale :



Exemple propre :



Déterminez votre résultat et la prochaine action à entreprendre:



Étape 2.1 - Changer l'eau :

  • Veuillez vous référer à la vidéo dans le lien ci-dessous pour changer l'eau.
    [5-5 Entretien du refroidisseur d'eau]
  • Après avoir changé l'eau, veuillez vérifier si le problème est résolu en exécutant une tâche aléatoire.



Déterminez votre résultat et la prochaine action à entreprendre:

  • Oui, le problème est résolu.



Étape 3 - Tester la vitesse d'écoulement :

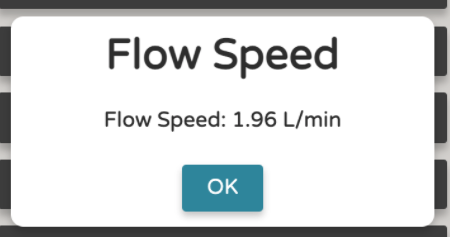

Veuillez effectuer un test de débit pour vérifier si la valeur est normale.
(Panneau de la machine > Machine > Paramètres matériels > Test de vitesse d'écoulement)




Déterminez votre résultat et l'action à entreprendre :

  • 1,0 L/min ou plus = Bonne valeur :
    • L'erreur #900 apparaît toujours pendant les tâches >> Aller à Étape 8 - Reflasher la carte SD
    • L'erreur #900 n'apparaît pas pendant les tâches >> Problème résolu.



Étape 4 - Vérifiez les tuyaux d'eau :

Si vous avez une mauvaise valeur qui est supérieure à 0L/min et inférieure à 1.0L/min, cela indique que l'ensemble de votre système fonctionne correctement, mais que la vitesse d'écoulement est trop faible, ce qui peut être dû au fait que les tuyaux d'eau sont pliés ou entortillés.

  • Tuyau plié : (Mauvais exemple)



Il y a trois endroits où vous pouvez vérifier les tuyaux d'eau.
(Si vos tuyaux sont pliés ou entortillés, veuillez essayer d'ajuster leurs positions.)

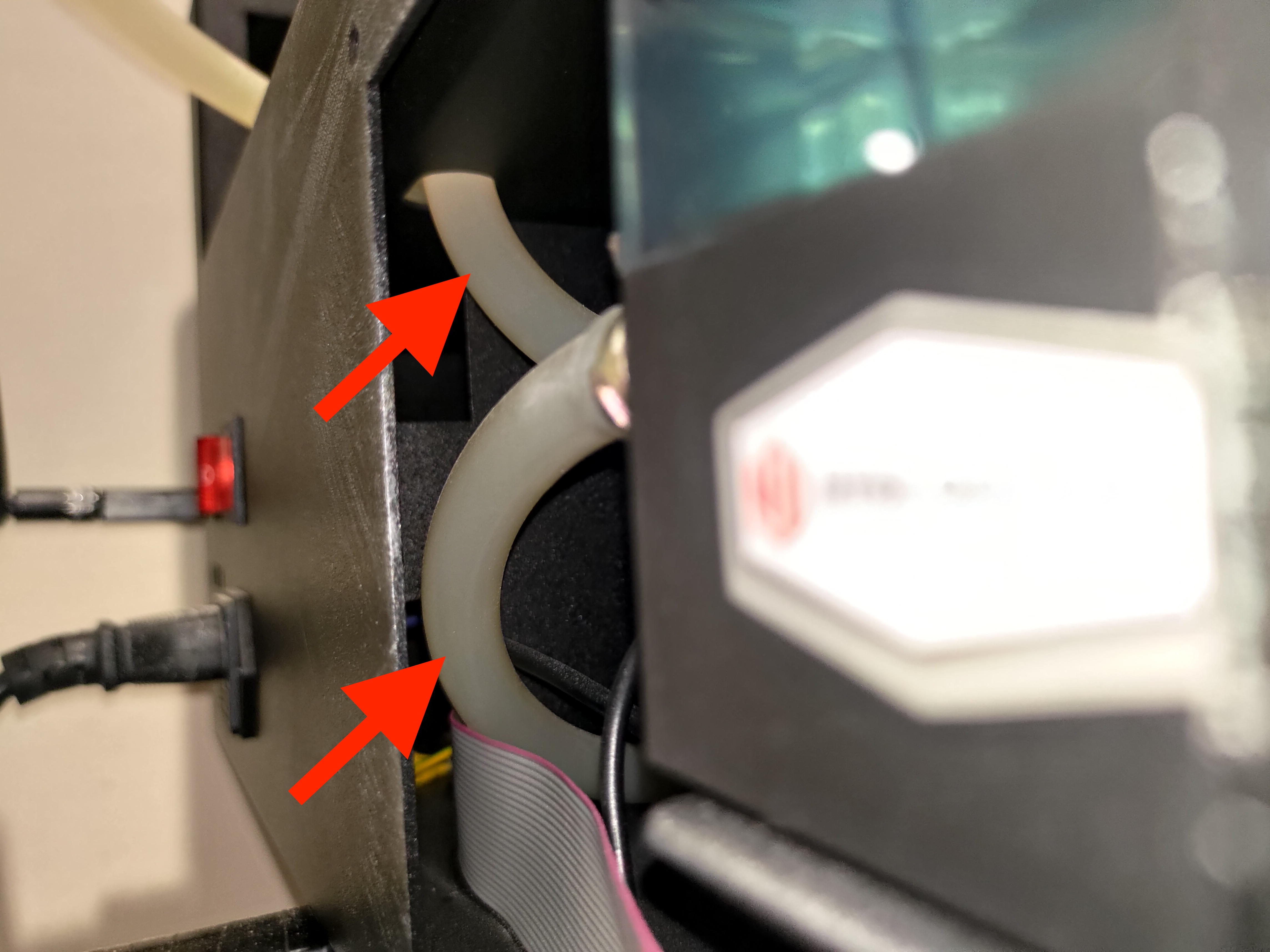

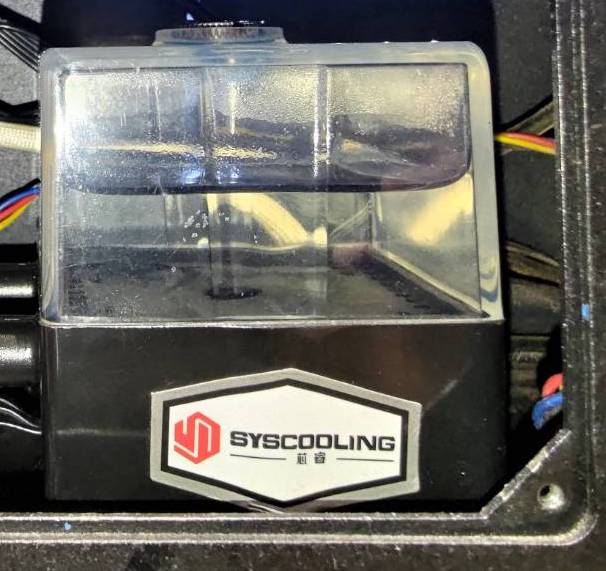

  • Emplacement #1 - Pompe à eau :

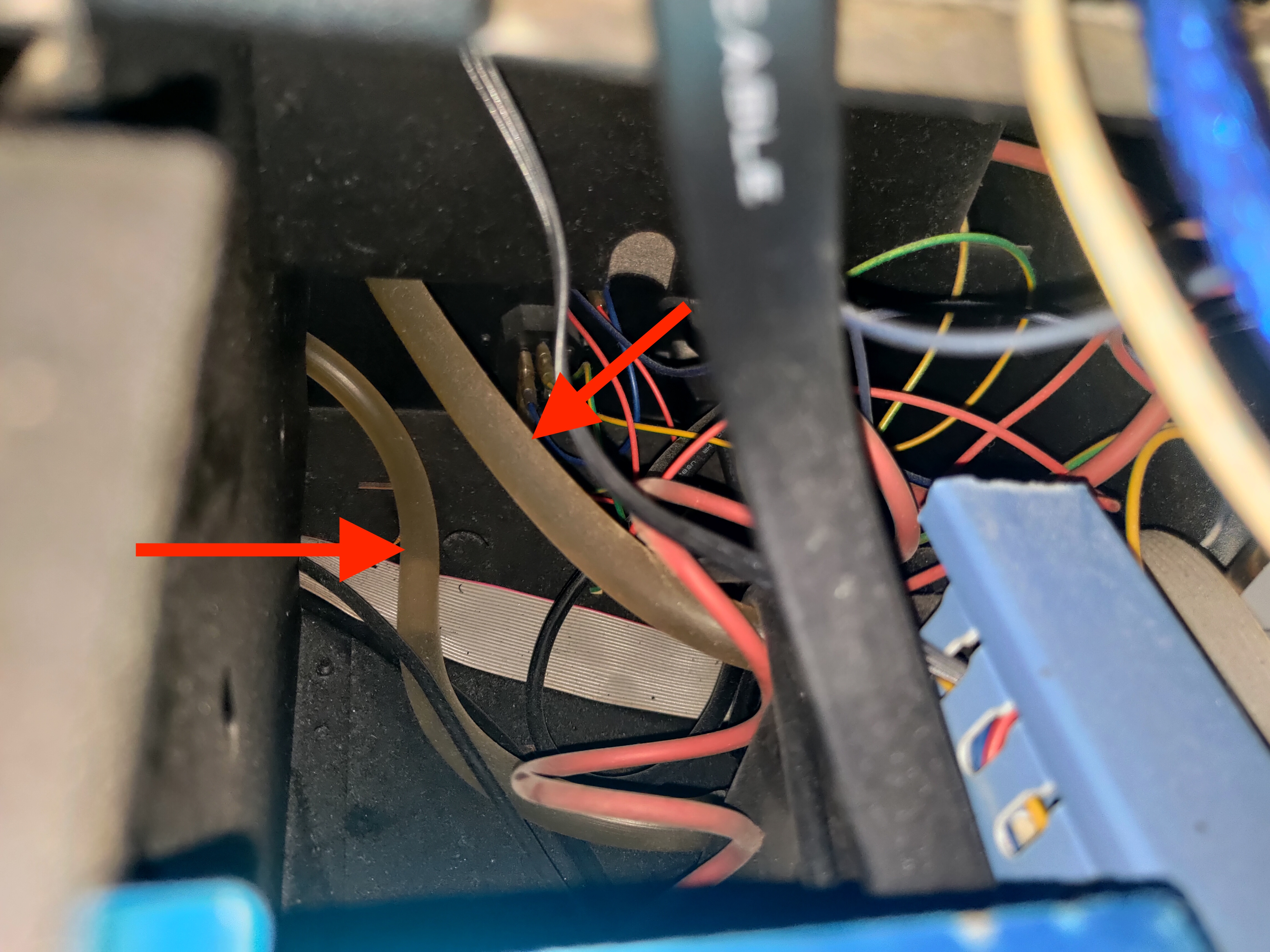

  • Emplacement #2 - Radiateur et ventilateurs de refroidissement :

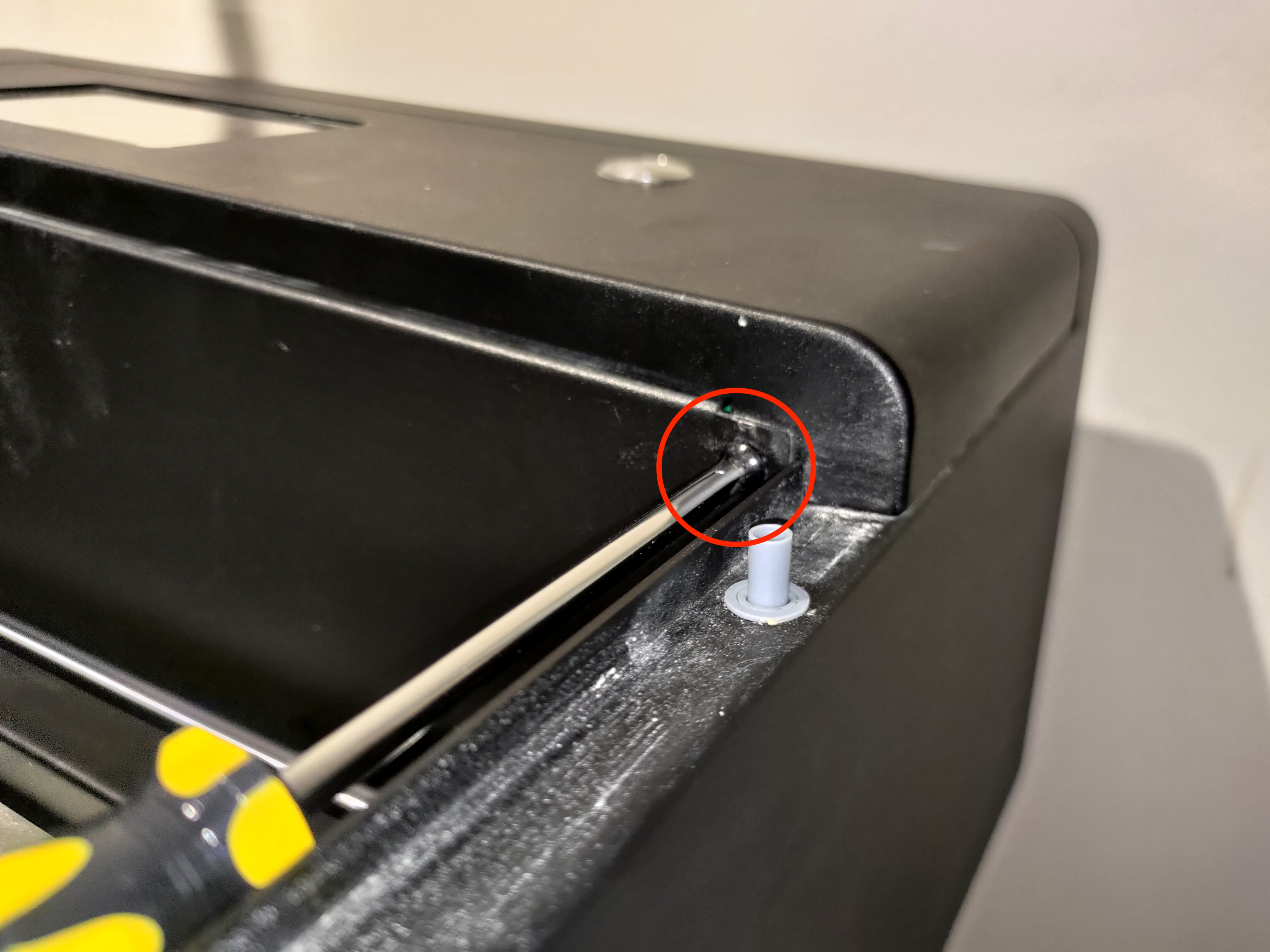

    (Le couvercle latéral doit d'abord être ouvert. Utilisez un tournevis cruciforme pour dévisser cette vis.)

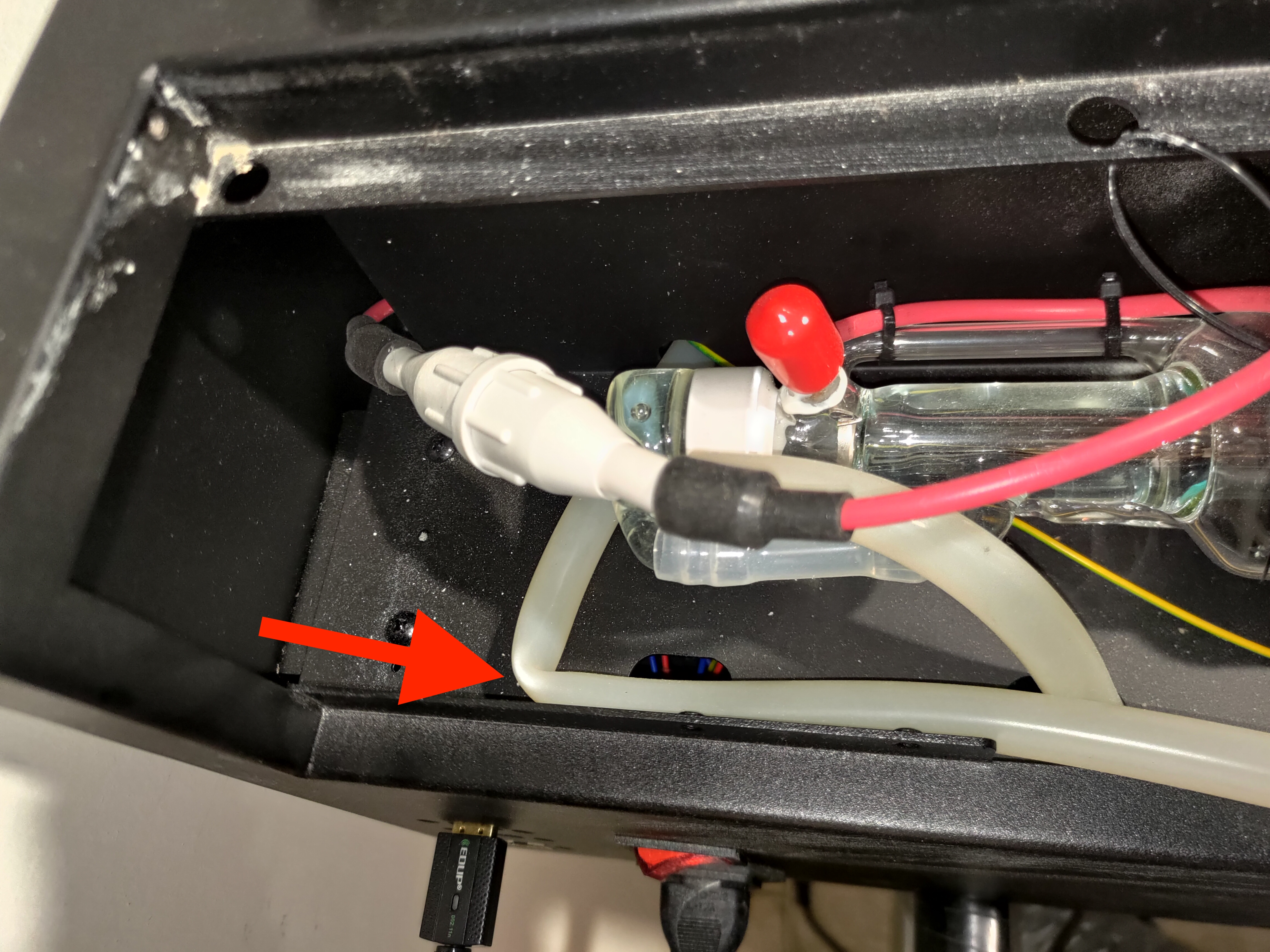

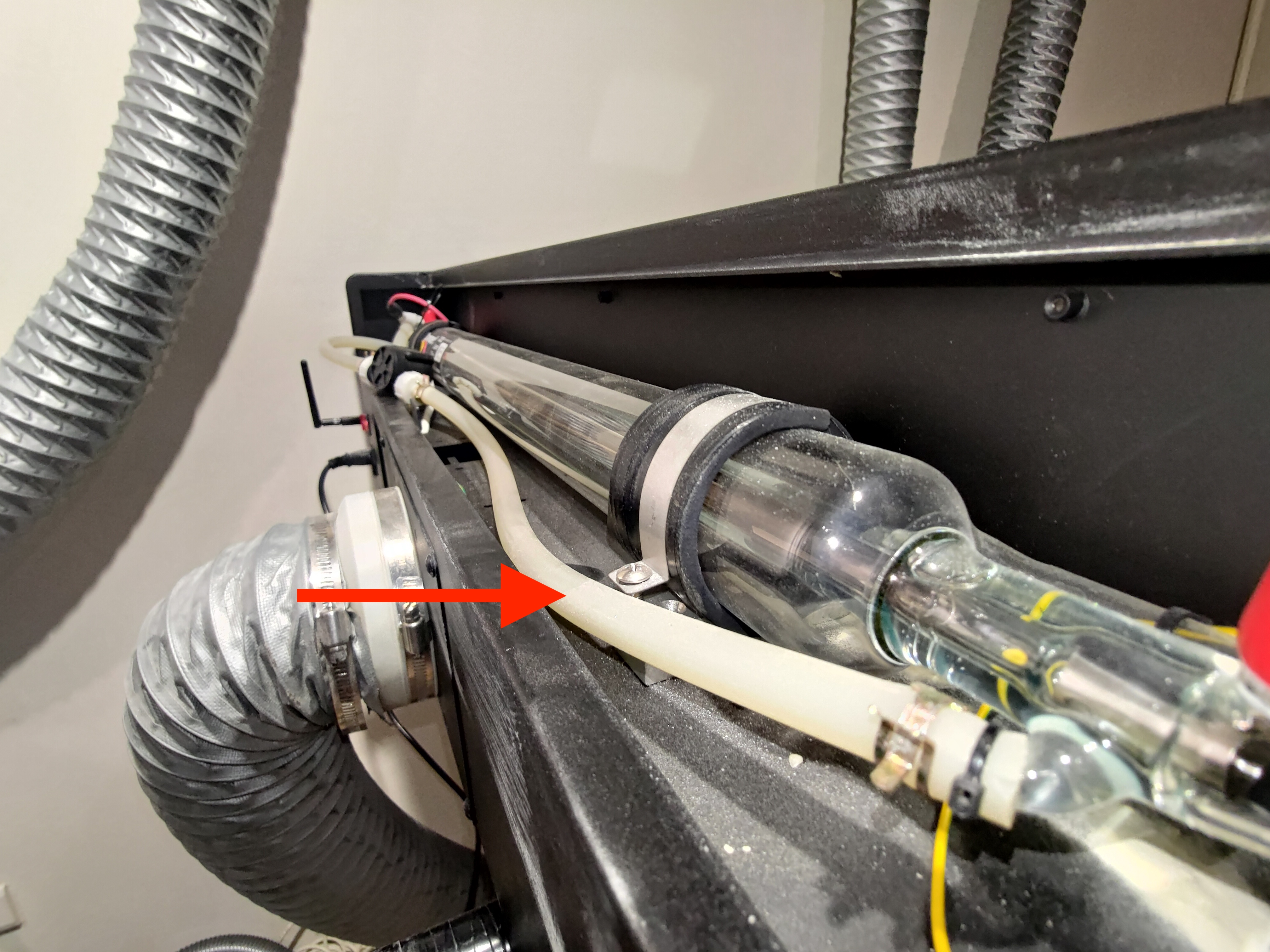

  • Emplacement #3 - Tube laser :

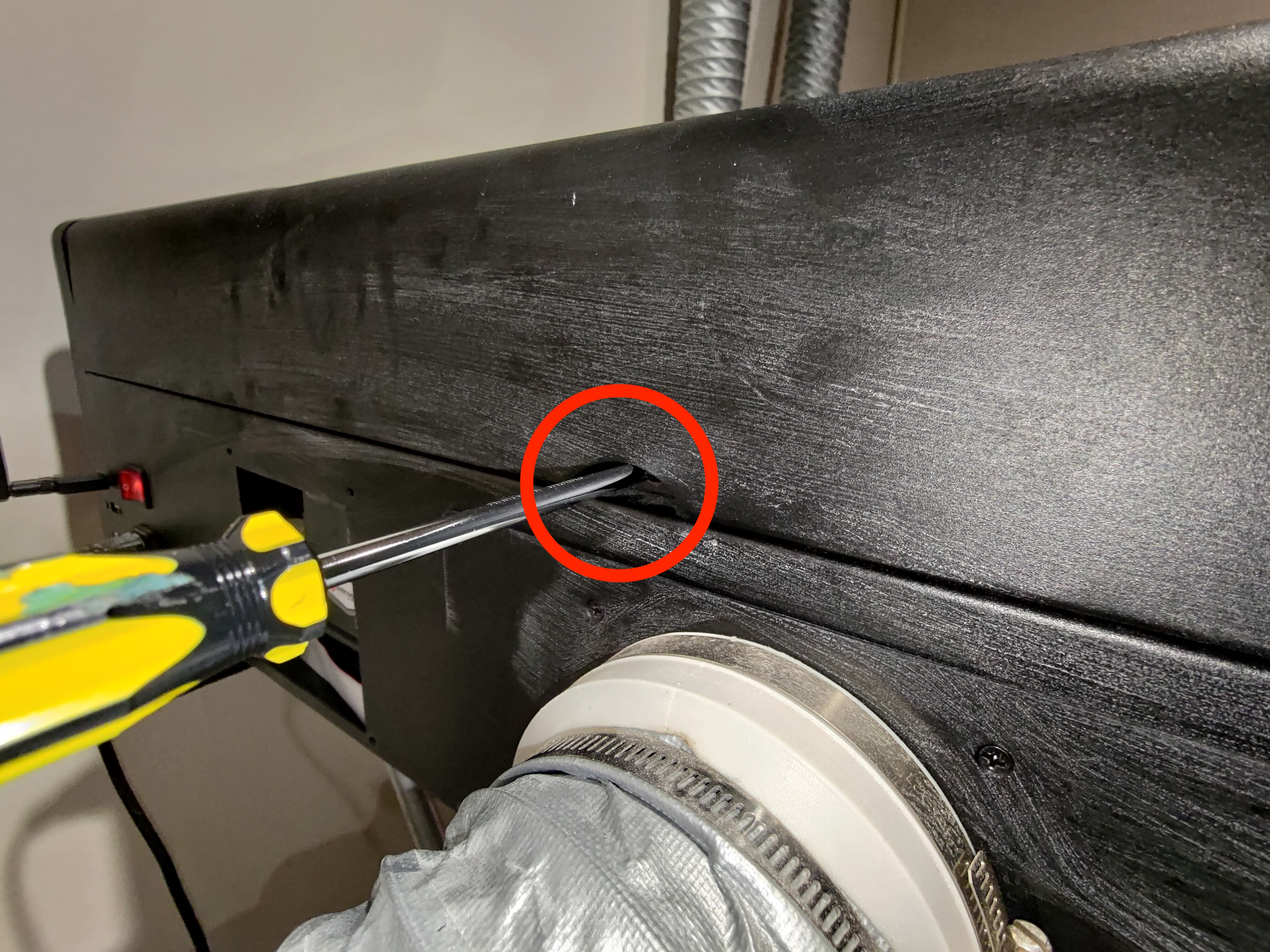

    (Le couvercle arrière doit d'abord être ouvert. Utilisez un tournevis cruciforme pour dévisser cette vis.)

Déterminez votre résultat et la prochaine action à entreprendre:
  • Les tuyaux ont été ajustés et réalignés >> Testez à nouveau la vitesse d'écoulement (Passez à l'étape 3)



Étape 5 - Vérifiez si la pompe à eau peut être activée.

Veuillez consulter la vidéo ci-dessous pour les instructions sur la façon d'effectuer le test.
(Panneau de la machine > Entretien > Pompe > Vérifier la pompe à l'arrière)

  • Comment vérifier :

Si une pompe à eau est activée avec succès, elle aura deux comportements :

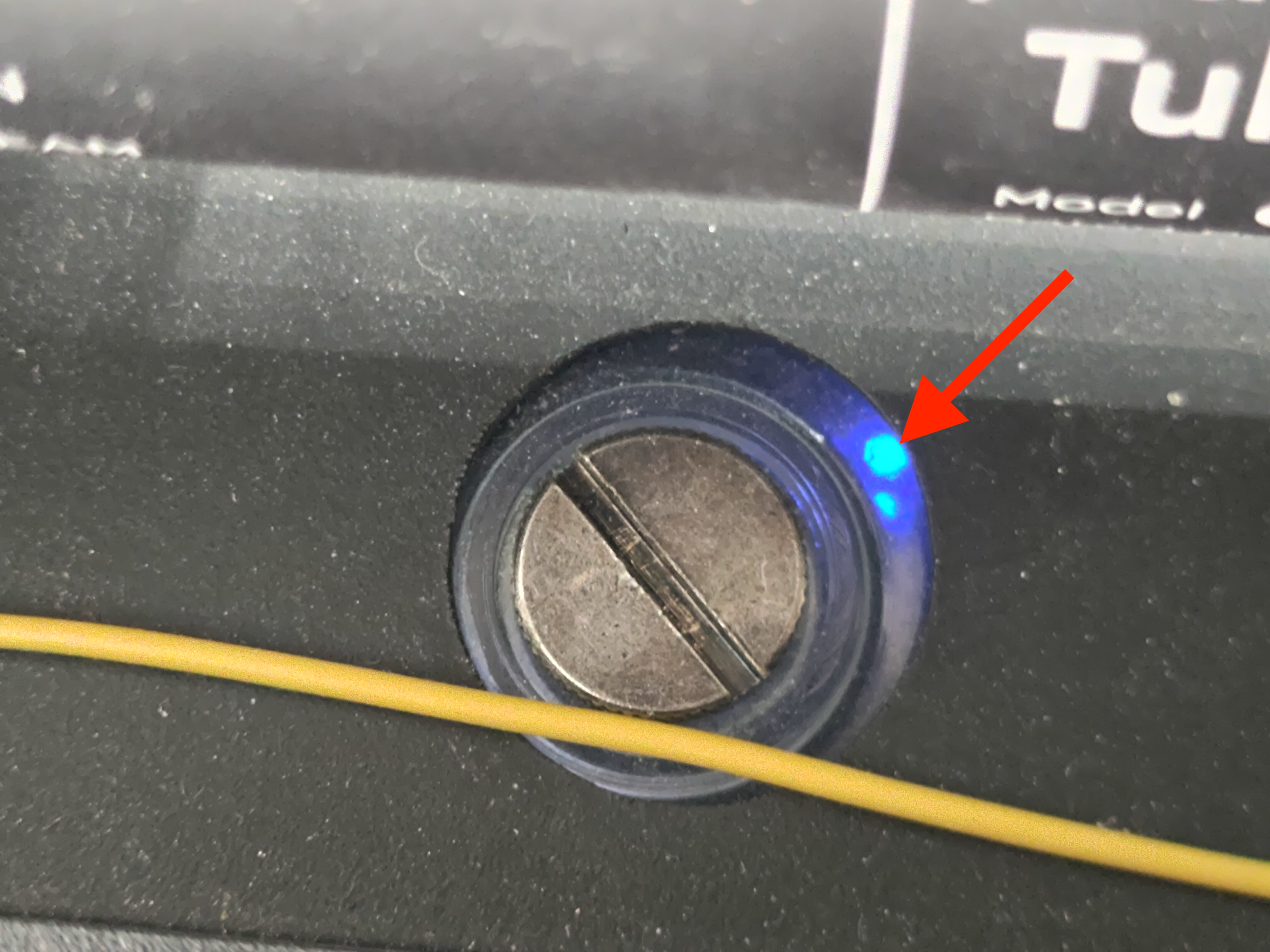

  1. La LED bleue à l'intérieur du réservoir sera allumée.
  2. L'eau à l'intérieur du réservoir sera pompée.
    (Vous devriez voir l'eau s'écouler ou des bulles apparaître légèrement.)

Déterminez votre résultat et la prochaine action à entreprendre:



Étape 6 - Essayez d'activer physiquement la pompe à eau :

Veuillez prendre les mesures suivantes pour essayer d'activer la pompe à eau.

Si la LED bleue est allumée mais que la pompe ne pompe pas :

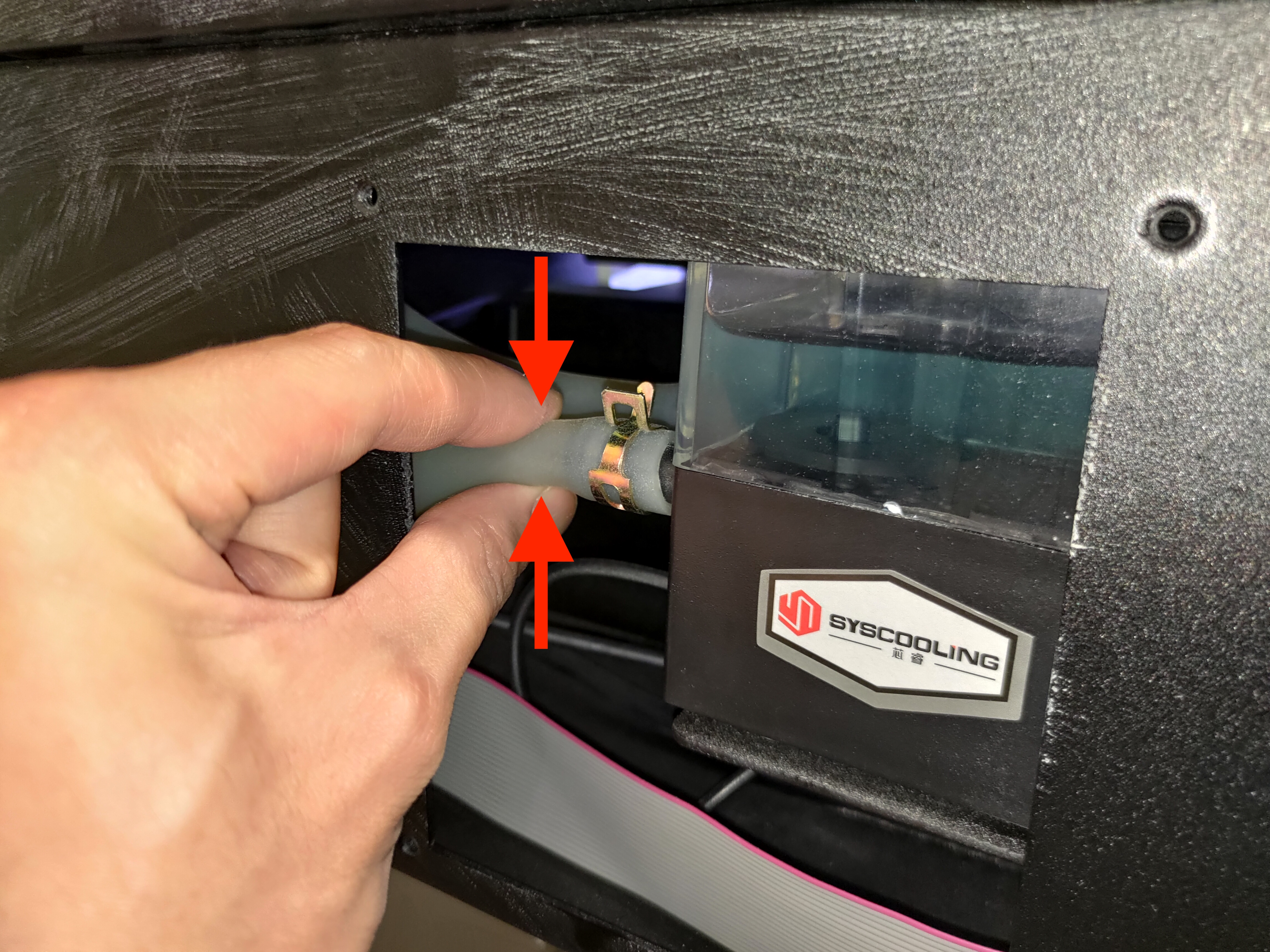

  • Activez d'abord la pompe sur la page Entretien et pincez les deux tuyaux à l'entrée et à la sortie de la pompe pour appliquer une pression avec vos doigts.
    (Il se pourrait que de l'air coincé dans le système empêche la pompe de pousser.)


  • Activez d'abord la pompe sur la page Entretien et essayez de frapper la pompe avec la main.
    (Il se pourrait que la turbine de la pompe soit bloquée et empêche la pompe de pomper l'eau.)


Si la LED bleue est éteinte :

  • Rebranchez le câble de la pompe à eau sur la carte de traceur à l'arrière de la machine.
    Veuillez vous référer au schéma pour trouver le câble d'eau à rebrancher.
    (Il est possible que la connexion du câble soit desserrée, empêchant la pompe de fonctionner)



Déterminez votre résultat et la prochaine action à entreprendre:

  • Oui, la pompe à eau est activée après les étapes ci-dessus.
    >> Testez à nouveau la vitesse d'écoulement (Passez à l'étape 3)
  • Non, la pompe à eau n'est pas activée après les étapes ci-dessus.
    >> Problème matériel : la pompe à eau est morte et doit être remplacée. >>
    Enregistrez une vidéo de la pompe problématique pendant que la pompe est activée sur le panneau et allez à l'Étape 9 - Signalez au revendeur local ou au support FLUX.



Étape 7 - Rebranchez le câble du capteur de débit:

Une mauvaise vitesse d'écoulement peut être affectée par une mauvaise connexion du capteur de débit.

  • Rebranchez le câble du capteur de débit sur la carte de traceur à l'arrière de la machine.
    Veuillez vous référer au schéma pour trouver le câble à rebrancher.

  • Une fois que vous avez rebranché, veuillez effectuer un test de vitesse d'écoulement et voir comment cela se passe.

Déterminez votre résultat et la prochaine action à entreprendre:

  • Après avoir rebranché, le test de débit indique 1,0 L/min ou plus :



Étape 8 - Reflasher la carte SD :

Veuillez vous référer au article pour reflasher votre carte SD, puis effectuer un test de débit.
(Le but est de voir si c'est un problème lié au firmware ou un problème matériel.)



Déterminez votre résultat et la prochaine action à entreprendre:

  • Après la mise à jour du firmware, le test de débit indique 1,0 L/min ou plus :
    • L'erreur n'apparaît pas pendant les tâches. >> Problème résolu.
    • L'erreur apparaît pendant les tâches >>
      Problème matériel : La carte mère ou le capteur de débit rencontre un problème. >>
      Veuillez prendre une photo du test de débit et de l'erreur pendant une tâche et allez à
      l'Étape 9 - Signalez au revendeur local ou au support FLUX.
  • Après le reflashage, le test de débit est toujours de 0L/min >>
    Problème matériel : La carte mère ou le capteur de débit a un problème. >>
    Veuillez prendre une photo du test de débit et de l'erreur pendant une tâche, puis allez à
    l'Étape 9 - Signalez au revendeur local ou au support FLUX.



Étape 9 - Signaler au revendeur local ou au support FLUX :

  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]
  • Assurez-vous d'avoir complété la liste de contrôle et de l'avoir enregistrée au format PDF afin de pouvoir partager les actions que vous avez effectuées.

*Les informations collectées telles que les photos ou vidéos montrant le problème de votre machine dans cet article devront être partagées avec le revendeur ou le support FLUX.



#END
