Vous serez invité à effectuer un étalonnage de la caméra lorsque vous utiliserez la machine pour la première fois.

Ce processus garantit l'alignement de la caméra après l'expédition et améliore la précision de la prévisualisation.


Éléments de préparation

Papier blanc A4 (format Lettre) (à fournir soi-même)

1. Sélectionnez votre machine

Sélectionnez le nom de la machine utilisée. ___2021-08-25___5.56.32.png

2. Placez un papier blanc

Placez une feuille de papier blanc A4 (format Lettre) propre dans le coin supérieur gauche de la zone de travail.


3. Concentrez-vous sur le papier

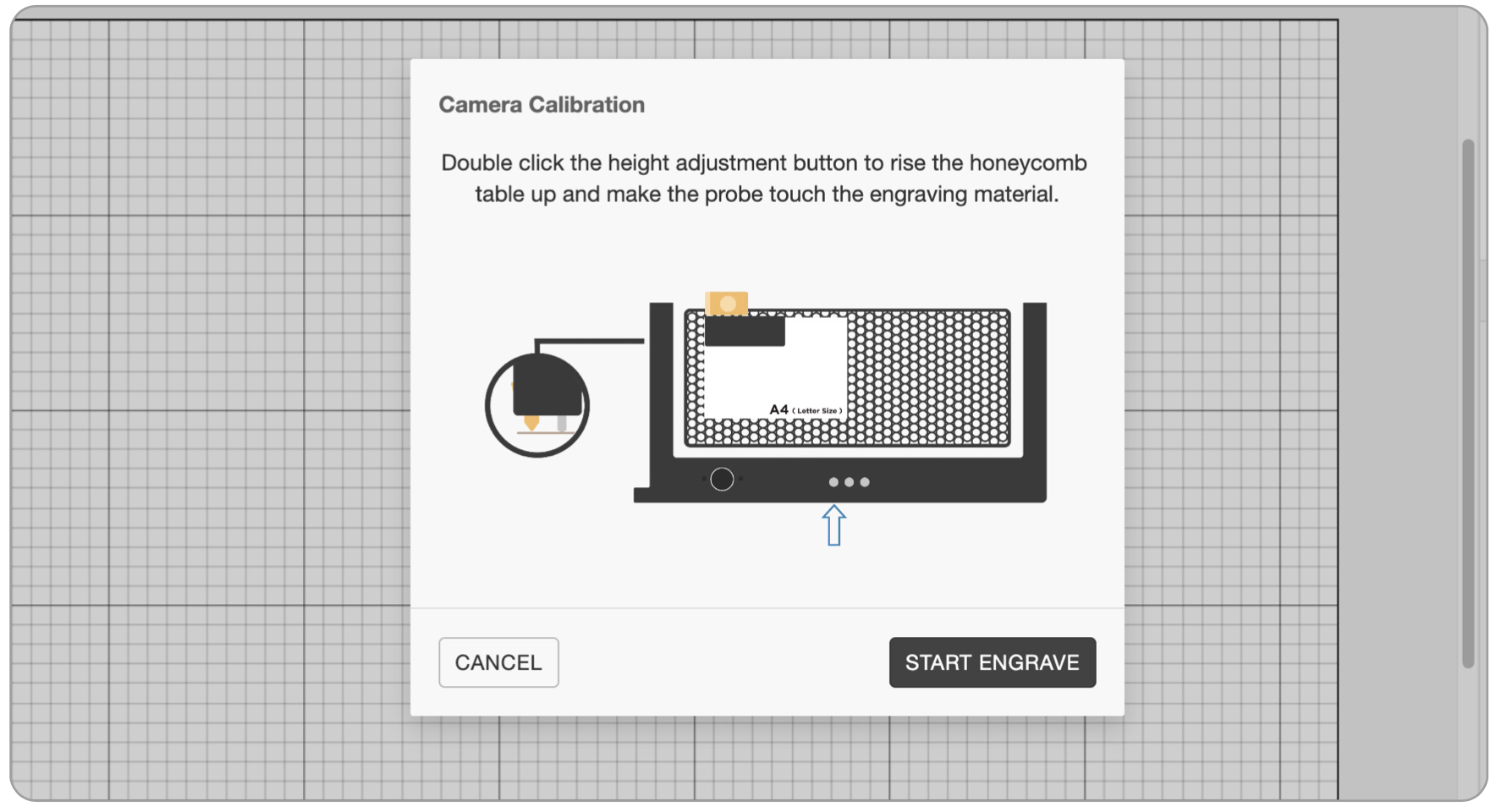

Double-cliquez sur le bouton de réglage de la hauteur pour soulever la table en nid d'abeille jusqu'à ce que la sonde touche le papier.


4. Gravez l'image d'étalonnage

La machine découpera des lignes de grille sur le papier.

Cliquez n'importe où pour sauter le processus de dessin et passer à l'étape suivante.


5. Alignez le carré rouge

Déplacez les lignes de la grille vers le centre et alignez l'extérieur du carré rouge avec le carré central des lignes de la grille en ajustant les touches directionnelles, la translation horizontale et verticale, l'angle de rotation et le rapport de taille (les touches fléchées du clavier permettent d'ajuster la valeur).

Consultez le tutoriel vidéo ici.


5. La position finale du carré rouge

Voici un exemple de la position alignée du carré rouge.

Assurez-vous que le carré rouge et les lignes de la grille sont au milieu de l'écran.

Une fois la position atteinte, cliquez sur SUIVANT.


6. Prêt à démarrer !

Après avoir terminé l'étalonnage de la caméra, vous pouvez commencer votre premier projet de gravure.
