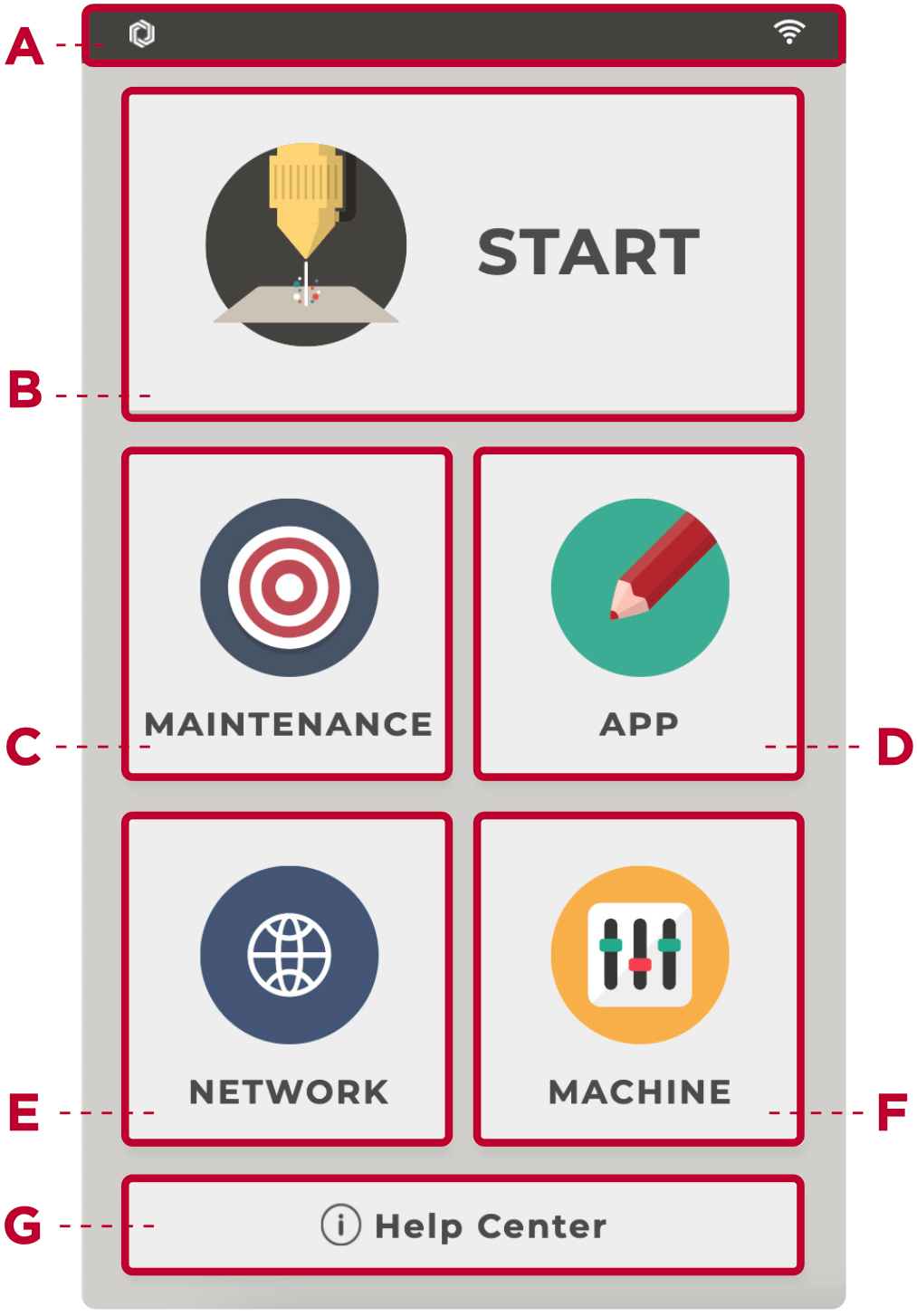

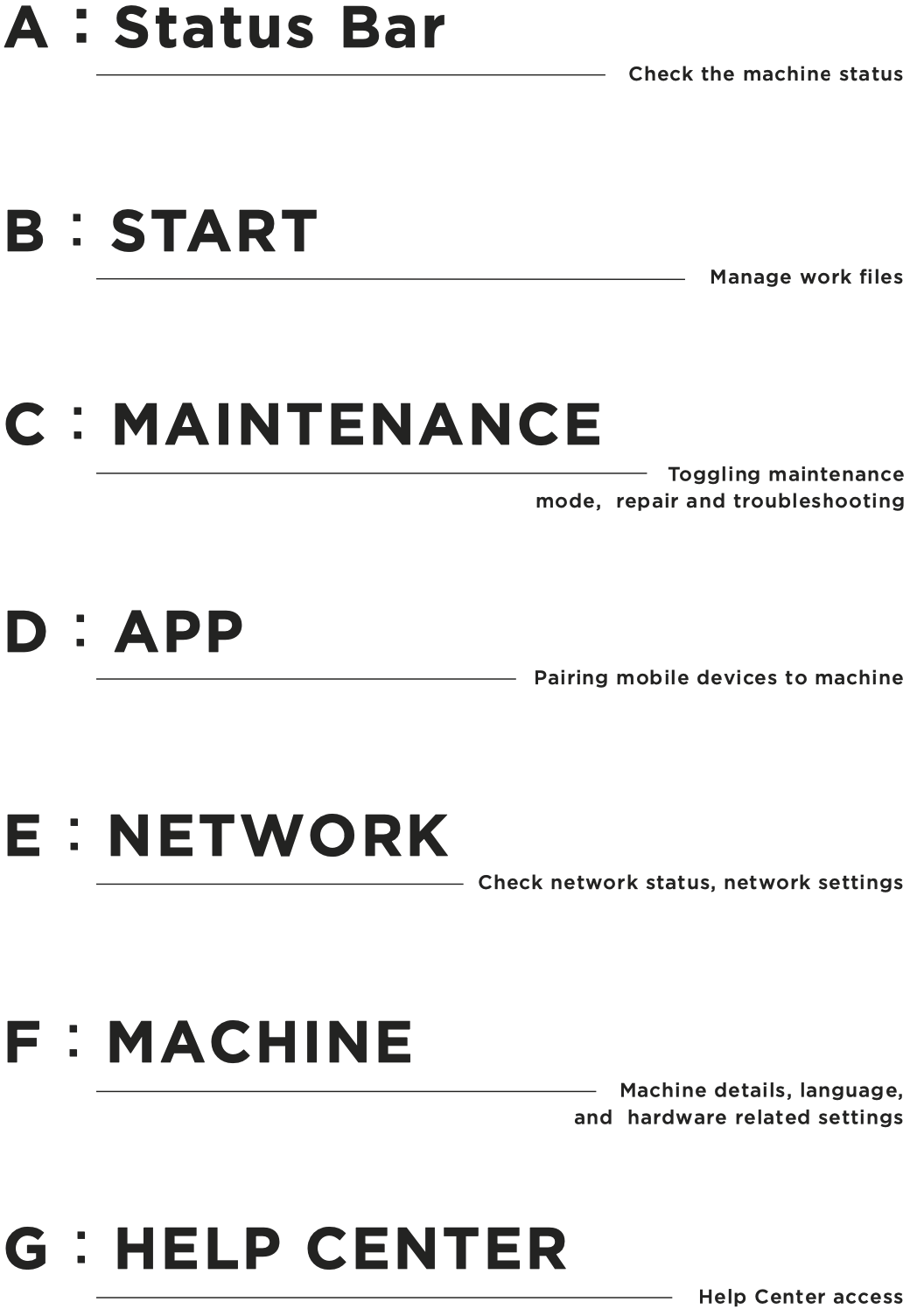

Ce chapitre présentera l'interface de la machine et les sept fonctions essentielles.



A : Barre d'état

Vérifier l'état de la machine

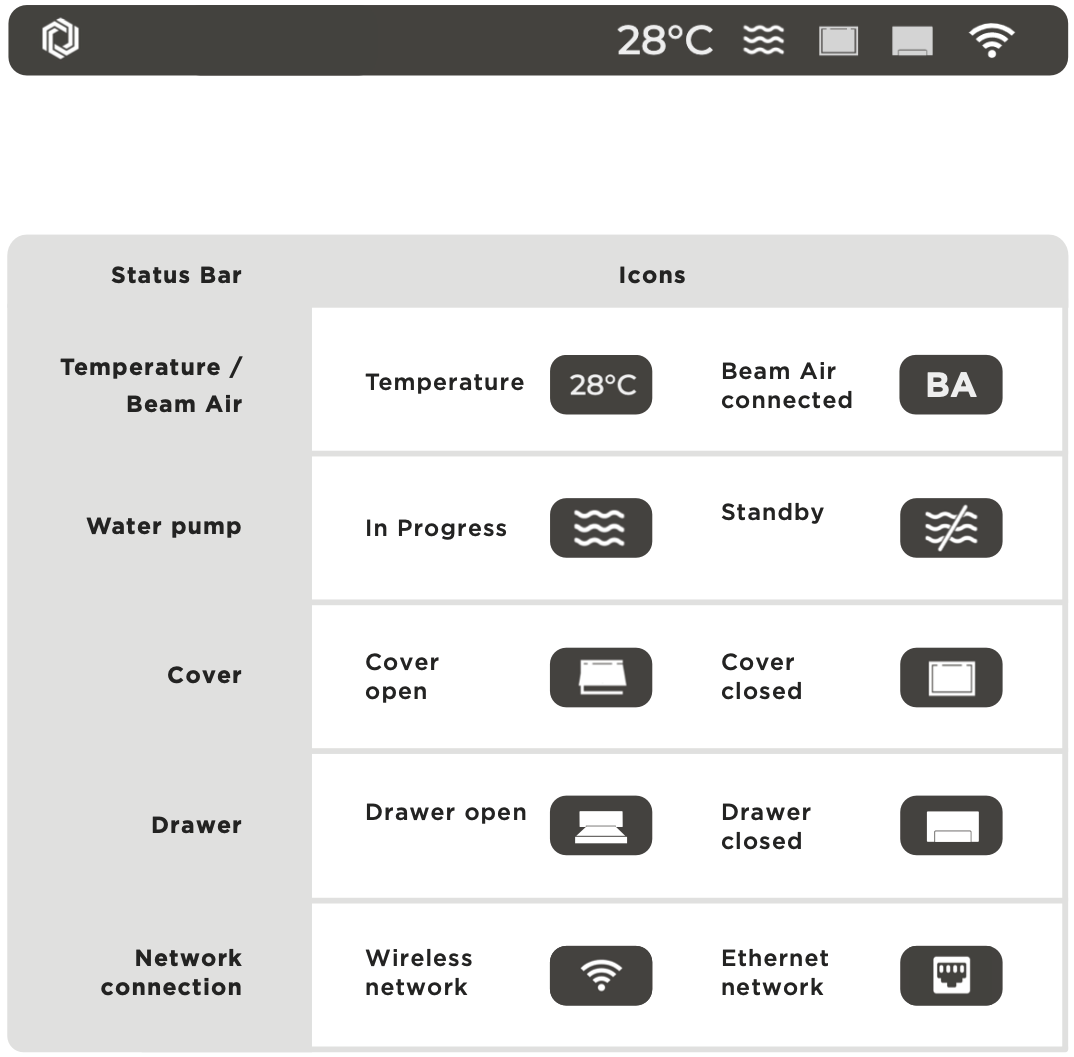

La barre d'état affiche la température, si elle est connectée à Beam Air, le débit d'eau, l'état d'ouverture/fermeture du capot, ainsi que le type de connexion réseau de la machine. En général, cliquer sur la barre d'état permet de revenir à la page d'accueil, et pendant la gravure, cela rafraîchit la page.

B：DÉMARRER

Gérer les fichiers de travail

Il existe deux façons de transférer les tâches de travail : le logiciel Beam Studio ou une clé USB. Les deux méthodes permettent de trouver et d'utiliser les fichiers depuis "DÉMARRER" après le transfert.

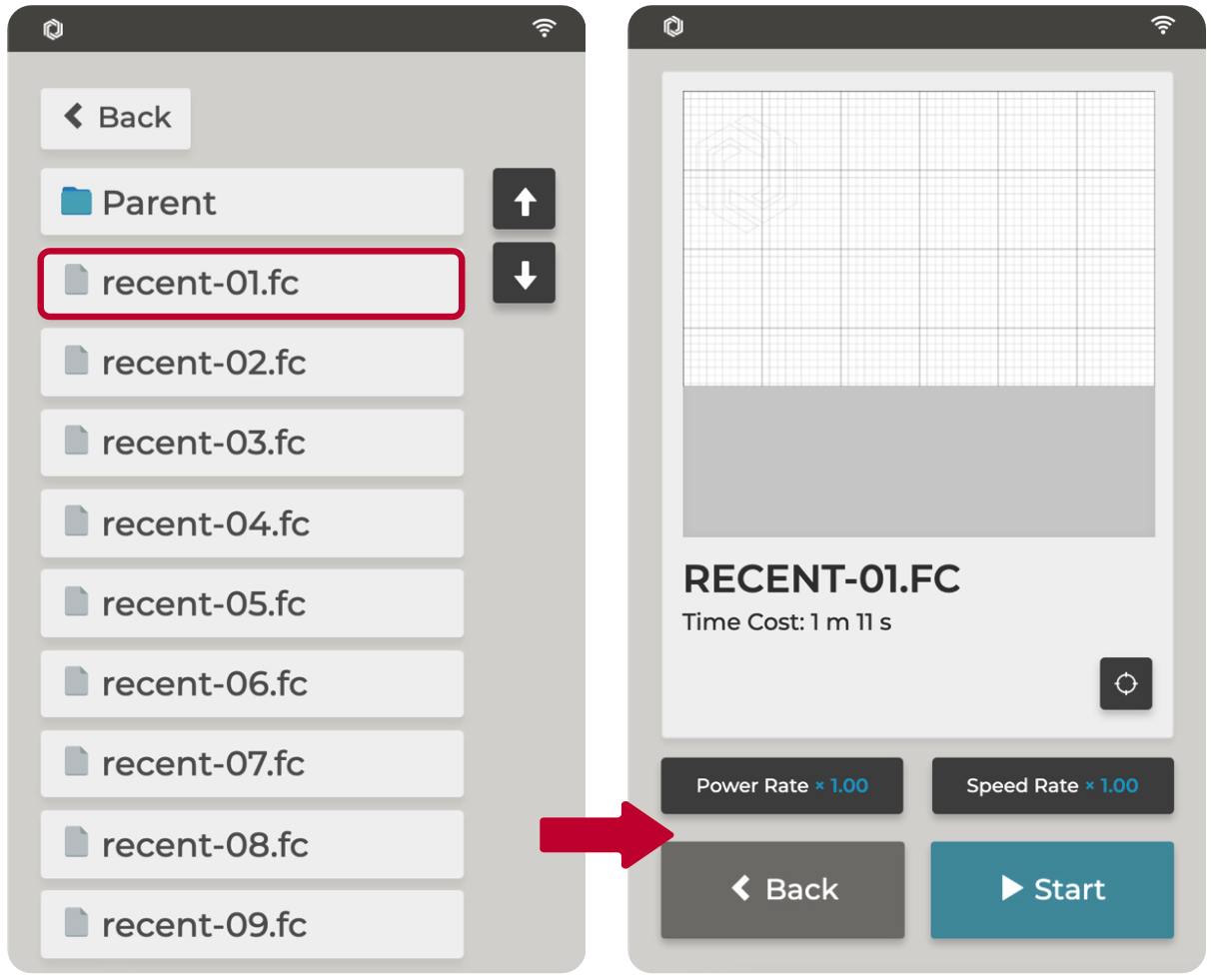

1. Tâches envoyées à la machine depuis Beam Studio : "Mémoire intégrée" > "Récent" > tâches spécifiques.
La machine peut stocker jusqu'à 15 tâches envoyées par Beam Studio, et recent-01.fc sera la dernière tâche envoyée.

2. Fichiers lus depuis les clés USB : Clé USB > tâches spécifiques.

Il n'y a pas de limite au nombre de fichiers pouvant être visualisés sur une clé USB.

Sélectionnez le fichier pour afficher la position réelle de l'image dans la zone de travail, le temps de traitement estimé et le taux de puissance et de vitesse en temps réel.


Le point d'origine peut être défini manuellement avant le traitement, et le taux de puissance et de vitesse peut être réglé à tout moment pendant le processus.

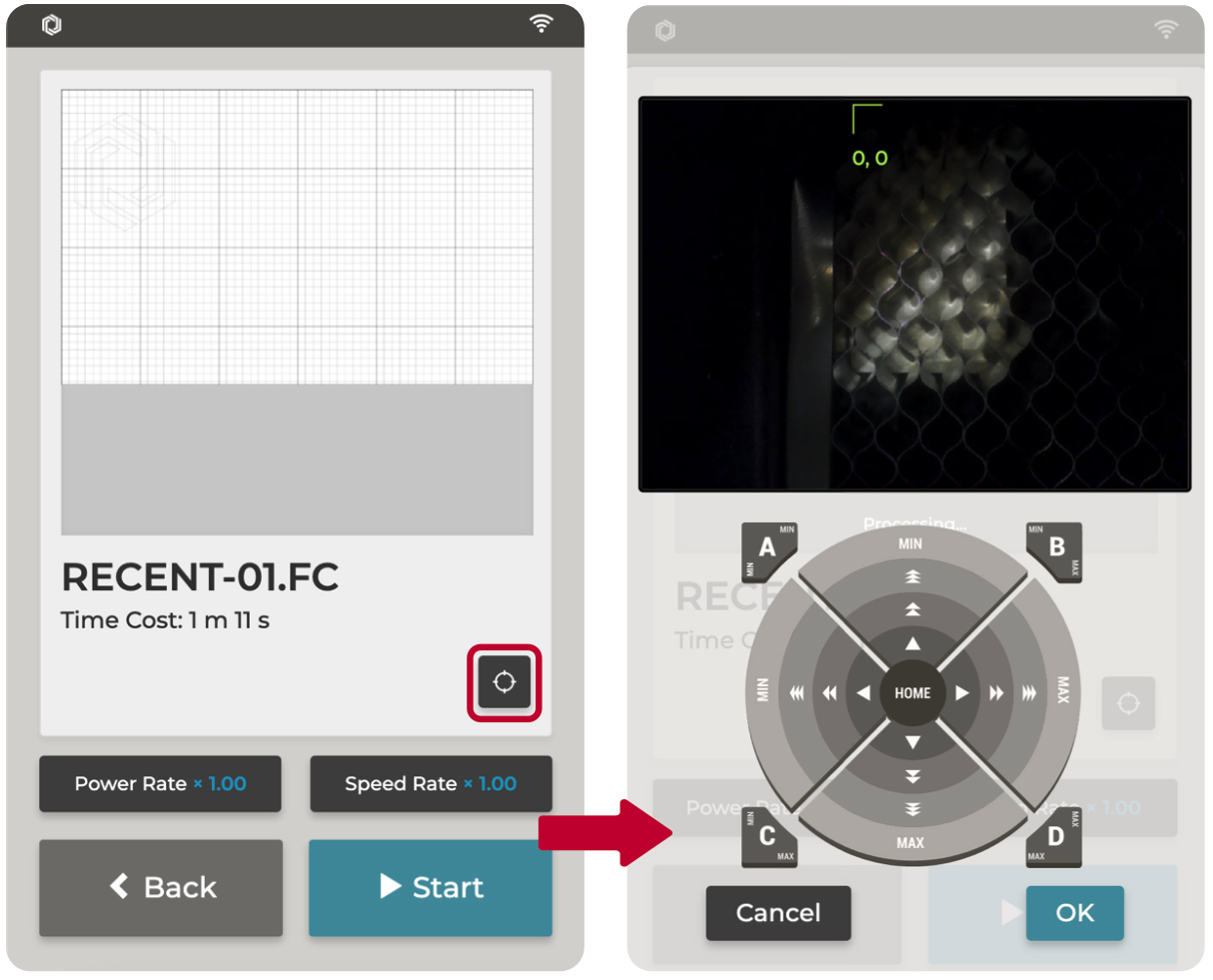

Pour définir manuellement le point de départ, cliquez sur , puis déplacez la tête laser de la position de départ (0,0) vers la position souhaitée, puis cliquez sur OK.

C : MAINTENANCE

Basculer en mode maintenance, réparation et dépannage

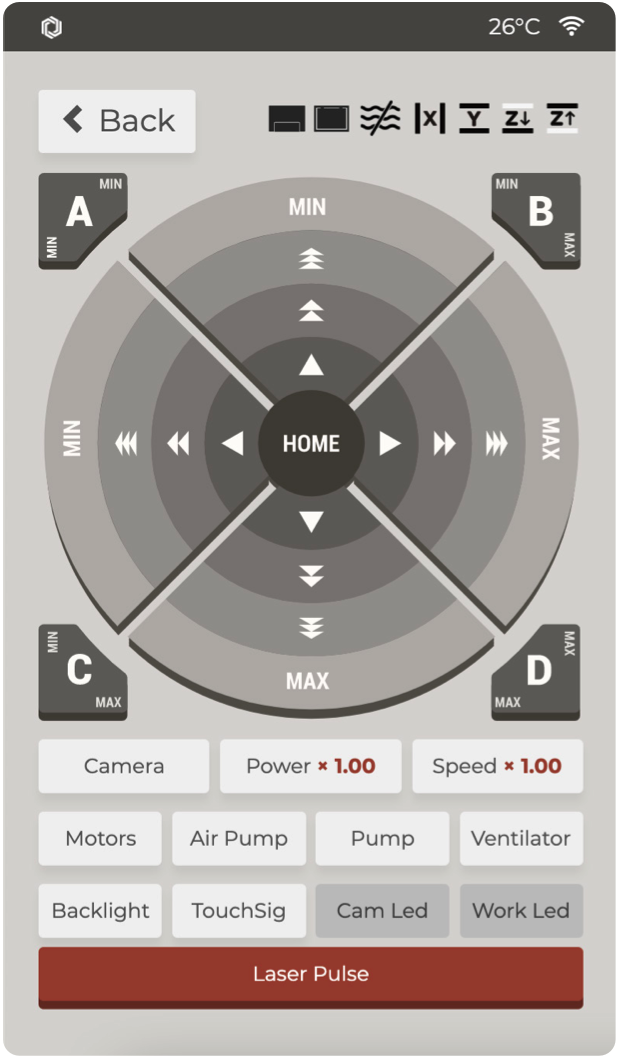

Pendant la maintenance et la réparation, accédez à la page MAINTENANCE. Elle est principalement destinée aux commutateurs matériels et aux affichages de signaux. Il est fortement recommandé de n'utiliser cette page qu'après avoir lu le chapitre de maintenance suivant ou sous la guidance du service client.


Caméra >> Activez la caméra et la prise de vue de la caméra sera affichée sur le panneau
Puissance >> Augmentez ou diminuez manuellement le taux de puissance.
Vitesse >> Augmentez ou diminuez manuellement le taux de puissance.
Moteurs >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Pompe à air >> Activer ou désactiver la pompe à air
Pompe >> Activer ou désactiver la pompe à eau
Ventilateur >> Activer ou désactiver le ventilateur
Rétroéclairage >> Tester le rétroéclairage de l'écran (L'écran deviendra noir pendant quelques secondes)
Signal tactile >> Tester le signal tactile (La fonction tactile sera désactivée pendant quelques secondes)
LED caméra >> Ce bouton n'est pas disponible sur HEXA. (La lumière LED sera normalement allumée et ne pourra pas être éteinte.)
LED de travail >> Allumer ou éteindre la lumière LED dans la zone de travail.
Impulsion laser >> Déclencher le tube laser. Il est principalement utilisé pour l'ajustement du chemin optique et pour tester l'état du tube laser.

D：APP

Appairage des appareils mobiles à la machine

Téléchargez l'application Beam Go et connectez votre appareil mobile au même réseau sans fil. Cliquez sur l'APP et scannez le code QR pour coupler votre appareil mobile avec votre machine.


*Beam Go est la version mobile de Beam Studio.

E : RÉSEAU

Vérifiez l'état du réseau et les paramètres réseau

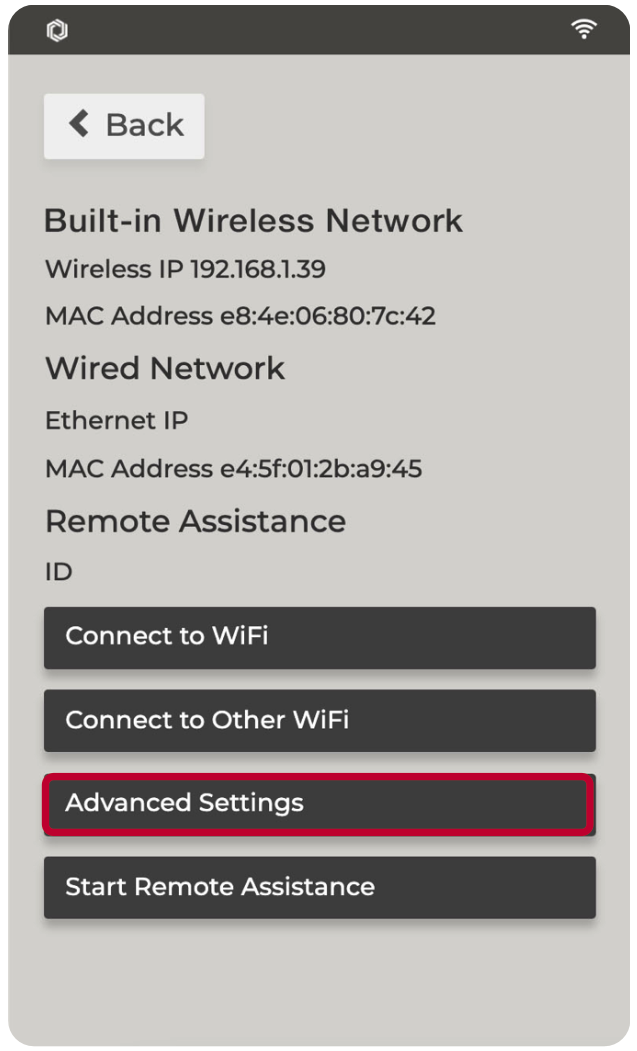

Cet écran affiche l'adresse IP du réseau et confirme si la connexion via Wi-Fi ou le câble Ethernet est active (l'adresse MAC de l'interface active aura une valeur).

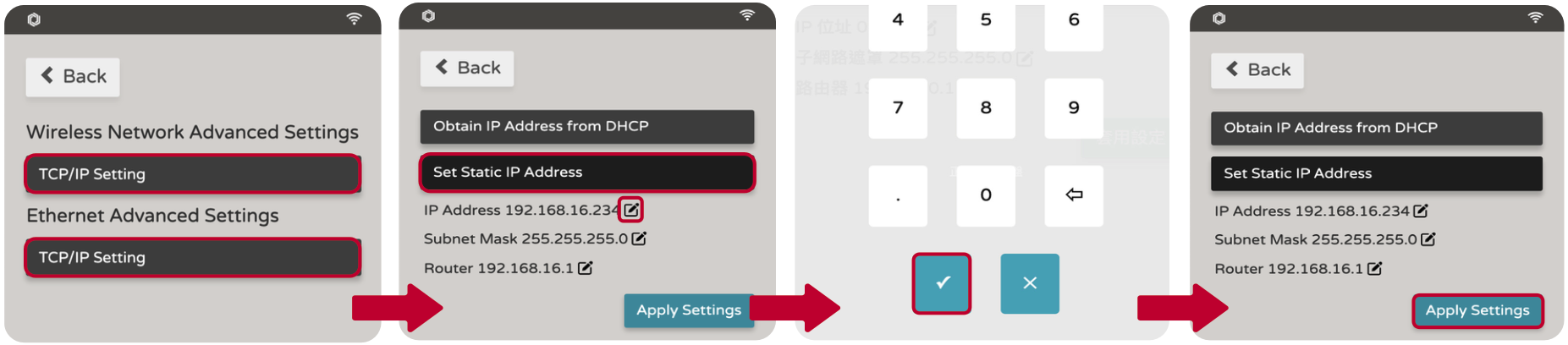

Paramètres avancés : Attribuez manuellement une adresse IP statique à la machine dans ce menu, y compris l'adresse IP, le masque de sous-réseau et la passerelle.

Démarrer l'assistance à distance : Lancez une session d'assistance guidée avec le service client.


Remarque : Lors de l'utilisation d'un réseau sans fil (Wi-Fi) ou filaire (sauf pour une connexion directe), la machine obtient automatiquement une adresse IP via DHCP ou peut se voir attribuer manuellement une adresse IP statique.

F : MACHINE

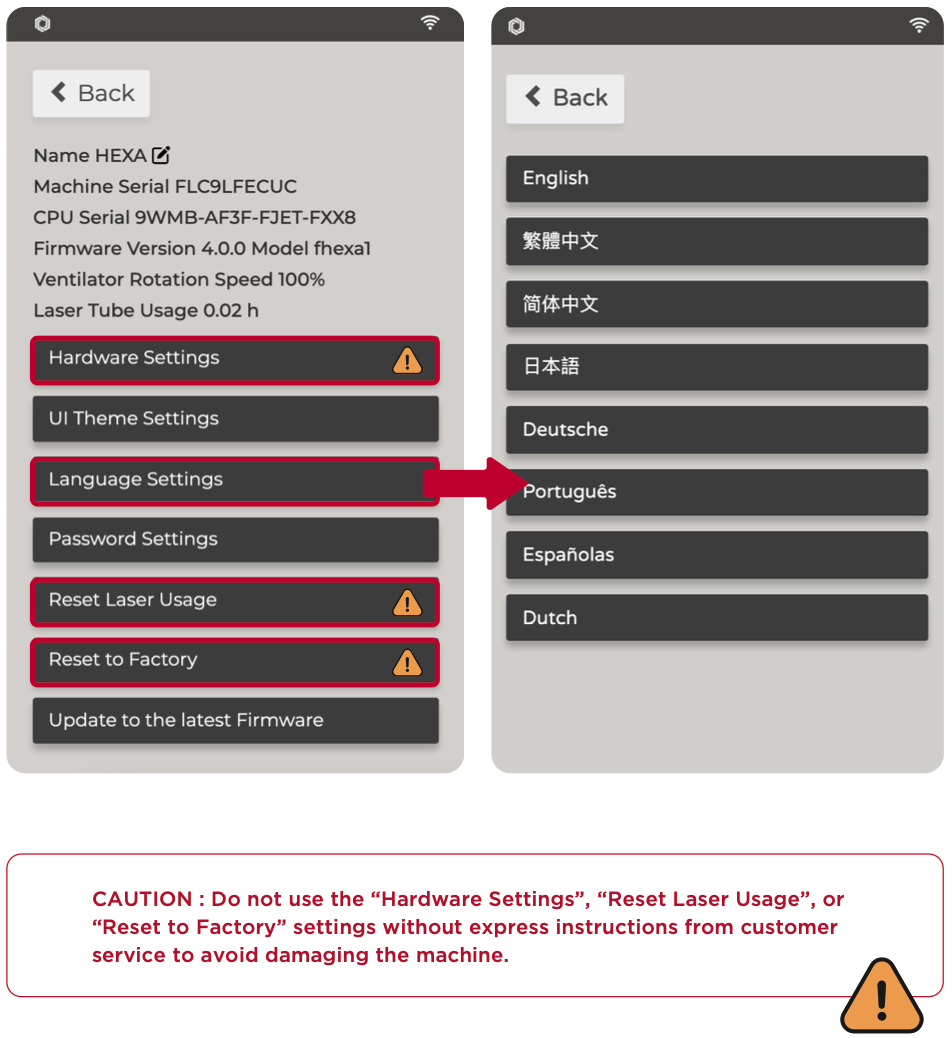

Détails de la machine, langue et paramètres liés au matériel

Si vous rencontrez des problèmes, reportez-vous à la section G : Centre d'aide.

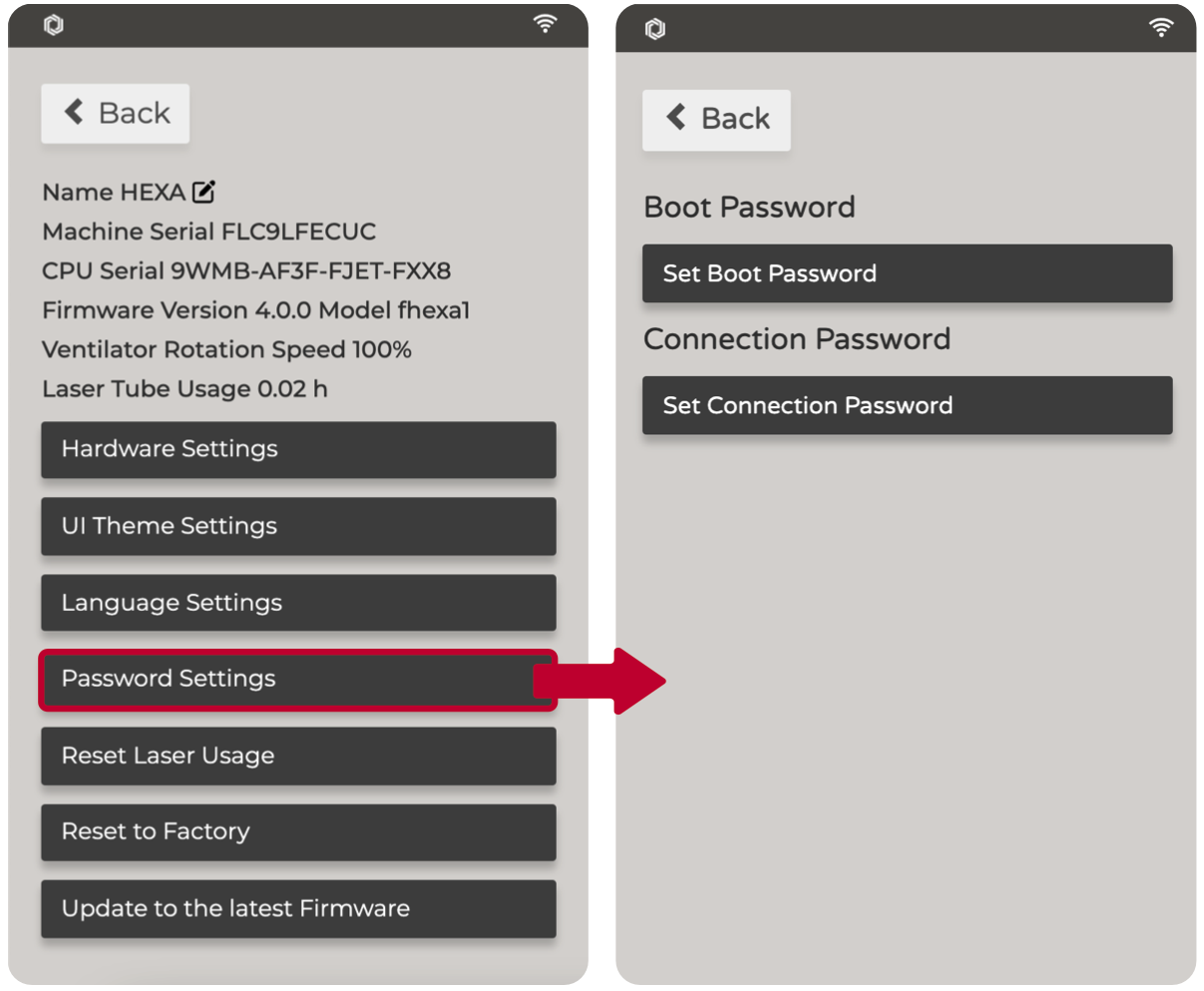

Une fois le mot de passe de connexion défini, vous devez saisir le mot de passe de connexion lors de la première connexion à la machine. Le mot de passe peut être modifié ou désactivé.


Mettez à jour le firmware vers la dernière version en cliquant sur "Mettre à jour vers le dernier firmware". Vous pouvez également mettre à jour le firmware via l'interface logicielle (voir【Fonctionnement du logiciel】 "Menu" - "Machines"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Branchez la clé USB dans un port USB, puis redémarrez la machine.


G : CENTRE D'AIDE

Accès au centre d'aide

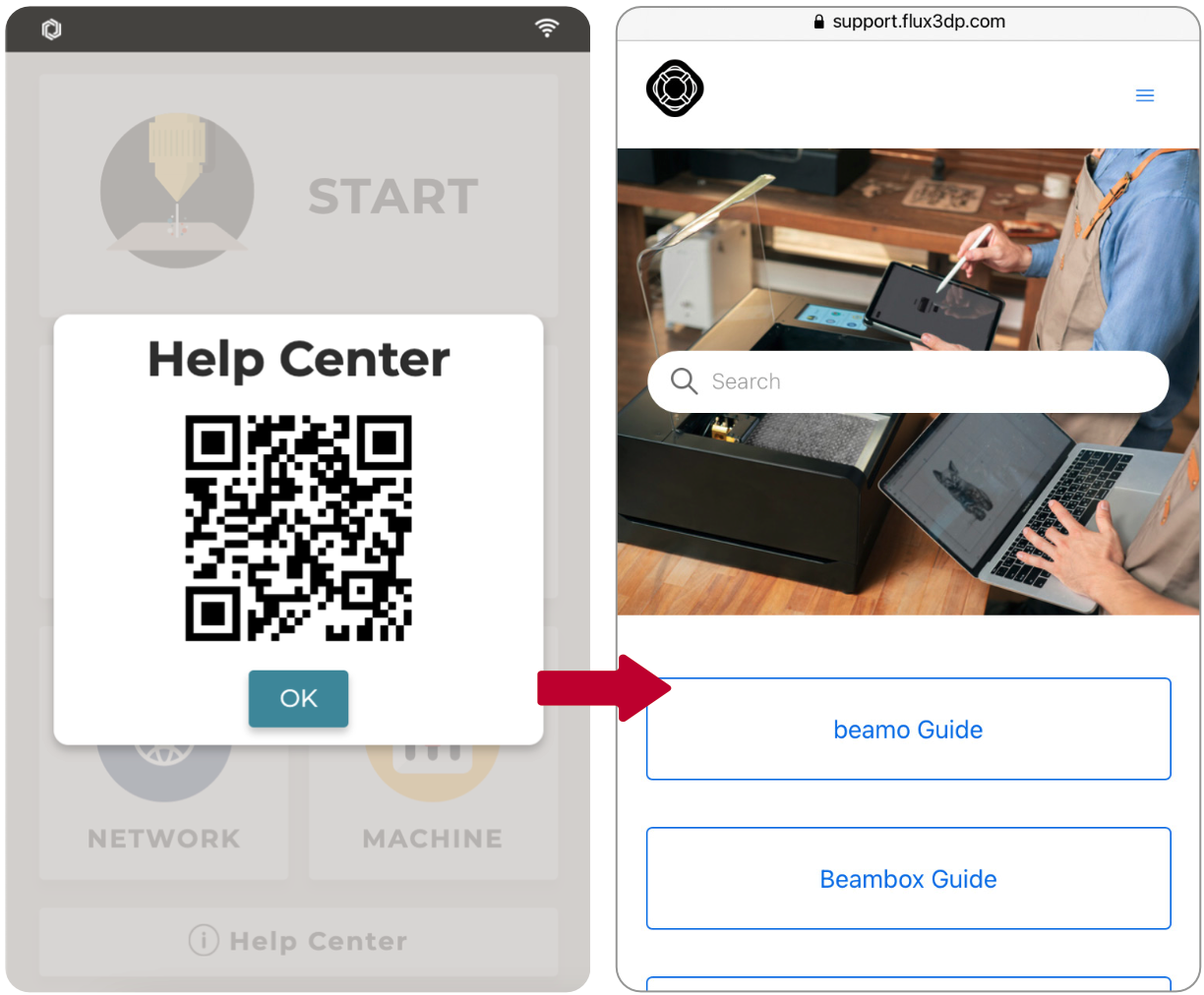

Si vous avez des questions, veuillez cliquer sur "CENTRE D'AIDE", scanner le code QR et rechercher le centre d'aide sur le site officiel de FLUX pour trouver des solutions possibles.
