Avant de commencer

Installer le Module Rotatif 2.0

Pour installer le Module Rotatif 2.0, veuillez suivre cet article.

Remarque : Veuillez éteindre la machine avant d'installer le Module Rotatif.

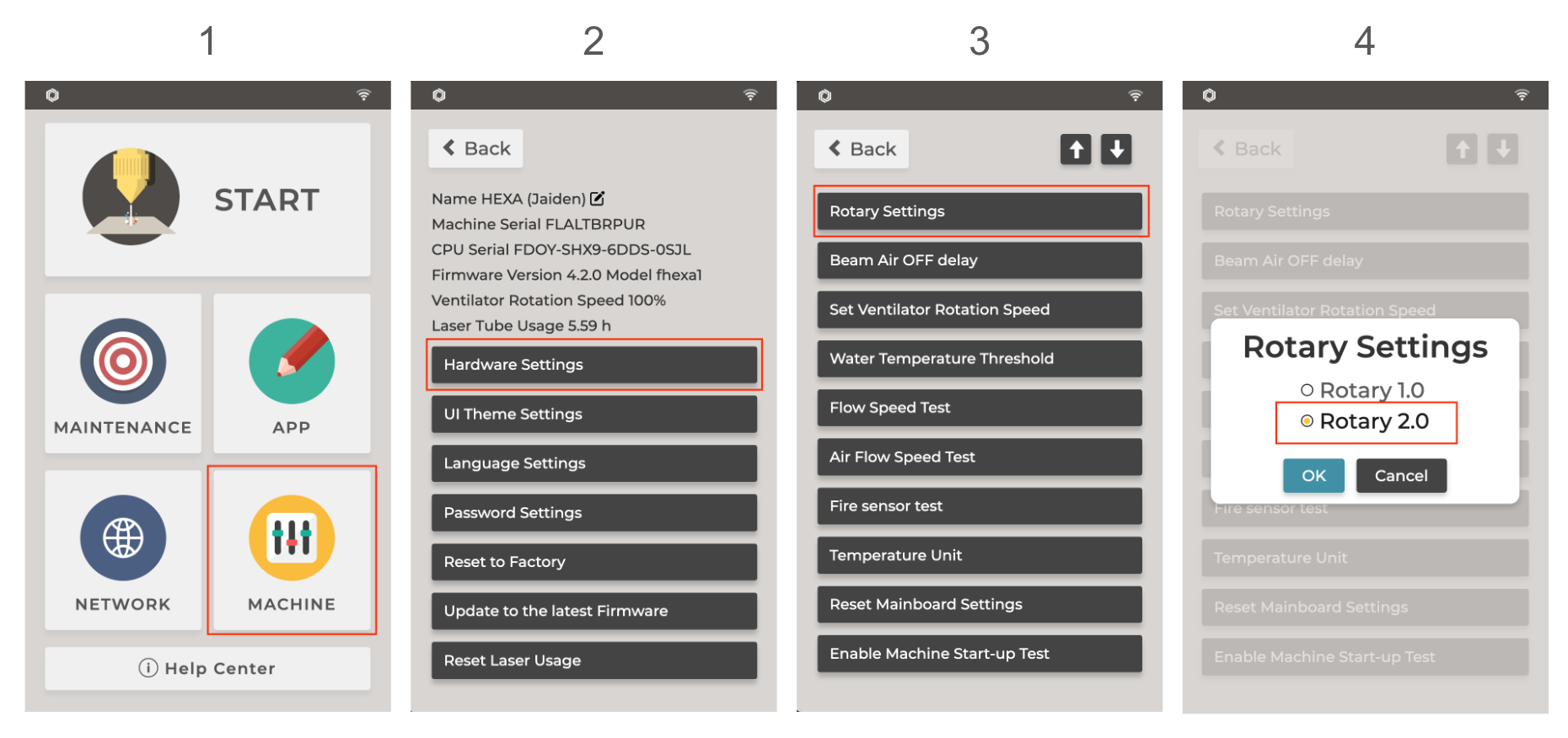

Avant de commencer, assurez-vous que les paramètres du Module Rotatif dans HEXA sont corrects.

Paramètres LightBurn

1. Importez le fichier de configuration et connectez votre ordinateur à la machine avec le Câble LightBurn Bridge. Veuillez vous référer à Câble LightBurn Bridge - HEXA pour plus de détails.

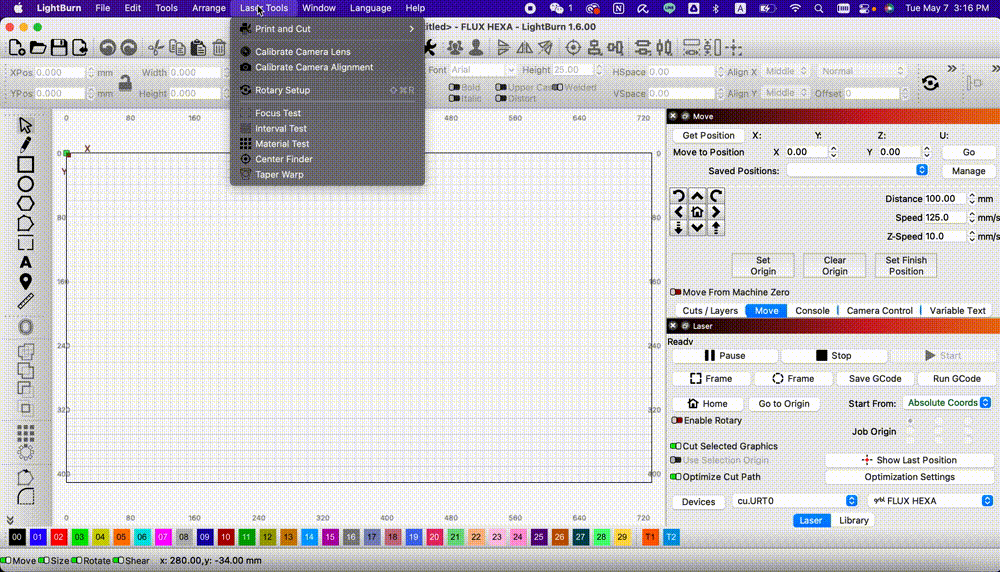

2. Ouvrez LightBurn et cliquez sur "Périphériques" dans la section Laser . ➡️ Activez "Afficher l'activation du Module Rotatif dans la fenêtre principale" dans la fenêtre Paramètres qui apparaît, puis cliquez sur "OK".

3. Activez "Activer le rotatif" dans le panneau de droite.

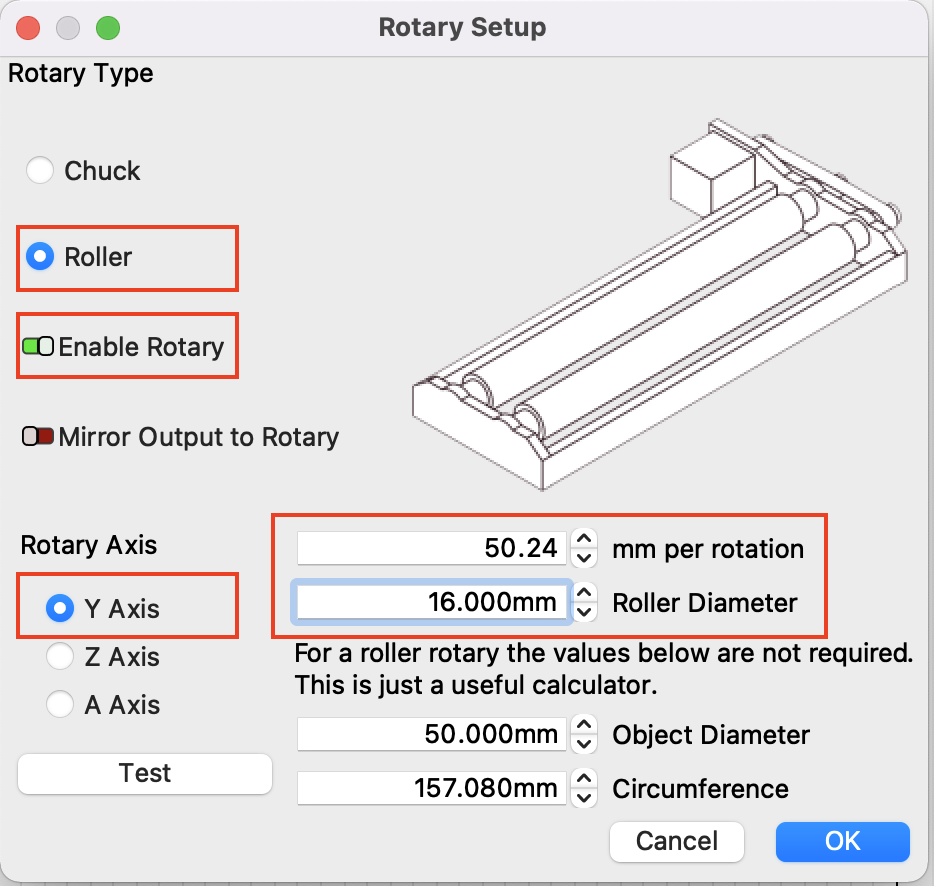

4. Choisissez "Outils laser" ➡️ "Configuration du rotatif". Ensuite, configurez les paramètres du module rotatif comme suit et cliquez sur "OK".

Démarrer l'opération

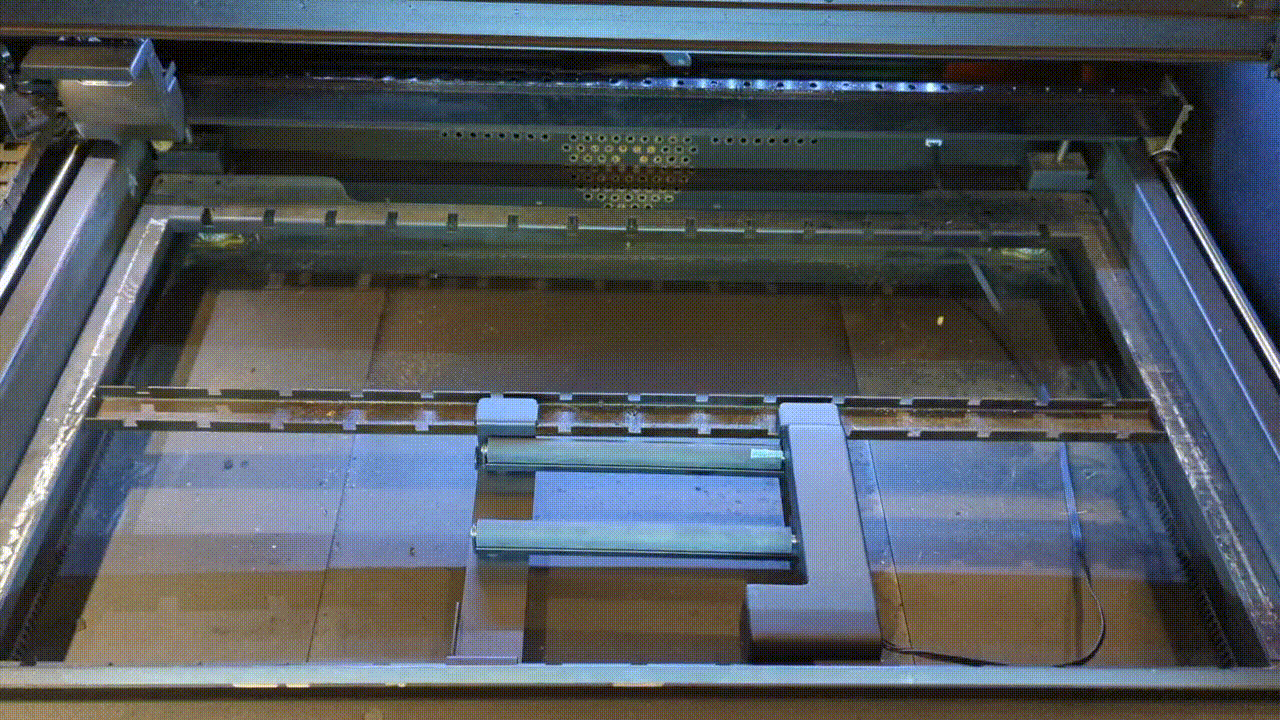

1. Placez le matériau à l'intérieur de la machine

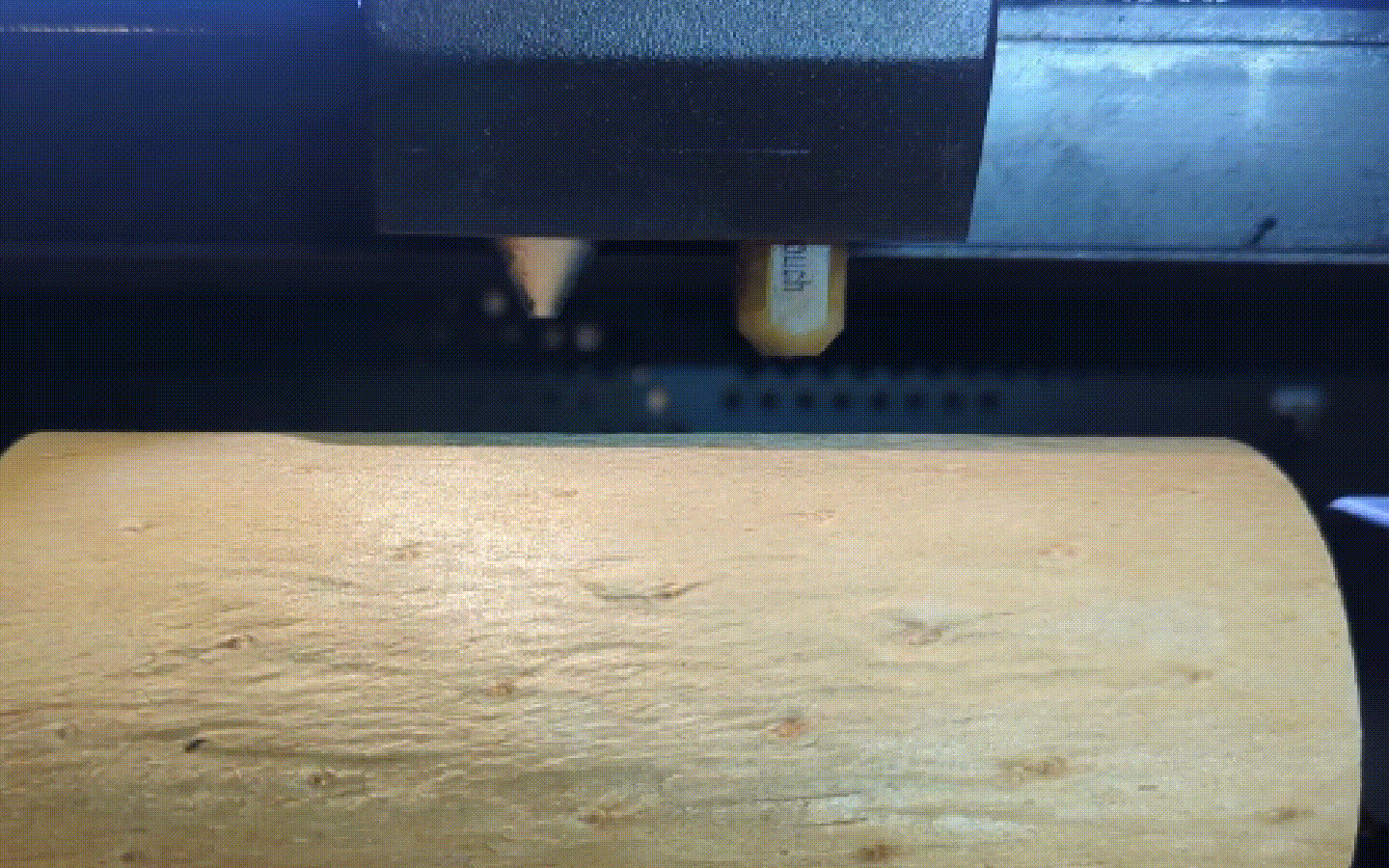

2. Mise au point

- Cliquez sur le bouton "Arrêt" dans le panneau "Outils" pour débloquer le moteur.

- Déplacez la tête laser au-dessus du matériau.

- Appuyez deux fois sur le bouton « AF » pour démarrer l'autofocus.

(Assurez-vous que la distance est correctement réglée avant chaque opération de gravure ou de découpe.)

3. Importez un fichier dans LightBurn

Cliquez sur l'icône ci-dessus pour importer le fichier, ou glissez-déposez le fichier directement dans la zone de travail.

4. Définissez les paramètres de gravure

Cliquez sur l'objet de la couche et configurez les paramètres dans le coin inférieur droit de Découpes / Calques .

5. Activez l'effet « Surbalayage »

- Si la couche est configurée en mode « Remplissage, Remplissage + Contour, Image, Remplissage avec décalage » , nous vous recommandons d'activer la fonction « Surbalayage » .

- Double-cliquez sur une couche pour accéder à l' « Éditeur de paramètres de découpe ». Activez l'effet de surbalayage et saisissez le pourcentage.

Remarque : Les paramètres varient selon la vitesse et le matériau utilisé, veuillez consulter les « Paramètres recommandés par matériau » à la fin de cet article.

6. Définissez la position de départ

Sélectionnez "Position actuelle" dans la liste déroulante de "Démarrer depuis" dans la section Laser .

Remarque : Étant donné que LightBurn ne prend pas en charge la fonction d'aperçu par caméra pour l'alignement, il est recommandé de régler "Démarrer depuis" sur "Position actuelle".

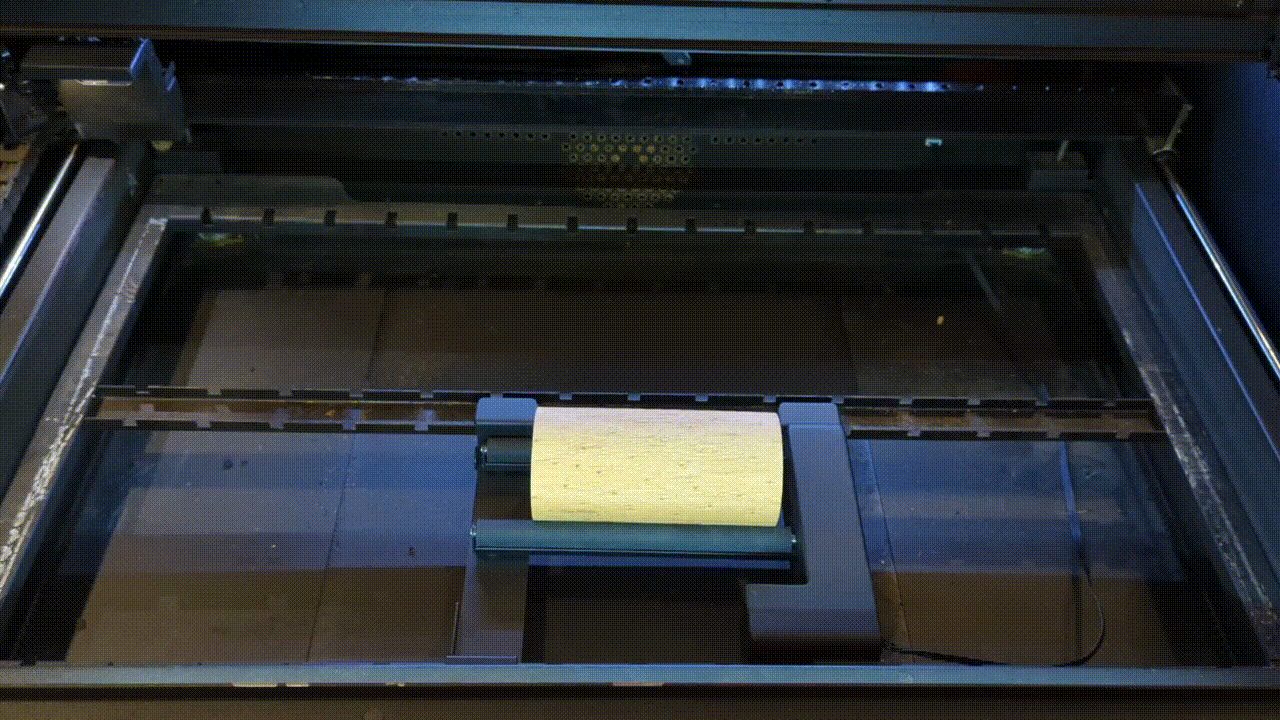

7. Déplacez la tête laser à la position souhaitée pour la gravure.
- Cliquez sur le bouton "Arrêt" dans le panneau "Outils" panneau pour débloquer le moteur, puis déplacez la tête laser à la position souhaitée pour la gravure.

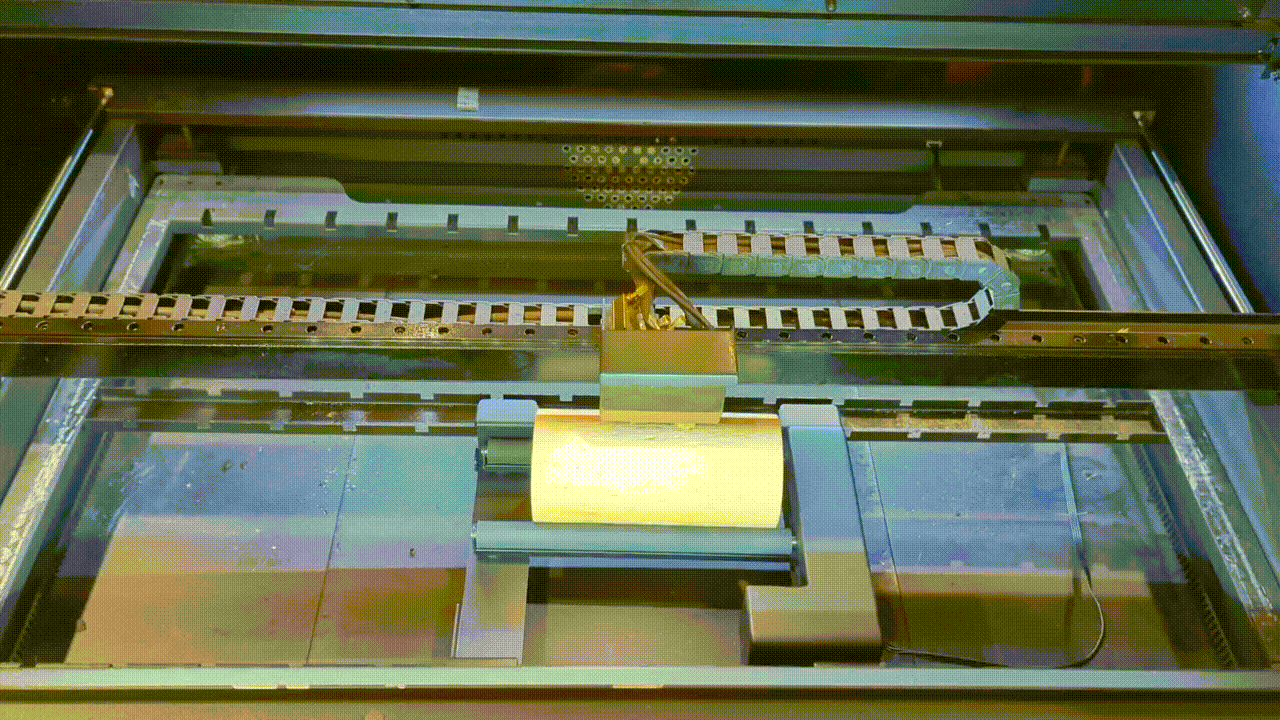

8. Fermez la porte

9. Envoyez le fichier
- Saisissez "R1" dans la "Console" pour activer le mode rotatif.

- Cliquez sur "Démarrer" pour envoyer le fichier.

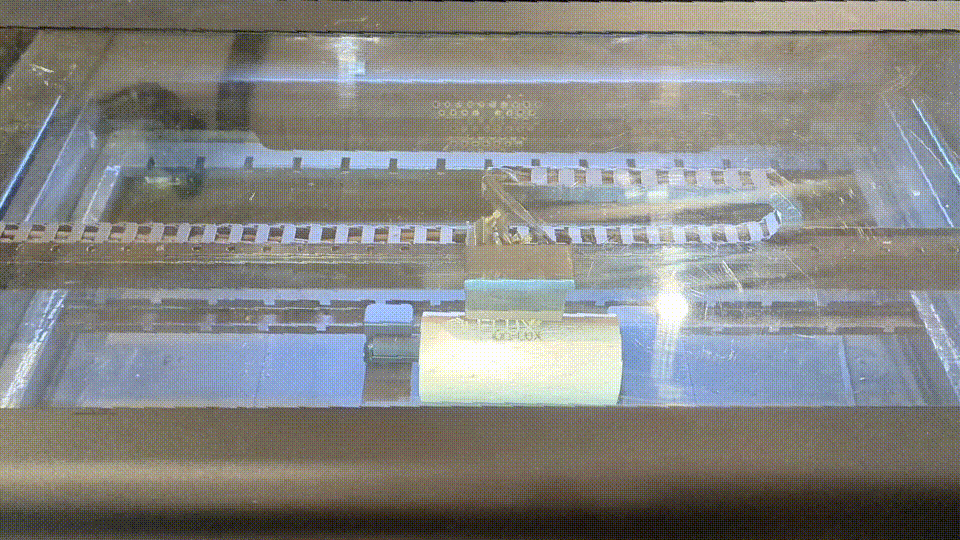

10. Gravure terminée

Remarque : Pour graver sur l'axe non rotatif après avoir utilisé l'axe rotatif, veuillez saisir "R0" dans le panneau "Console" à droite pour désactiver le mode d'axe rotatif avant la gravure. Cette opération n'est nécessaire que lorsque le travail est interrompu ou incomplet. Elle n'est pas nécessaire lorsque le travail se termine dans des conditions normales.

___________________________________________________________________________________

Paramètres recommandés pour les matériaux
