Description

Cet article vous guidera à travers les étapes pour démarrer une tâche de gravure avec le FLUX Chuck Rotary.
Cependant, il est fortement recommandé de lire attentivement le Manuel FLUX Chuck avant votre première gravure.

Étape 1

Assurez-vous d'avoir les versions suivantes du logiciel et du micrologiciel pour utiliser la fonction rotative de HEXA.

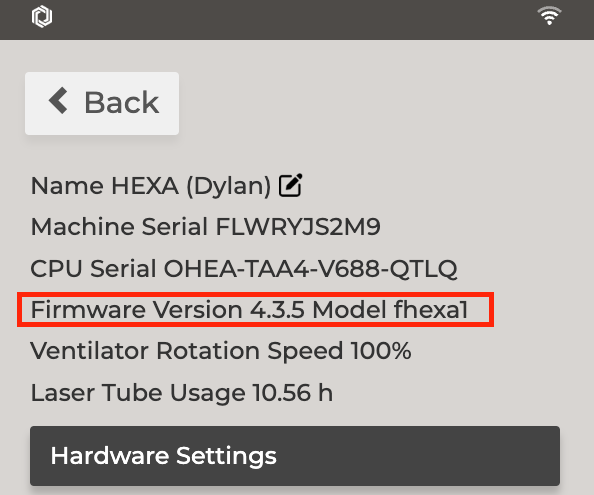

*Version de Beam Studio 2.4.2 ou supérieure (Guide)*	Version du micrologiciel 4.3.5 ou supérieure. (Guide)

Étape 2

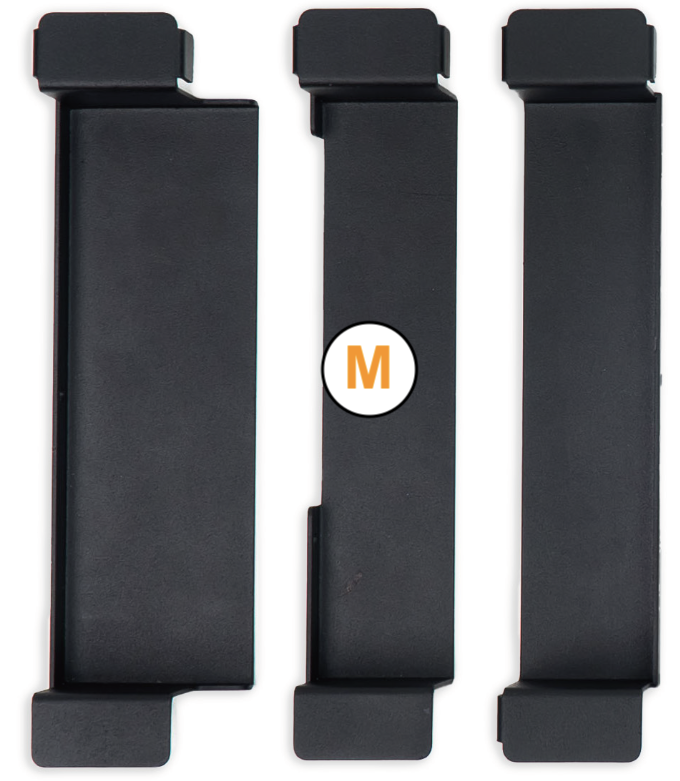

Installez les supports rotatifs HEXA.

Étapes:

Mettez l'appareil sous tension et abaissez le plateau jusqu'en bas.
Éteignez la machine.
Retirez le plateau alvéolé.
Installez les supports sur le support de la plateforme.

Vidéo :

Étape 3

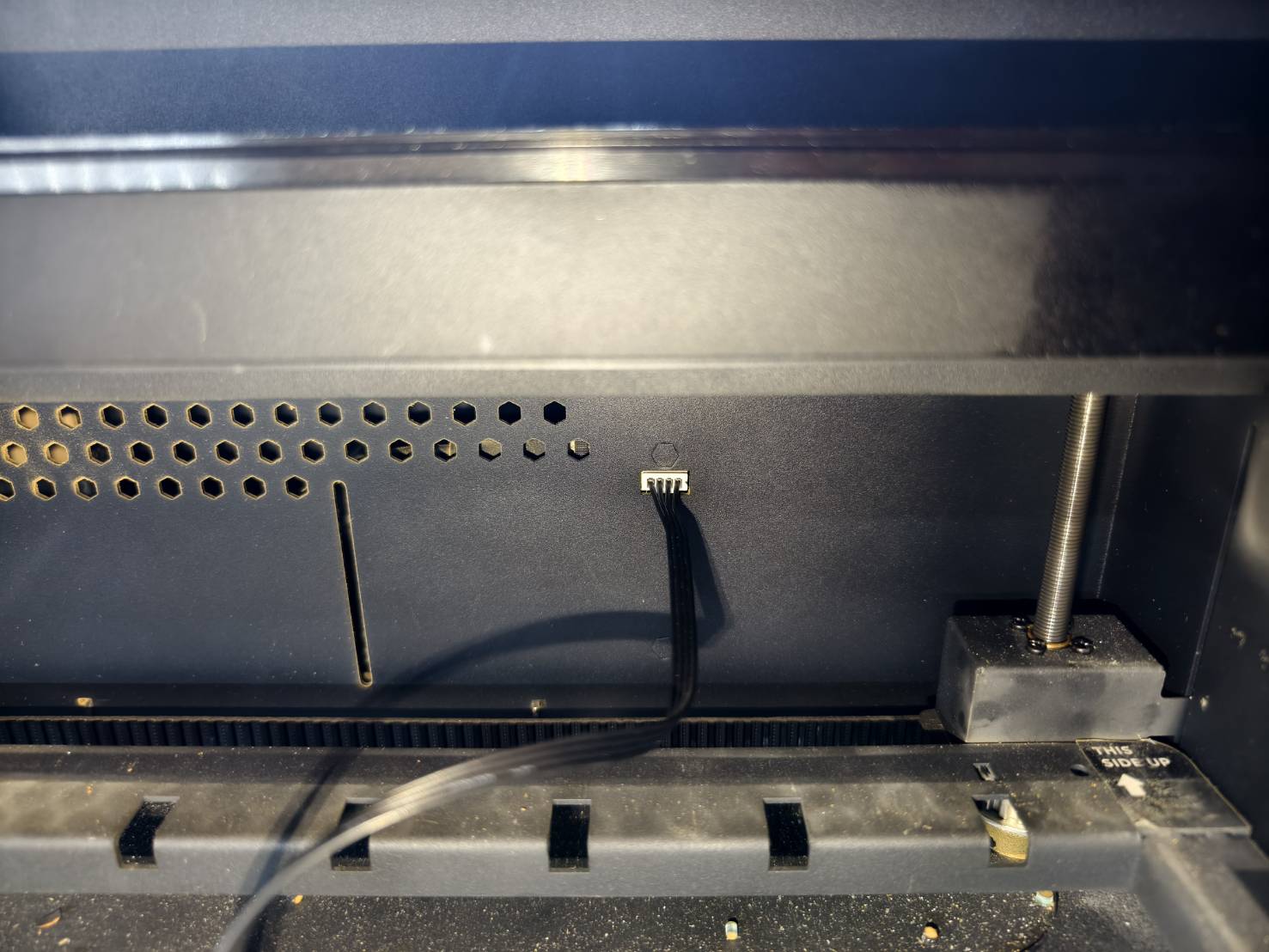

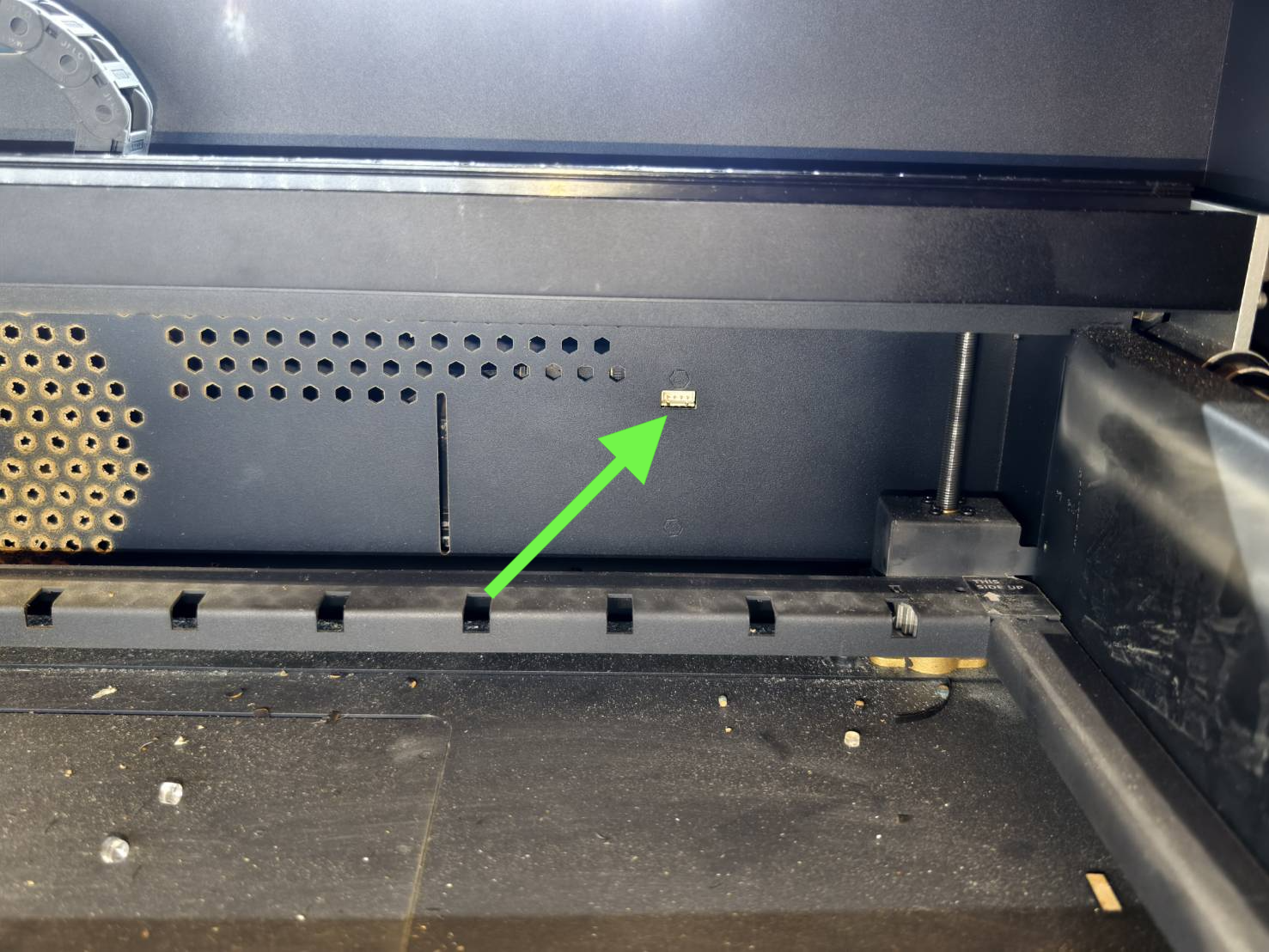

Trouvez le câble de connexion dans la boîte et insérez-le à l'arrière droit de la machine.

Étape 4

Installez les mâchoires sur le dispositif rotatif en fonction du matériau que vous allez utiliser.
Veuillez consulter le manuel pour les instructions d'installation des mâchoires.
Manuel du FLUX Chuck Rotary
(*Il est recommandé d'utiliser un matériau de test pour les premiers essais.)

Étape 5

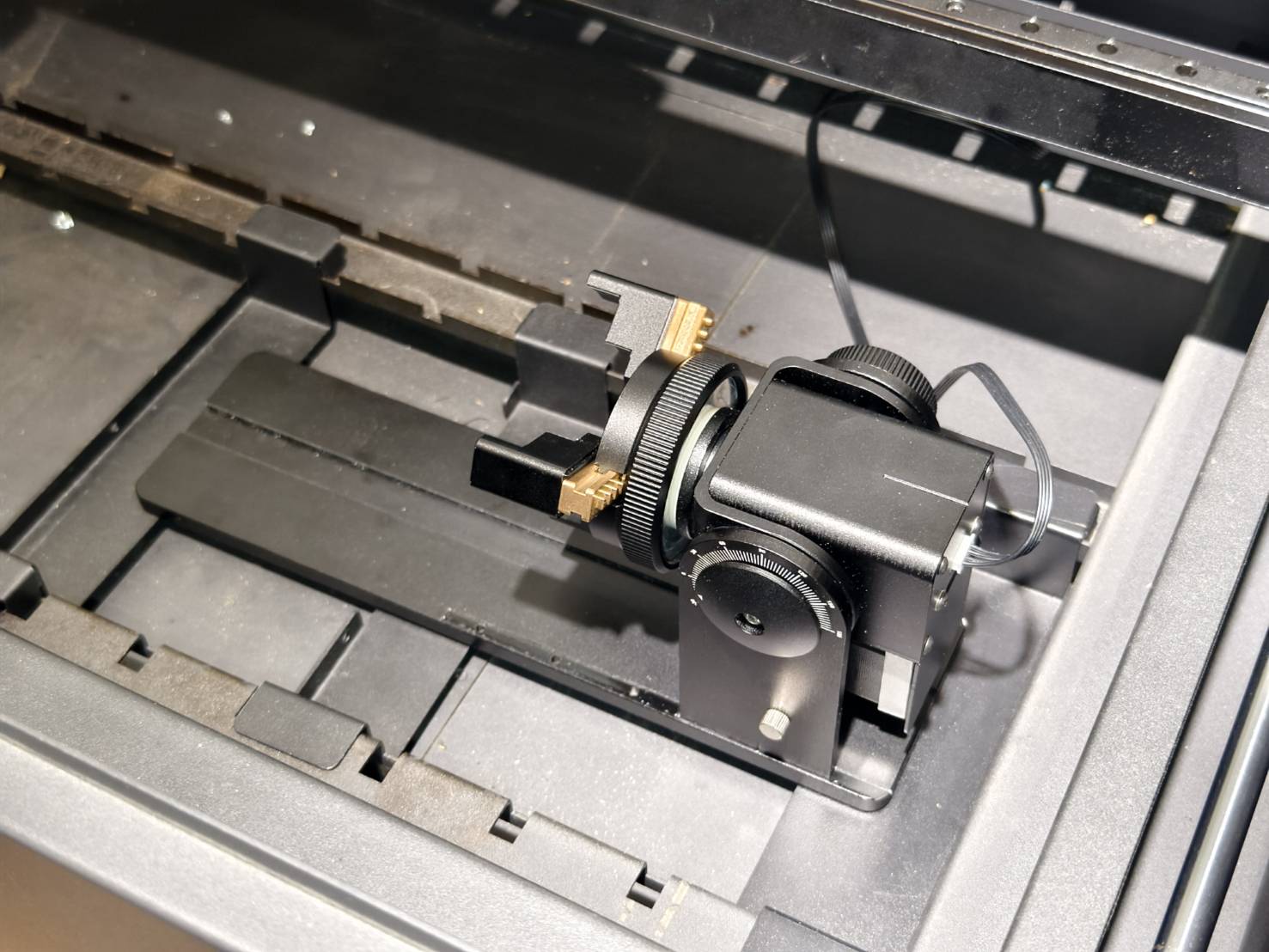

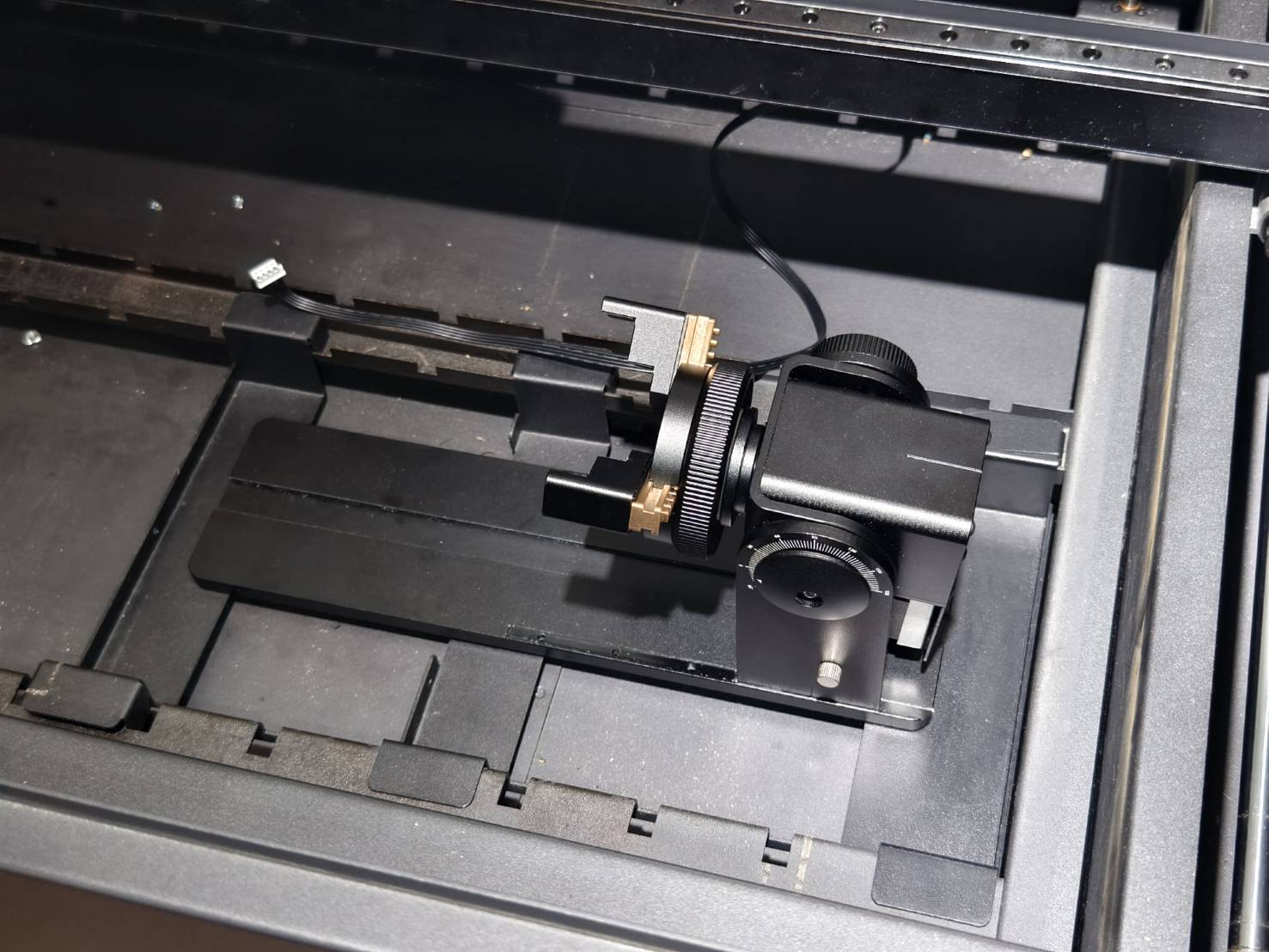

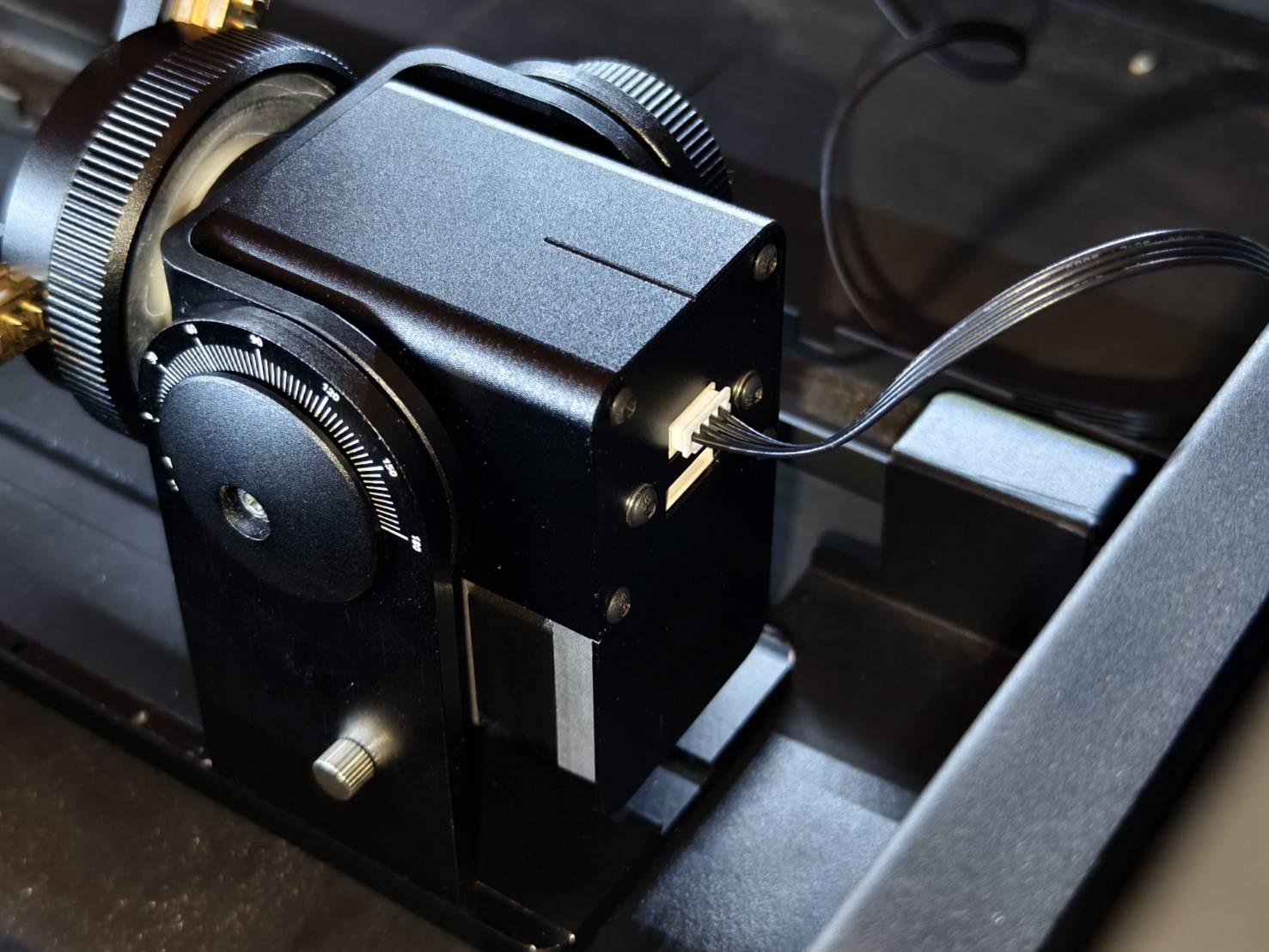

Placez le Chuck Rotary avec les mâchoires installées sur les supports et branchez le câble dans l'appareil.

Étape 6

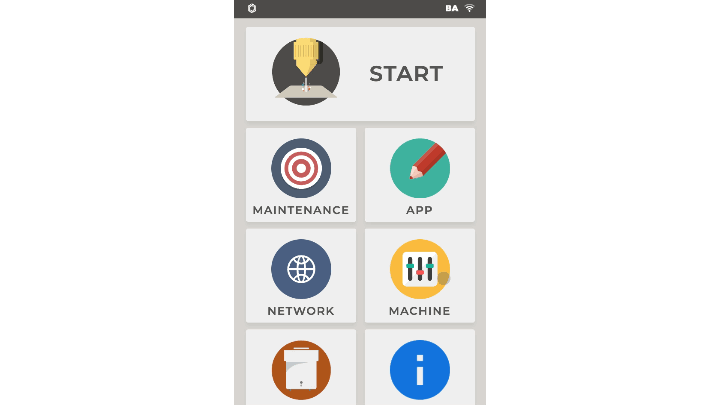

Allumez la machine et accédez aux "Paramètres matériels" pour sélectionner la version correcte du dispositif rotatif.

Machine >> Paramètres matériels >> Paramètres du dispositif rotatif >> Chuck

Étape 7

Mesurez le diamètre ou la circonférence de votre matériau et notez-le pour une utilisation ultérieure.
(Il est recommandé d'utiliser le matériau destiné aux premiers essais et tests.)

Si le diamètre de votre matériau est inférieur à 25 mm (circonférence : 78,5 mm), veuillez passer à l' Étape 7.1.

Étape 7.1

La position de la lentille de mise au point doit être ajustée pour graver des matériaux de plus petit diamètre. (Diamètre inférieur à 25 mm, circonférence 78,5 mm)

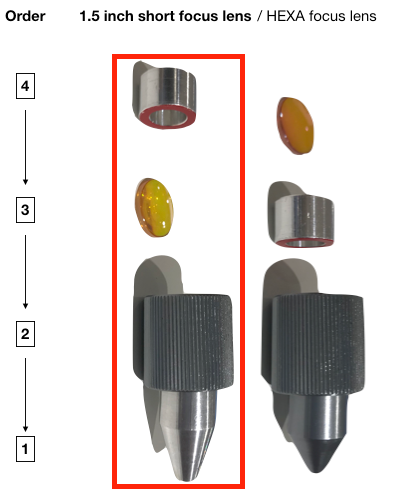

Par défaut, votre lentille sera positionnée en haut et doit être déplacée vers le bas, comme indiqué dans l'image ci-dessous.

Veuillez consulter la vidéo ci-dessous pour modifier la position de votre lentille de focalisation.

Étape 8

Fixez le matériau avec le dispositif rotatif et mettez-le à niveau.
(Veuillez vous référer au Guide du mandrin rotatif pour fixer différentes formes.)

Étape 9

Effectuez la mise au point automatique pour les matériaux d'un diamètre supérieur à 25 mm (circonférence : 78,5 mm).
Si le diamètre de votre matériau est inférieur à 25 mm (circonférence : 78,5 mm), veuillez passer à l' Étape 9.1.
(La mise au point automatique ne sera pas disponible pour les matériaux plus petits.)

Étapes :

Abaissez le plateau si nécessaire.
Approchez la sonde de mise au point de la surface du matériau.
Relevez le plateau pour vérifier si la sonde peut toucher la surface.
Effectuez la mise au point automatique en double-cliquant sur le bouton "AF".

Vidéo :

Étape 9.1

Effectuez la mise au point manuelle avec le mini-niveau fourni avec le mandrin rotatif.

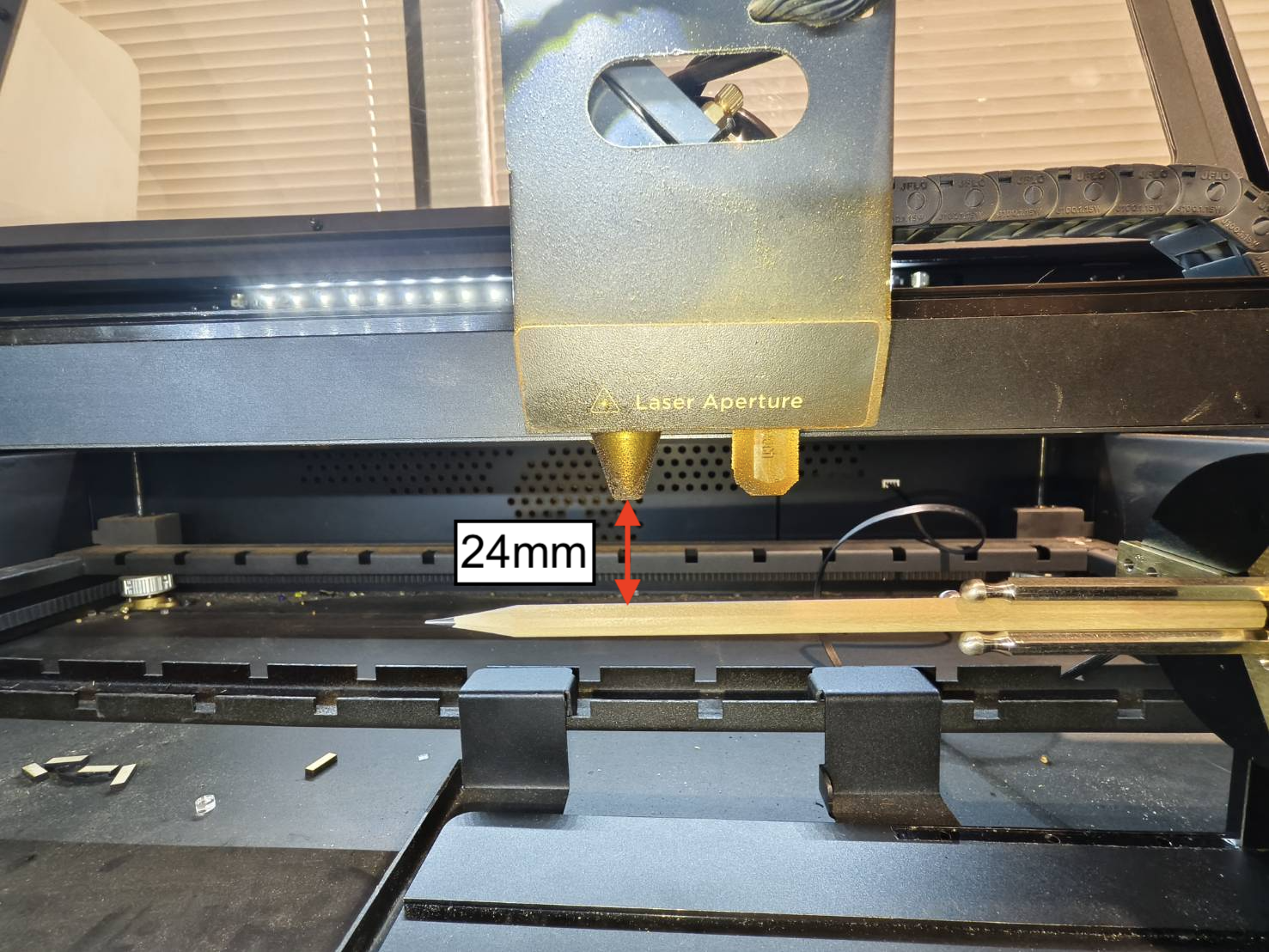

Comme l'objectif a été repositionné à l' étape 7.1, la distance entre la pointe de la buse et la surface doit maintenant être de 24 mm.

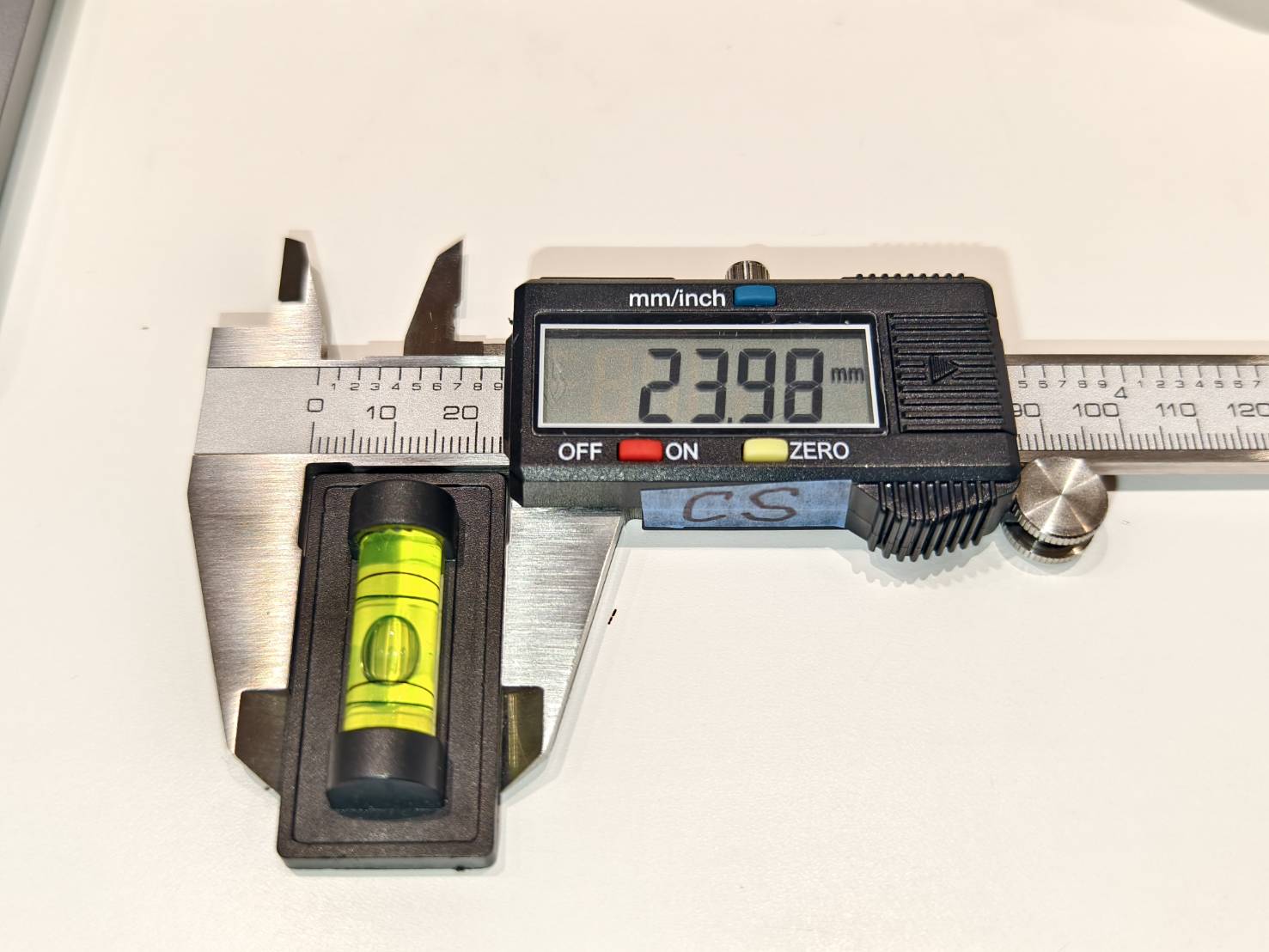

La largeur du mini-niveau est d'environ 24 mm.

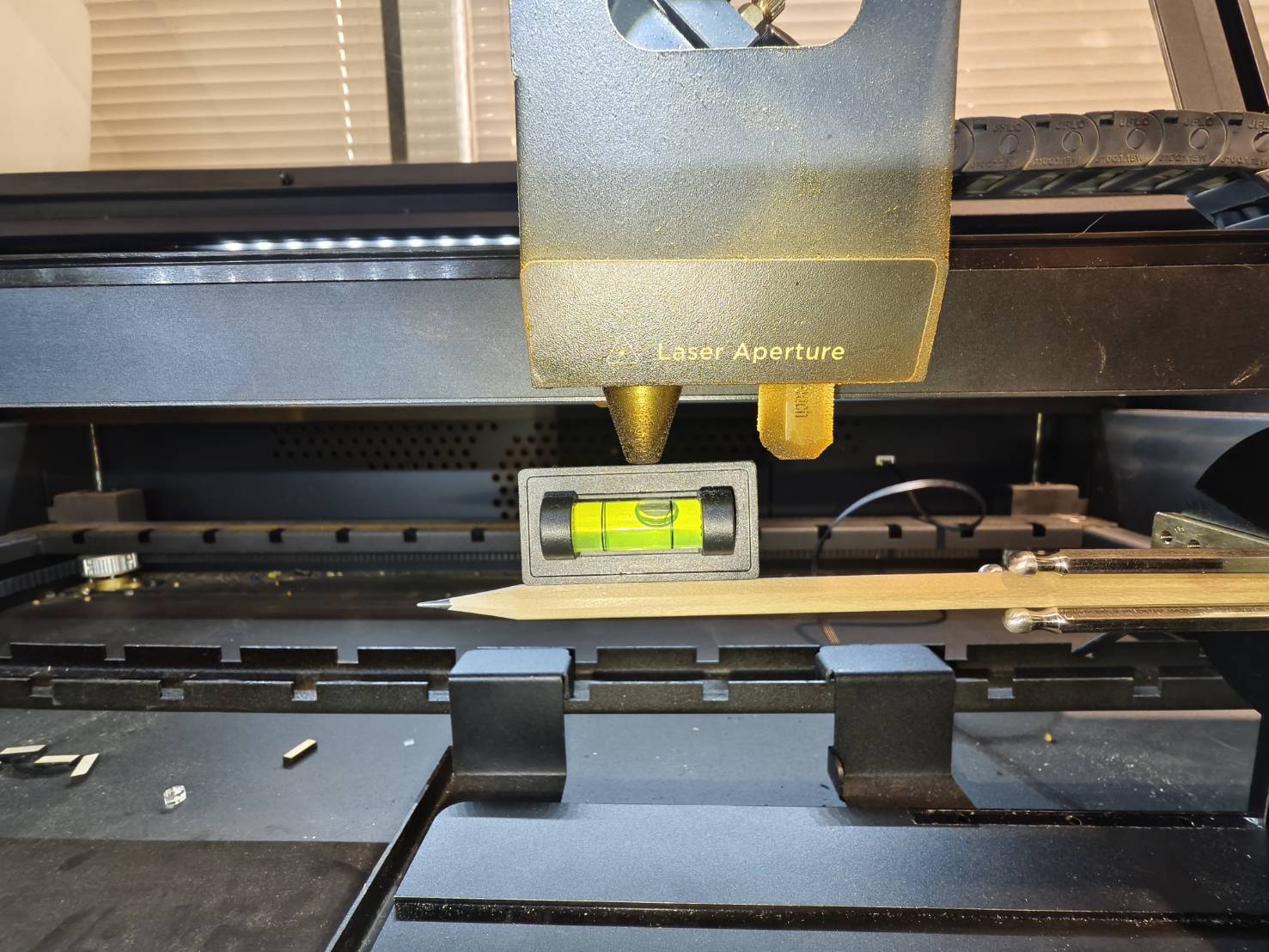

Par conséquent, placez le mini-niveau sur la surface du matériau et élevez le plateau jusqu'à ce que le niveau atteigne la pointe de la buse.

Étape 10

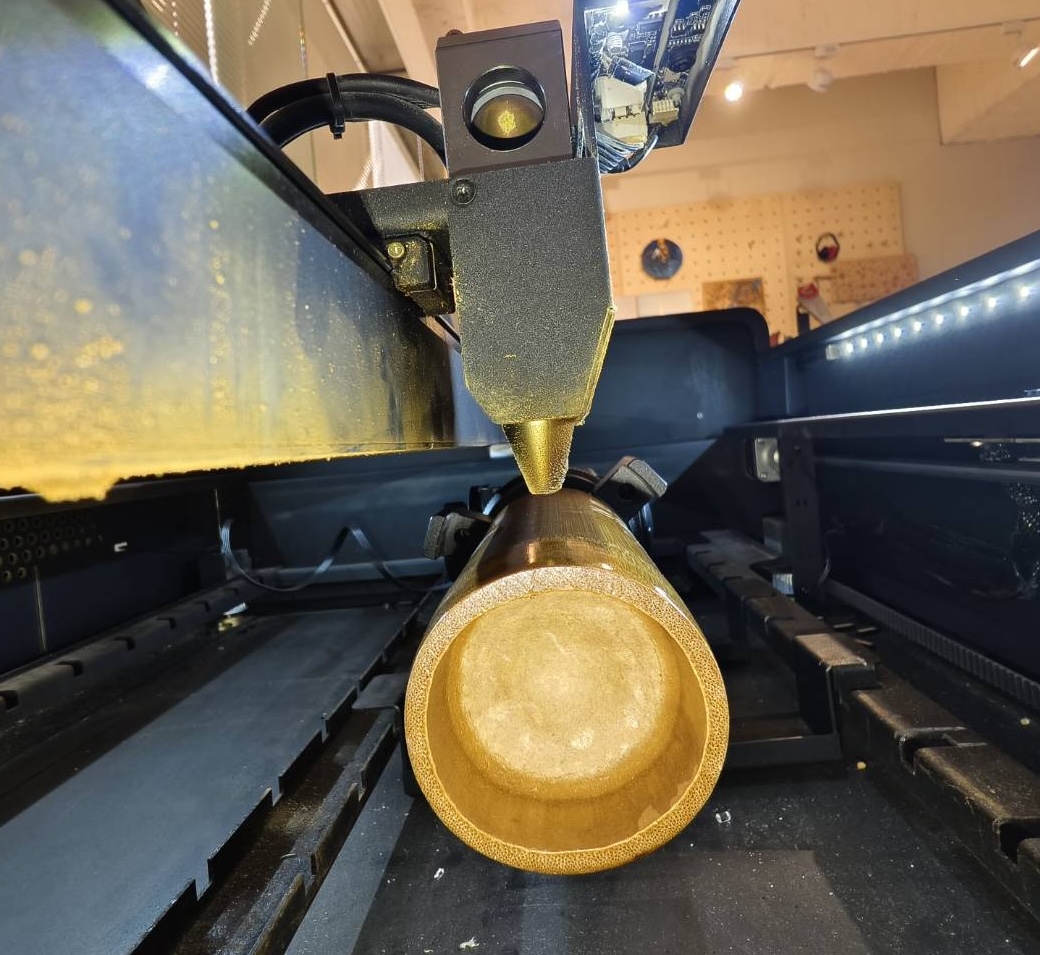

Déplacez la pointe de la buse au centre de la zone à graver.

Étape 11

Lancez Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Étape 12

Accédez aux "Paramètres du document" et effectuez les modifications suivantes :

1. Changez la Zone de travail en "HEXA".

2. Modifiez l'option Démarrer à partir de en "Position actuelle".

3. Pour l'Origine du travail, sélectionnez "Centre".

4. Activez la fonction Rotative.

5. Pour le Miroir, vous devez activer cette fonction si votre dispositif rotatif est retourné.
Si ce n'est pas le cas, laissez-la désactivée.
(Disponible uniquement pour Ador.)

Position par défaut (Le dessus est plat.)	Position inversée (Le moteur est en haut.)

Étape 13

Accédez à "Configuration rotative" et effectuez les modifications.

1.
Assurez-vous que la fonction rotative est activée.

2.
Sélectionnez "Chuck" comme type.

3.
Saisissez la taille de votre matériau mesurée en Étape 7.
(Vous pouvez saisir l'une ou l'autre des valeurs, le logiciel calculera automatiquement l'autre.)

4.
Vous devez activer la fonction miroir si votre dispositif rotatif est en position inversée.
Si ce n'est pas le cas, laissez-la désactivée.
(Disponible uniquement pour Ador.)

Position par défaut (Le dessus est plat.)	Position inversée (Le moteur est en haut.)

Étape 14

Créez un objet à graver ou importez le vôtre.

Screenshot 2024-09-26 at 12.23.35 PM.png

Selon votre conception, il sera généralement pivoté de 90 degrés pour correspondre à l'orientation du matériau.

Étape 15

Après avoir configuré votre conception, alignez son centre sur la ligne bleue.

Étape 16

Utilisez la fonction "Cadre d'exécution" pour visualiser le parcours de la gravure.

Sélectionnez "Cadrage" pour afficher le cadre délimitant du design ou du fichier.
Après avoir cliqué sur "Démarrer", la tête laser commencera à se déplacer, et son trajet indiquera la zone de gravure pour cette tâche.
Le point de départ correspond à la position actuelle de votre buse laser.
Son parcours dépendra de l'"Origine du travail" sélectionnée dans Étape 12. Lorsque le centre est choisi, le point de départ sera défini au centre du design. Le centre est généralement utilisé pour les travaux rotatifs.
Vous pouvez déplacer la tête laser pour ajuster la zone de gravure jusqu'à ce que la position vous convienne.

Étape 17

Une fois la position de gravure confirmée, réglez les paramètres de vitesse et de puissance appropriés en fonction de votre matériau.

Étape 18

Fermez la porte et lancez la tâche.

Étape 19

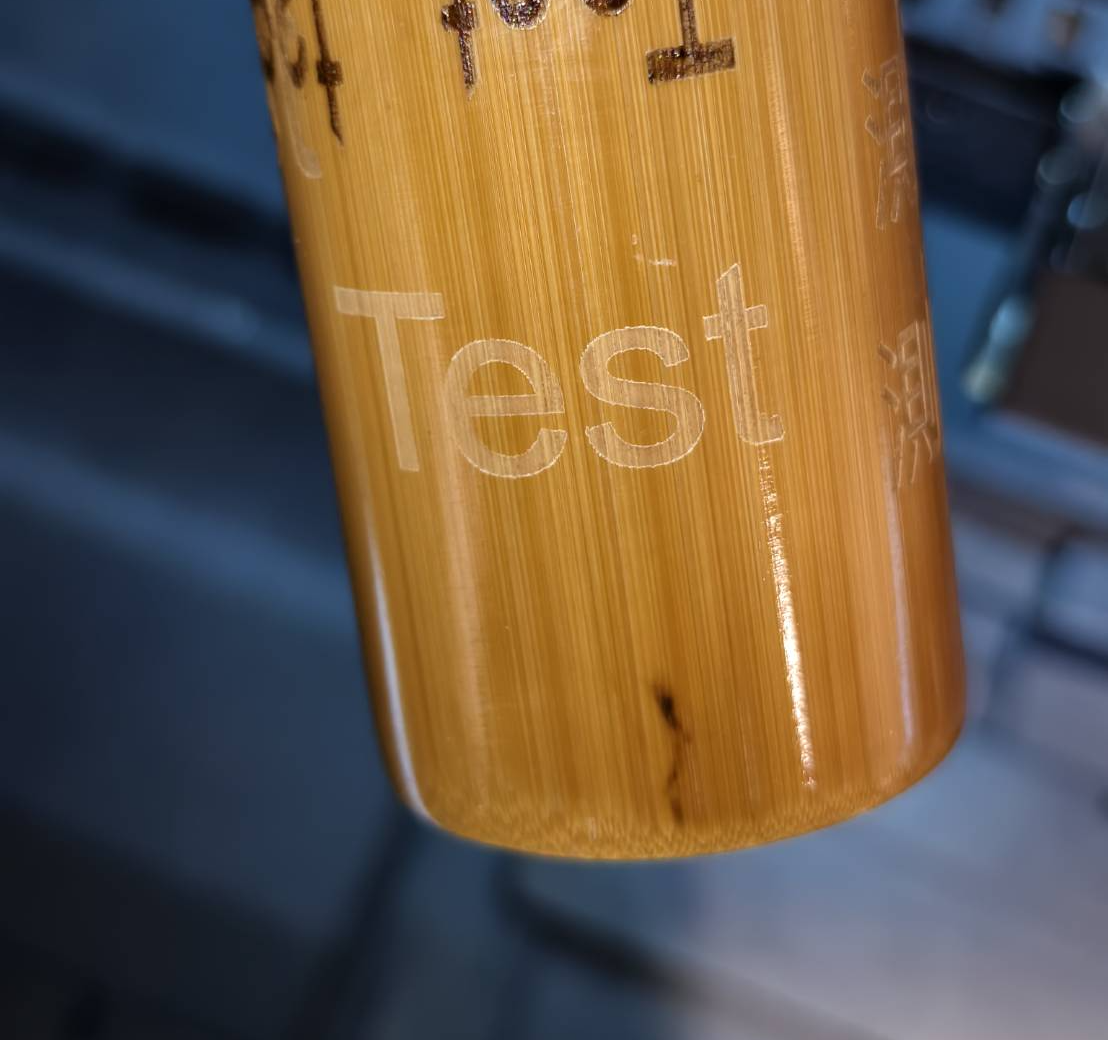

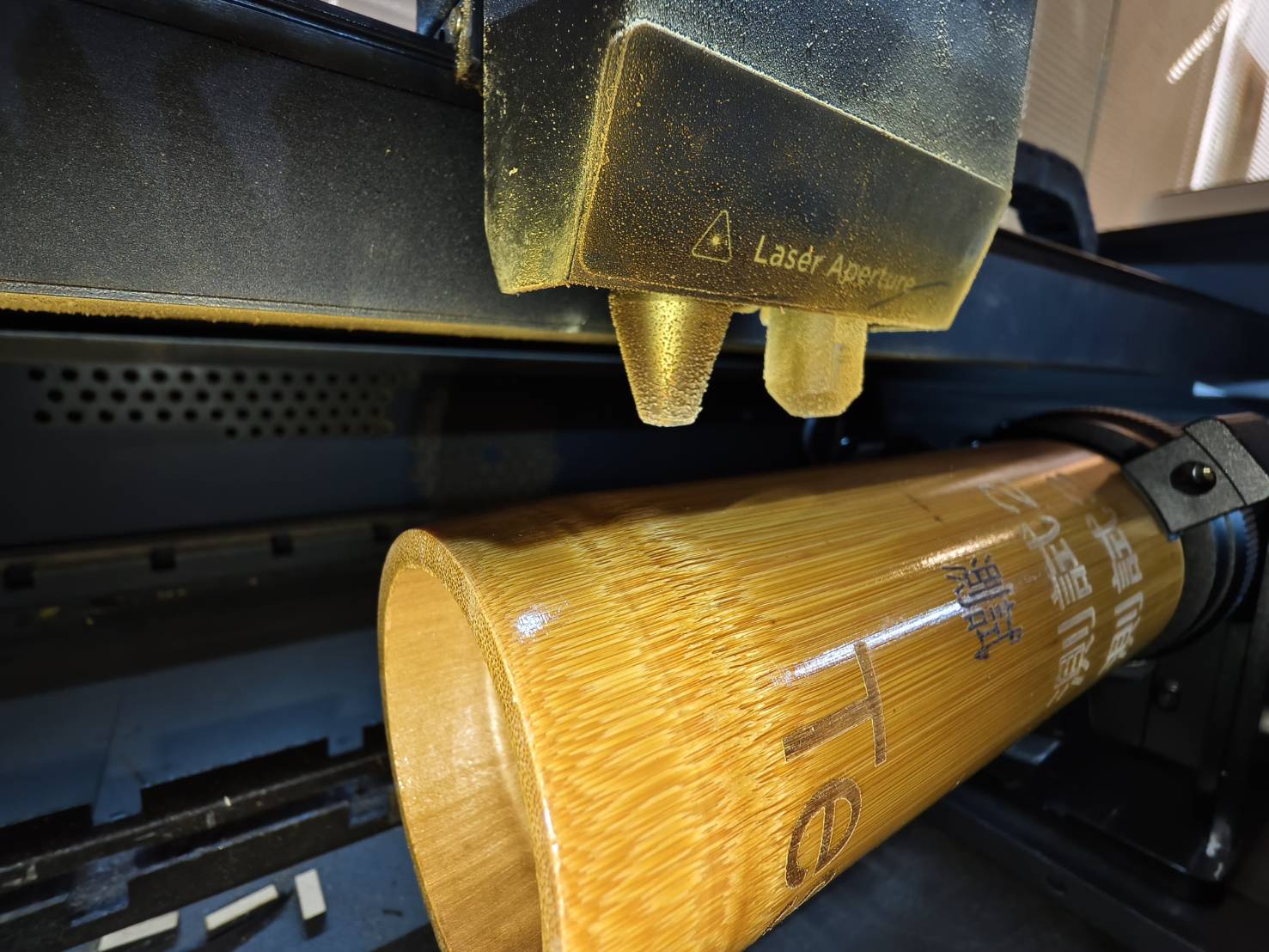

Examinez le résultat.
