Guide de remplacement de la carte mère - Beam Air Pro

Étape 1 - Éteignez l'appareil et débranchez le cordon d'alimentation.

Étape 2 - Ouvrez les quatre boucles et retirez le couvercle supérieur.

⚠︎ Attention : Veuillez faire attention à la position de vos doigts pour éviter de vous pincer en ouvrant les boucles.

Étape 3 - Retirez les filtres

Reportez-vous aux trois premières secondes de la vidéo pour retirer les filtres.

Étape 4 - Retirez le couvercle inférieur

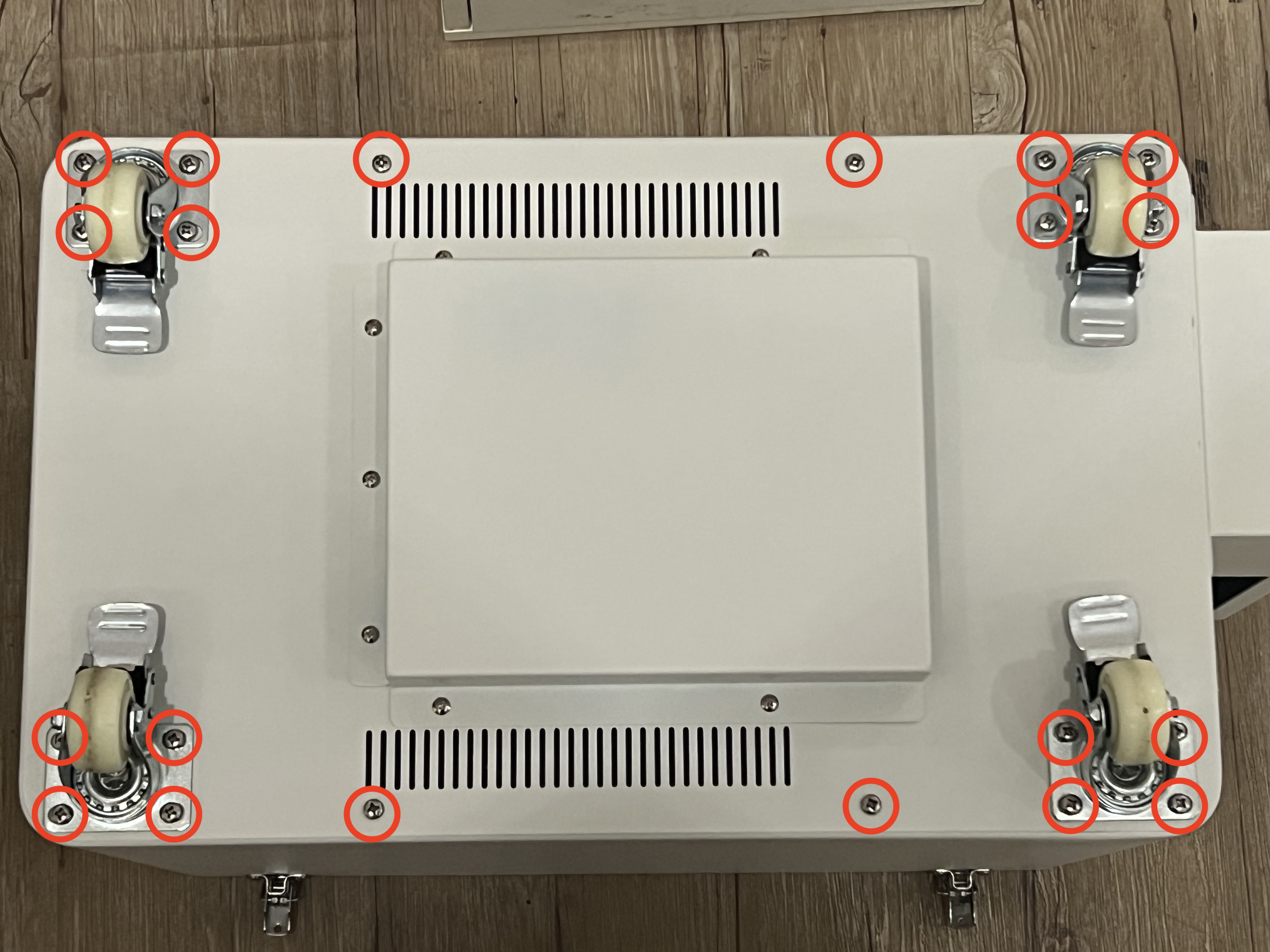

Retournez le Beam Air Pro et utilisez un tournevis cruciforme pour dévisser les 20 vis afin de retirer le couvercle inférieur et les rouleaux.

Étape 5 - Retirez les câbles et les vis sur la carte mère

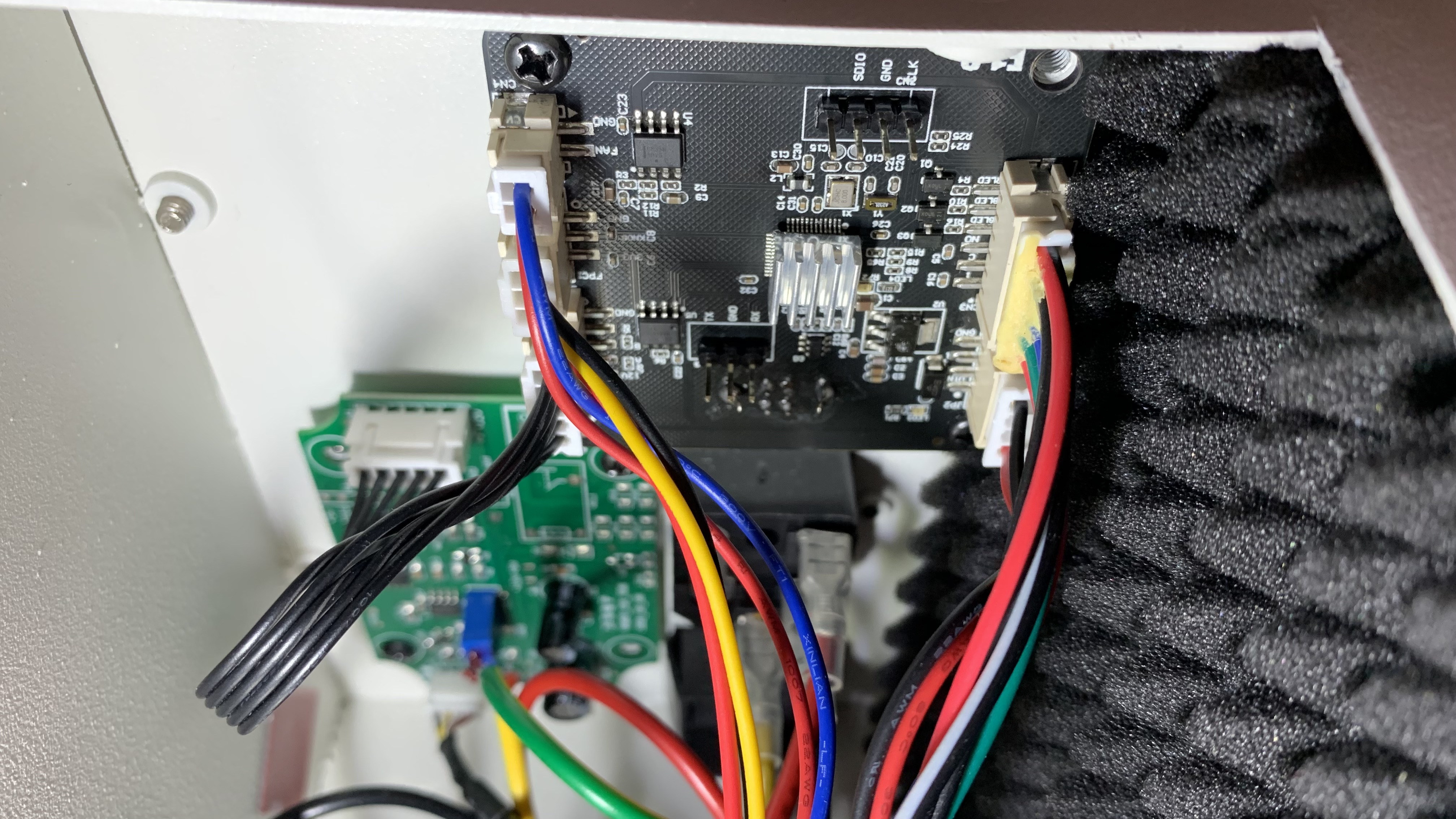

Retirez les câbles

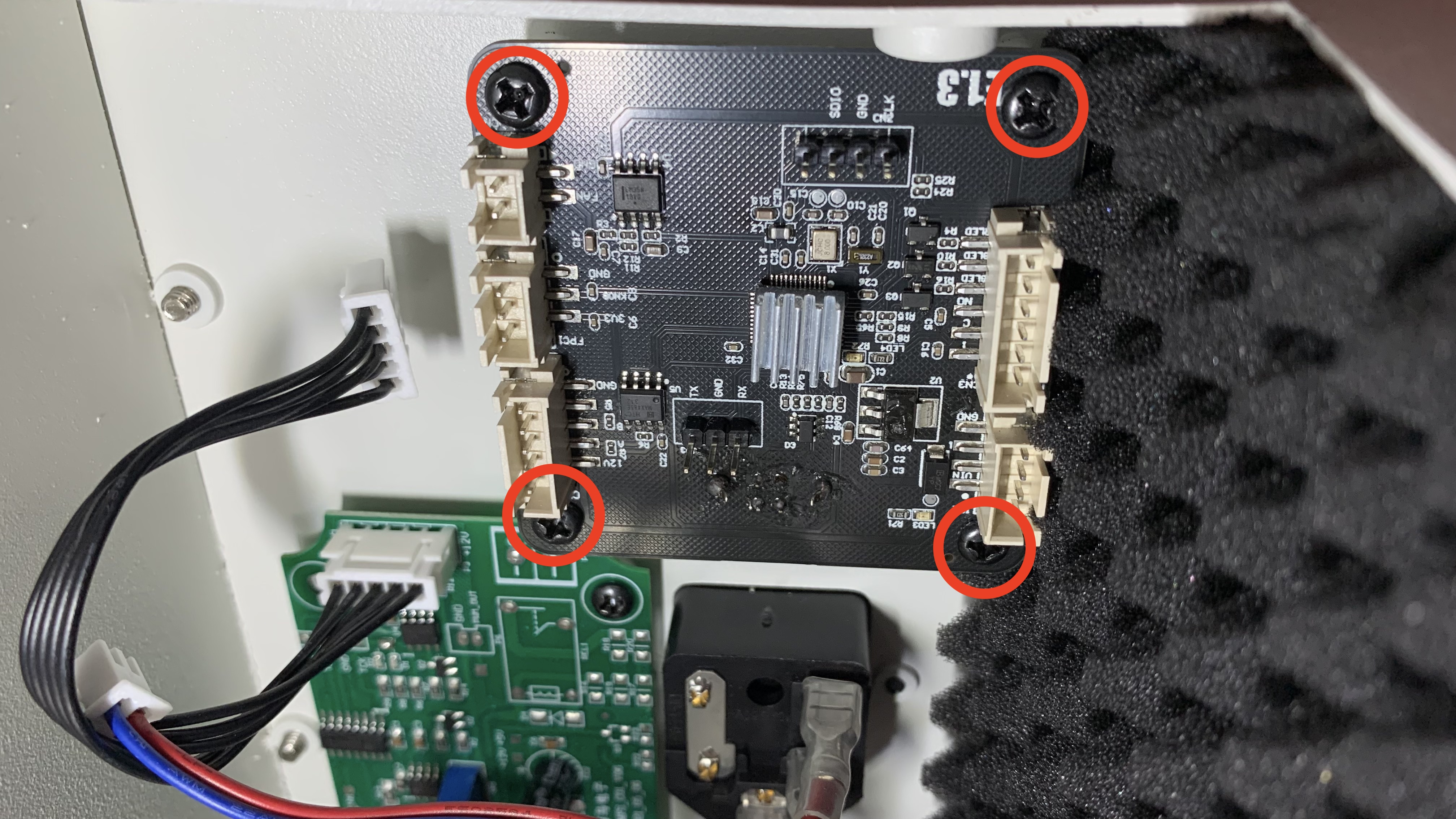

Utilisez un tournevis cruciforme pour dévisser les quatre vis.

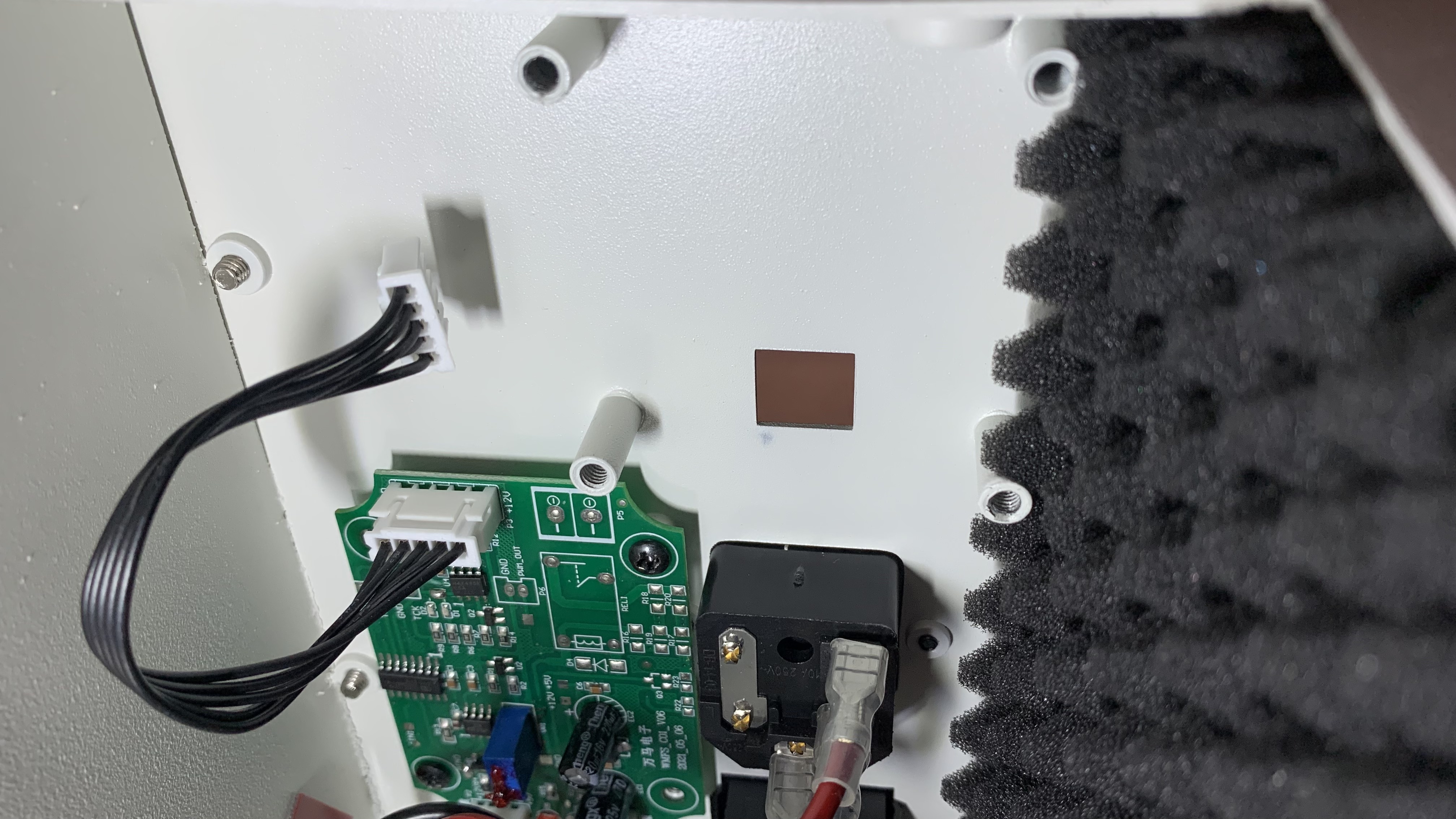

Étape 6 - Retirez la carte mère

Étape 7 - Installez la nouvelle carte mère

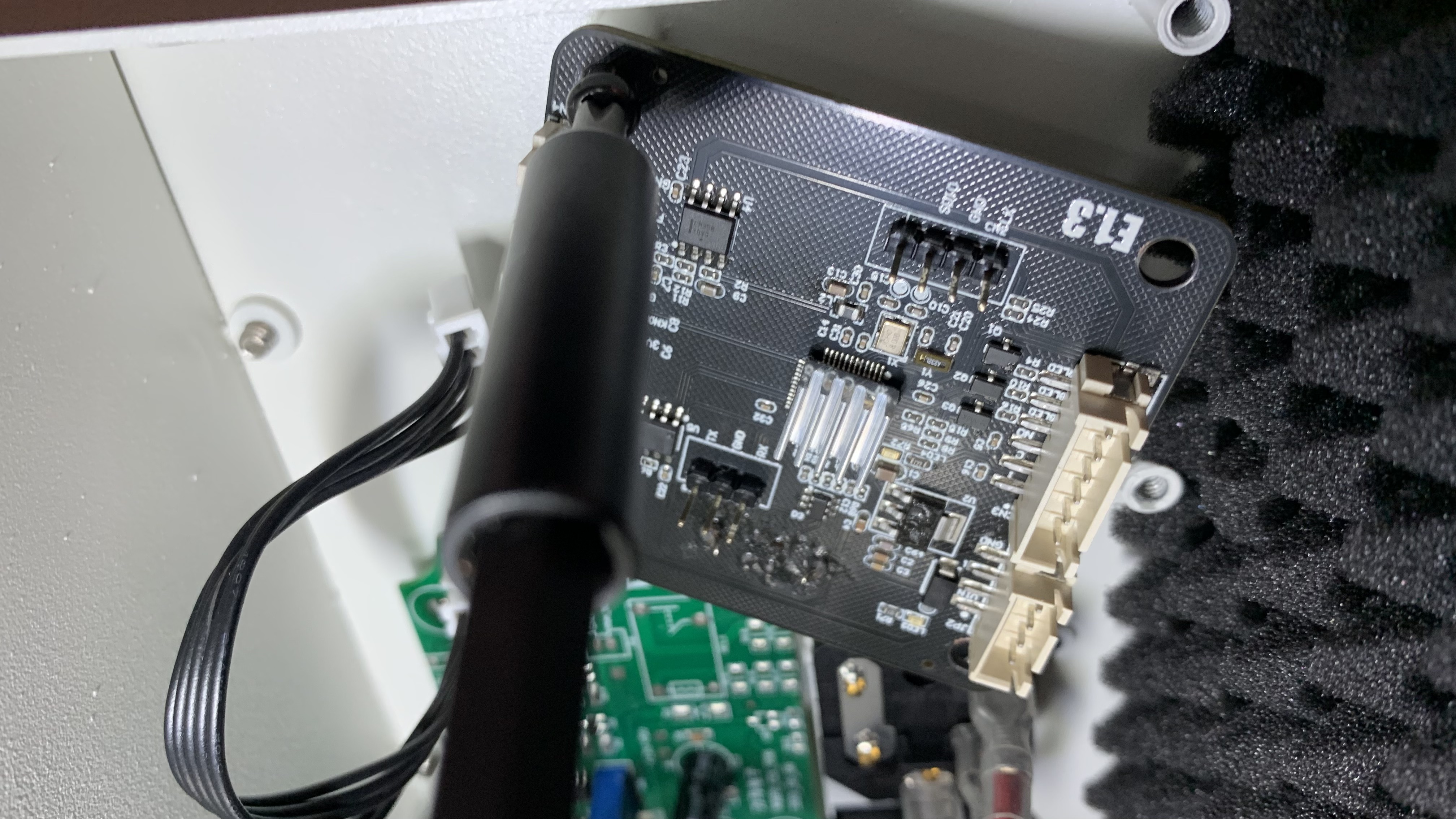

Vissez l'une des vis de fixation sur la carte mère à moitié.

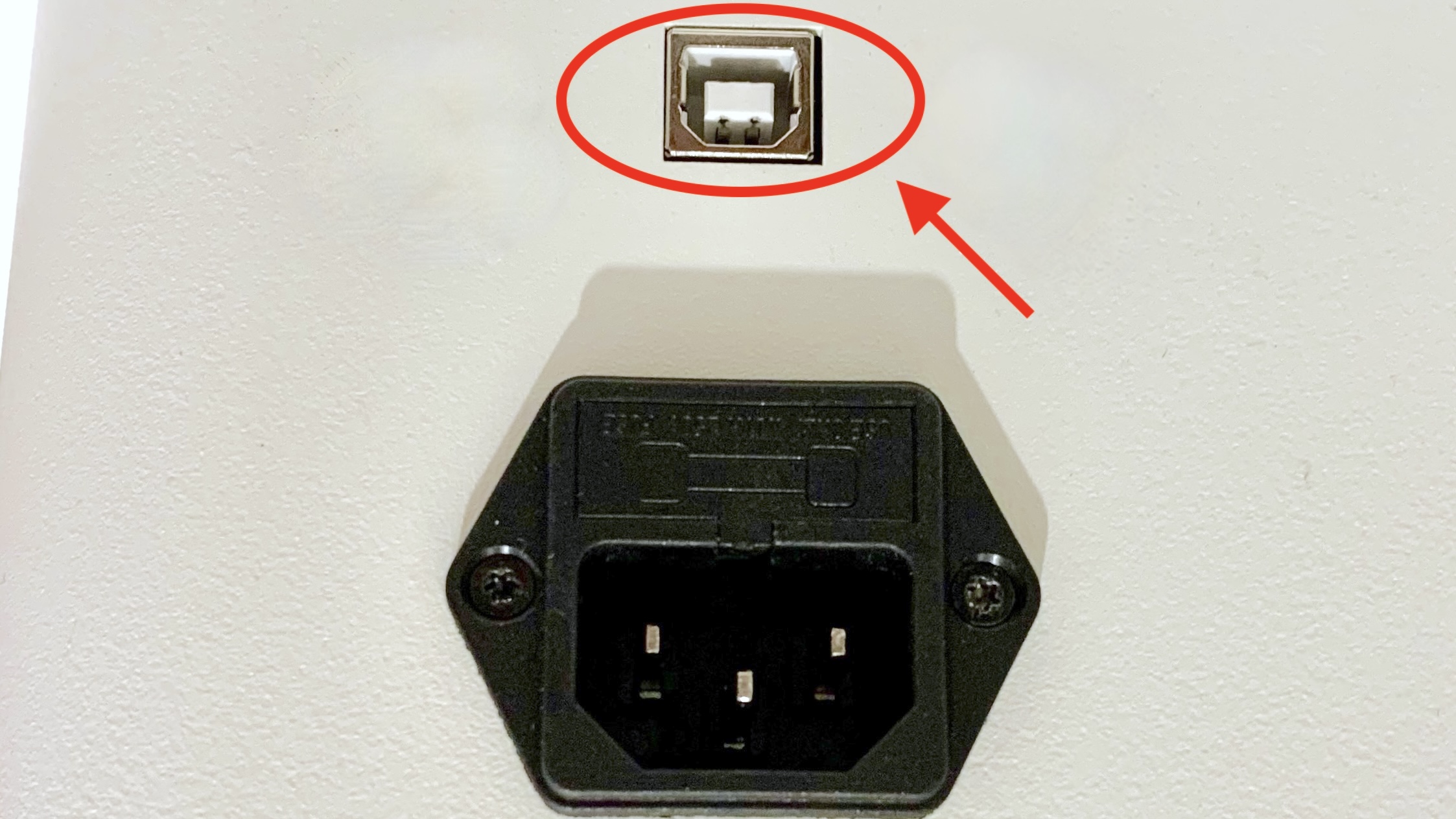

Alignez le connecteur USB-B à l'arrière de la carte mère avec le trou sur le châssis, puis vissez les vis en diagonale pour fixer la position de la carte mère.

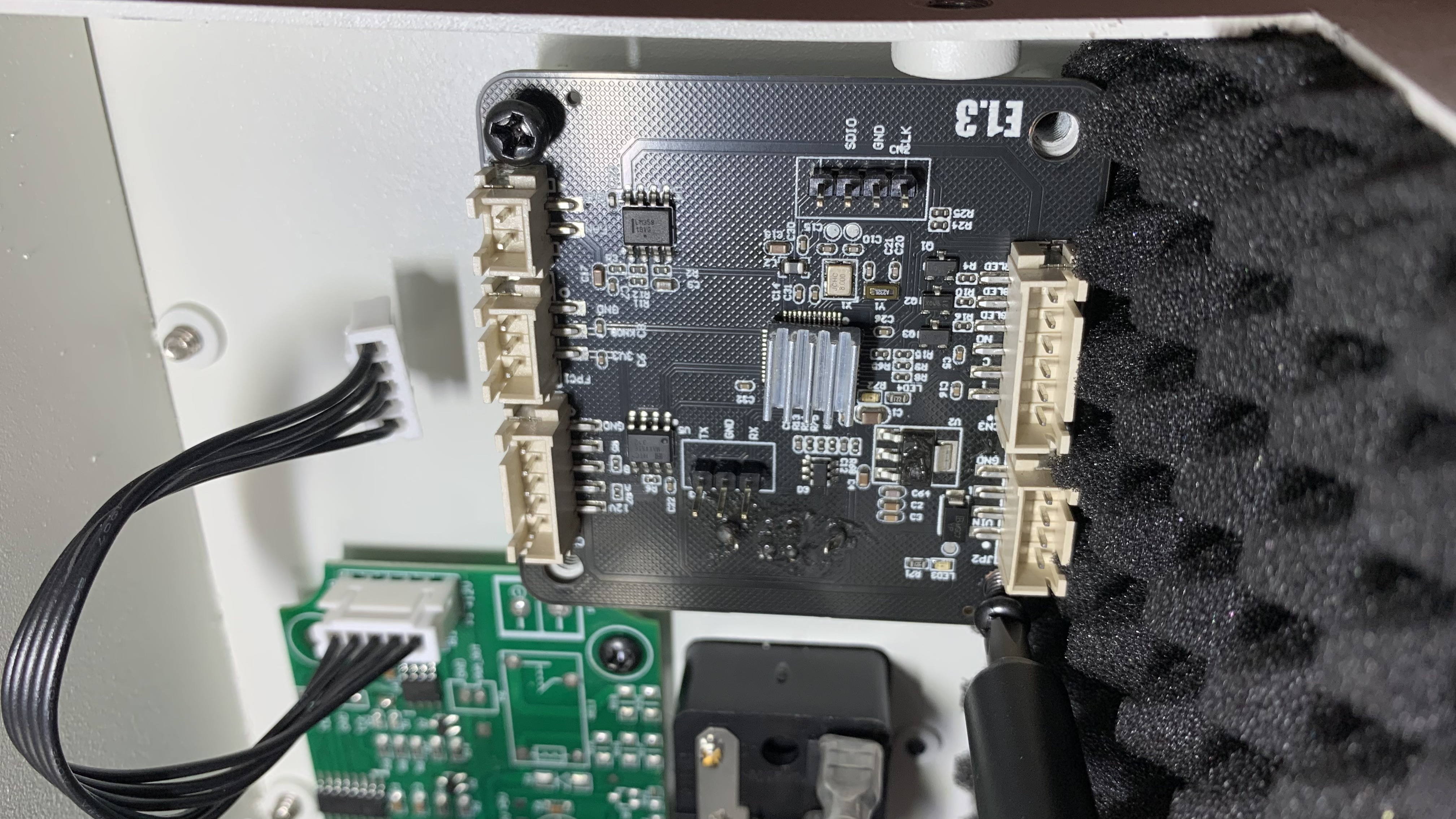

Vissez les quatre vis pour fixer la carte mère.

Connectez tous les câbles.

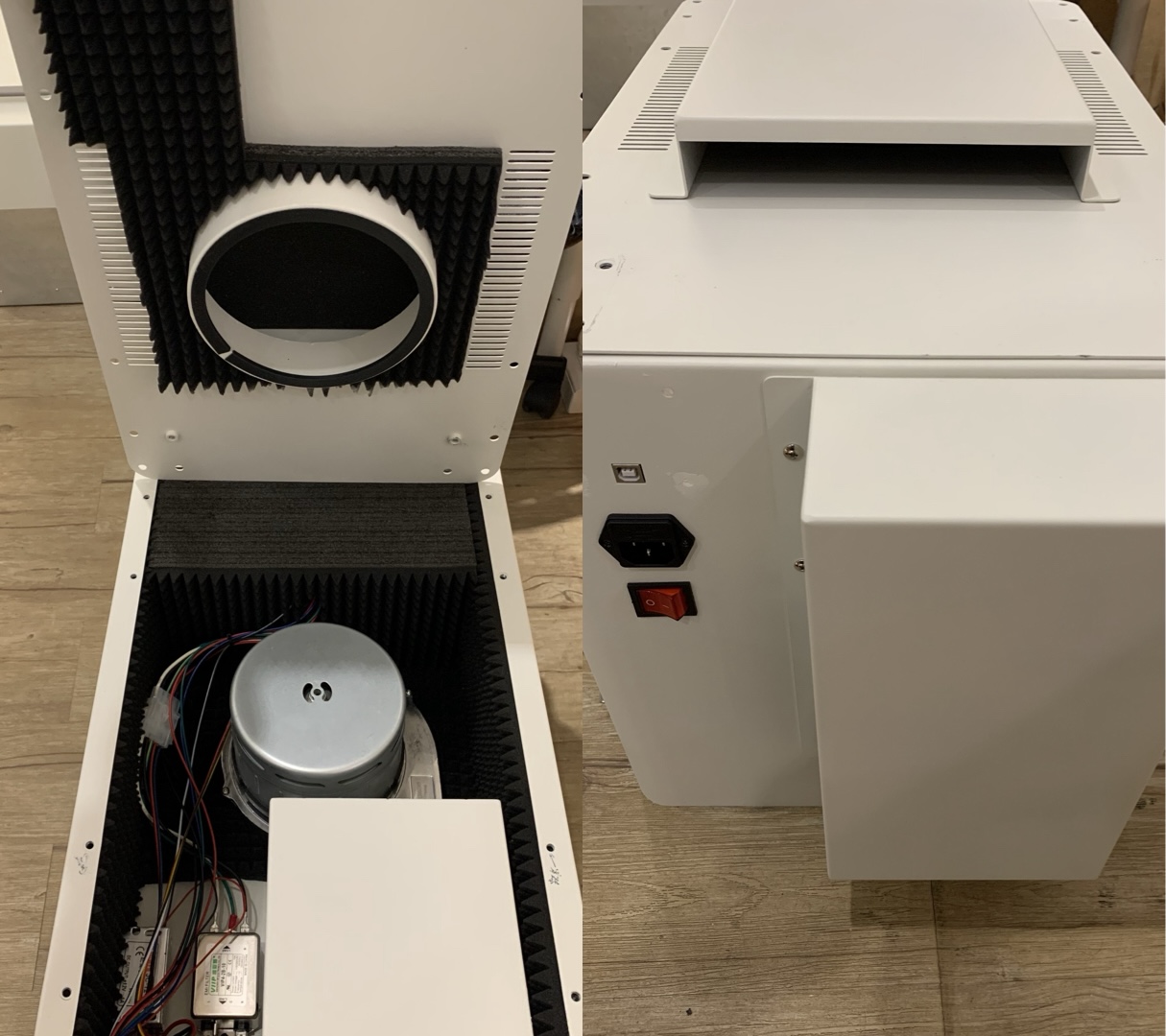

Étape 8 - Installez le couvercle inférieur

Vérifiez le sens et installez le couvercle.

Utilisez un tournevis cruciforme pour visser les 20 vis afin de fixer le couvercle inférieur et les rouleaux.
