Guide de remplacement du bloc d'alimentation 12V du Beam Air Pro

Étape 1 - Éteignez l'appareil et débranchez le cordon d'alimentation.

Étape 2 - Ouvrez les quatre boucles et retirez le couvercle supérieur.

⚠︎ Avertissement : Faites attention à la position de vos doigts pour éviter de vous pincer en ouvrant les boucles.

Étape 3 - Retirez le filtre

Reportez-vous aux trois premières secondes de la vidéo pour retirer les filtres.

Étape 4 - Retirez le couvercle inférieur

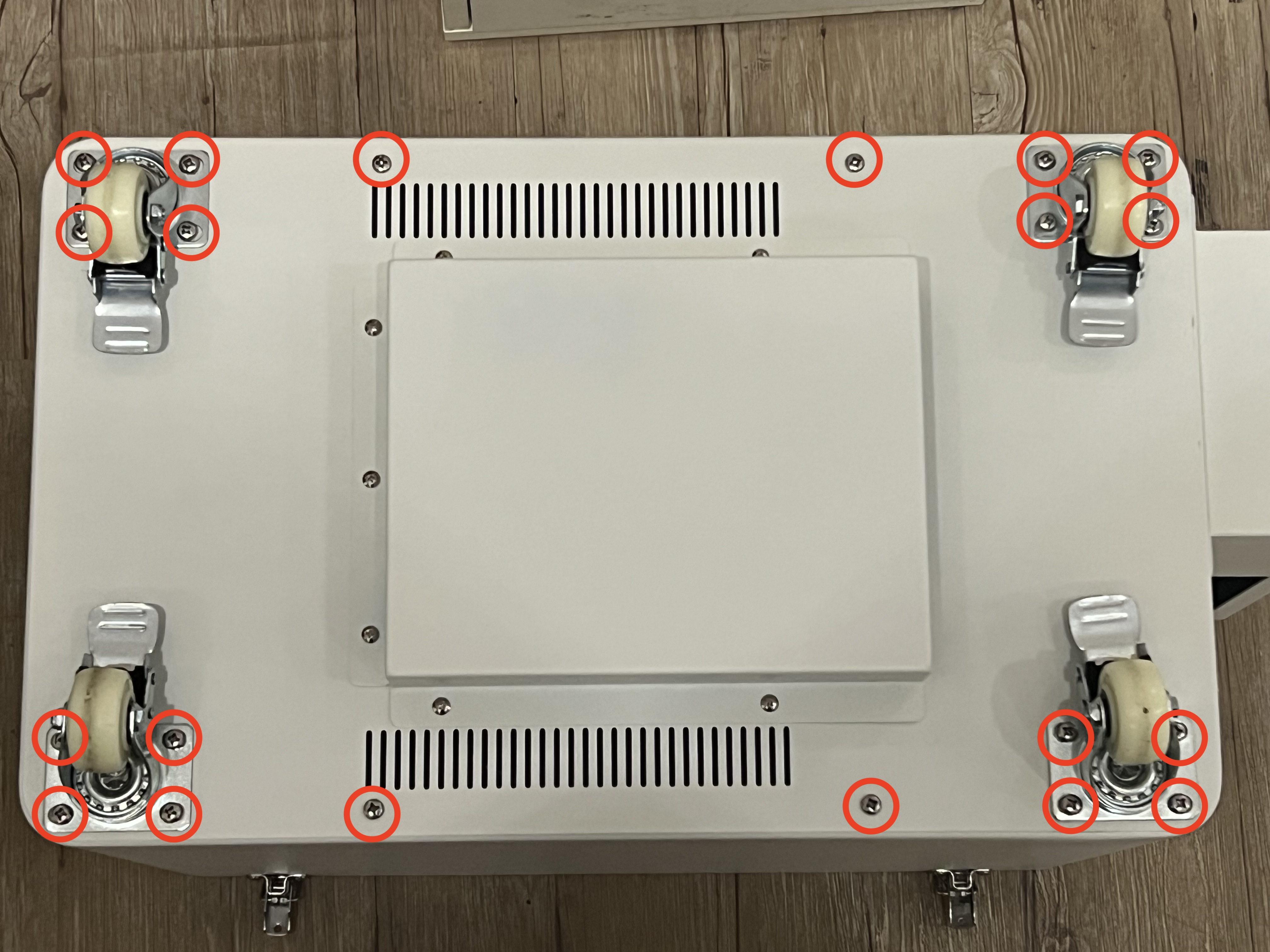

Retournez le Beam Air Pro et utilisez un tournevis cruciforme pour dévisser les 20 vis afin de retirer le couvercle inférieur et les rouleaux.

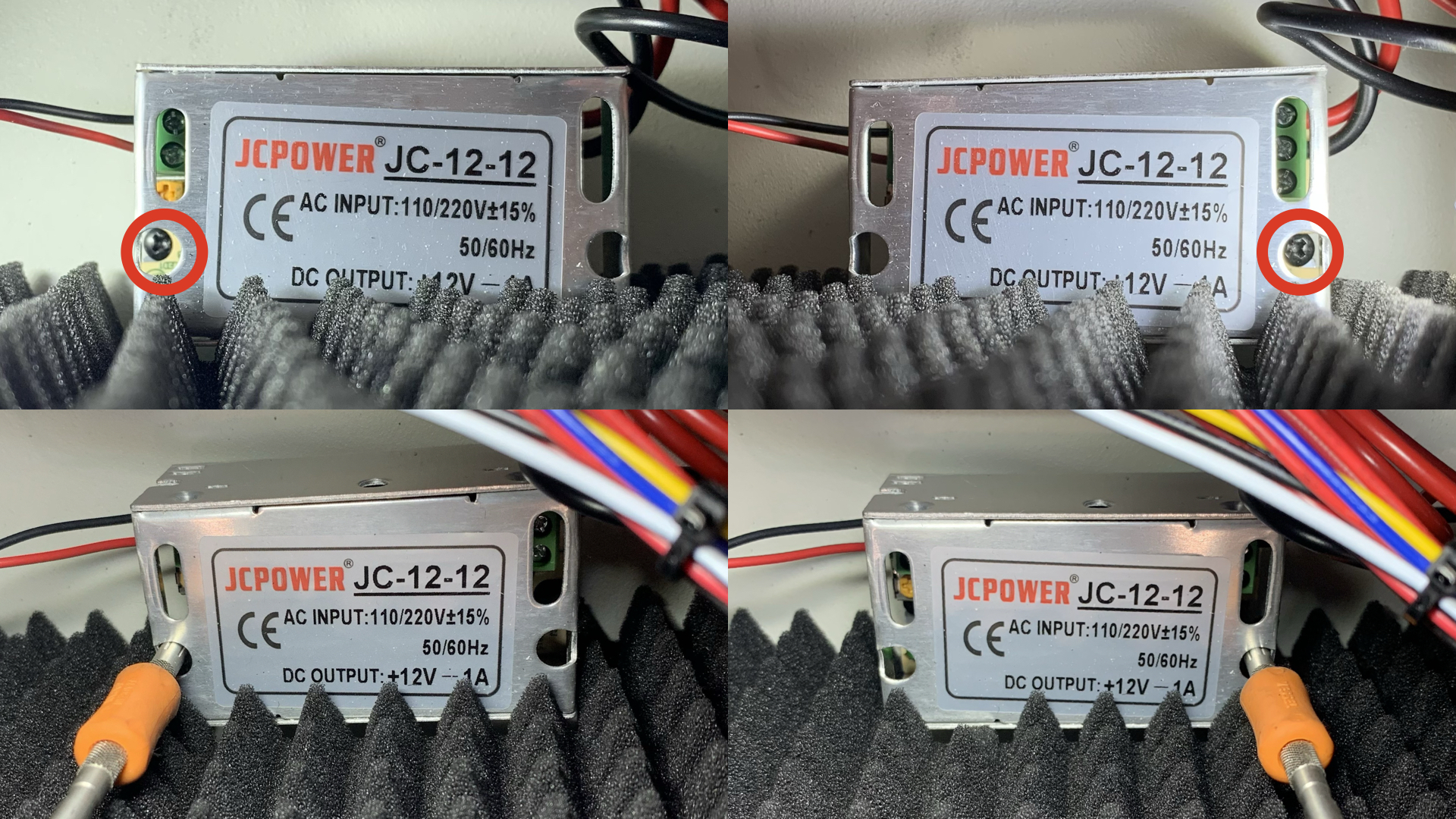

Étape 5 - Dévissez les vis de fixation du bloc d'alimentation 12V.

Étape 6 - Retirez les câbles du bloc d'alimentation 12V

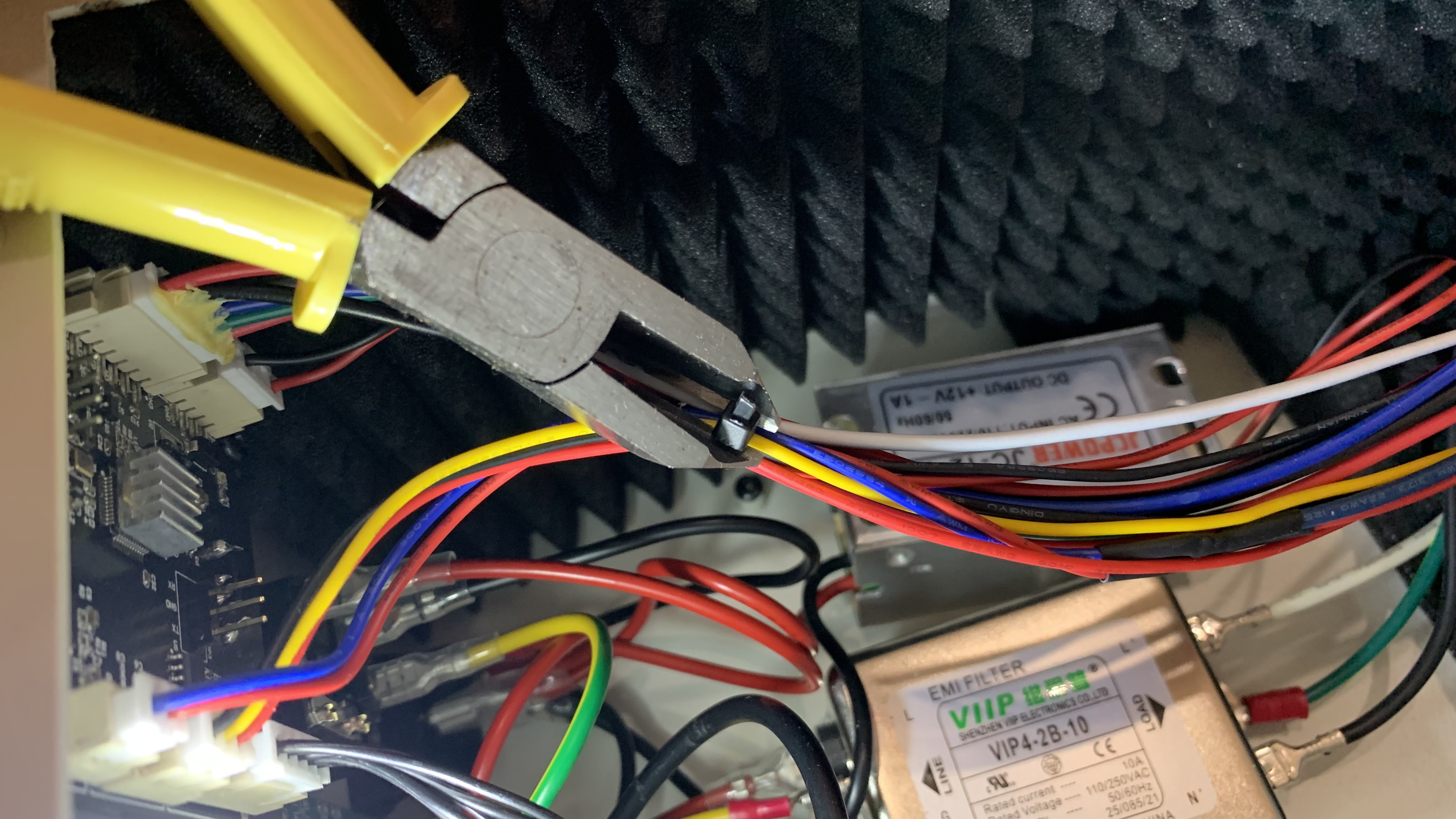

Utilisez une pince coupante diagonale pour couper l'attache de câble.

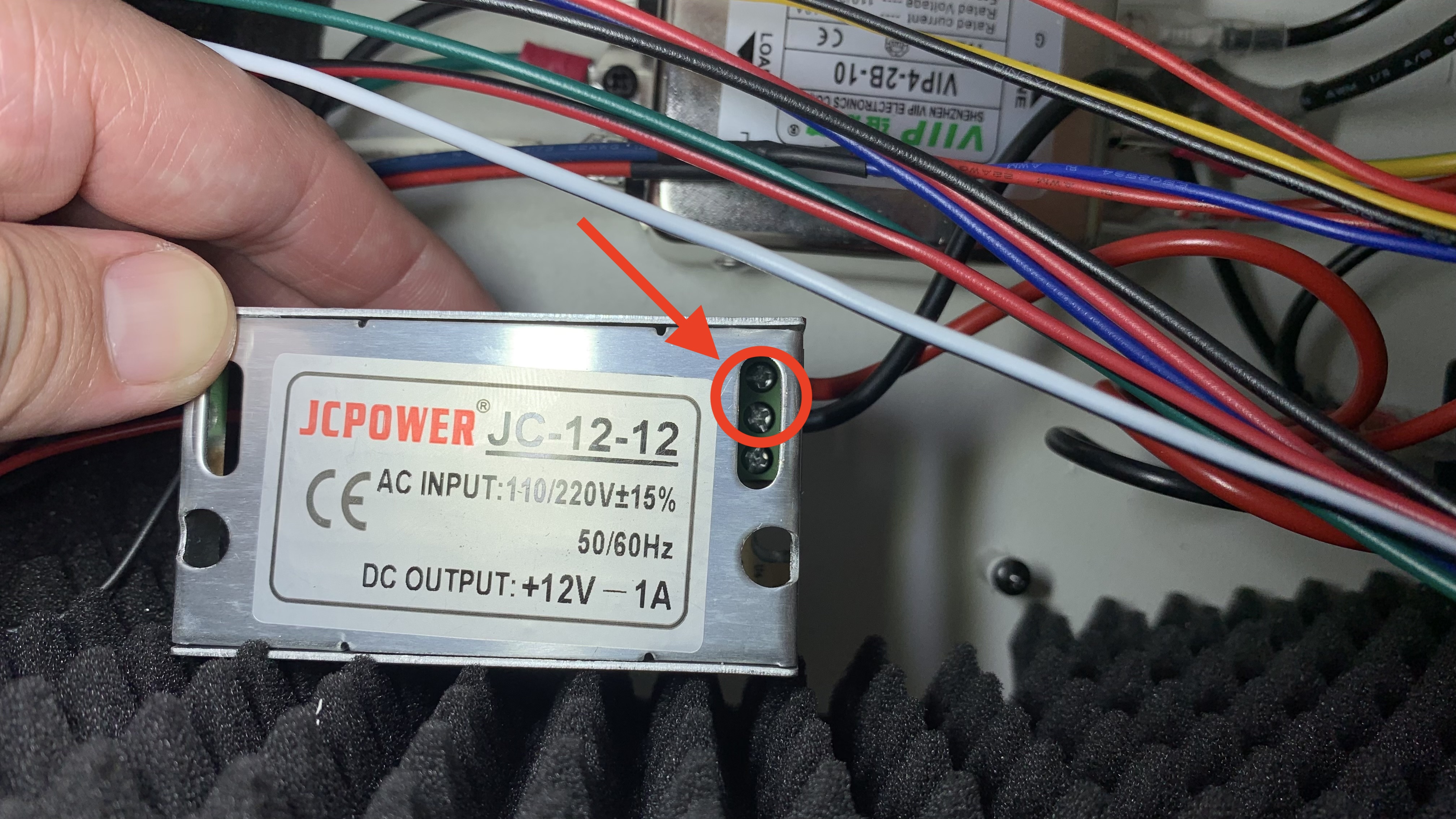

Vérifiez la position des vis qui fixent les câbles à broches.

Utilisez un tournevis cruciforme pour dévisser les vis.

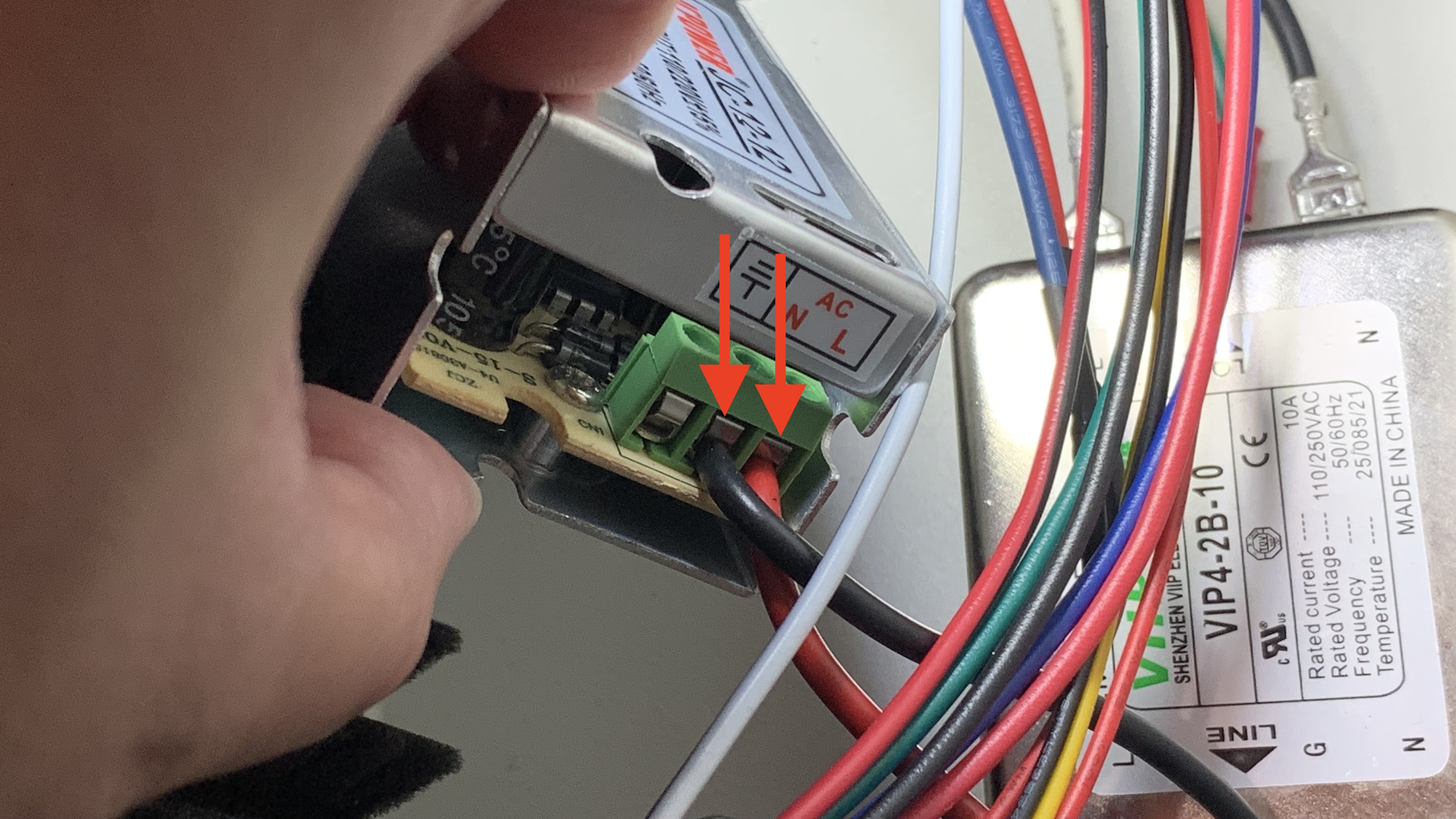

Retirez les câbles à broches.

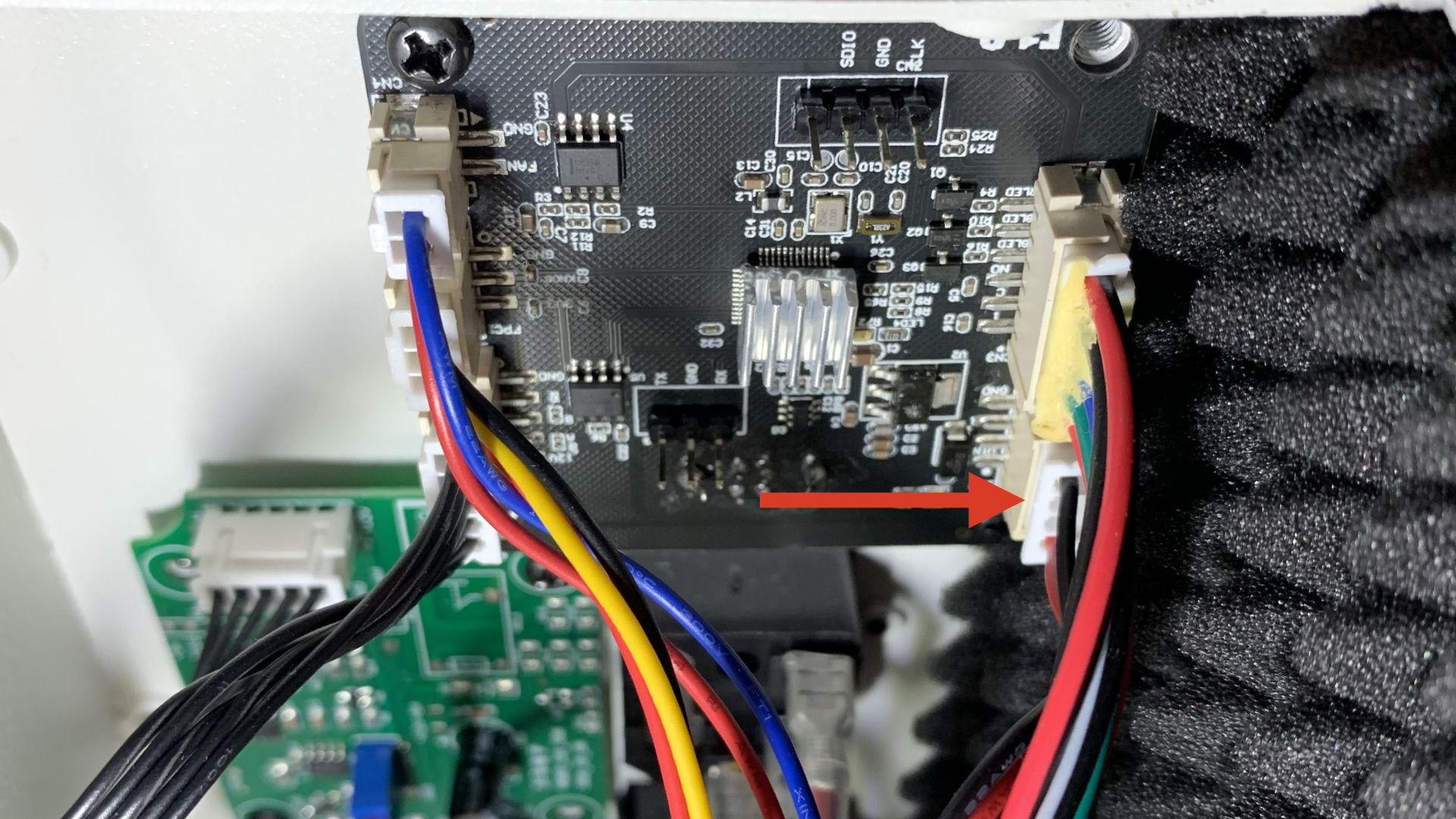

Débranchez le câble du bloc d'alimentation 12V de la carte mère.

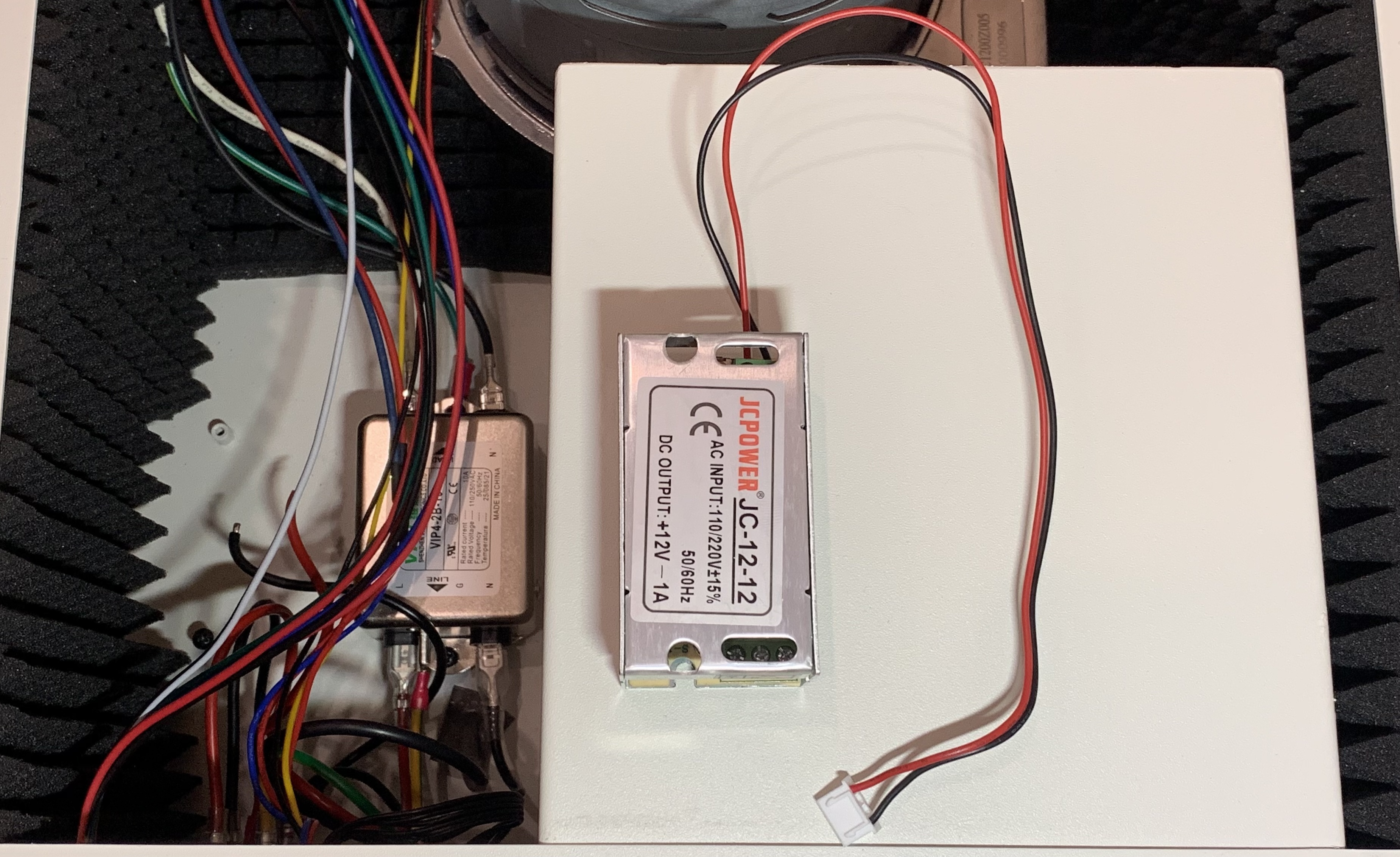

Étape 7 - Retirez le bloc d'alimentation 12V

Étape 8 - Installez le nouveau bloc d'alimentation 12V

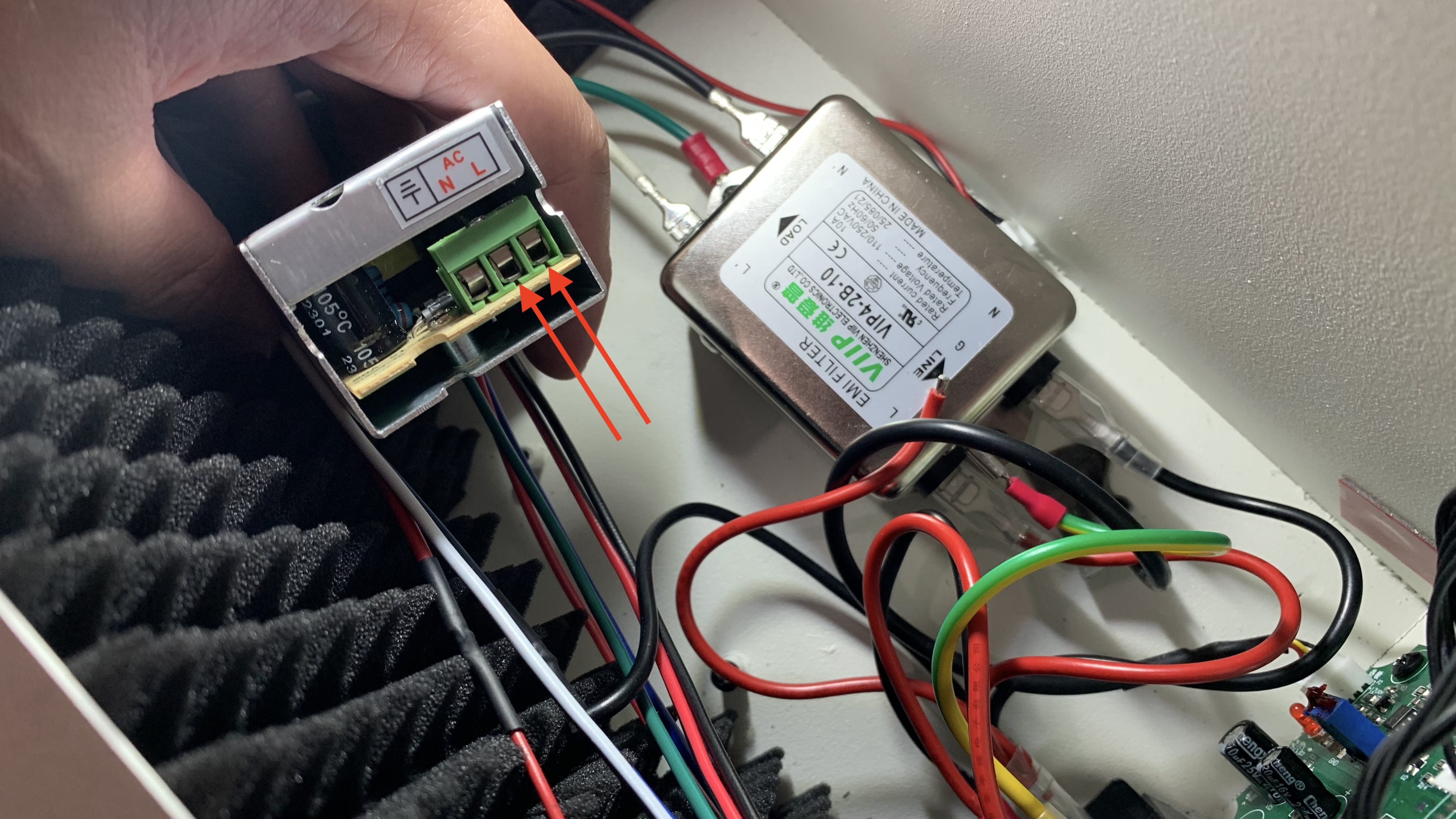

Vérifiez la position des câbles à broches.

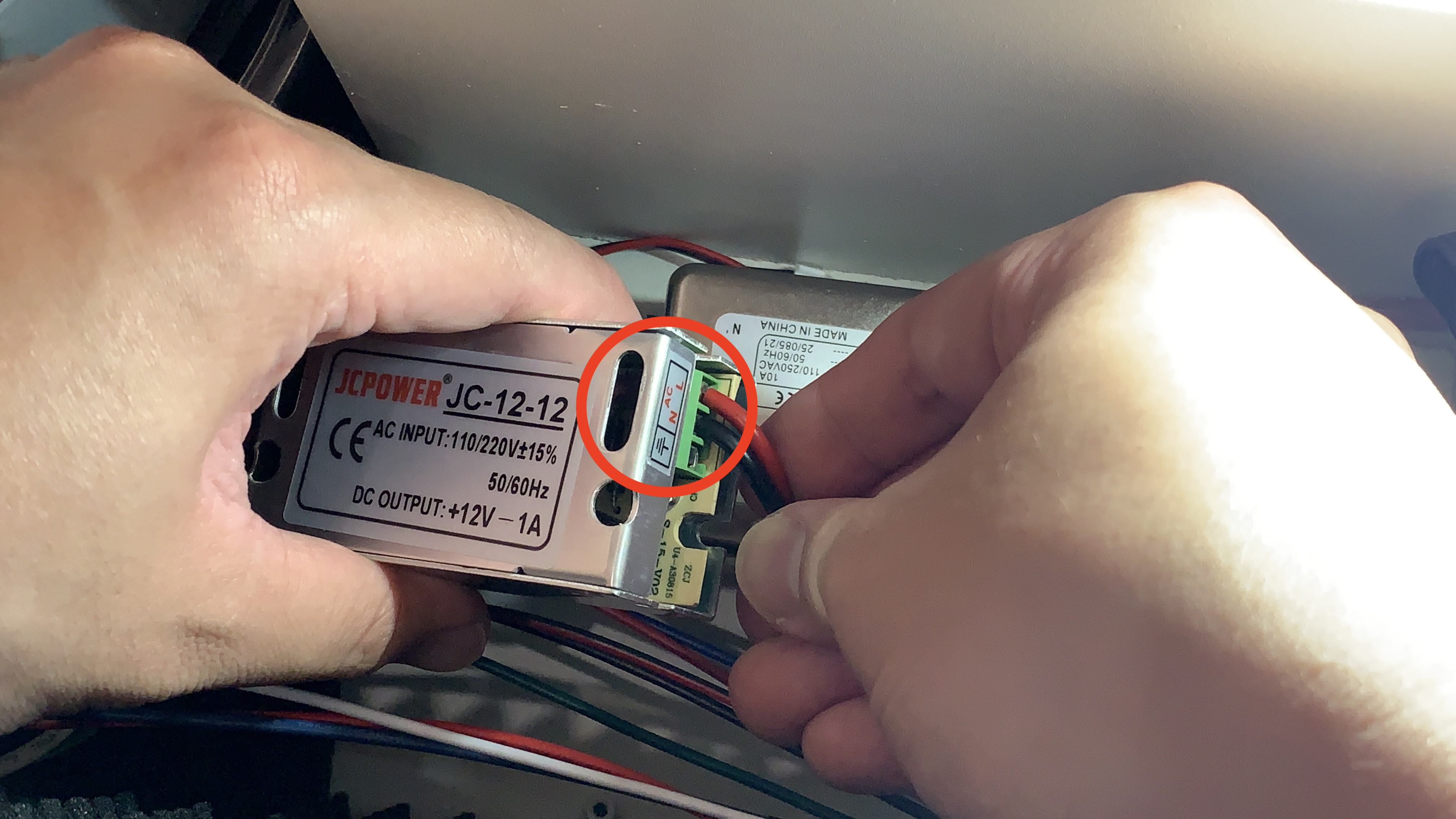

Insérez les câbles à broches.

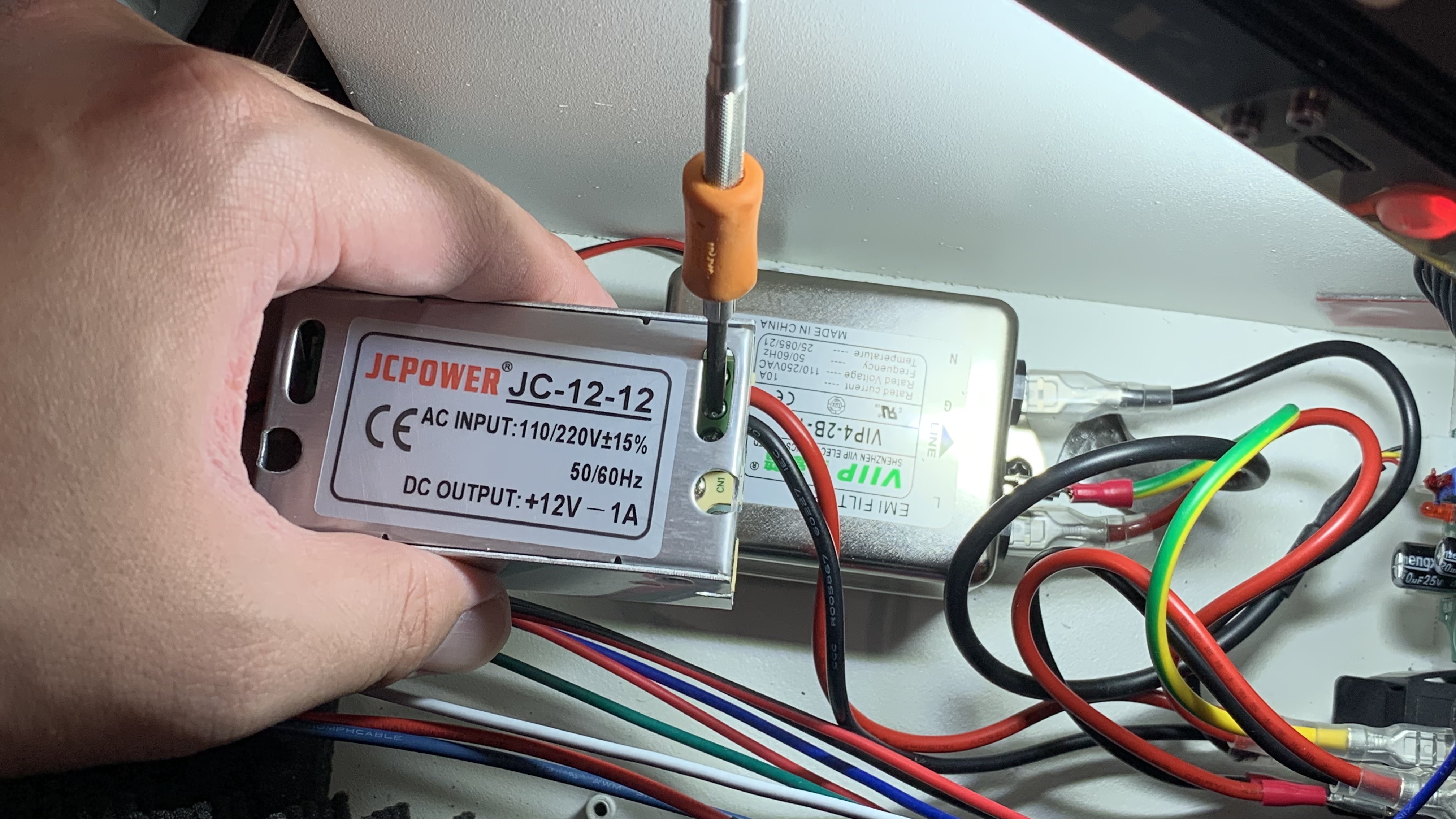

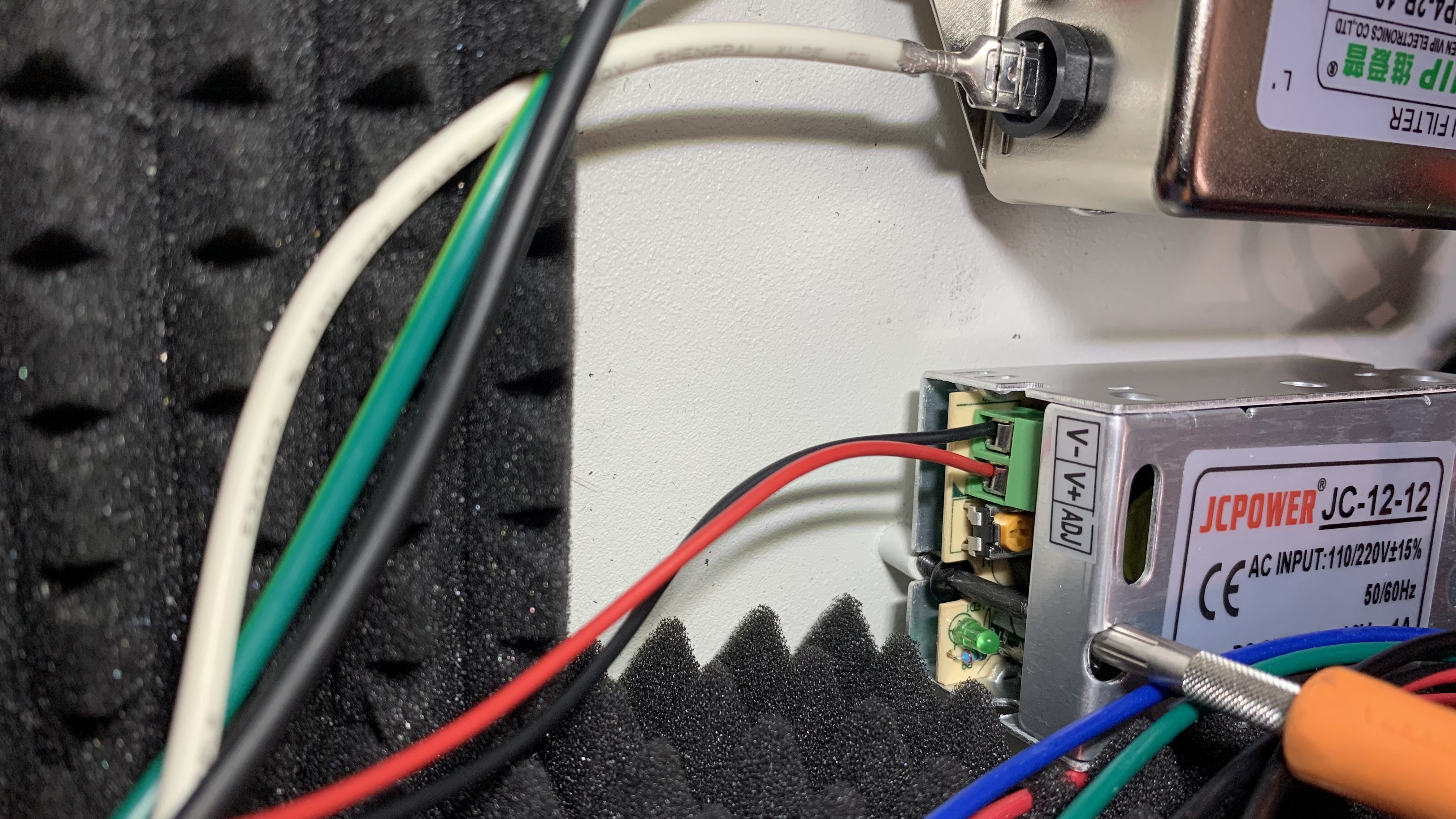

Utilisez un tournevis cruciforme pour visser les vis qui fixent les câbles à broches.

Vissez les vis de fixation du bloc d'alimentation 12V.

Branchez le câble d'alimentation 12V dans la carte mère.
