Ce chapitre présente les fonctionnalités du logiciel et démontre les 4 techniques de création, notamment la création avec Beam Studio, l'importation de fichiers de travail, le traçage d'images et la production en série, et se termine par des instructions de formatage.
Disponible pour Beam Studio 2.2+.

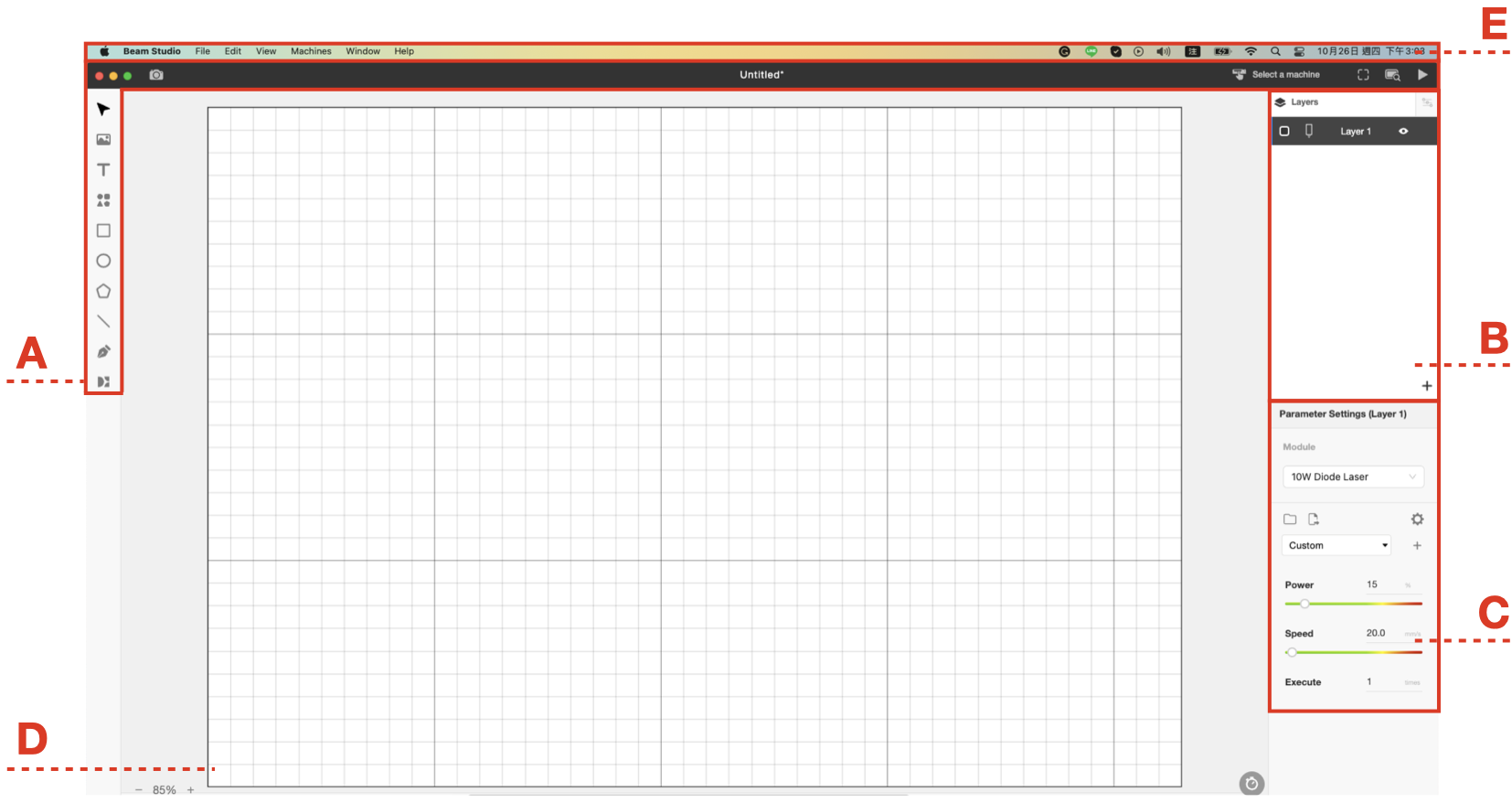

L'interface du logiciel peut être divisée en 5 sections
A. Barre d'outils
B. Panneaux de calques et d'objets
C. Paramètres
D. Interface de travail
E. Menu
A. Barre d'outils
Gauche
| Icône | Nom | Raccourci clavier | Description |
| Sélectionner | V |
Sélectionner des objets spécifiques. |
|
| Image | I |
Importerer des fichiers JPG / PNG / SVG / DXF / AI / PDF. Faites-les glisser directement dans le logiciel ou collez-les directement depuis le navigateur après "Copier l'image". |
|
| Texte | T |
Ajouter de nouveaux objets de texte. Lorsque le remplissage n'est pas activé, il n'y a qu'un contour de texte, une fois activé, le texte sera plein. |
|
| Éléments |
Cliparts sélectionnés. |
||
| Rectangle | M |
Dessinez des rectangles. Possibilité d'ajuster le rayon des coins arrondis. |
|
|
|
Polygones |
Dessinez des polygones. Le nombre de sommets du polygone peut être augmenté ou diminué en utilisant les touches "+" et "-" pendant le dessin. |
|
| Ovale | L |
Dessinez des ellipses. |
|
| Ligne | \ |
Dessinez des chemins de ligne. |
|
| Stylo | P |
|
|
| QR Code | Générer un QR Code | ||
| Générateur de boîte | Générer une boîte de découpe laser | ||
| Marché du design | Ouvrir le Marché du design (https://dmkt.io) | ||
| Aperçu de la caméra | Entrez dans le mode d'aperçu de la caméra. |

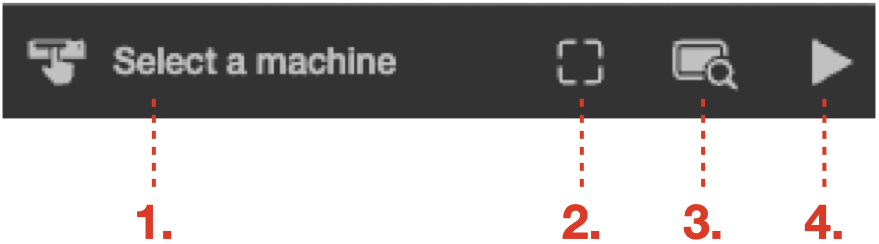

Haut
- Sélecteur de machine: Choisissez la machine à laquelle vous souhaitez vous connecter.
- Exécuter l'aperçu du cadre: Prévisualisez la portée du travail de la tâche (spécifique à Ador).
- Aperçu du chemin: Affichez une simulation du chemin de travail avant d'envoyer la tâche.
- Démarrer la tâche: Envoyez la tâche à la machine sélectionnée.
Mode d'aperçu de la caméra
| Icône | Nom | Description |
| Aperçu |
Sélectionnez une plage pour prévisualiser la zone des matériaux de travail à découper ou à graver. |
|
| Tracer l'image |
Scannez et créez un objet de chemin à partir des images de l'aperçu de la caméra. |
|
| Effacer |
Supprimez les images prévisualisées par la caméra, mais les objets de Tracer l'image ne seront pas supprimés. |
B. Panneaux de calques et d'objets
Panneau de calques
- Aperçu: Le panneau de calques affiche une liste de tous les calques de votre projet.
- Ajouter de nouveaux calques: Cliquez sur le bouton "+" pour ajouter un nouveau calque.
- Options de calque: Cliquez avec le bouton droit sur n'importe quelle couche pour accéder à des options supplémentaires.
Vérifiez les détails ici: Contrôle des couches.

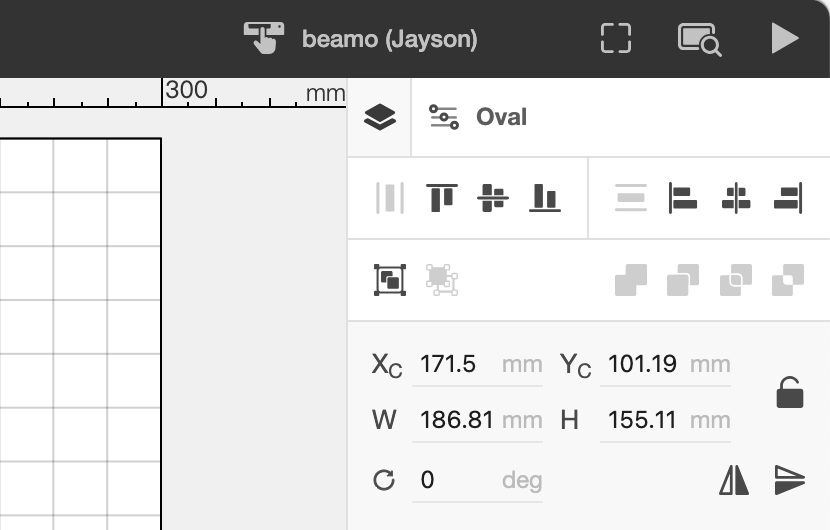

Panneau des objets

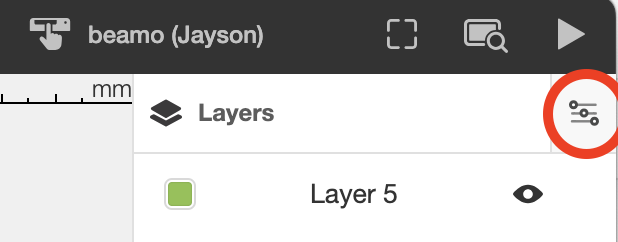

Cliquez sur l'icône ici pour ouvrir le panneau des objets.
Il existe cinq types principaux d'objets avec lesquels vous pouvez travailler:
- Objet image
- Objet texte or Objet texte sur chemin
- Objet chemin
- Objet géométrique: Comprend les rectangles, les ovales, les polygones et les lignes
- Objet SVG: Fichiers SVG importés
Chaque type d'objet a des options et des actions spécifiques. Des informations détaillées pour chacun peuvent être trouvées dans le chapitre suivant.
C. Paramètres
Paramètres de couche
Le pourcentage de puissance de sortie du laser.
Vitesse (mm/s):
La vitesse à laquelle la tête laser se déplace, mesurée en millimètres par seconde.
Exécuter (fois)
Le nombre de fois qu'une seule couche est exécutée pour le même travail.
Pas Z (mm) (Disponible pour FLUX ador, beamo et HEXA.)
Lors de l'exécution de plusieurs coupes sur le même chemin pour une seule couche (lorsque "EXÉCUTER" est supérieur à 1), vous pouvez définir la quantité descendante de la tête laser pour chaque coupe afin de gérer des matériaux plus épais.
Options de paramètres
| Icône | Nom | Description |
| Importer |
Importerez tous les paramètres de gravure stockés dans un fichier .json dans la liste des paramètres. |
|
| Exporter |
Exporterez tous les paramètres dans un seul fichier .json. |
|
| Gérer les paramètres |
Parcourir, modifier ou supprimer les paramètres personnalisés. |
|
| Ajouter les paramètres actuels |
Nommez et enregistrez les paramètres actuels dans la liste des paramètres. |
|
| Paramètres personnalisés |
Sélectionnez les paramètres dans la liste déroulante. Des paramètres suggérés pour les matériaux courants sont disponibles. |
Conseils pour l'utilisation des paramètres
- Comme les matériaux varient, commencez par utiliser les paramètres intégrés pour observer les résultats de gravure. Ajustez-les au besoin pour obtenir l'effet souhaité.
- Il est recommandé de régler la puissance en dessous de 70% dans Beamo, Beambox et Beambox Pro pour prolonger la durée de vie du tube laser. Cependant, pour Ador et HEXA, l'utilisation de la pleine puissance a moins d'impact sur la consommation du laser.
- Ajustez périodiquement les paramètres pour tenir compte de la baisse normale des performances du tube laser due à l'utilisation et au temps.
D. Interface de travail
Le centre de la fenêtre est la zone d'importation d'images ou de dessin d'objets. Notez que les objets doivent être placés dans la zone pour procéder à la tâche.
E. Menu
Les fonctions fréquemment utilisées dans chaque onglet sont présentées ici.
Beam Studio
- À propos de Beam Studio : Afficher la version de Beam Studio.
- Préférences : Modifier les paramètres par défaut tels que la langue, l'adresse IP de la machine et les add-ons.
Fichier
- Ouvrir, Enregistrer, Enregistrer sous : Ouvrir ou enregistrer les fichiers.
- Exemples : Utiliser divers exemples, y compris différents fichiers et tests de gravure de matériaux (différentes combinaisons de puissance et de vitesse) pour déterminer les meilleurs paramètres pour les nouveaux matériaux.
- Exporterer : Exporterer des fichiers vers plusieurs formats, notamment BVG, SVG, PNG, JPG et tâche FLUX. Les informations détaillées sur les formats de fichiers sont expliquées dans ce chapitre.
Édition
- Optimiser : Optimiser la disposition des objets pour utiliser au mieux le matériau de gravure.
- Paramètres du document : Ajuster les paramètres tels que la résolution de gravure, la zone de travail (sélectionner le modèle) et les add-ons.
- Effacer la scène : Supprimer tous les objets de la scène
Affichage
- Afficher les grilles : Afficher les grilles dans l'interface de travail.
- Utiliser la couleur de calque : Afficher les couleurs de calque sur les objets de ce calque.
Machines
- Tester les paramètres réseau : Vérifiez la qualité de la connexion réseau entre l'ordinateur et la machine cible.
- Calibrer la caméra: Exécutez le processus de calibration de la caméra pour les machines, pour différents modules complémentaires.
- Mettre à jour le firmware: Téléchargez le firmware depuis le site officiel, enregistrez-le sur votre ordinateur et mettez à jour le firmware de la machine en sélectionnant le fichier du firmware sur votre ordinateur. Remarque: La mise à jour du firmware prend quelques minutes. N'éteignez pas la machine pendant le processus.
Fenêtre
- Il s'agit du menu par défaut pour les systèmes Mac. Fenêtres et Linux Ubuntu n'ont pas cette option.
Aide
- Afficher les tutoriels de démarrage: Redémarrez le tutoriel de début du logiciel.
- Rapport de bogue: Exporterez un rapport de bogue après avoir rencontré une erreur. Assurez-vous que le logiciel n'est pas réorganisé ou fermé avant d'exporter le rapport de bogue. Le service client vous guidera dans l'exportation des fichiers de rapport de bogue pour résoudre les erreurs de Beam Studio.
- Outil de débogage: Une interface permettant aux développeurs de déboguer les problèmes logiciels.
