3-2 Incisione curva

Materiali Compatibili

Può essere utilizzata su materiali come legno, acrilico opaco, tessuto e altri materiali non riflettenti e opachi.

I materiali riflettenti e trasparenti, come il vetro e l'acrilico lucido, possono causare una messa a fuoco imprecisa a causa della scarsa visibilità della luce rossa, influenzando così i risultati dell'incisione.

Limitazioni dell'Incisione Curva

1. Differenza di Altezza dell'Oggetto

• Quando si utilizza una lunghezza focale di 4 mm, la differenza di altezza dell'oggetto deve essere inferiore a 1,8 cm.
• Quando si utilizza una lunghezza focale di 16 mm, la differenza di altezza dell'oggetto deve essere inferiore a 3 cm.

• Si consiglia di utilizzare la modalità con lunghezza focale di 16 mm per incidere oggetti più profondi. (Guida al cambio della lunghezza focale di 16 mm.)

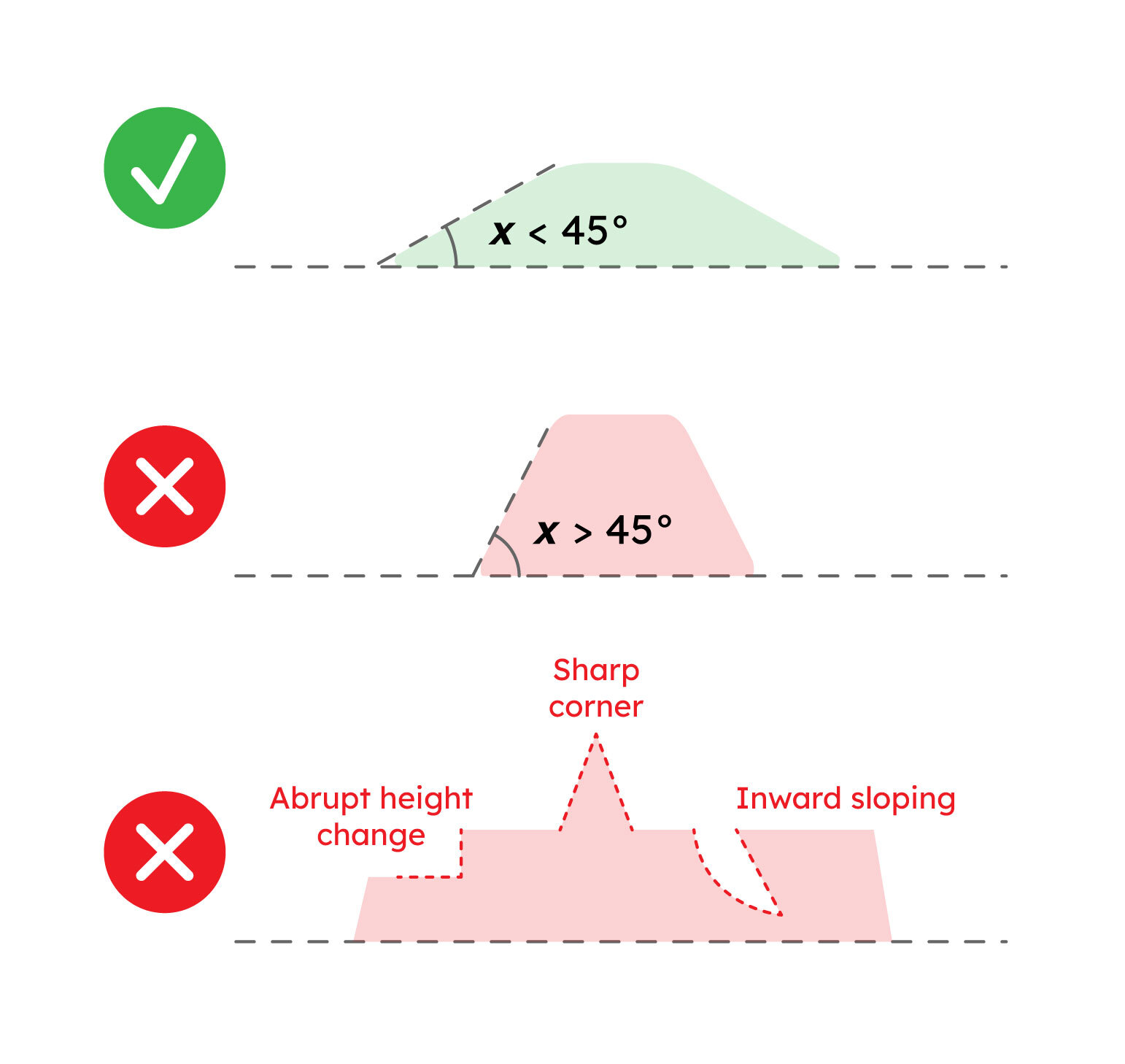

2. Angolo di Inclinazione dell'Oggetto

L'angolo di inclinazione dell'oggetto deve essere inferiore a 45°.

Si prega di evitare superfici con pendenze ripide e improvvise.

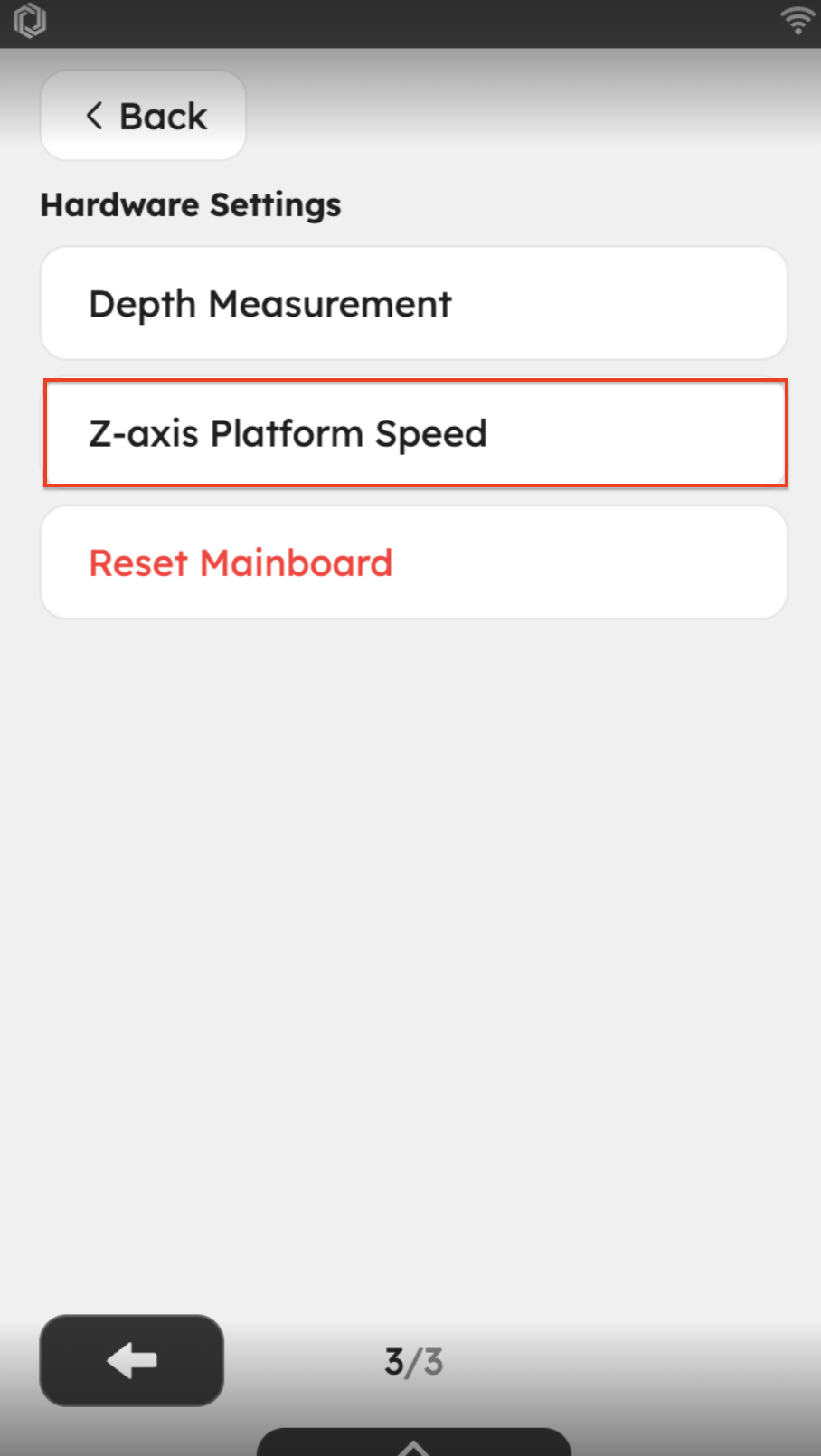

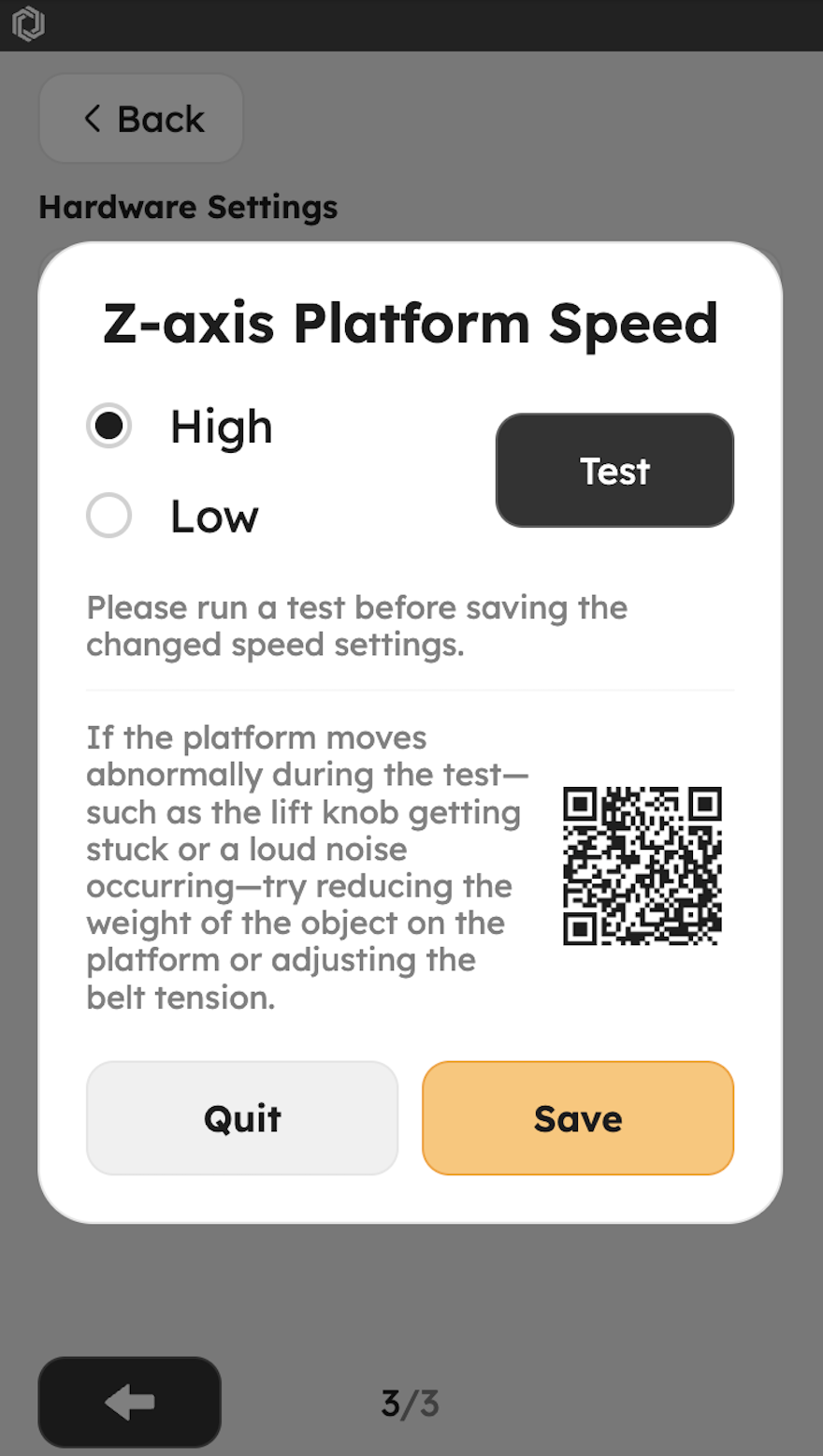

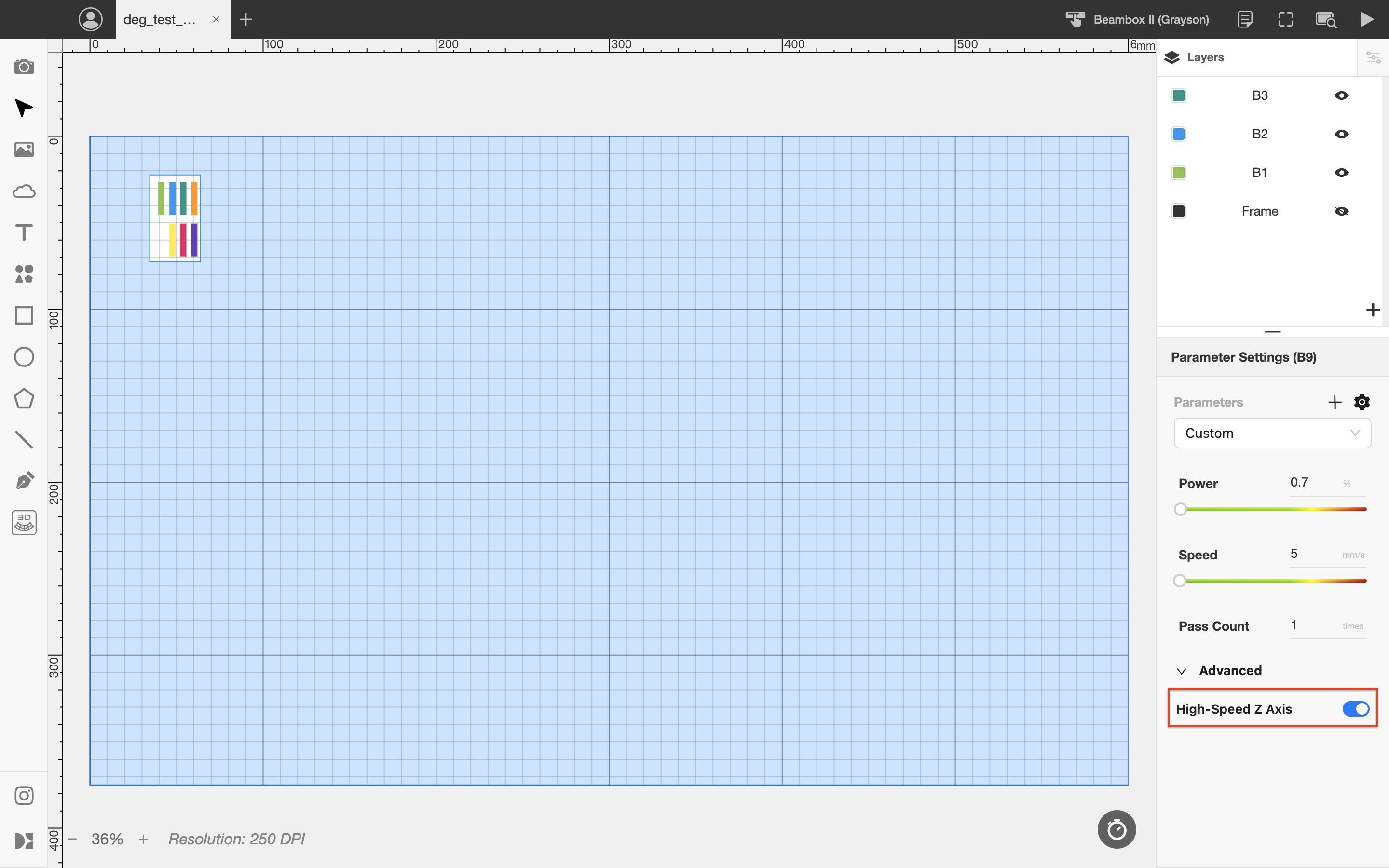

3 Asse Z ad Alta Velocità (aggiunto nella versione 2.5.0)

L'asse Z ad alta velocità è un'opzione progettata per accelerare il movimento dell'asse Z. Quando attivata, permette parametri di velocità più elevati, riducendo significativamente il tempo complessivo di incisione su superfici curve. Tuttavia, a causa delle regolazioni di accelerazione e decelerazione ad alte velocità, potrebbe causare inconsistenze nella profondità di incisione o striature orizzontali.

Pertanto, si consiglia di effettuare un test prima di procedere con l'incisione finale quando si utilizza l'asse Z ad alta velocità.

4. Velocità di incisione e parametri consigliati

L'operazione di incisione curva sarà limitata a una velocità massima di 50 mm/s.
I parametri consigliati sono i seguenti:

5. Sconsigliato l'uso della "Posizione corrente"

Nell'incisione di curve, il valore di messa a fuoco misurato deve corrispondere accuratamente alle coordinate relative corrette per evitare risultati di incisione scadenti o potenziali collisioni con il pezzo in lavorazione. Pertanto, si sconsiglia l'uso dell'incisione in "Posizione corrente".

Se è necessario utilizzarla, assicurarsi che la testa laser sia posizionata con precisione nel punto di partenza del percorso laser.

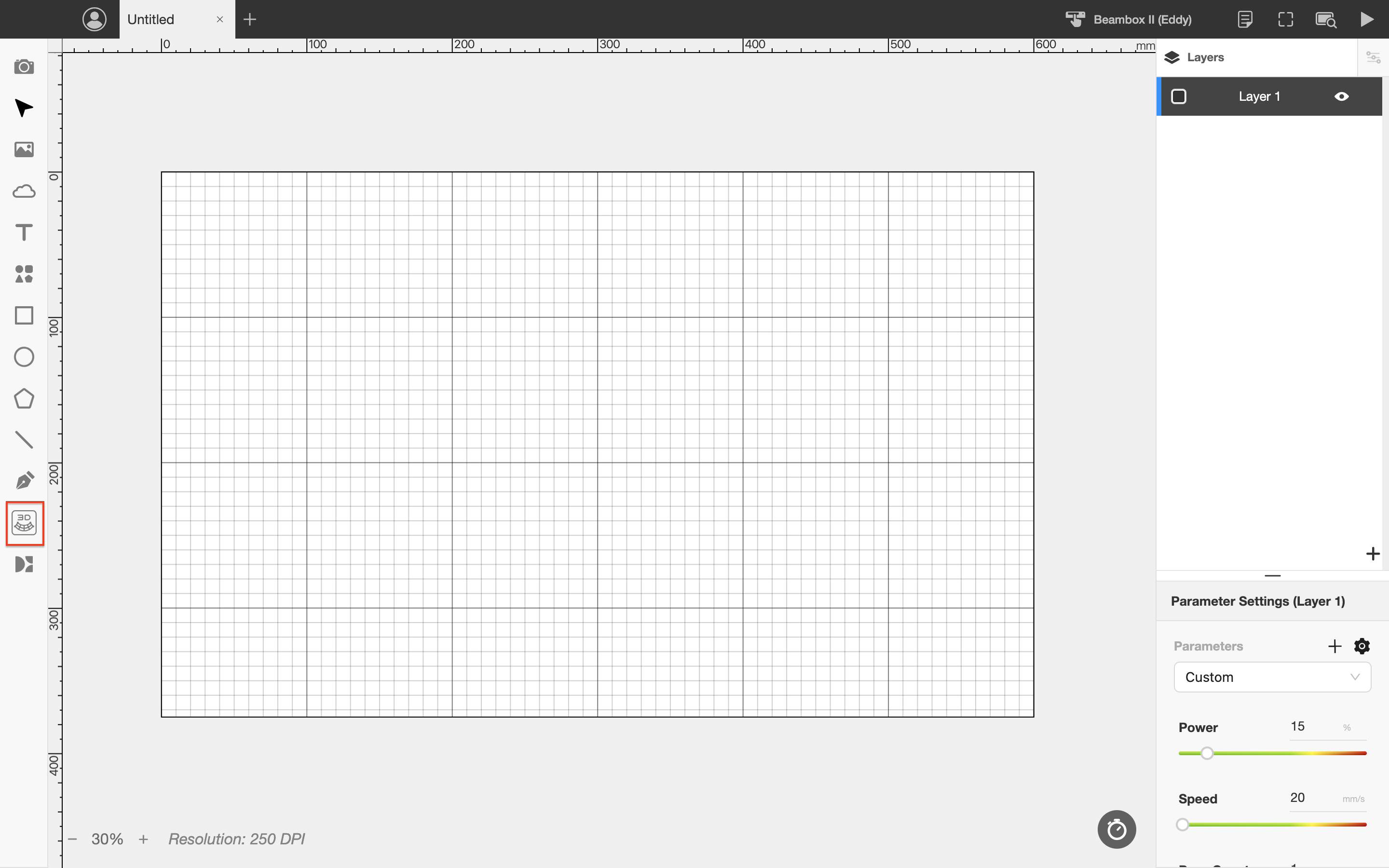

1. Cliccare sull'icona di incisione della superficie per accedere alla modalità di incisione della superficie.

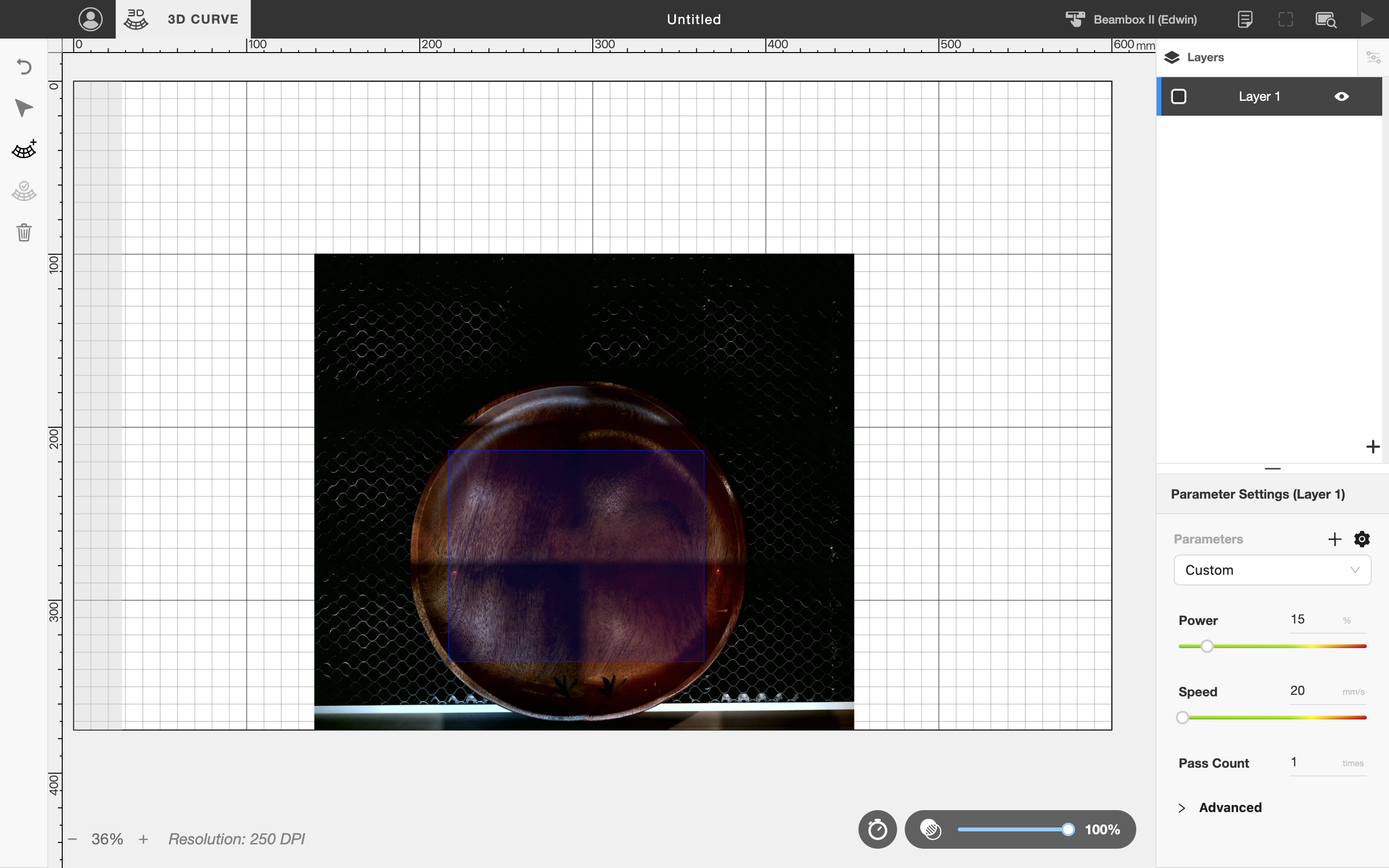

2. Selezionare l'area da incidere

   A causa di significativi errori di posizionamento quando si utilizza la modalità con lunghezza focale di 16 mm per l'acquisizione delle immagini, si consiglia di utilizzare invece la modalità con lunghezza focale di 4 mm. In alternativa, è possibile utilizzare l'anteprima del riquadro per stimare la posizione per l'incisione di curve.

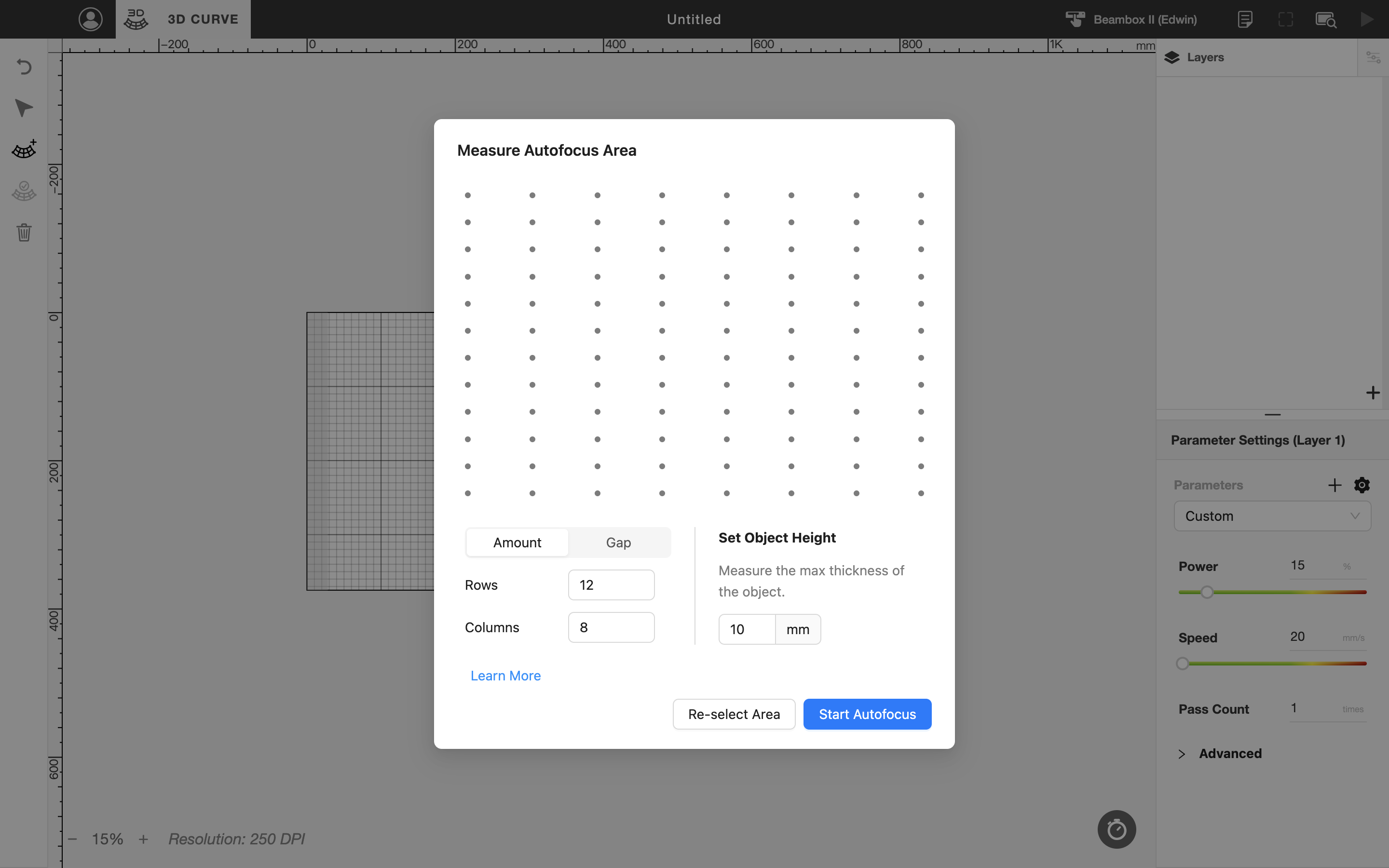

3. Selezionare i punti di messa a fuoco e inserire l'altezza dell'oggetto

   È possibile selezionare il numero di punti di messa a fuoco. Una maggiore densità di punti fornisce un modello di superficie più dettagliato ma aumenta il tempo di messa a fuoco.

   Inserire l'altezza massima dell'oggetto da incidere per calcolare un intervallo di movimento sicuro dell'asse Z e prevenire collisioni durante l'operazione.



4. Ottenere i punti di riferimento

   Prima di iniziare la messa a fuoco, è necessario ottenere il valore di riferimento. Abbassare la sonda di messa a fuoco, spostarla nel punto più alto dell'oggetto da incidere e premere conferma per eseguire la messa a fuoco.

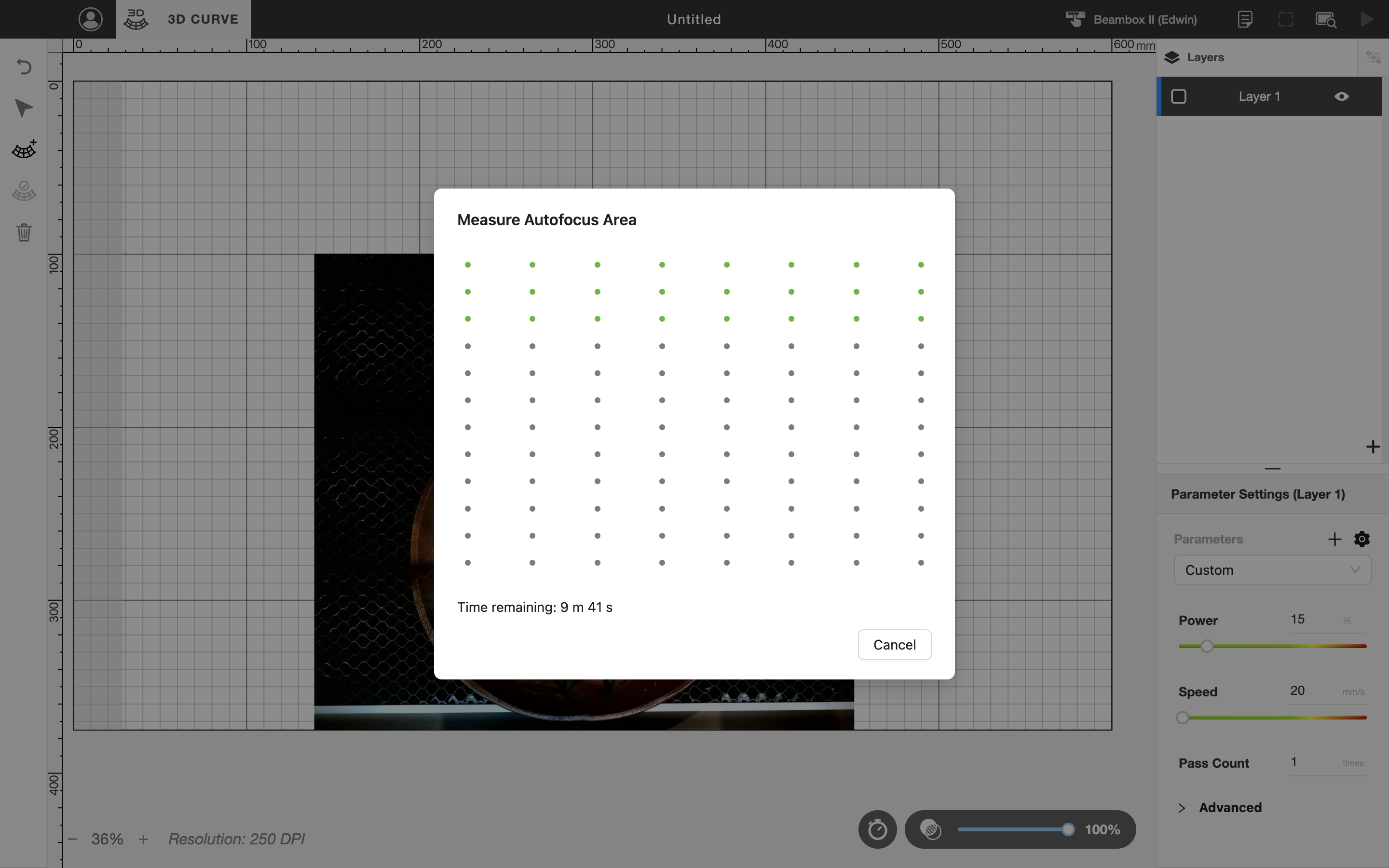

5. Avviare la messa a fuoco

   Dopo aver ottenuto i punti di riferimento, la testa laser si resetterà e inizierà il processo di messa a fuoco con luce rossa. Durante questo processo, non chiudere la finestra o utilizzare il pannello di controllo per evitare interruzioni. I punti messi a fuoco con successo diventeranno verdi.


6. Messa a fuoco completata

   Al termine della messa a fuoco, verrà generato un modello di superficie. È possibile trascinarlo e ruotarlo con il mouse per verificare i risultati della messa a fuoco.

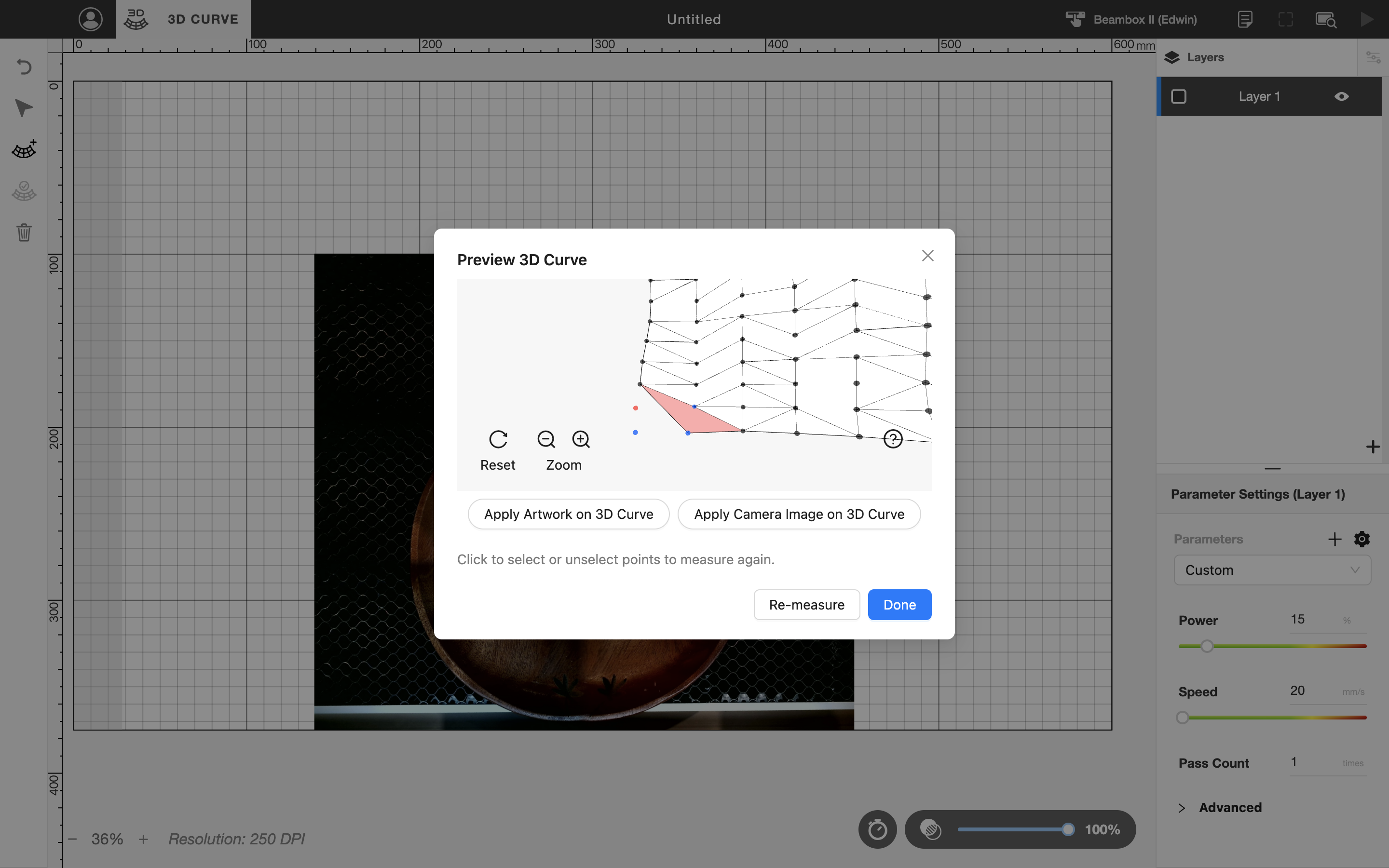

7. Confermare i risultati della messa a fuoco

   I punti rossi indicano un errore di messa a fuoco. Selezionare un punto fallito per verificare la causa dell'errore.

   Gli errori comuni di messa a fuoco includono "Errore di misurazione della luce rossa" e "Oggetto oltre la distanza misurabile". In caso di errore, verificare:

   • Se il punto di messa a fuoco è troppo basso, ad esempio sulla tavola a nido d'ape.
   • Se il punto di luce rossa è chiaramente visibile senza sfocature o eccessiva debolezza.
   • Se c'è luce ambientale intorno alla macchina che potrebbe interferire con le prestazioni di messa a fuoco della luce rossa.

8. Rimettere a fuoco

   Per rimettere a fuoco un punto specifico, ingrandire il disegno e selezionare il punto desiderato per eseguire nuovamente la messa a fuoco.

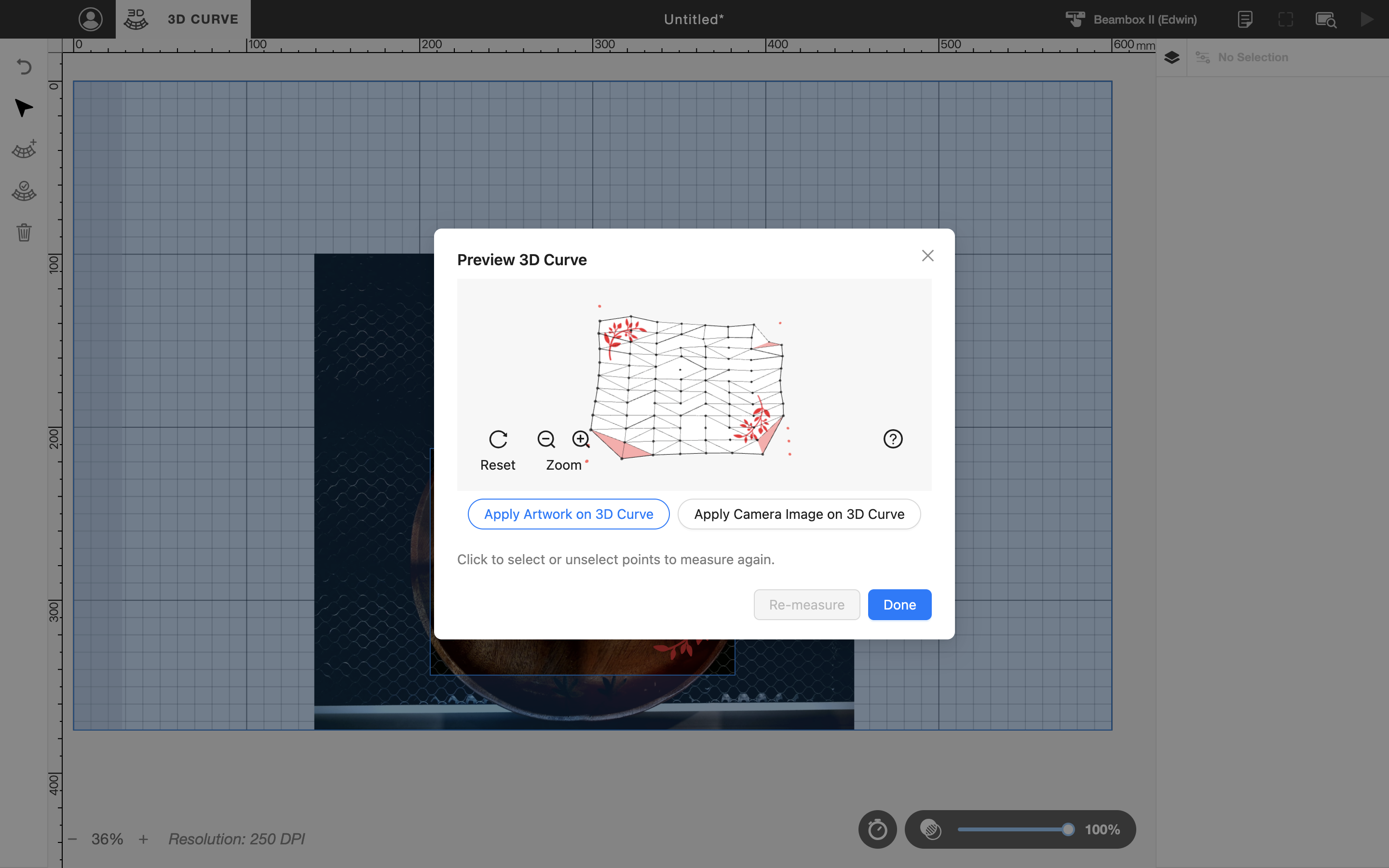

9. Verificare il disegno

   Dopo la messa a fuoco, è possibile cliccare il pulsante sottostante per proiettare il disegno corrente sul modello di superficie attuale, permettendo di confermare più chiaramente la posizione del disegno.Nota: Le aree con una differenza di altezza superiore a 45 gradi saranno evidenziate in rosso per indicare che superano l'angolo massimo incidibile. Si prega di evitare di posizionare l'artwork nelle aree contrassegnate in rosso.

10. Inviare l'attività di incisione curva

    Dopo aver regolato i parametri secondo le raccomandazioni, inviare l'attività per iniziare il processo di incisione curva.
