3-3 Beambox II - Guida all'incisione passante

Beambox II - Passthrough Add-on (Configurazione hardware)

Descrizione

La funzione Passthrough è progettata per incidere oggetti lunghi che superano l'area di lavoro. Consente agli utenti di suddividere automaticamente file di progettazione di grandi dimensioni in più aree di lavoro, facilitando l'incisione a sezioni.

Limitazioni d'uso

A causa delle limitazioni delle dimensioni di ingresso di Beambox II, la larghezza accettabile del pezzo è tipicamente di 350mm, mentre la lunghezza è illimitata.

Passo 1 - Attivare la modalità Passthrough

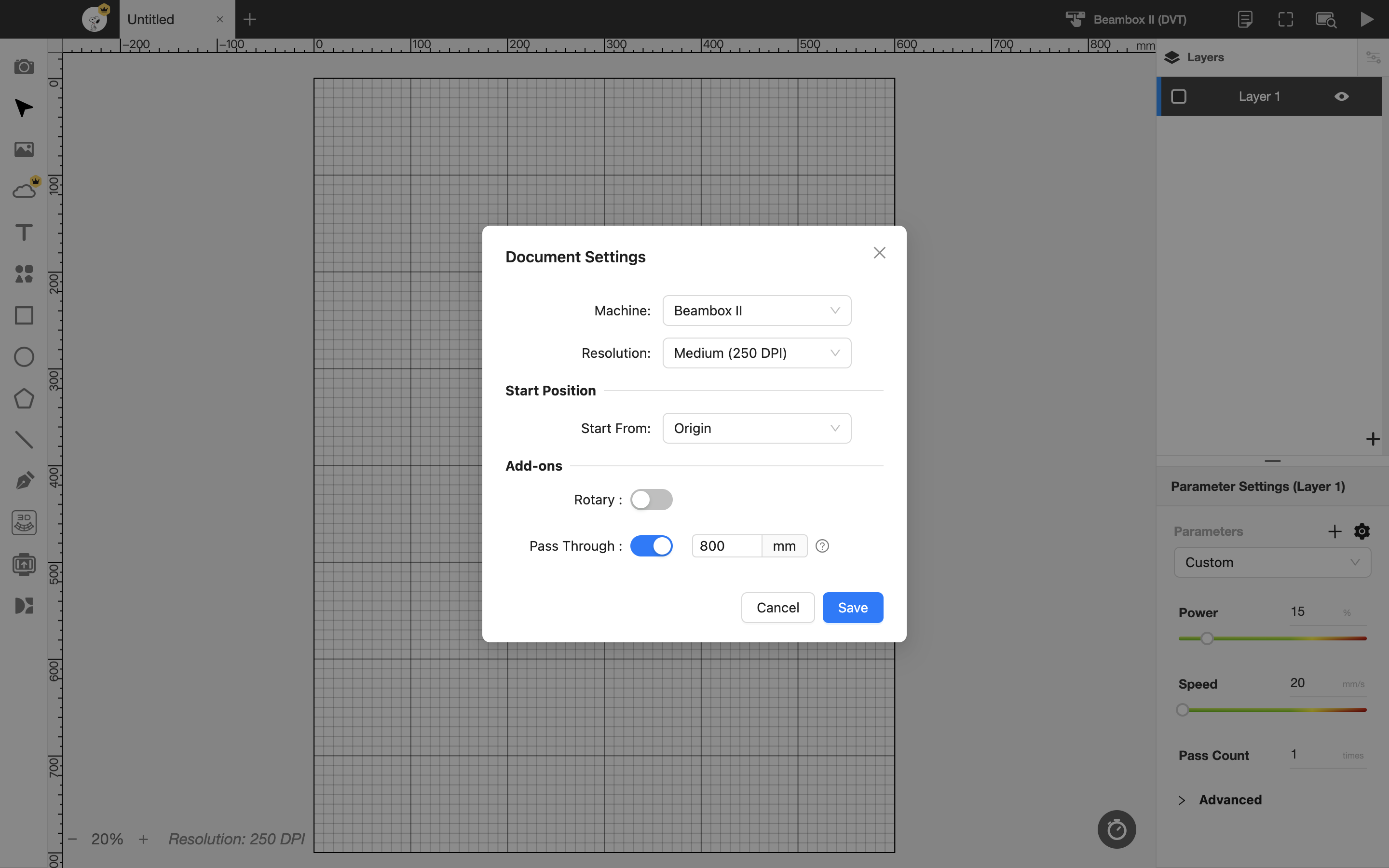

Nelle impostazioni del documento, attivare l'opzione Passthrough e inserire l'area di lavoro desiderata.

Passo 2 - Importare gli oggetti

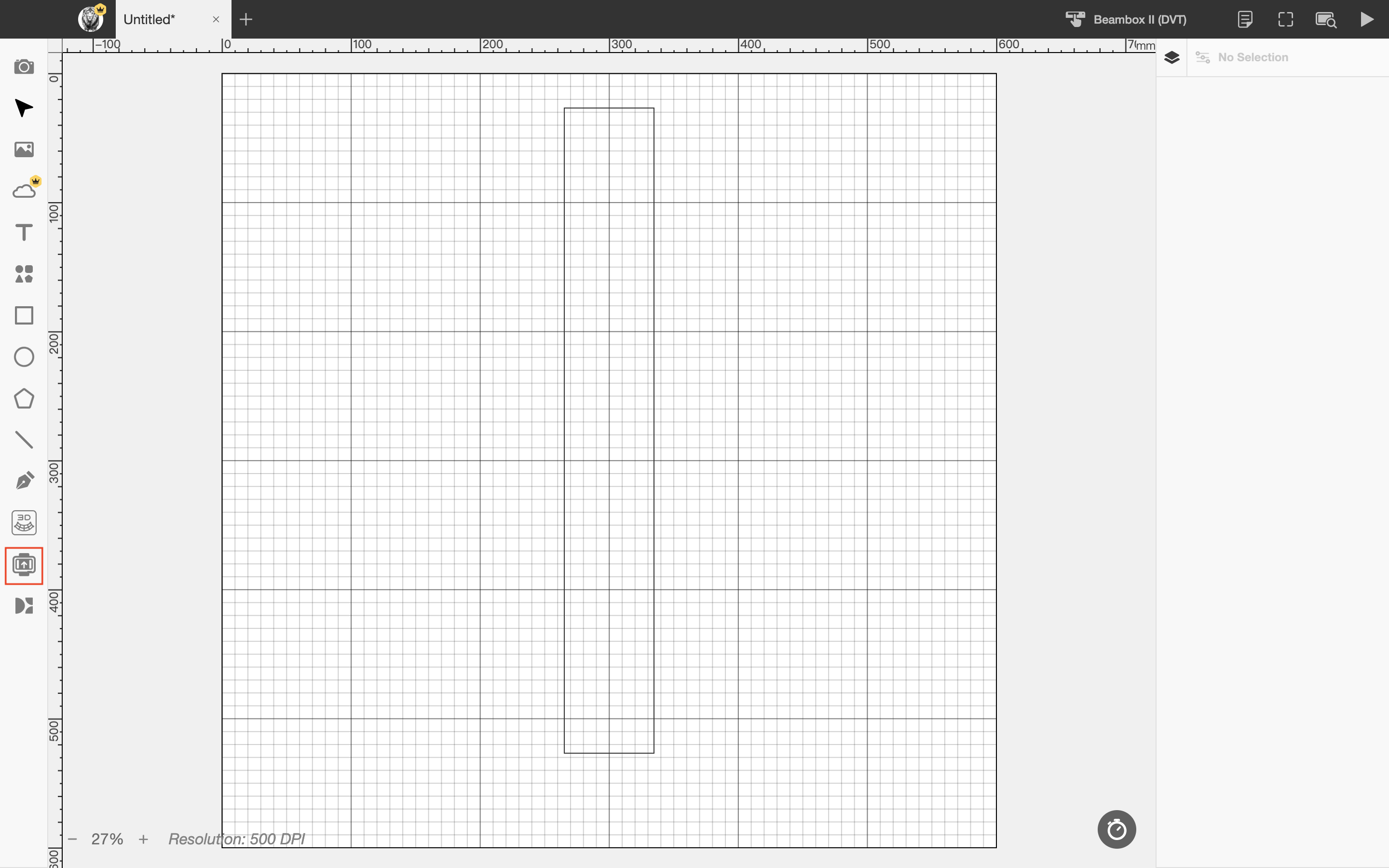

Importare un oggetto ((ad esempio, una cornice rettangolare)) e regolarne le dimensioni e la posizione.

Fare clic sull'icona Passthrough nella barra laterale sinistra per accedere alla modalità Passthrough.

Passo 3 - Configurare Passthrough

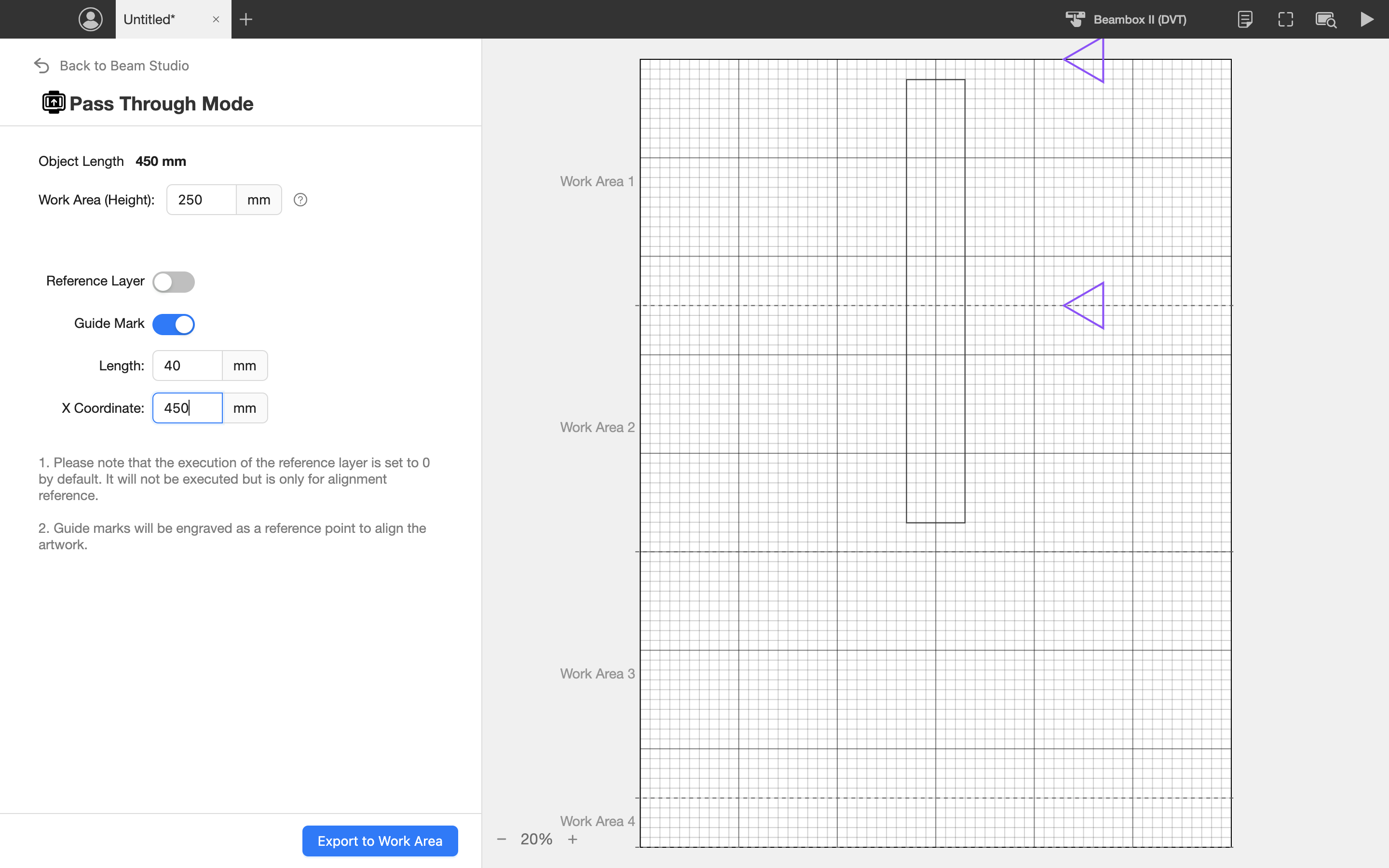

Descrizione delle impostazioni

• Lunghezza oggetto: Visualizza la lunghezza dell'oggetto selezionato, aiutando a determinare l'altezza di ciascuna area di lavoro.
• Altezza area di lavoro: Definisce come l'oggetto passante viene suddiviso in più aree di lavoro per l'incisione. È possibile anche visualizzare in anteprima il contenuto dell'incisione di ciascuna sezione nella finestra a destra.
• Livello di riferimento: Questo livello serve solo come riferimento per l'allineamento e non verrà inciso.
• Segni guida: I segni di allineamento sono due marcatori triangolari che devono essere incisi sia sul materiale principale che sul materiale ausiliario. Quando si riposiziona il materiale dopo ogni sezione di incisione, questi marcatori triangolari aiutano a garantire un allineamento preciso.

Esempio con la seguente forma: La lunghezza dell'oggetto è di 450 mm. Se l'altezza di ogni area di lavoro è impostata a 250 mm, l'oggetto verrà diviso in due sezioni.

Le linee tratteggiate indicano i punti di divisione di ciascuna area di lavoro.

In generale, si consiglia di ridurre al minimo il numero di divisioni per evitare potenziali errori di allineamento nelle giunzioni, che potrebbero causare un disallineamento del file di progetto.

Passaggio 4 - Incisione passante

Passaggio 4.1 - Preparazione per l'incisione

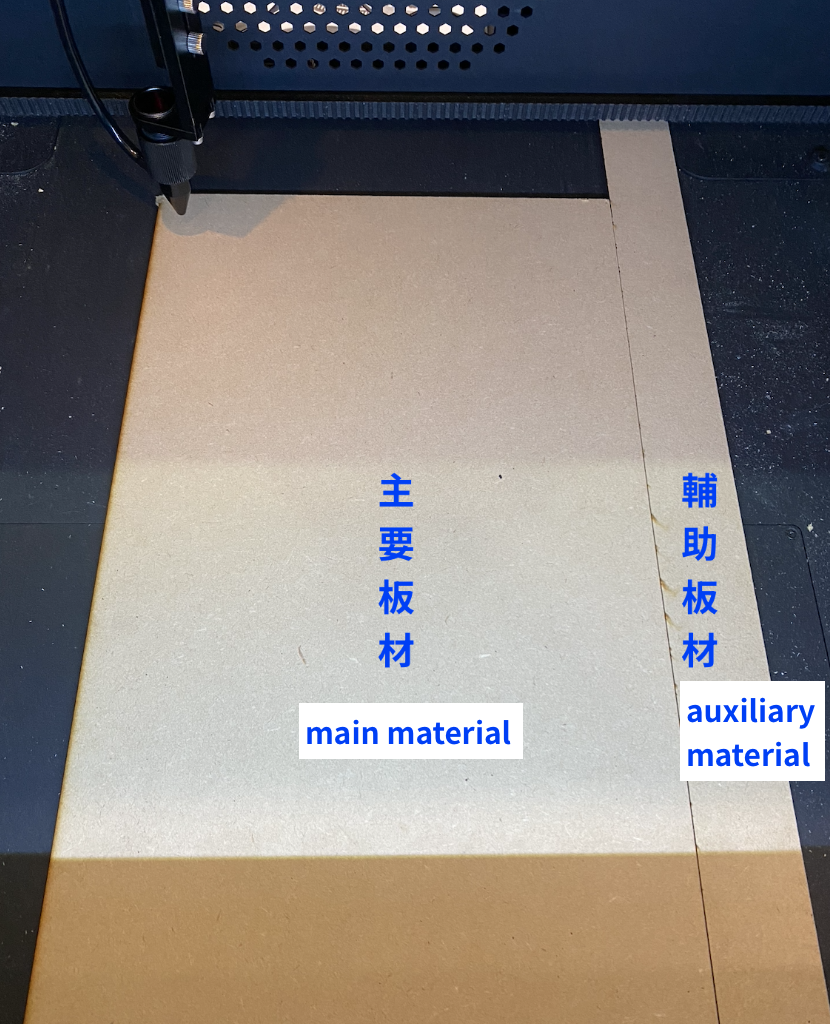

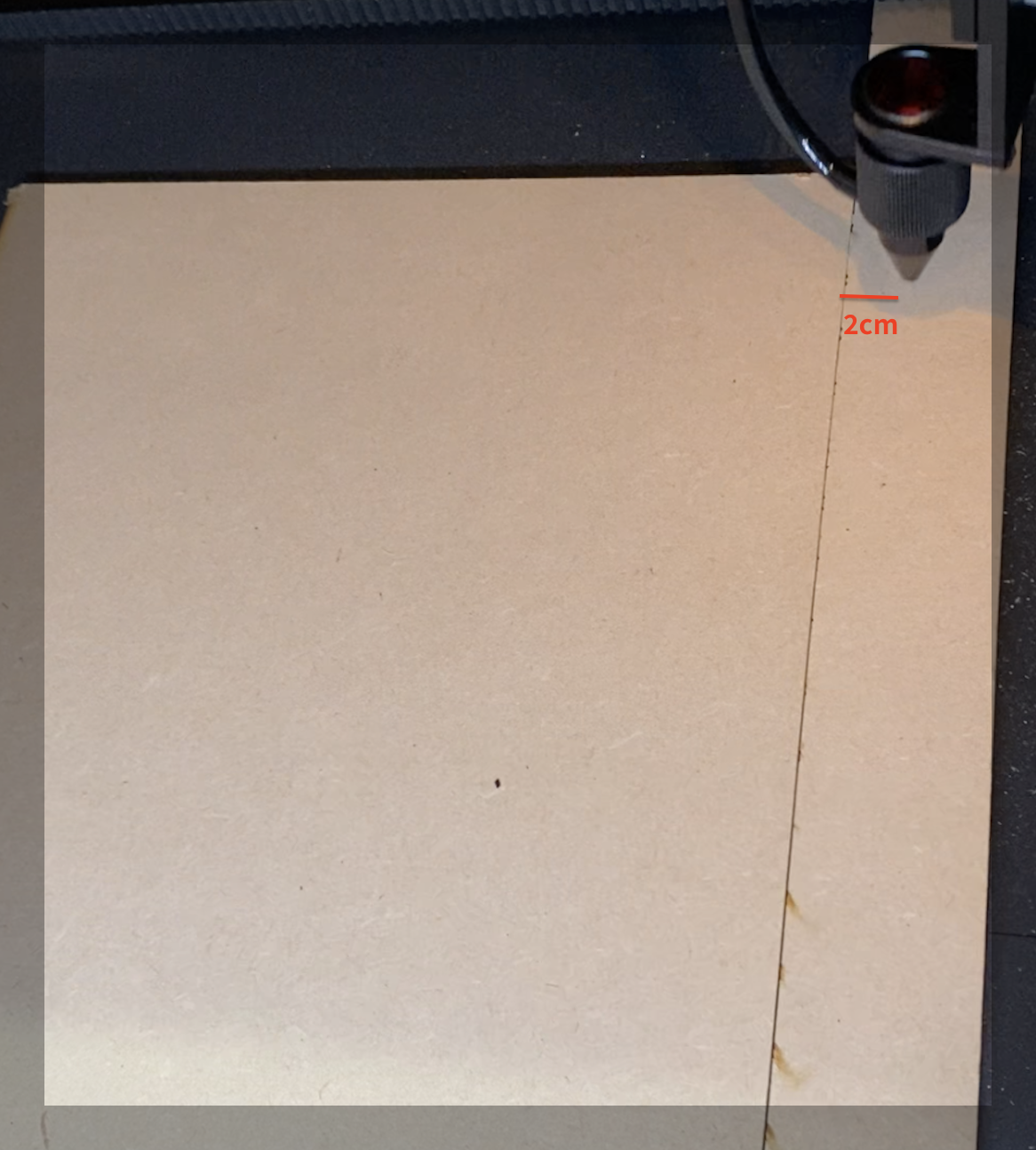

Fissare il materiale ausiliario accanto al materiale principale.

Avviare l'incisione corrente e spostare la testa laser nell'angolo superiore sinistro del materiale da incidere.

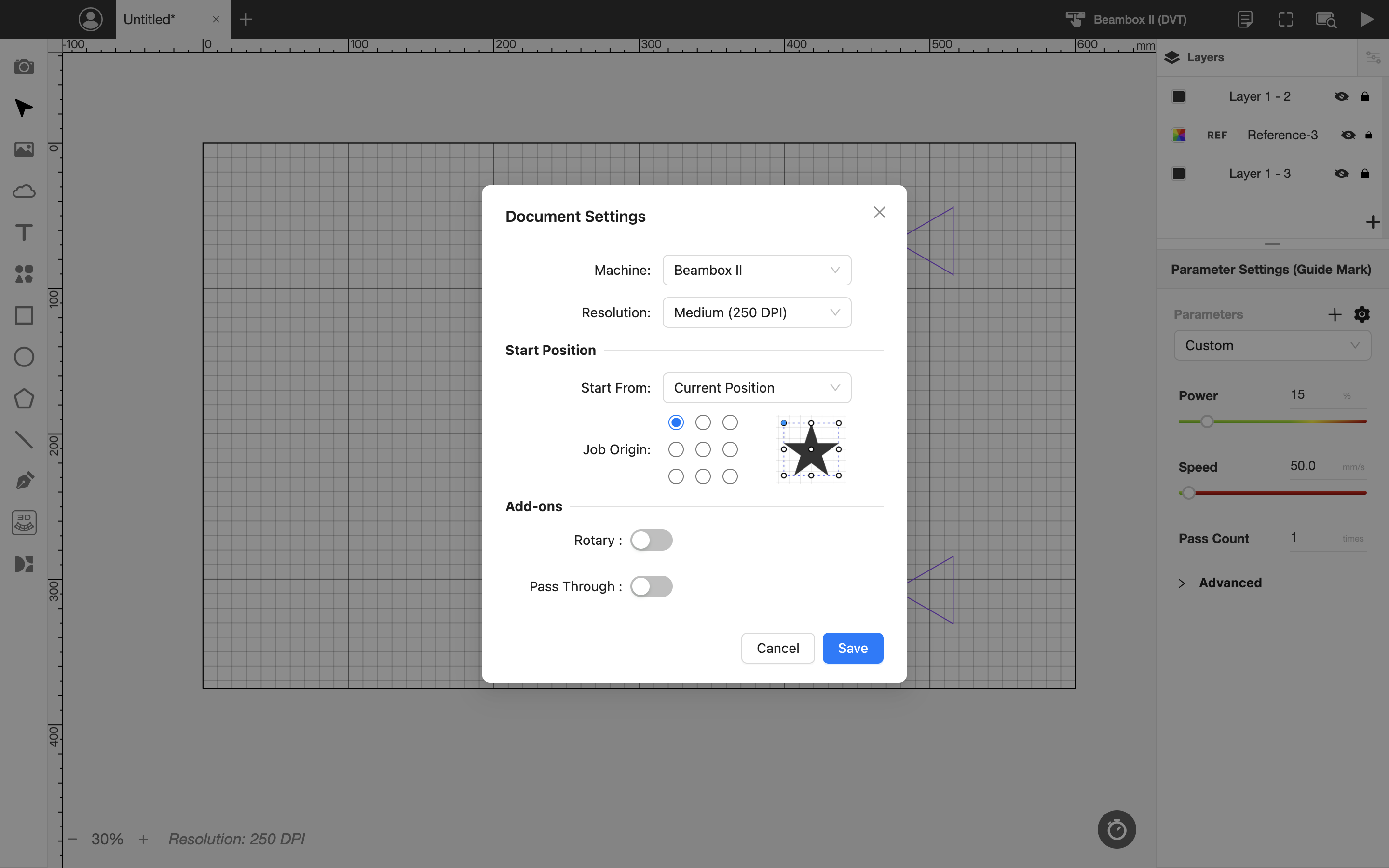

Avviare l'incisione dalla posizione corrente e impostare il punto di partenza nell'angolo superiore sinistro.

(È anche possibile utilizzare la posizione di origine, ma si noti che la posizione del tubo laser deve essere sul lato destro per evitare un errore di homing.)

Utilizzare l'anteprima di inquadratura per confermare la posizione di incisione della prima sezione del file di progetto.

Fase 4.2 - Incisione della prima sezione

Fase 4.3 - Incisione della seconda sezione

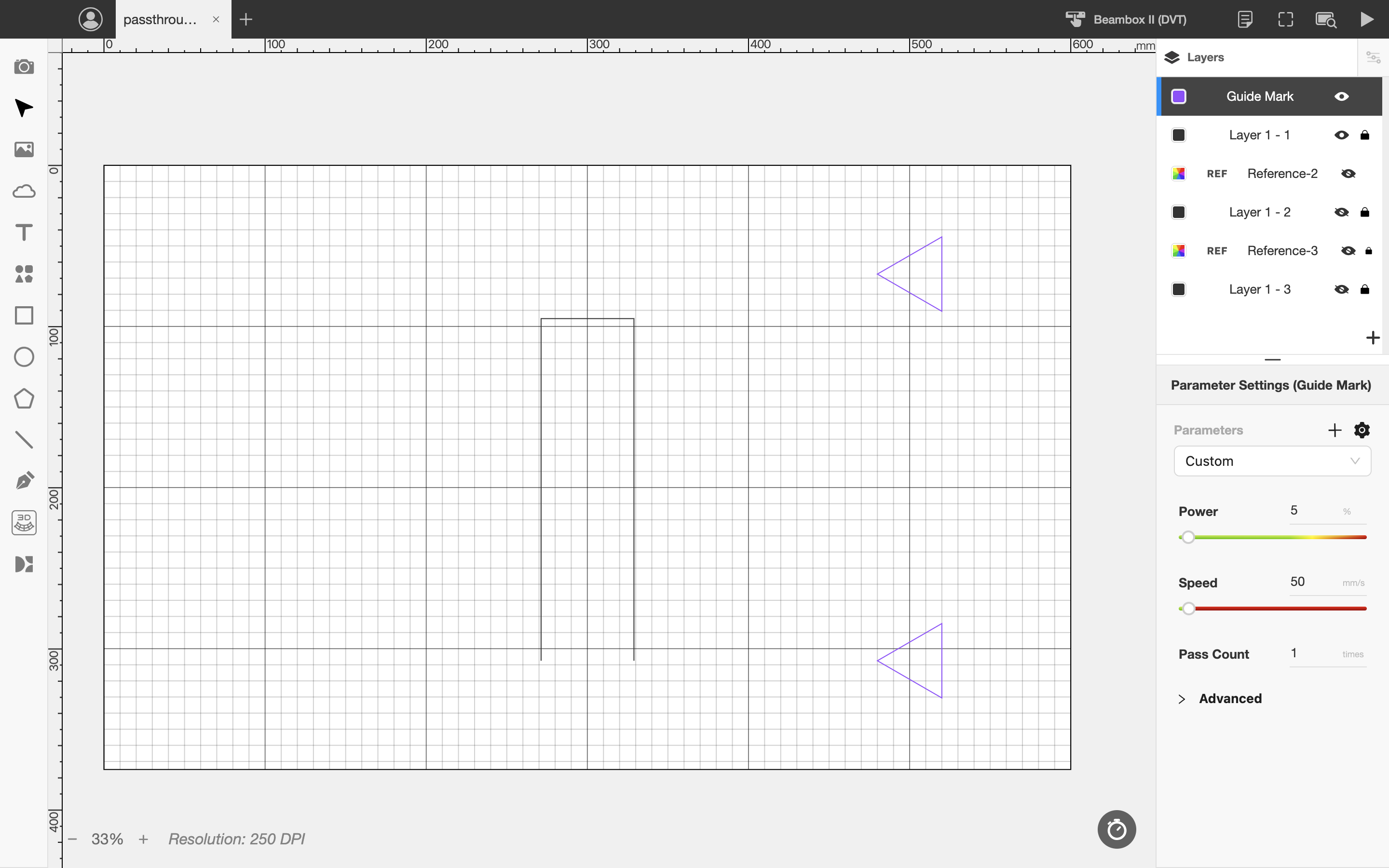

Chiudere il livello della prima sezione e aprire il livello della seconda sezione.

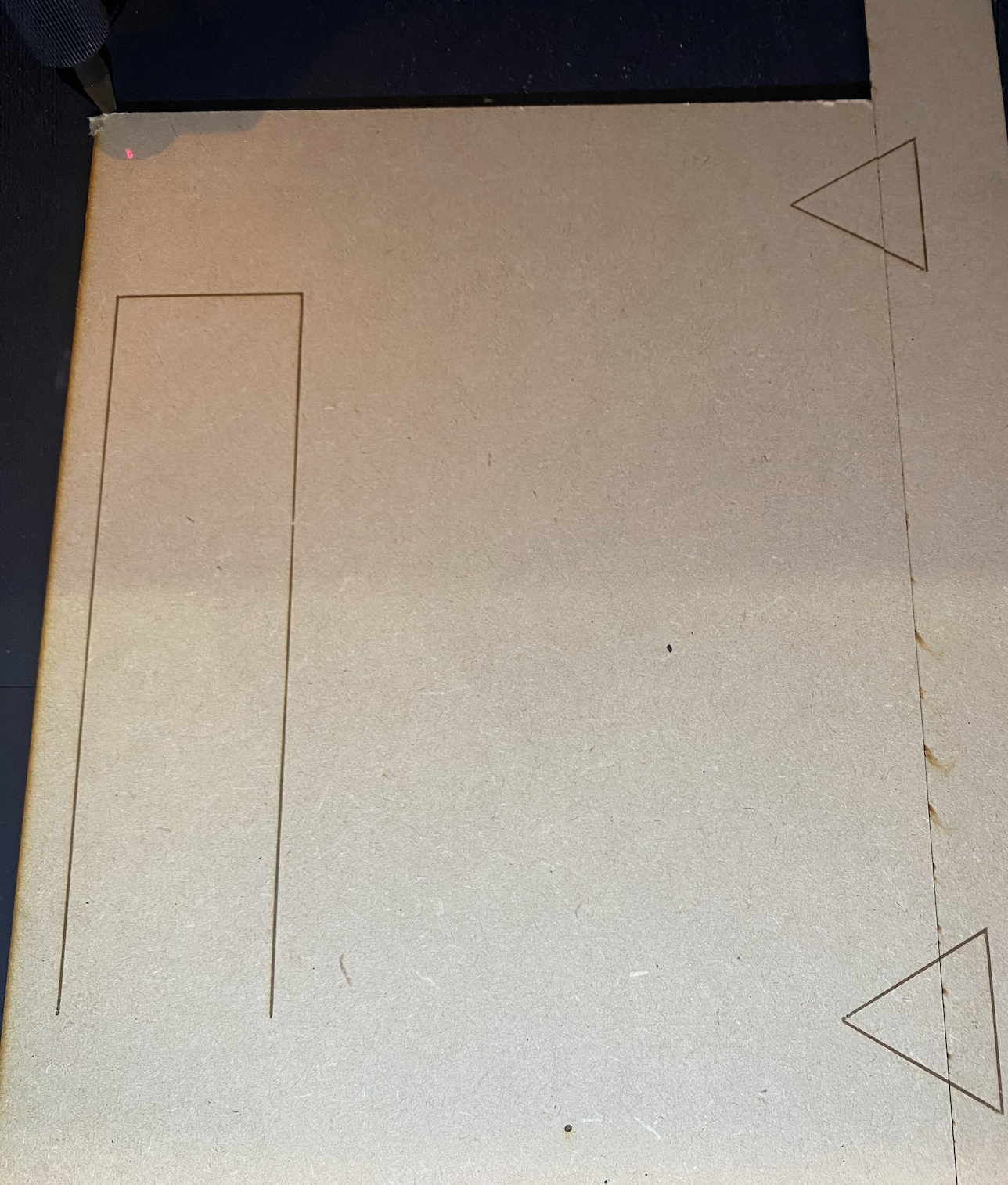

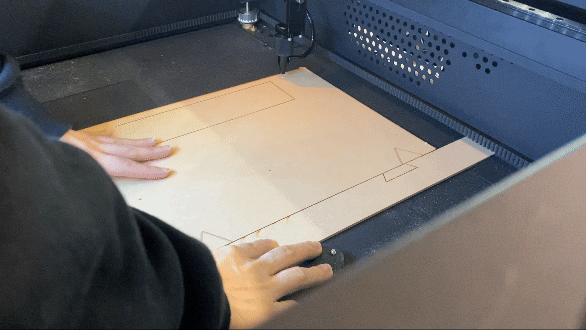

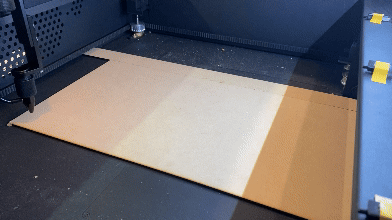

Spostare il materiale principale e allineare i segni guida inferiori sul materiale principale con i segni superiori sul materiale ausiliario prima di procedere con l'incisione.
