Guida all'installazione dello sportello manuale

Descrizione

Questo articolo vi guiderà attraverso l'installazione della porta manuale sulla versione Desktop Promark.

Modelli supportati:

• Promark Desktop D20 / D30 / D50

• Promark MOPA High Contrast M20

Contenuto della confezione

Strumenti:

Preparazione necessaria:

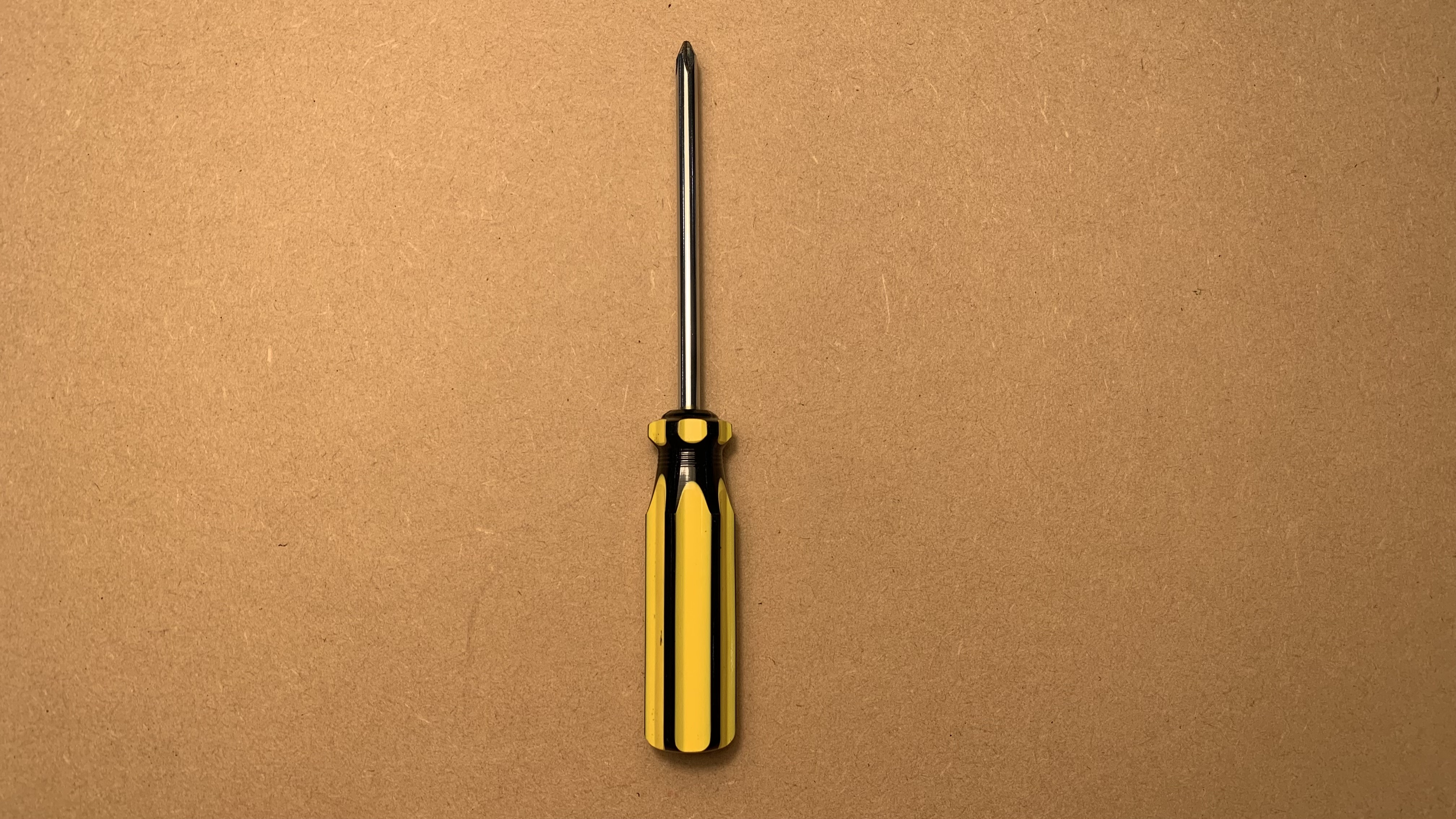

Cacciavite a croce Phillips

Fase 1

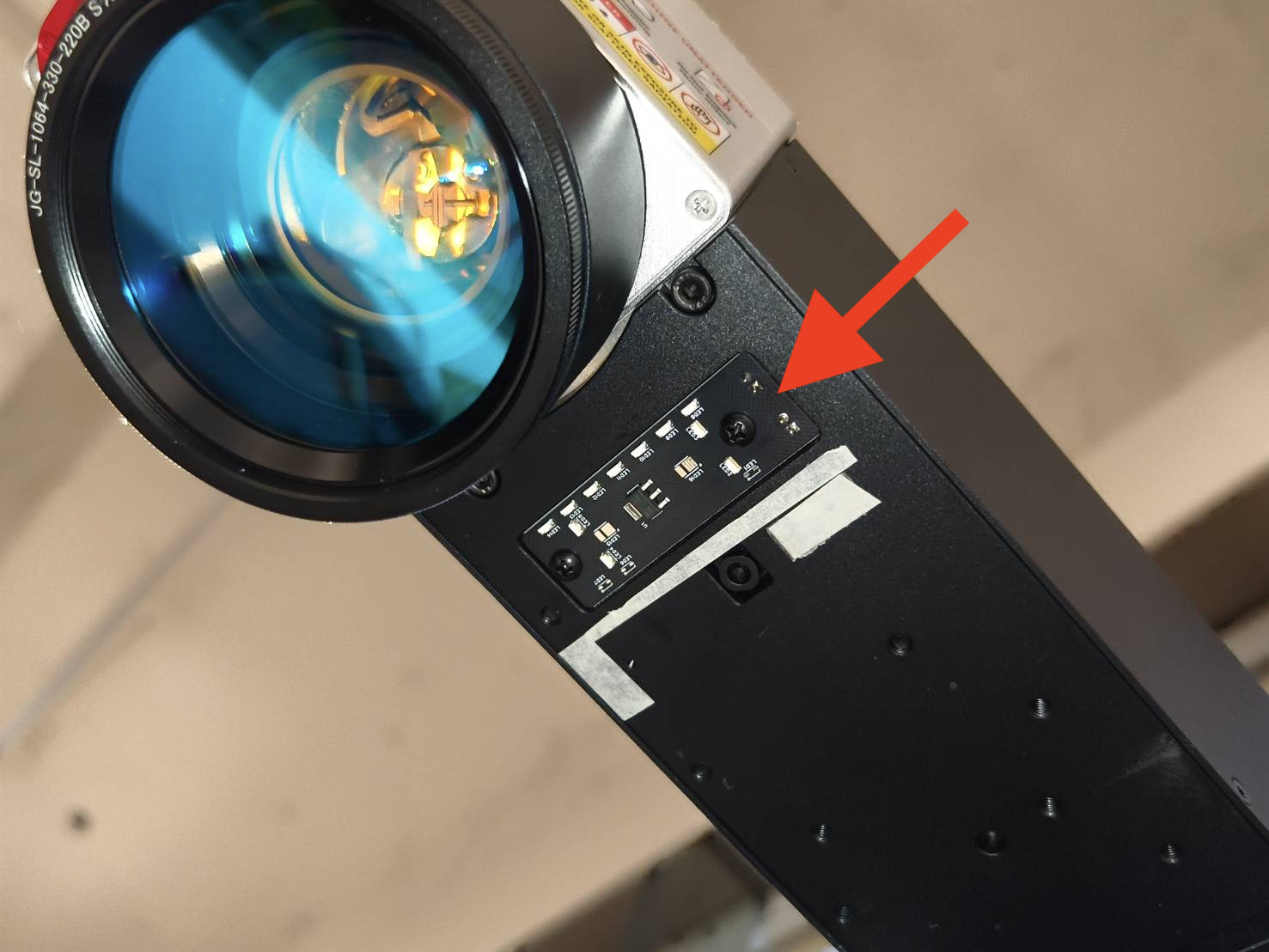

Seguire la guida sottostante per la sostituzione della scheda LED della telecamera.
(L'obiettivo è sostituire la scheda LED con una differente per evitare la sovraesposizione quando si installa lo sportello manuale.)
Promark - Sostituzione scheda LED telecamera

Fase 2

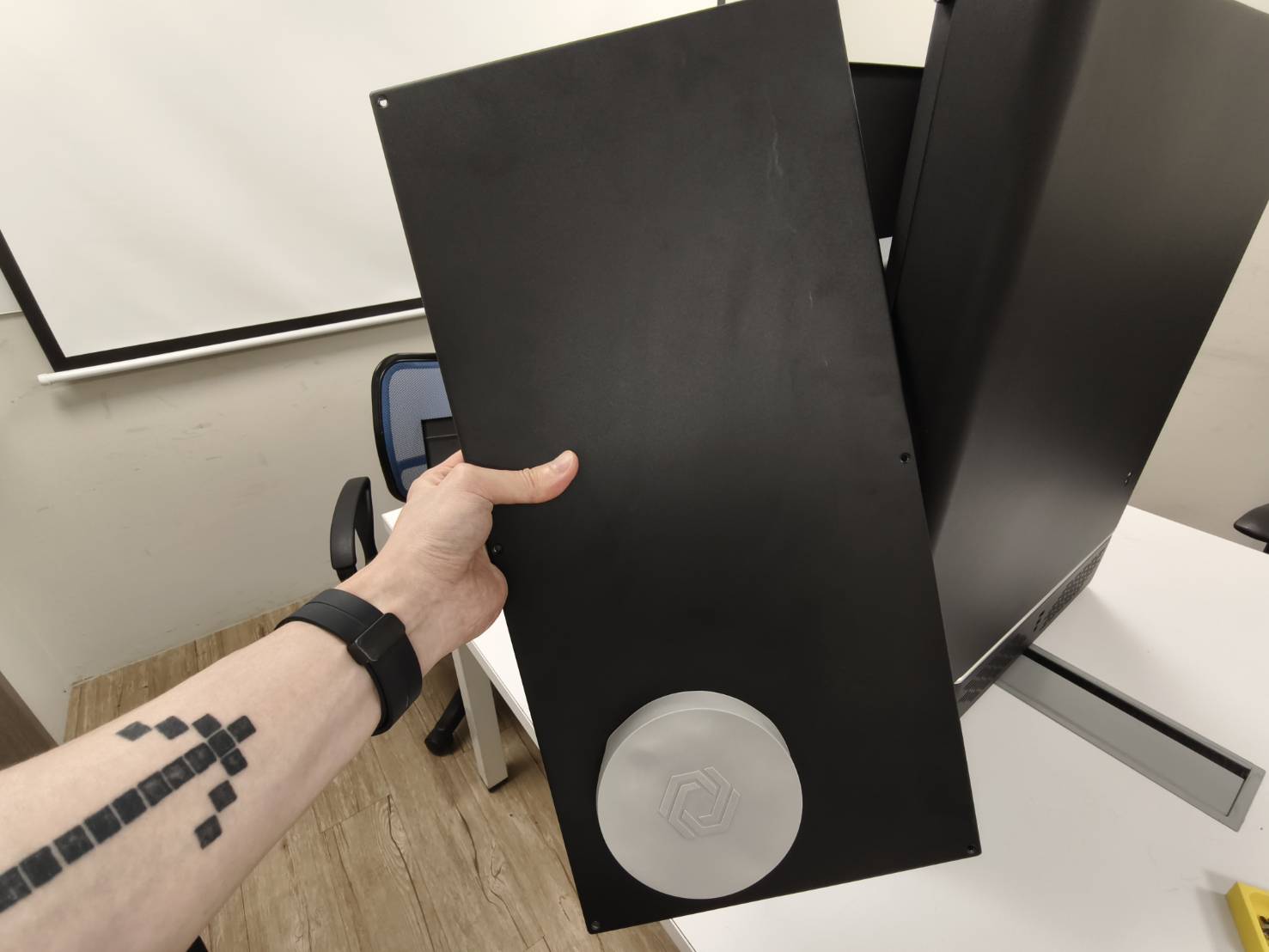

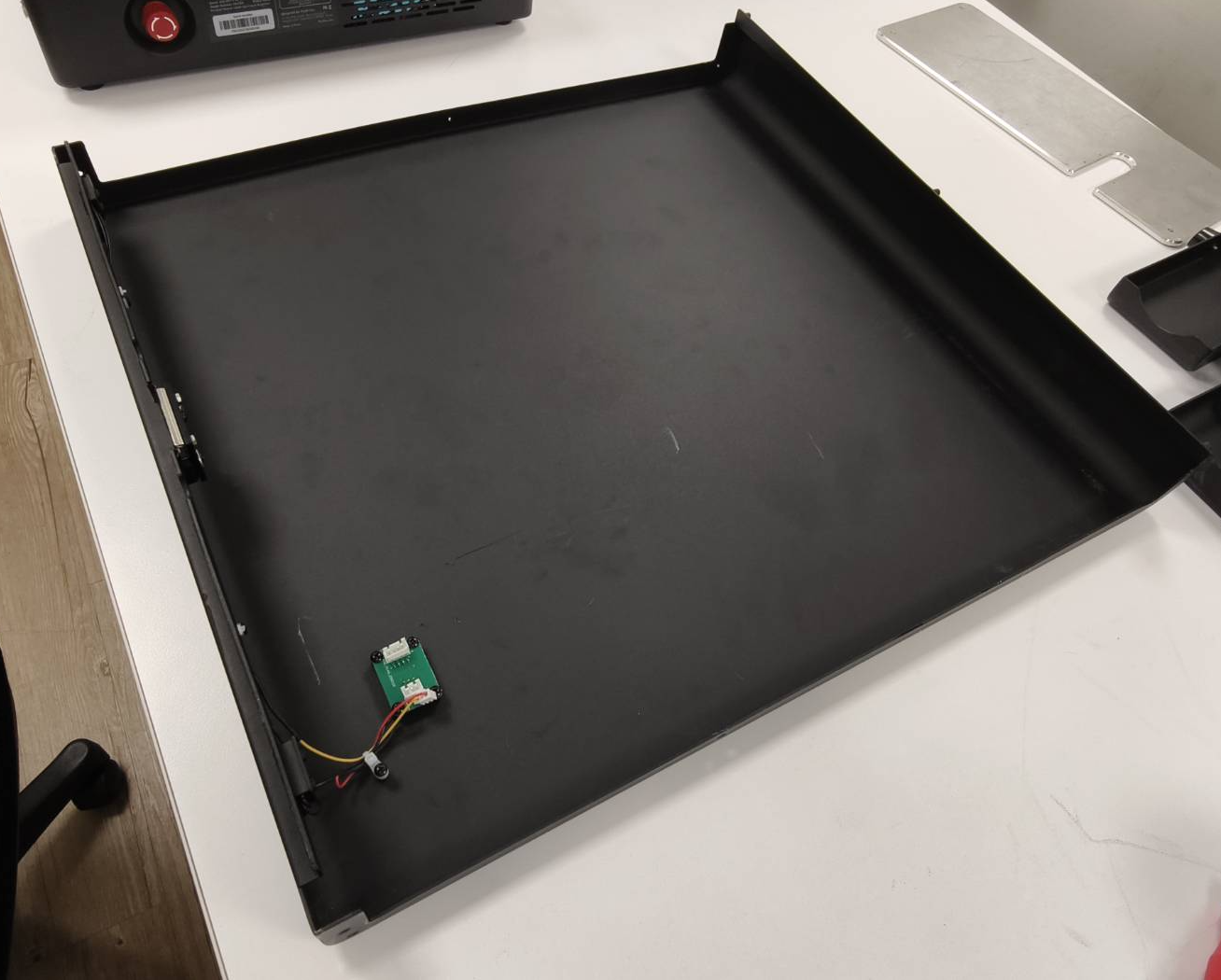

Individuare il pannello laterale sinistro (A), quello con la piccola scheda PCB, e posizionarlo orizzontalmente sul tavolo con il lato PCB rivolto verso l'alto, come mostrato nell'immagine.

Fase 3

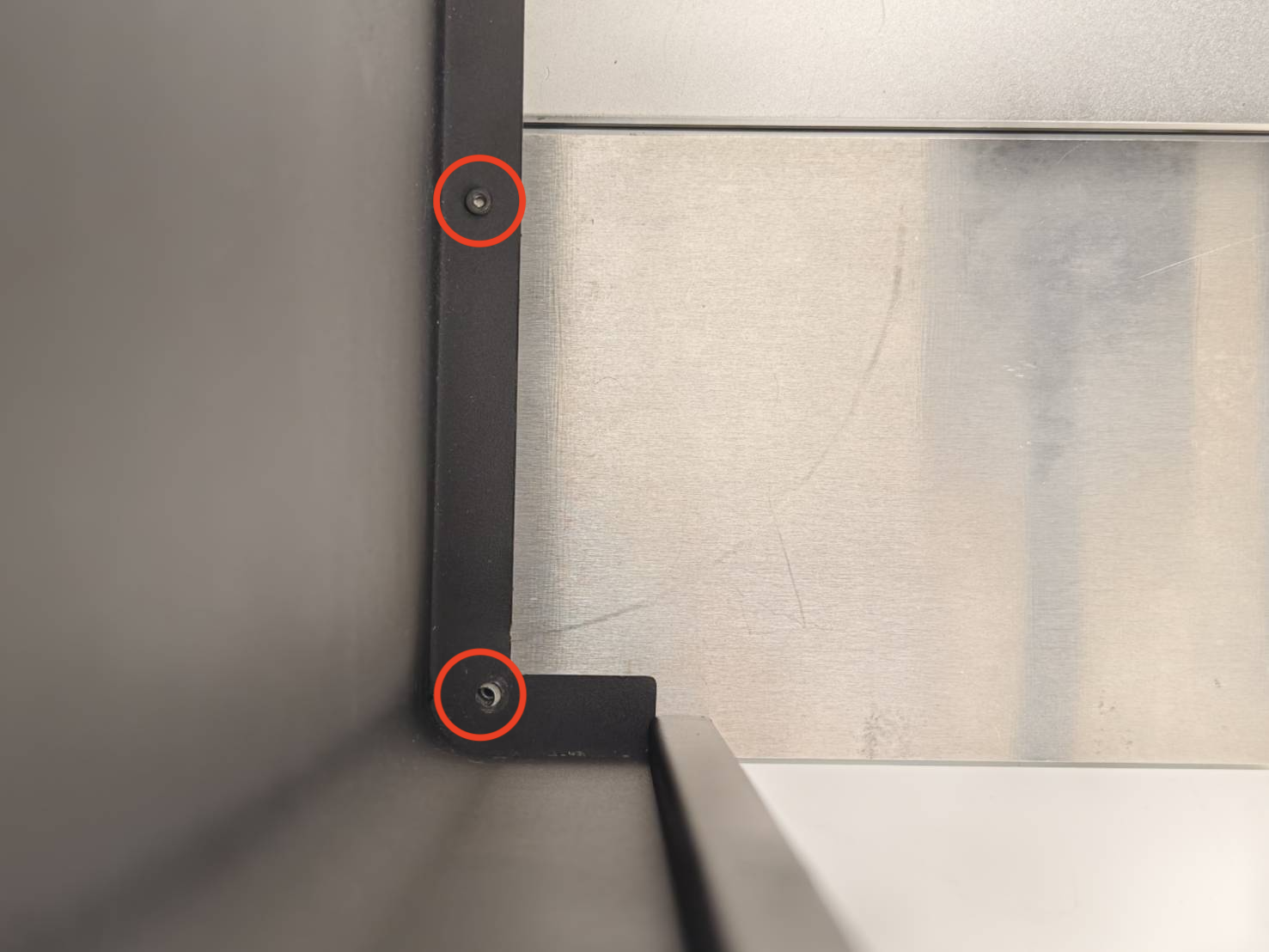

Individuare la traversa (C) e fissarla utilizzando 2 viti T8 (S1).

Passo 4

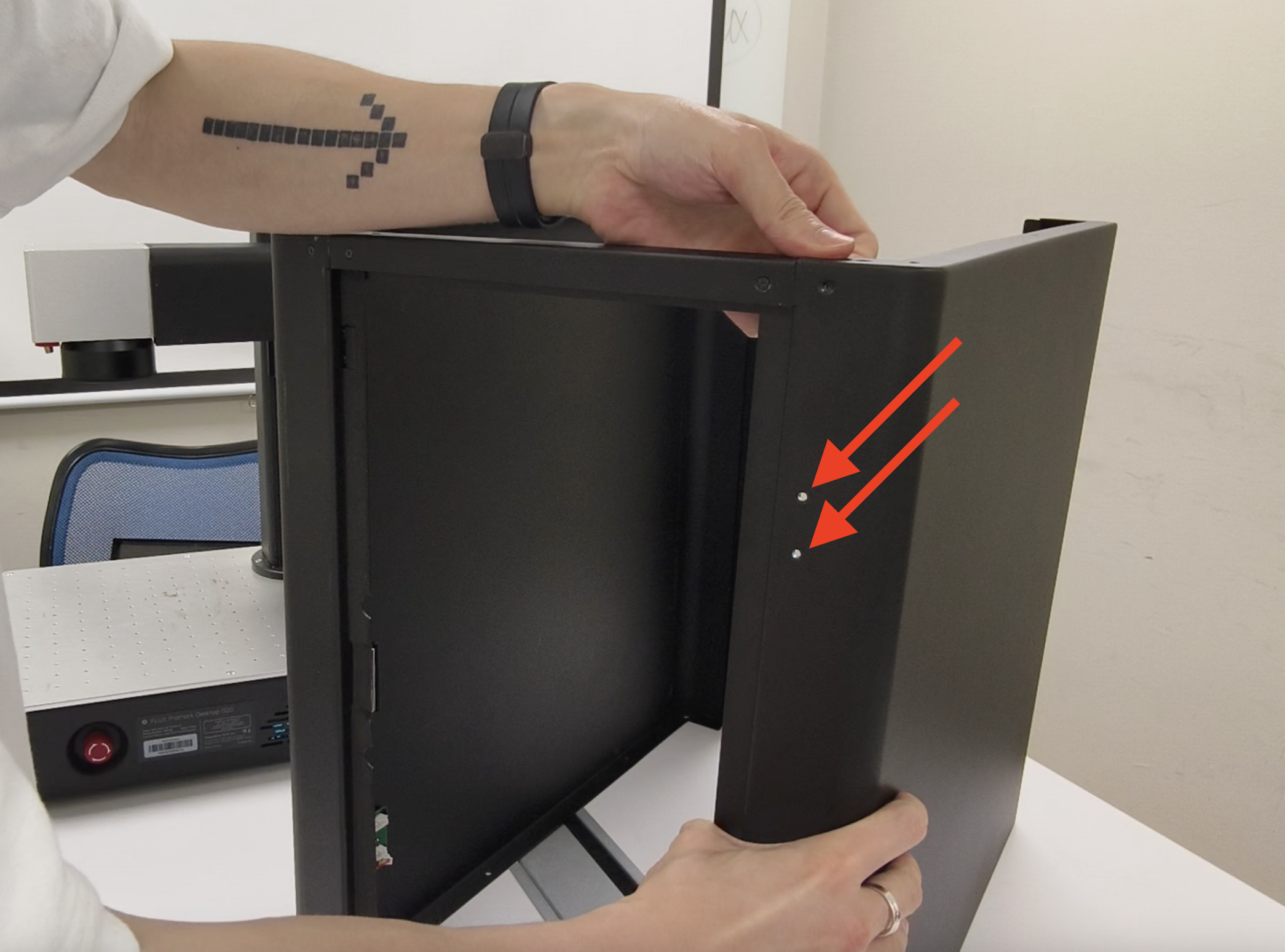

Posizionare il pannello laterale sinistro in verticale e individuare il pannello laterale destro (B).

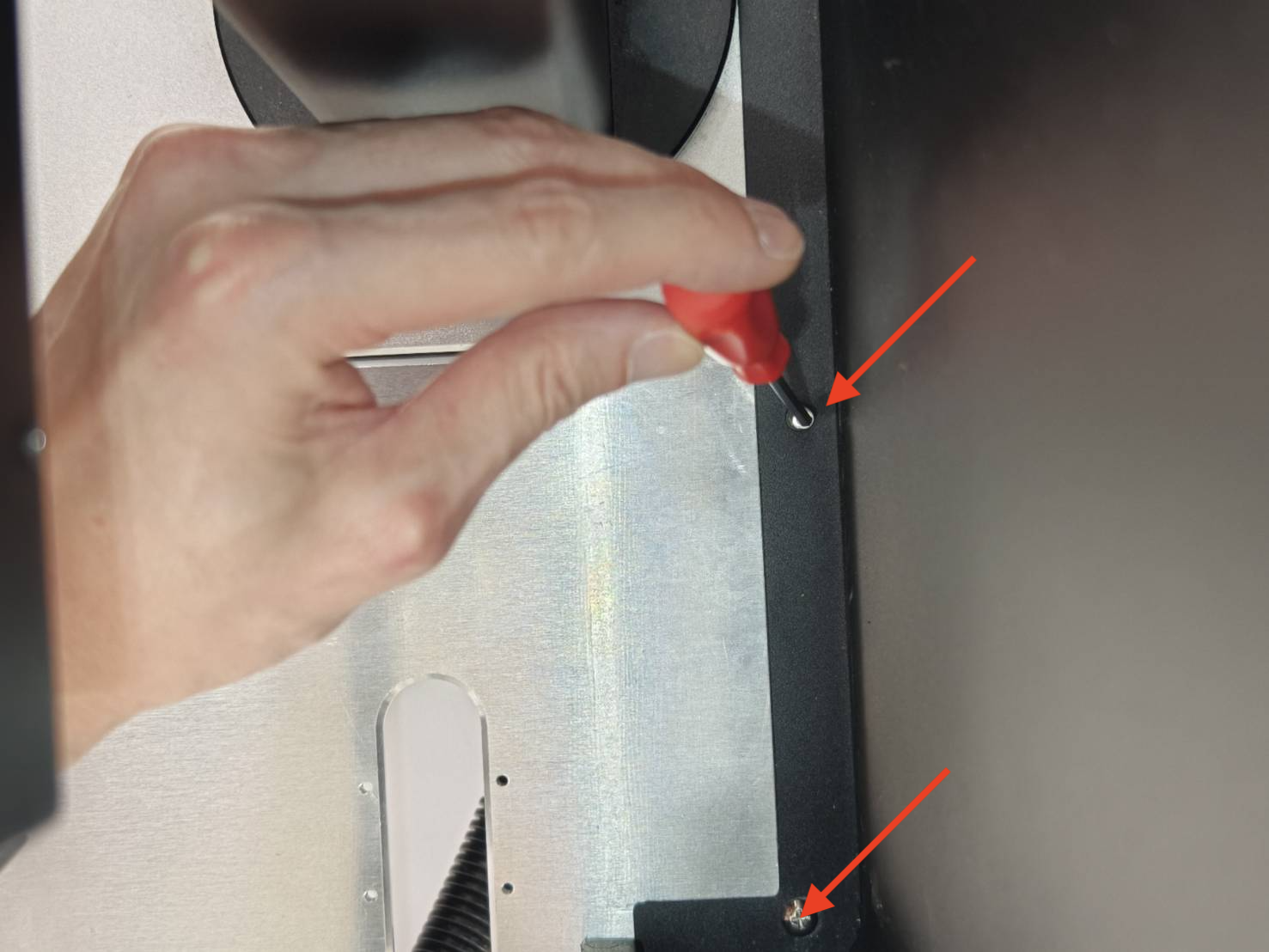

Fissare il pannello laterale destro alla traversa e assicurarlo utilizzando 2 viti T8 (S1).
(Nota: assicurarsi che i fori delle viti sul pannello laterale destro siano rivolti verso la parte anteriore.)

Passo 5

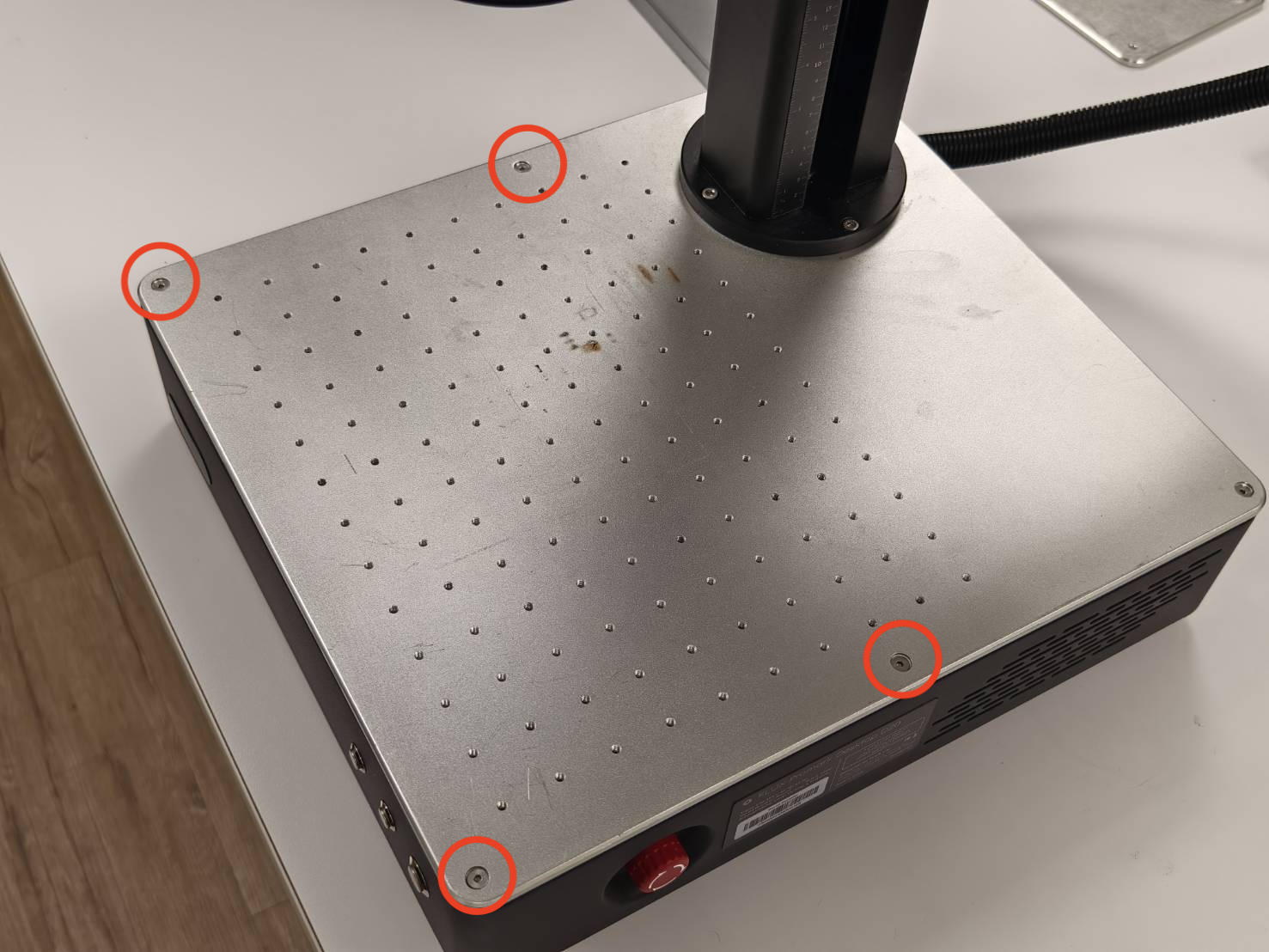

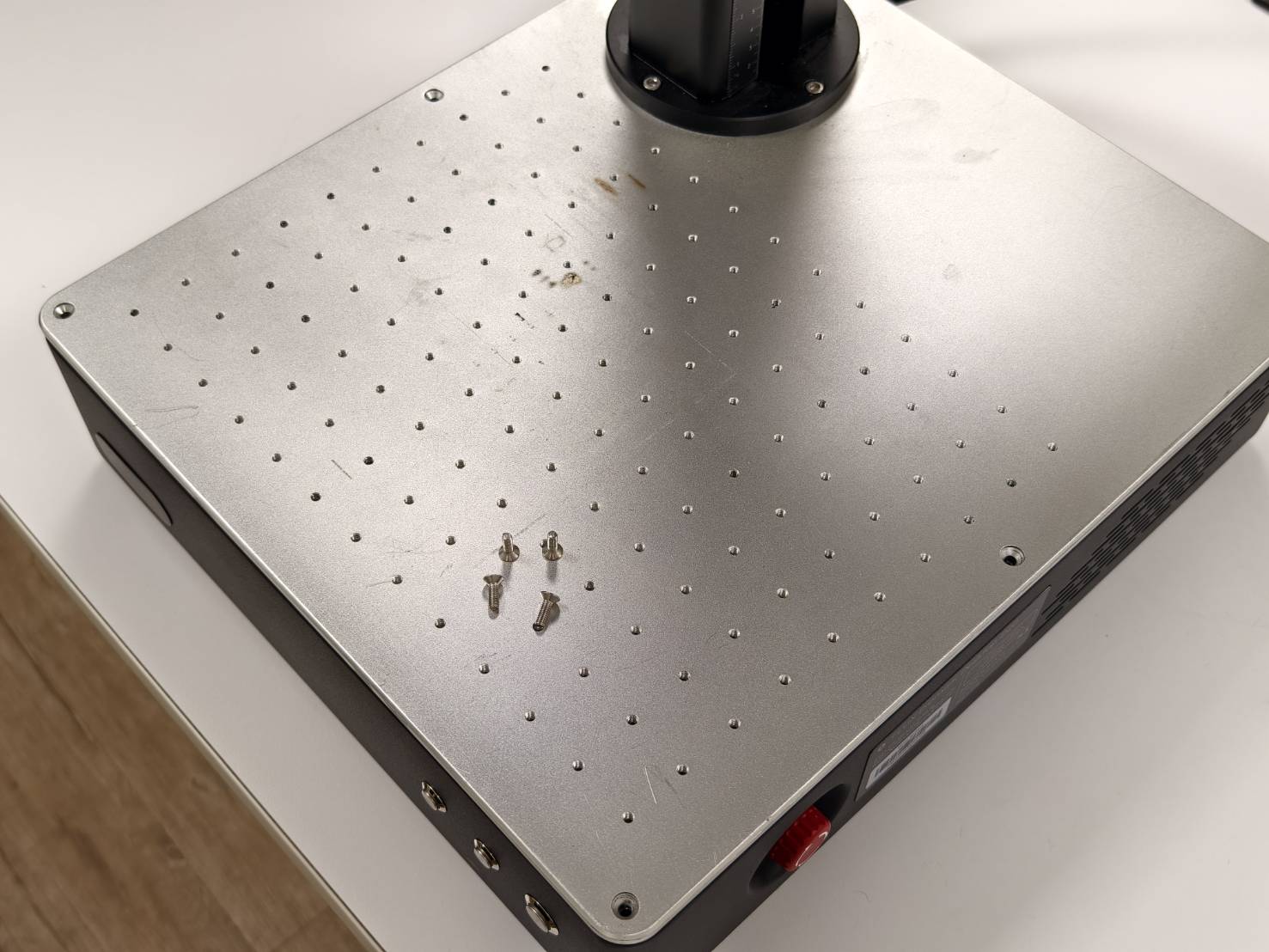

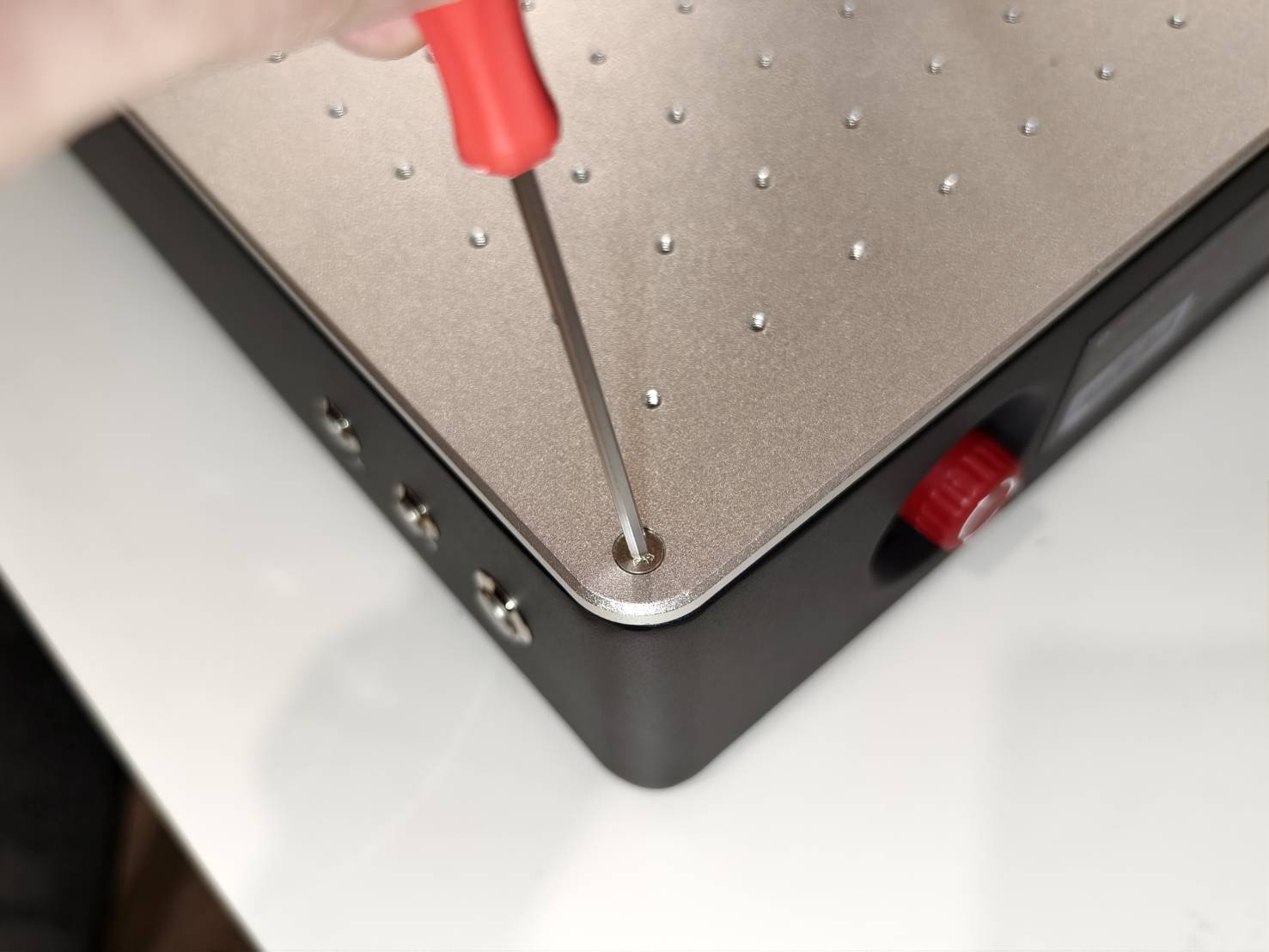

Rimuovere le quattro viti dal corpo principale della macchina. (2,5 mm HEX x 4 pezzi)

Passo 6

Posizionare i pannelli laterali sinistro e destro assemblati direttamente sulla macchina, con la barra orizzontale nella parte anteriore.

Passo 7

Installare la barra orizzontale inferiore (C). Utilizzare 4 viti T8 (S1) per fissarla, due su ciascun lato.

Passo 8

Spingere l'intero involucro all'indietro e allinearlo con il bordo della piattaforma di lavoro della macchina.

Passo 9

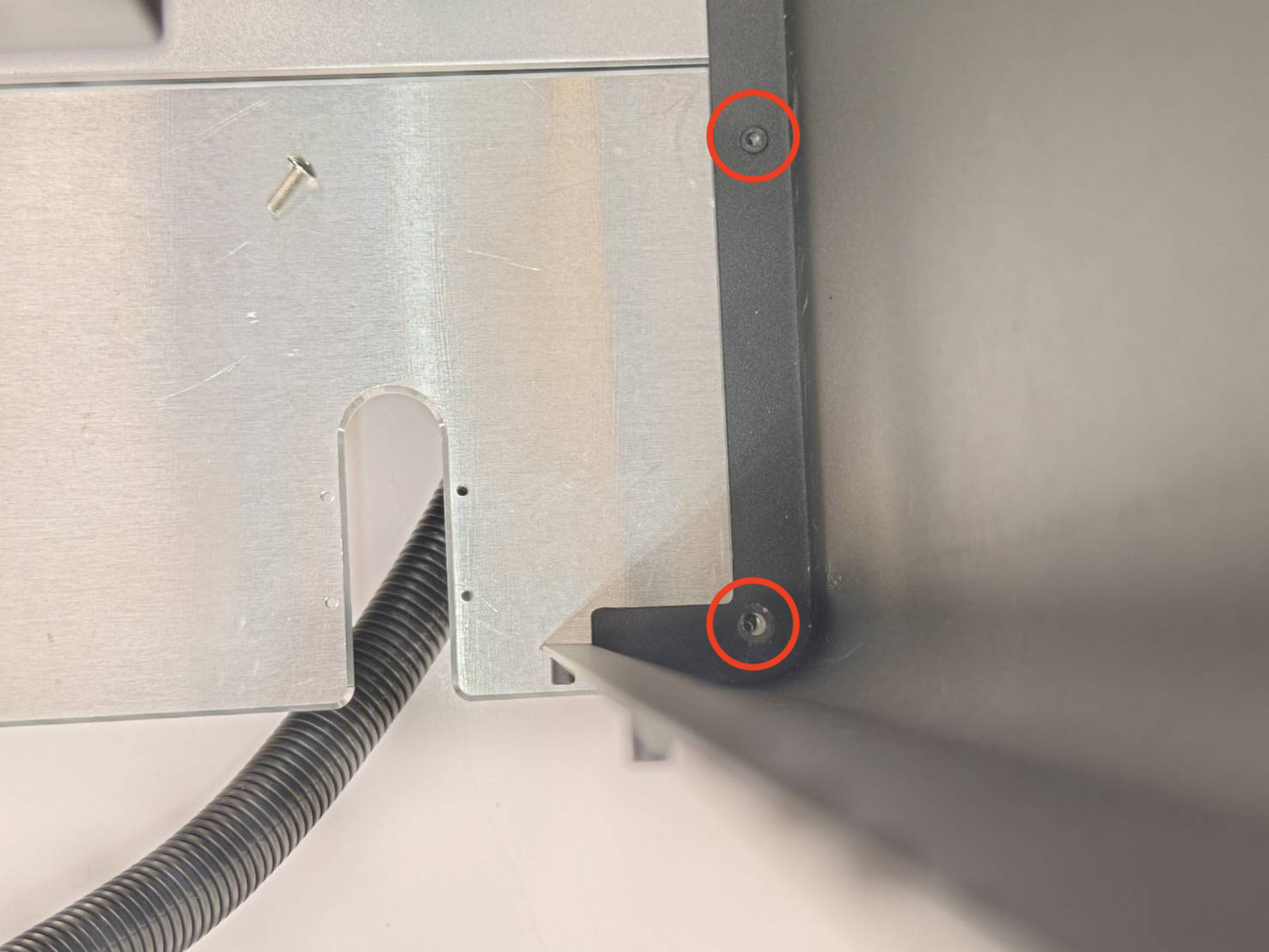

Fissare le quattro viti sulla piattaforma, due su ciascun lato.

[S3] [Viti esagonali a testa piatta M4*12 (3 mm) x 4 pezzi]

(Si noti che il video è solo dimostrativo. Le viti potrebbero essere diverse da quelle in vostro possesso.)

Passo 10

Capovolgere la macchina o spostarsi sul retro di essa.

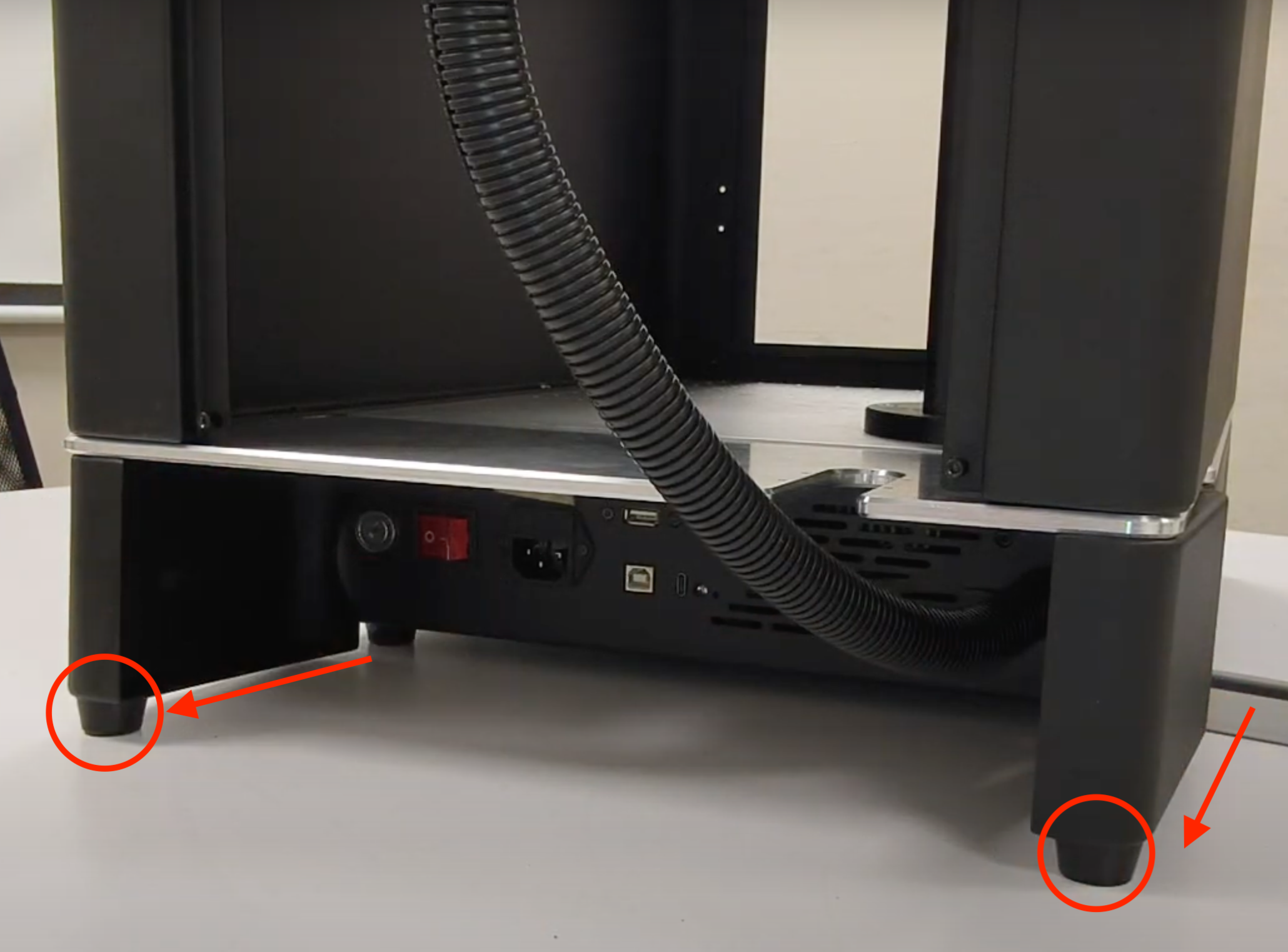

Posizionare o inserire il pannello di rifinitura posteriore argento (G) e il piedino di rifinitura posteriore (F) nella parte inferiore della macchina.

⚠︎ Attenzione: I piedini del supporto posteriore (F) devono essere posizionati sulla parte posteriore della macchina.

Passo 11

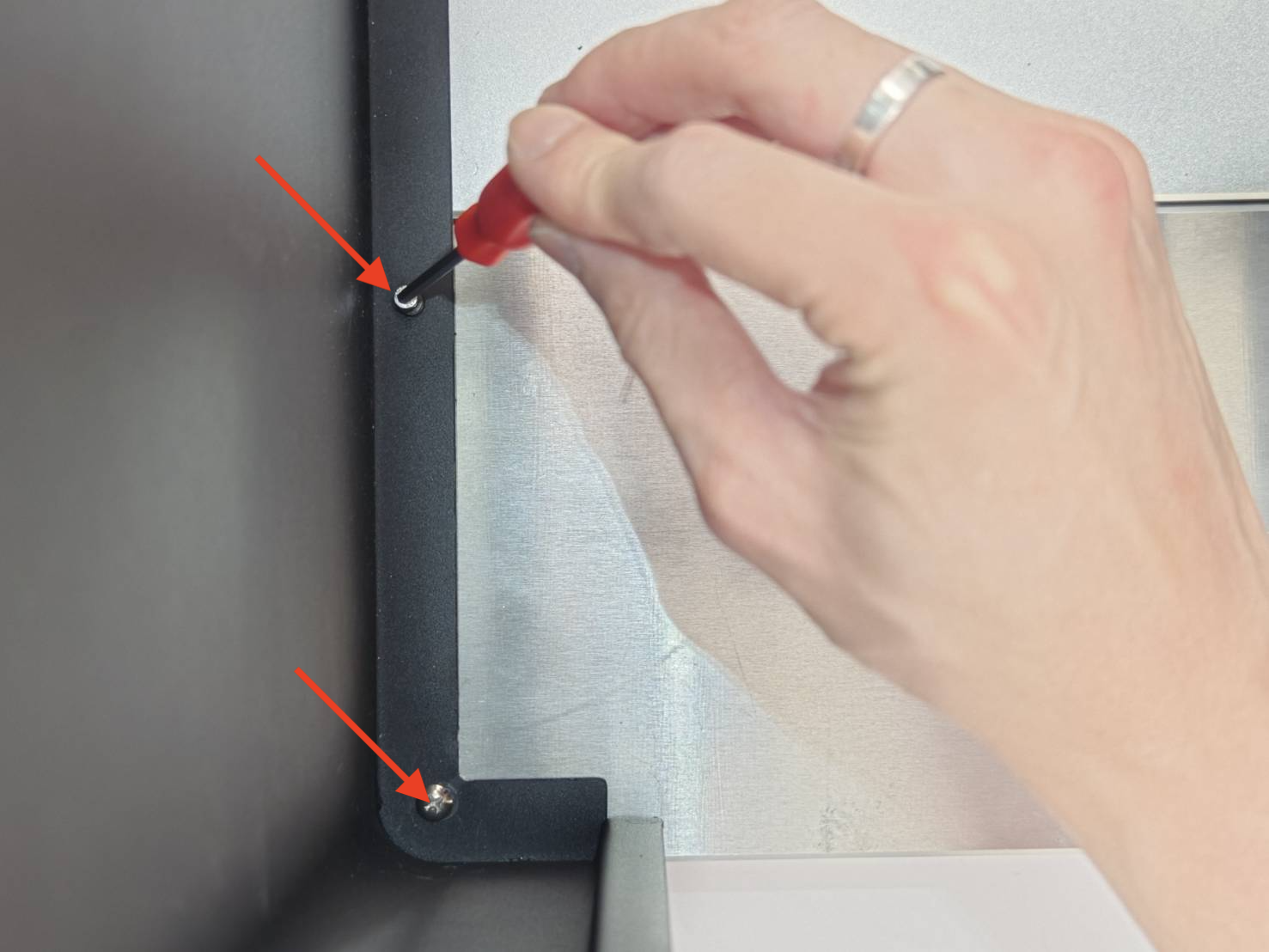

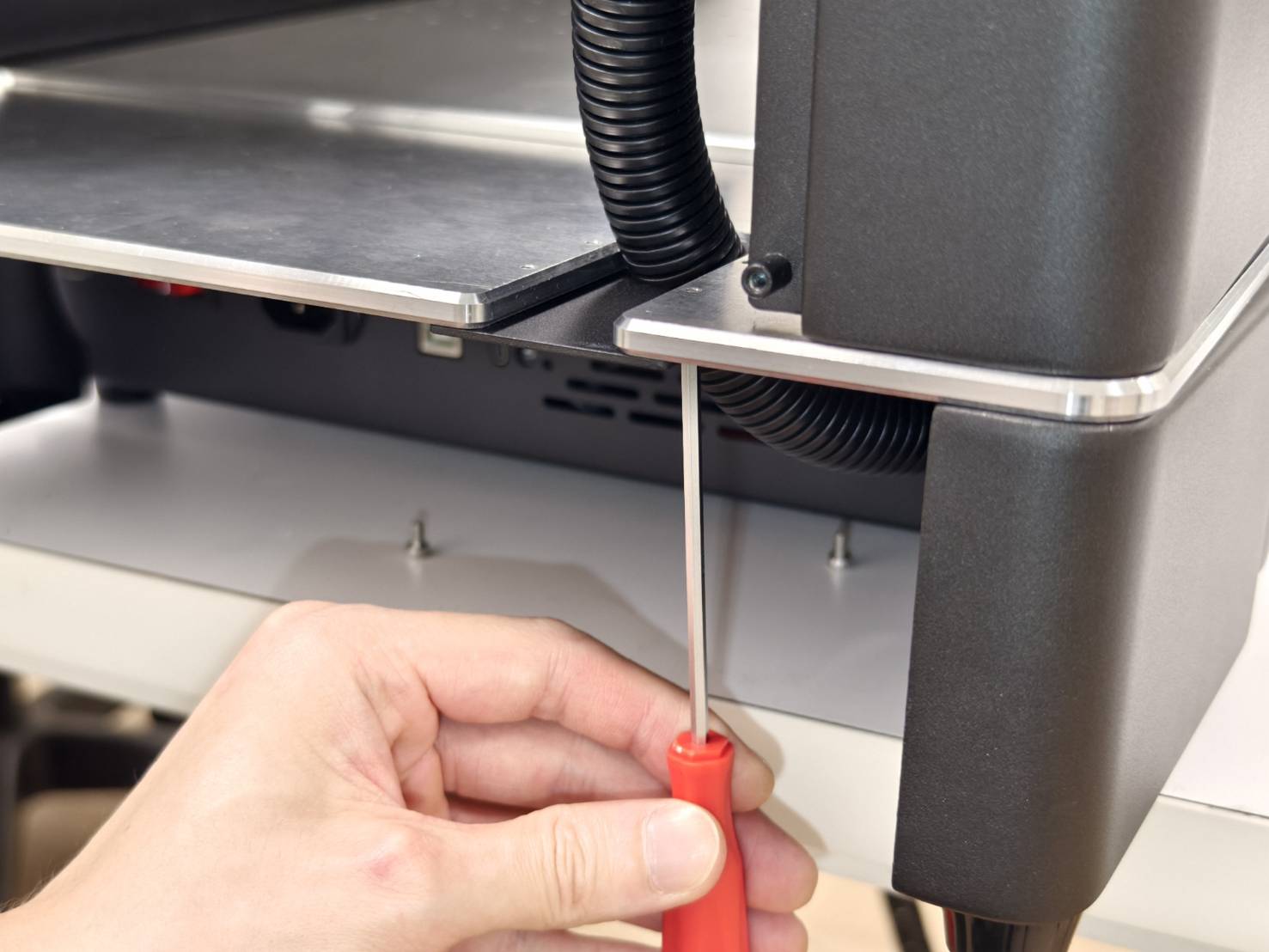

Fissare quattro viti, due su ciascun lato.
(Assicurarsi che il pannello di rifinitura posteriore argento e il piedino di rifinitura posteriore siano fissati saldamente insieme. Se non è possibile serrare le viti, potrebbe essere necessario regolare la posizione del pannello di rifinitura argento o del piedino di rifinitura posteriore.)
[S3] [Viti esagonali a testa piatta M4*12 (3 mm) x 4 pezzi]

Passo 12

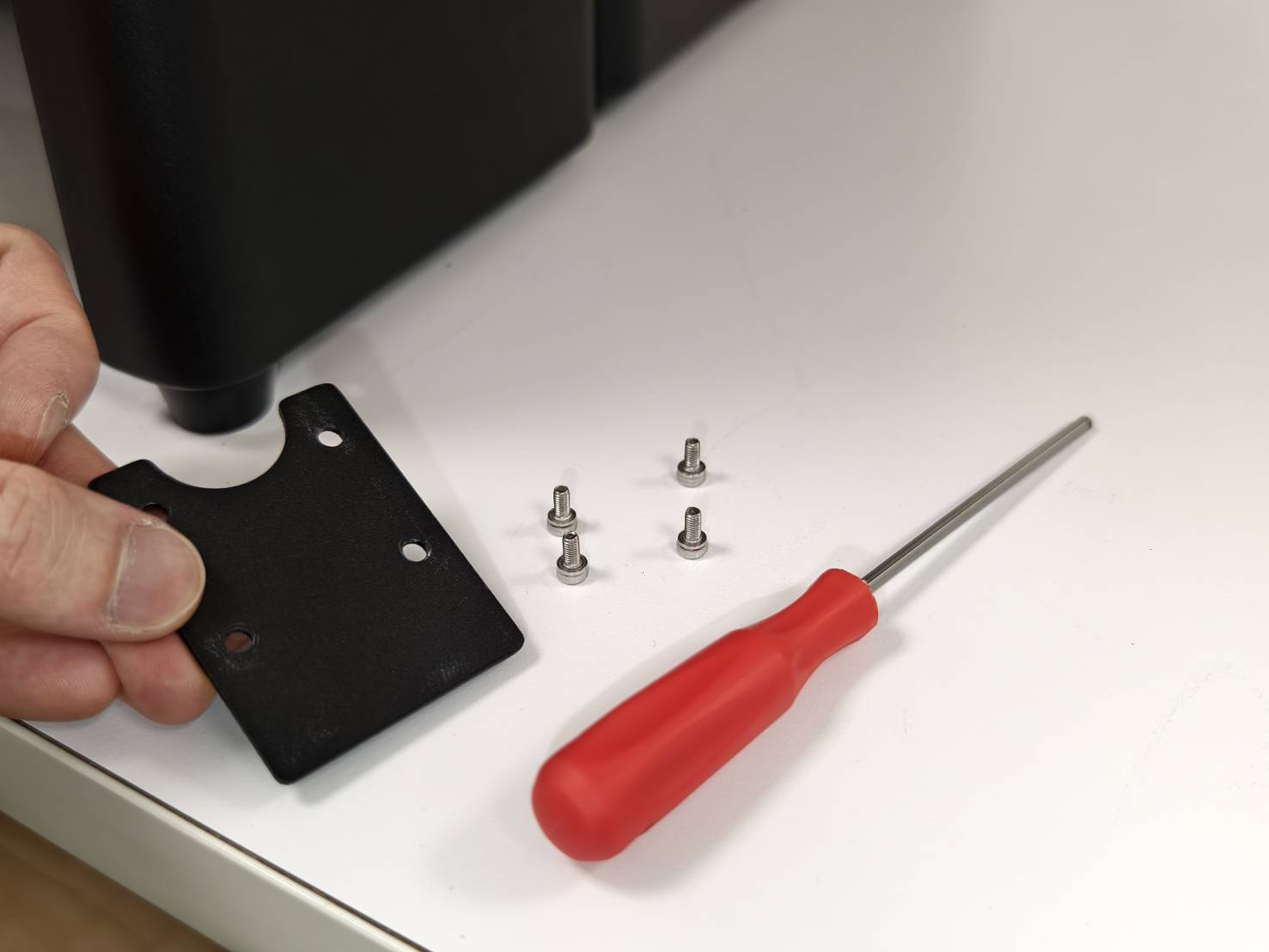

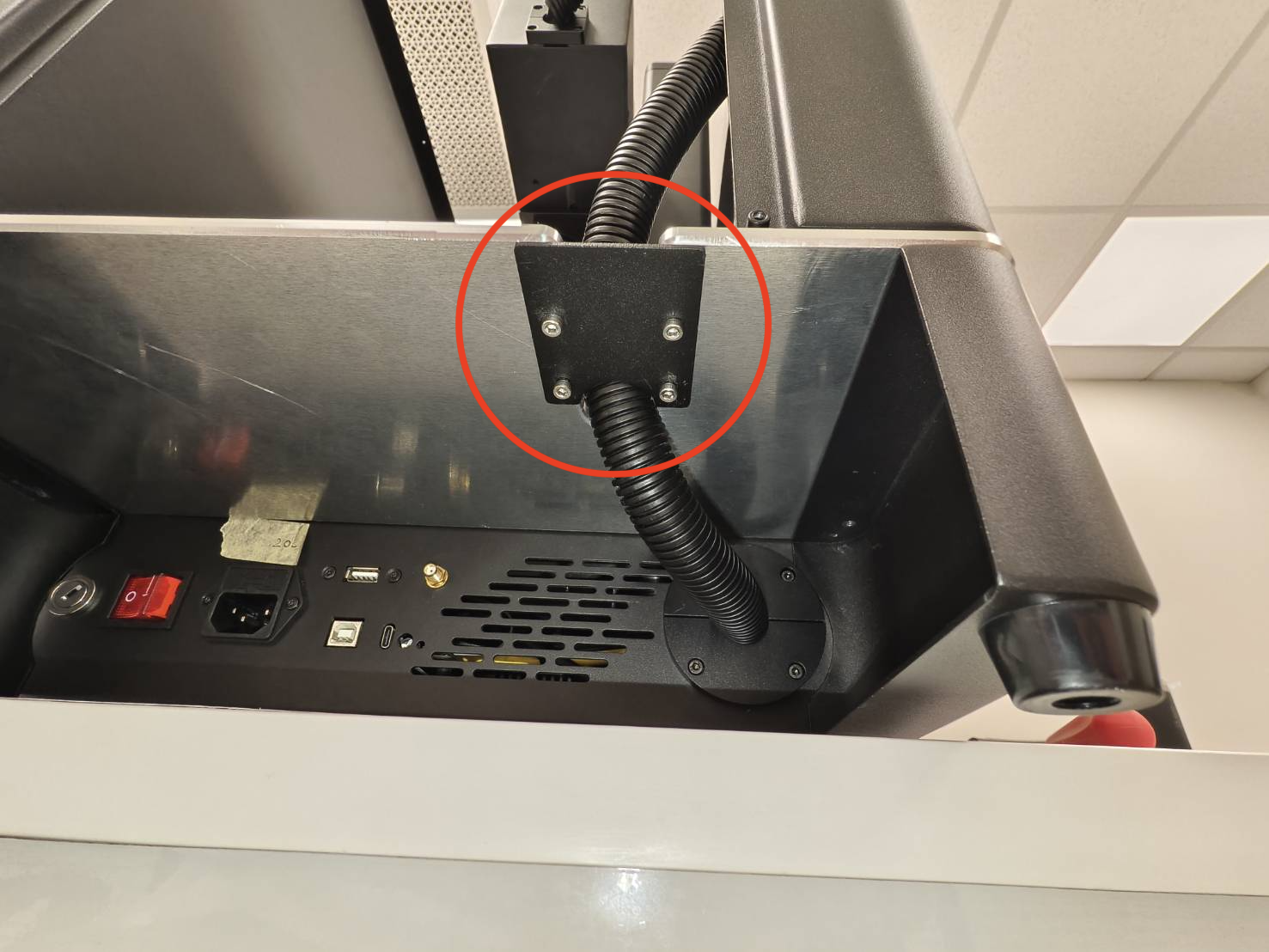

Fissare il coperchio del cavo a nastro (H) dal basso verso l'alto.

[S5] [Viti esagonali a testa piatta M3*6 (2,5mm) x 4pz]

Passo 13

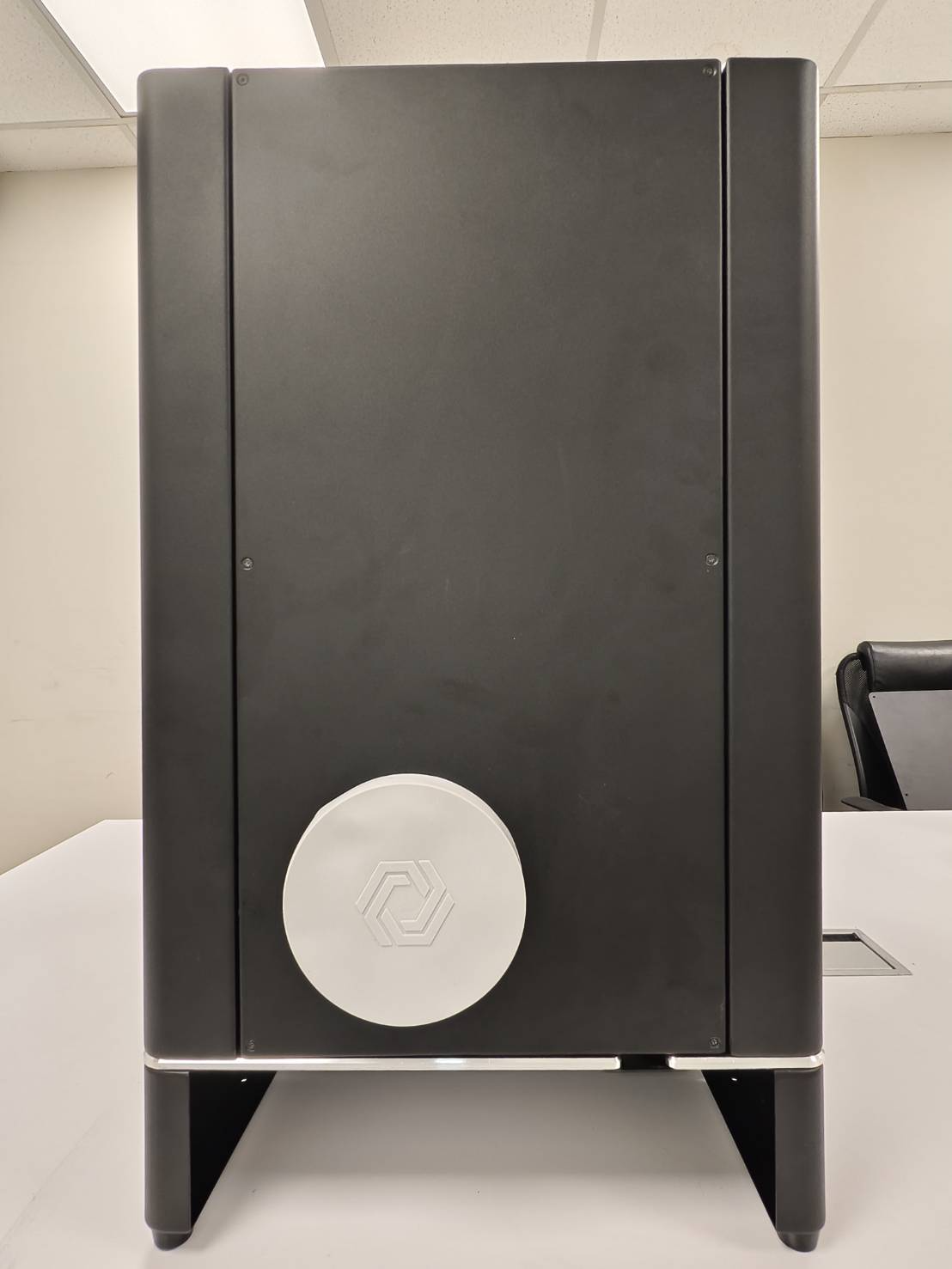

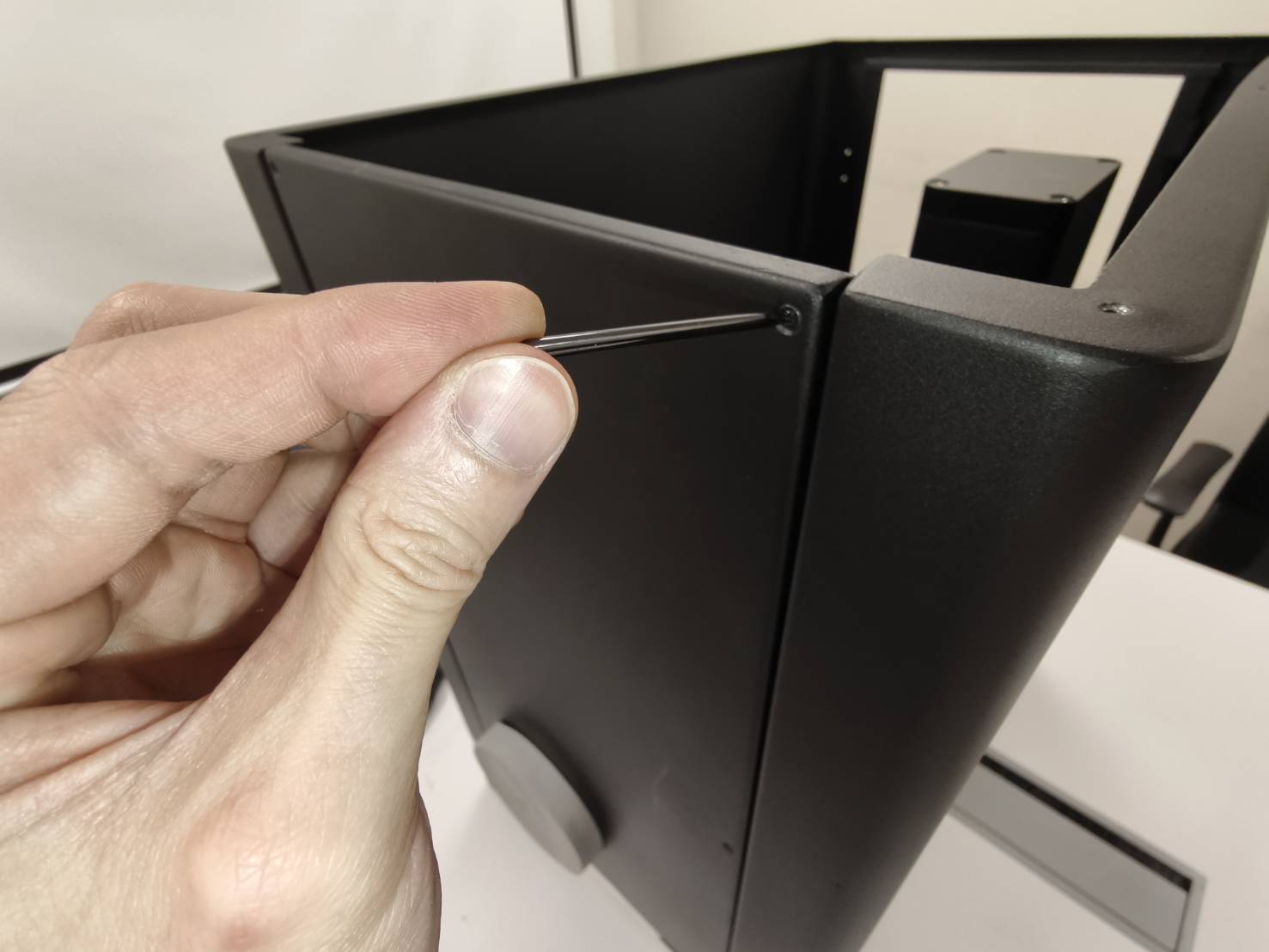

Fissare il pannello di copertura posteriore (E) utilizzando 6 viti T8 (S1).

Passo 14

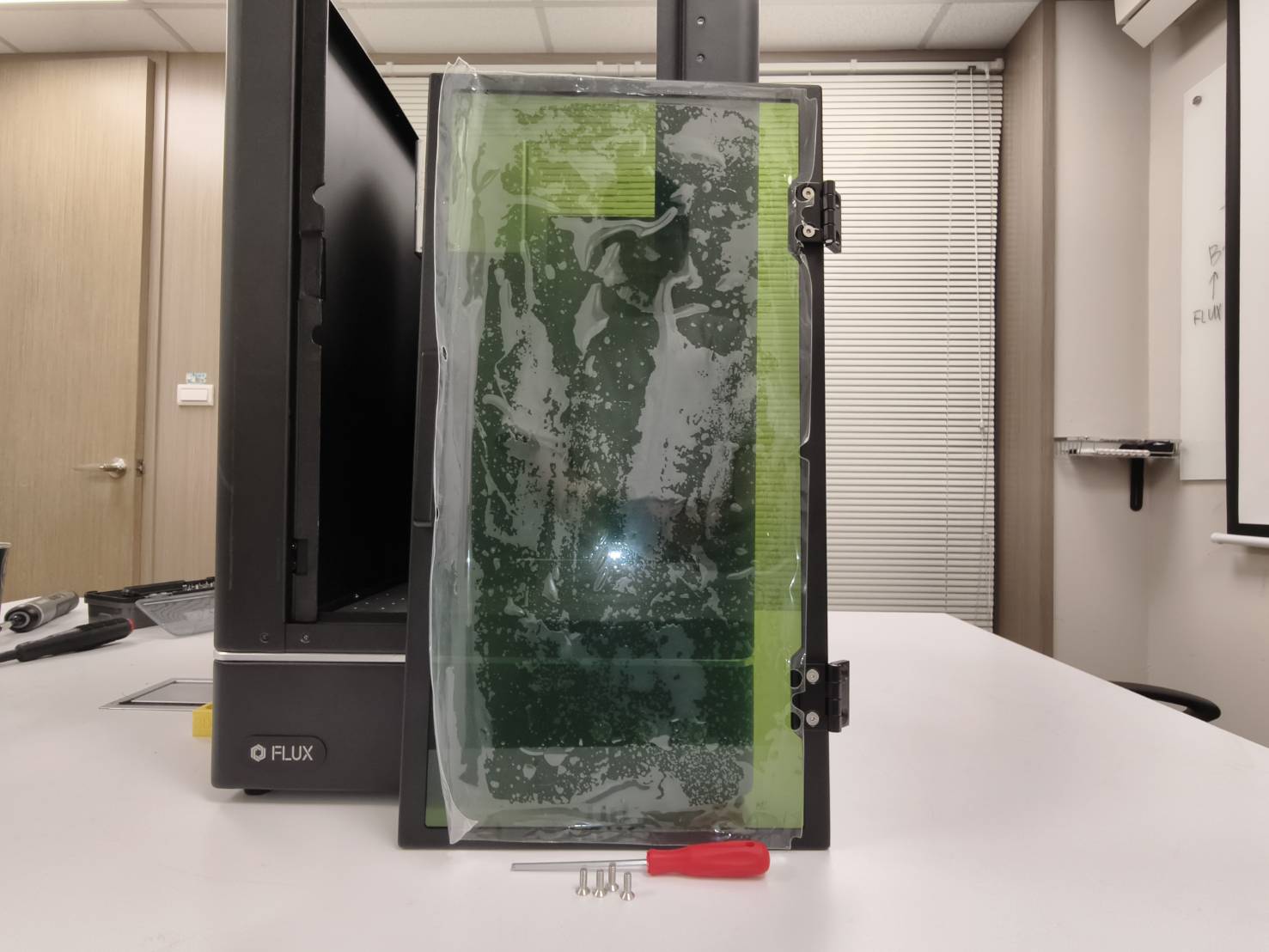

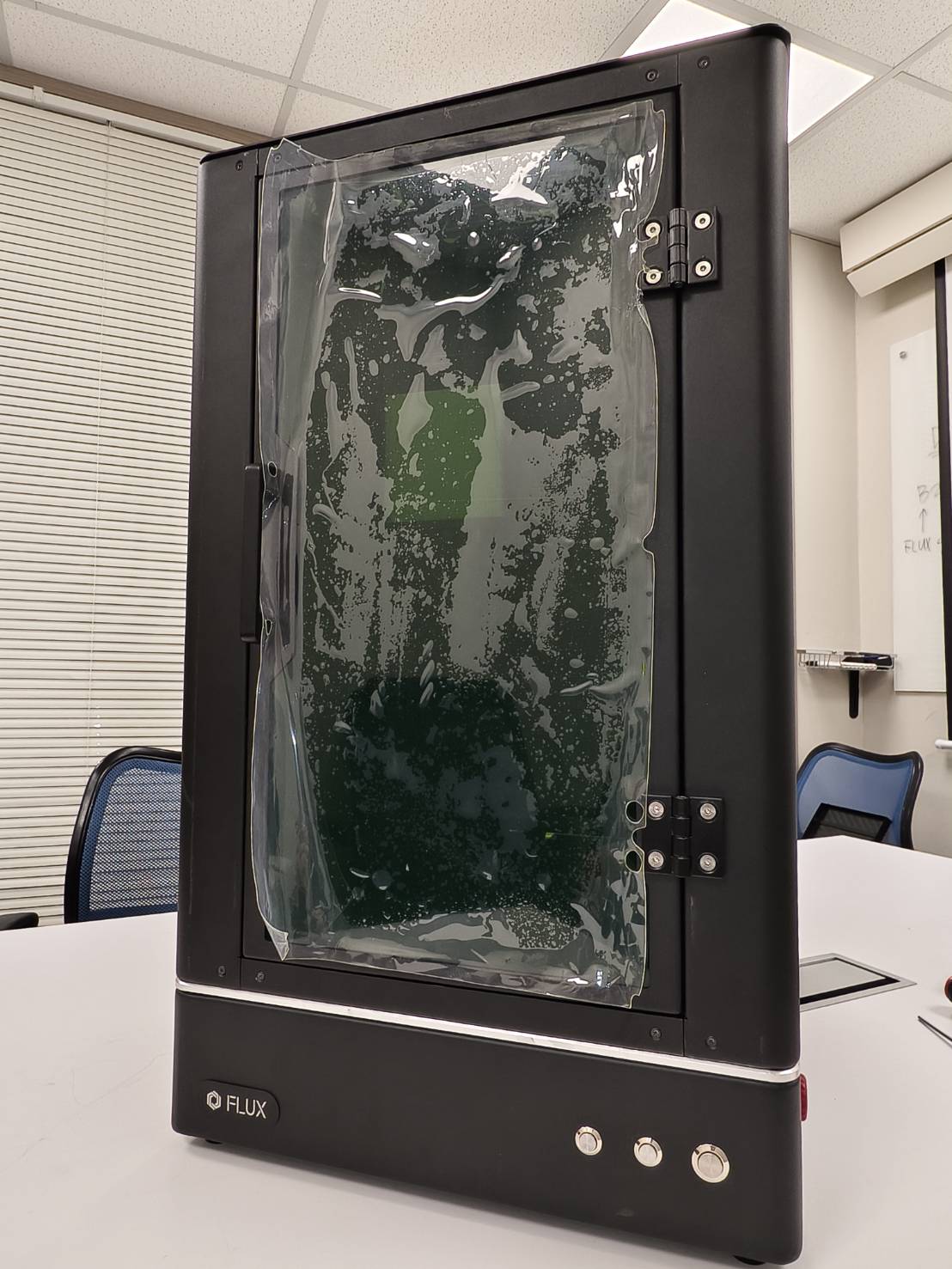

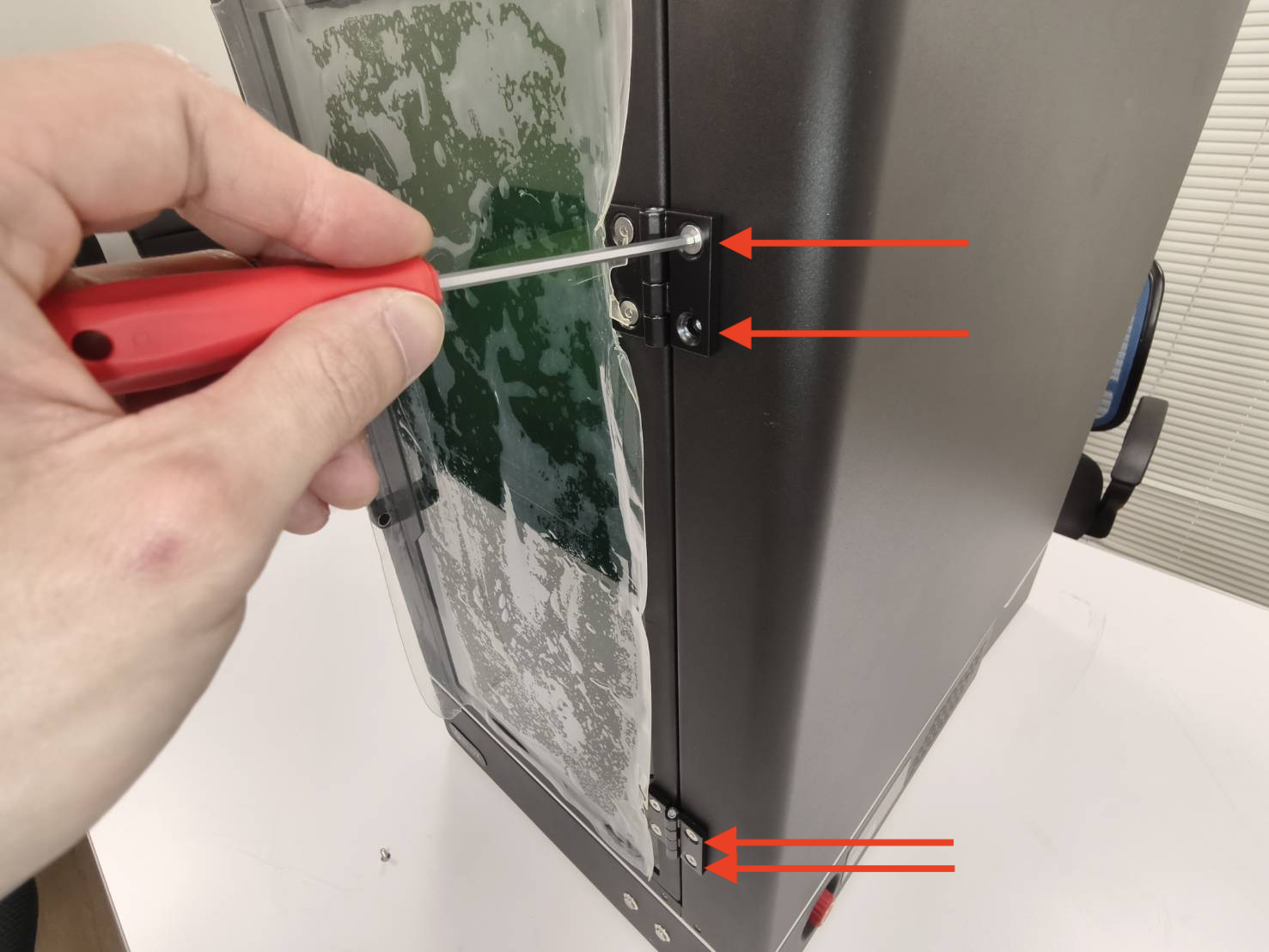

Fissare lo sportello anteriore (D).

[S4] [Viti esagonali a testa svasata M4*10 (3mm) x 4pz]

Passo 15

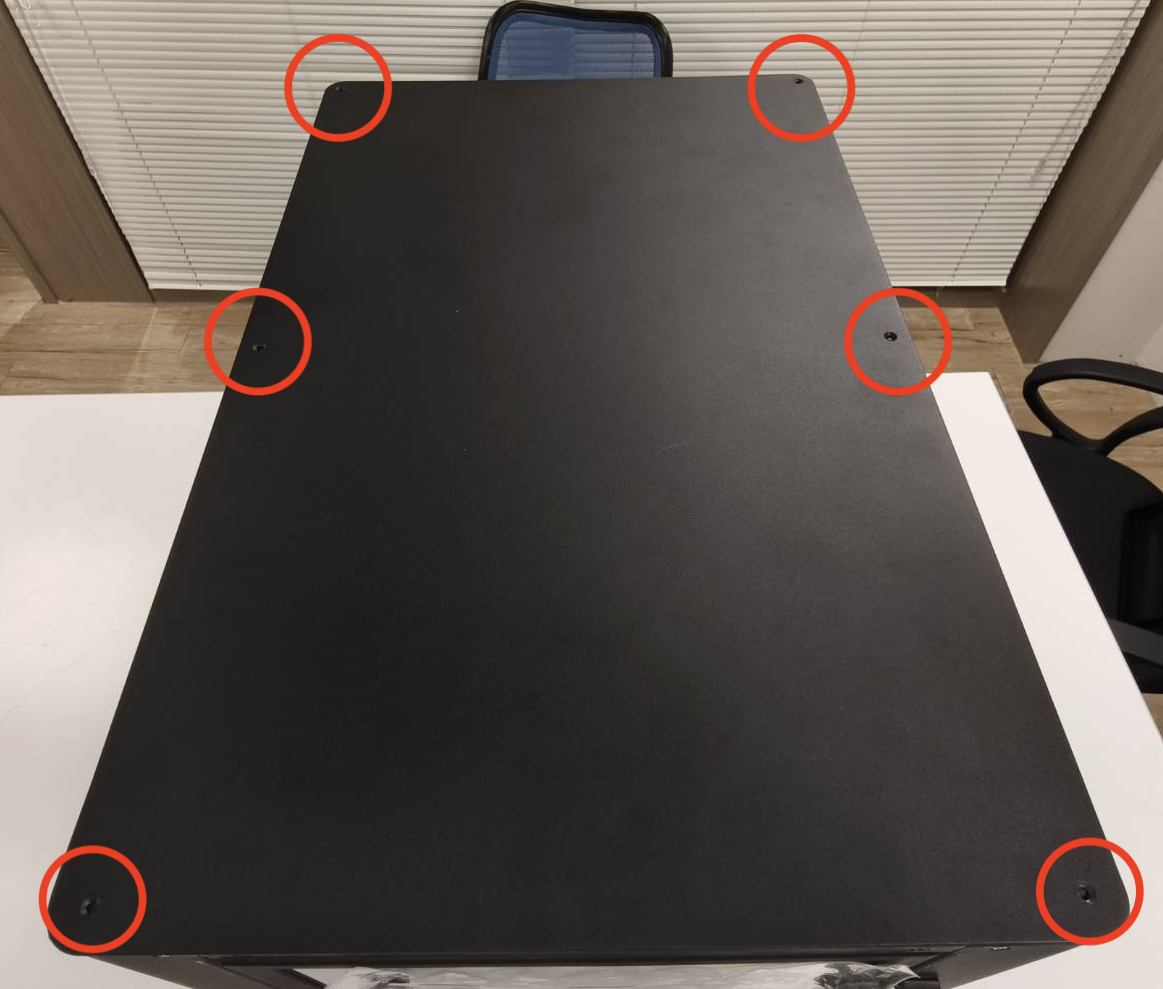

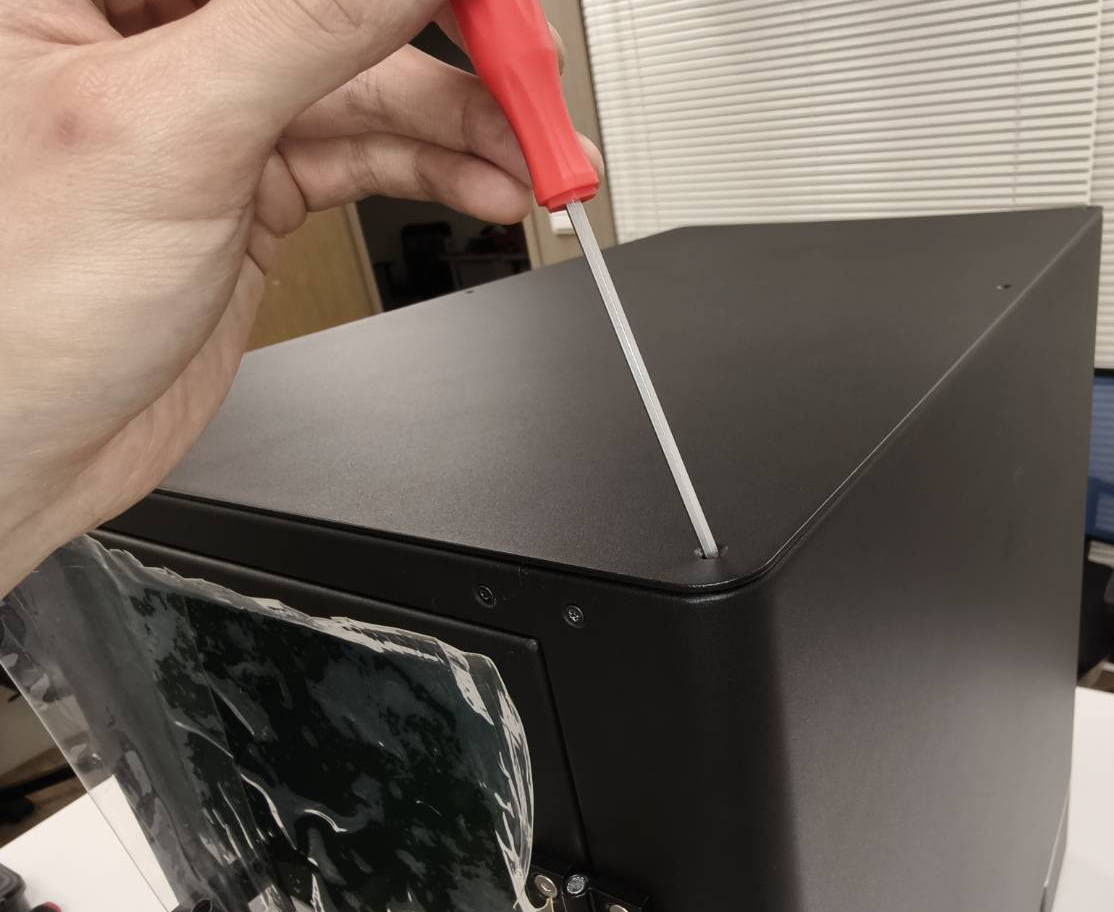

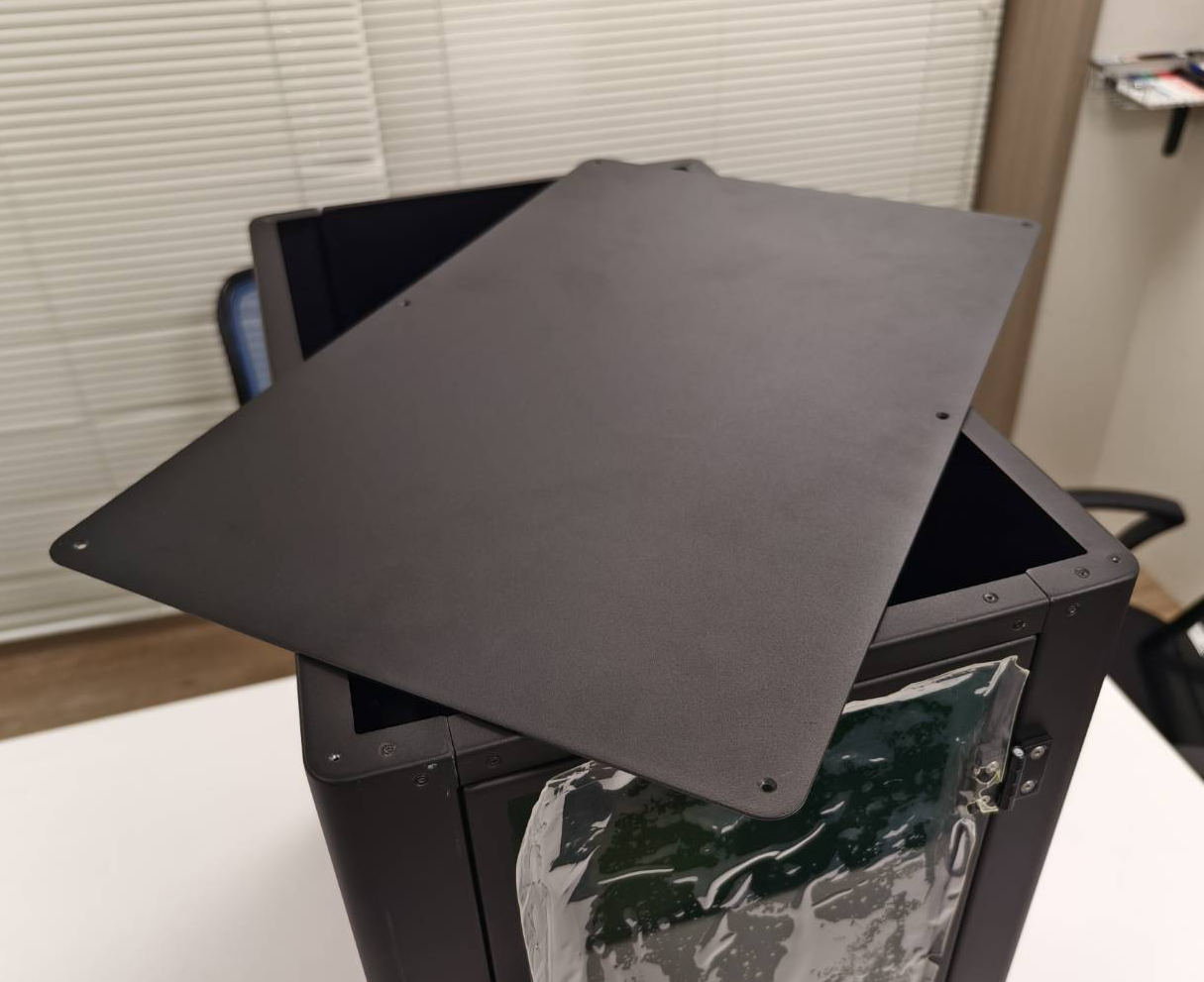

Fissare il coperchio superiore (I) alla macchina.

[S2] [Viti esagonali a testa piatta M4*8 x 6pz]

Passo 16

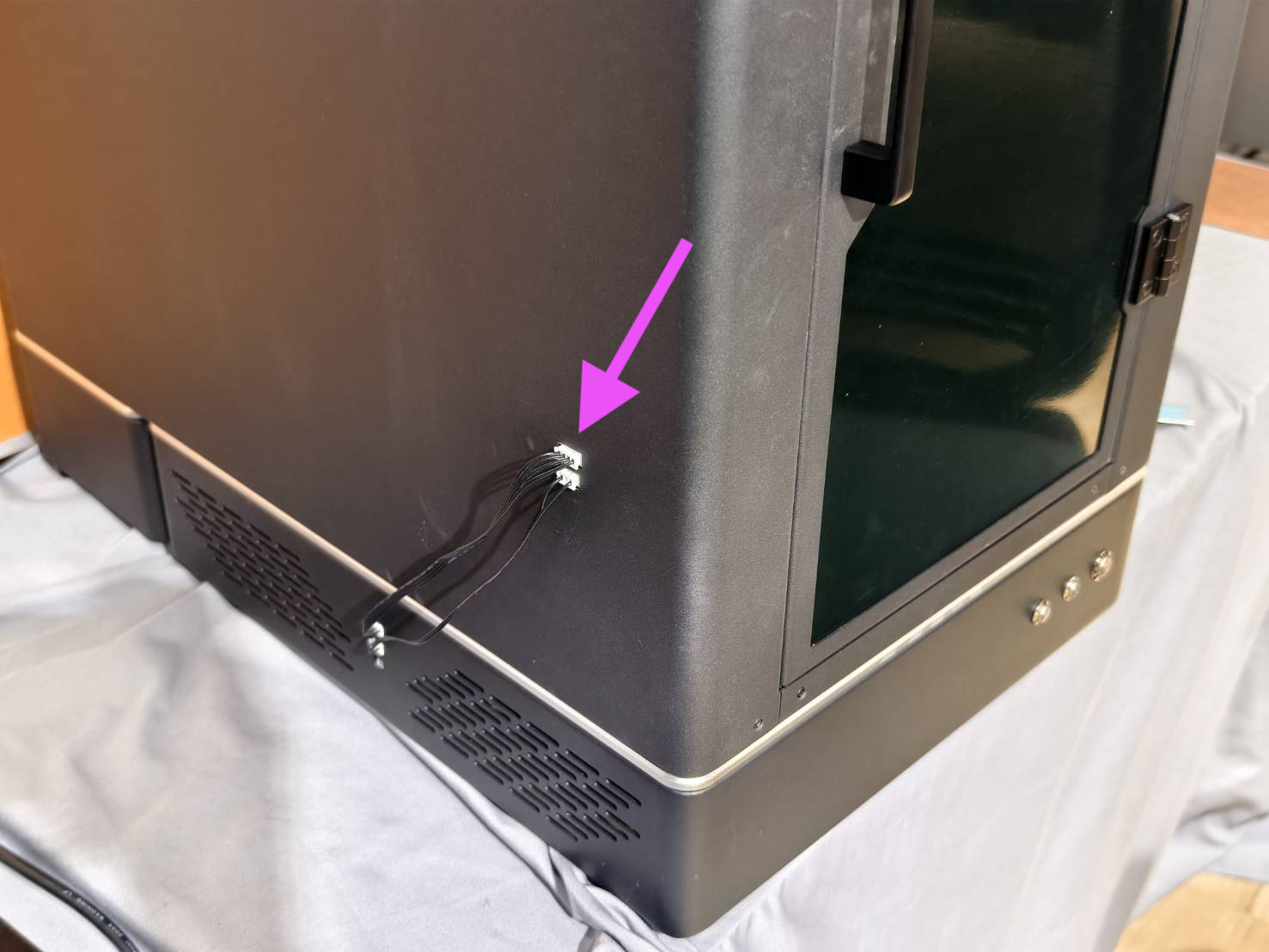

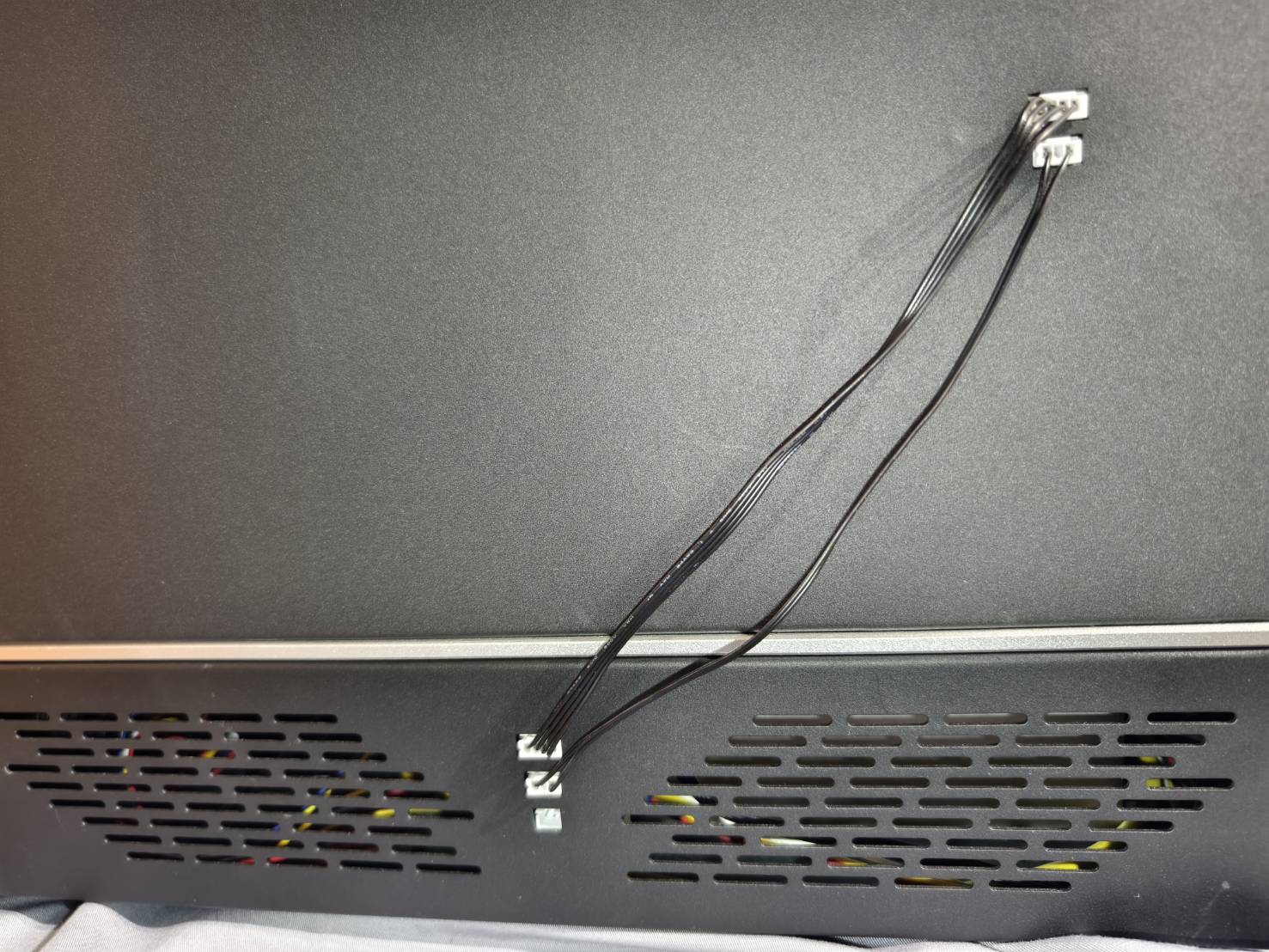

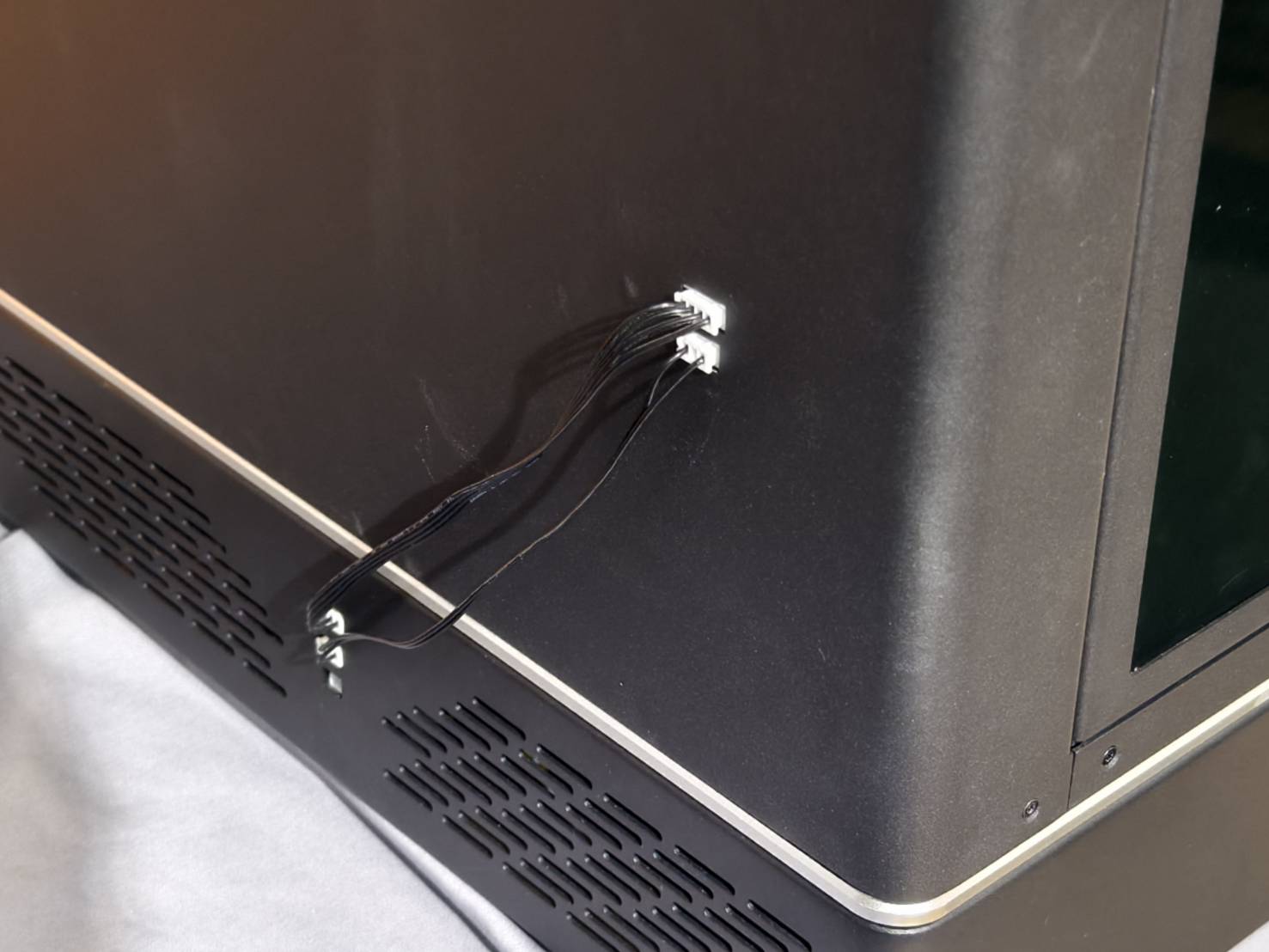

Collegare i due cavi in dotazione (J e K) al lato sinistro della macchina.
