Descrizione

Questo articolo fornisce una guida dettagliata per l'installazione dell'accessorio Base di Estensione beamo II.
Seguire le istruzioni riportate di seguito per la procedura di installazione.

Le informazioni sull'altezza del materiale per il posizionamento sulla Base di Estensione sono le seguenti:

Senza Griglia a Nido d'Ape
Slot 1	23 ~ 50 mm
Slot 2	51 ~ 58 mm
Slot 3	81 ~ 110 mm
Slot 4	111 ~ 140 mm
Senza cassetto	141 ~ 155 mm

Con nido d'ape
Slot 1	0 ~ 27 mm
Slot 2	28 ~ 57 mm
Slot 3	58 ~ 87 mm
Slot 4	88 ~ 117 mm
Senza cassetto	118 ~ 132 mm

Contenuto della confezione:

#	Articolo	Q.tà

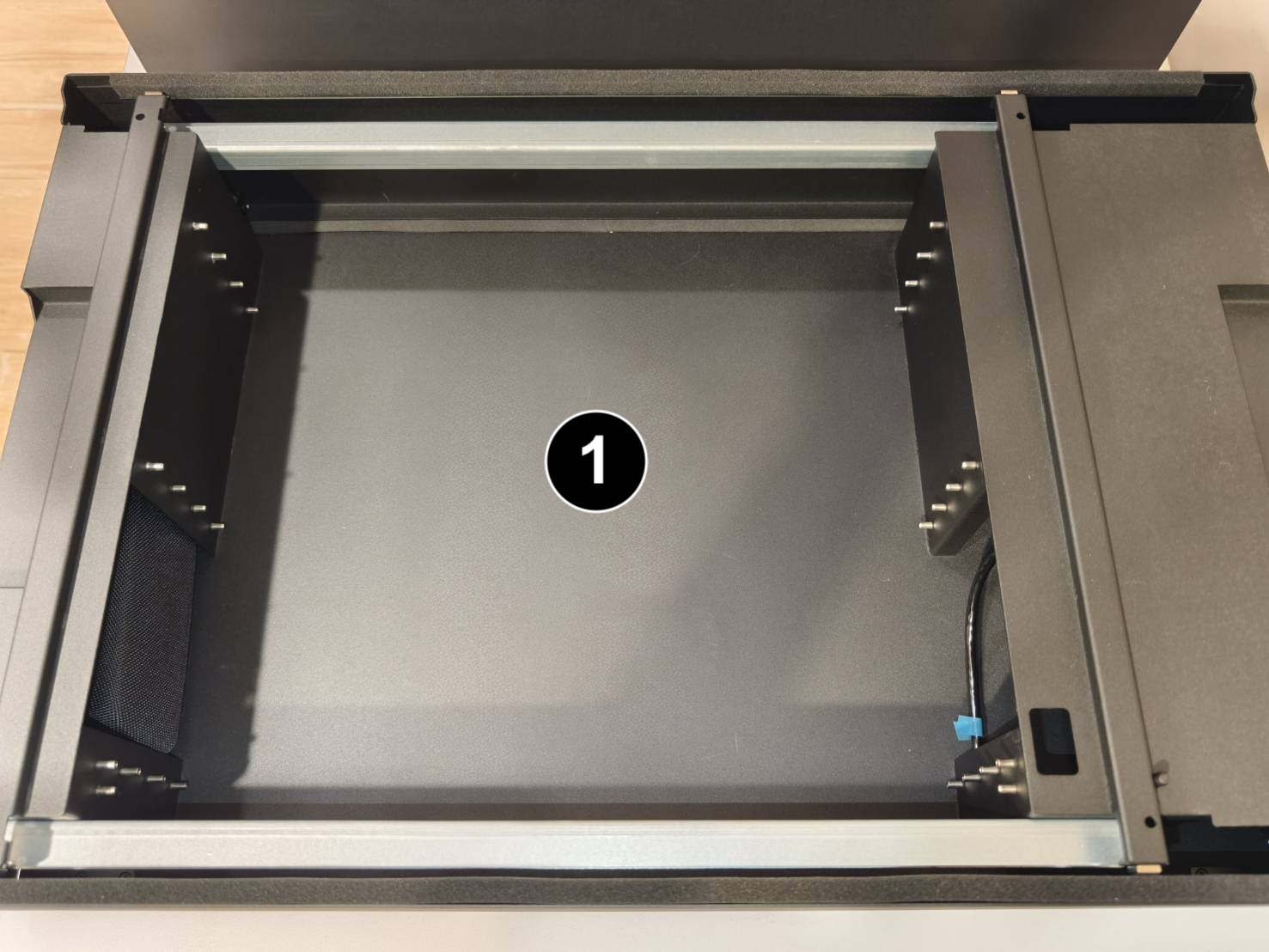

1	Base di estensione	1 pz

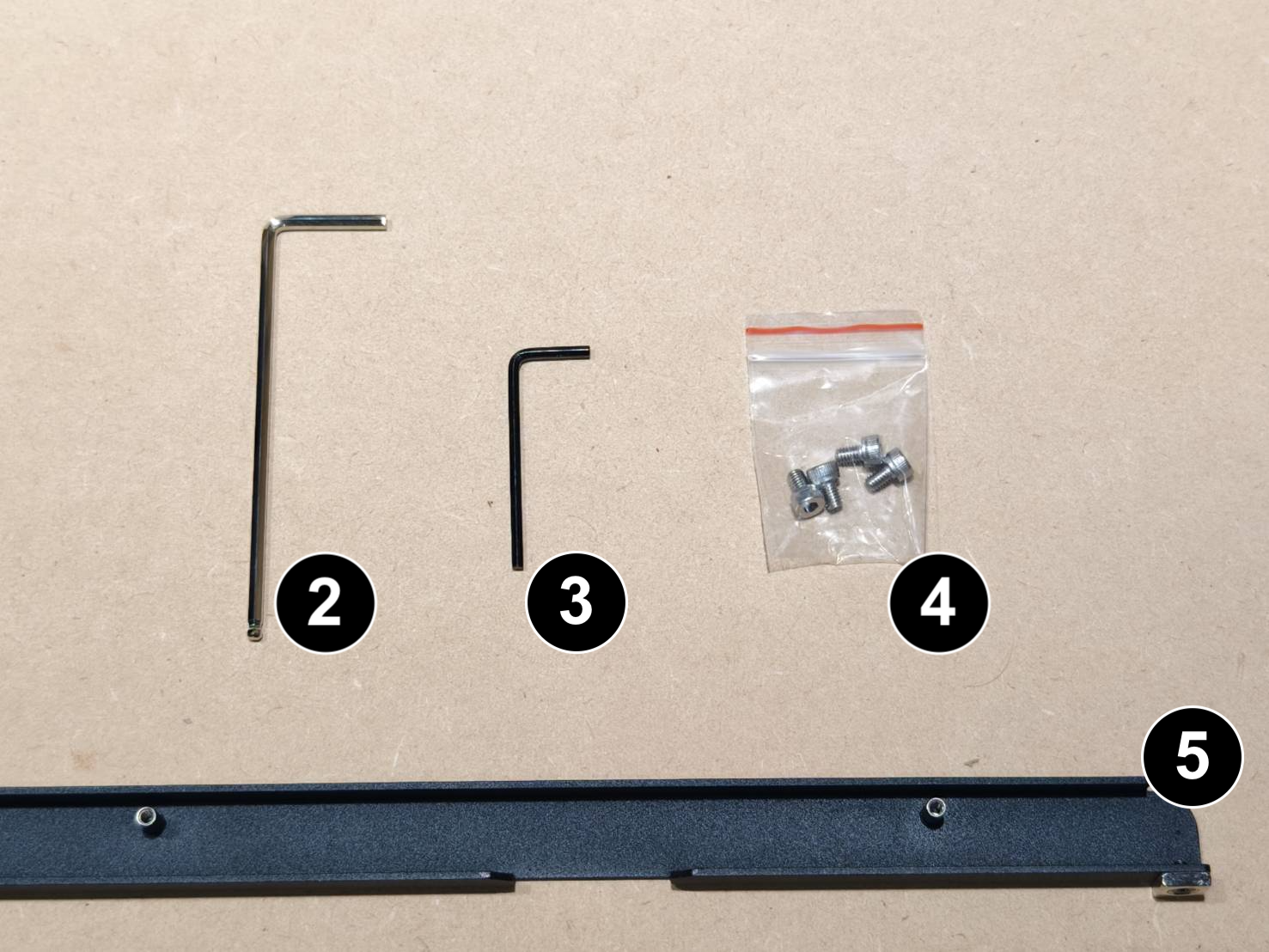

2	Chiave a brugola da 3 mm	2 pz
3	Chiave a brugola da 2,5 mm	1 pz
4	Viti esagonali	4 pz
5	Maniglia del cassetto	1 pz

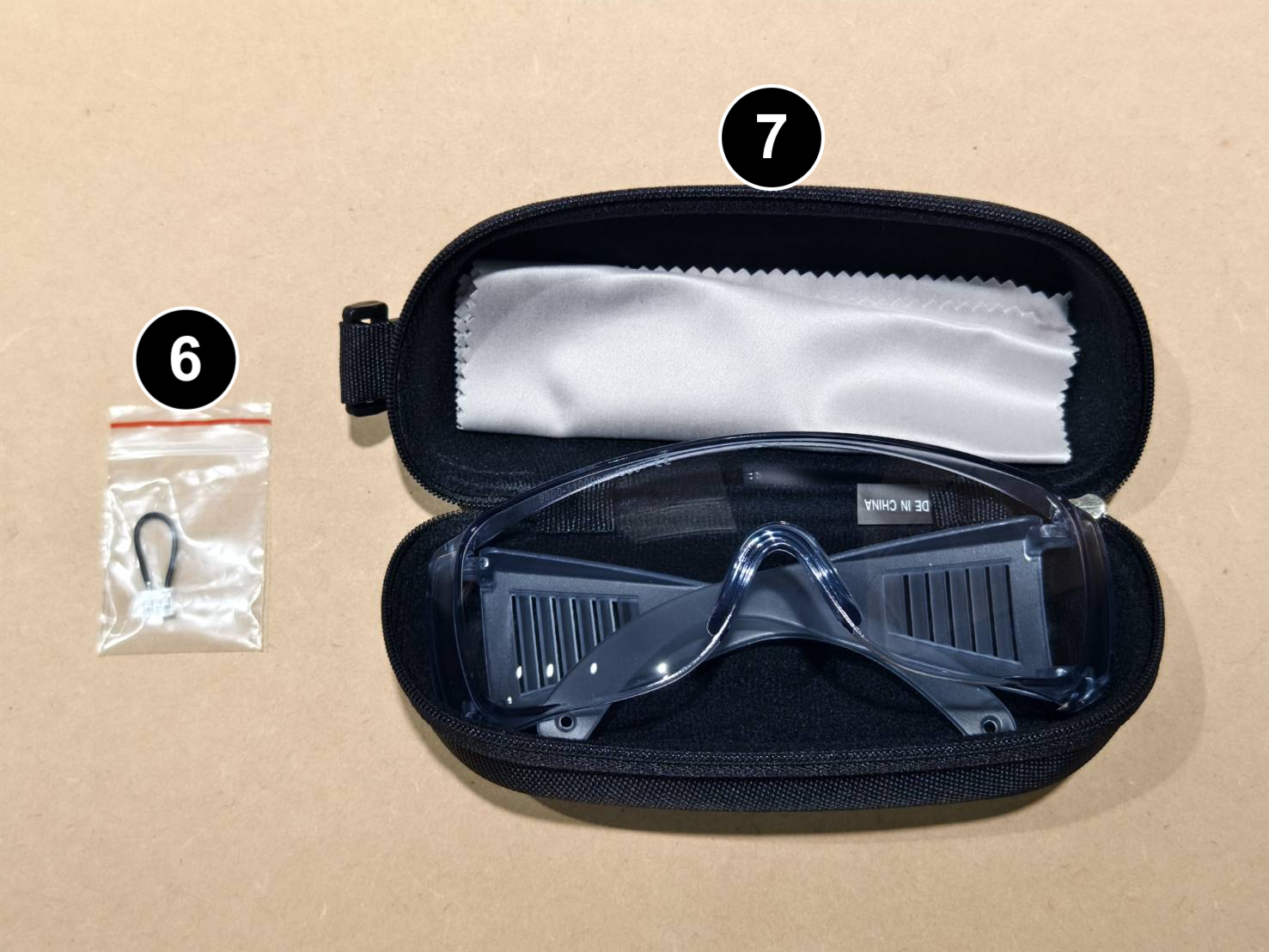

6	Ponticello (Verrà utilizzato per l'accessorio alimentatore automatico o per qualsiasi applicazione che richieda l'apertura dei coperchi anteriore e posteriore della base di estensione.)	1 pz
7	Occhiali di sicurezza	1 pz

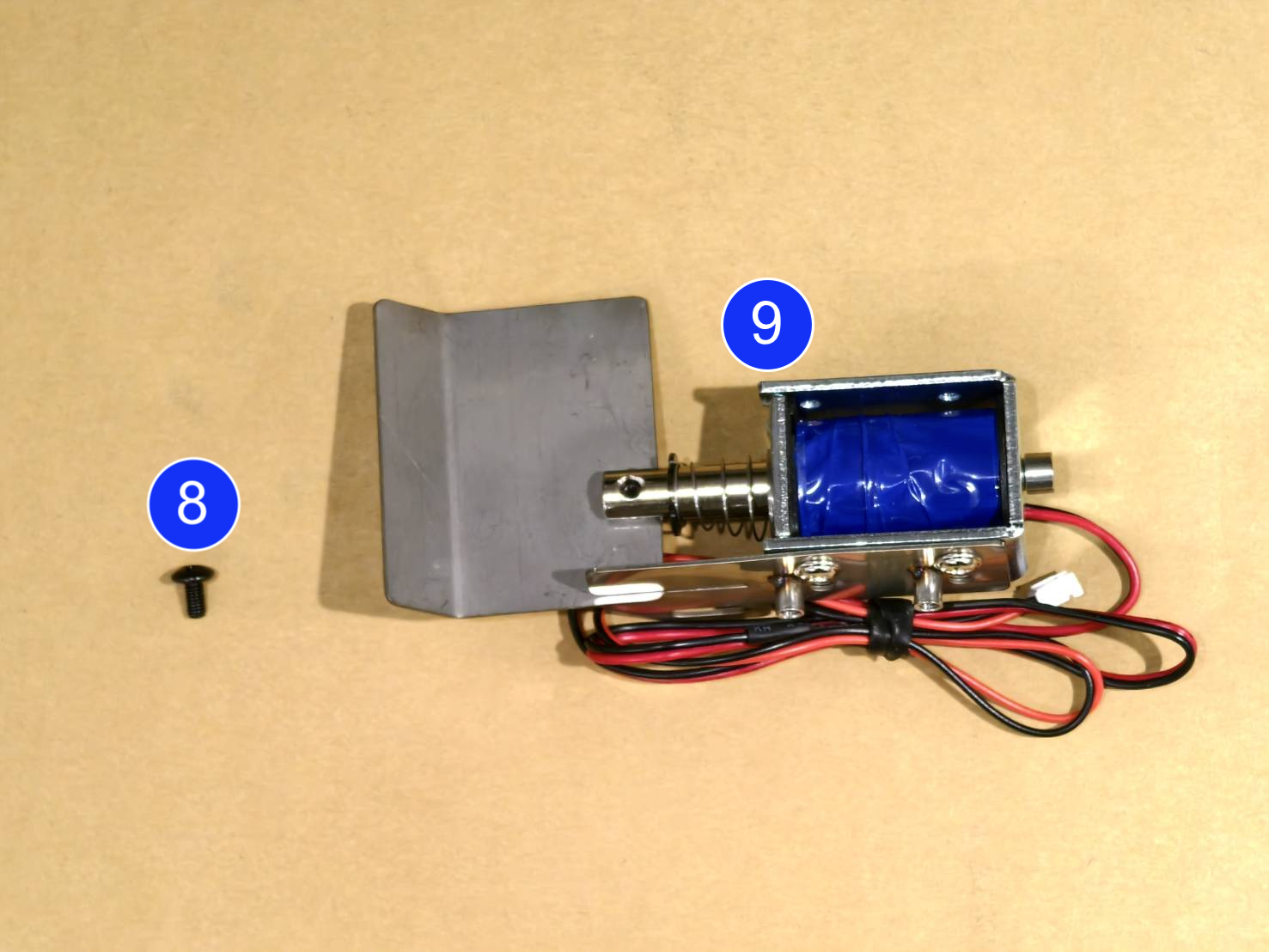

8	Vite a croce (Per paesi/regioni che richiedono il controllo di sicurezza per laser di Classe 4)	1 pz
9	Accessorio otturatore laser (Per paesi/regioni che richiedono il controllo di sicurezza per laser di Classe 4)	1 pz

Strumenti

#	Articolo	Q.tà

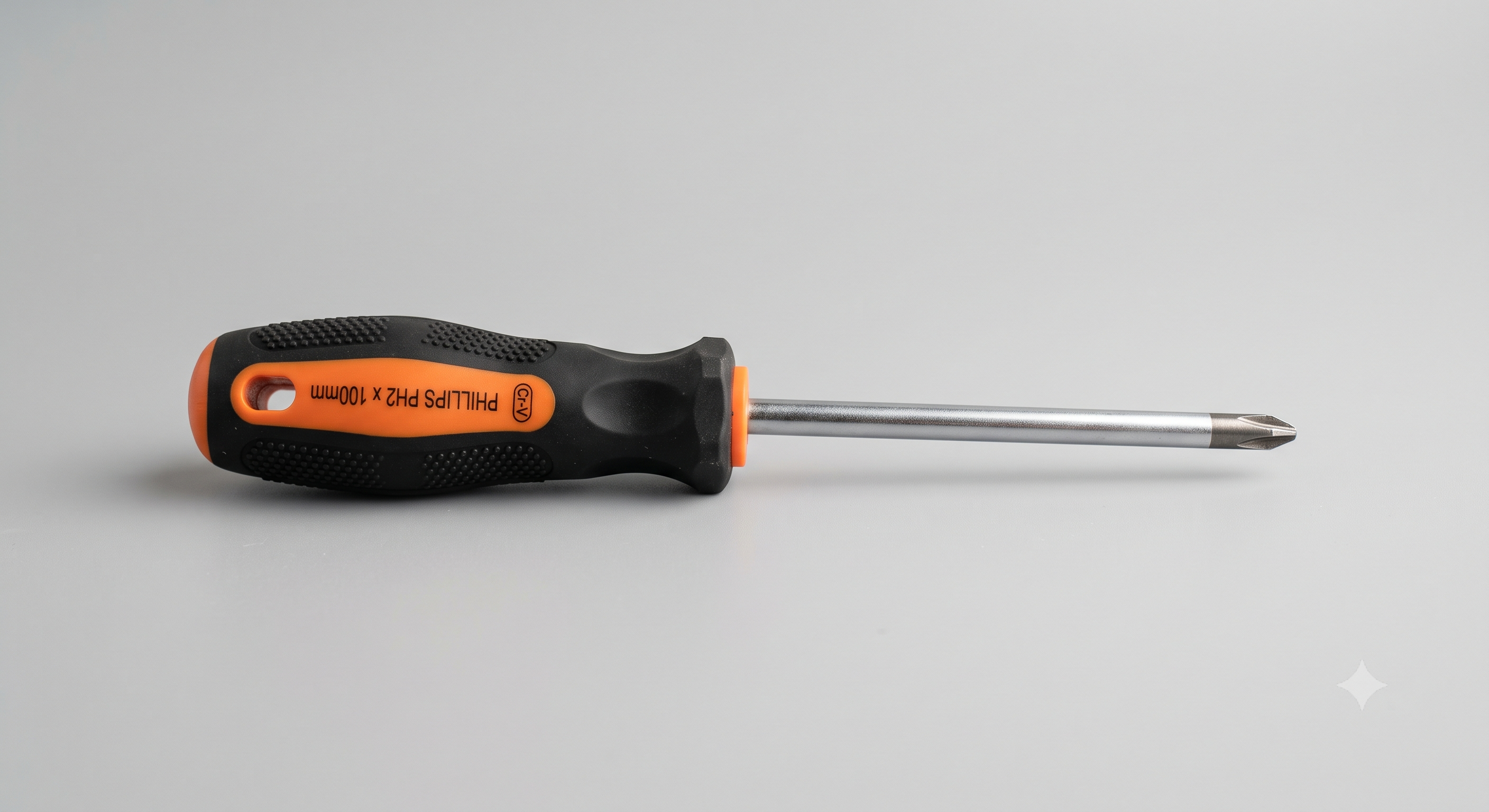

1	Cacciavite a croce (Opzionale per l'uso dell'otturatore laser)	1 pz

Passaggio 1

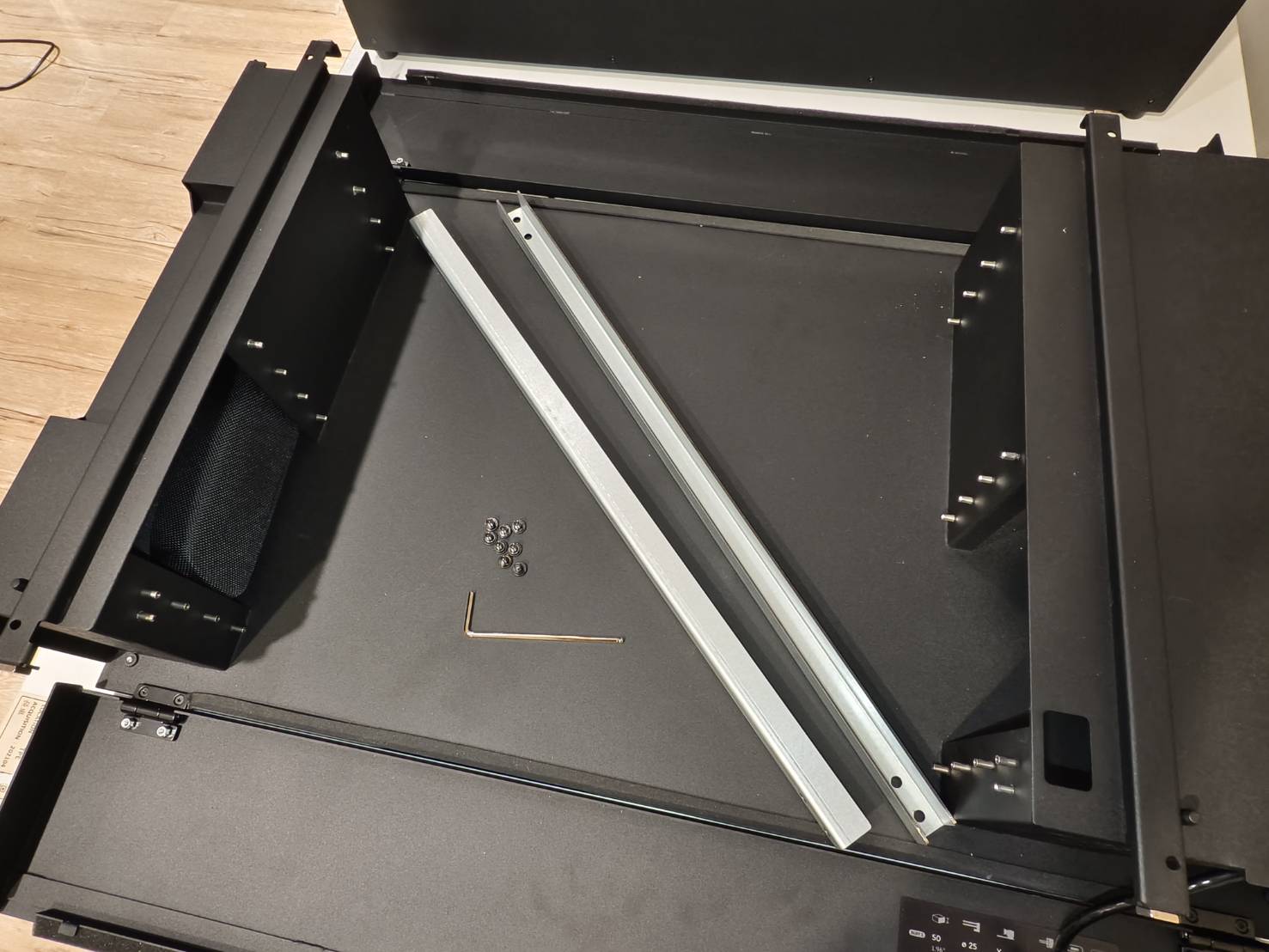

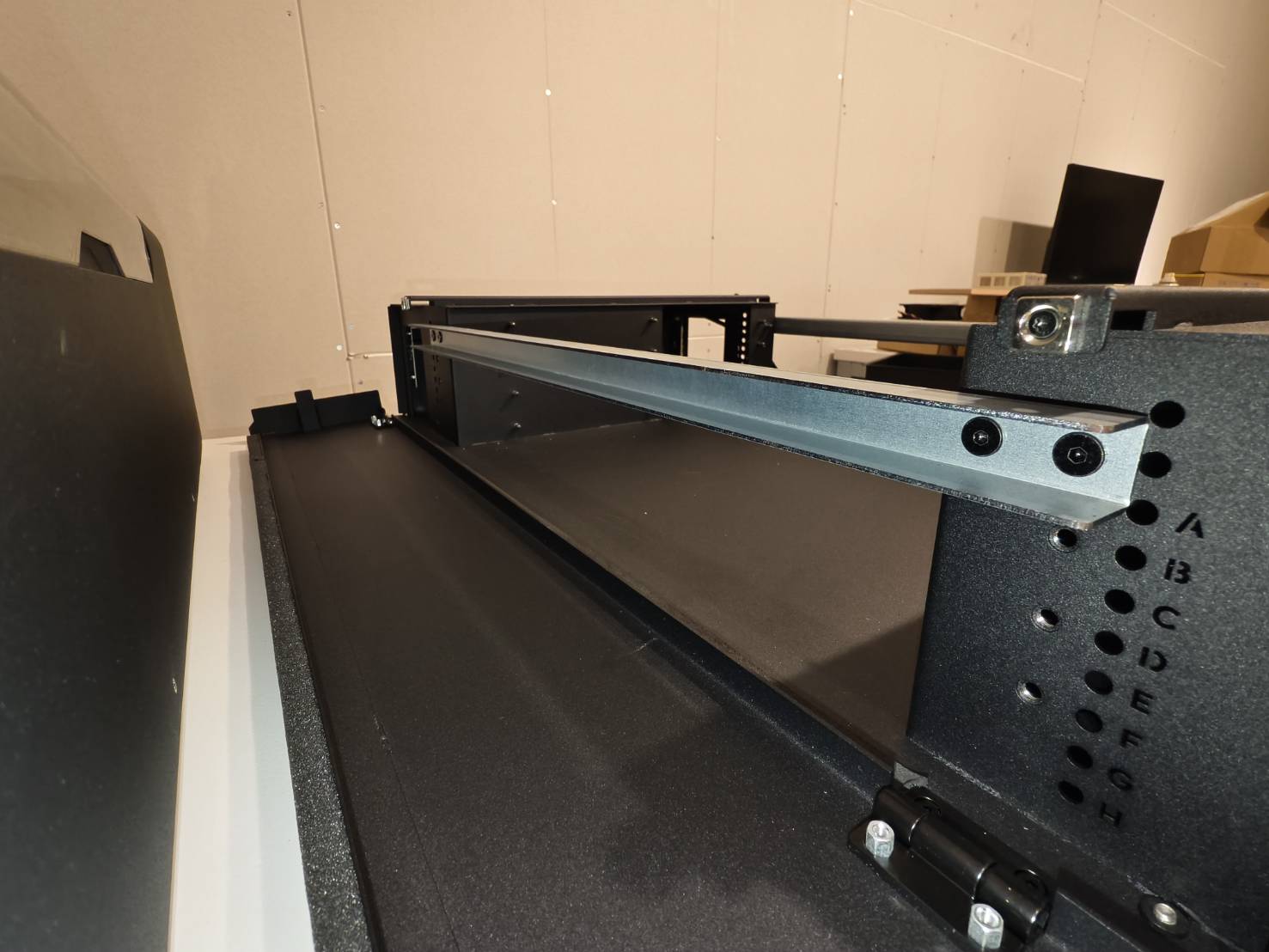

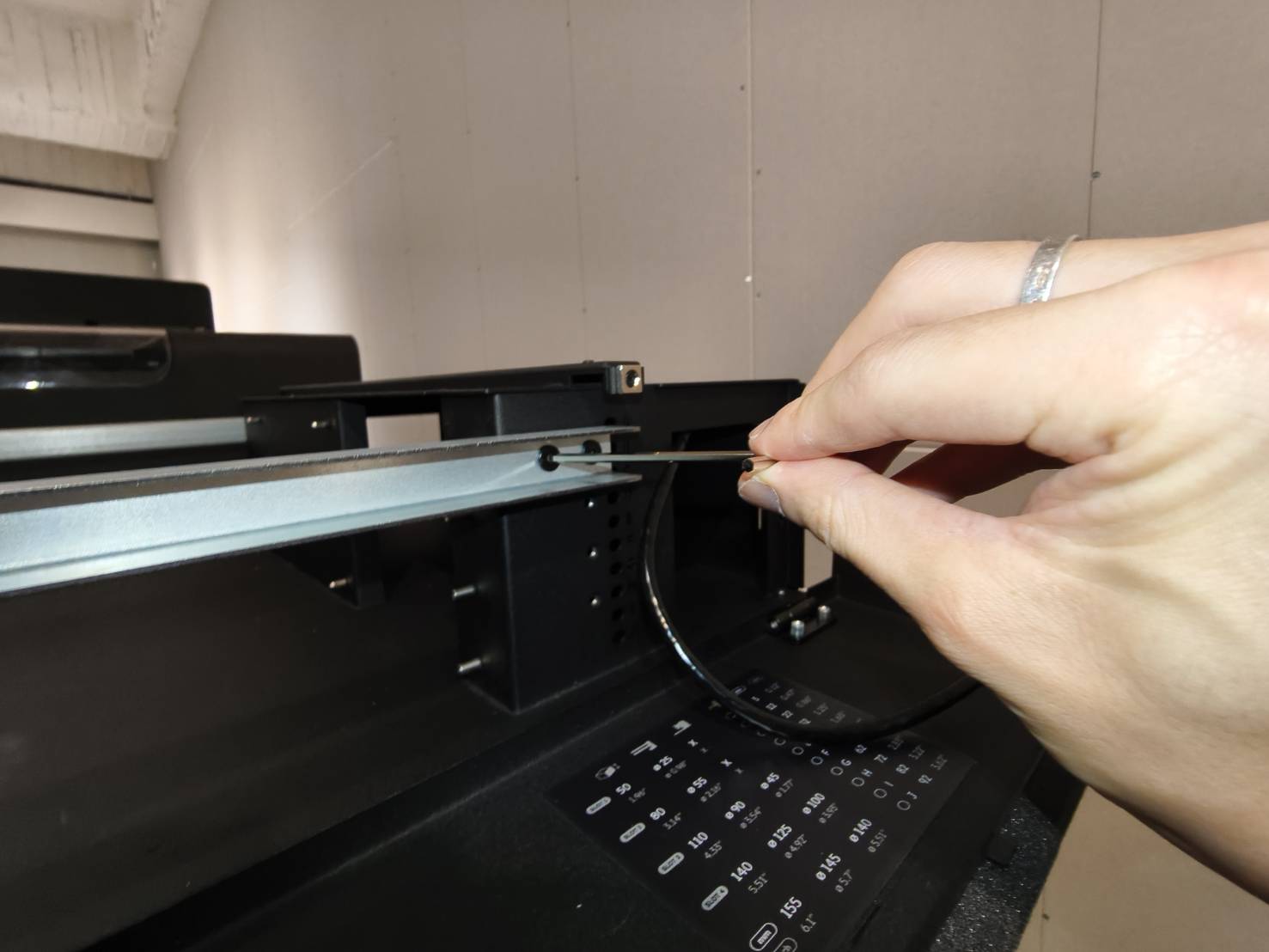

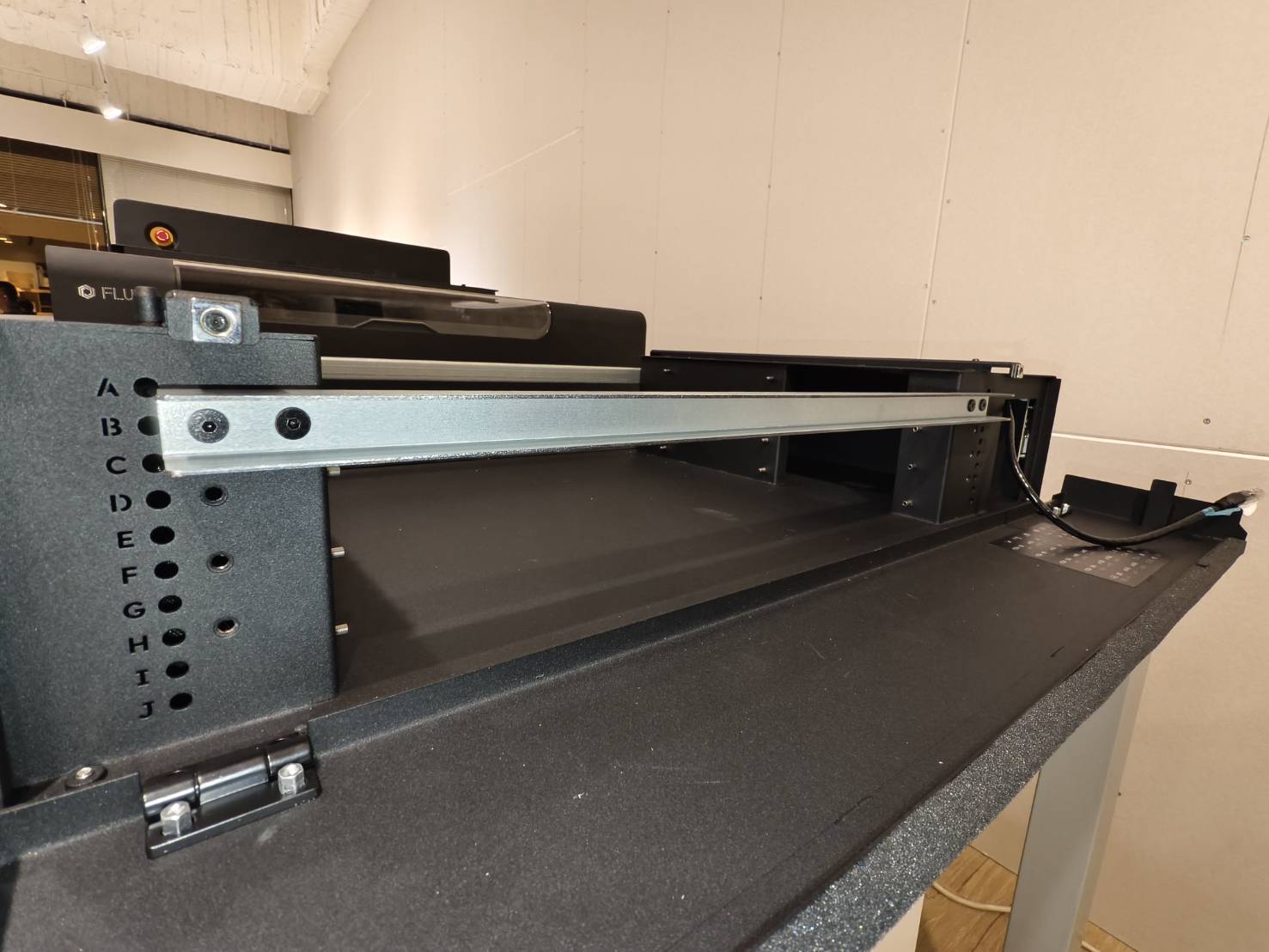

Aprire i coperchi anteriore e posteriore della base per rimuovere i fermi metallici.

Passaggio 2

Posizionare la macchina sulla base di estensione. Si consiglia l'intervento di due persone.

Passaggio 3

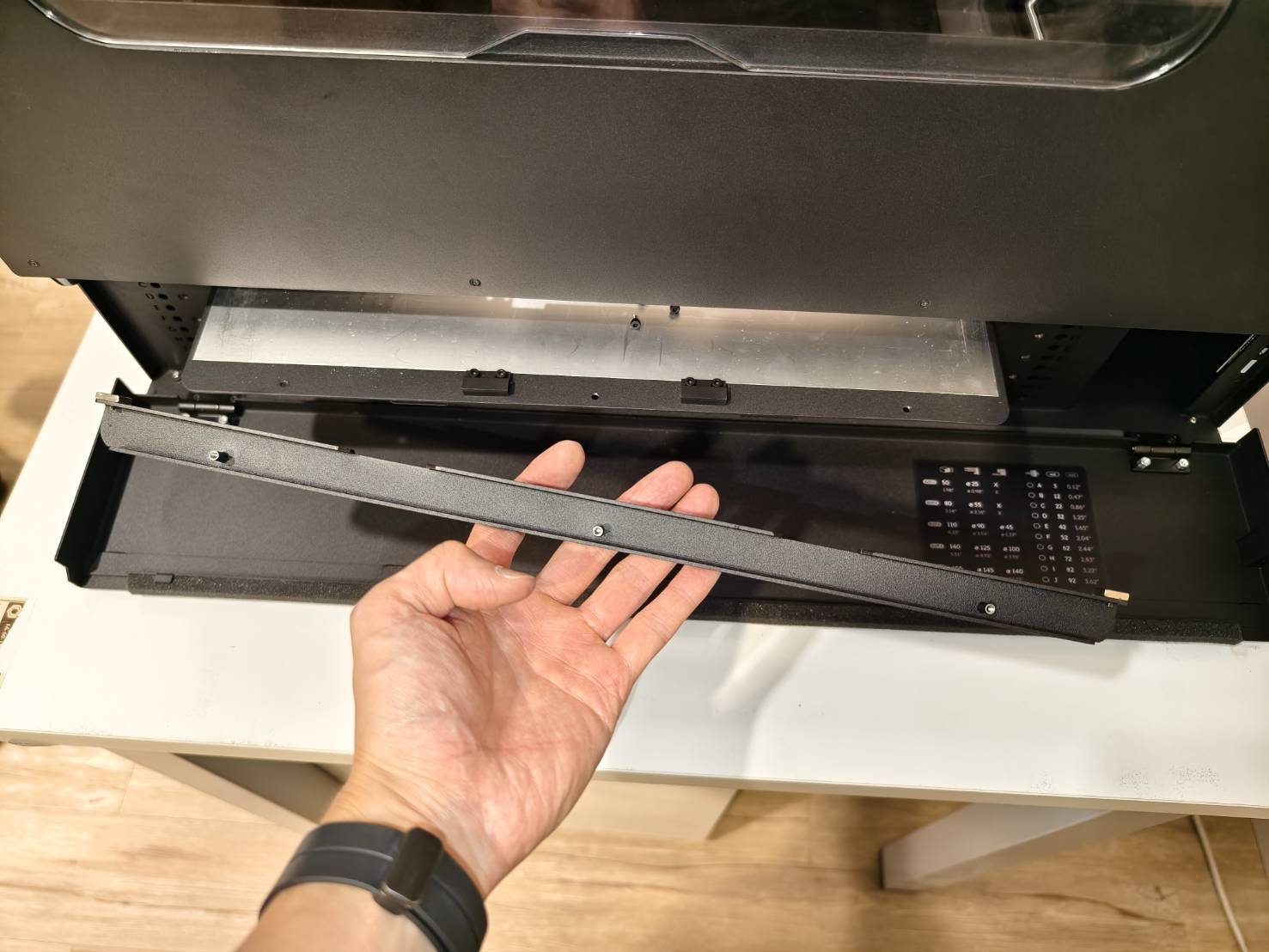

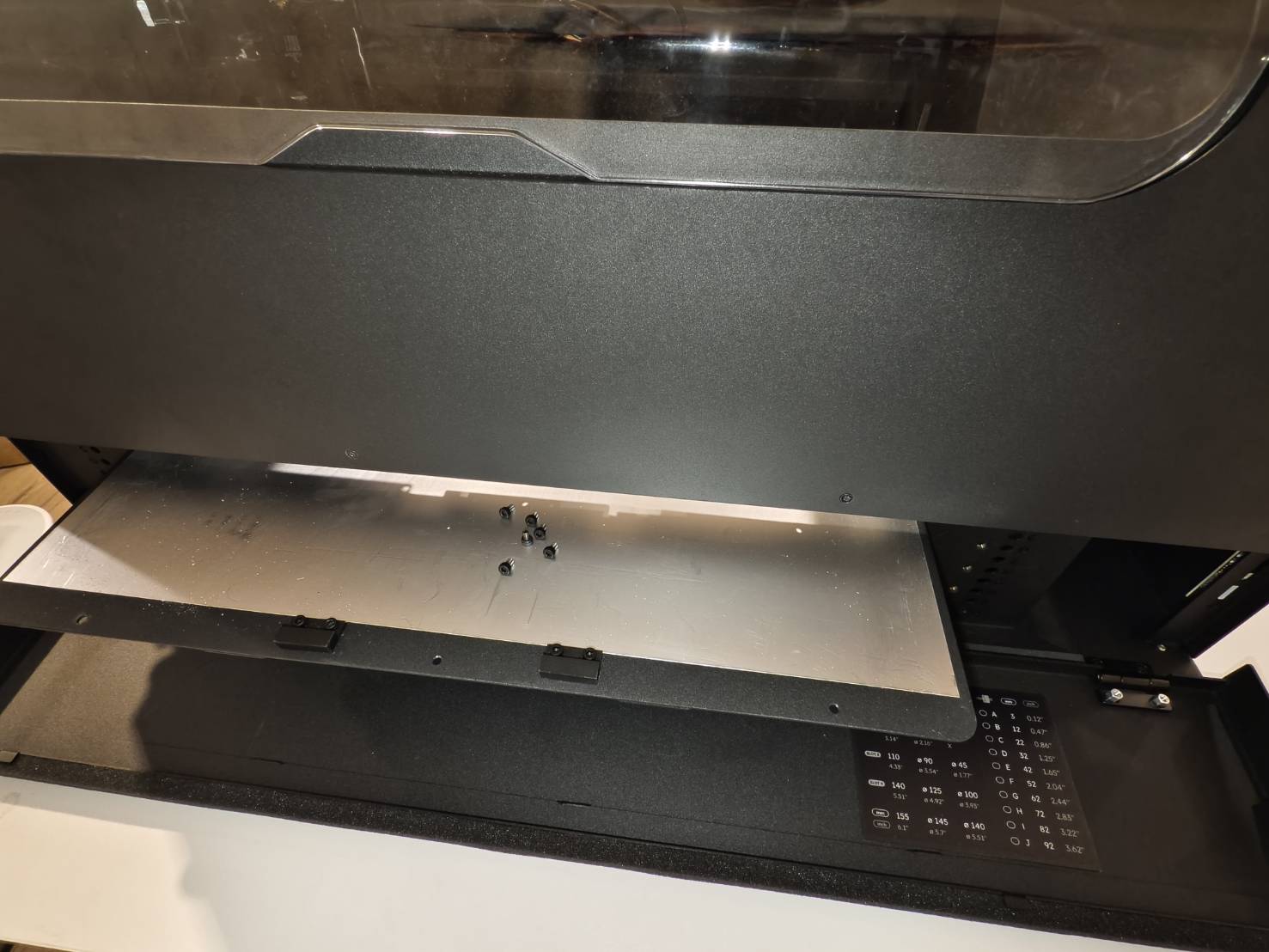

Rimuovere le sei viti dalla piastra inferiore della macchina, dopodiché sarà possibile rimuovere la piastra inferiore.
Conservare le viti in un luogo sicuro per le operazioni successive.

Passaggio 4

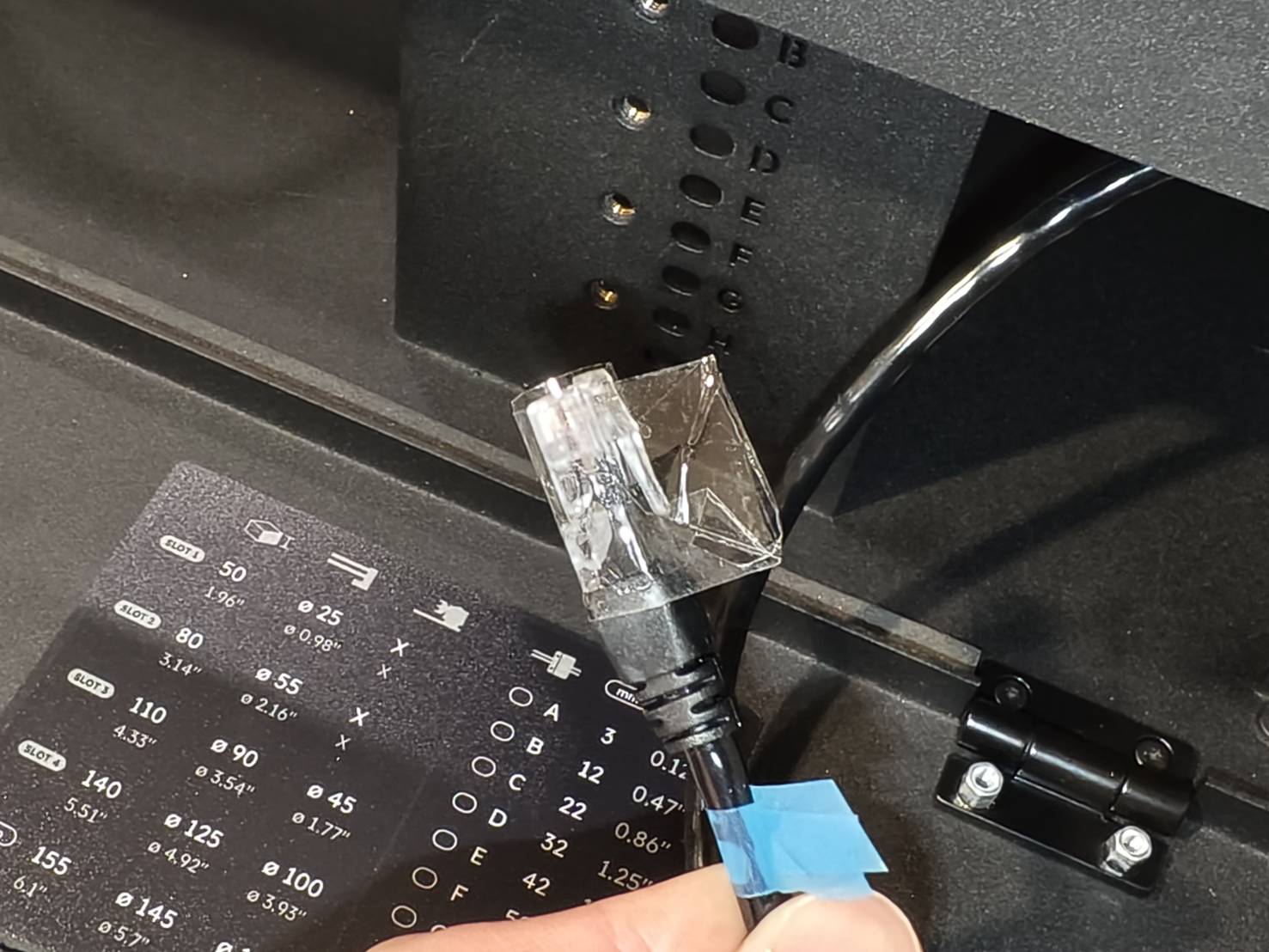

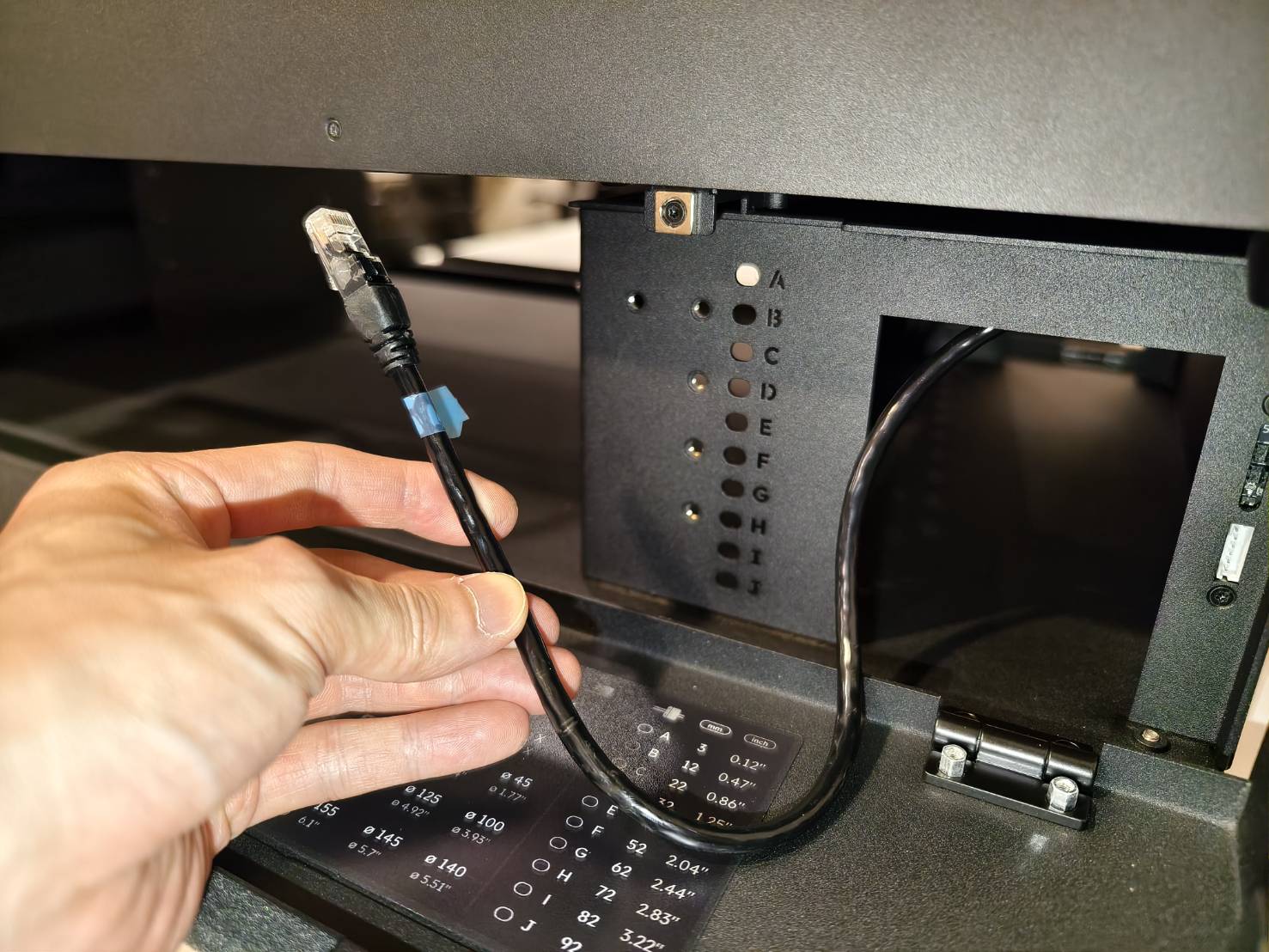

Individuare il cavo RJ45 all'interno della base di estensione.

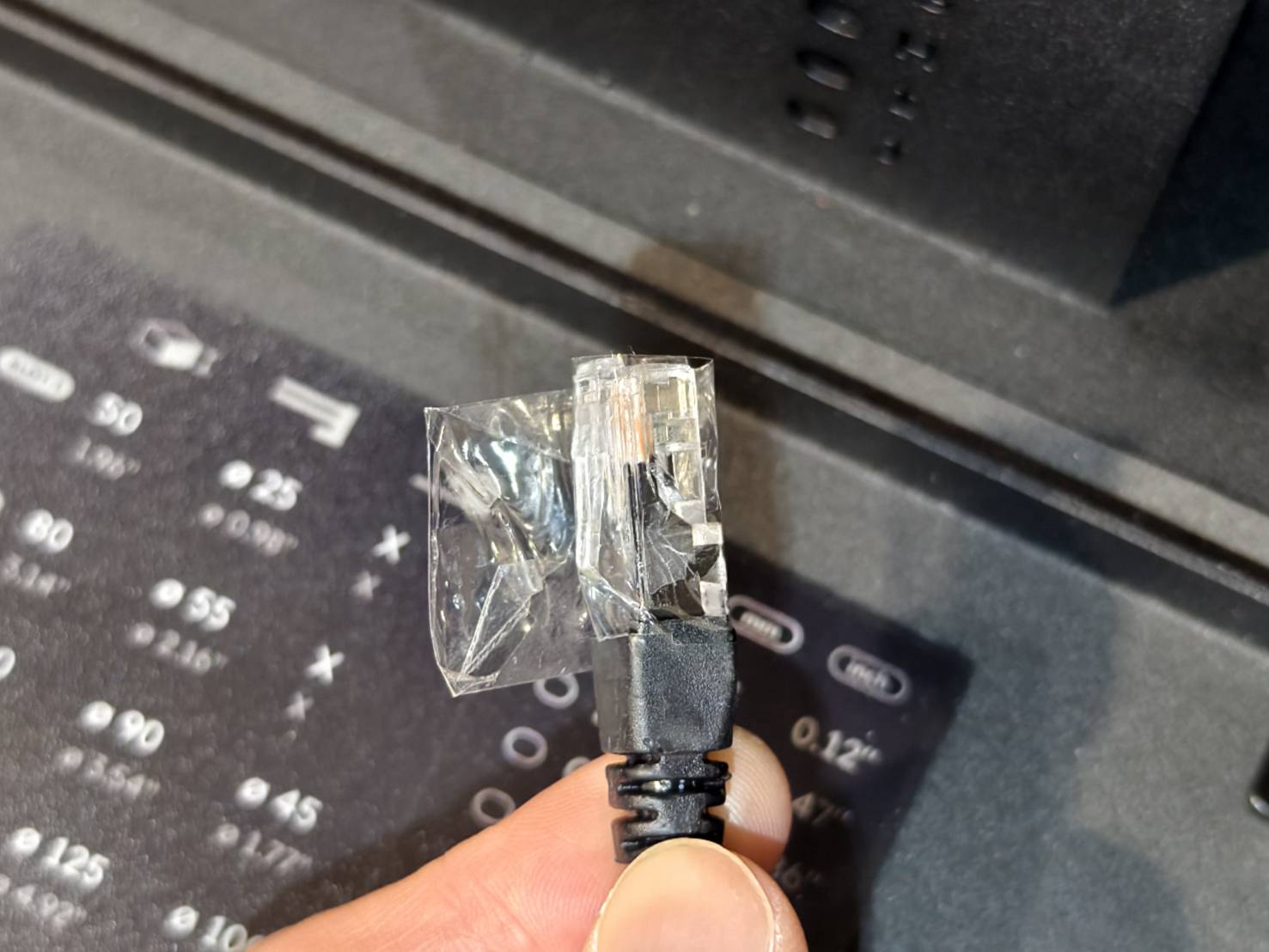

Avvolgere la testa del cavo RJ45 con del nastro adesivo. Lo scopo è proteggere il fermo da eventuali danni.

Passaggio 5

Far passare il cavo RJ45 attraverso il foro all'interno della base e della macchina.
Il cavo RJ45 deve trovarsi sul lato del telaio, ovvero all'esterno dell'albero argentato.

Passaggio 6

Rimuovere il nastro adesivo e collegare il cavo RJ45 alla presa all'interno della macchina.

Passaggio 7

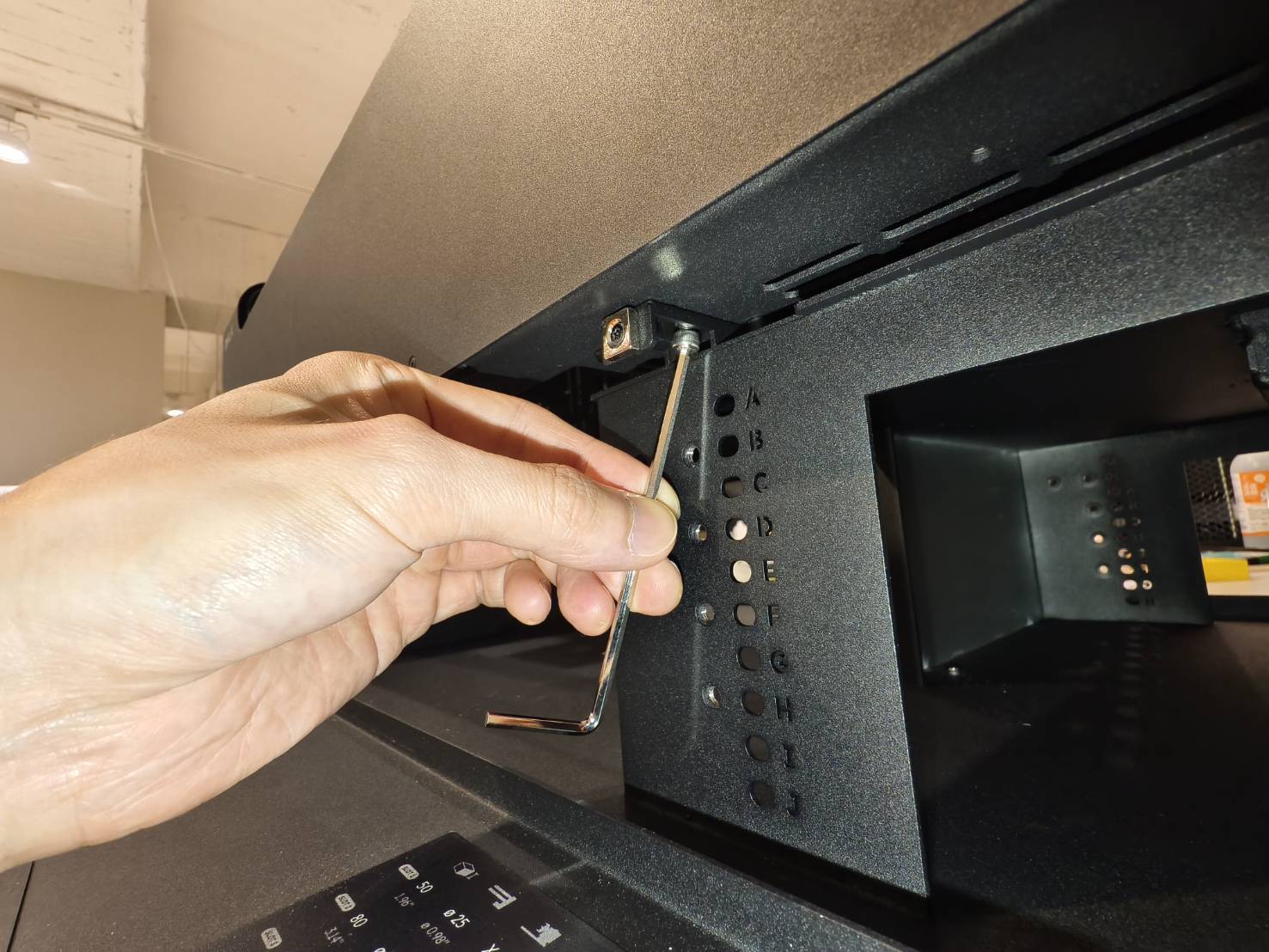

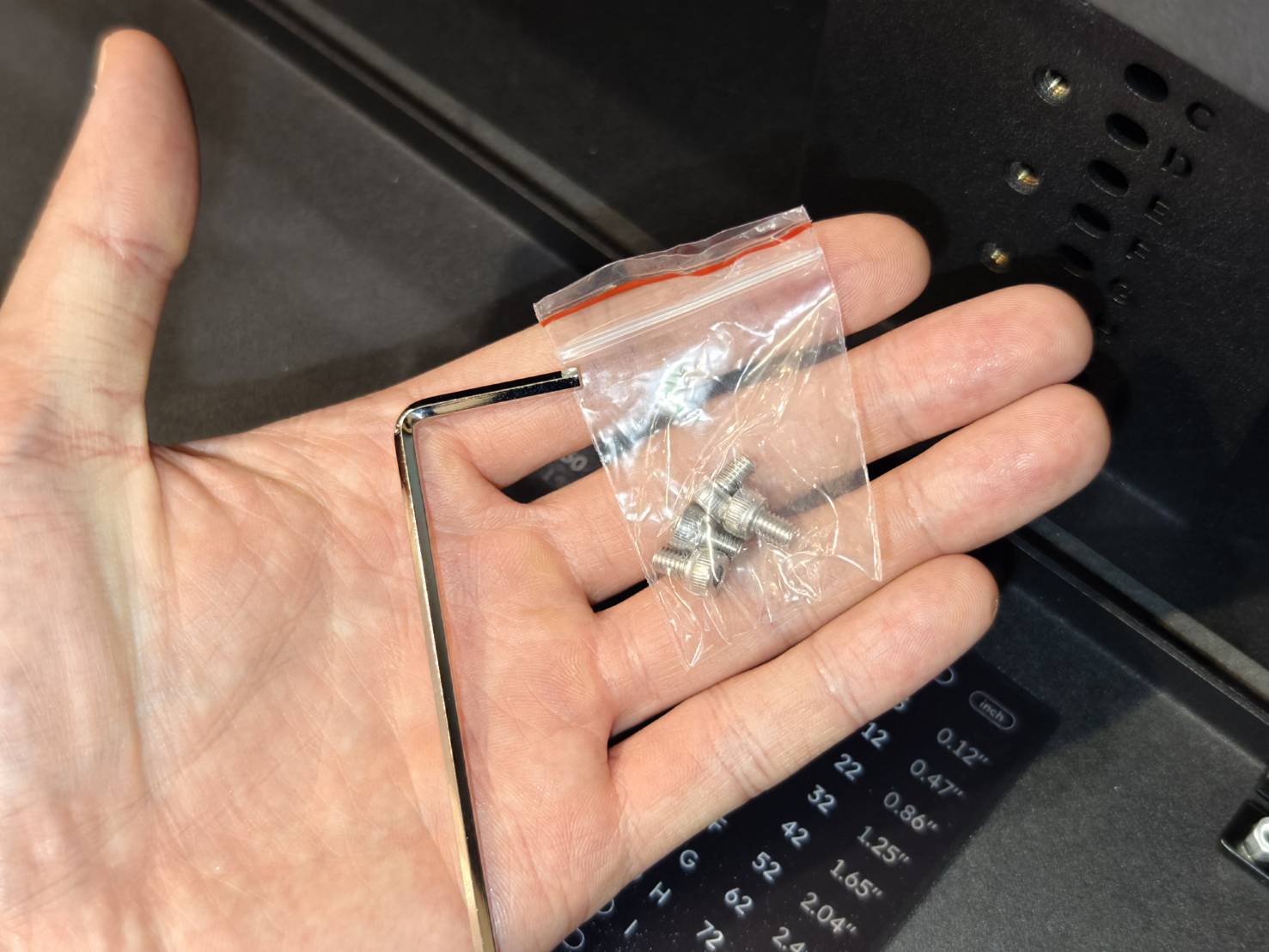

Fissare la macchina alla base di estensione utilizzando la chiave a brugola e le viti fornite con l'accessorio.

Passaggio 8

Riposizionare/inserire la piastra inferiore della macchina e recuperare le 3 viti precedentemente rimosse dalla piastra inferiore.

Passaggio 9

Individuare la maniglia del cassetto e installarla sulla piastra.

**Nota**

Se il vostro paese o la vostra regione non prevede normative di sicurezza specifiche per i laser di Classe 4, potete fermarvi qui.

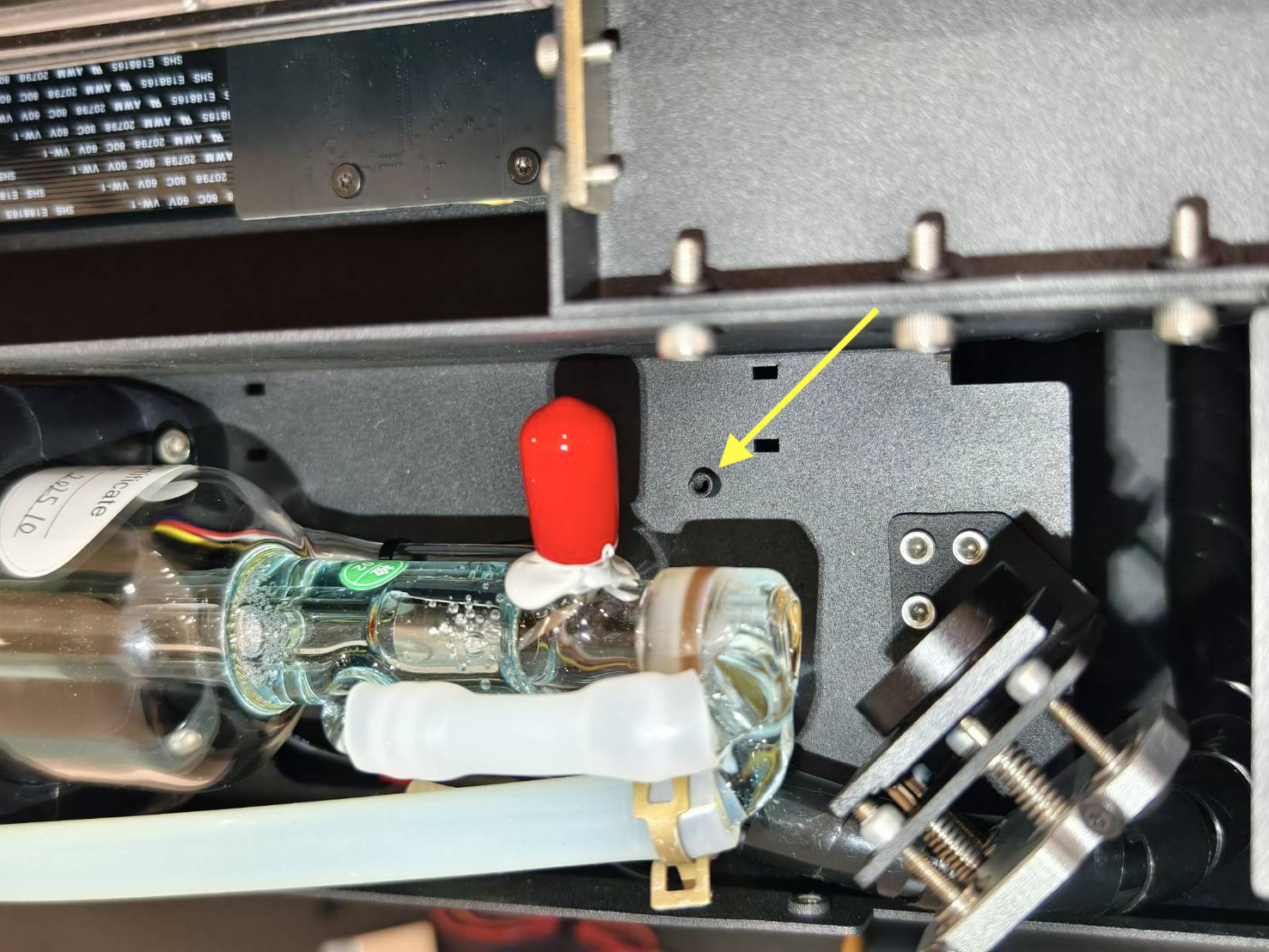

L'installazione è completata. (Nota: I passaggi successivi riguardano l'installazione di un otturatore laser automatico per conformarsi ai requisiti di sicurezza per laser di Classe 4.)

Se nella confezione è presente questo accessorio per l'otturatore laser, è necessario installarlo.

Passaggio 13

Collegare il cavo alla piccola scheda sull'altro lato della macchina.

Passaggio 14

Reinstallare il coperchio posteriore.
