⚠︎ Assicurarsi che Beam Studio e il firmware di beamo II siano aggiornati all'ultima versione.
Descrizione
Questo articolo vi guiderà attraverso il processo di calibrazione dell'accessorio Laser a Infrarossi IR da 2W.
Quando è Necessaria la Calibrazione della Fotocamera
1. Quando si utilizza il modulo per la prima volta.
2. Quando la macchina è stata spostata.
3. Quando si verifica una discrepanza tra l'anteprima della fotocamera e la posizione effettiva dell'incisione.
Nota:
La calibrazione della fotocamera è necessaria per il primo utilizzo della funzione di anteprima.
Passaggio 1 - Verificare la Versione di Beam Studio e del Firmware

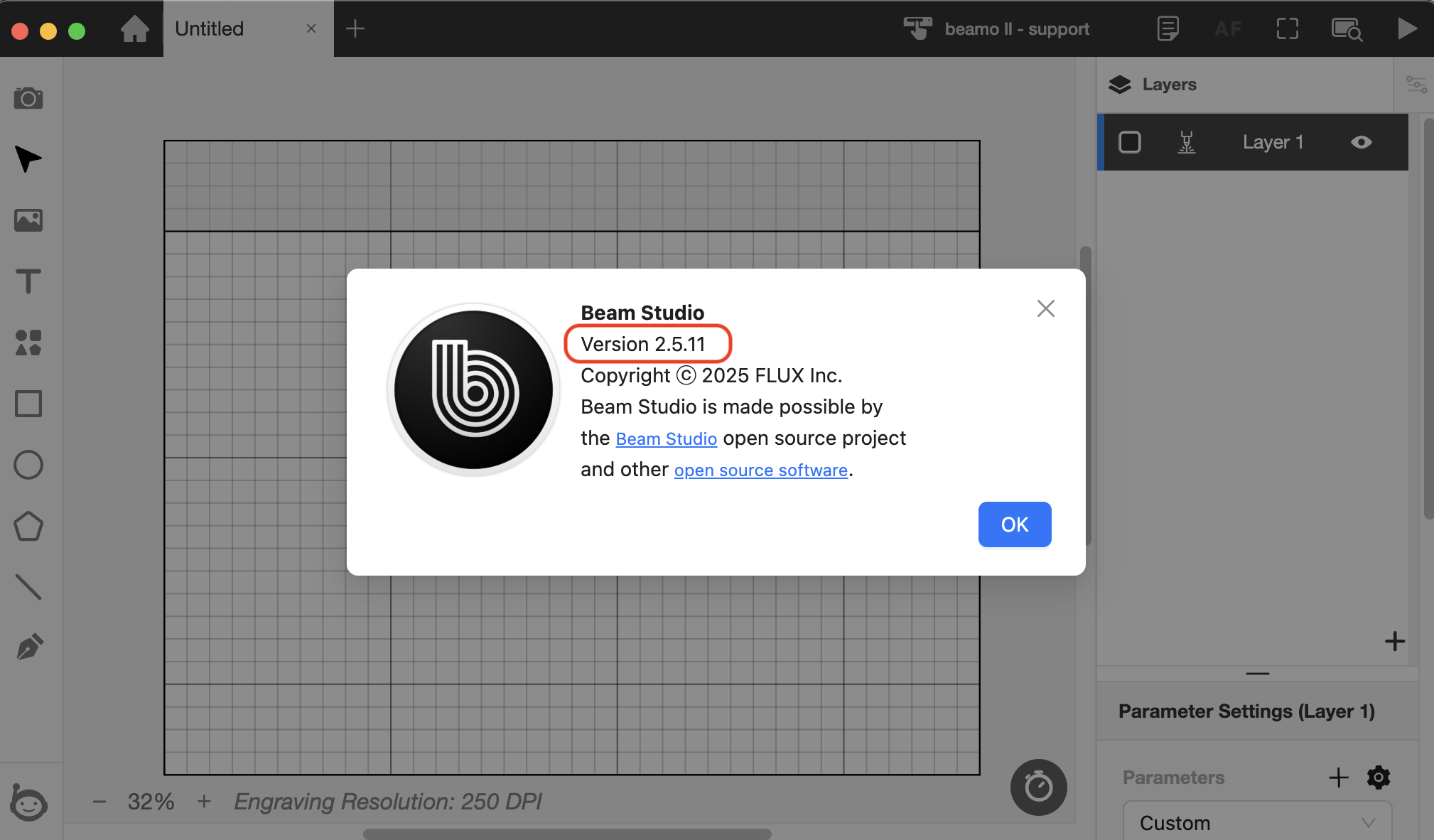

- Versione software richiesta: Beam Studio 2.5.11 o superiore. (Link per il Download)
- Versione firmware richiesta: 6.1.6 o superiore. (Link per il Download)
Passaggio 2 - Preparazione
Materiali da preparare:

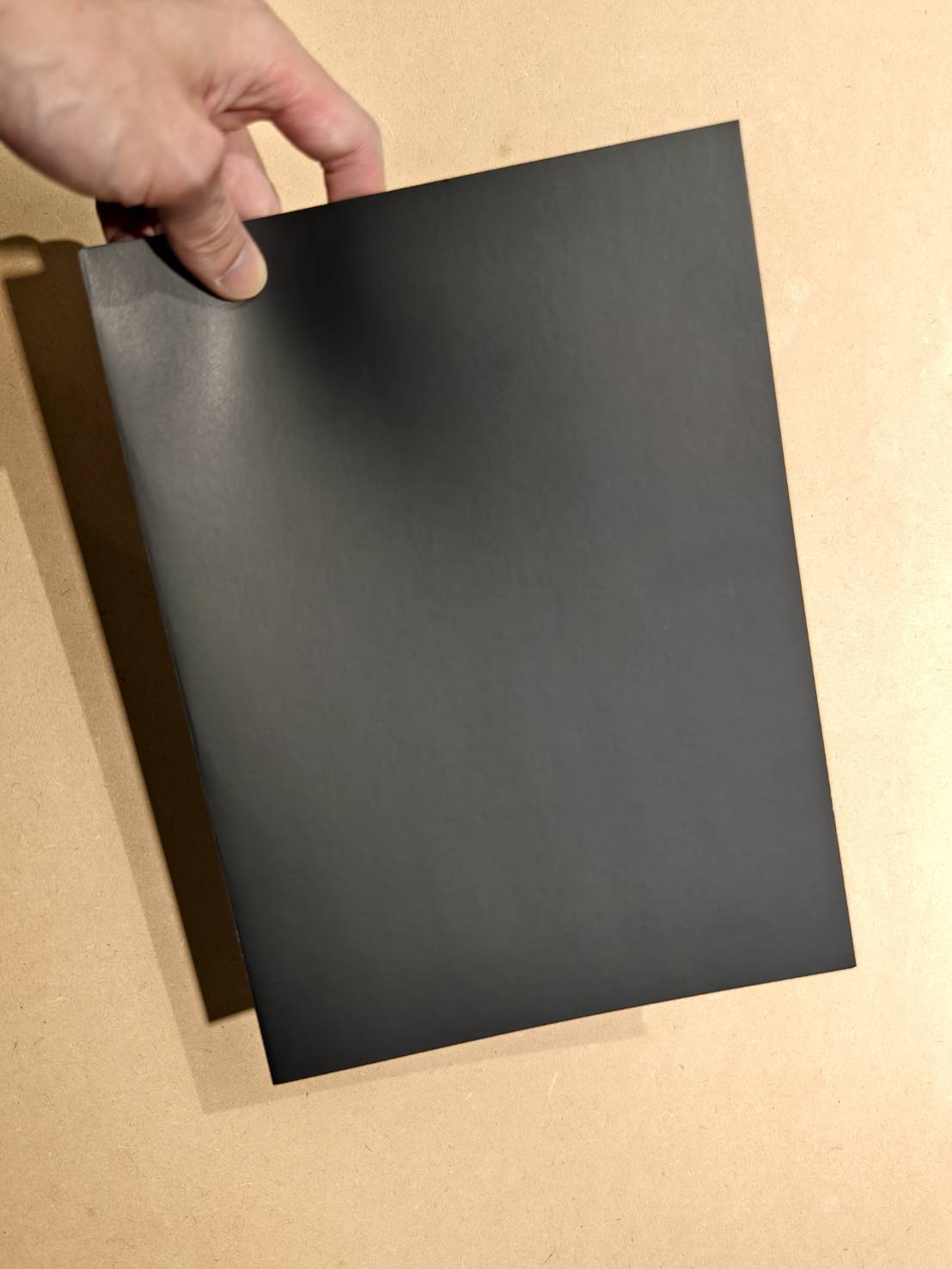

Un cartoncino Bristol nero formato A4, carta nera o acrilico nero.
Passaggio 3 - Posizionare la carta nera

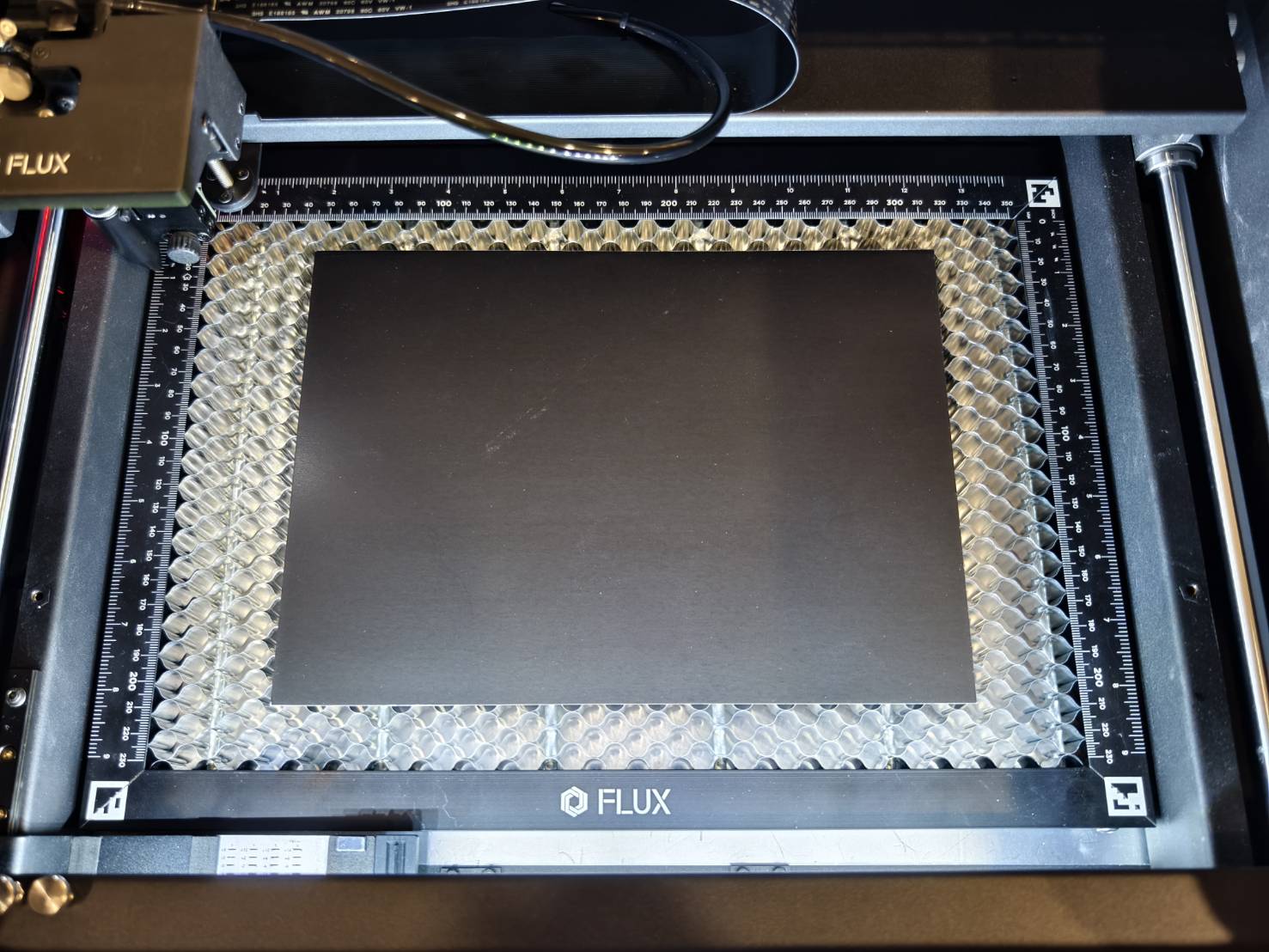

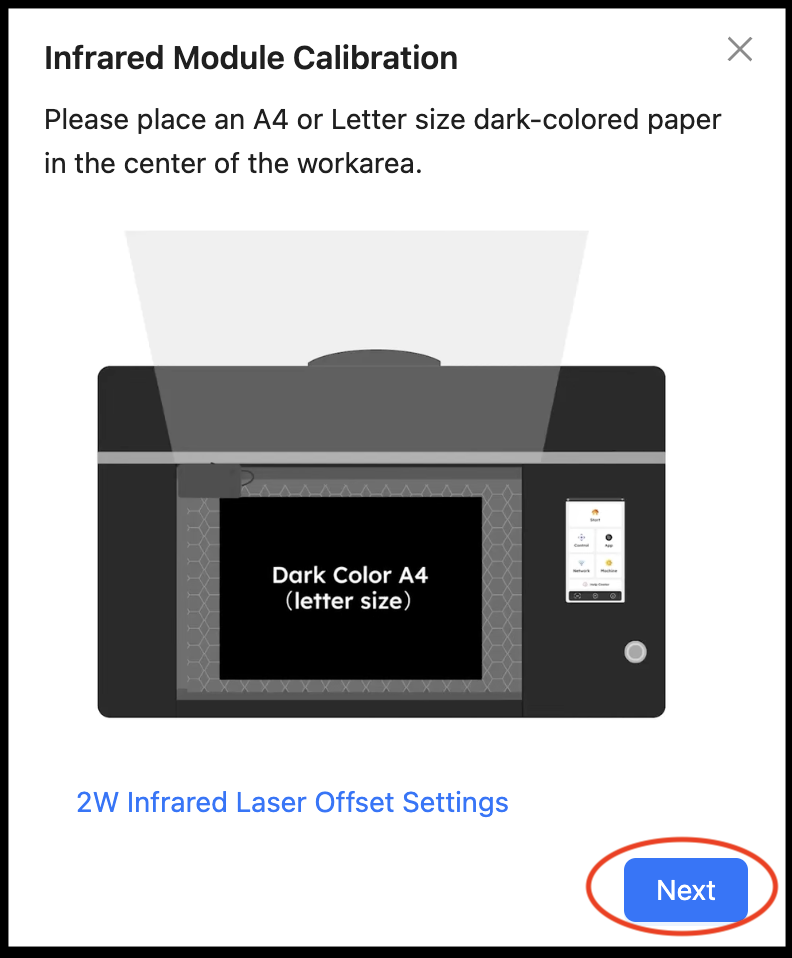

Posizionare la carta nera al centro dell'area di lavoro.
Passaggio 4 - Eseguire la messa a fuoco automatica
Spostare manualmente la testina laser sopra la carta nera, quindi abbassare la sonda di messa a fuoco per attivare la messa a fuoco automatica.
Successivamente, chiudere il coperchio.
Passaggio 5 - Abilitare il modulo laser a infrarossi da 2W
Avviare Beam Studio, connettersi alla macchina e abilitare il Laser a Infrarossi IR da 2W nelle Impostazioni Documento
Passaggio 6 - Aumentare la luminosità della fotocamera
Eseguire un'anteprima della fotocamera e regolare la luminosità utilizzando lo strumento in basso.
Passaggio 7 - Avviare la calibrazione del modulo a infrarossi

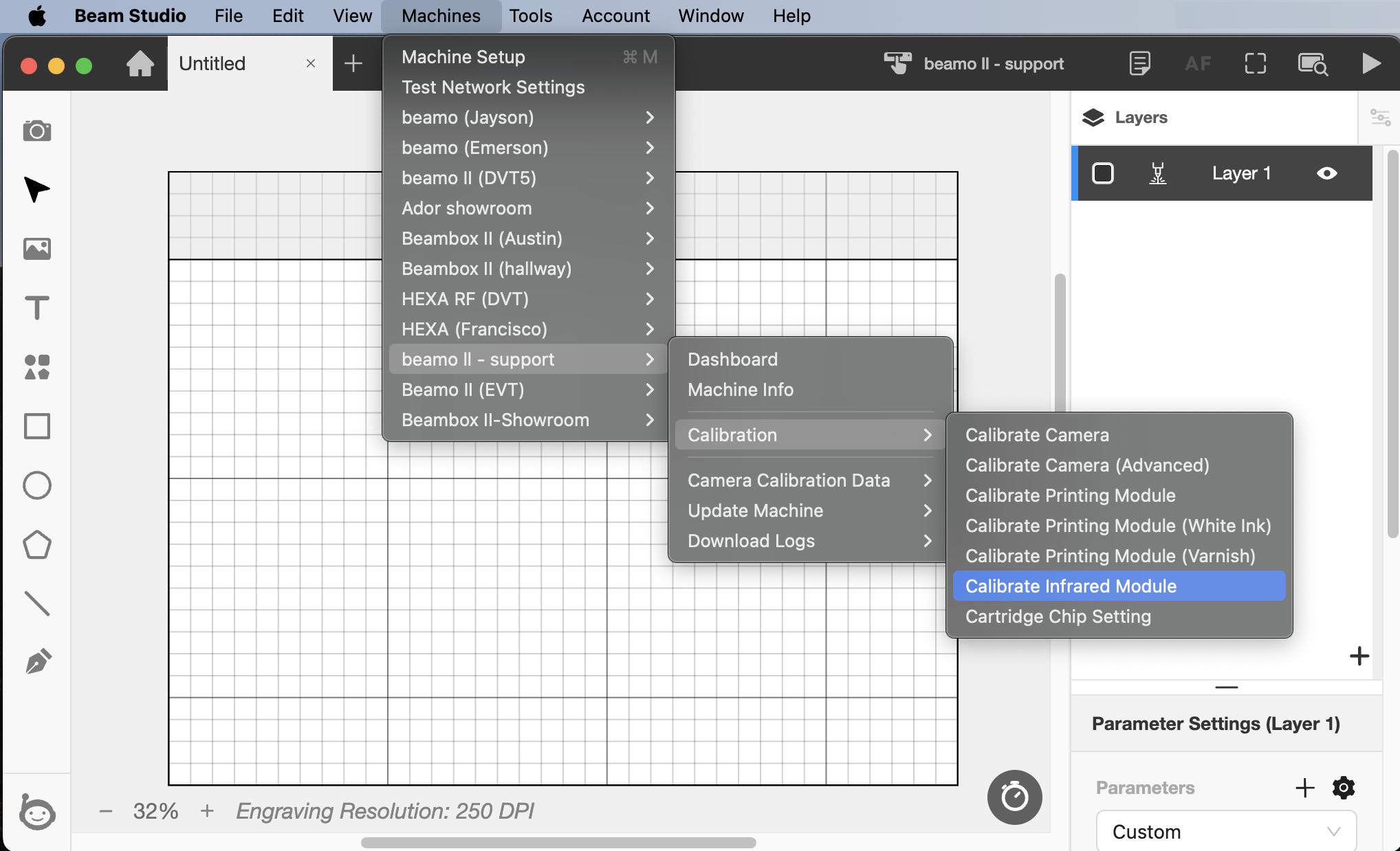

- Nella barra superiore, selezionare "Macchine" >> "Nome Macchina" >> "Calibrazione" >> "Calibra modulo a infrarossi".

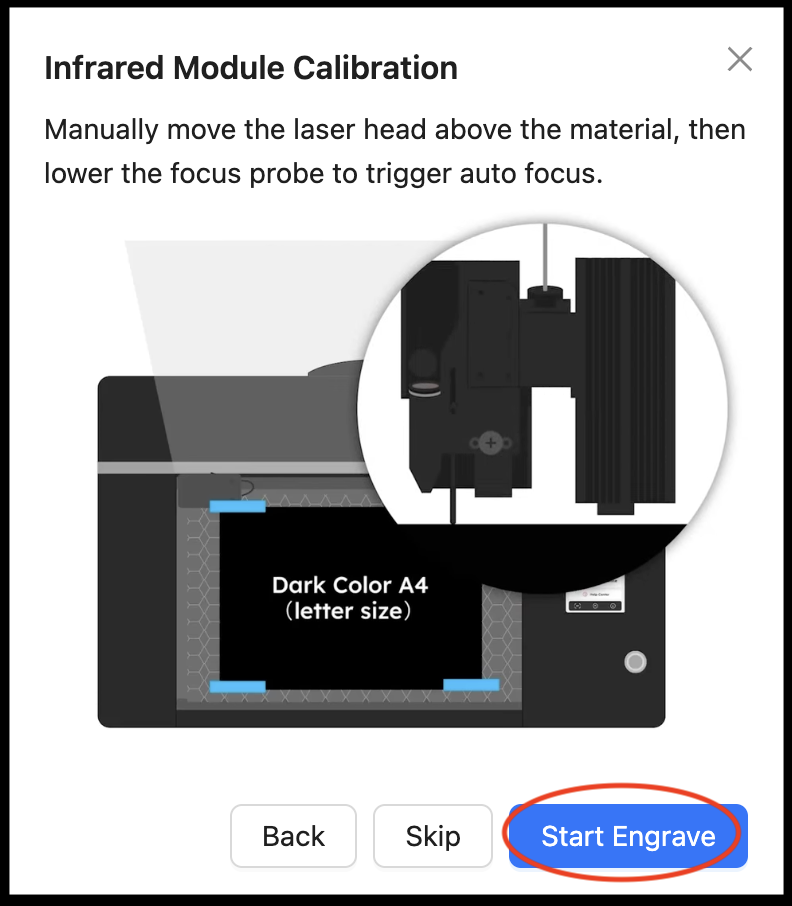

- Premere "Avanti" e "Avvia incisione"; la macchina avvierà automaticamente il processo.
-
Un segno "+" verrà inciso sulla carta nera. Successivamente verrà scattata una foto che sarà visualizzata nel software.
Passaggio 8 - Allineare il segno "+"
Allineare il segno "+" rosso con il segno "+" inciso. Trascinare direttamente la foto oppure regolare i valori X e Y per spostare il segno rosso.
#END
