Descrizione

Questa guida spiega come configurare LightBurn per FLUX HEXA RF, collegare la fotocamera USB integrata, calibrare l'obiettivo della fotocamera con il pattern AprilTags di LightBurn e allineare l'anteprima della fotocamera con l'area di lavoro della macchina.

La procedura e i valori riportati di seguito sono stati verificati con LightBurn Pro 2.1.03. I nomi dei menu potrebbero variare leggermente in altre versioni di LightBurn.

Importante: Completare la configurazione del dispositivo prima della calibrazione della fotocamera. Mantenere il pattern di calibrazione piatto, assicurarsi che ogni AprilTag sia completamente visibile e utilizzare l'indirizzo IP visualizzato sul proprio HEXA RF. L'indirizzo IP 192.168.1.247 mostrato in questa guida è solo un esempio della macchina di test.

Passaggio 1

Preparare la macchina, il computer e i materiali

Prima di aprire la procedura guidata di calibrazione, preparare i seguenti elementi:

Un computer con LightBurn installato.
Una connessione di rete a HEXA RF e una connessione USB alla fotocamera di HEXA RF.
Un pattern di calibrazione obiettivo AprilTags di LightBurn stampato. Stamparlo al 100% della scala senza adattamento o ridimensionamento.
(Nei passaggi successivi verrà indicato come stampare il pattern di calibrazione obiettivo AprilTags.)
Quattro pannelli di legno piatti e di colore chiaro da 3 mm per l'allineamento dell'area di lavoro.
La versione del firmware di HEXA RF è v6.5.0 o superiore.

Passaggio 2

Creare un nuovo dispositivo HEXA RF in LightBurn

Aprire LightBurn. Nel pannello Laser , fare clic su Dispositivi, quindi scegliere l'opzione per creare un dispositivo manualmente. Quando la procedura guidata Nuovo dispositivo richiede il controller, selezionare GRBL e fare clic su Avanti.

Passaggio 3

Selezionare il metodo di connessione di rete

Per il metodo di connessione GRBL, selezionare Ethernet o Wifi/TCP. Fare clic su Avanti.

Verificare che il computer e HEXA RF siano sulla stessa rete prima di continuare.

Passaggio 4

Inserire l'indirizzo IP di HEXA RF

Trovare l'indirizzo IP del proprio HEXA sullo schermo touch.
(Se la macchina non ha effettuato una connessione WIFI, consultare questo article per configurare una connessione.)

Inserisci l'indirizzo IP attuale del tuo HEXA RF, quindi fai clic su Avanti. Trova l'indirizzo IP della macchina nella schermata delle informazioni di rete di HEXA RF.

La macchina di test utilizzata 192.168.1.247. Questo è solo un esempio; inserisci l'indirizzo assegnato alla tua macchina.

Passaggio 5

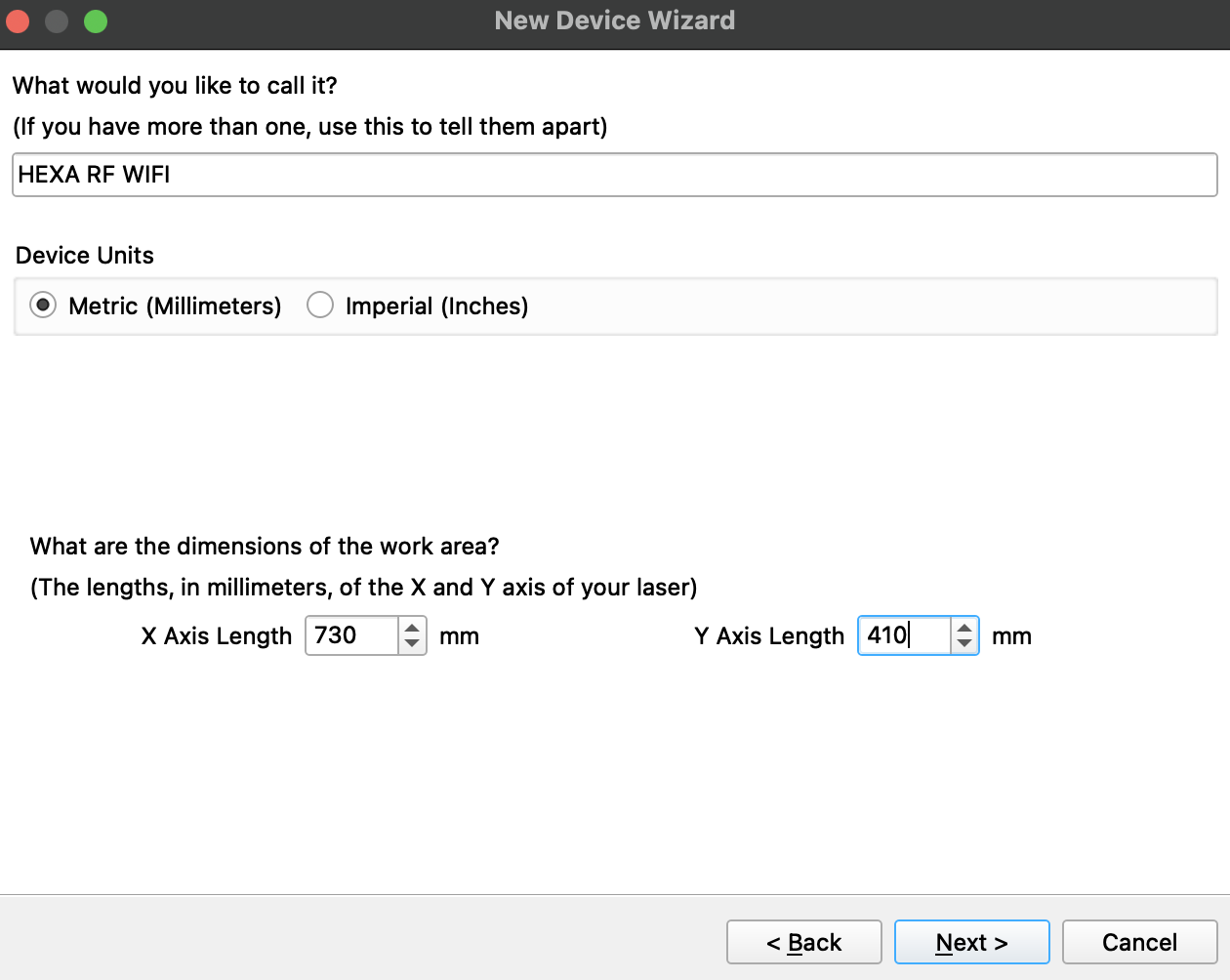

Imposta il nome del dispositivo e le dimensioni dell'area di lavoro

Inserisci un nome dispositivo riconoscibile, ad esempio HEXA RF Wifi. Seleziona Millimetri e imposta l'area di lavoro su:

Lunghezza asse X: 730 mm
Lunghezza asse Y: 410 mm

Fai clic su Avanti.

Passaggio 6

Imposta l'origine della macchina e completa la configurazione del dispositivo

Selezionare l'angolo posteriore sinistro come origine della macchina. Verificare il riepilogo e confermare i seguenti valori:

Controller: GRBL
Connessione: Ethernet o Wi-Fi/TCP
Area di lavoro: 730 x 410 mm
Origine: posteriore sinistro
Indirizzo IP: l'IP corrente del vostro HEXA RF

Fai clic su Fine. Aprire Impostazioni dispositivo ancora una volta per confermare che i valori siano stati salvati correttamente.

Passaggio 7

Verificare la connessione della macchina e la modalità delle coordinate

Selezionare il nuovo dispositivo HEXA RF nel pannello Laser. Aprire il pannello Move e fare clic su Home per verificare che LightBurn possa comunicare con la macchina.

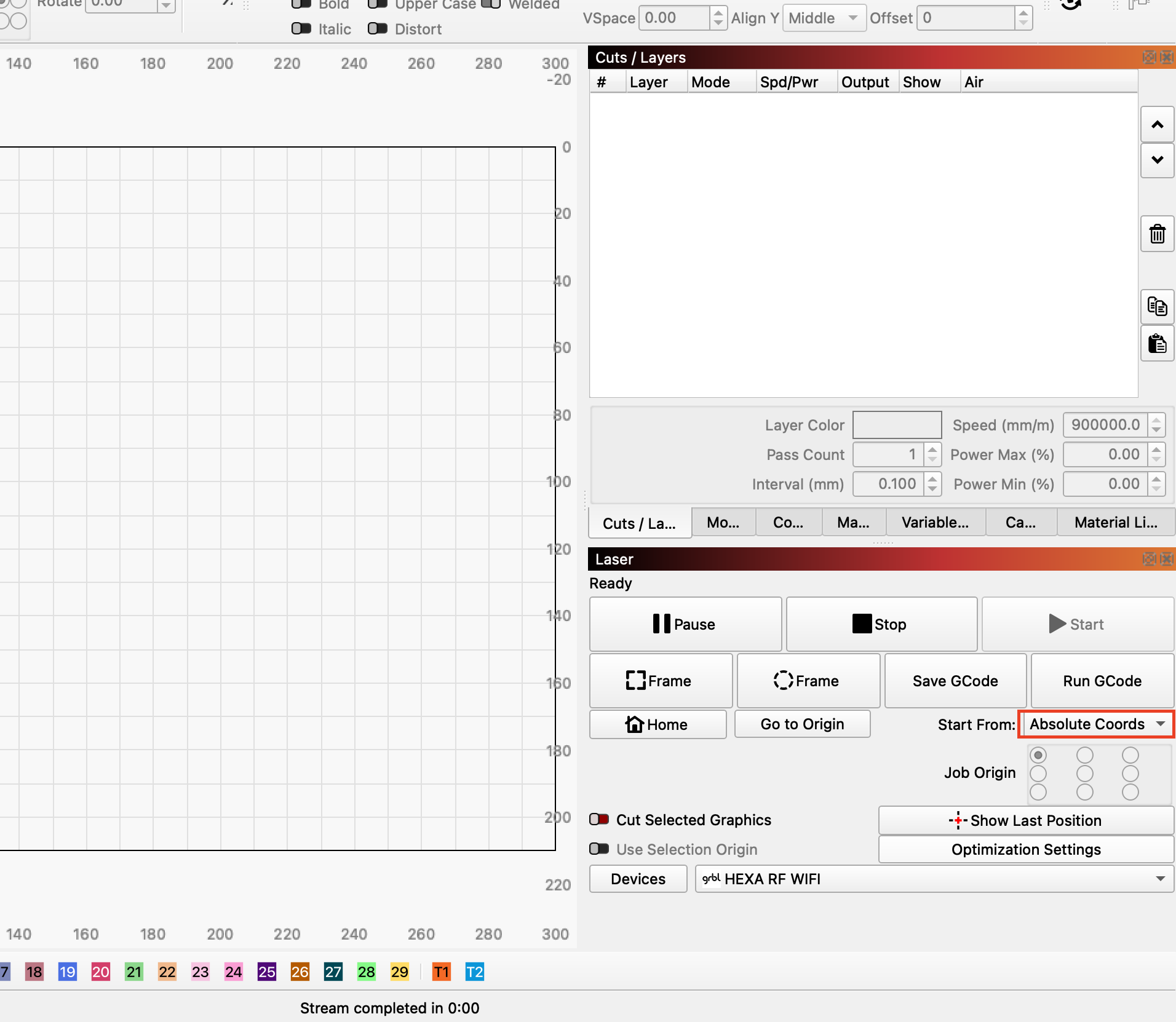

Nella finestra principale di LightBurn, impostare Inizia da to Coordinate assolute.

Prima della calibrazione della fotocamera, eseguire l'homing della macchina e spostare l'asse Z nella posizione home/zero.

Passaggio 8

Aprire la procedura guidata di configurazione della fotocamera

Collegare HEXA RF al computer tramite cavo USB-A a USB-B.
(Il lato USB-B è per la macchina e il lato USB-A è per il computer.)

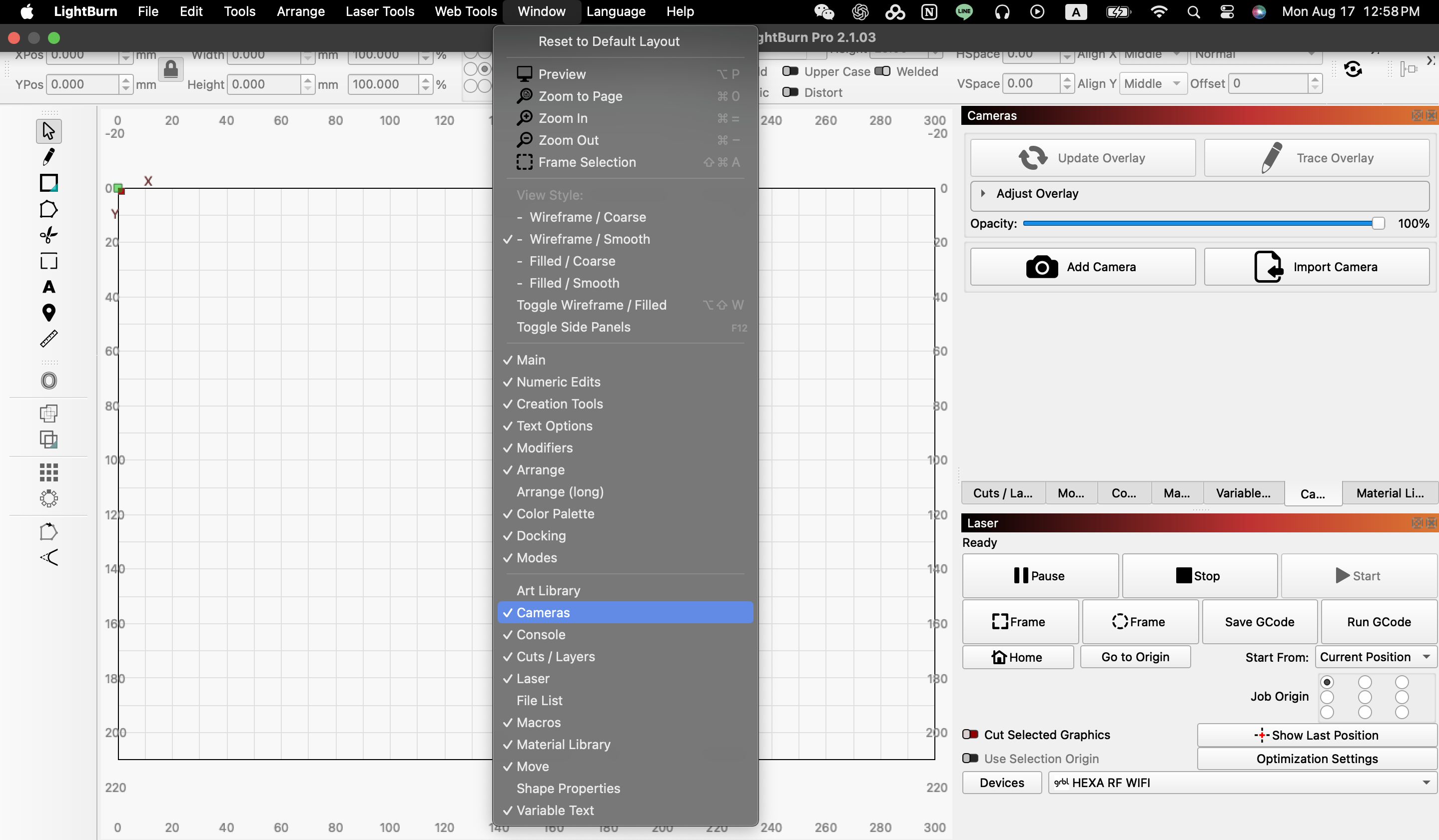

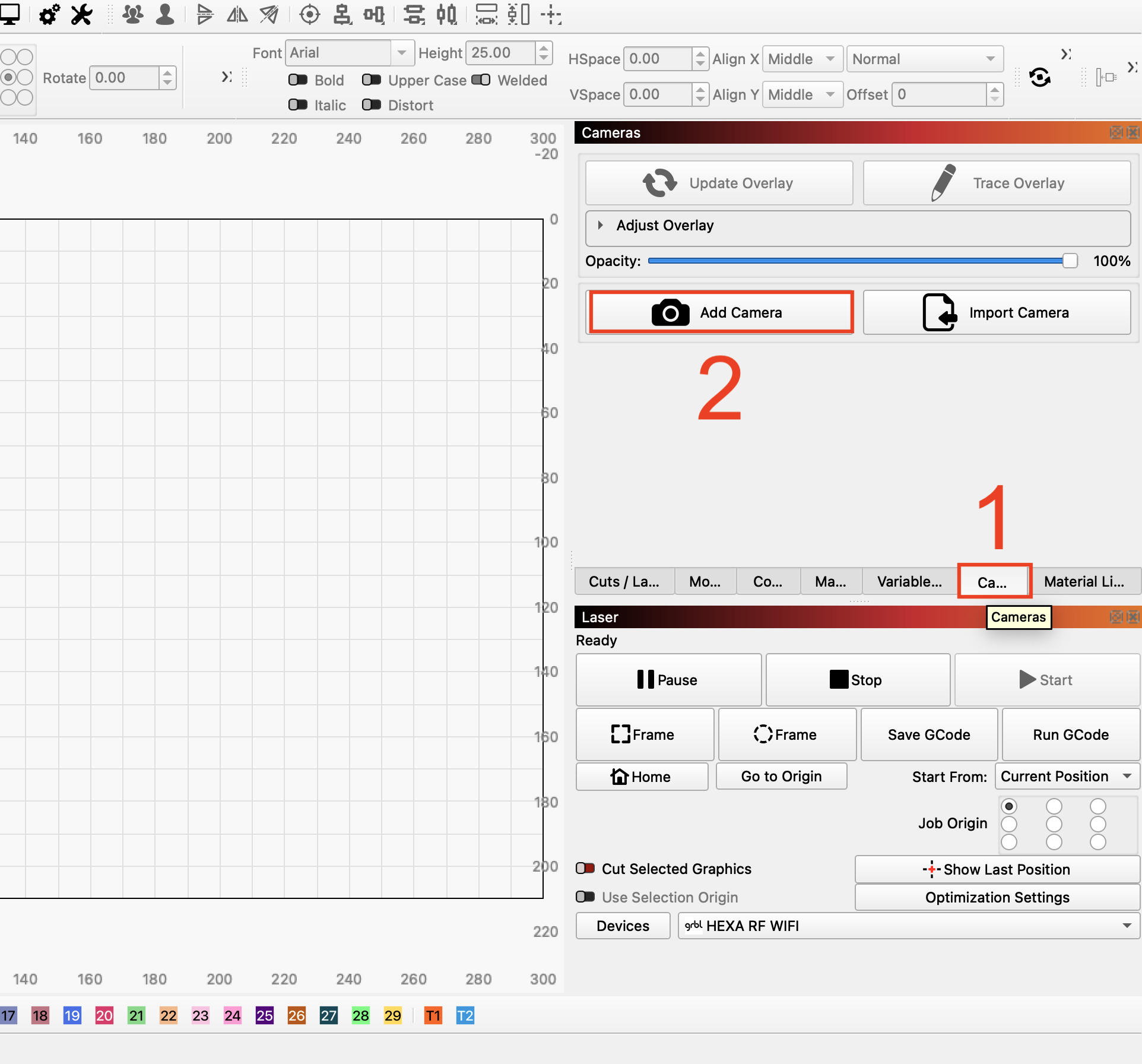

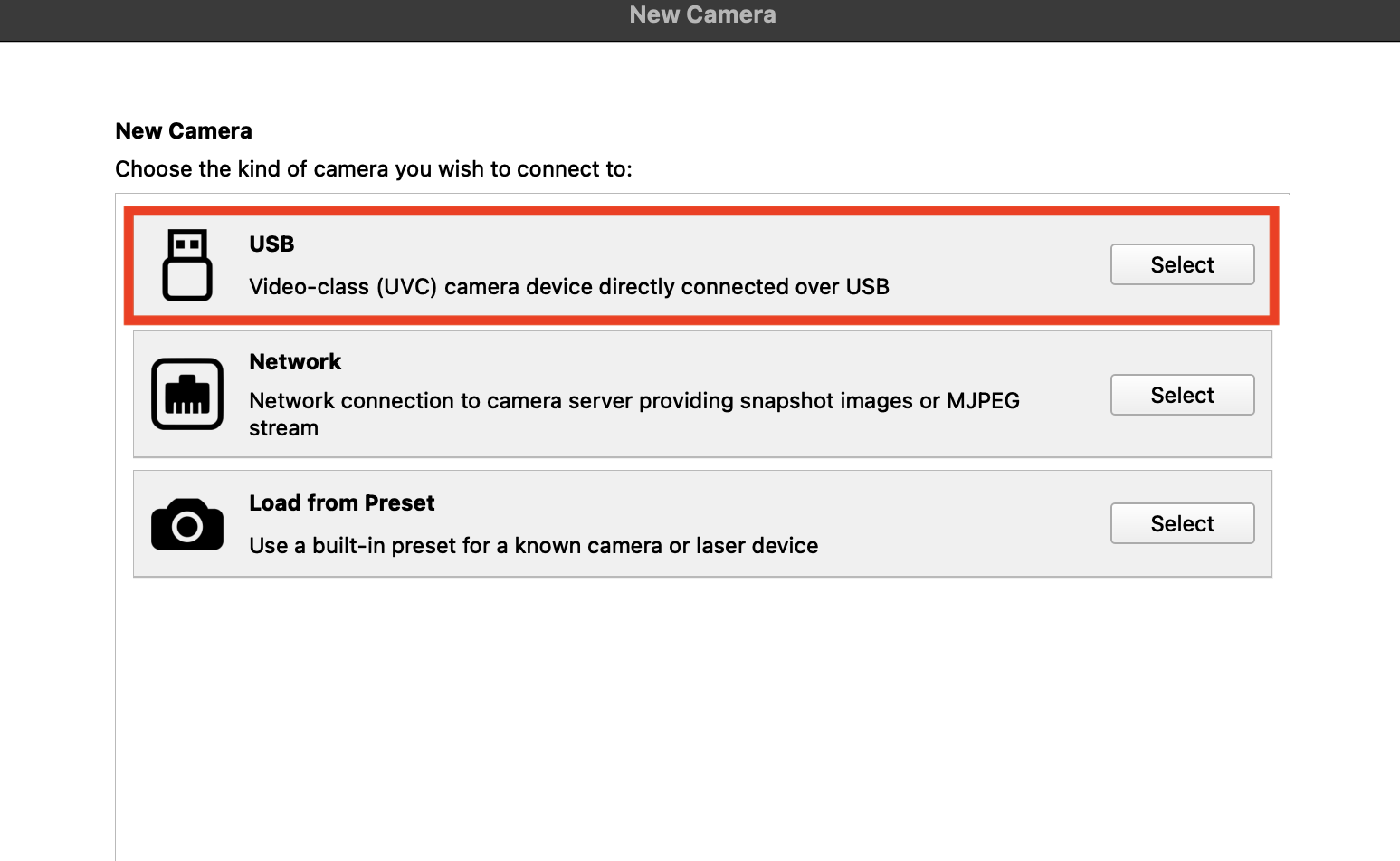

Nel Fotocamera pannello sul lato destro di LightBurn, fare clic su Aggiungi fotocamera. Seleziona USB come metodo di connessione.

Passaggio 9

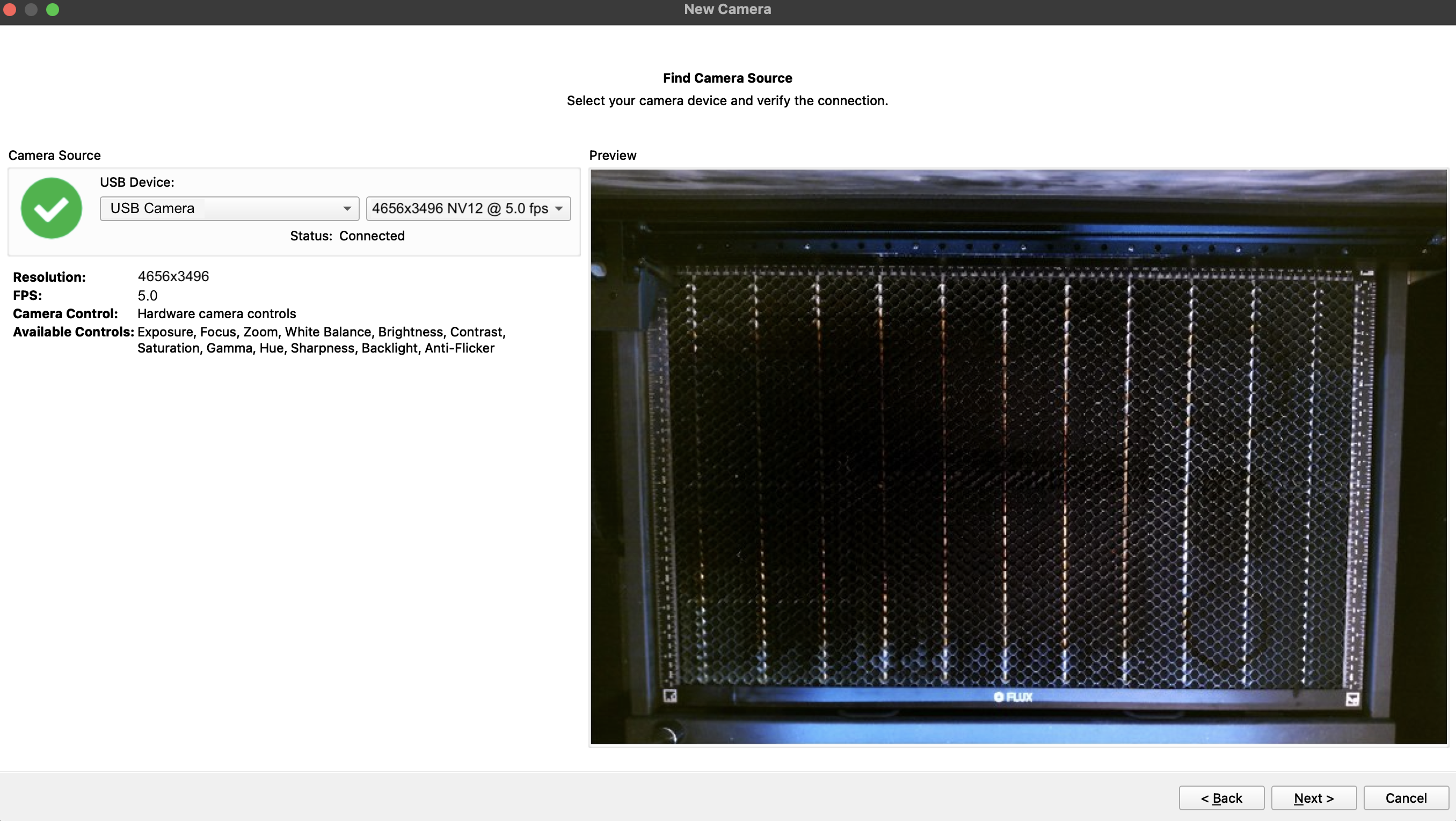

Selezionare la fotocamera USB HEXA RF

Selezionare Fotocamera USB come sorgente della fotocamera. Scegliere la seguente modalità video quando disponibile:

Risoluzione: 4656 x 3496
Formato: NV12
Frequenza fotogrammi: 5.0 fps

Verificare che l'anteprima mostri l'intera area di lavoro di HEXA RF e che l'immagine sia stabile. LightBurn potrebbe fornire controlli per Esposizione, Messa a fuoco, Bilanciamento del bianco, Contrasto, Tonalità e Retroilluminazione.

Passaggio 10

Avviare una nuova calibrazione dell'obiettivo

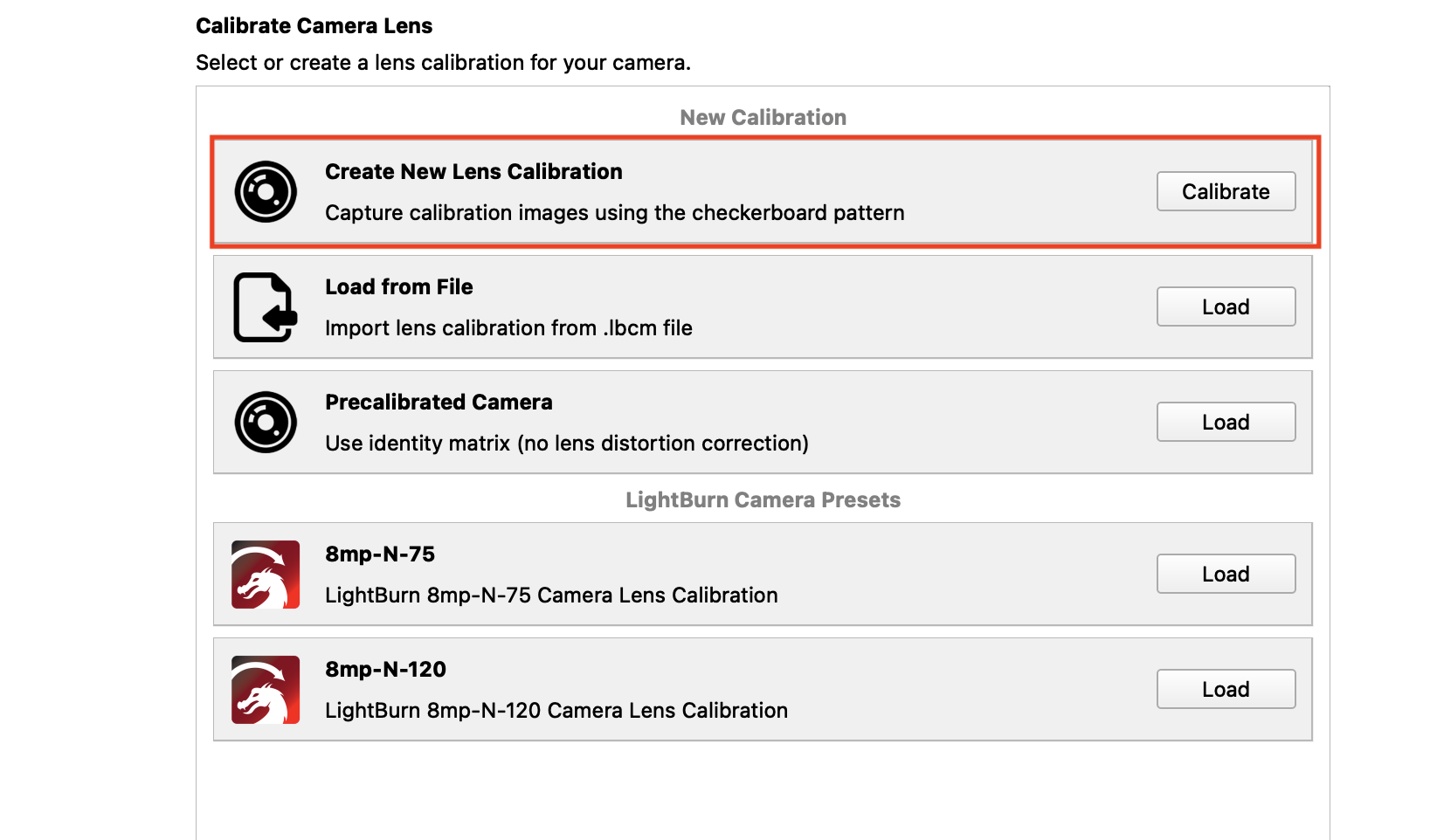

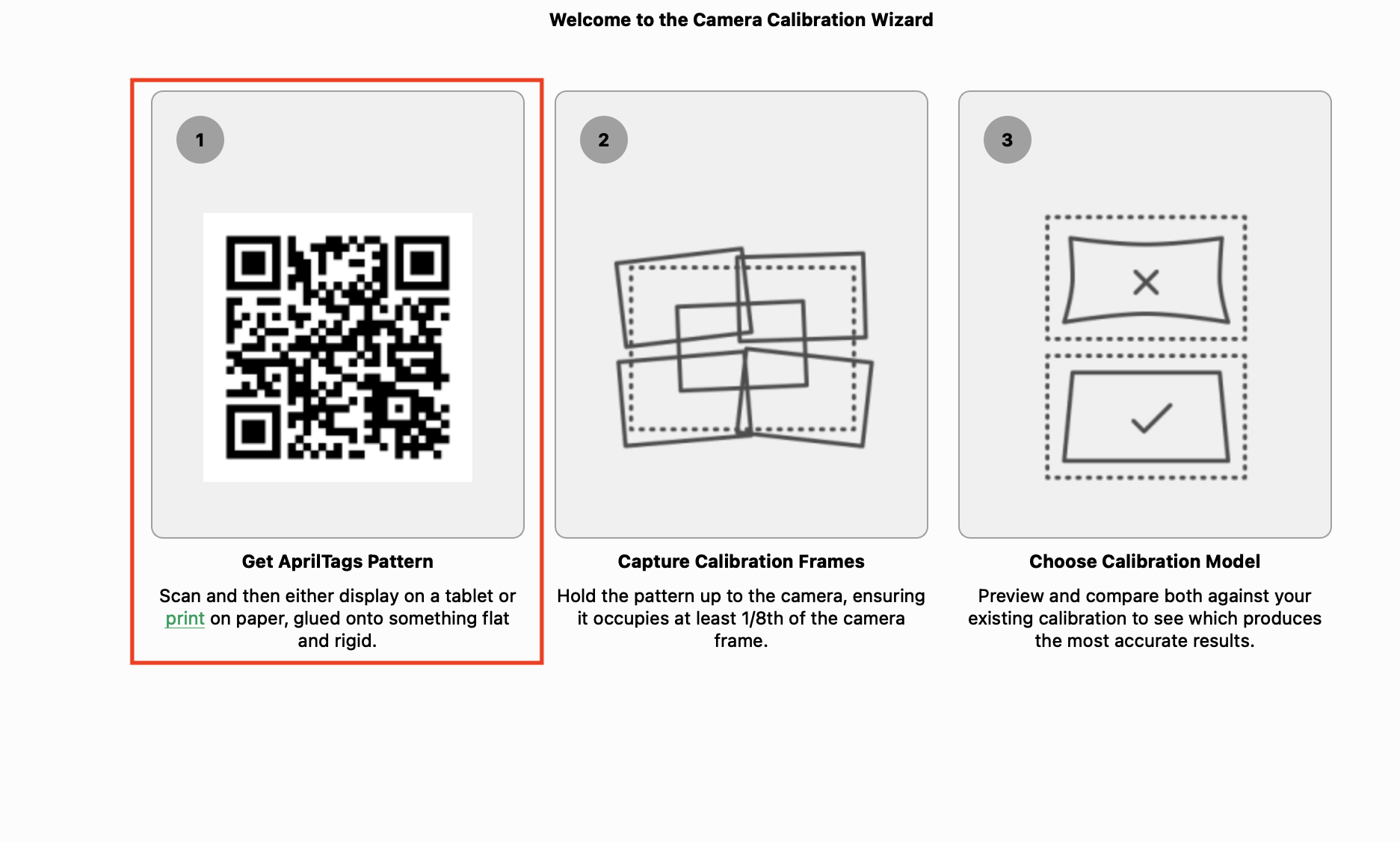

Nella procedura guidata di configurazione della fotocamera, scegliere Crea una nuova calibrazione dell'obiettivo. Scaricare il pattern di calibrazione AprilTags fornito da LightBurn, quindi stamparlo in scala 100% su un foglio piano.

Non ritagliare, allungare o ridimensionare il pattern. Una stampa distorta ridurrà la precisione della calibrazione.

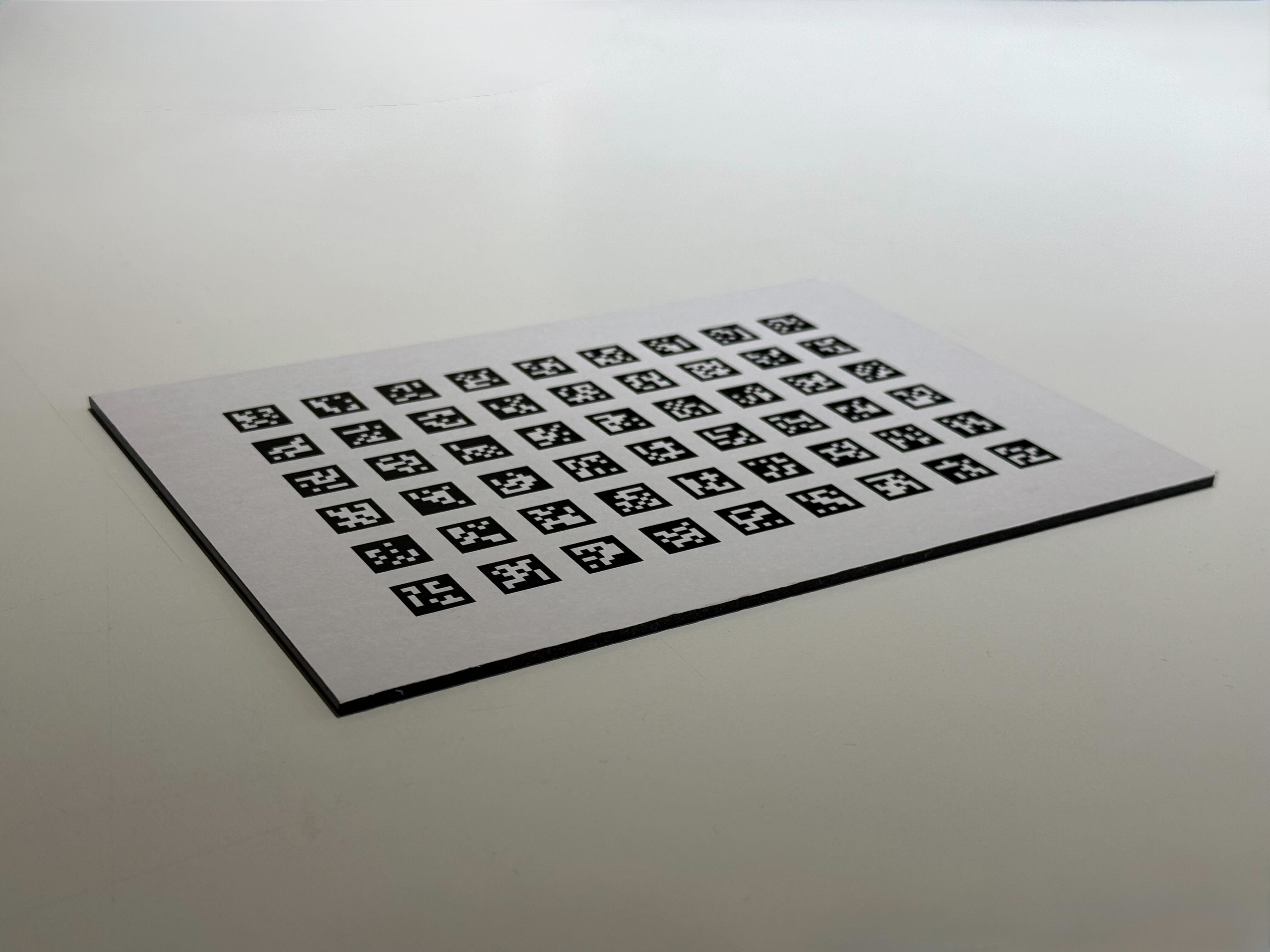

Si consiglia vivamente di applicare il pattern stampato su un materiale A4 da 3 mm come legno o acrilico per garantire che sia il più piatto possibile quando posizionato nella macchina.

Passaggio 11

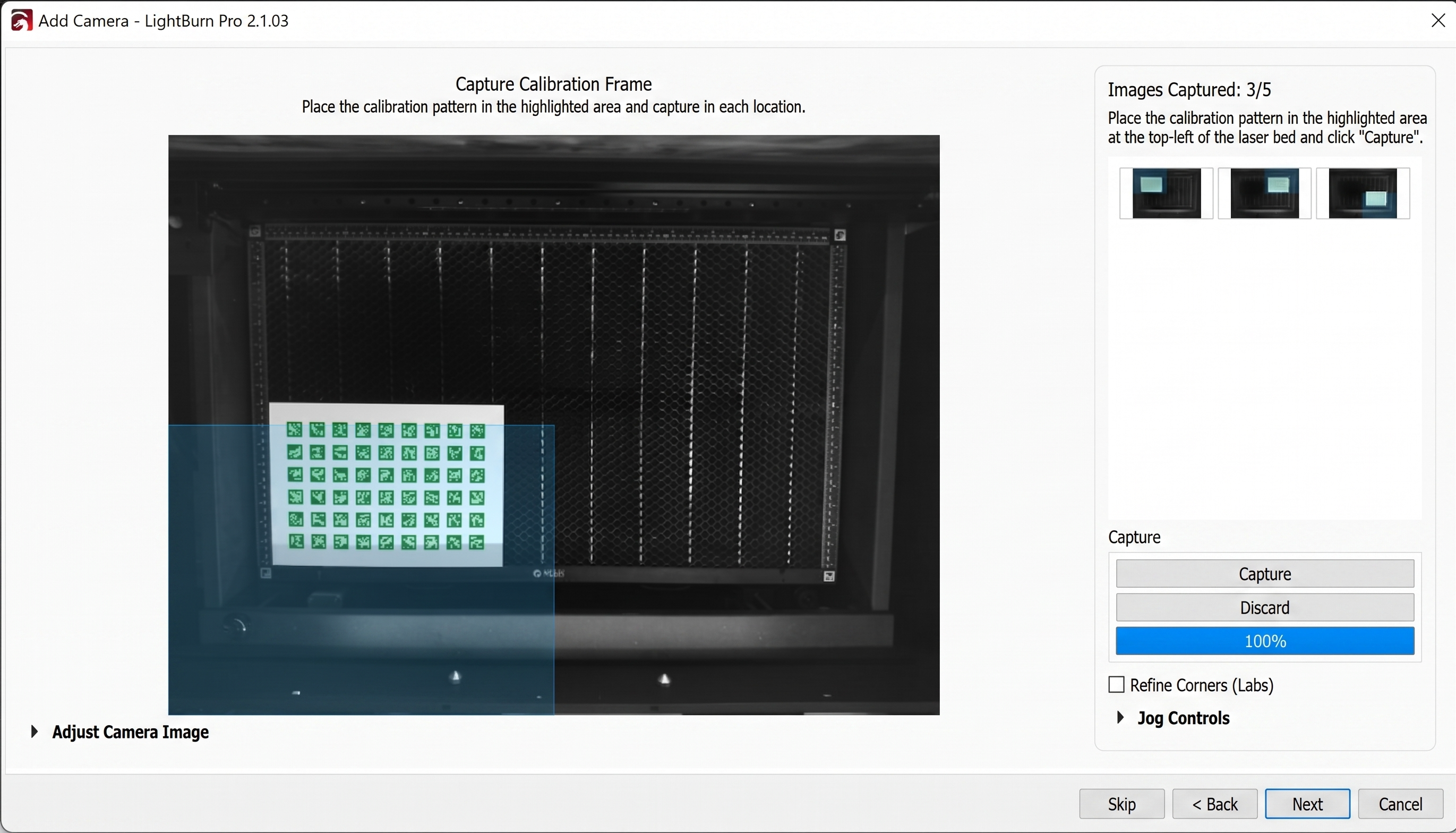

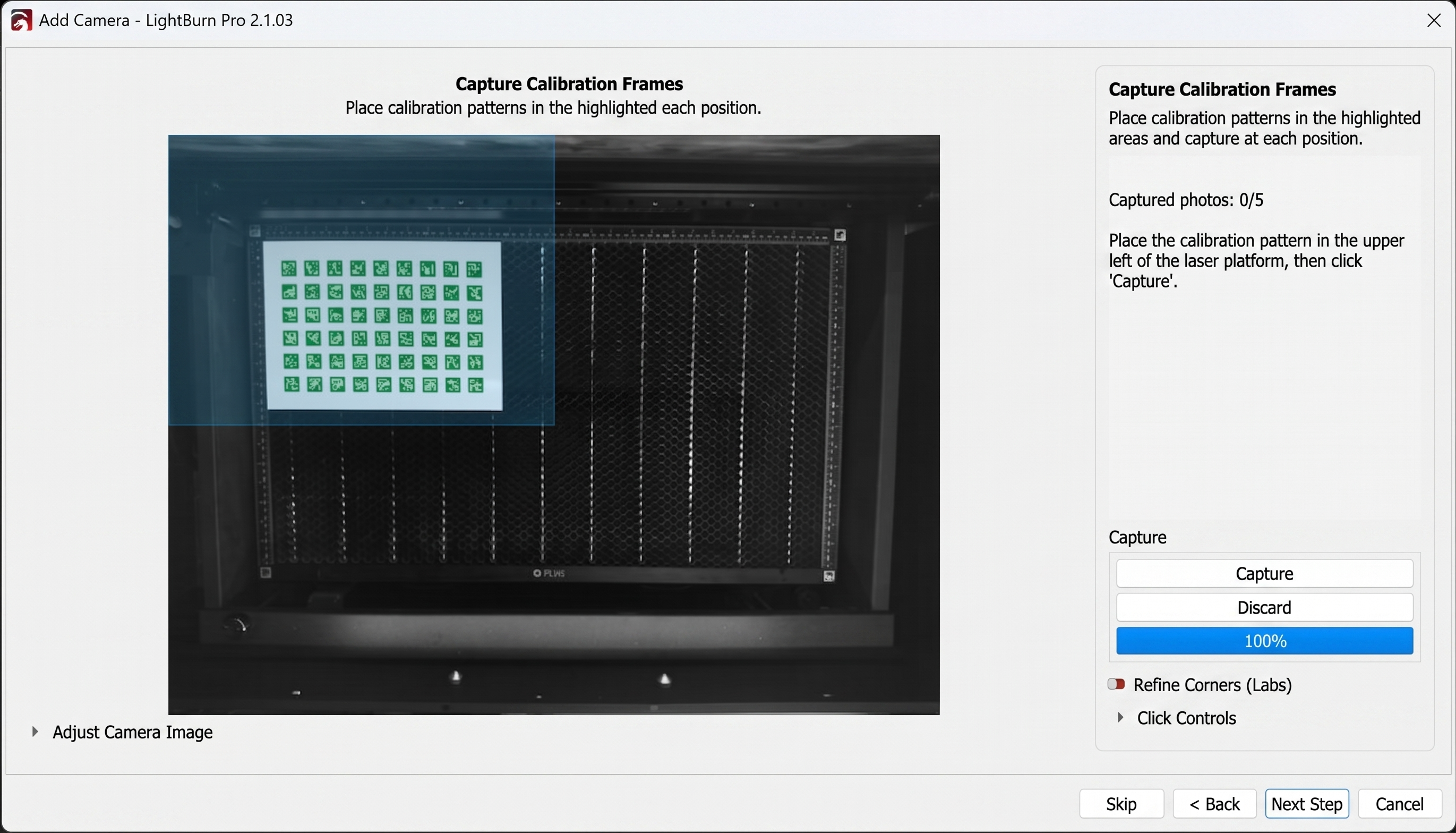

Acquisire il pattern AprilTags in alto a sinistra

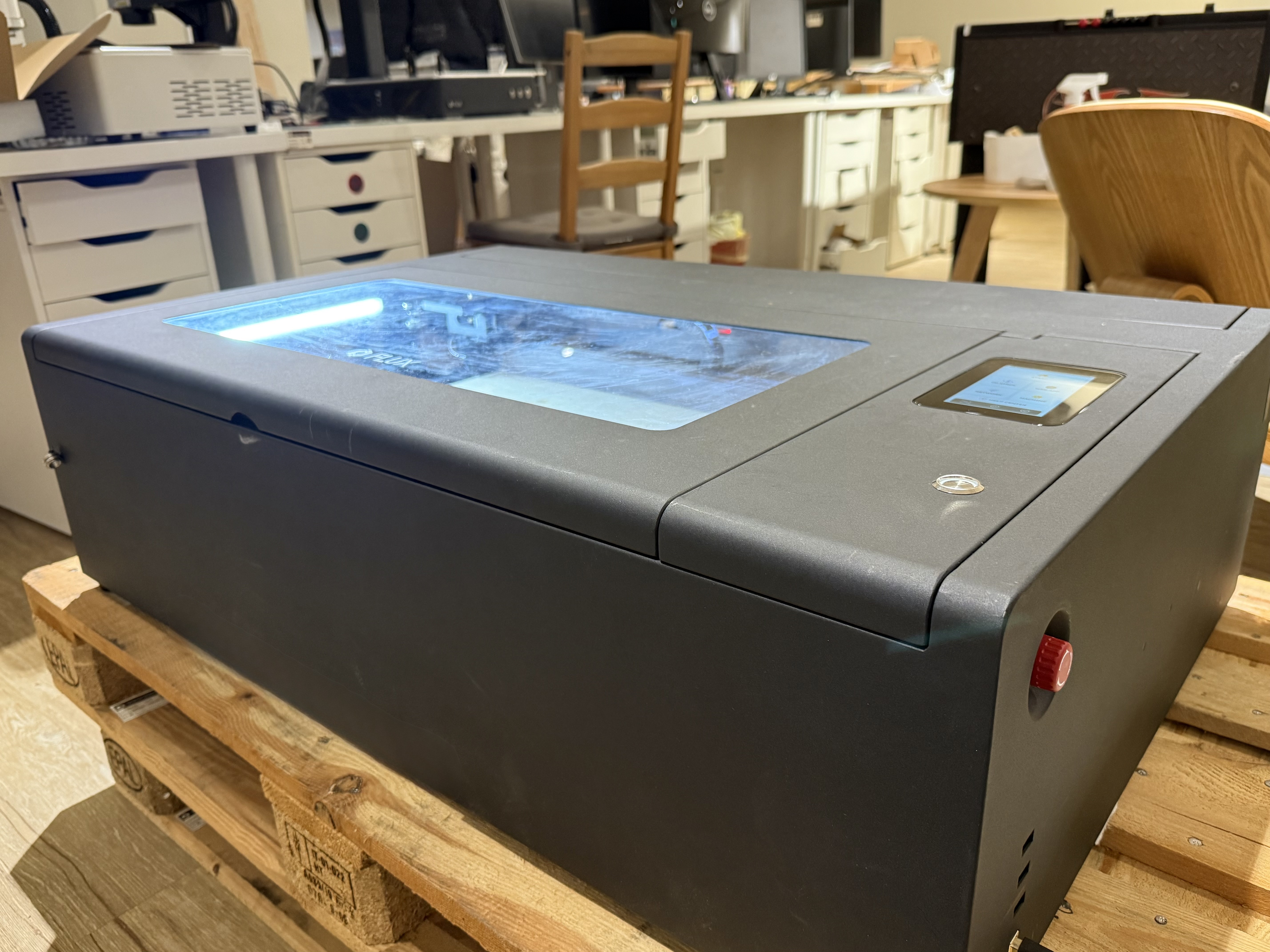

Aprire il coperchio di HEXA RF. Posizionare o tenere il pattern AprilTags stampato nell' area in alto a sinistra di acquisizione mostrata da LightBurn.

Mantenere il foglio piatto e approssimativamente parallelo alla fotocamera. Assicurarsi che tutti e quattro gli angoli esterni e ogni tag siano all'interno dell'area di acquisizione evidenziata. Fare clic su Acquisisci solo dopo che l'intero pattern è stato riconosciuto.

Passaggio 12

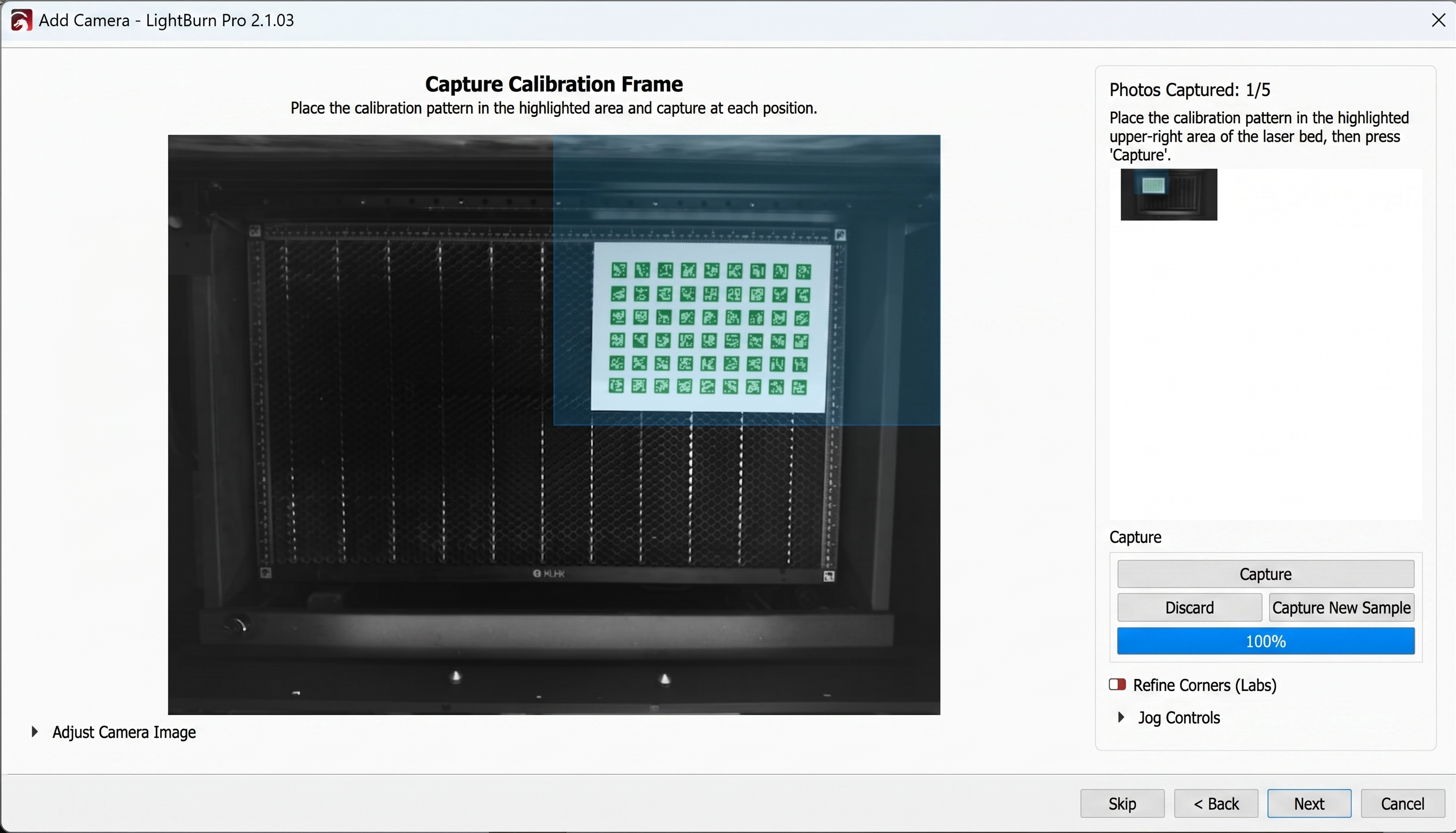

Acquisire il pattern AprilTags in alto a destra

Spostare lo stesso pattern nell' area di acquisizione in alto a destra . Mantenere il pattern piatto, evitare riflessi e assicurarsi che nessun tag sia tagliato dal bordo della visuale della fotocamera. Fare clic su Acquisisci.

Passaggio 13

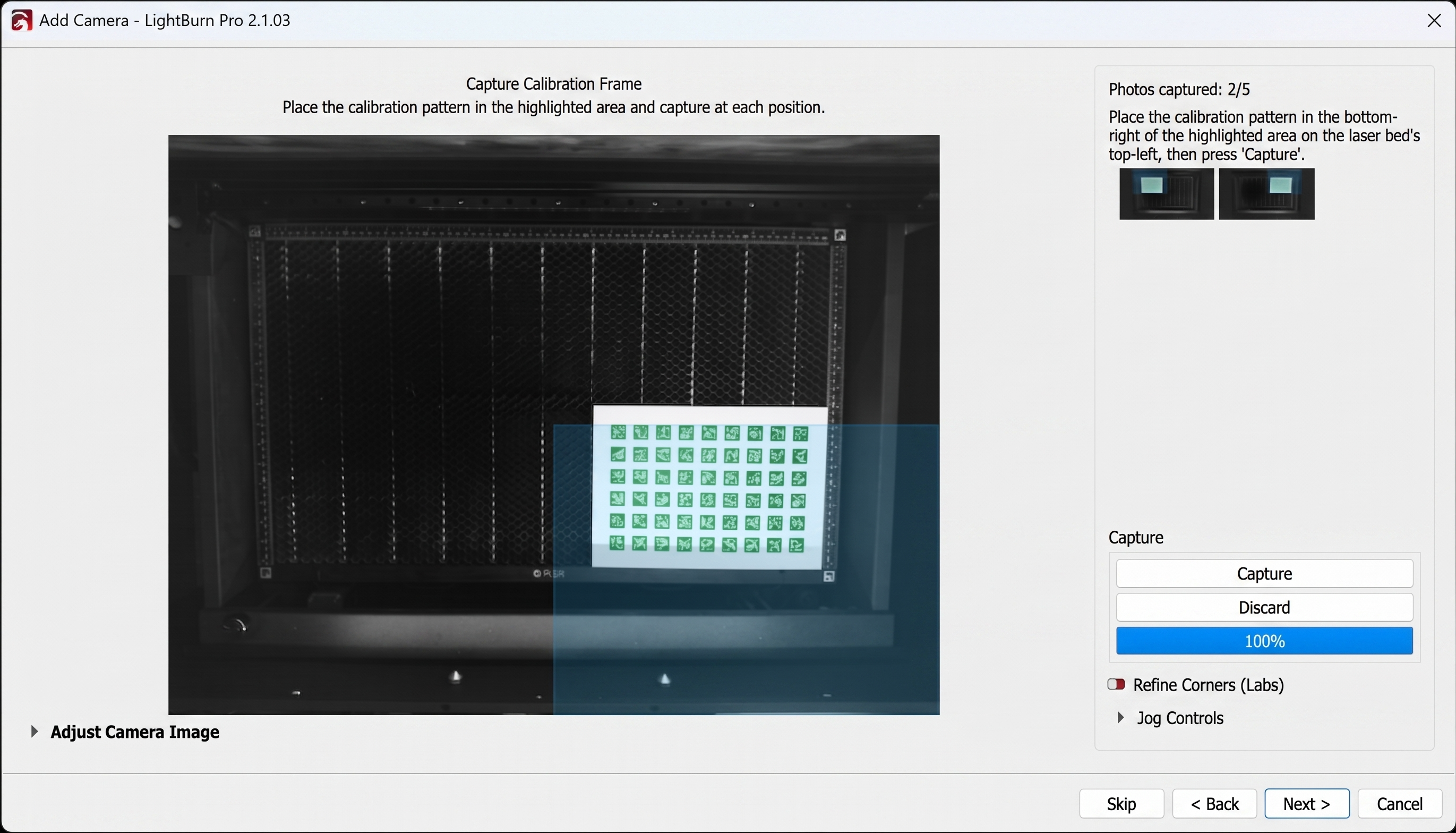

Acquisire il pattern AprilTags in basso a destra

Spostare il pattern nell' area di acquisizione in basso a destra . Verificare che il pattern completo sia visibile e nitidamente a fuoco, quindi fare clic su Acquisisci.

Passaggio 14

Acquisire il pattern AprilTags in basso a sinistra

Spostare il pattern nell' area di acquisizione in basso a sinistra . Mantenere tutti i tag visibili e fare clic su Acquisisci.

Passaggio 15

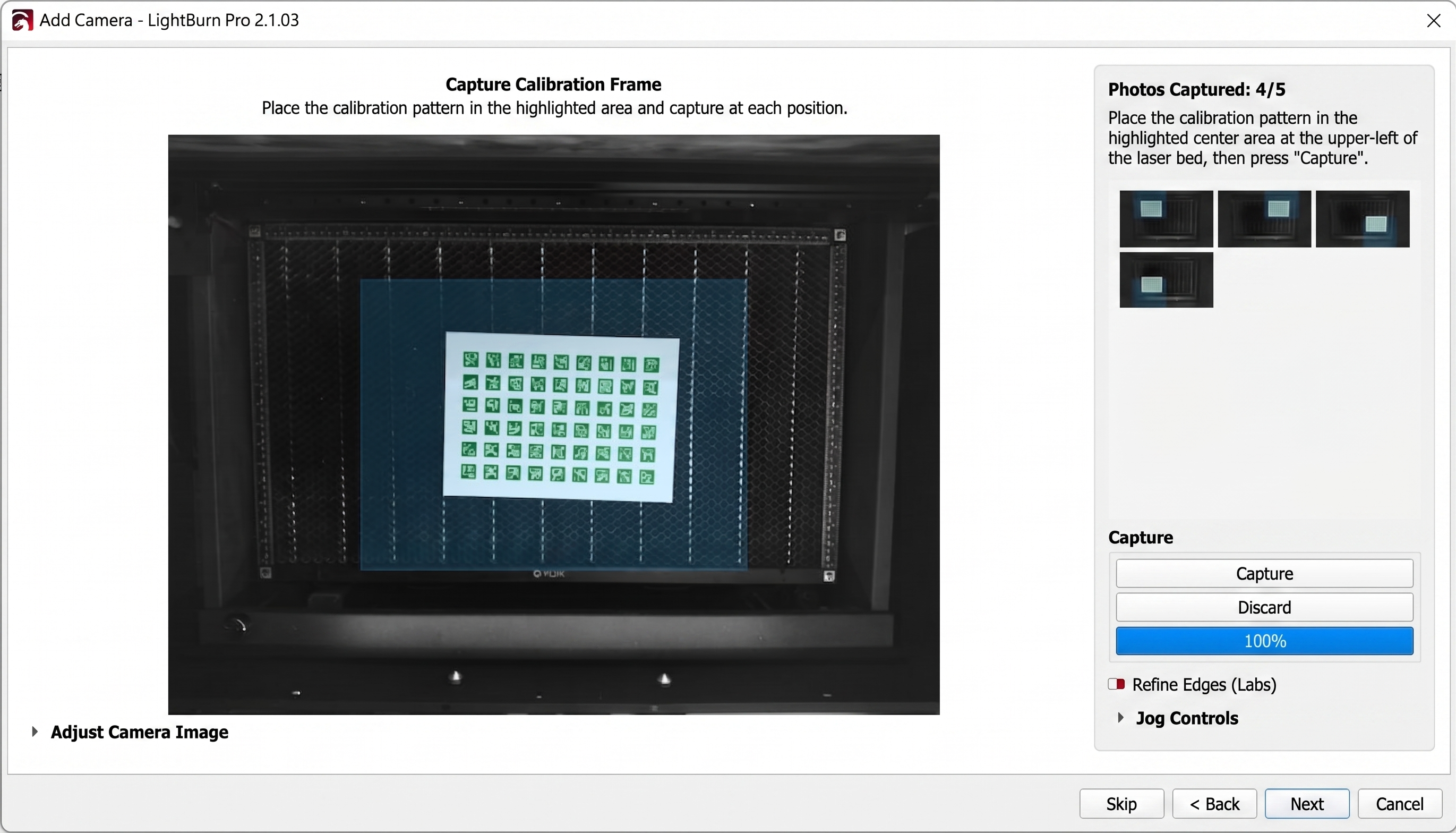

Acquisire il pattern AprilTags al centro

Posizionare il pattern al centro dell'area di lavoro e acquisire la quinta immagine. Verificare che LightBurn mostri cinque acquisizioni completate prima di continuare.

Se un'acquisizione risulta sfocata, ritagliata, sovraesposta o presenta riflessi, ripetere l'acquisizione di quella posizione prima di selezionare un modello di calibrazione.

Passaggio 16

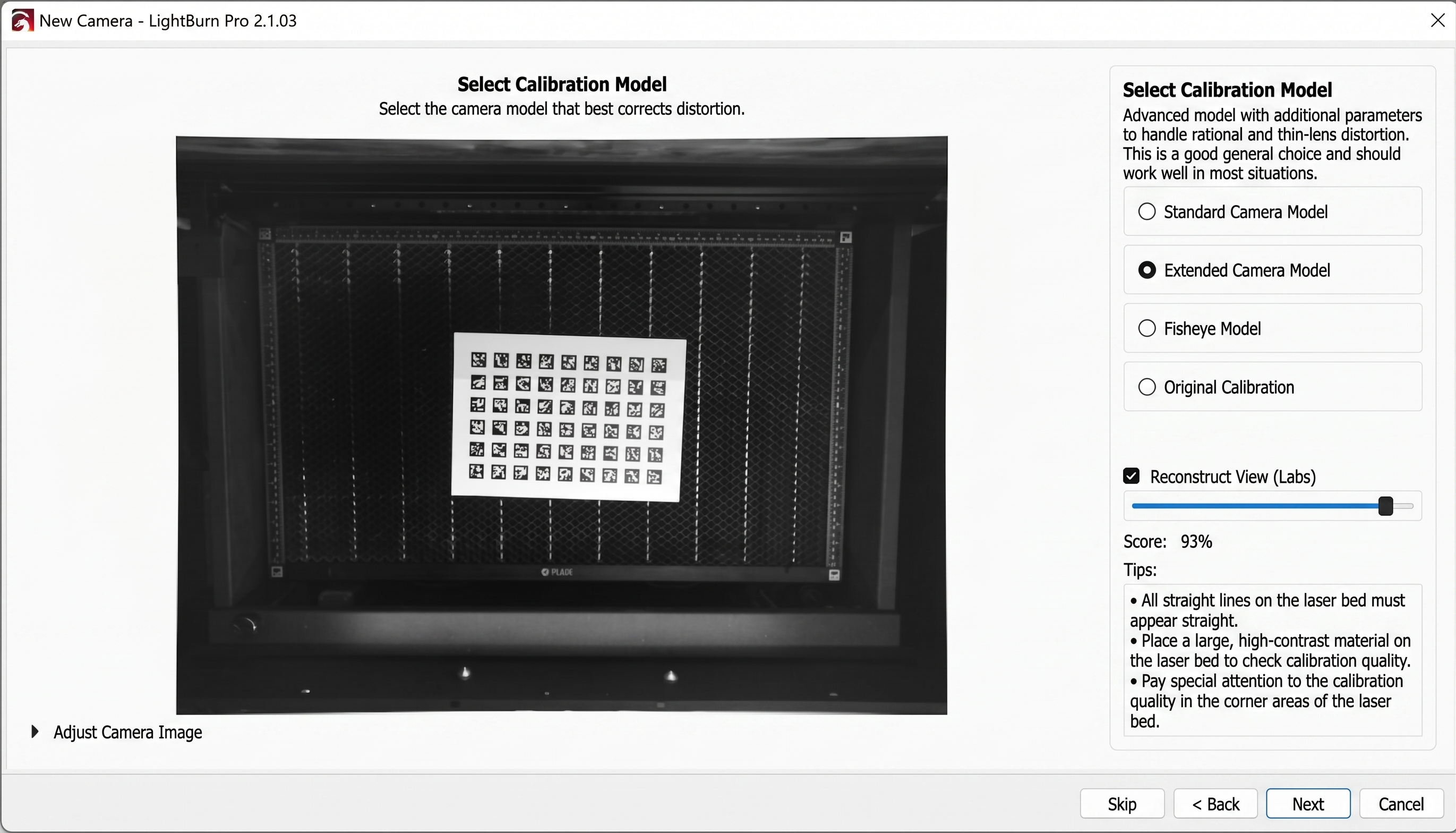

Selezionare e verificare il modello di calibrazione dell'obiettivo

Proseguire alla schermata di selezione del modello di calibrazione. Selezionare il modello consigliato da LightBurn per le immagini acquisite e verificare il punteggio.

Un punteggio di 85% o superiore è consigliato.
Il test HEXA RF ha ottenuto 93%.

Ispezionare anche l'anteprima corretta. I bordi dell'immagine e il pattern AprilTags devono essere completi e non devono presentare distorsioni evidenti. Se il punteggio è inferiore all'85%, riportare l'asse Z in posizione home, appiattire il pattern, migliorare l'illuminazione, eliminare i riflessi e ripetere le cinque acquisizioni.

Fai clic su Fine dopo il superamento della calibrazione dell'obiettivo.

Passaggio 17

Avviare l'allineamento dell'area di lavoro della telecamera

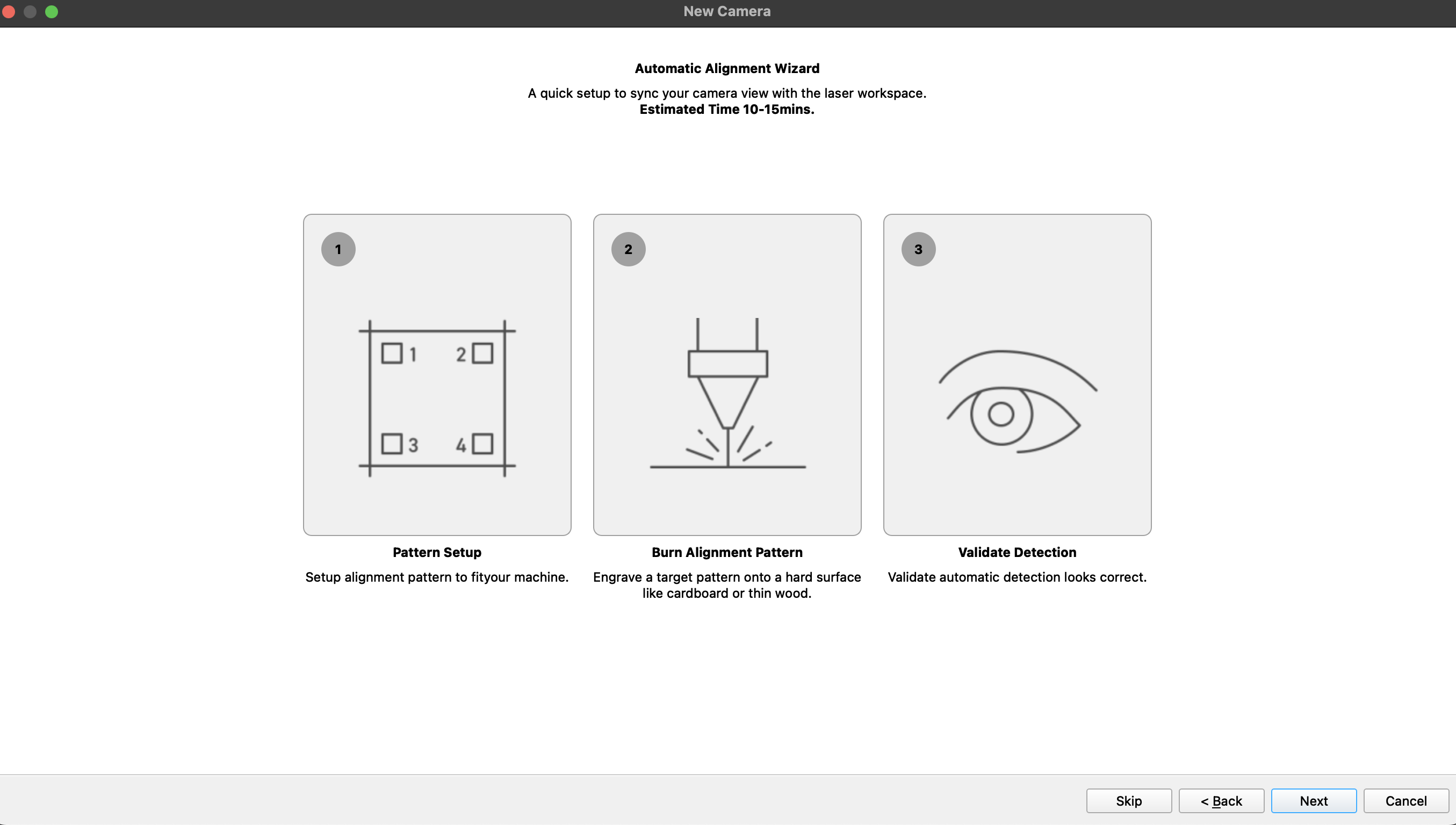

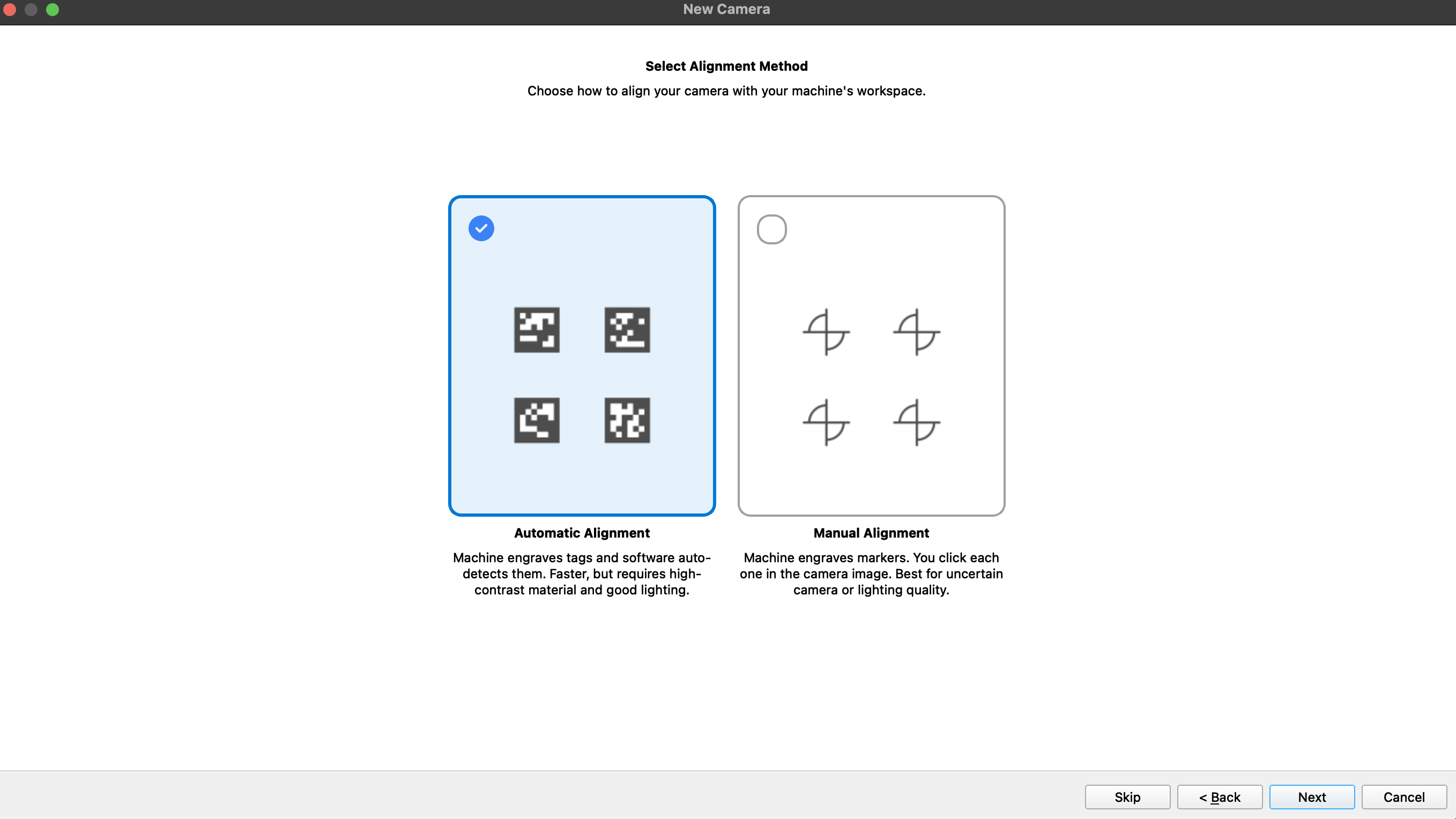

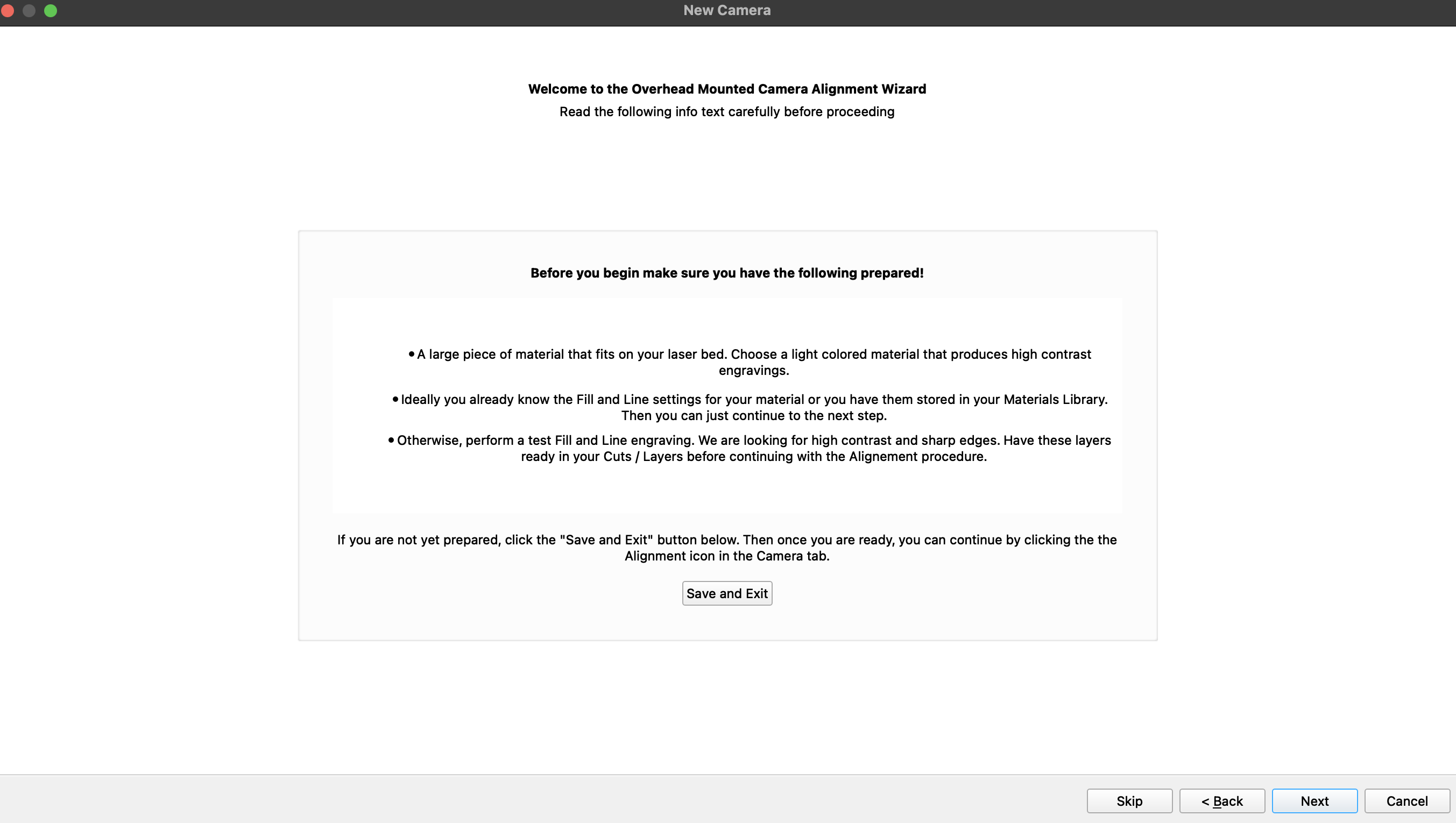

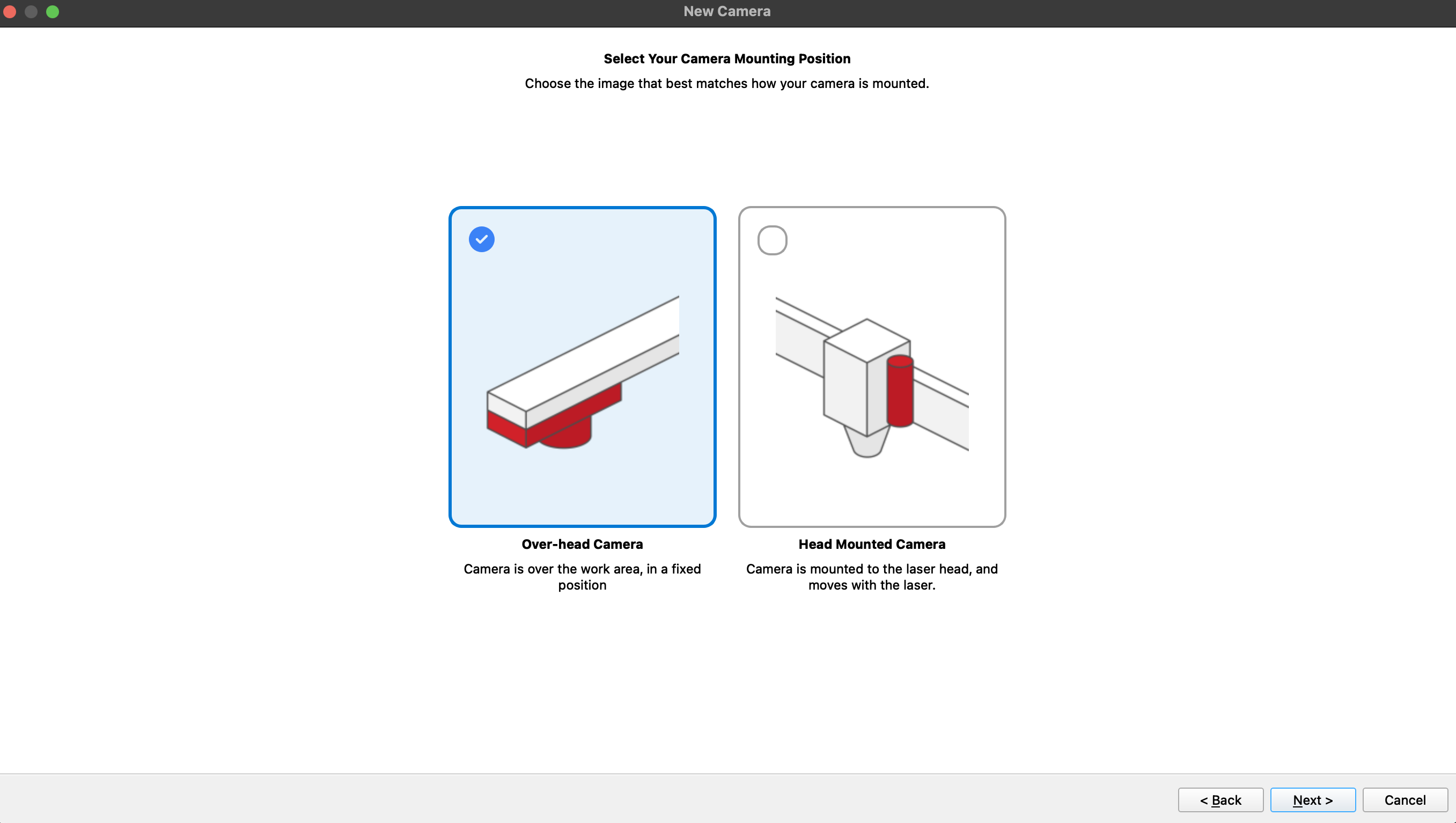

Dopo la calibrazione dell'obiettivo, avviare la procedura di allineamento della telecamera. Selezionare Telecamera montata dall'alto, quindi scegliere Allineamento automatico.

Leggere attentamente la schermata di preparazione. La procedura automatica incide i target di allineamento e utilizza quindi la telecamera per localizzarli.

Passaggio 18

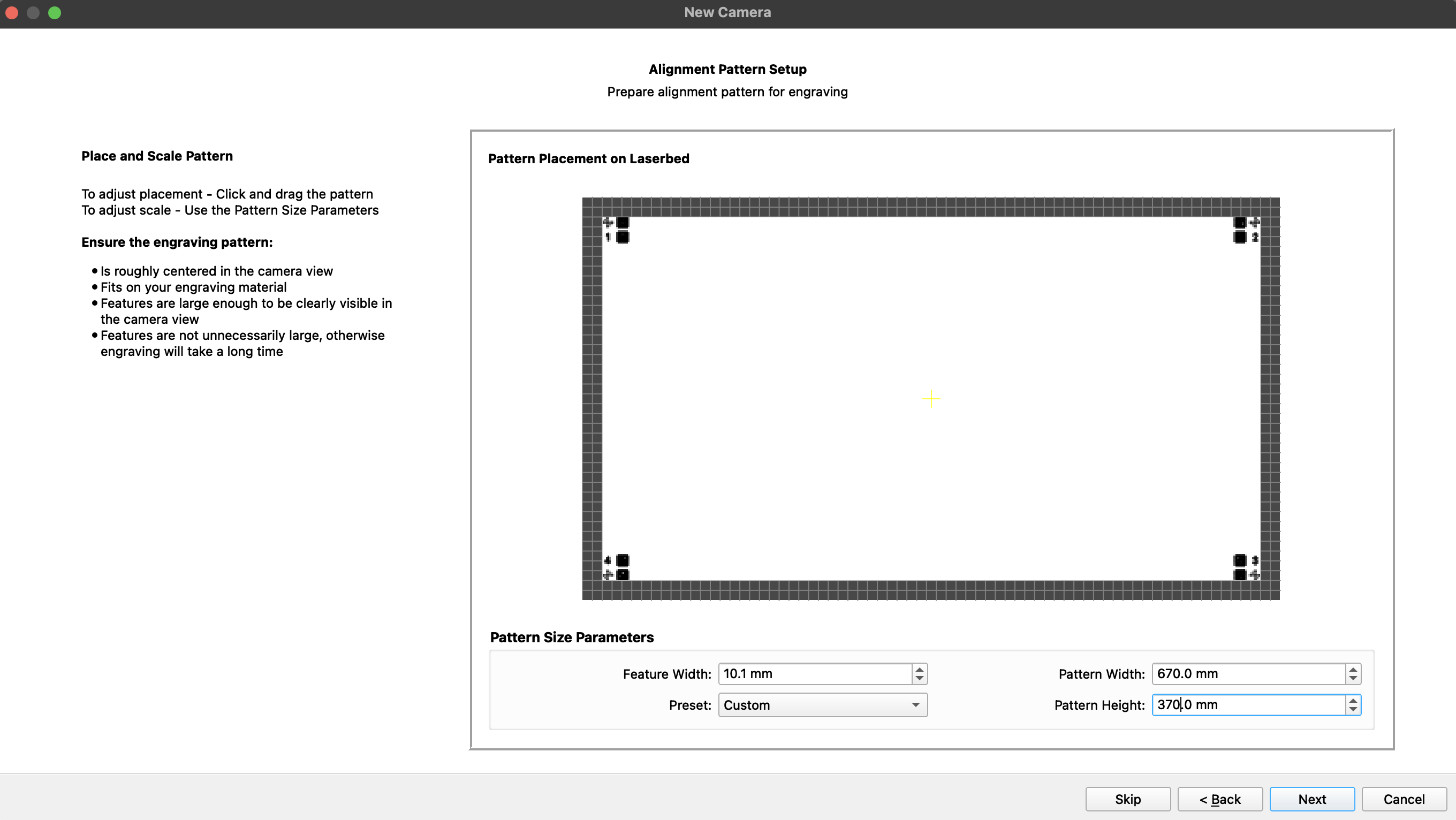

Posizionare le tavole di allineamento e configurare il pattern di destinazione

Posizionare una tavola di legno piatta da 3 mm in ciascun angolo dell'area di lavoro di HEXA RF. Mantenere tutte e quattro le tavole all'interno del campo visivo della fotocamera e lasciare spazio libero sufficiente affinché LightBurn possa incidere i target angolari.

Impostare il pattern di allineamento automatico su:

Dimensione elemento: 25.0 mm
Larghezza pattern: 670.0 mm
Altezza pattern: 370.0 mm
Preimpostazione: Personalizzato

Se necessario, fare clic e trascinare il pattern nell'anteprima in modo che ciascun target si posizioni completamente su una tavola.

Passaggio 19

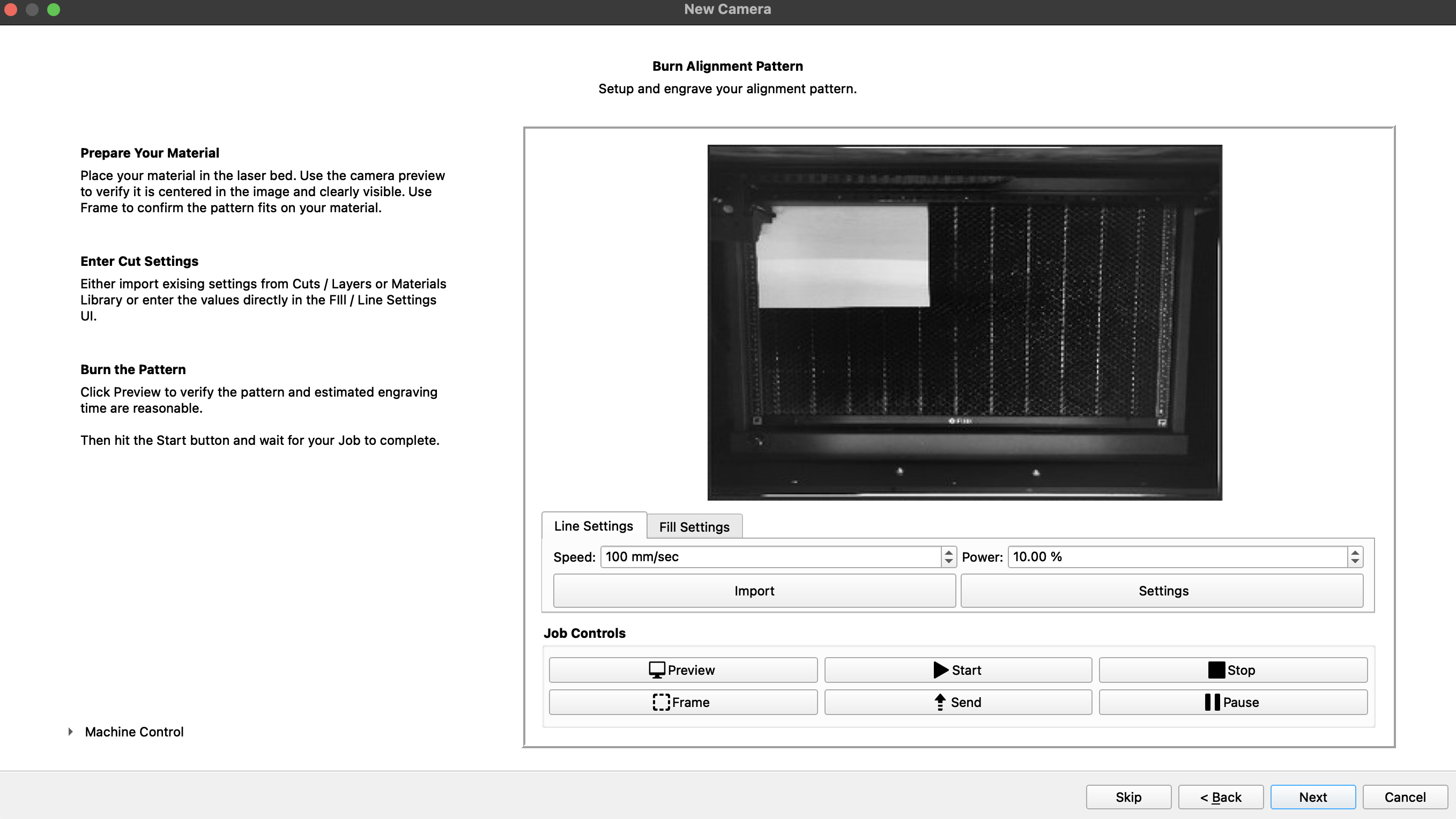

Mettere a fuoco le tavole e incidere i target di allineamento

Utilizzare i comandi della macchina per mettere a fuoco sulla superficie delle tavole da 3 mm. Chiudere il coperchio prima dell'incisione.

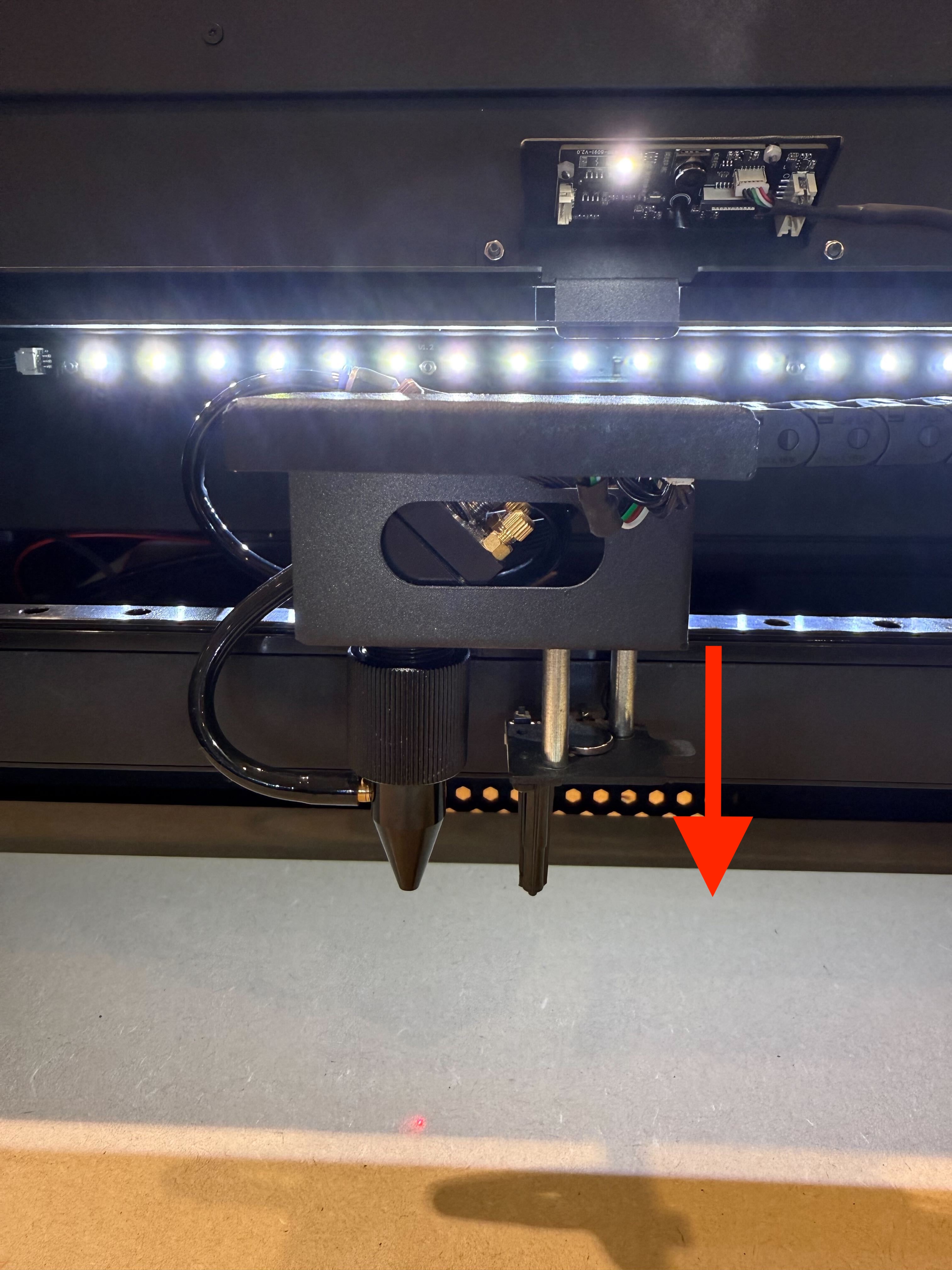

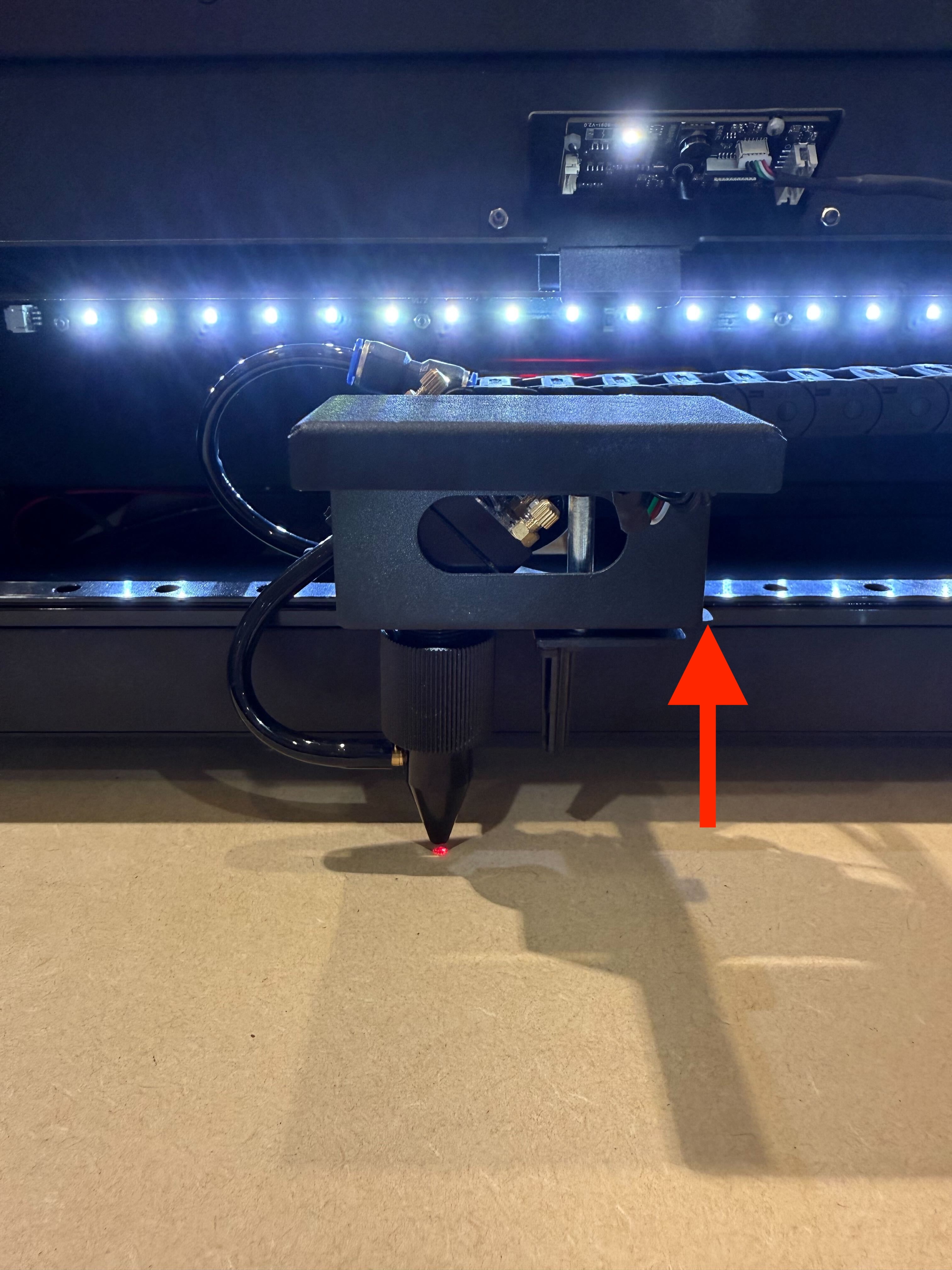

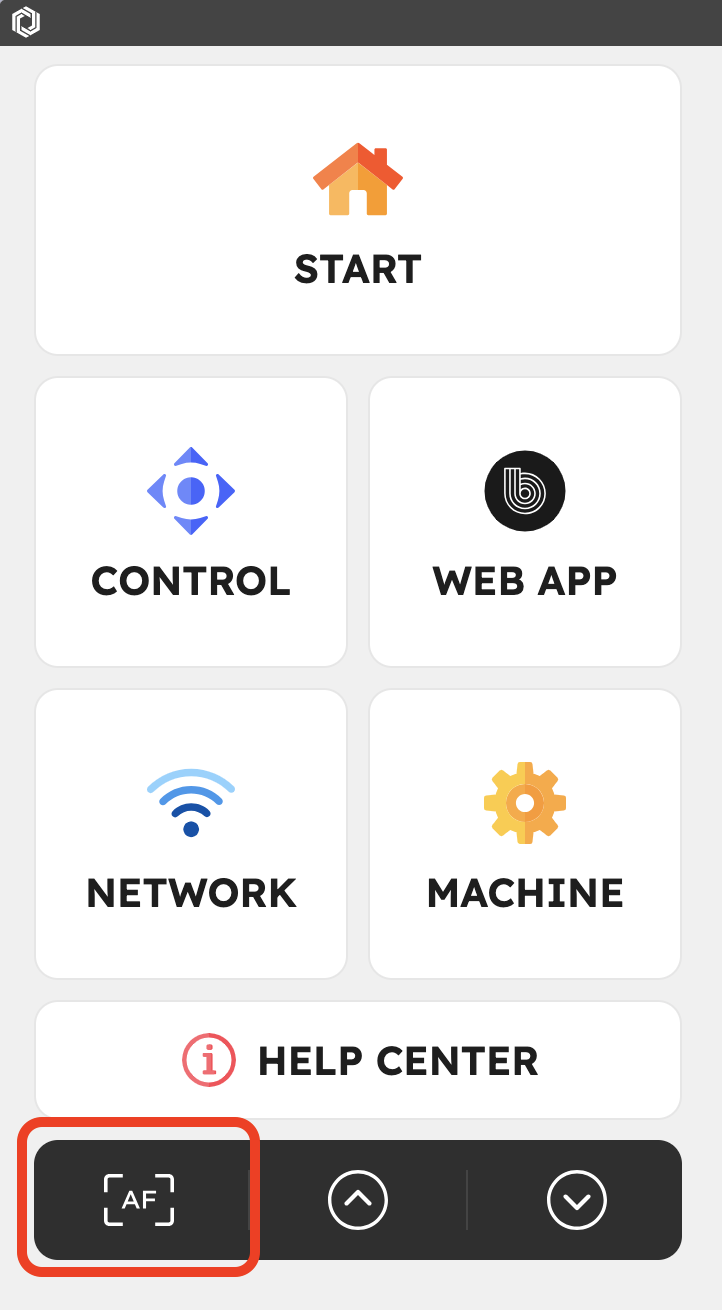

Rilasciare la sonda di messa a fuoco > Premere il pulsante AF sul pannello > Riposizionare la sonda di messa a fuoco. >> Chiudere il coperchio.

Per le tavole di prova sono state utilizzate le seguenti impostazioni di incisione:

Velocità: 100 mm/sec
Potenza: 10,00%

Verificare che le impostazioni siano adatte al materiale in uso, quindi avviare l'incisione. Non lasciare la macchina incustodita durante il funzionamento del laser.

Passaggio 20

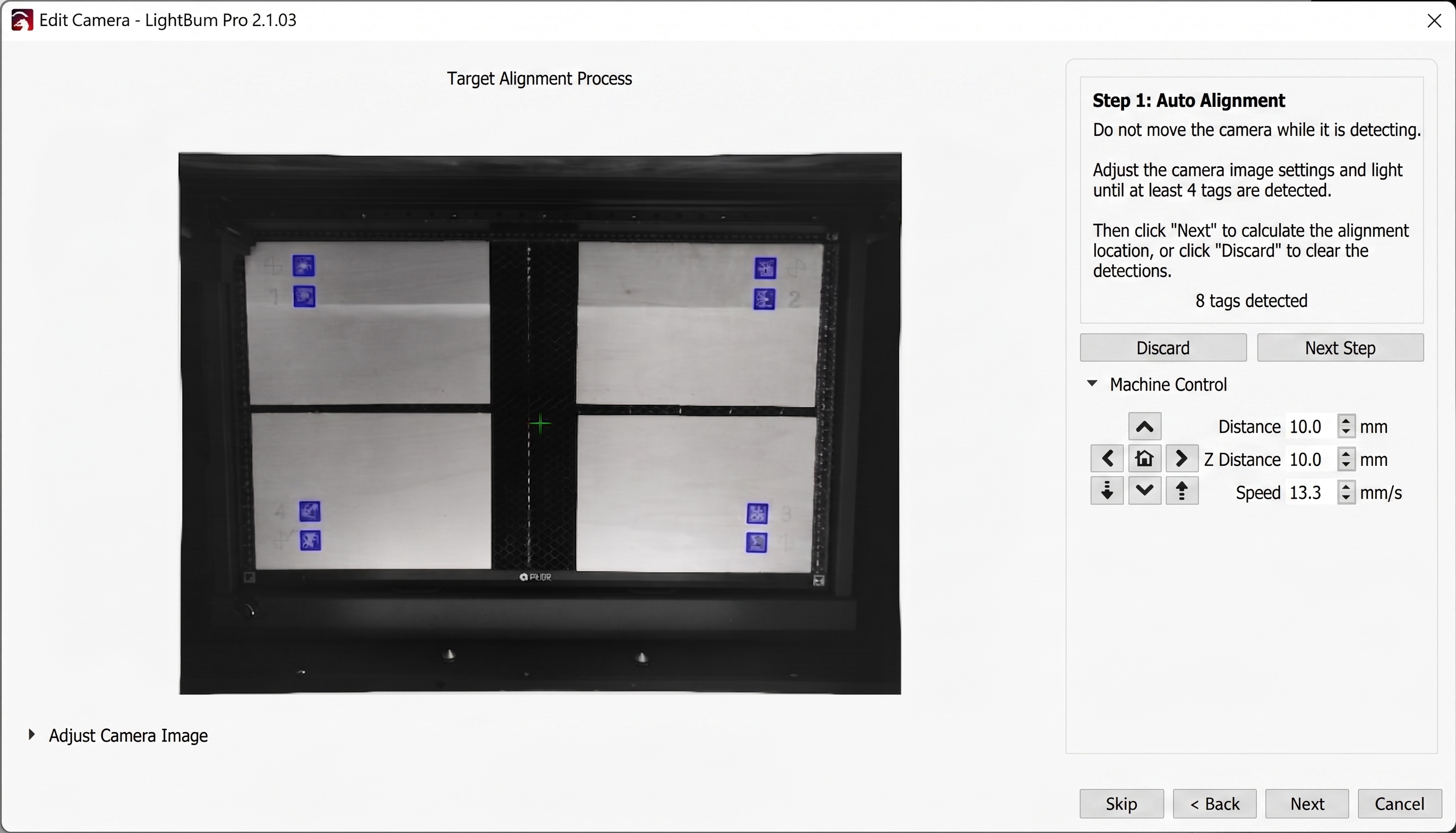

Acquisire, verificare e completare l'allineamento dell'area di lavoro

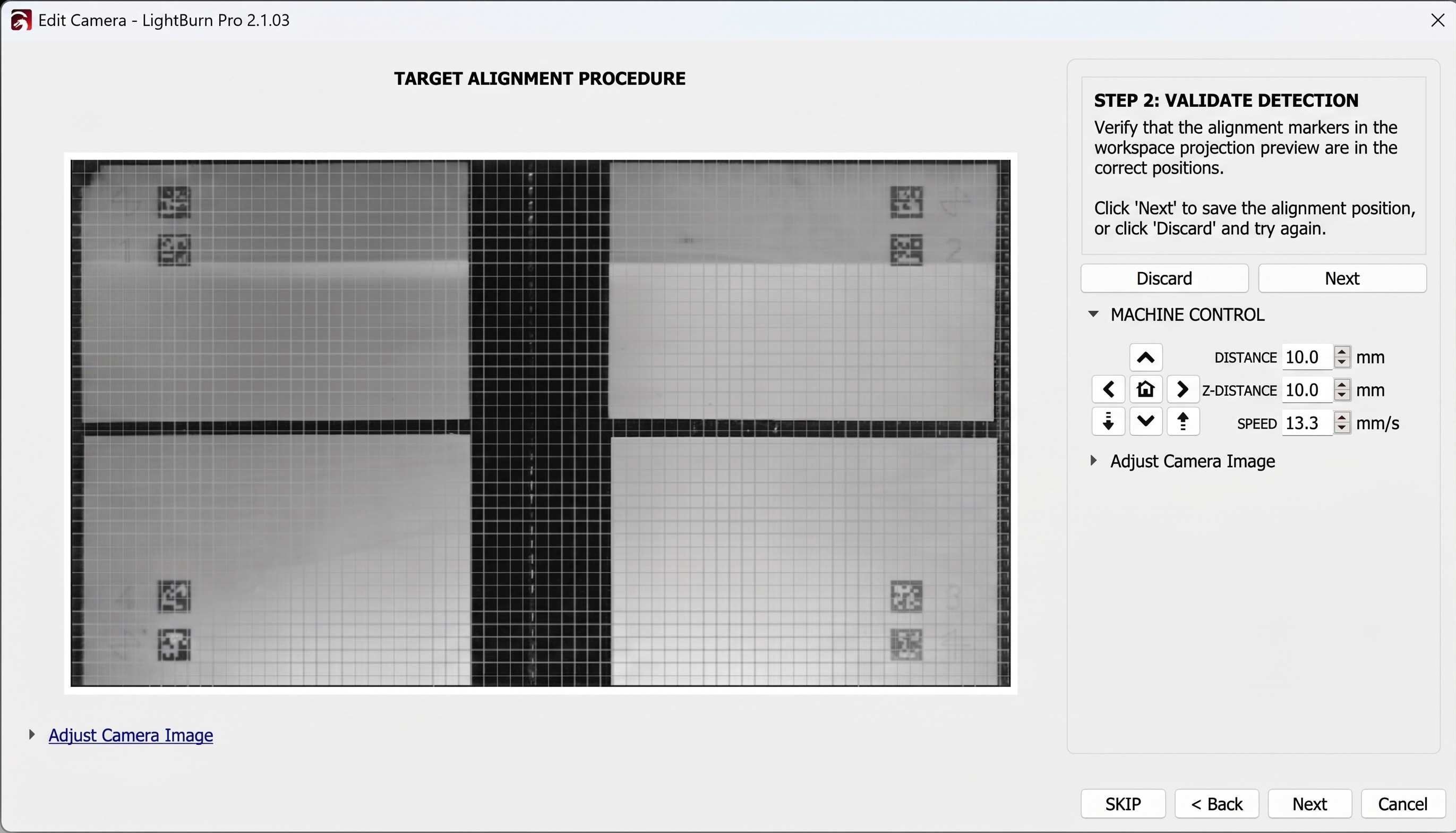

Al termine dell'incisione, aprire il coperchio e aggiornare l'immagine della fotocamera. Nella procedura guidata di allineamento, utilizzare Scarta o acquisire nuovamente l'immagine in modo che LightBurn rilevi i target appena incisi.

LightBurn dovrebbe rilevare otto target in totale. Procedere alla schermata di verifica e confermare che:

Tutti gli otto target siano rilevati.
Nessun target angolare sia mancante, tagliato o identificato erroneamente.
La griglia sovrapposta sia visibile e copra l'intera area di lavoro.
Le posizioni dei target corrispondano ai segni incisi.

Se i target sono difficili da riconoscere, utilizzare Regola immagine fotocamera per modificare l'esposizione, rimuovere i riflessi e acquisire nuovamente l'immagine. Se un target è fuori dal campo visivo della fotocamera, riposizionare le tavole e ripetere l'allineamento.

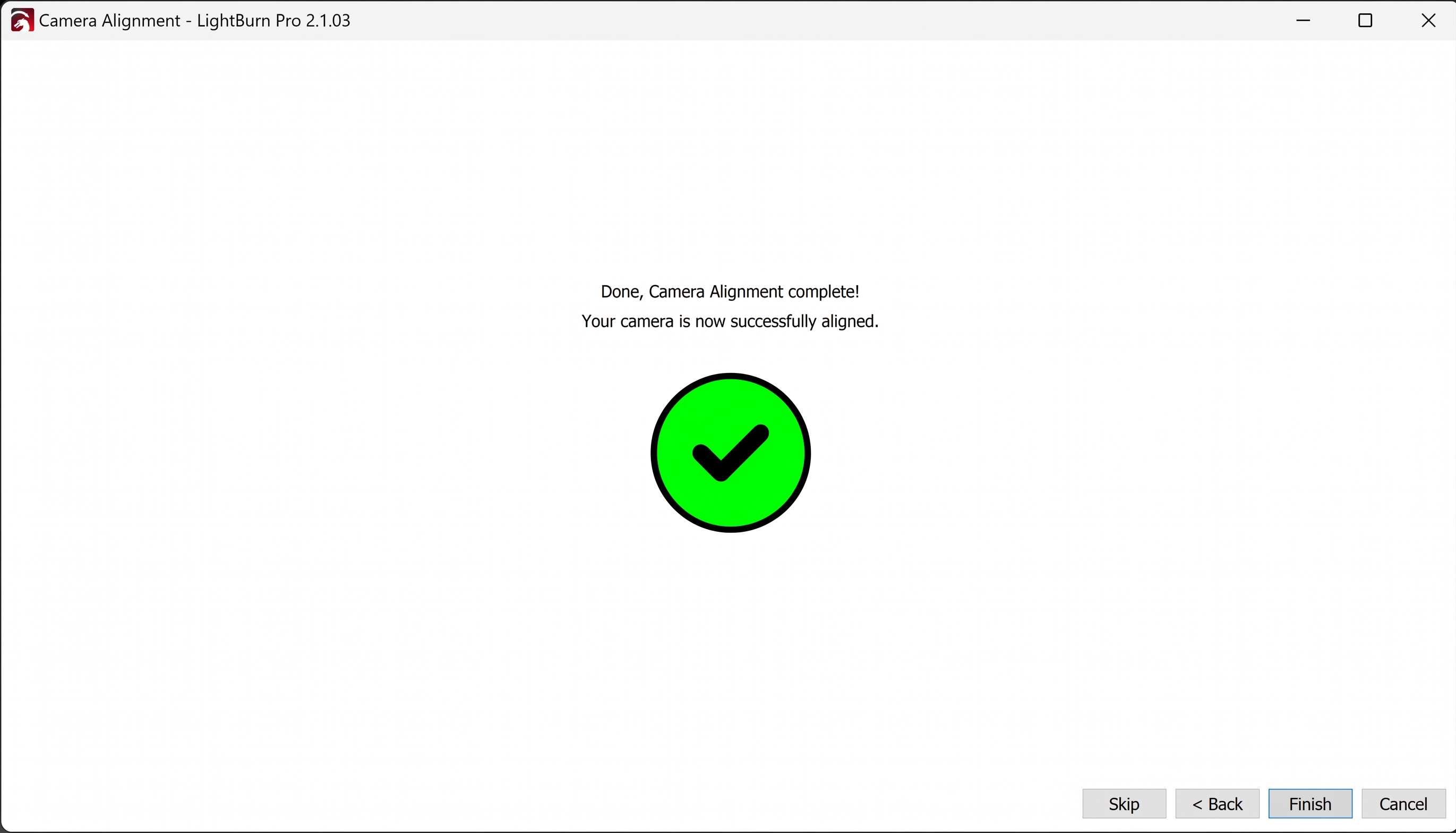

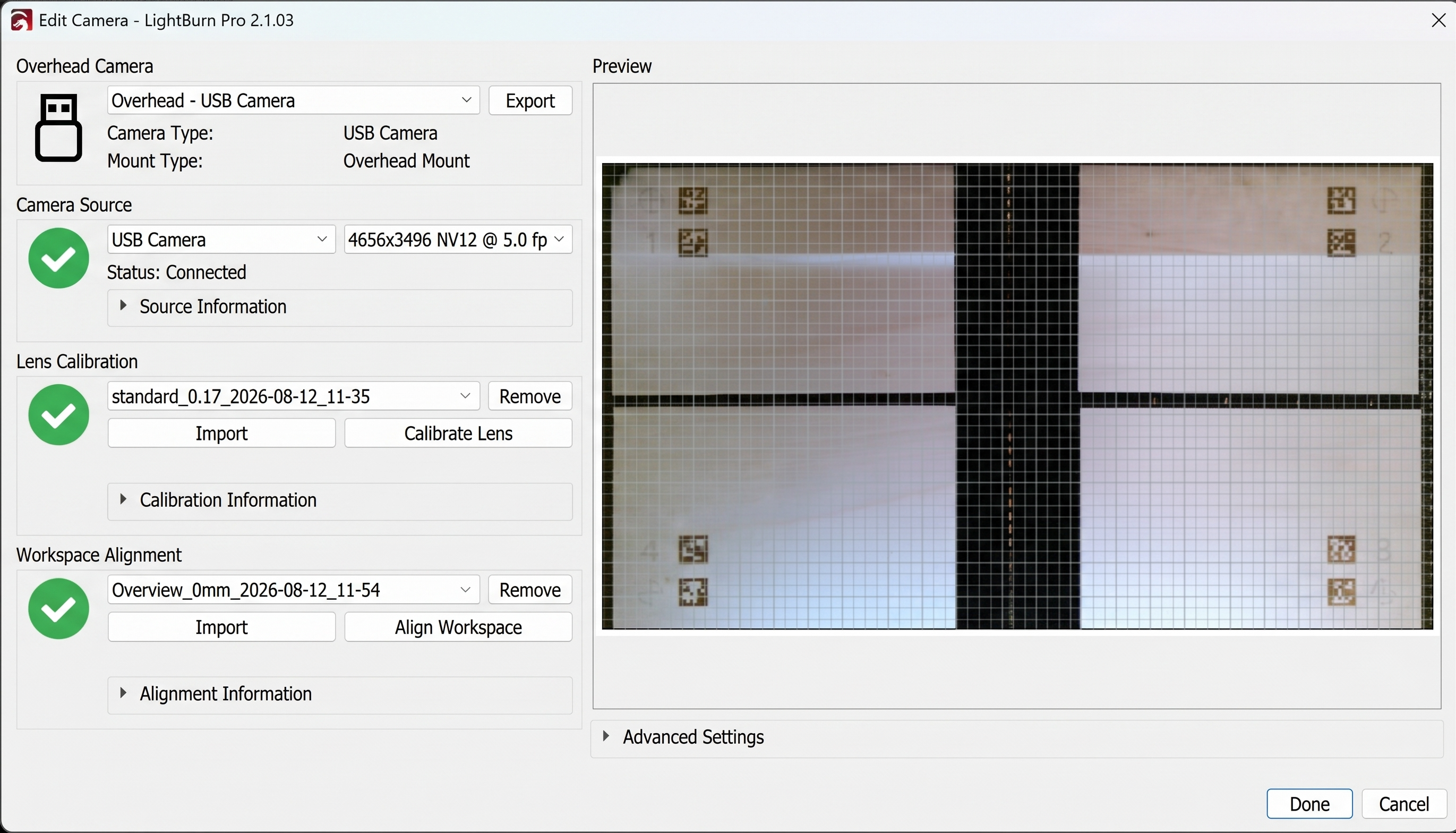

Fai clic su Fine quando la verifica viene superata. Il riepilogo della configurazione della fotocamera dovrebbe mostrare segni di spunta verdi per la sorgente della fotocamera, la calibrazione dell'obiettivo e l'allineamento dell'area di lavoro.

Passaggio 21

Backup dei dati di calibrazione della fotocamera

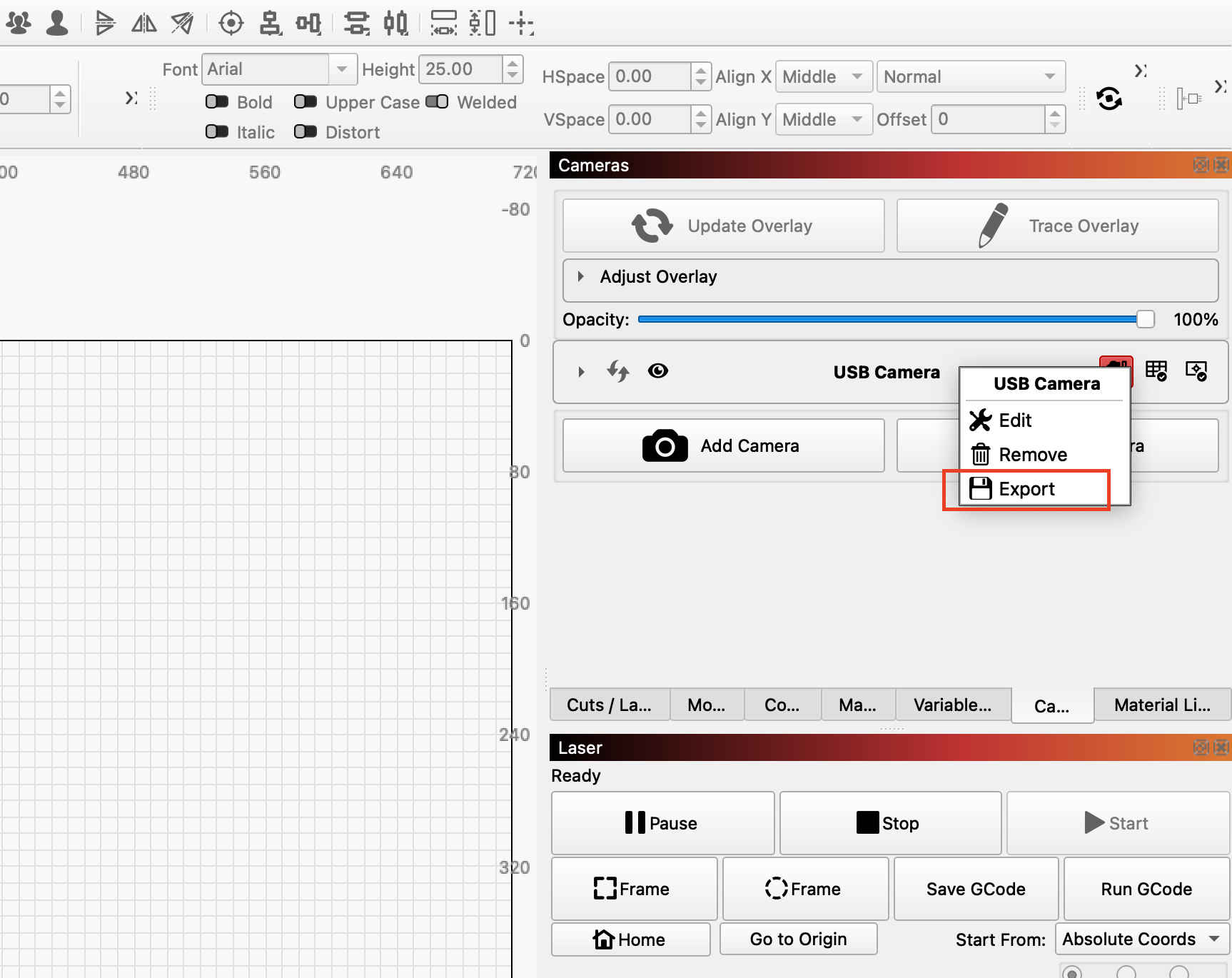

L'esportazione dei dati di calibrazione consente di evitare una nuova calibrazione in caso di cambio computer. Seguire questi passaggi: Esporta: In Fotocamere >> fare clic con il tasto destro su Fotocamera USB > Esporta fotocamera.

Utilizzo dell'anteprima della fotocamera calibrata

Tornare al pannello Fotocamera e fare clic su Aggiorna sovrapposizione per acquisire l'area di lavoro corrente. Posizionare il progetto sull'immagine della fotocamera e verificarne la posizione prima di avviare un lavoro. Eseguire una nuova calibrazione se la fotocamera viene spostata, il supporto si allenta, la geometria della macchina cambia o la sovrapposizione non corrisponde più all'area di lavoro fisica.
