3-3 HEXA RF - Guida all'incisione passthrough

Descrizione

La funzione di Incisione Passthrough viene utilizzata per incidere oggetti lunghi che superano l'area di lavoro standard. Aiuta gli utenti a dividere automaticamente i file di progettazione di grandi dimensioni in più aree di lavoro, rendendo semplice l'incisione segmento per segmento.

Limitazioni

A causa delle limitazioni fisiche dello slot passthrough di HEXA RF, si raccomanda che la larghezza del materiale non superi i 500mm, mentre la lunghezza è illimitata.

Prima di Iniziare

Assicurarsi che il modulo di Incisione Passthrough sia installato correttamente. Fare riferimento al tutorial al link sottostante. Se l'installazione è già stata completata, saltare questo passaggio.

Guida all'Installazione Hardware Passthrough

Passaggio 1 - Abilitare l'Incisione Passthrough

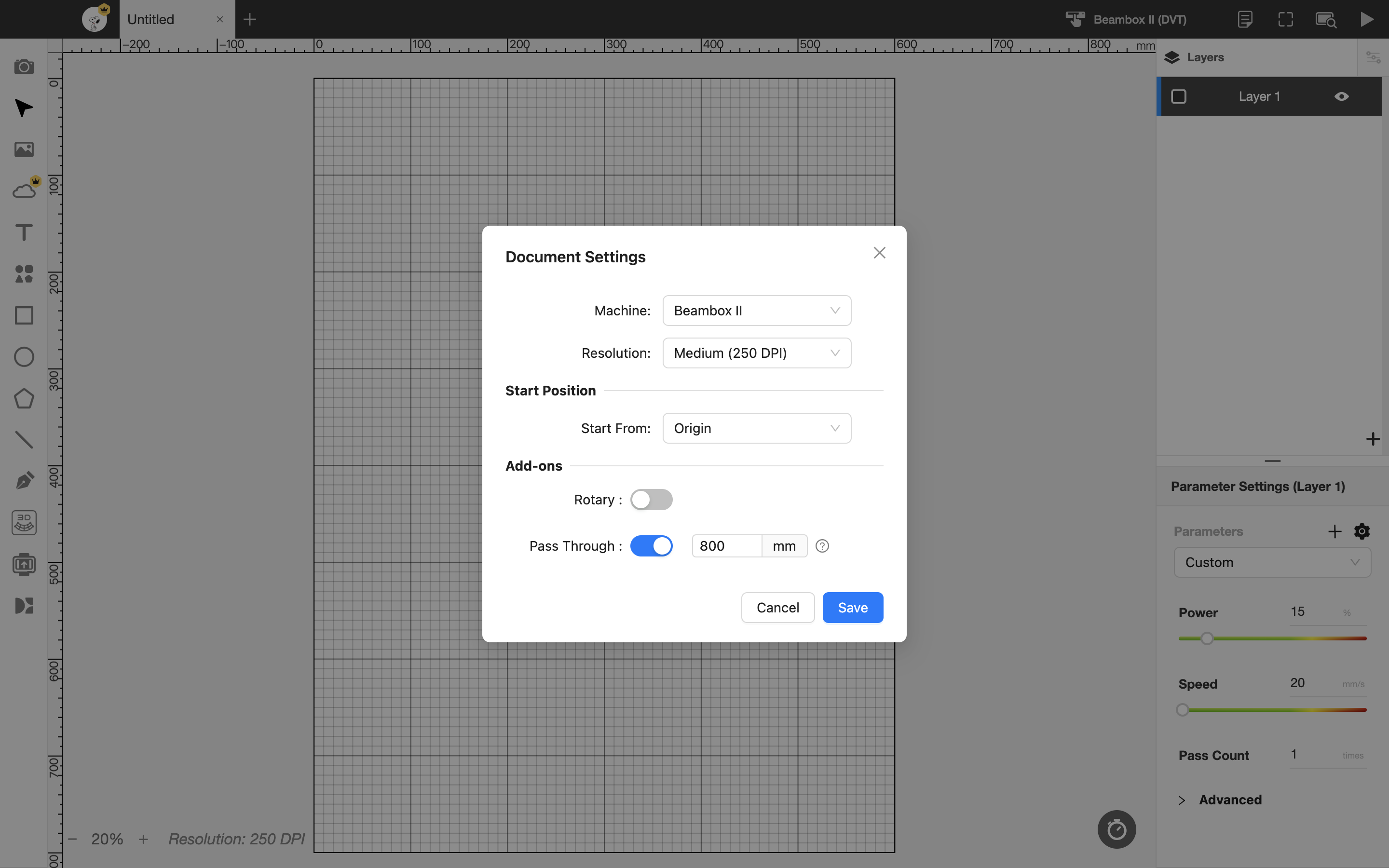

Abilitare l'interruttore Incisione Passthrough nelle Impostazioni Documento e inserire le dimensioni desiderate dell'area di lavoro.

Passaggio 2 - Importare l'Oggetto

Importare l'oggetto (utilizzando un contorno rettangolare come esempio di seguito) e regolarne le dimensioni e la posizione.

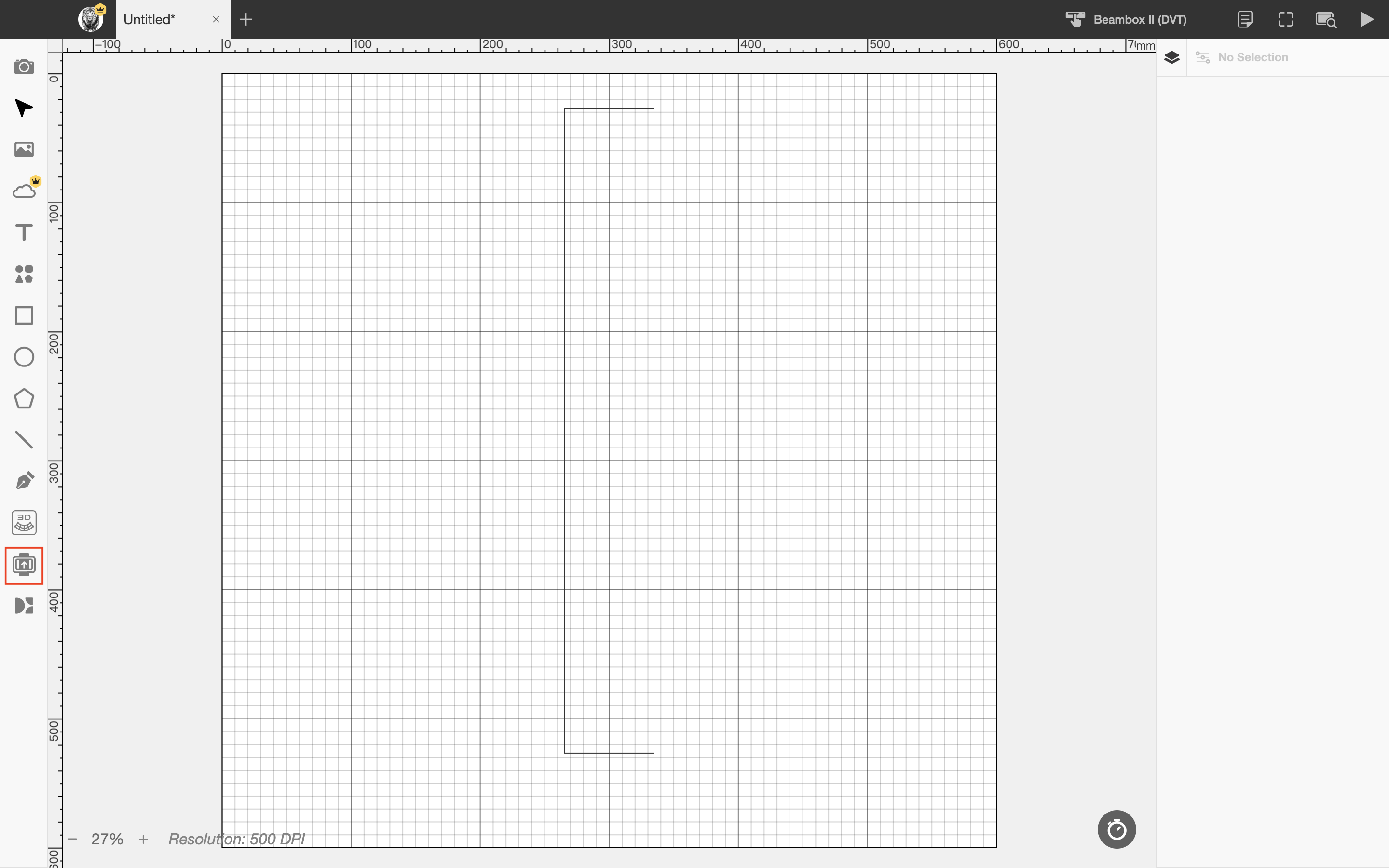

Fare clic sull'icona Incisione Passthrough visualizzata nella barra degli strumenti a sinistra per accedere alla finestra Incisione Passthrough.

Passaggio 3 - Regolare i Parametri di Incisione Passthrough

Descrizione delle Impostazioni

• Lunghezza Oggetto: Visualizza la lunghezza dell'oggetto attualmente selezionato per aiutare a determinare l'altezza di ciascuna area di lavoro.
• Altezza Area di Lavoro: È possibile impostare in quanti segmenti di lavoro questo oggetto passthrough verrà diviso per il taglio, ed è possibile ispezionare il contenuto di incisione di ciascun segmento nella finestra.
• Livello di Riferimento: Questo livello serve come riferimento e fornisce solo una funzione di visualizzazione dell'allineamento; non verrà effettivamente inciso.
• Segni di Allineamento: I segni di allineamento sono due segni triangolari che devono essere incisi attraverso il materiale principale e il materiale ausiliario. Quando si sposta la tavola dopo ogni segmento di incisione, è possibile utilizzare i segni triangolari per assistere nell'allineamento.

	1. Lunghezza dell'oggetto
	2. Area di lavoro (Altezza)
	3. Livello di riferimento
	4. Marcatori di allineamento

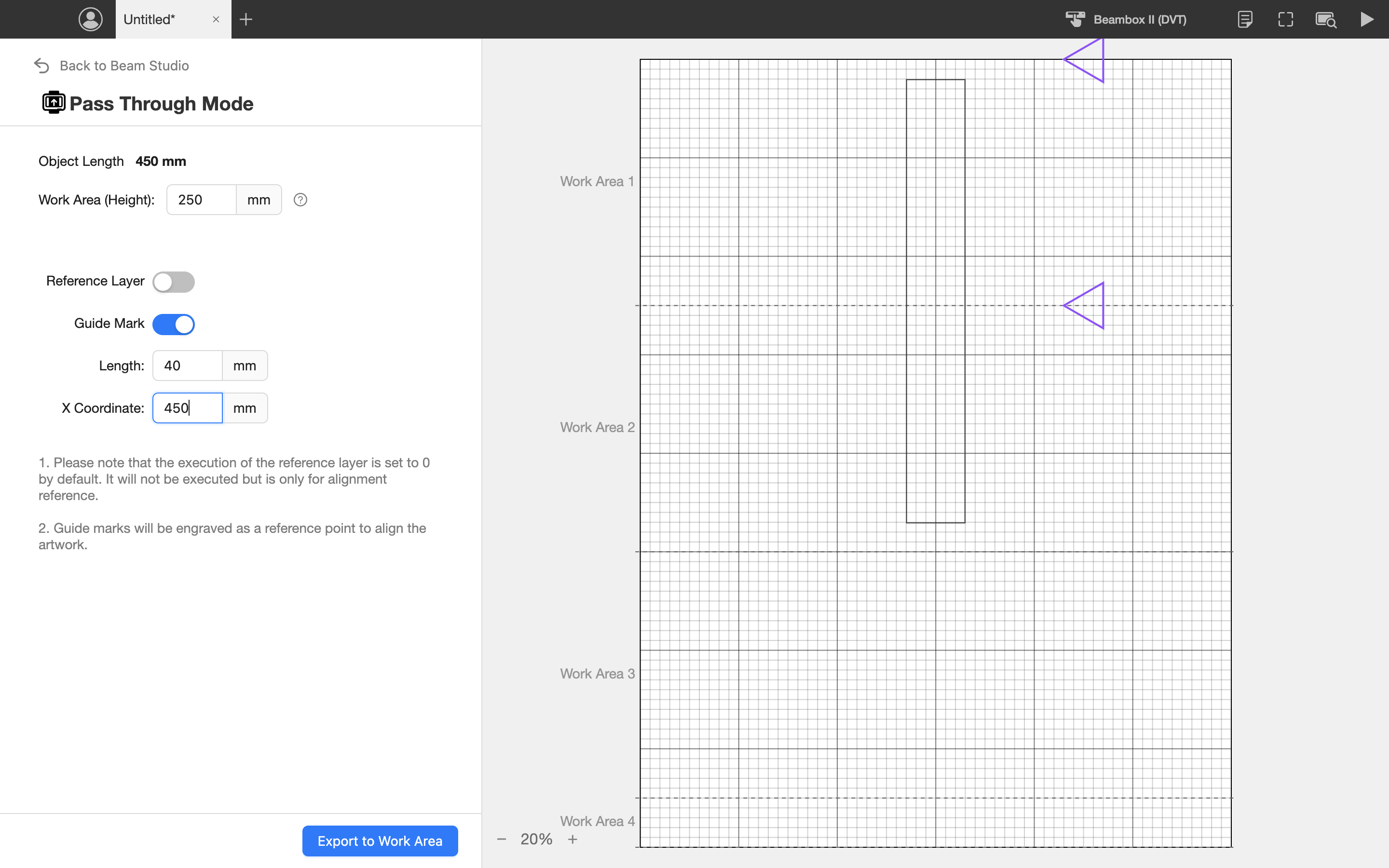

Utilizzando la figura seguente come esempio, la lunghezza dell'oggetto è di 450mm. Se l'altezza dell'area di lavoro è impostata su 250mm, questo oggetto verrà suddiviso in due segmenti totali.

La linea tratteggiata indica il punto di divisione per ciascuna area di lavoro.

Si raccomanda generalmente di ridurre al minimo il numero di segmenti per evitare potenziali disallineamenti nei punti di giunzione dovuti a piccoli errori.

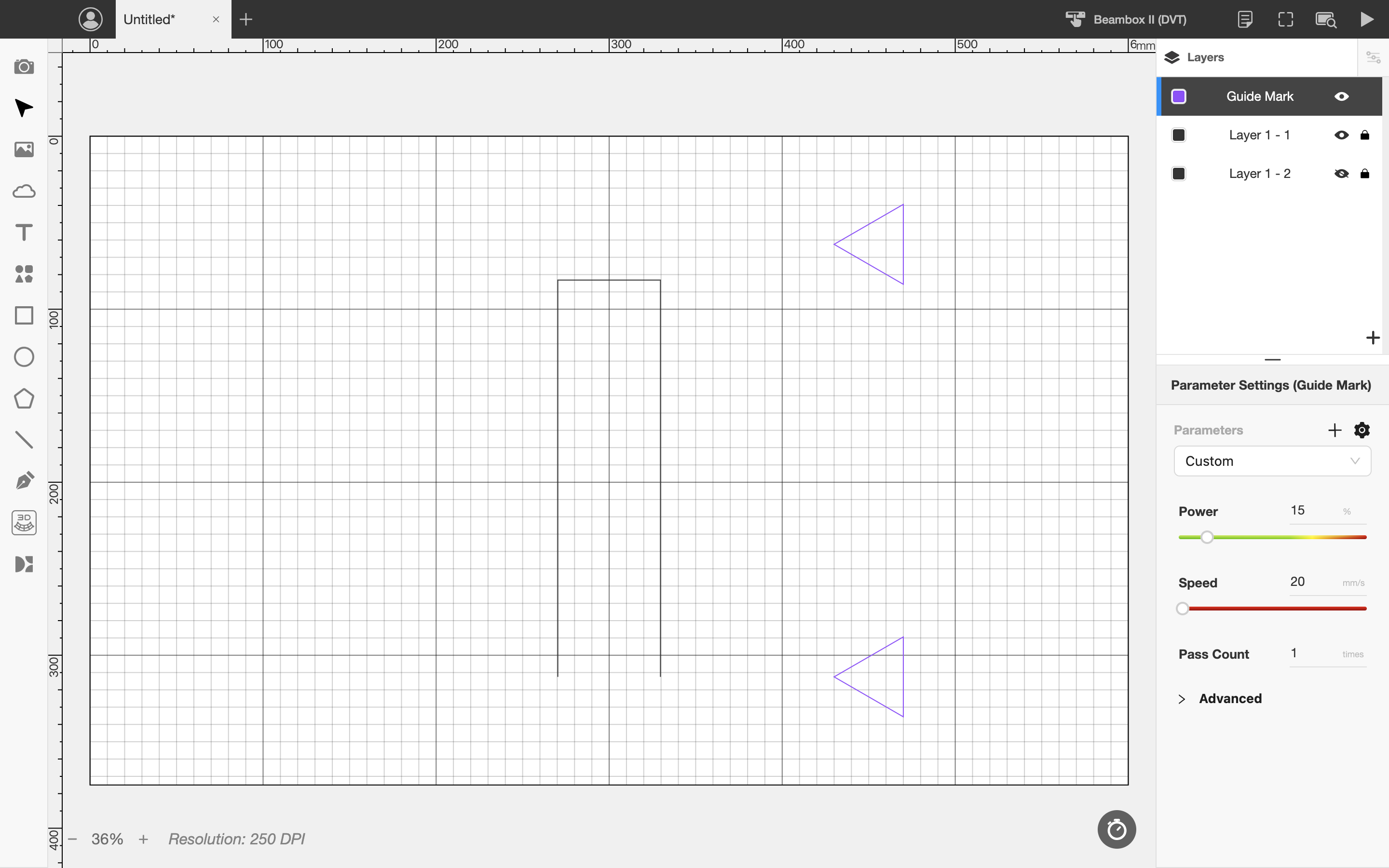

Esportare il file di progetto dopo aver completato le impostazioni.

Passaggio 4 - Processo di incisione

Se si utilizzano marcatori di allineamento, sarà necessario preparare una tavola di materiale ausiliario.

Passaggio 4.1 - Preparazione per l'incisione

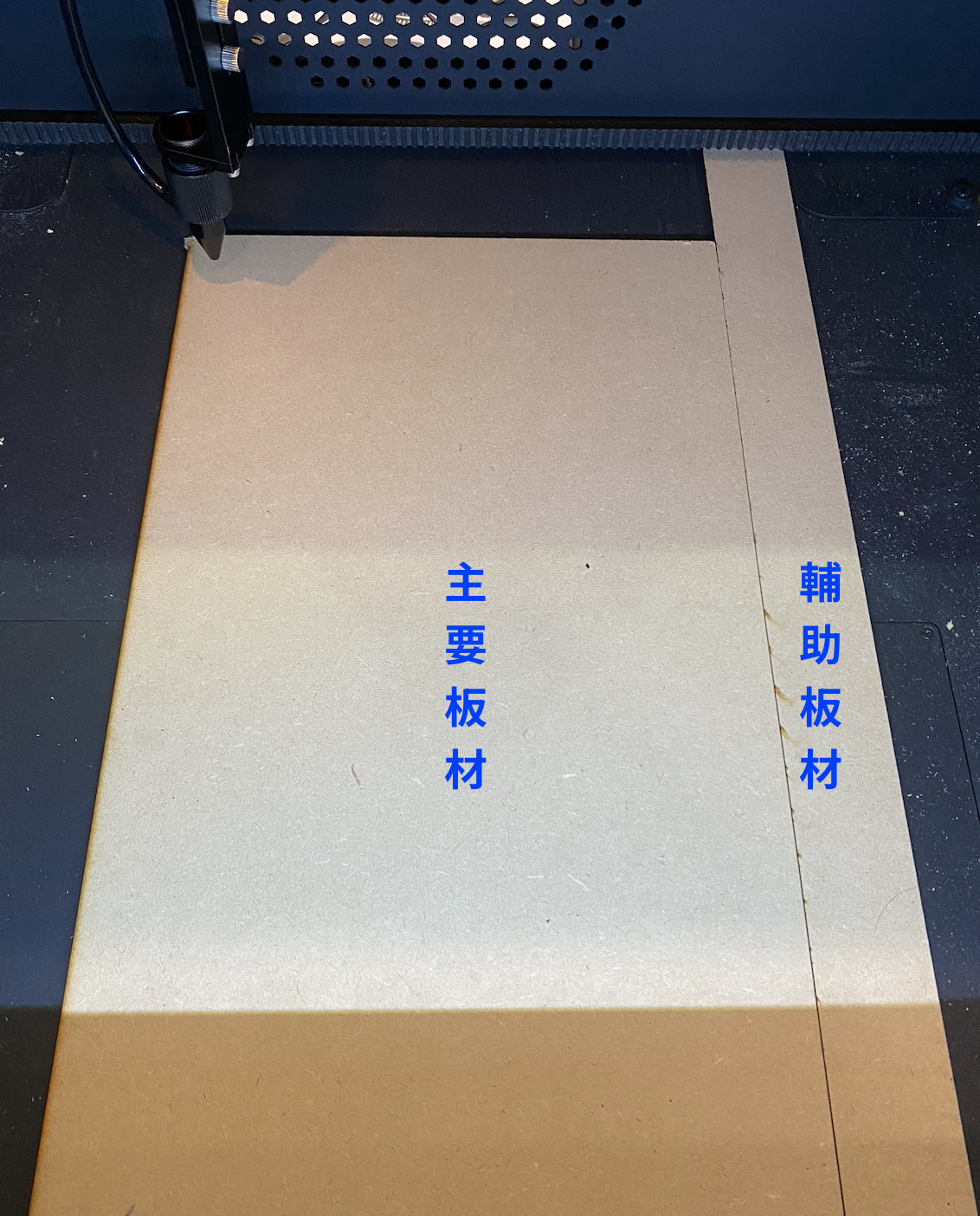

Fissare il materiale ausiliario accanto al materiale principale.

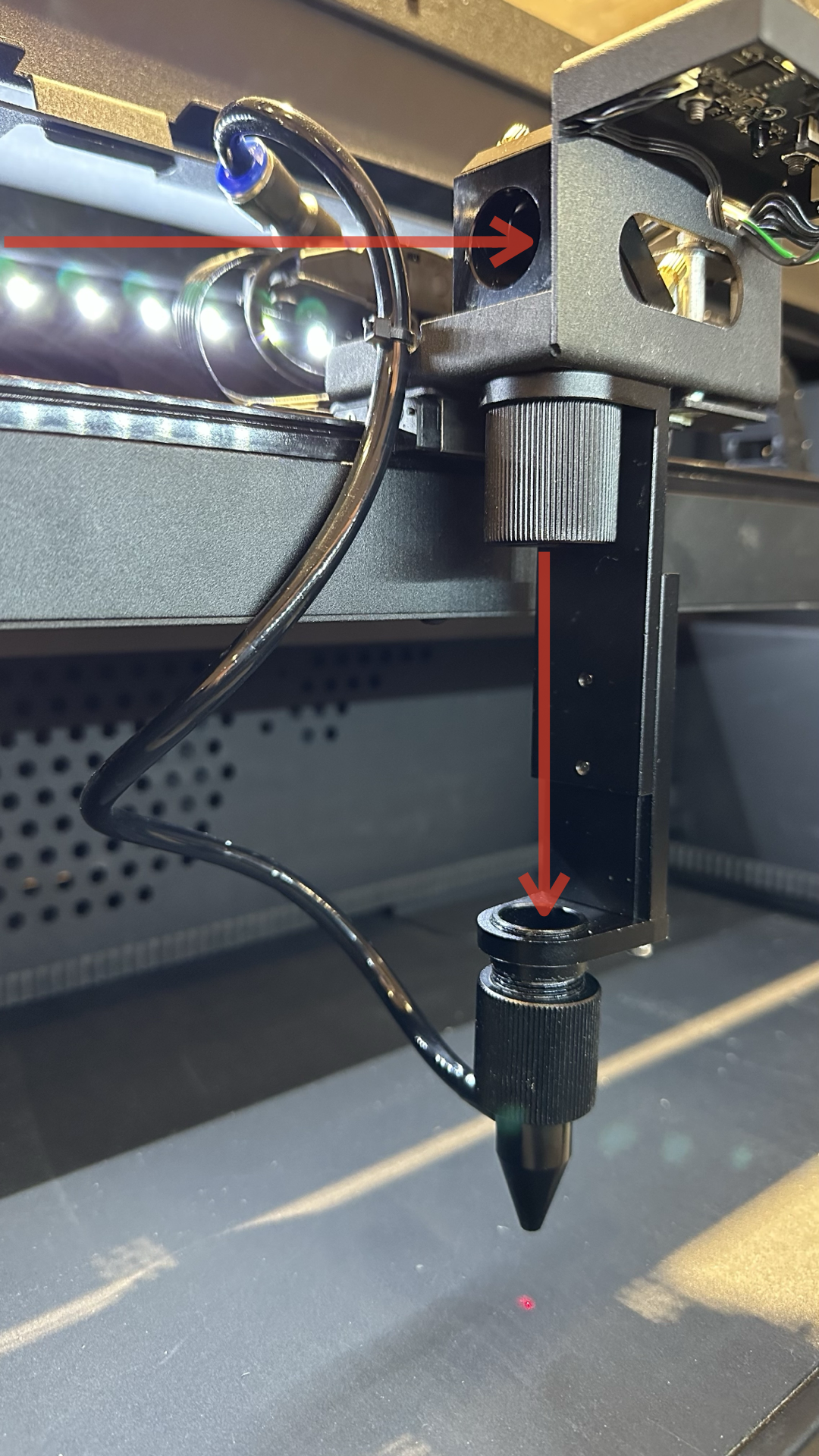

Abilitare "Inizia dalla posizione corrente" e spostare la testa laser nell'angolo superiore sinistro del materiale da incidere.

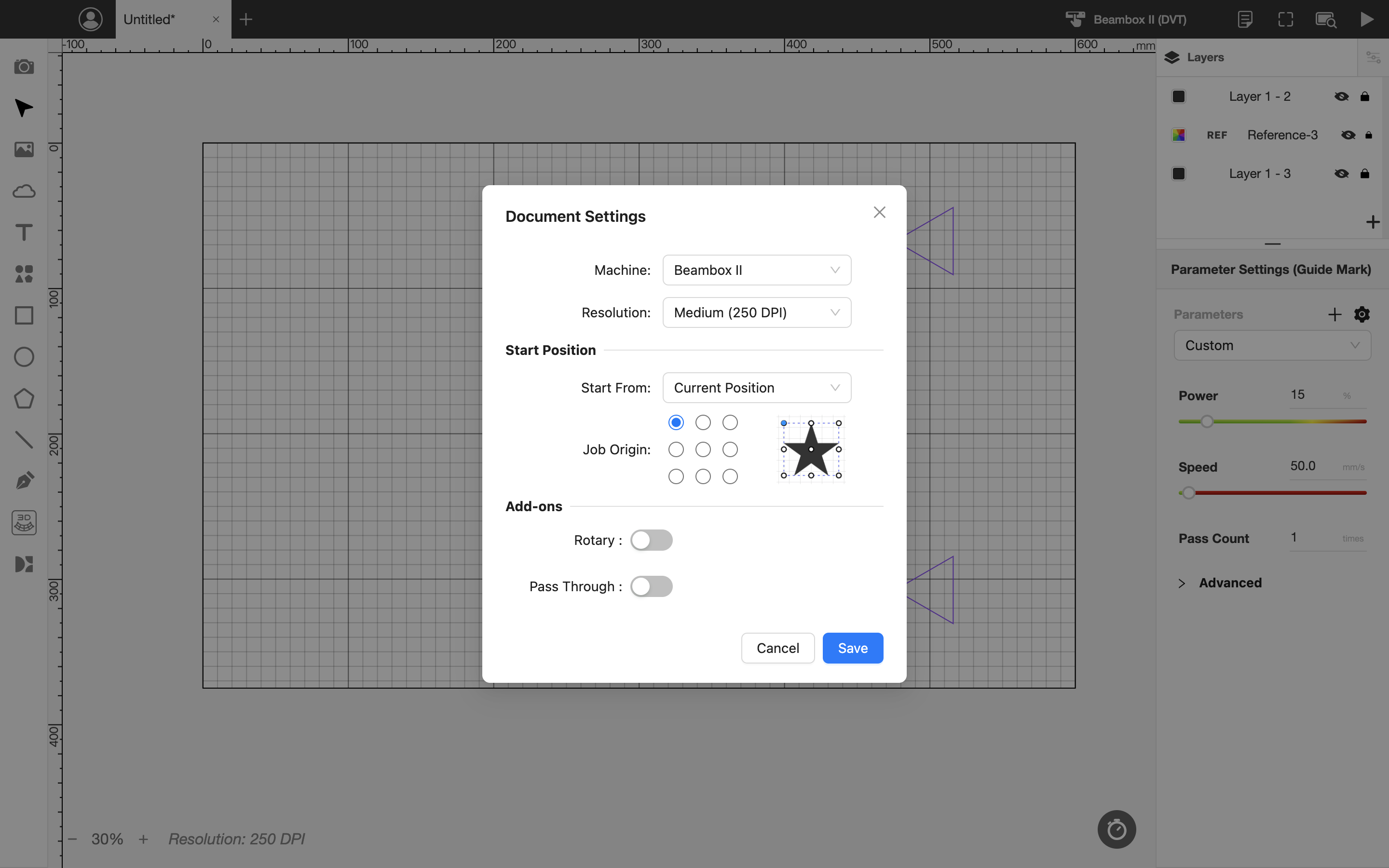

Abilitare "Inizia dalla posizione corrente" e impostare il punto di partenza nell'angolo superiore sinistro.

(È possibile utilizzare anche "Inizia dall'origine", ma si prega di notare che il tubo laser deve essere spostato sul lato destro per evitare errori di azzeramento.)

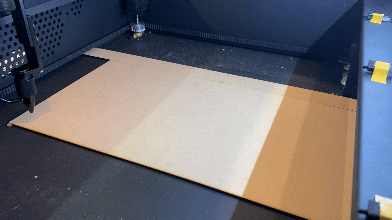

Utilizzare "Inquadratura" per confermare la posizione di incisione del primo segmento del progetto.

Nota: disattivare il livello di riferimento durante l'inquadratura.

Confermare la posizione dei marcatori di allineamento utilizzando la posizione di inquadratura; i marcatori devono estendersi sia sul materiale principale che su quello ausiliario.

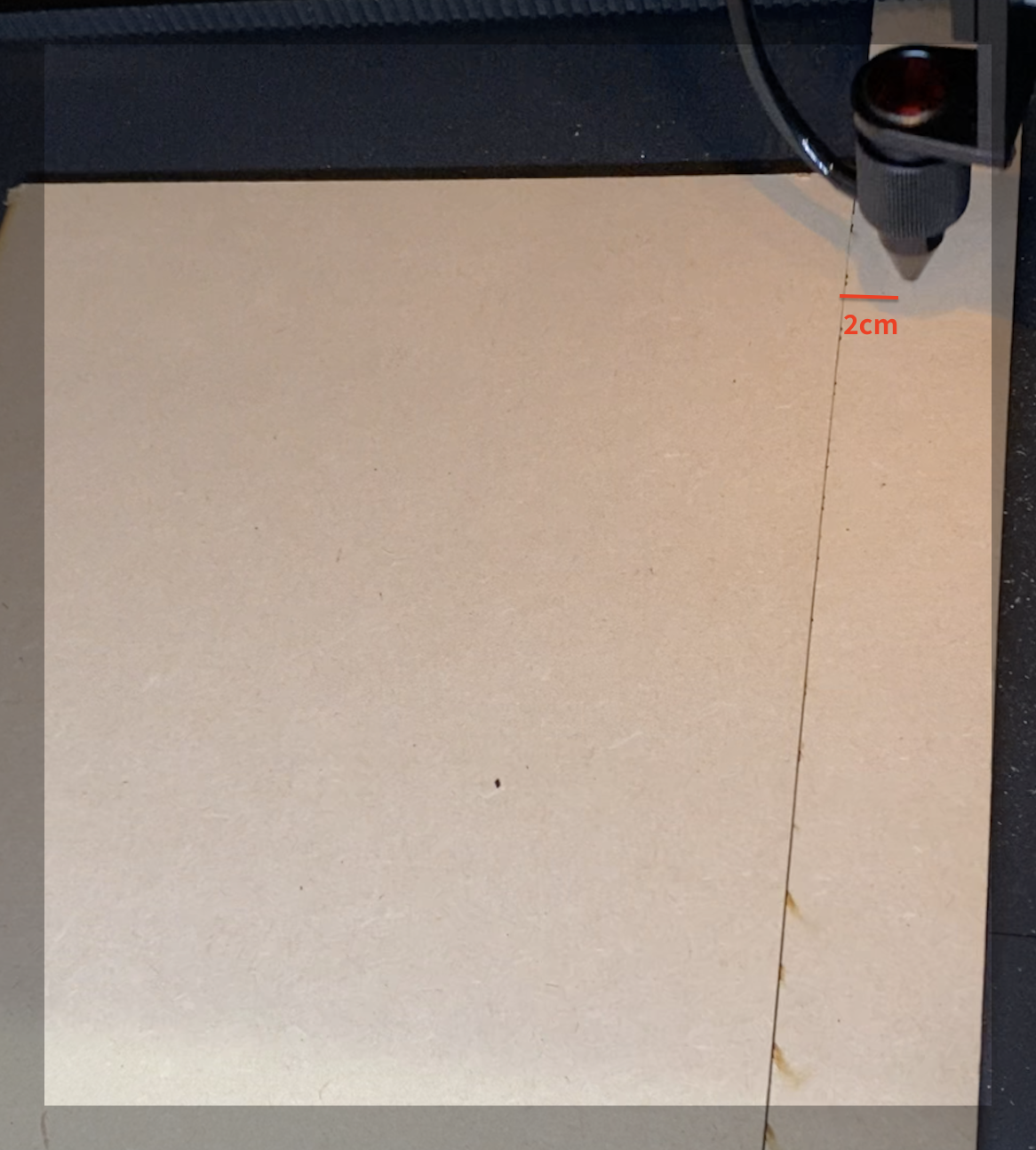

(Utilizzando il marcatore di allineamento predefinito di 4cm come esempio, assicurarsi che la testa laser si estenda di circa 2cm sul materiale ausiliario durante l'inquadratura.)

Passaggio 4.2 - Incisione del primo segmento

Per impostazione predefinita, solo il primo segmento di lavoro e i segni di allineamento sono abilitati quando il file viene esportato. Dopo aver regolato i parametri, è possibile avviare direttamente l'incisione della prima area di lavoro.

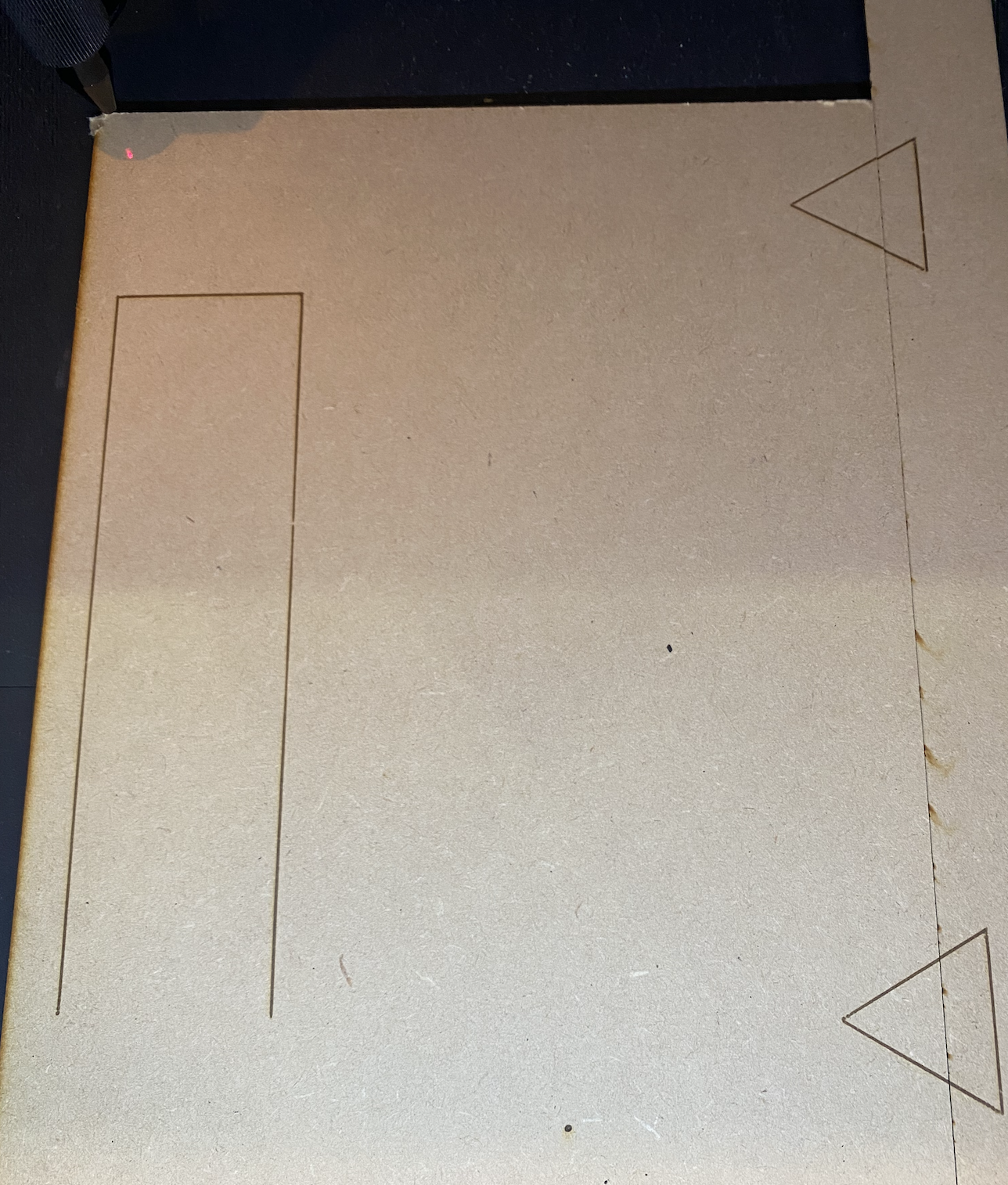

Al termine dell'incisione, una parte del segno di allineamento dovrebbe trovarsi sul materiale ausiliario.

Passaggio 4.3 - Incisione del secondo segmento

Disattivare il livello del primo segmento di lavoro e attivare il livello del secondo segmento di lavoro.

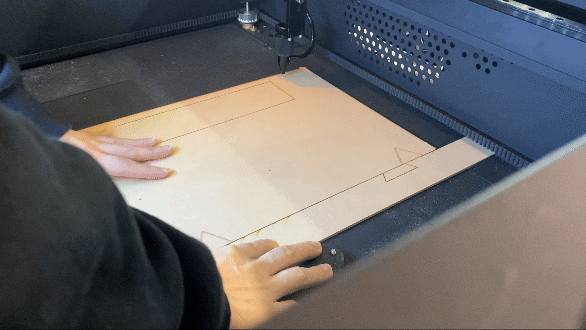

Spostare il materiale principale, allineare il segno di allineamento inferiore sul materiale principale con il segno superiore sul materiale ausiliario, quindi procedere con il secondo segmento dell'incisione.
