HEXA RF - Guida alla Sostituzione della Scheda Madre

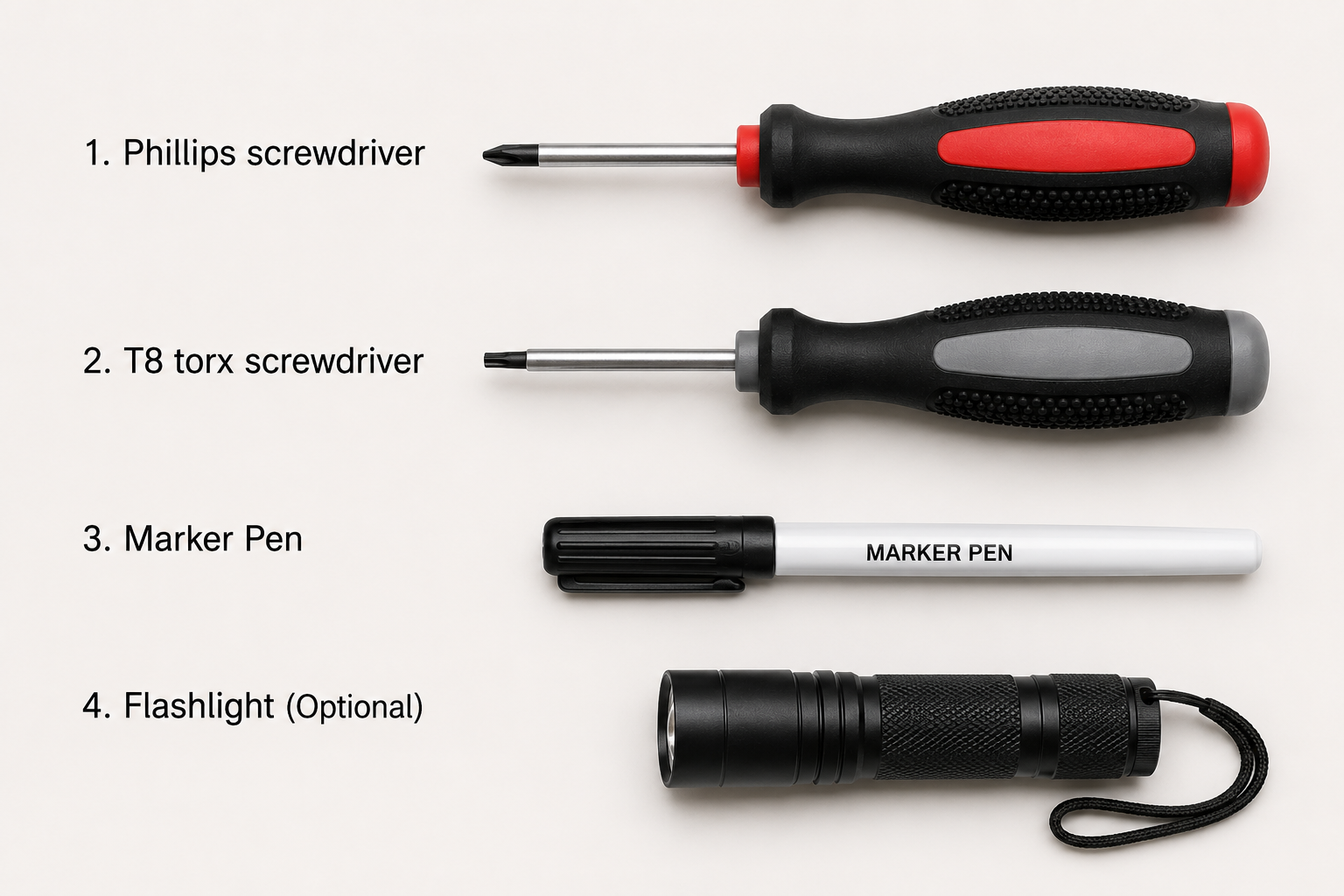

Strumenti

Passaggio 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio 2

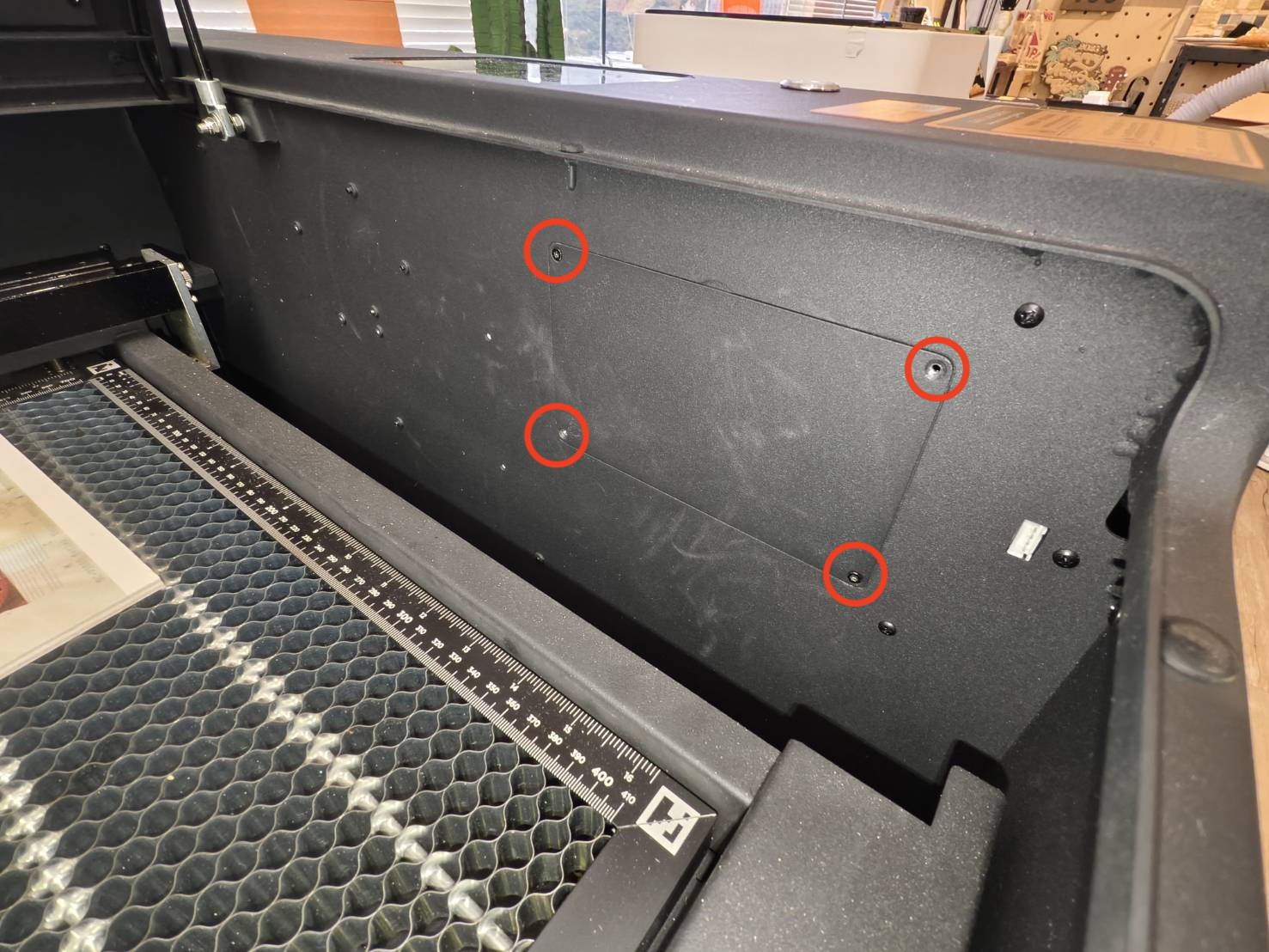

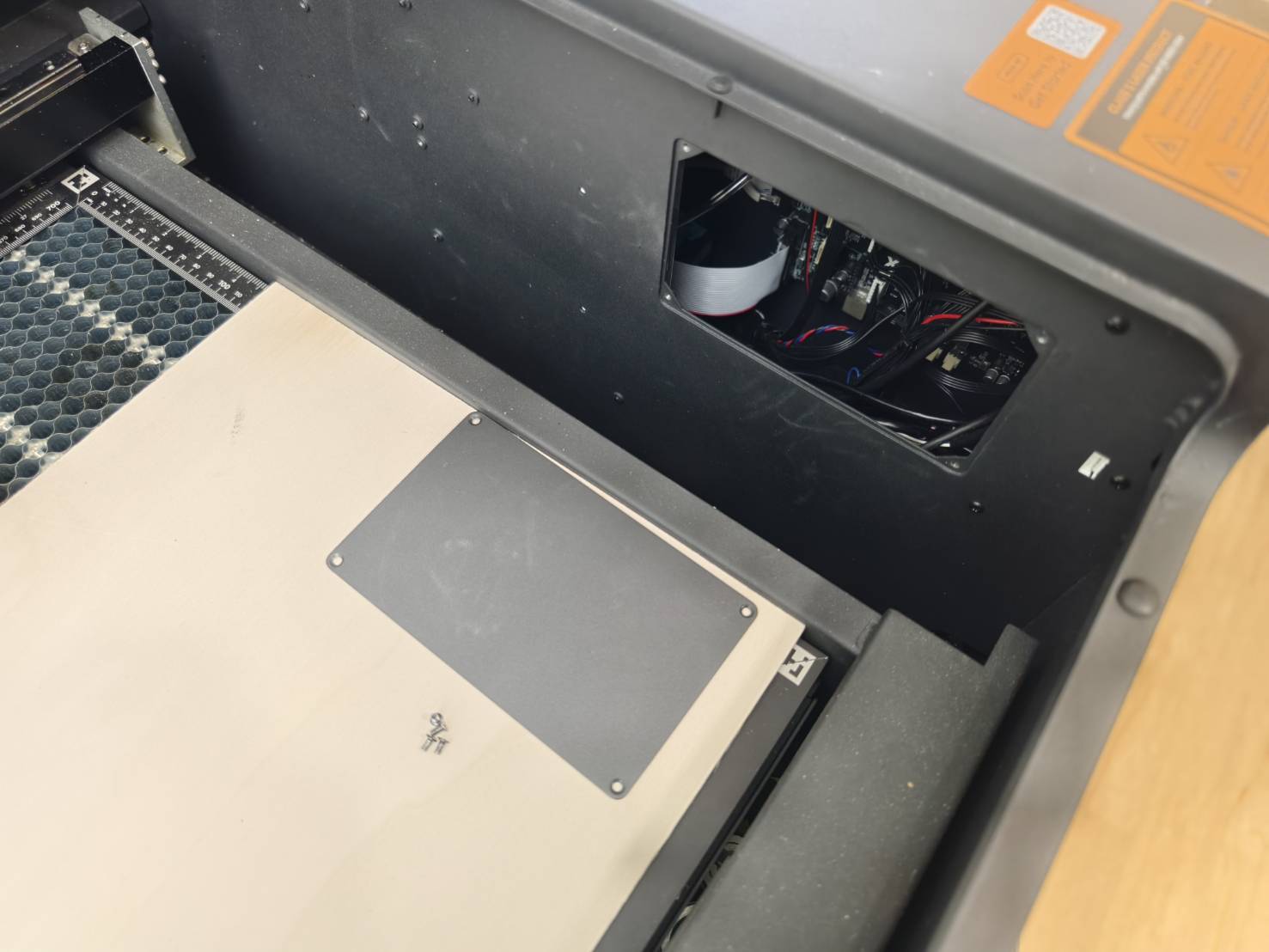

Utilizzare un cacciavite Torx T8 per aprire il coperchio laterale, situato all'interno dell'area di lavoro.

Passaggio 3

Si consiglia vivamente di registrare un video della posizione di ciascun cavo per ricordare dove ricollegarli. (Il video seguente è solo dimostrativo. La disposizione dei cavi potrebbe essere diversa.)

Passaggio 4

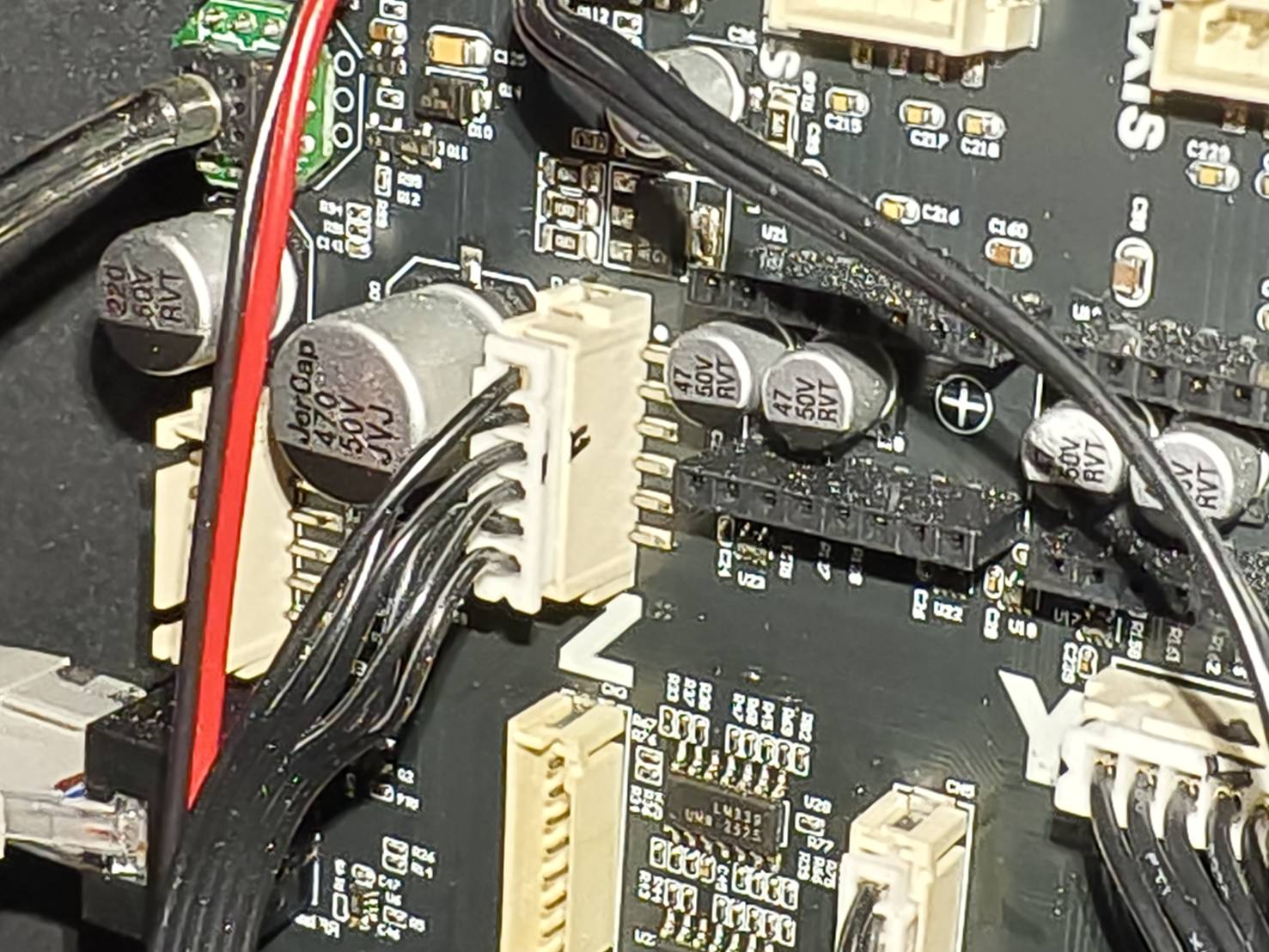

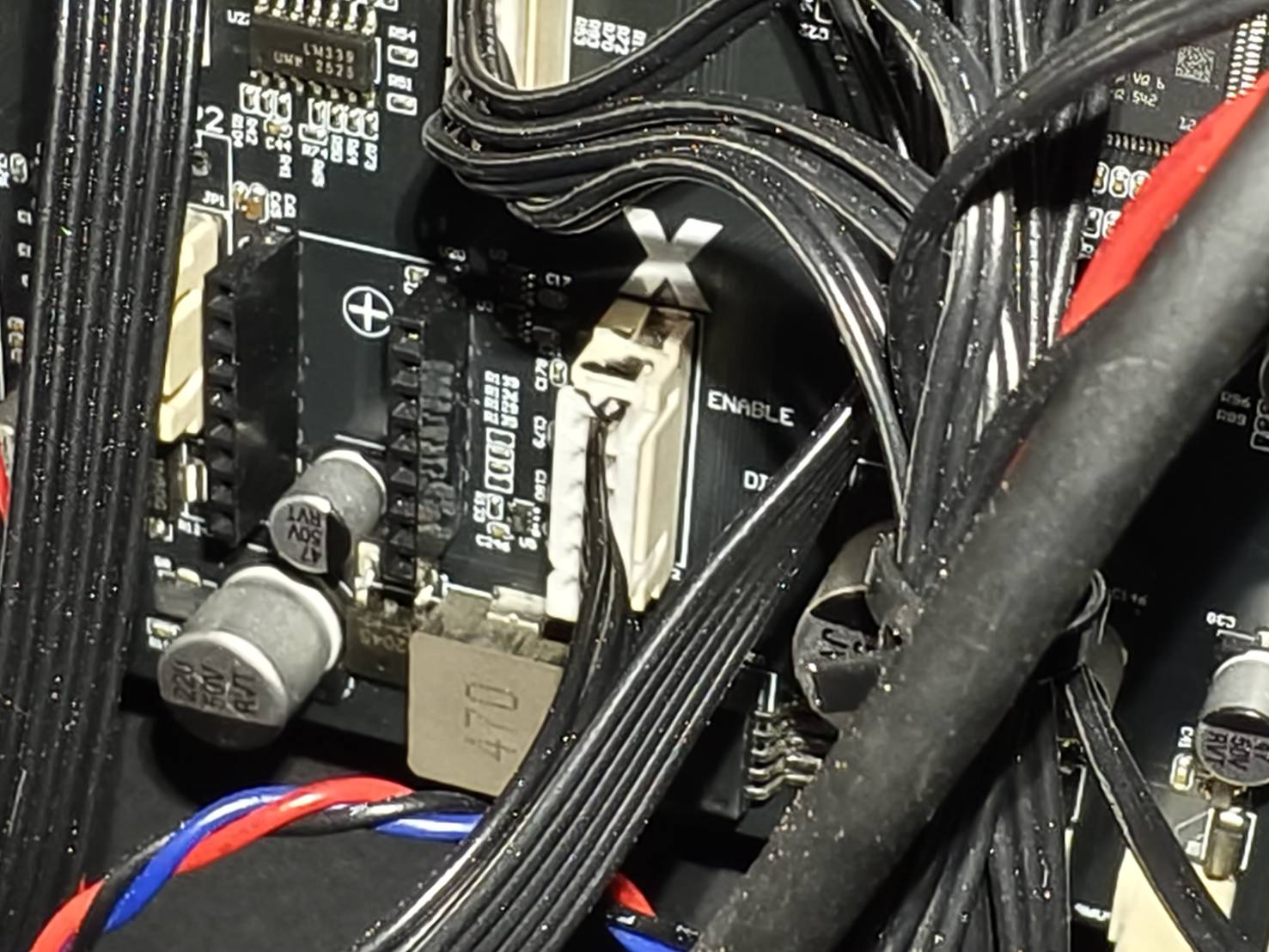

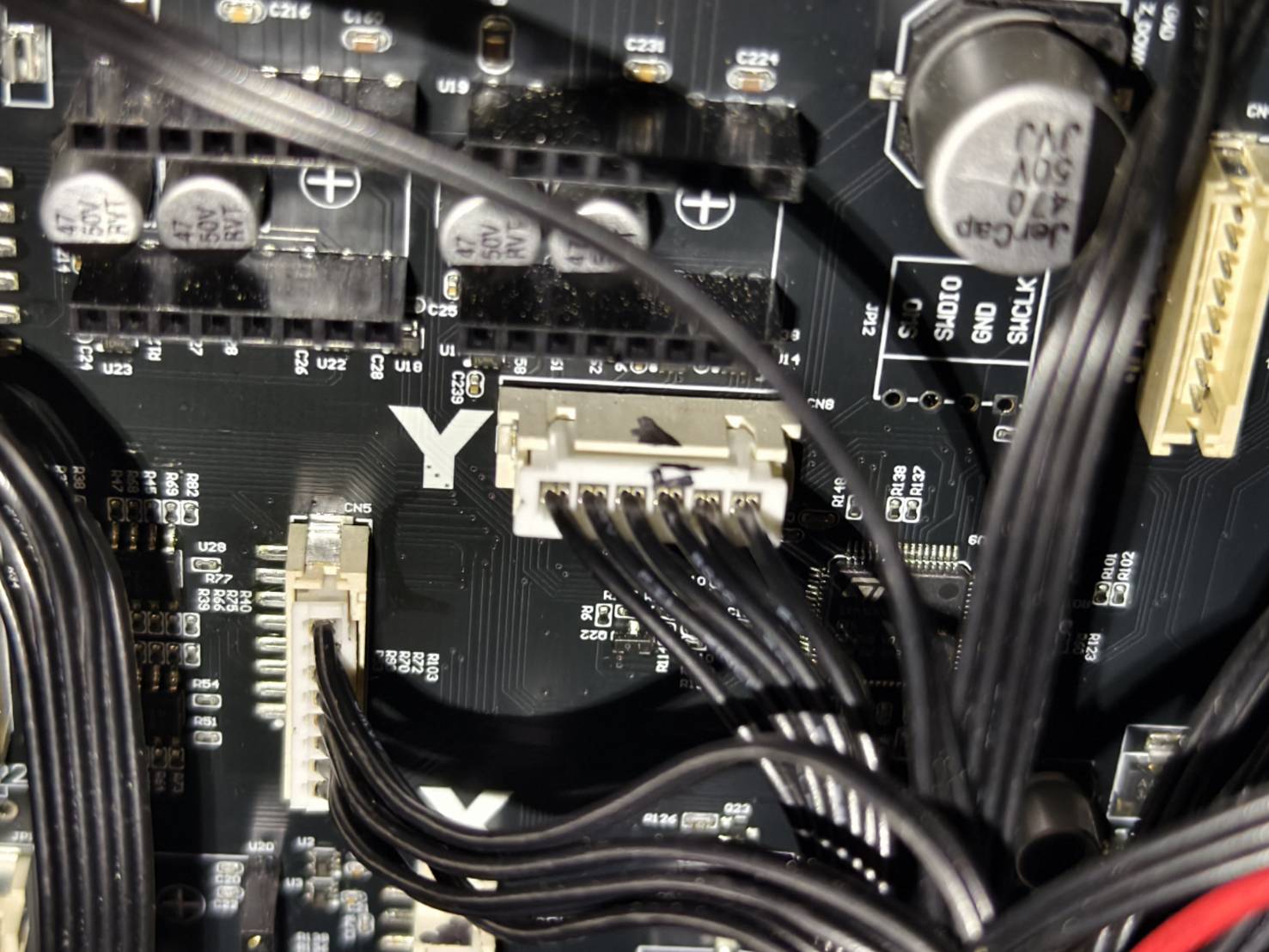

Poiché i cavi dei motori utilizzano lo stesso tipo di connettore sulla scheda madre, contrassegnare i cavi dei motori degli assi X, Y e Z per evitare di collegarli al connettore sbagliato durante il rimontaggio.

Assicurarsi di scattare foto per documentare il contrassegno di ciascun cavo.

Asse X	Asse Y	Asse Z

Passaggio 4

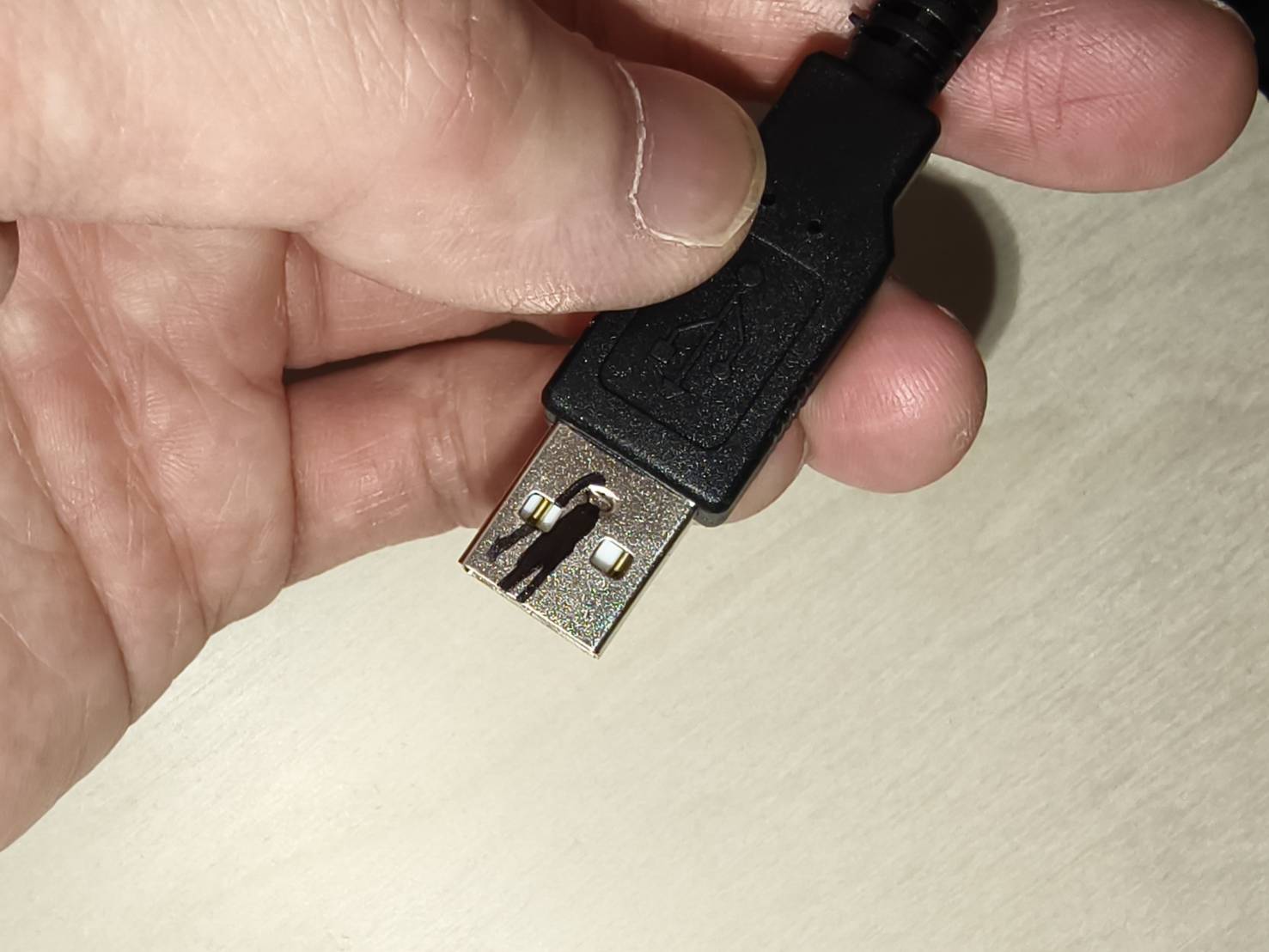

Rimuovere il cavo della fotocamera (CAM1) nella parte superiore e contrassegnarlo per indicare che dovrà essere collegato alla porta USB superiore (CAM1).

Assicurarsi di scattare una foto per documentare il contrassegno del cavo.

Passaggio 5

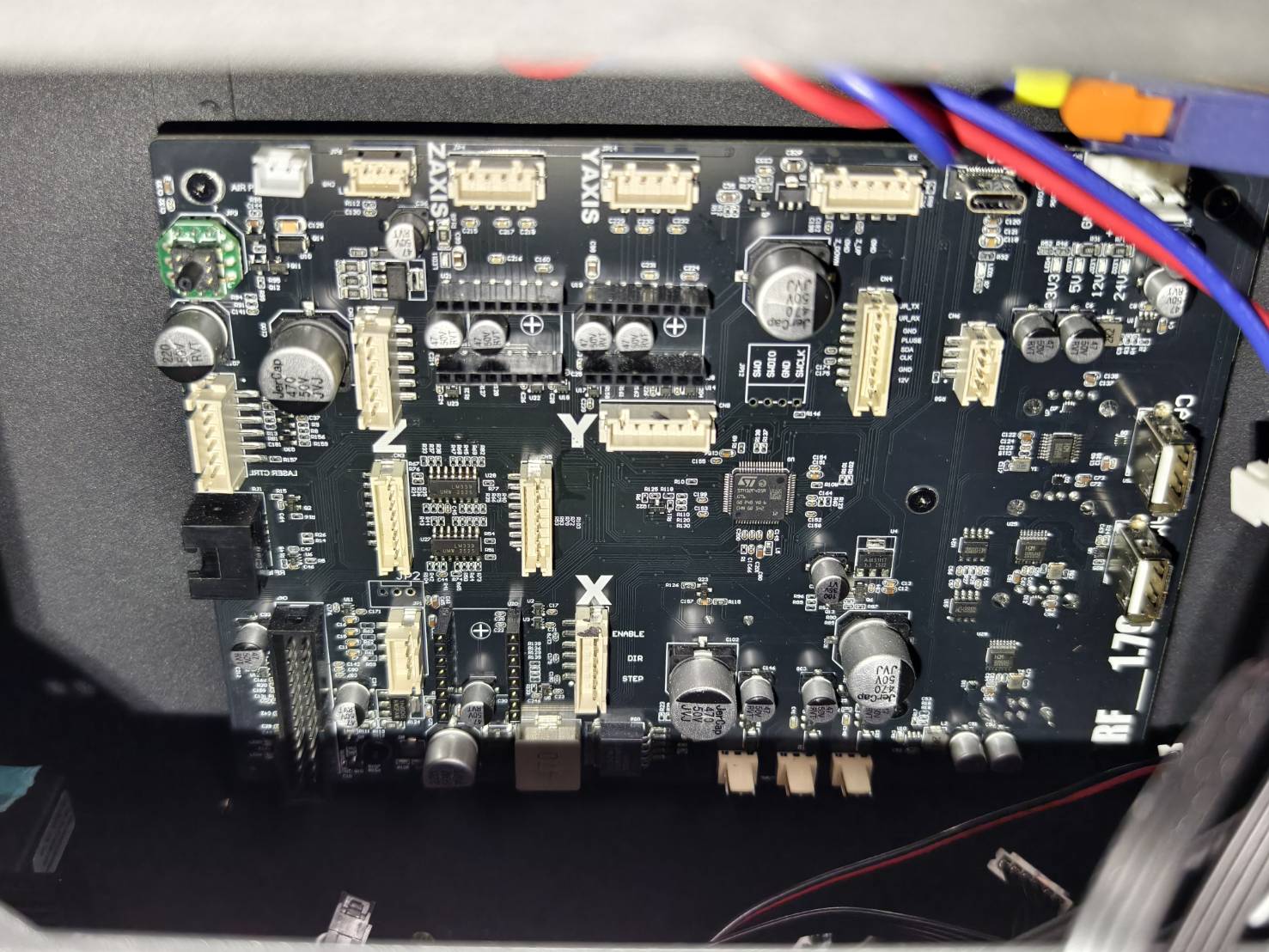

Scollegare tutti i cavi dalla scheda madre.

Passaggio 6

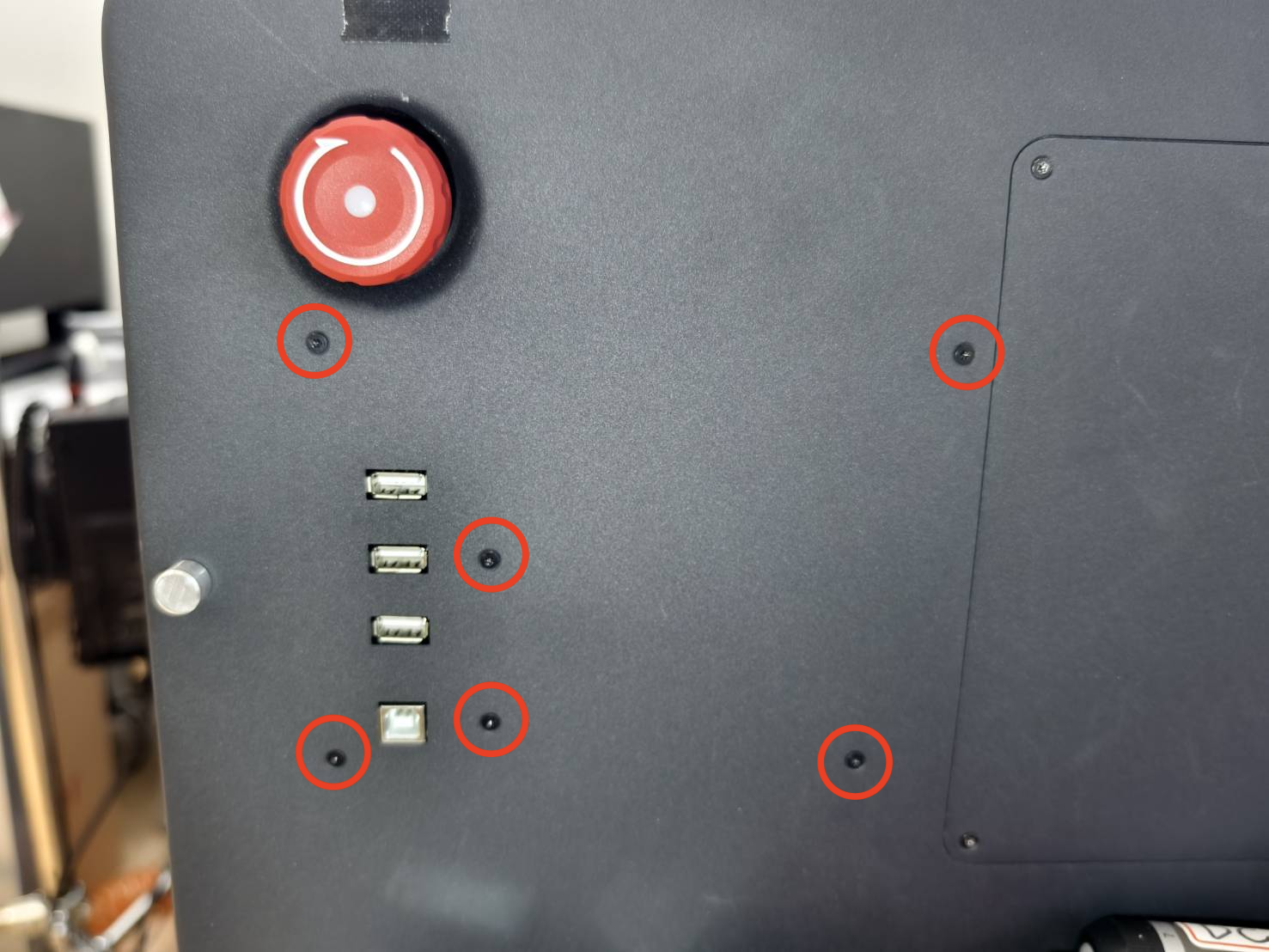

Sul lato destro della macchina, rimuovere le viti T8 per staccare la scheda madre dal sistema.

Ecco una dimostrazione di come estrarre la scheda attraverso il foro.

Passaggio 7

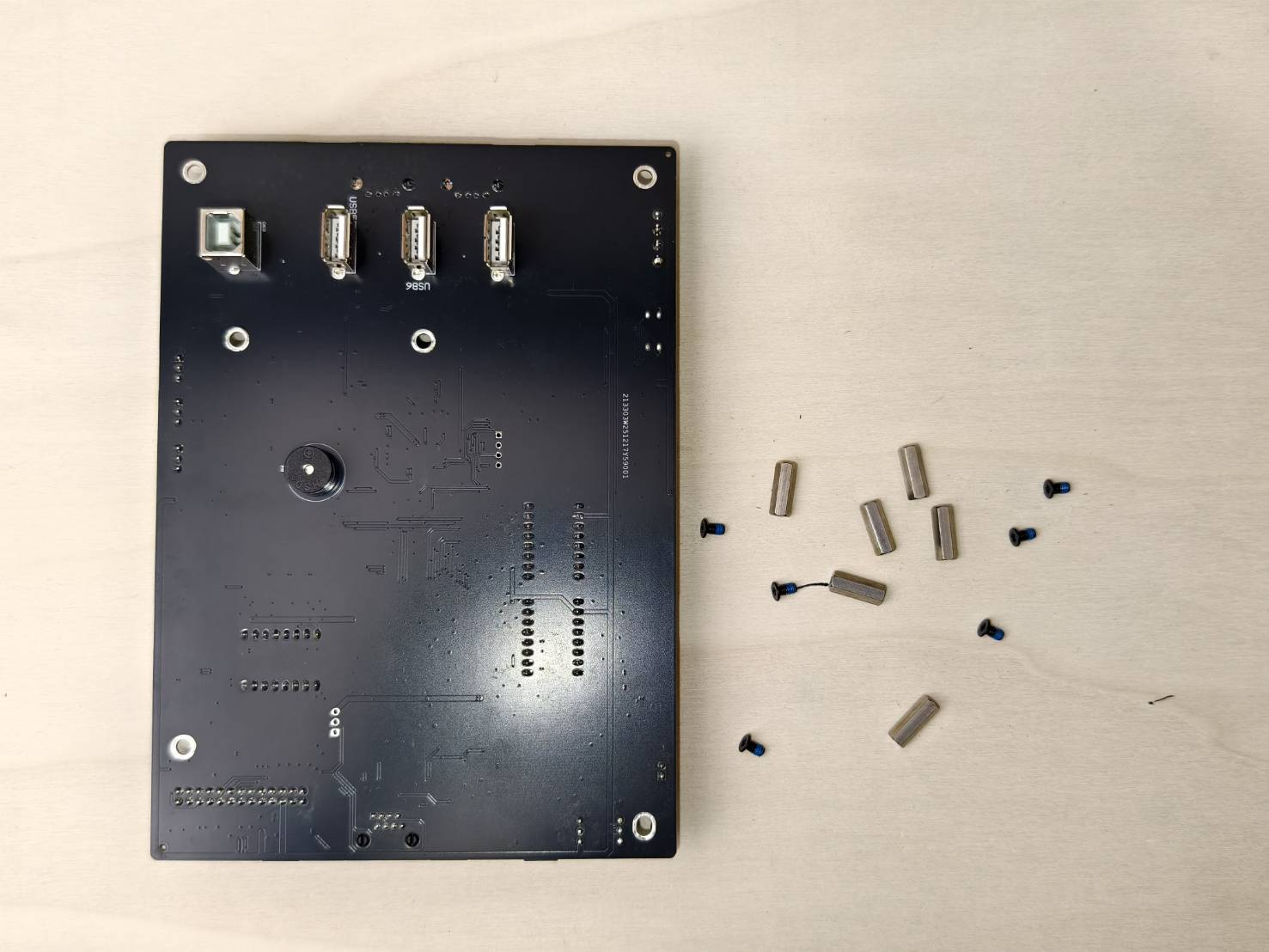

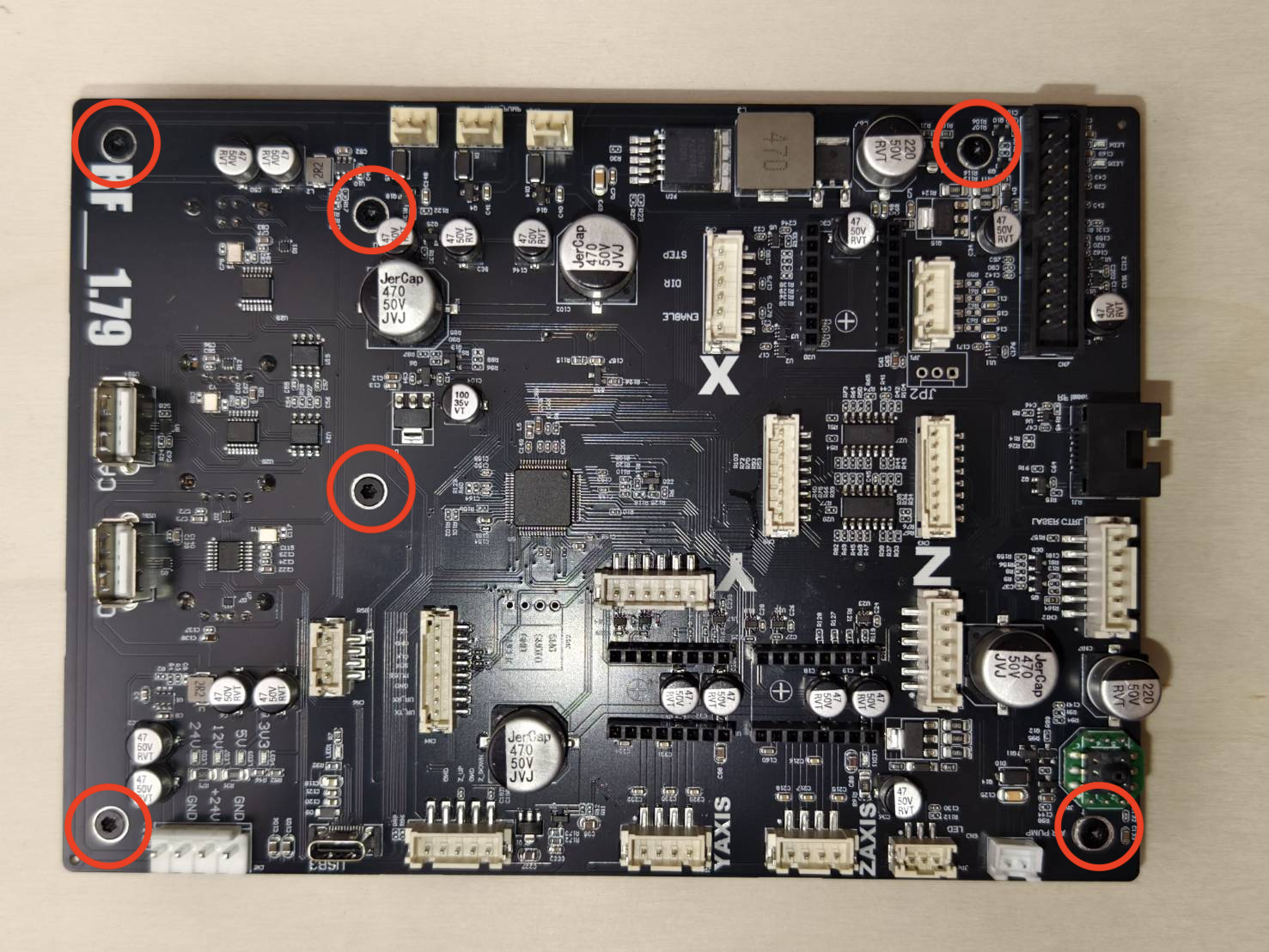

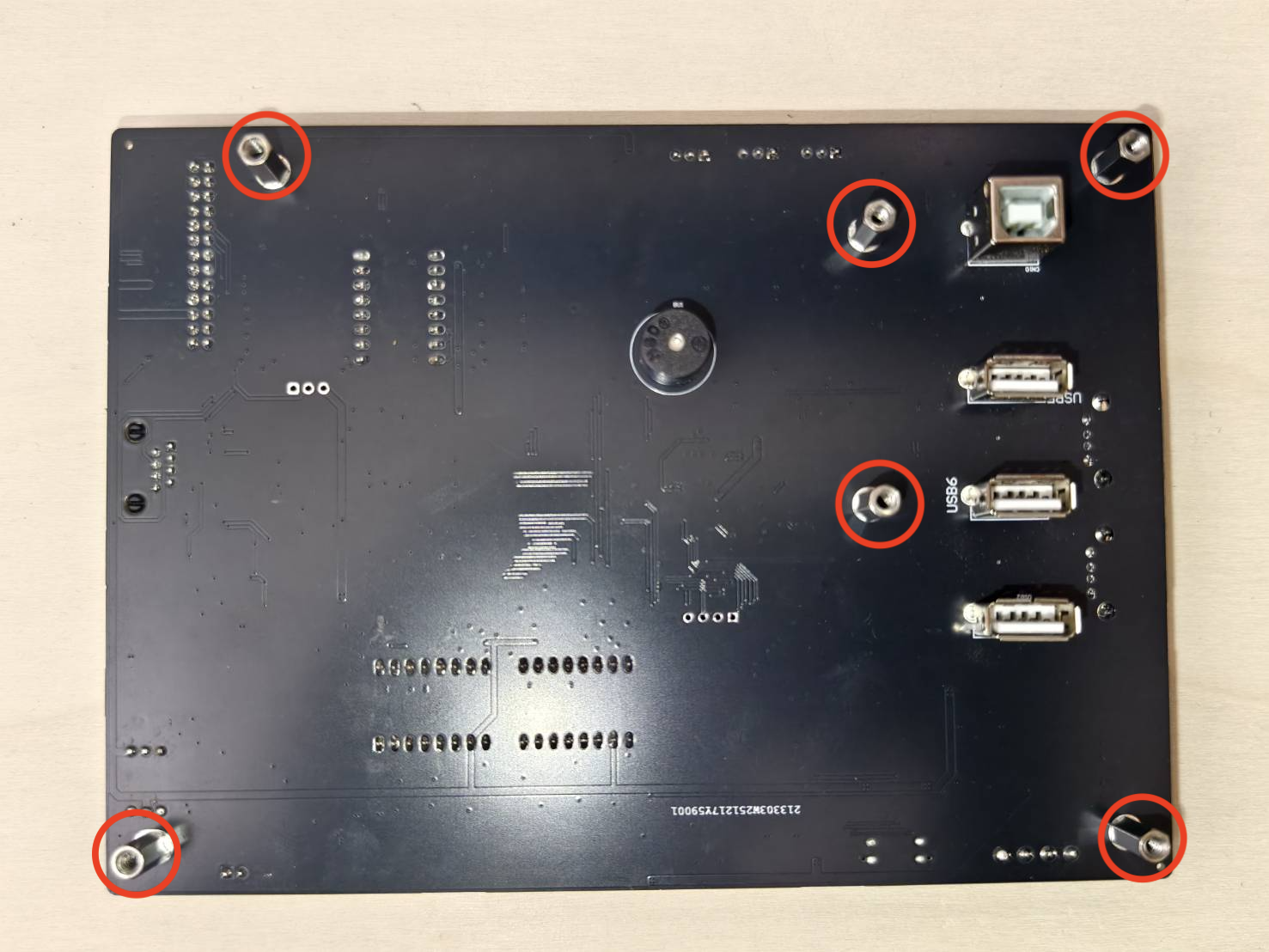

Rimuovere le viti dei distanziali dalla scheda madre tenendo fermo il distanziale mentre si svita la vite T8.

Viti T8 (anteriori)	Distanziali (posteriori)

Passaggio 8

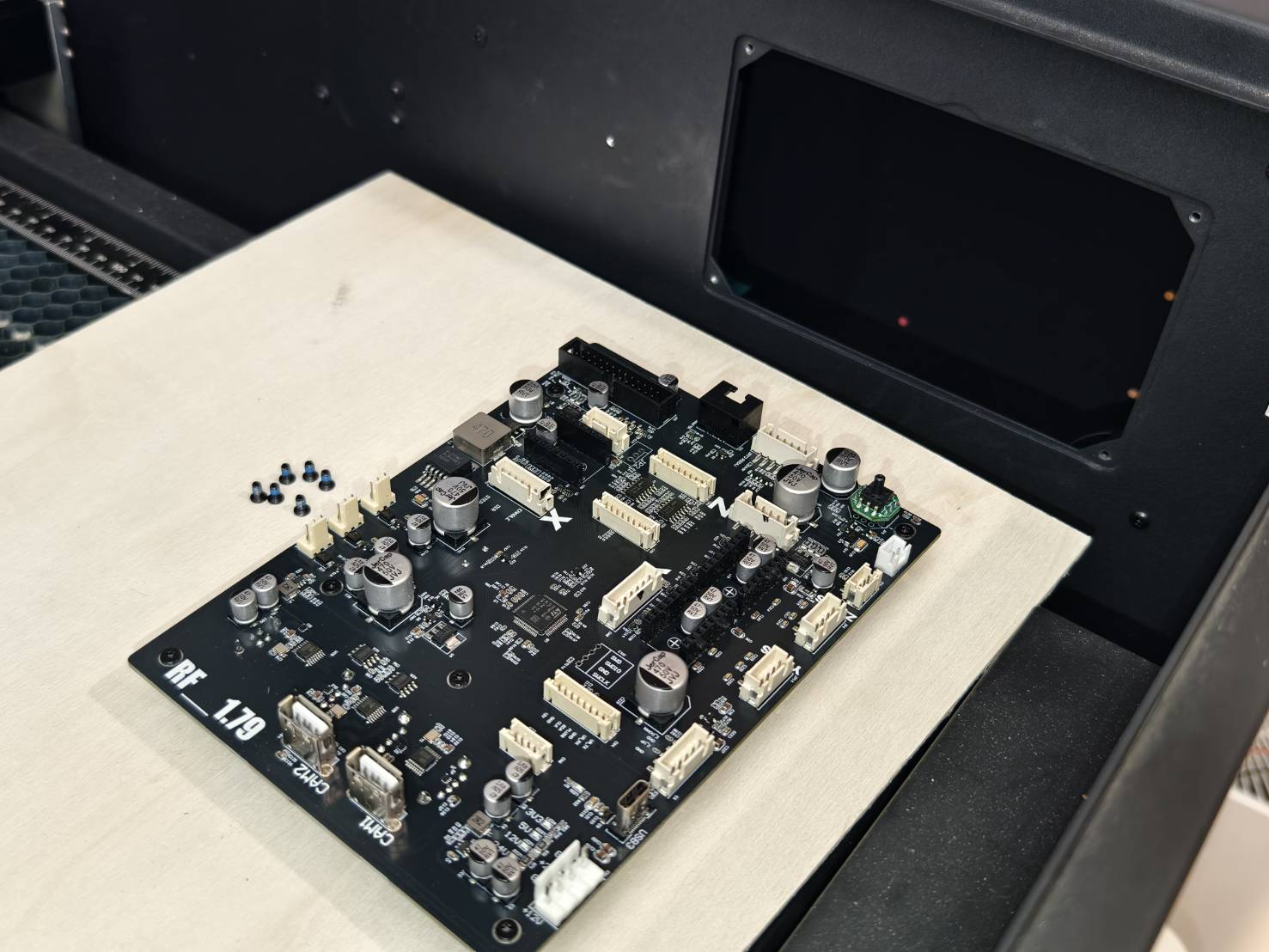

Installare le viti dei distanziali sulla nuova scheda madre.

Viti T8 (anteriori)	Distanziali (posteriori)

Passaggio 9

Installare la nuova scheda madre con le viti dei distanziali sulla macchina.

Ecco una dimostrazione di come inserire la scheda attraverso il foro.

Passaggio 10

Ricollegare tutti i cavi alla scheda madre. Assicurarsi di collegare il motore e il cavo USB della fotocamera nelle posizioni corrette indicate.

Per gli altri connettori, fare riferimento a questo diagramma che mostra quali connettori devono rimanere vuoti.

Passaggio 11

Reinstallare il coperchio laterale all'interno dell'area di lavoro.

Passaggio 12
