HEXA RF - Sostituzione dell'alimentatore 12V (PSU 12V)

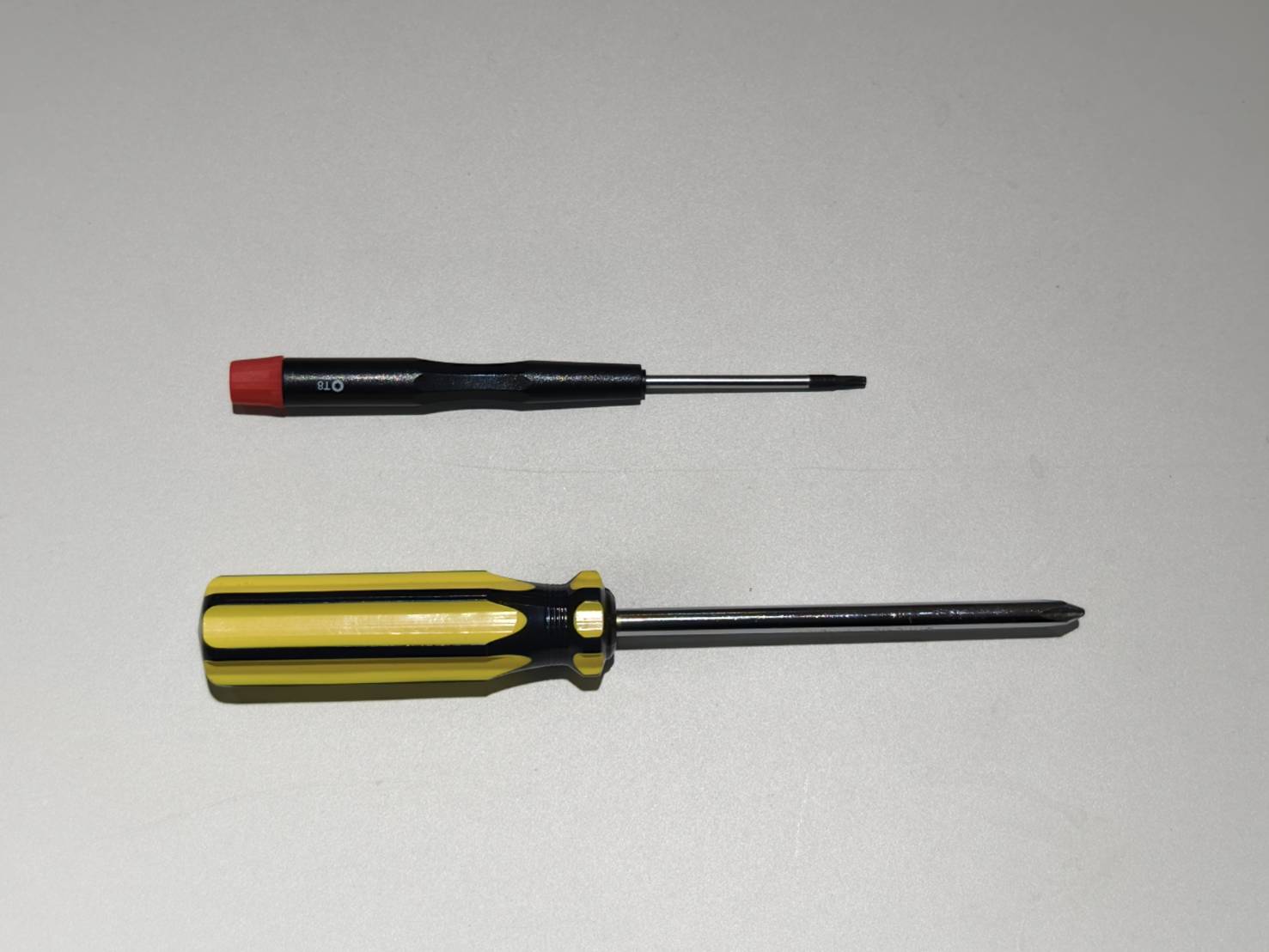

Strumenti

Passaggio 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio 2

Utilizzare un cacciavite Torx T8 per aprire il coperchio laterale.

Passaggio 3

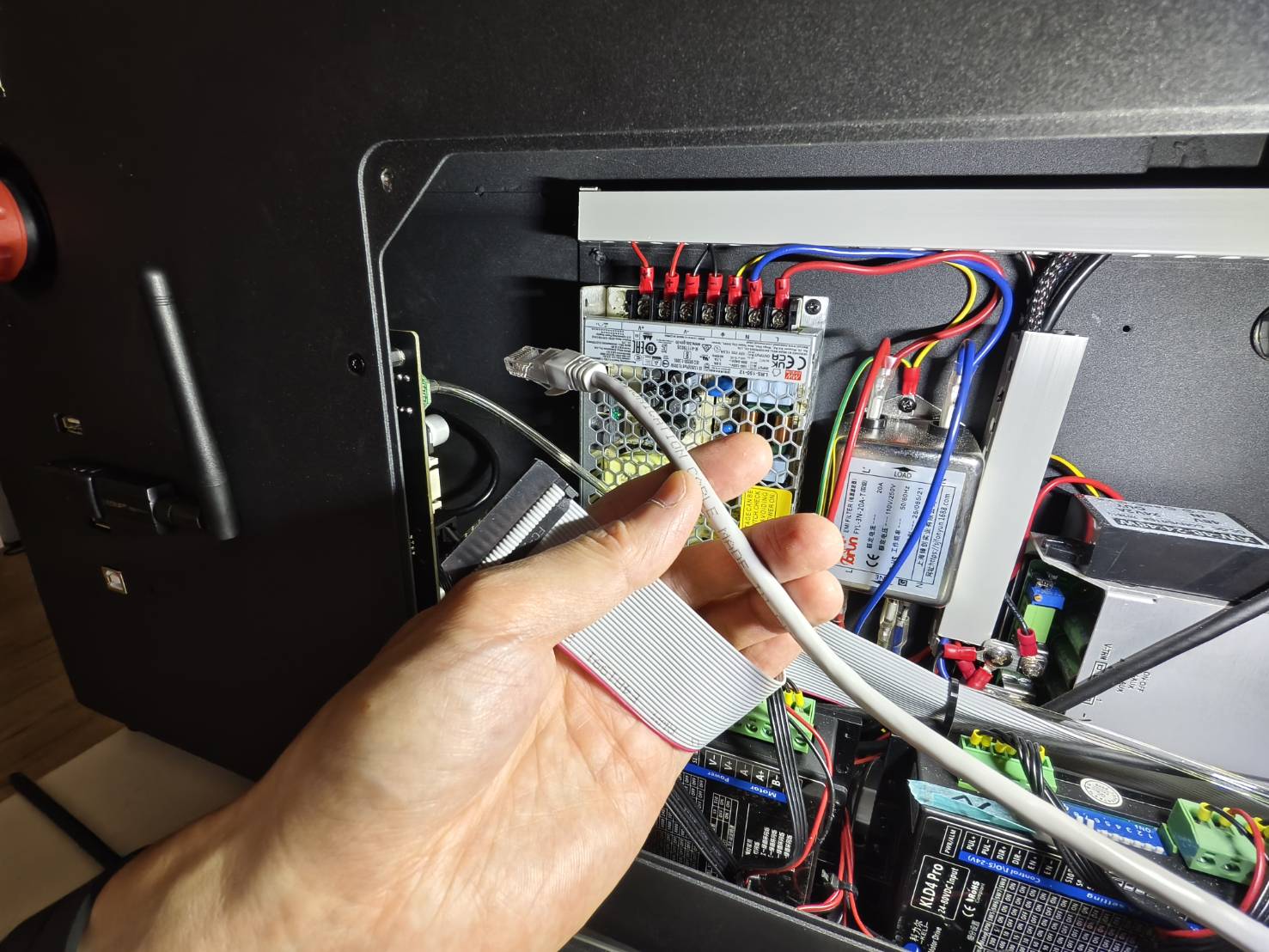

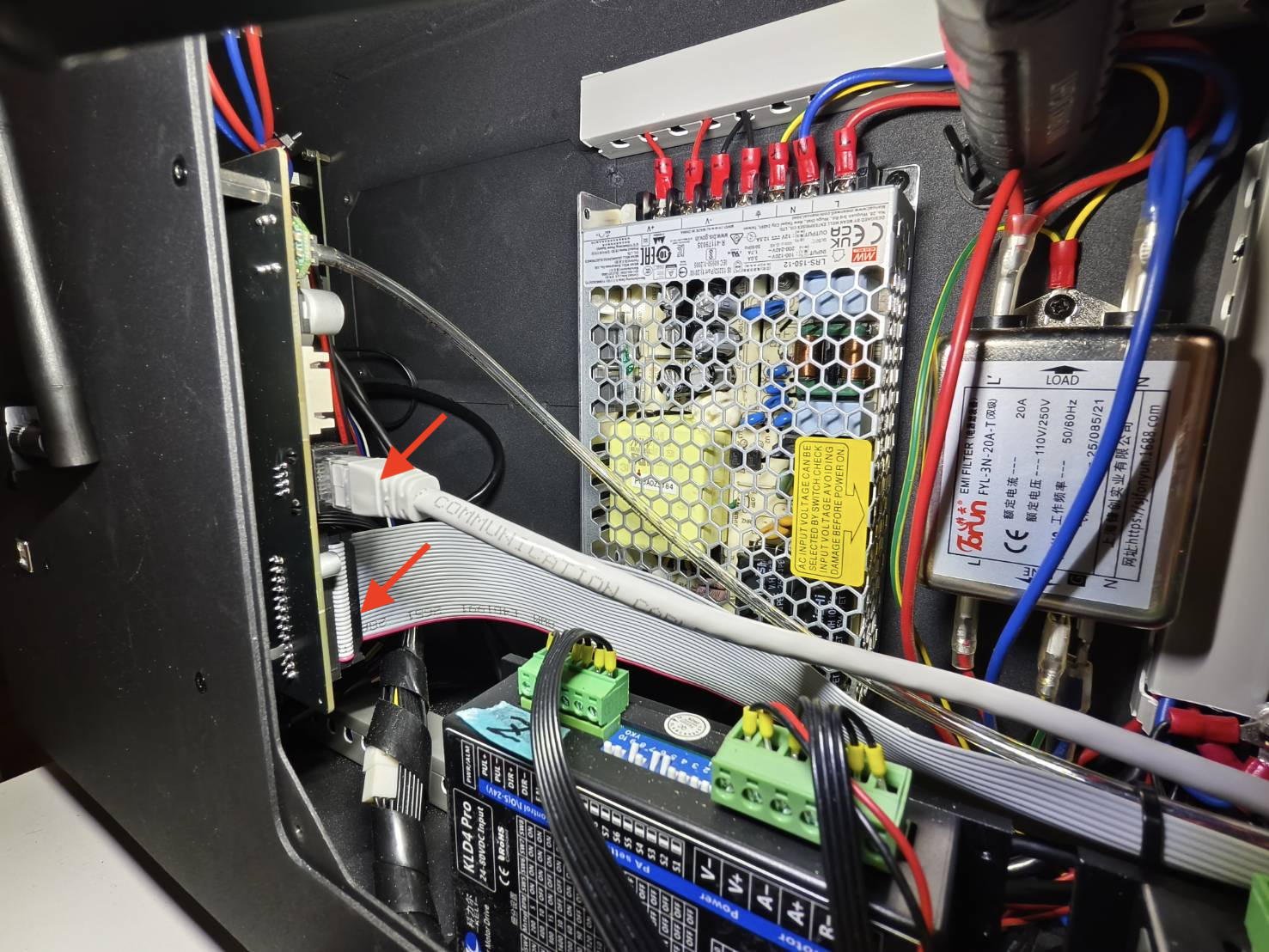

Scollegare il cavo flat e il cavo RJ45 per avere più spazio.

Passaggio 4

Rimuovere la scatola driver sinistra per avere più spazio.

Passaggio 5

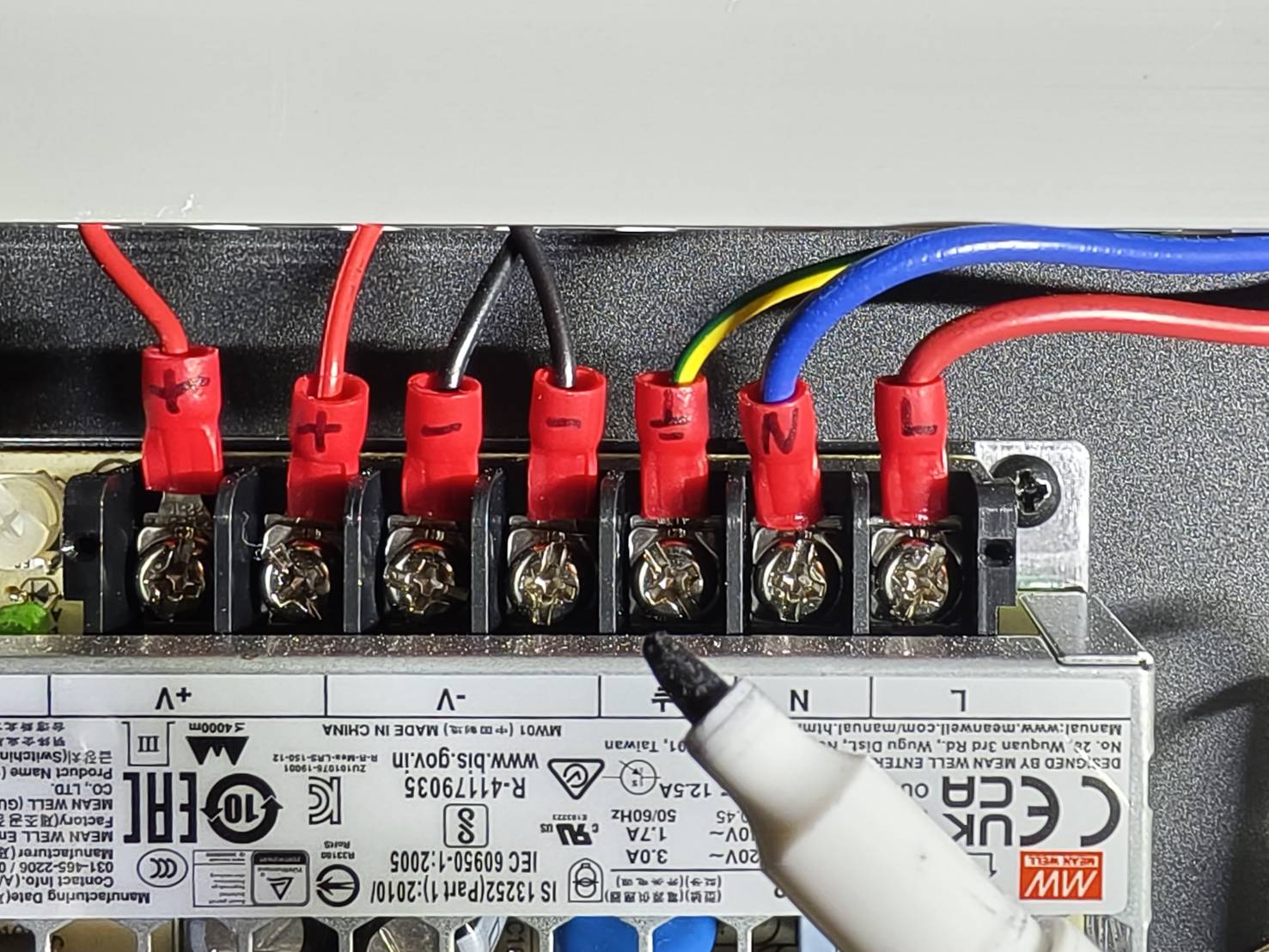

Fotografare l'intero cablaggio dell'alimentatore 12V o contrassegnare direttamente i cavi.
Assicurarsi che le foto siano il più chiare possibile.
Lo scopo è evitare di dimenticare la posizione dei cavi durante l'installazione del nuovo alimentatore.
(In caso di dubbi sulla posizione dei cavi, fare riferimento allo schema per la configurazione più recente.)

Passaggio 6

Scollegare i cavi dall'alimentatore 12V.
(Non è necessario rimuovere le viti dell'alimentatore; è sufficiente allentarle.)

Passaggio 7

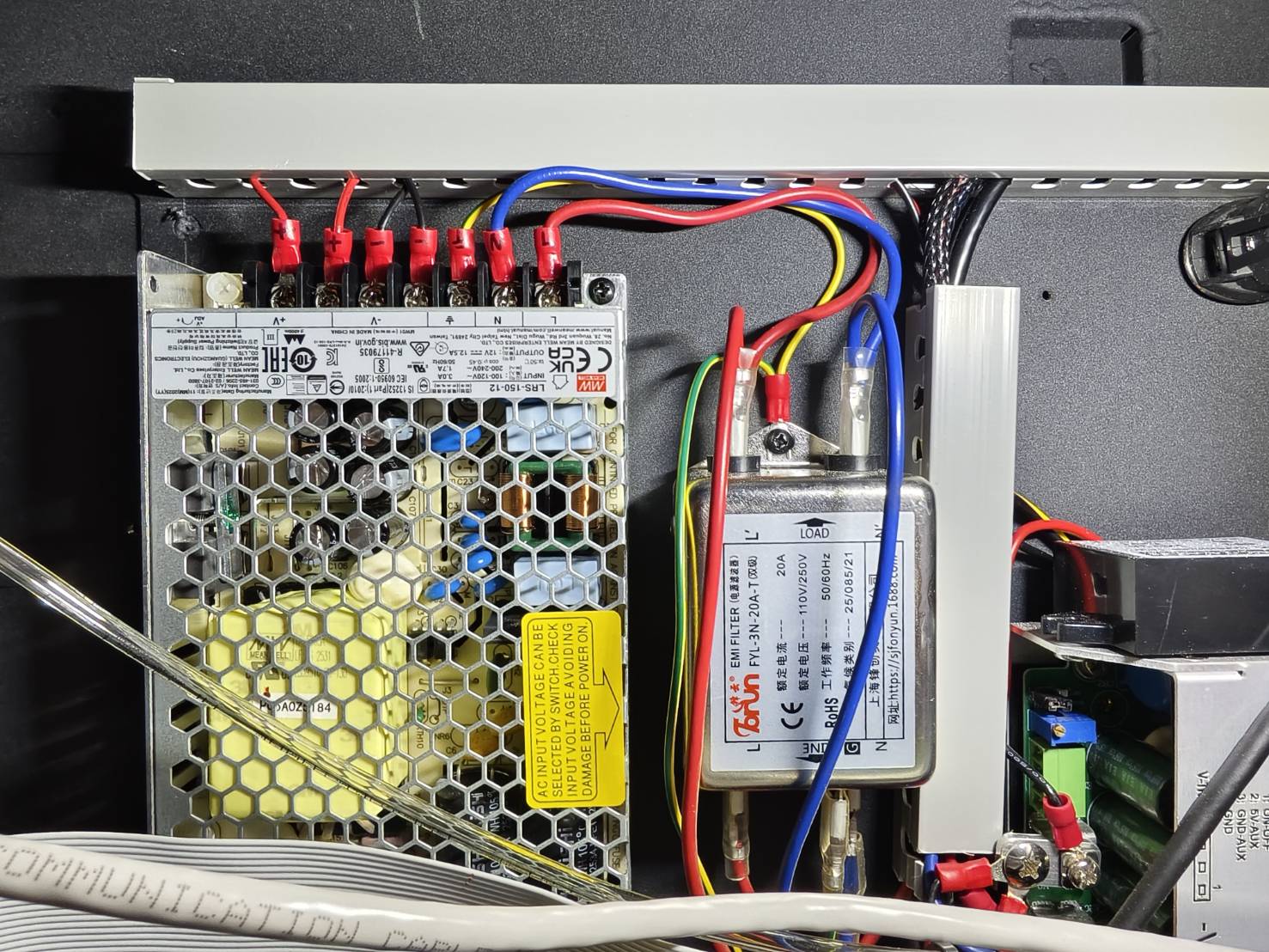

Rimuovere l'alimentatore 12V dal sistema. L'alimentatore è fissato con due viti.
La vite superiore deve essere rimossa, mentre quella inferiore deve essere solo allentata per poter staccare l'alimentatore.

Passaggio 8

Installare il nuovo alimentatore 12V.

Passaggio 9

Collegare i cavi al nuovo alimentatore 12V. Fare riferimento alle foto o alle indicazioni in Passaggio 5.

Passaggio 10

Reinstallare la scatola driver.

Passaggio 11

Ricollegare il cavo flat e il cavo RJ45.

Passaggio 12

Reinstallare il coperchio laterale.
