È importante che tu capisca come utilizzare la macchina in modo sicuro; sappiamo che è noioso, ed è così che di solito sono le cose importanti, quindi assicurati gentilmente di leggere le"Precauzioni di sicurezza" prima di disimballare.

Iniziamo.

1. Disimballaggio

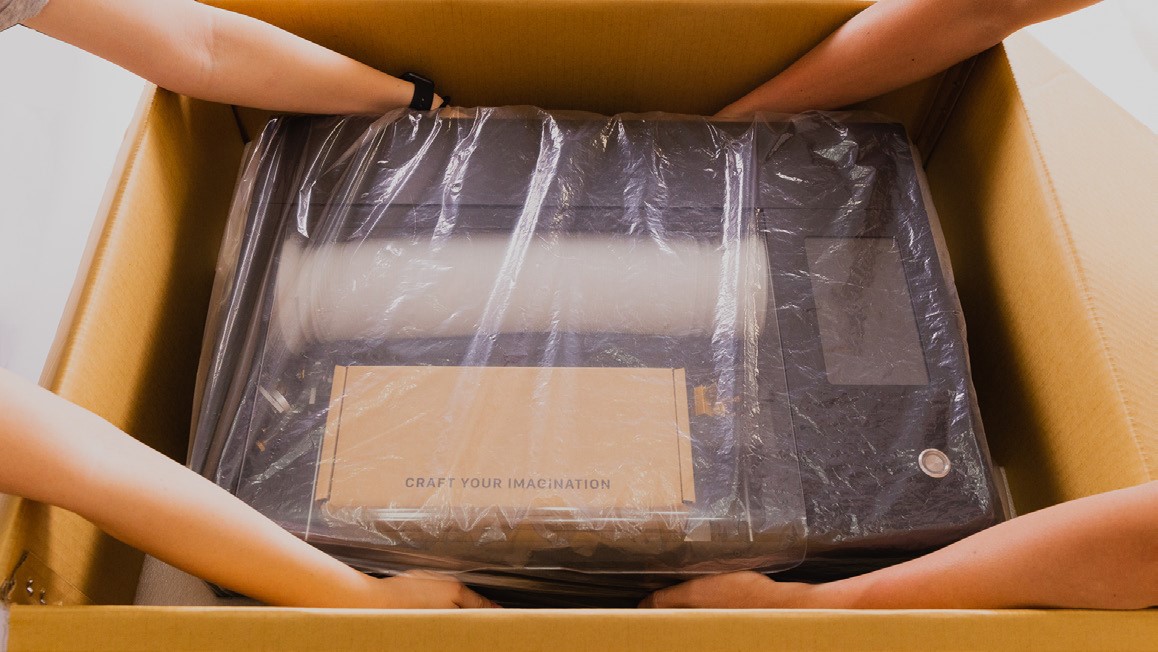

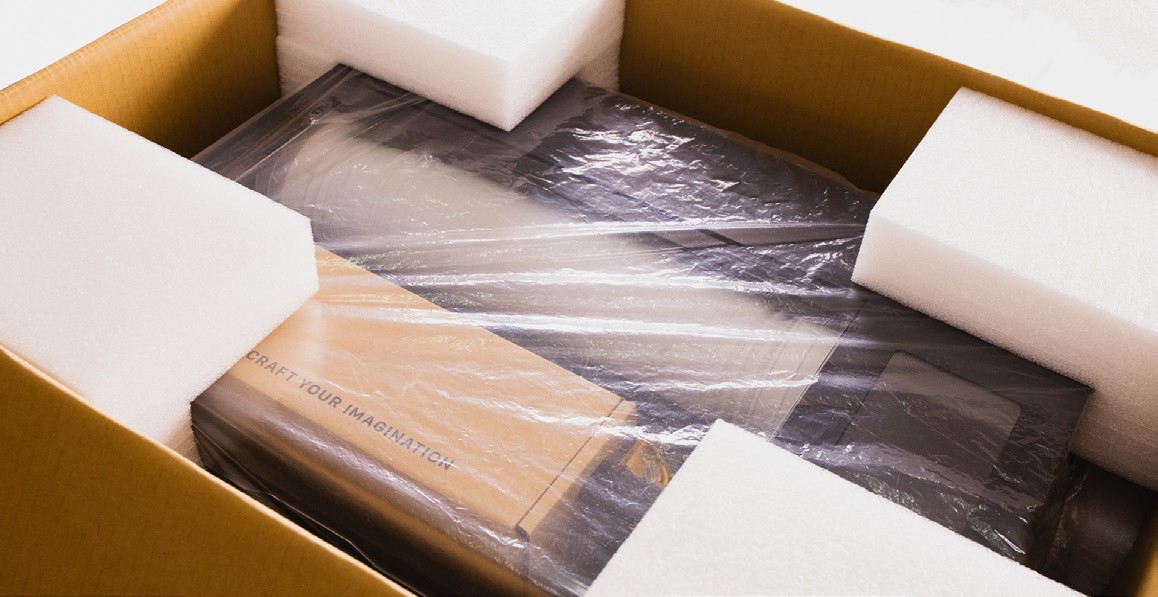

1.1. Posiziona la scatola sul pavimento e apri la scatola.

1.2. Rimuovi i cuscinetti sui quattro angoli ed estrai la macchina.

Fai sollevare l'unità dalla scatola da due persone. Conserva l'imballaggio in caso di trasporto futuro.

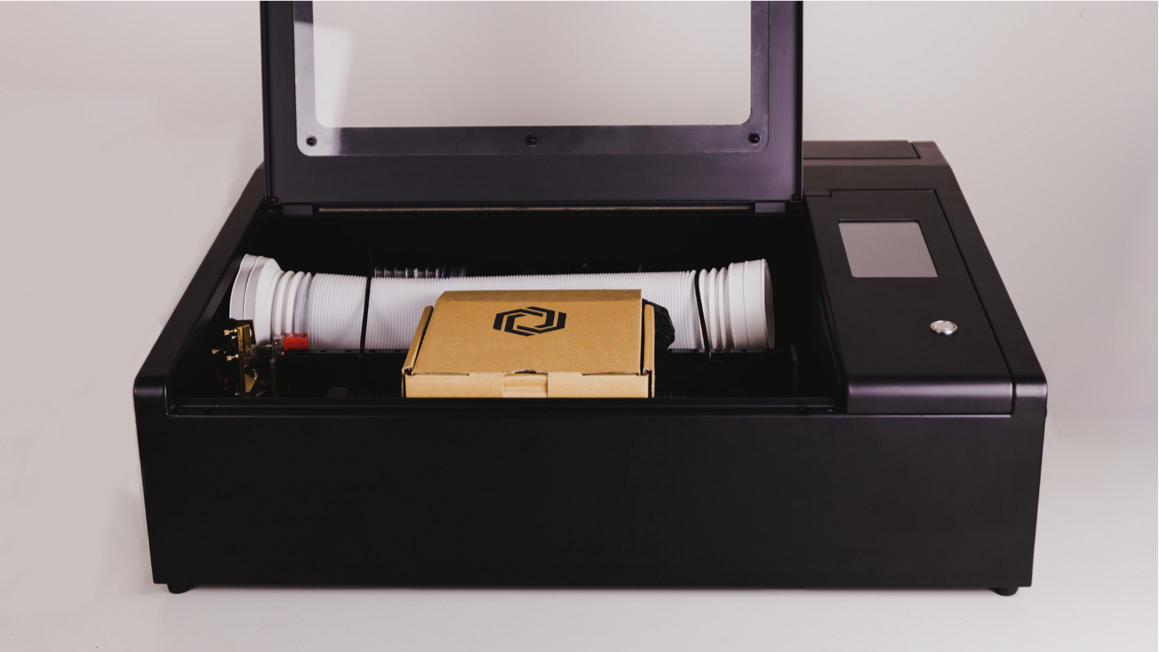

1.3. Apri lo sportello anteriore ed estrai il condotto.

Rimuovi la schiuma sulla pompa dell'aria, quindi estrai la scatola degli accessori.

1.4. Nella scatola degli accessori ci sono

① Dongle Wi-Fi
② Lubrificante
③ Morsetto per condotto
④ Nastro biadesivo
⑤ Cavo di alimentazione
⑥ Chiave piccola
⑦ Imbuto
⑧ Legno di prova
⑨ Smorzatori
⑩ Dadi

⑪ Cavo Ethernet

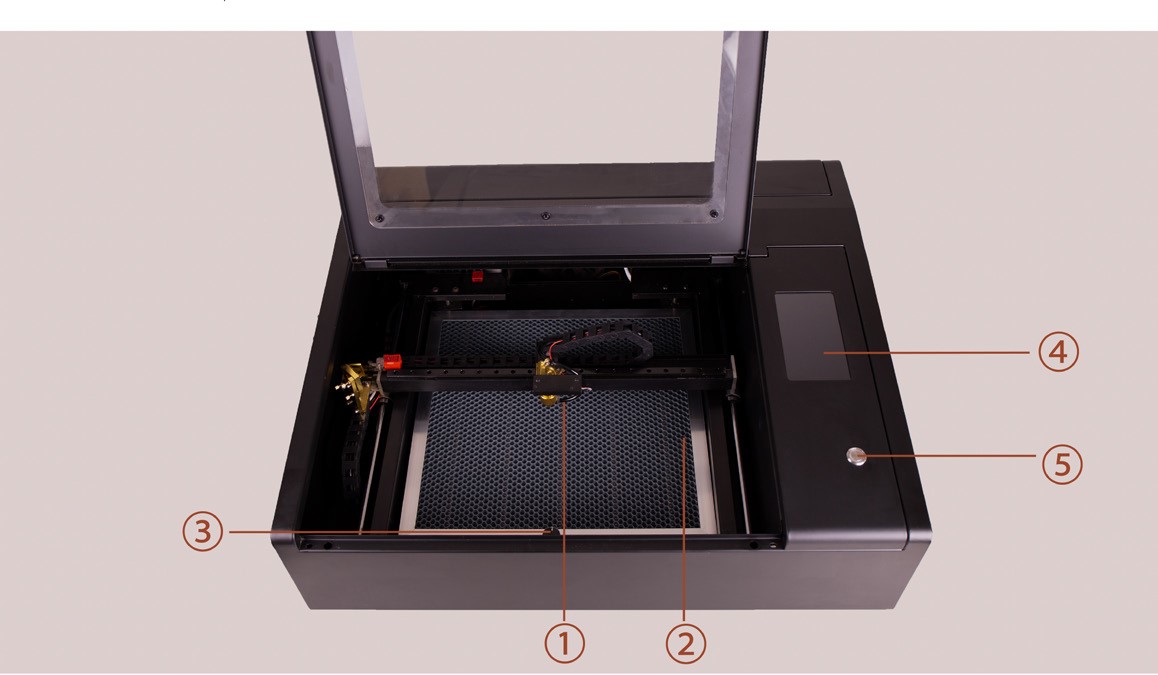

1.5. Vista frontale:

① Sonda di messa a fuoco
② Piattaforma a nido d'ape
③ Manopola di regolazione del livello
④ Pannello touch
⑤ Pulsante di accensione

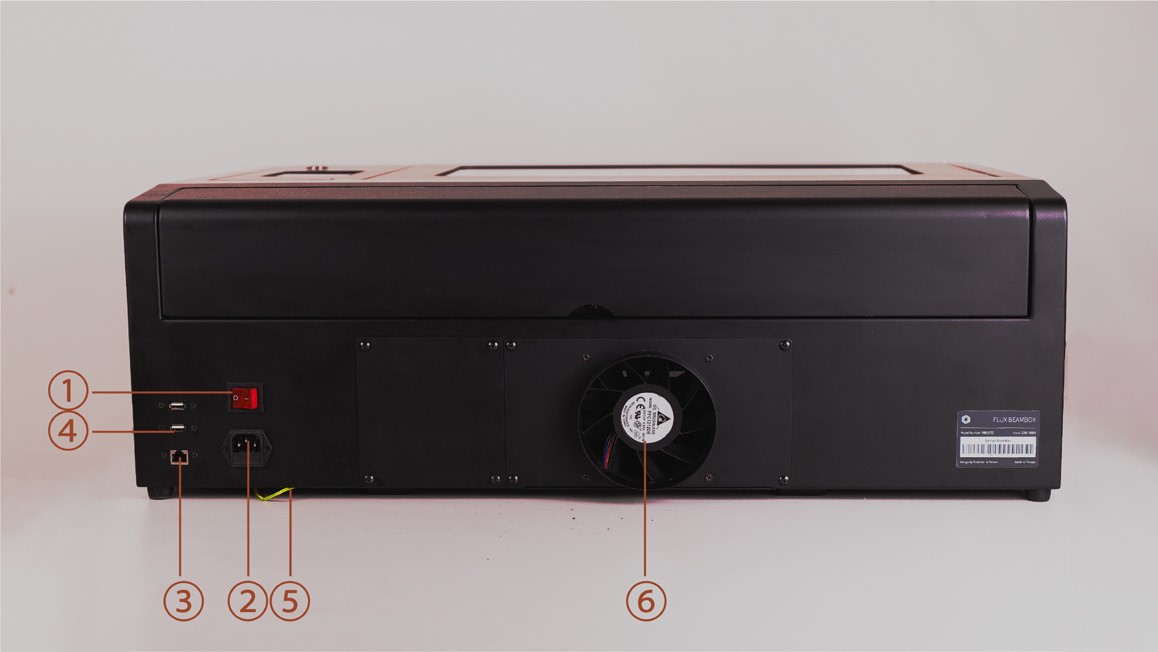

1.6. Vista posteriore:

① Interruttore principale
② Presa di alimentazione
③ Porta Ethernet
④ Porta USB
⑤ Cavo di messa a terra
⑥ Ventola di scarico

2. Installazione

Istruzioni video


Di seguito sono riportate le istruzioni passo dopo passo.

2.1. Installazione della finestra

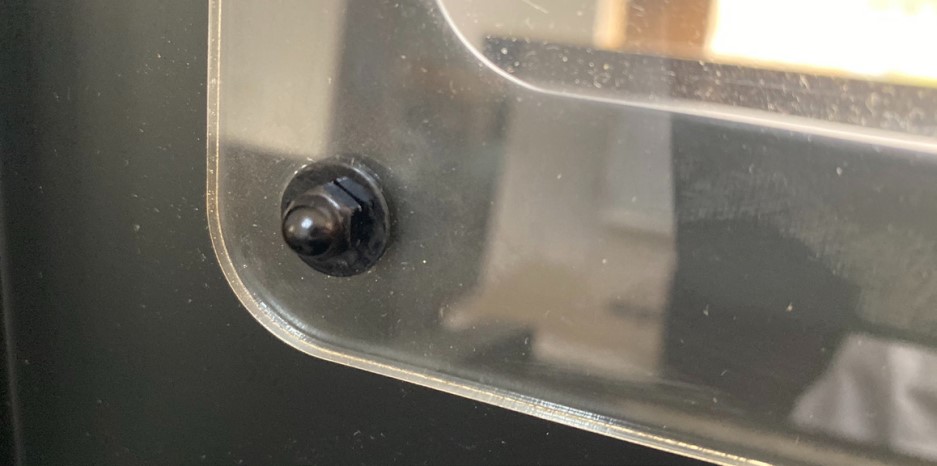

Rimuovere la carta protettiva su entrambi i lati della finestra in acrilico e installare la finestra con una
rondella e un dado su ogni bullone.

2.2. Installazione degli ammortizzatori

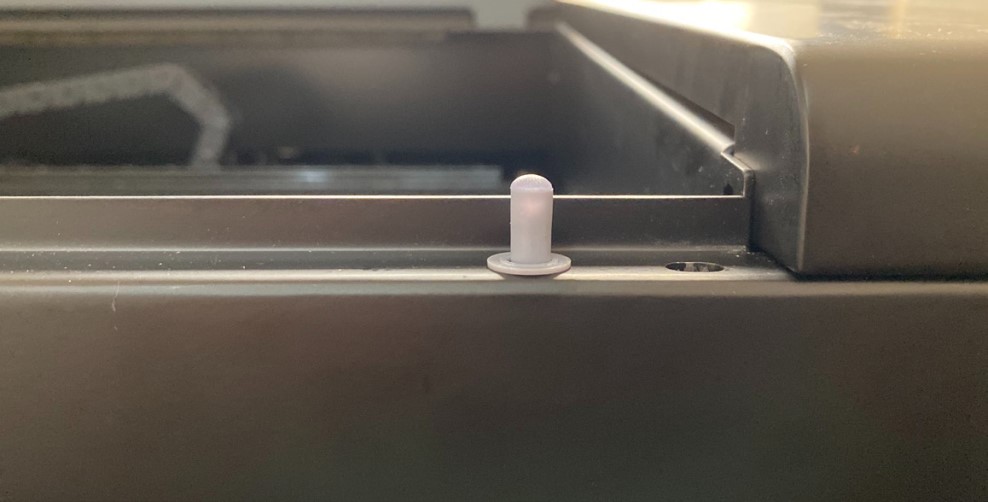

Inserire due aste ammortizzanti nei fori sul bordo della macchina.

2.3. Installazione del Wi-Fi e del cavo di alimentazione

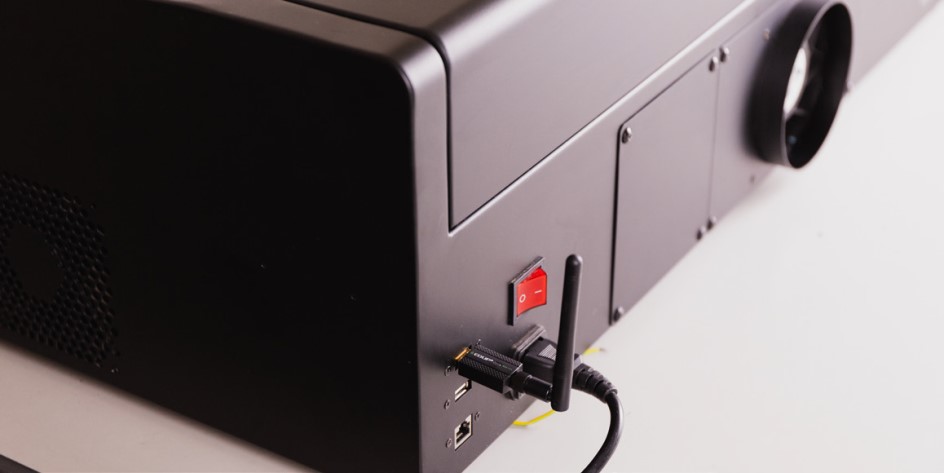

Collegare il cavo di alimentazione alla presa di alimentazione della macchina e alla presa a muro. Collegare il
dongle Wi-Fi alla porta USB sul retro. Piegare l'antenna verso l'alto per un segnale migliore.

2.4. Installazione del condotto di ventilazione

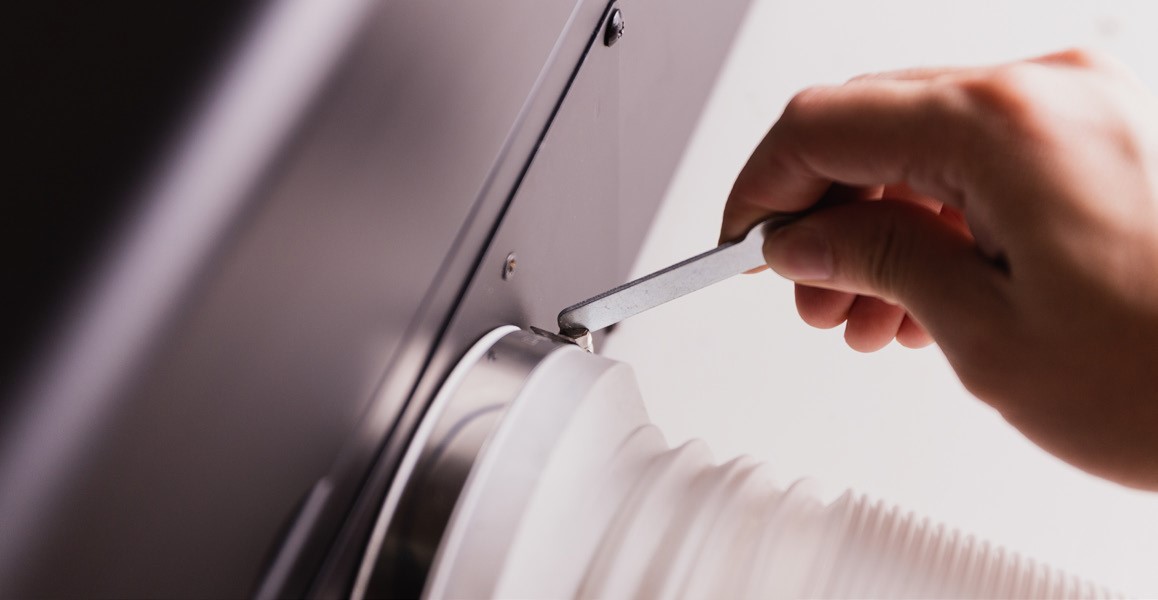

Abbinare il morsetto del condotto all'estremità più grande del condotto, quindi collegarlo all'uscita della ventola di scarico.
Stringere il morsetto utilizzando la chiave piccola avvitandola in senso orario.

2.5. Configurazione del Wi-Fi

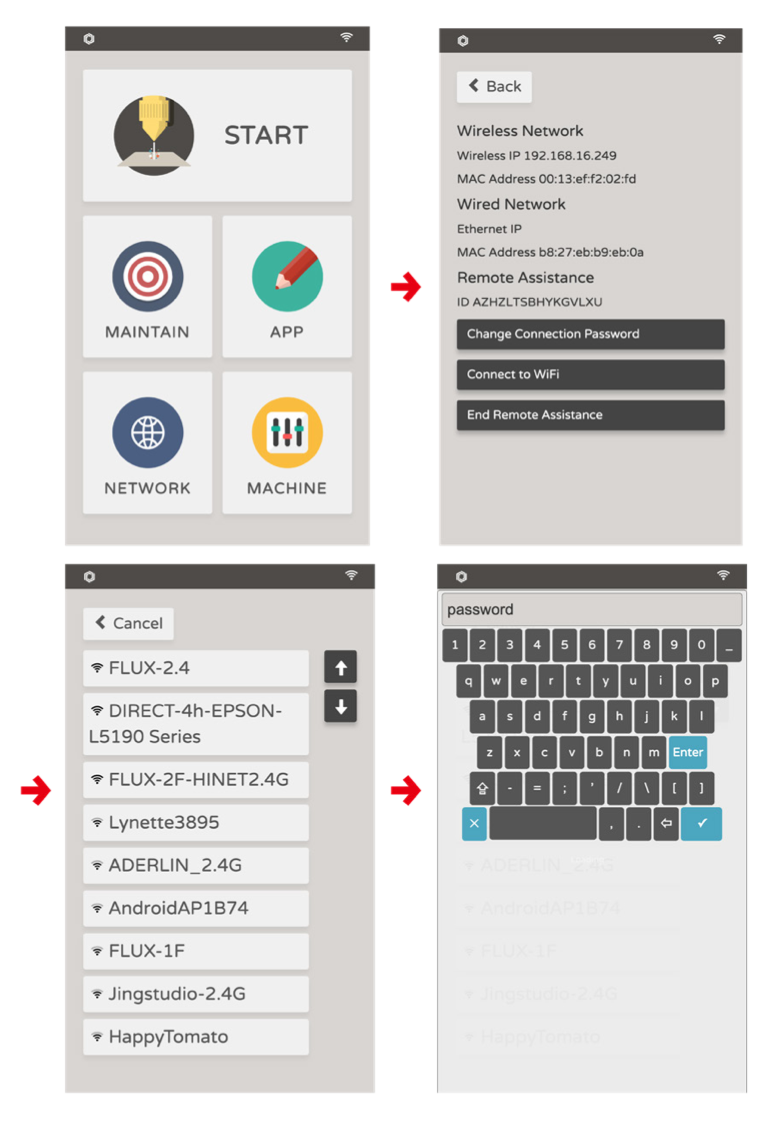

Attivare l'interruttore principale sul retro e premere il pulsante di accensione per accendere la macchina. Ci vogliono
circa 1 minuto per l'avvio. Pannello touch: Internet > Impostazioni WiFi > Seleziona nome Wi-Fi > Inserisci password Wi-Fi. L'indirizzo IP wireless indica che l'impostazione Internet è completata. Riavviare la macchina al termine per verificare se la macchina può connettersi automaticamente alla rete.

La pellicola di plastica trasparente sul pannello dello schermo può essere rimossa.

Risoluzione dei problemi: Problema di connessione

Se non si dispone di un router Wi-Fi, considerare Connessione diretta con un cavo di rete (Windows) / Connessione diretta con un cavo di rete (MacOS)

3. Riempimento del serbatoio dell'acqua

RIEMPIRE il serbatoio dell'acqua prima del primo lavoro laser.
Acqua insufficiente nel sistema di raffreddamento danneggerà il tubo laser.

Di seguito sono riportate le istruzioni passo dopo passo.

3.1. Rimuovere la vite sulla maniglia del coperchio posteriore e aprire il coperchio.

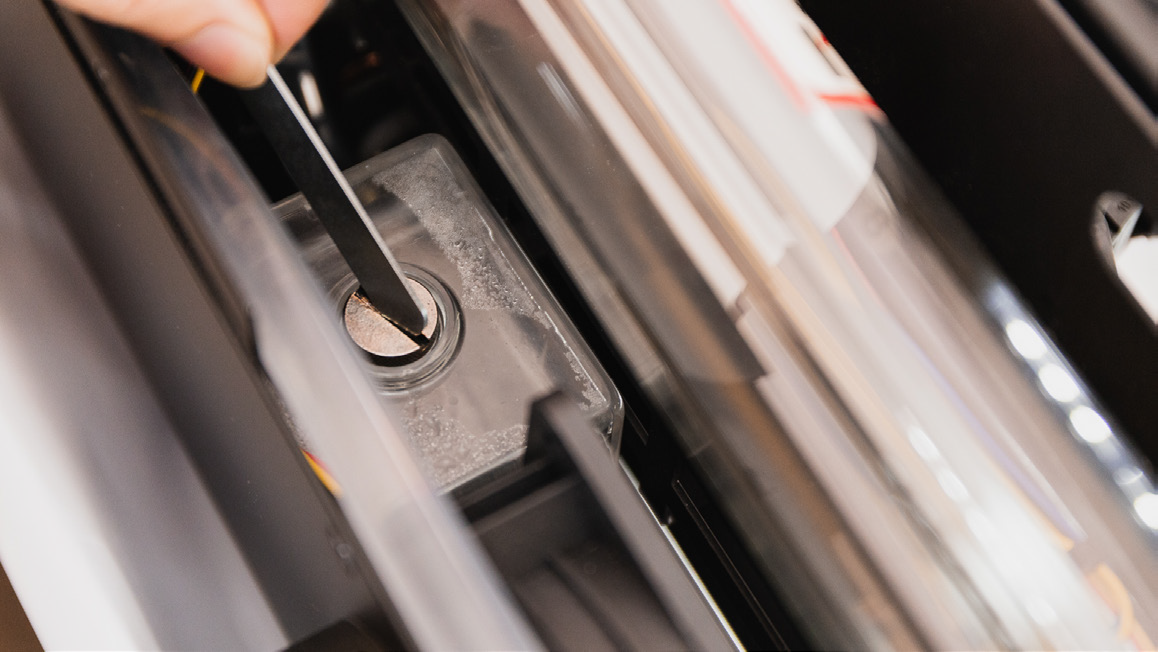

3.2. Aprire il serbatoio dell'acqua con la chiave piccola

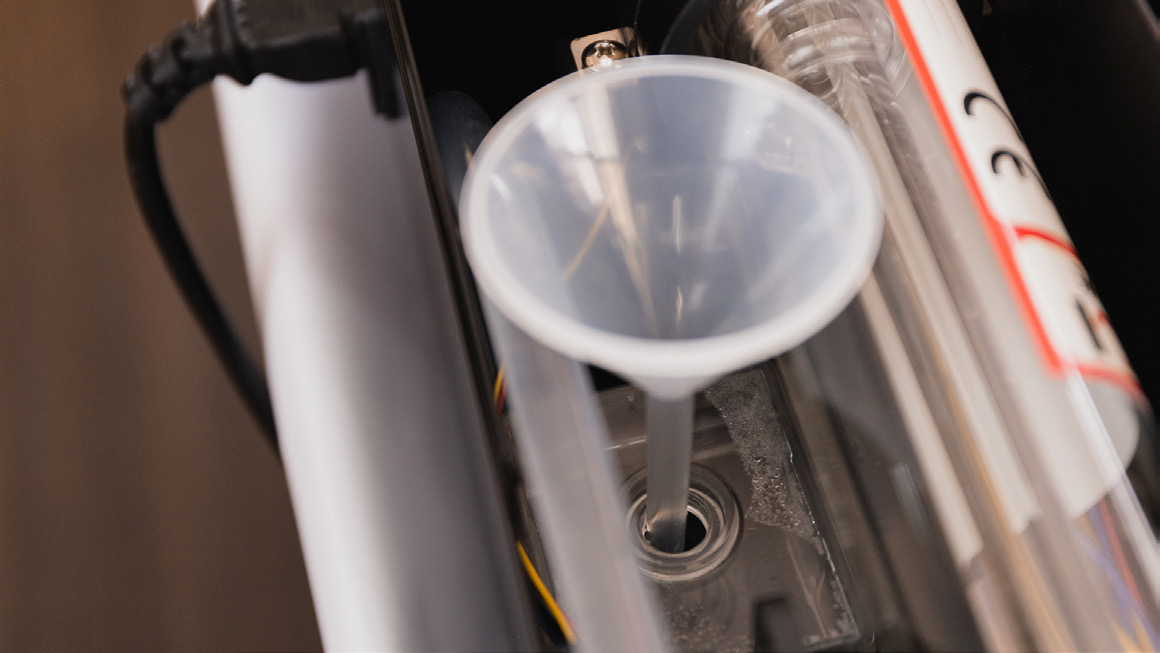

3.3. Riempire il serbatoio con un imbuto. Osservare attentamente il livello dell'acqua per evitare che fuoriesca. Si prega di utilizzare acqua pura o acqua filtrata.

3.4. Controllare il livello dell'acqua. Pannello touch > Manutenzione > Pompa. L'acqua nel serbatoio verrà spinta nel sistema di raffreddamento. Ripetere 3.3 e 3.4 fino a quando il livello dell'acqua del serbatoio non diminuisce più.

Le bolle d'aria intrappolate nel tubo laser possono ridurre l'efficienza di raffreddamento. Si consiglia di riempire il serbatoio dell'acqua per più dell'80% per ridurre la generazione di bolle.

3.5. Chiudere il tappo della pompa dell'acqua. Per favore serrare a mano il tappo della pompa in caso di danni al serbatoio.

4. Installazione del software

4.1. Scarica l'ultima versione di Beam Studio. Puoi scaricarla dal sito web ufficiale di FLUX.

Windows： Scarica la versione adatta al tuo tipo di sistema.
Per verificare il tipo di sistema, fai clic con il pulsante destro del mouse sull'icona "Questo PC" > "Proprietà" > e trova "Tipo di sistema". Scarica la versione x86 per un sistema a 32 bit e la versione x64 per un sistema a 64 bit.

MacOS： Apri il file scaricato e trascina l'icona di Beam Studio nella cartella accanto.
Trova ed esegui Beam Studio nella cartella "Applicazioni".

4.2. Impostazioni iniziali. Apri Beam Studio dal desktop o dalla cartella Applicazioni.
L'impostazione della lingua apparirà al primo avvio.
Seleziona Italiano > FLUX Beambox / Beambox Pro.

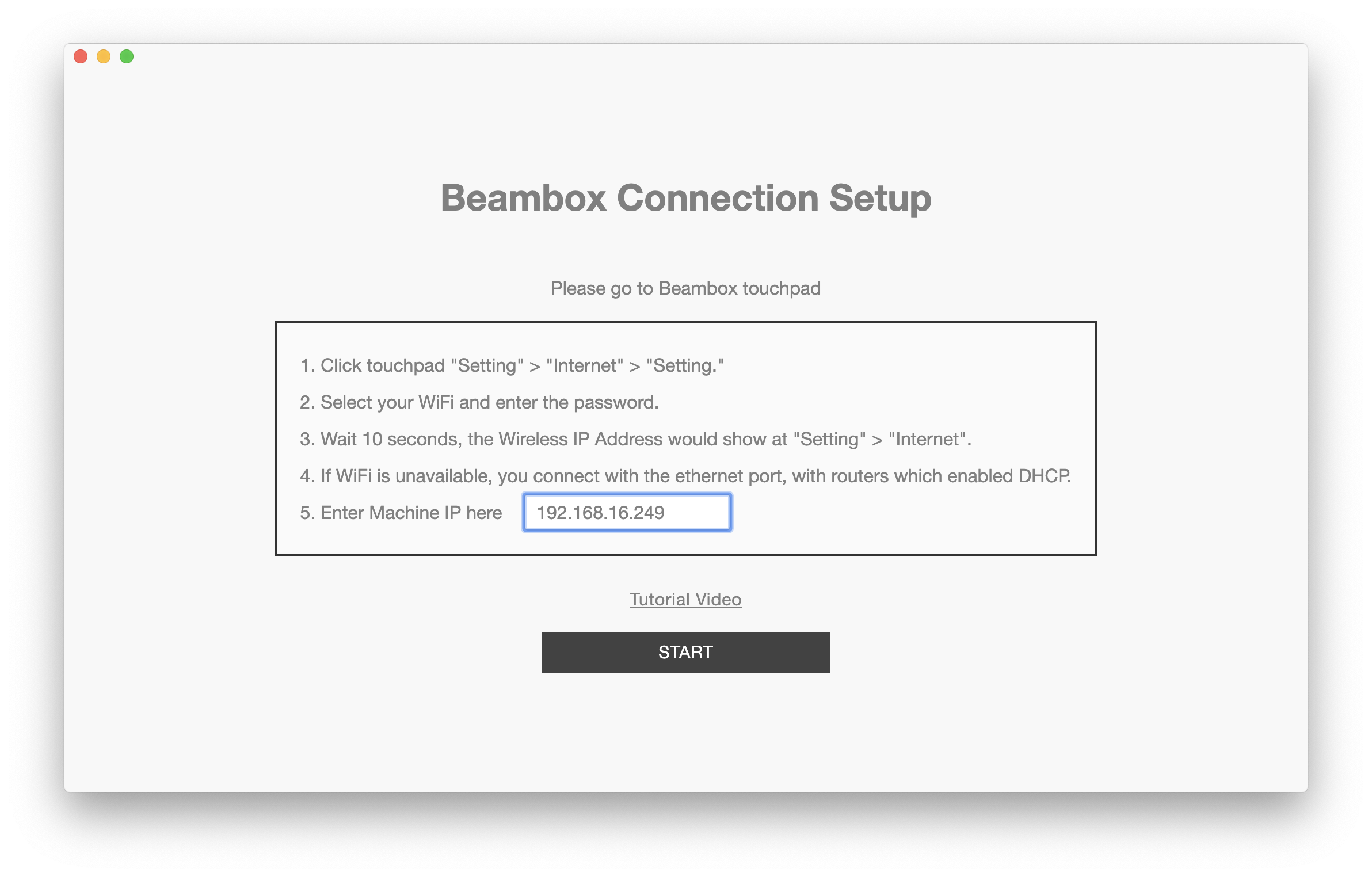

4.3. Inserisci l'indirizzo IP. Inserisci l'indirizzo IP mostrato nella pagina Rete sul pannello touch nel software. Quindi fai clic su Avvia.

4.4. Verifica la connessione della macchina

Vai a Menu > Macchina oppure fare clic sull'icona della fotocamera nell'angolo in basso a sinistra per verificare se il
nome della macchina può essere trovato. Ad ogni macchina verrà assegnato un nome casuale; è possibile modificarlo in seguito. Se non riesci a trovare la macchina nel Menu, controlla Risoluzione dei problemi: Problema di connessione.

💡Se la finestra delle impostazioni iniziali è stata saltata, fare clic su menu > Macchina > Configurazione macchina

4.5. Aggiornamento del firmware

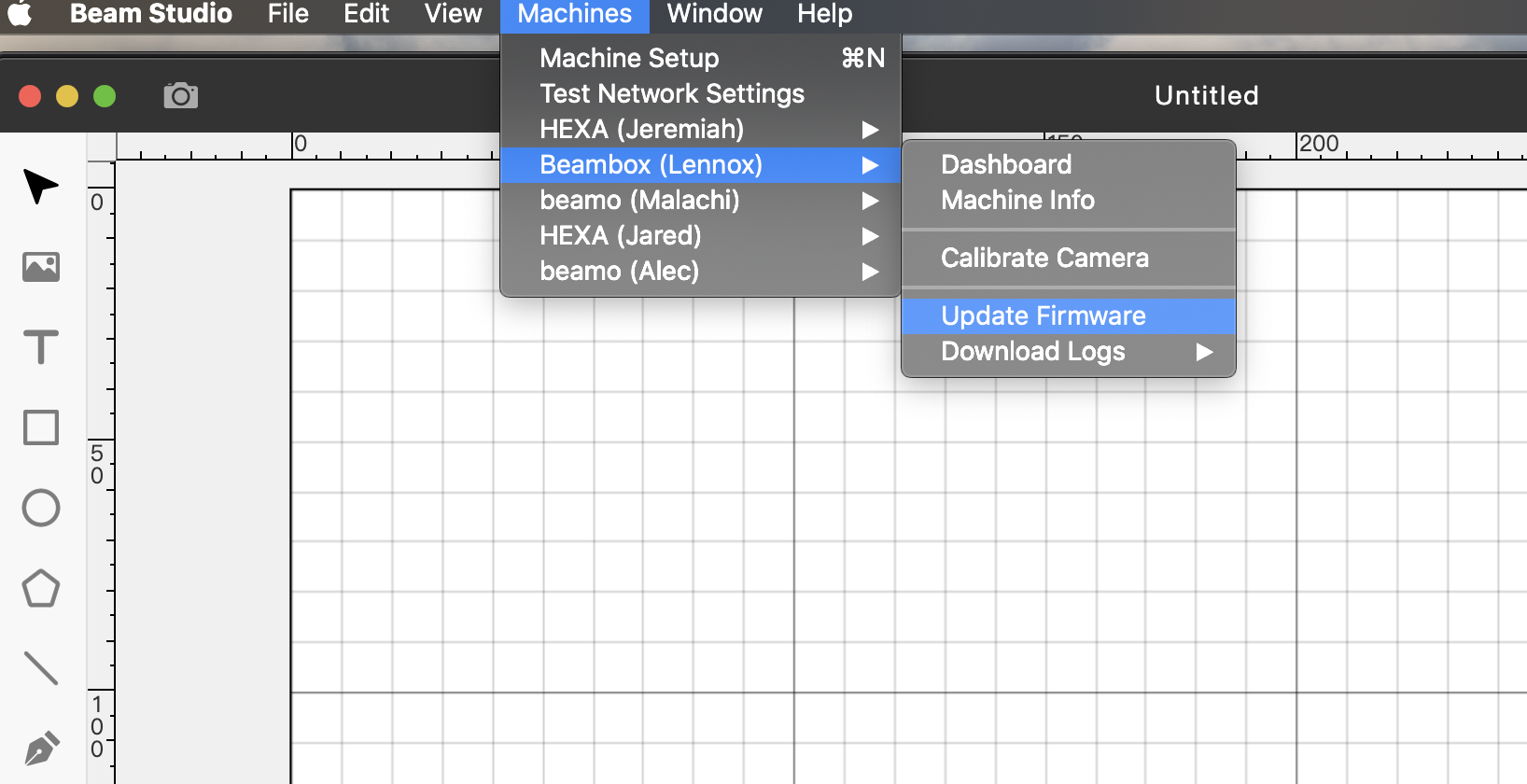

Seleziona Beam Studio > Macchina > (la tua macchina) > Aggiorna firmware per aggiornare il firmware all'ultima versione.

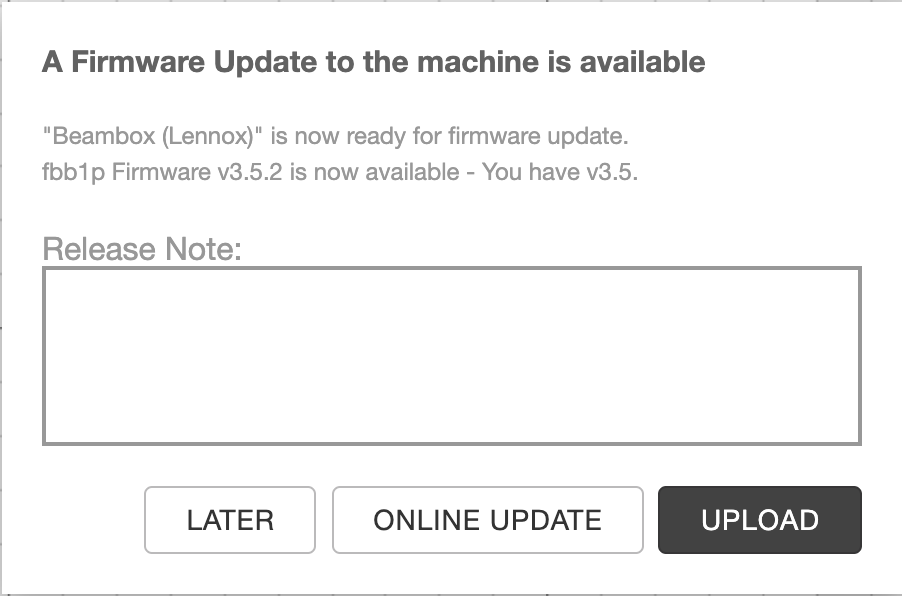

È possibile scegliere un aggiornamento online o caricare l'ultimo firmware scaricato dal sito web.

5. Prima attività

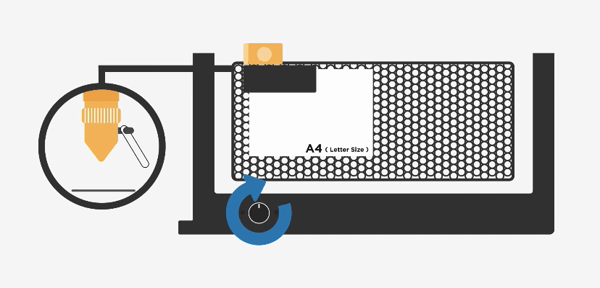

5.1. Regolazione della messa a fuoco

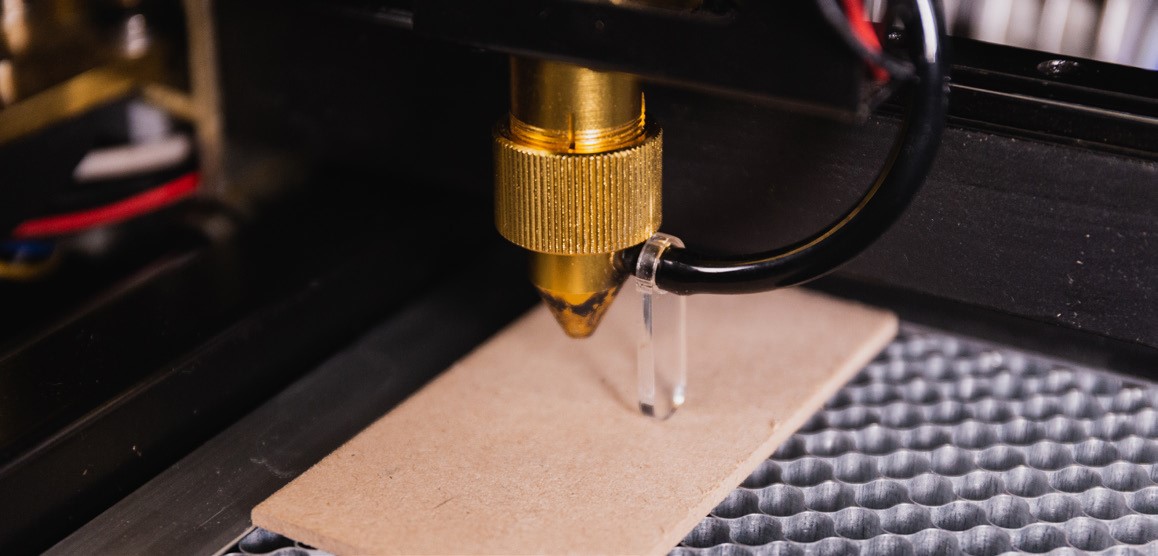

Inserire la sonda di messa a fuoco verso il basso.

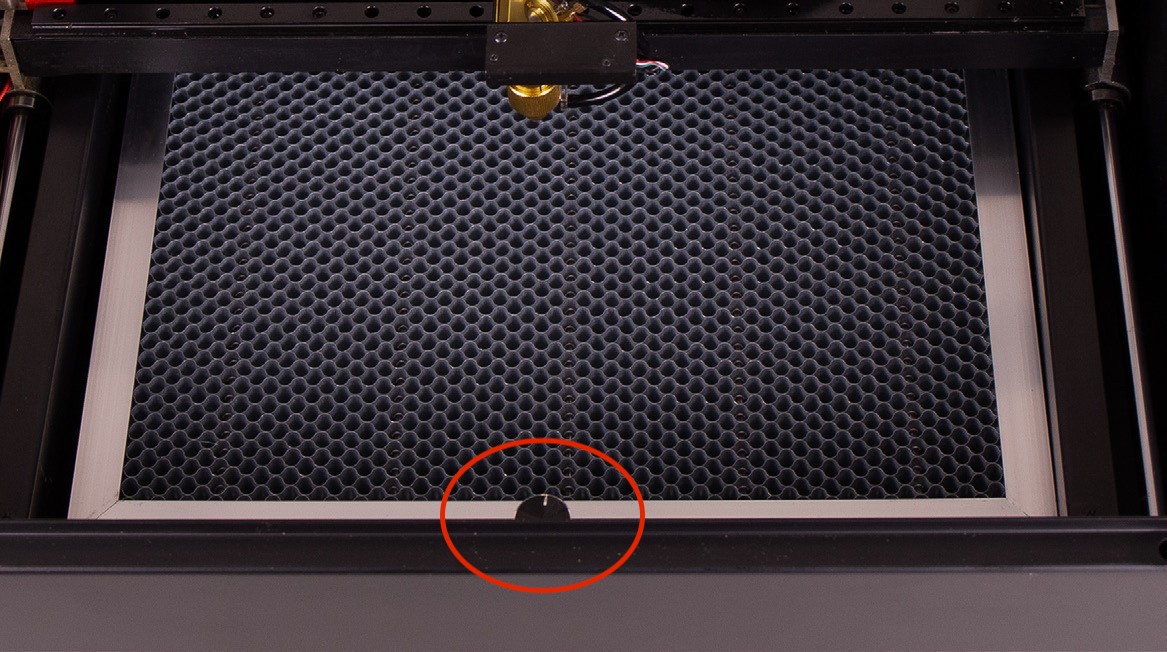

Ruotare la manopola di regolazione del livello per spostare la piattaforma verso l'alto e verso il basso. Far toccare leggermente la superficie del pezzo in lavorazione con l'estremità della sonda in modo che l'altezza sia sulla giusta messa a fuoco. Quindi ritrarre la messa a fuoco quando la regolazione è terminata.

Controllare la messa a fuoco prima di ogni attività; ruotare la manopola di regolazione del livello.

La sonda dovrebbe toccare con precisione la superficie del materiale.

In assenza della sonda di messa a fuoco, per assicurarsi che l'oggetto sia a fuoco, è possibile utilizzare "US quarters *6" o "Euro 0,5 *5", che dovrebbero essere equivalenti a 12 mm (distanza focale). Anche altri oggetti vicini a questo numero sono utilizzabili.

Se la sonda è rotta, scaricare il file dxf qui e crearne una autonomamente. Si consiglia di utilizzare acrilico da 3 mm per il taglio.

5.2. Anteprima della fotocamera

Assicurarsi di aver completato 「2-6-2 Calibrazione della fotocamera」prima dell'anteprima della fotocamera.

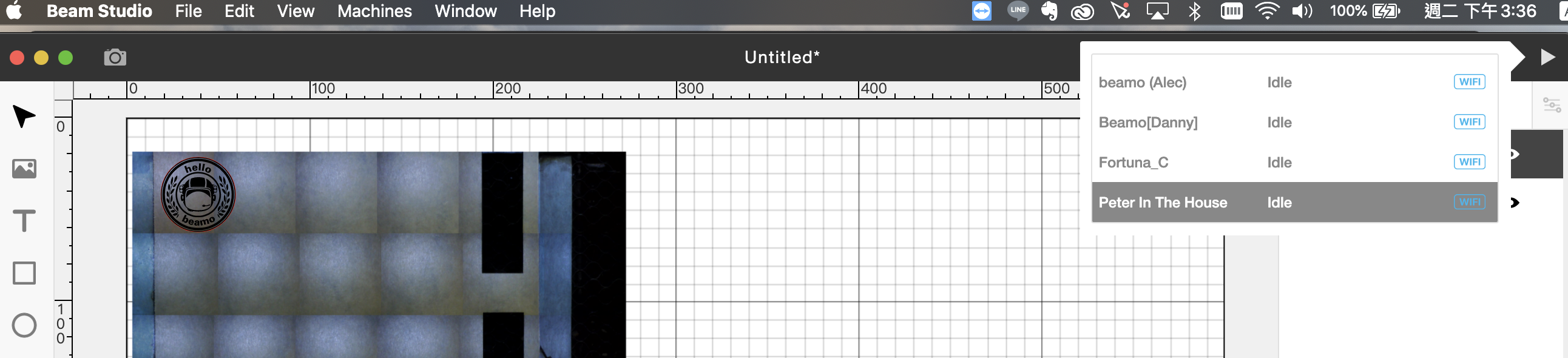

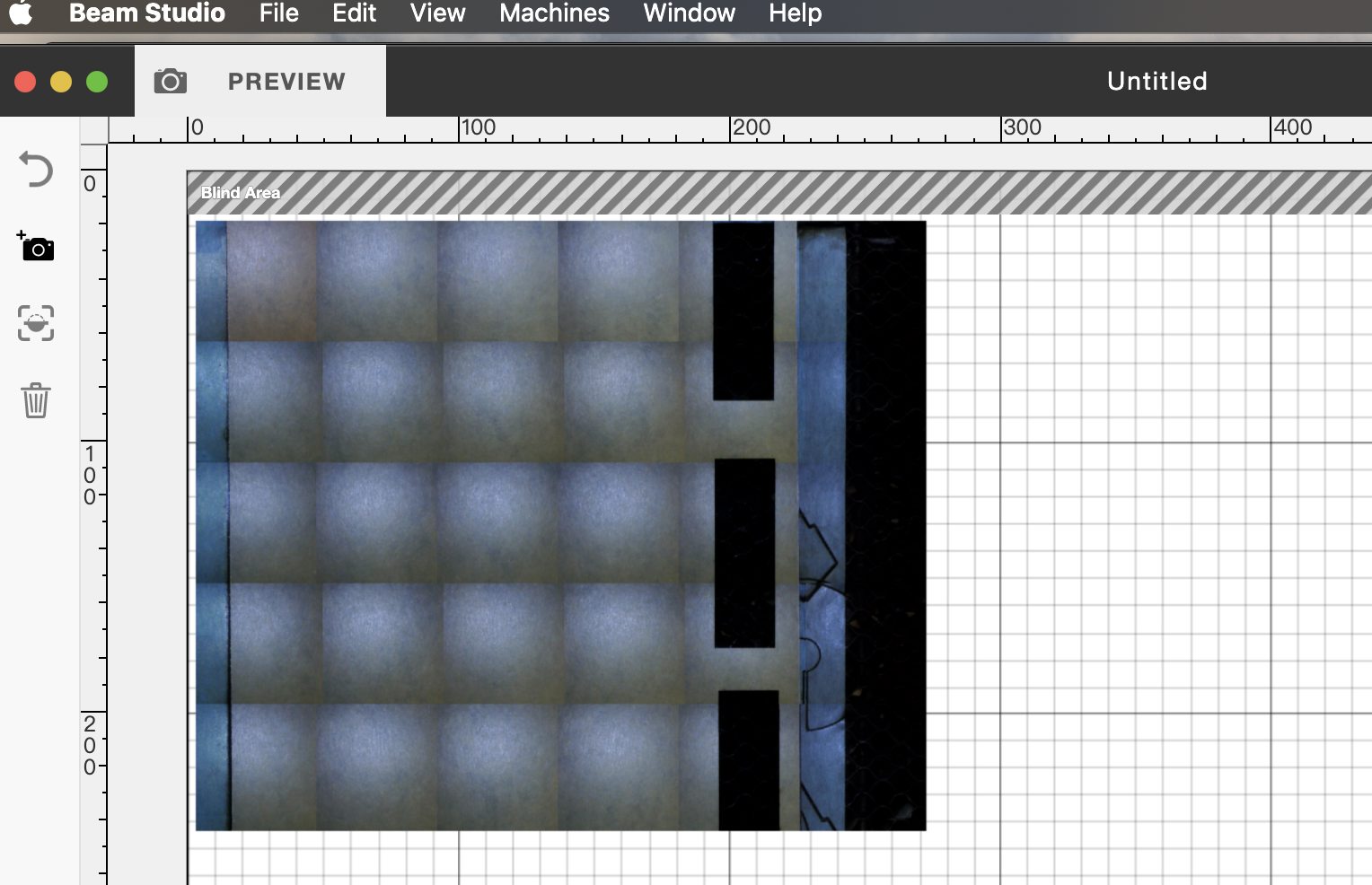

Dopo la calibrazione, fare clic su  e selezionare la macchina. Avviare l'anteprima quando il cursore diventa . Fare clic su una posizione specifica o trascinare un'area per visualizzare in anteprima l'area di lavoro.

Fare clic su  di nuovo o premere ESC per uscire dalla modalità di anteprima.

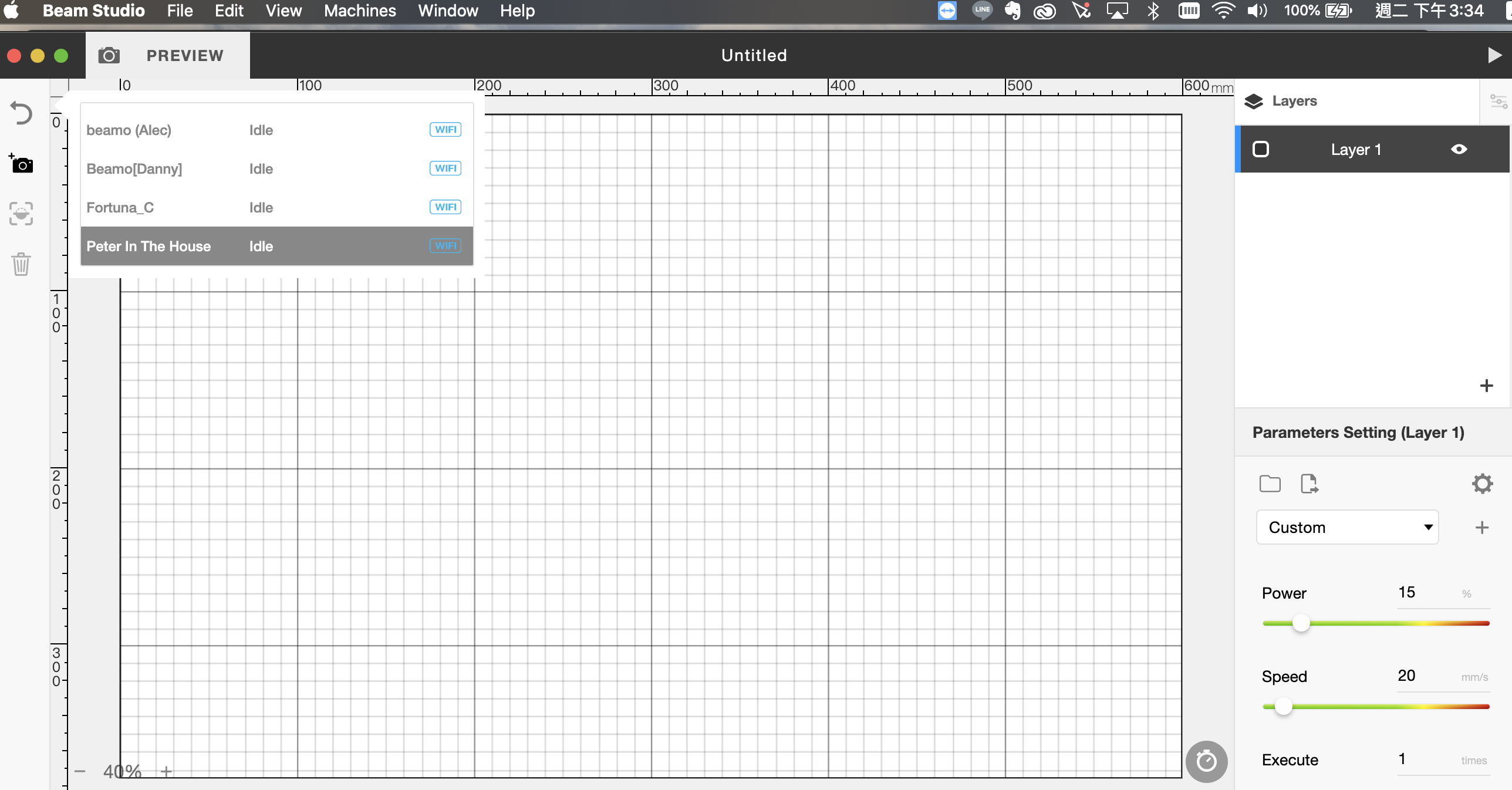

▲ Fare clic su  e selezionare la macchina.

Fare clic su「」per terminare la modalità di anteprima.

fare clic su「」per eliminare il risultato dell'anteprima.

▲ Fare clic o trascinare un'area

Se non riesci a trovare la macchina nel Menu, controlla Risoluzione dei problemi: Problema di connessione.

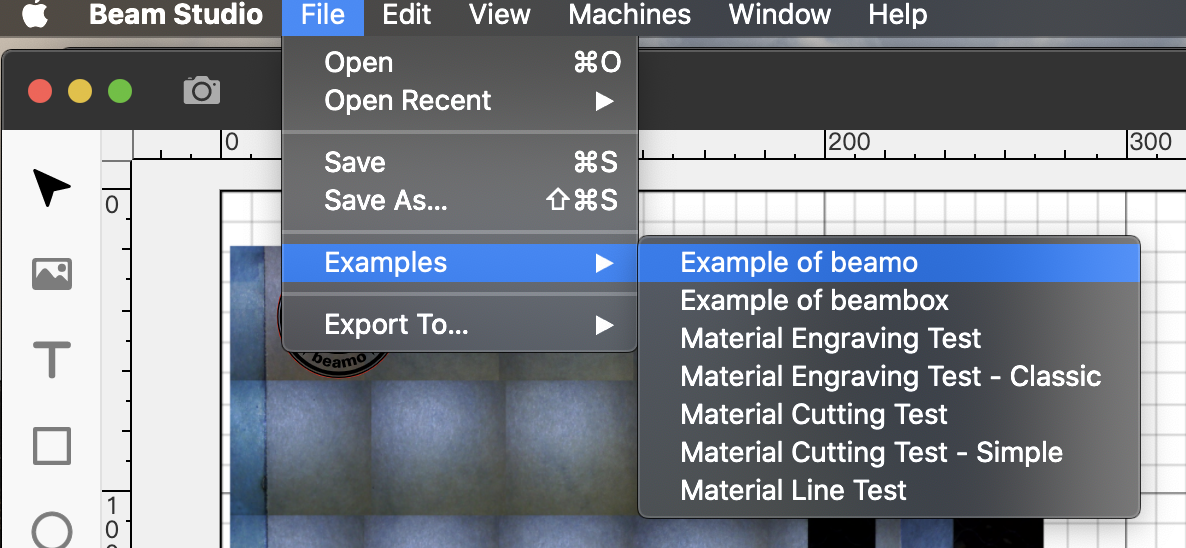

5.3 Importare il file di prova. Fare clic su menu > File > Campioni > Esempio di beamo o Beambox.
Fare clic su Esporta, selezionare la macchina e fare clic su Avvia per avviare l'attività.

▲ Importare il file di prova

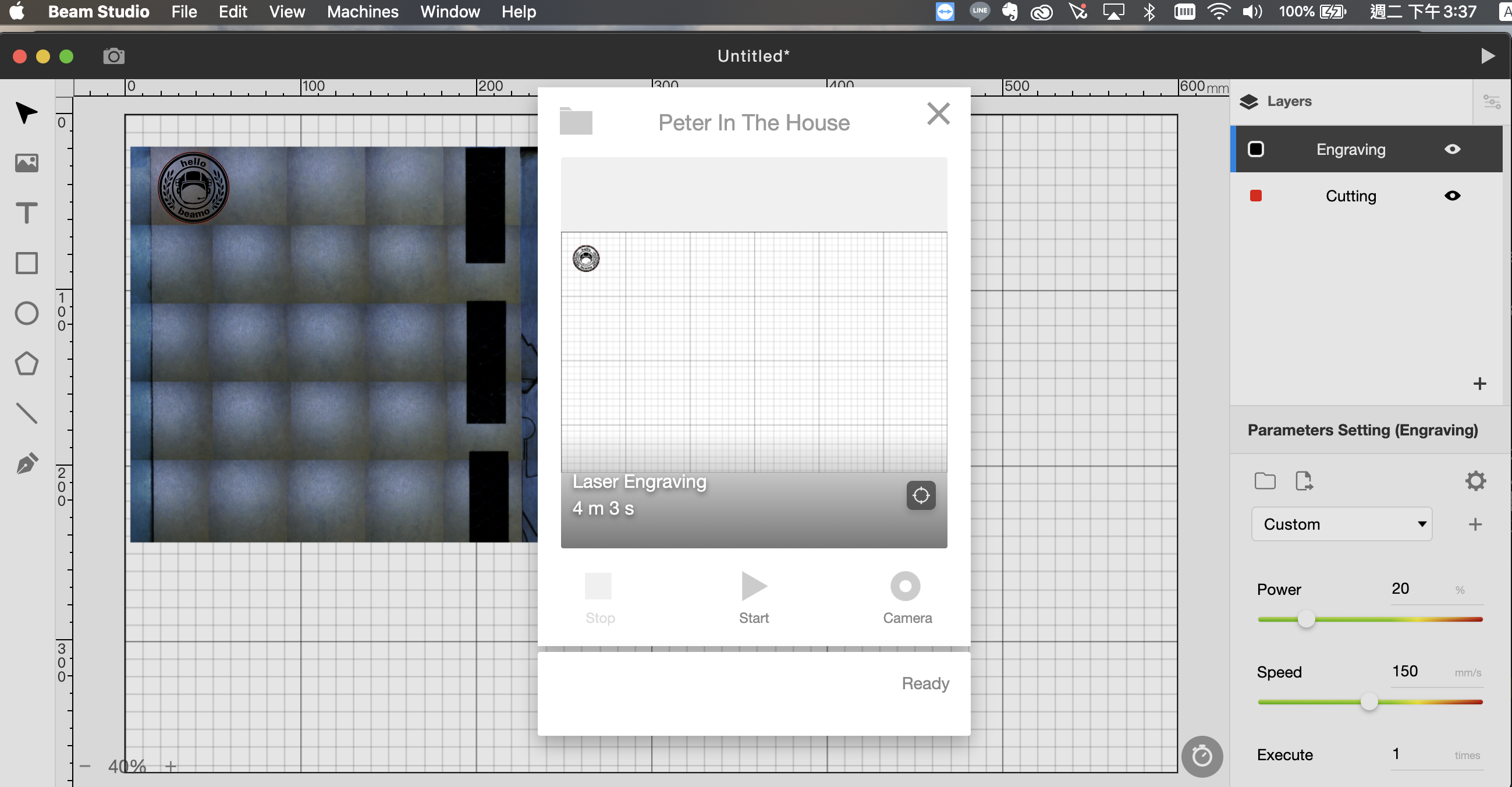

▲ Premere 「Go」per scegliere la macchina

▲ Premere 「Avvia」per avviare il test

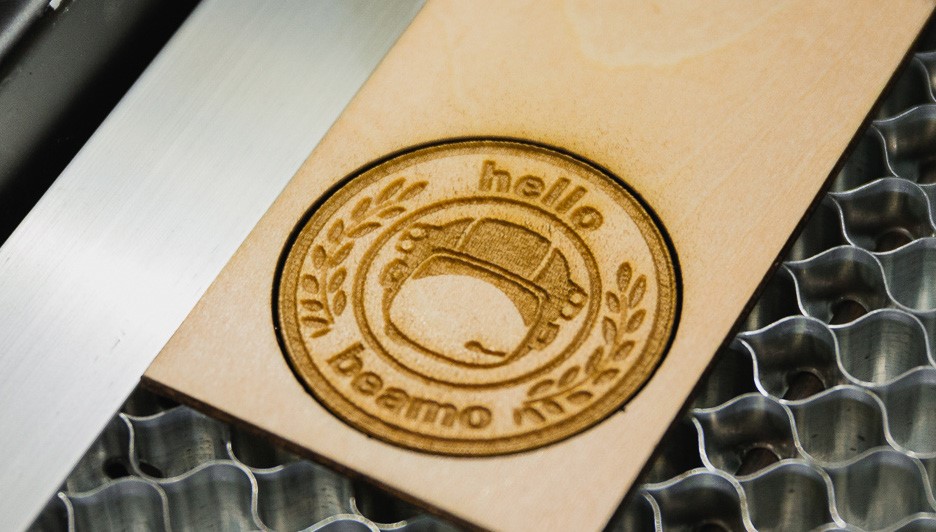

5.4 Risultato dell'incisione

Se il risultato è troppo chiaro o sfocato, verificare se la messa a fuoco è corretta.

If la messa a fuoco è corretta ma il risultato è scarso, si prega di ricontrollare il percorso ottico. Vedere "5-6 Regolazione del percorso ottico".

Se la posizione del risultato varia con l'anteprima della fotocamera, si prega di ricontrollare la messa a fuoco o vedere "Problema di allineamento della fotocamera".
