Beambox - Guida all'installazione del modulo rotante 1.0

1. Installazione

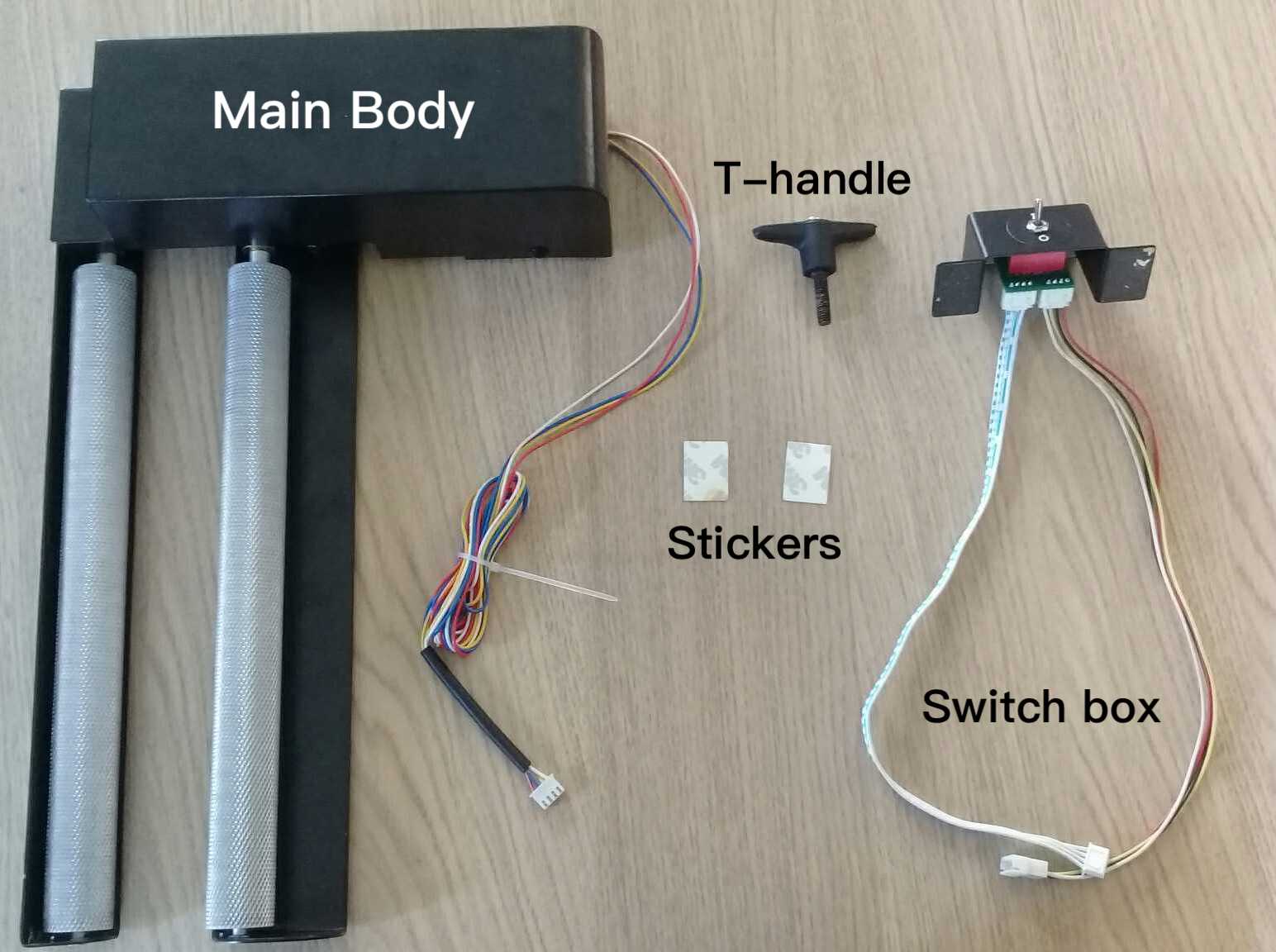

1.1 Il Modulo Rotante è composto da 4 elementi:il corpo principale, la maniglia a T, la scatola dell'interruttore e 2 adesivi per la scatola dell'interruttore.

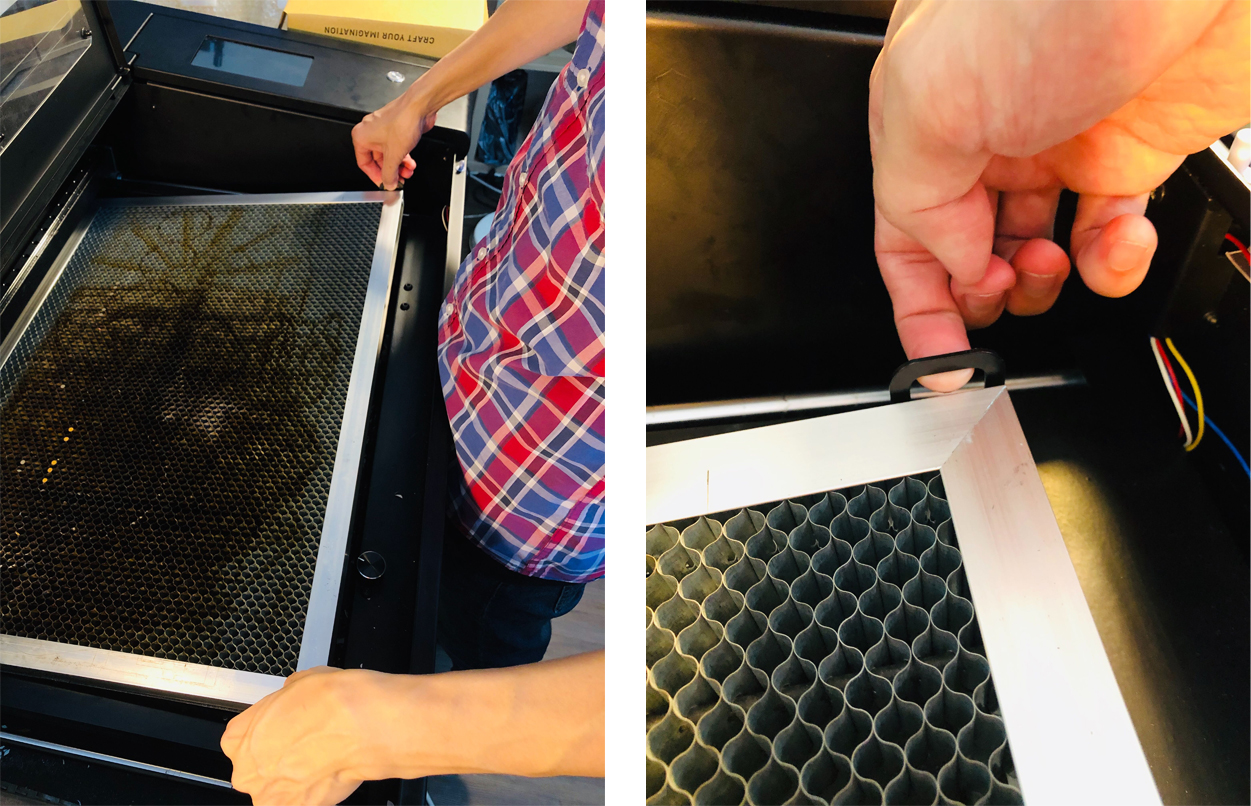

1.2 Rimuovere la piattaforma a nido d'ape sollevandola dalle apposite linguette.

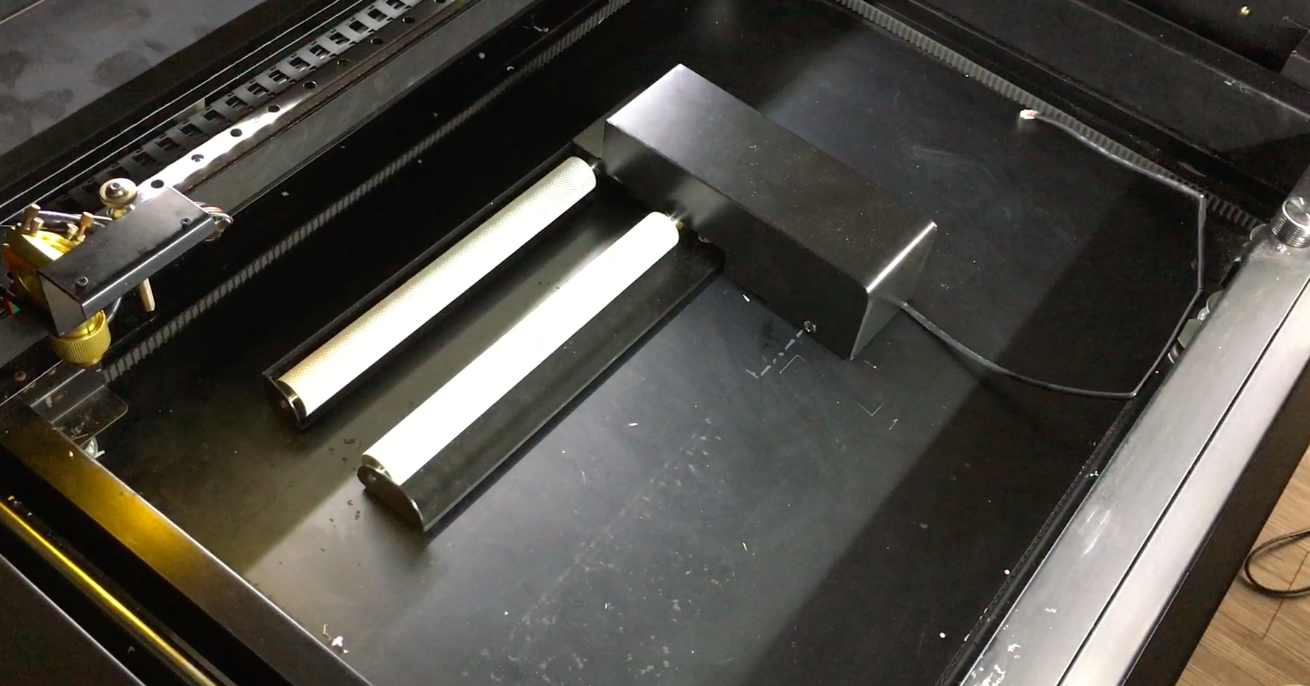

1.3 Posizionare il corpo principale all'interno della macchina. Le parti nere del corpo principale devono trovarsi sul lato destro.

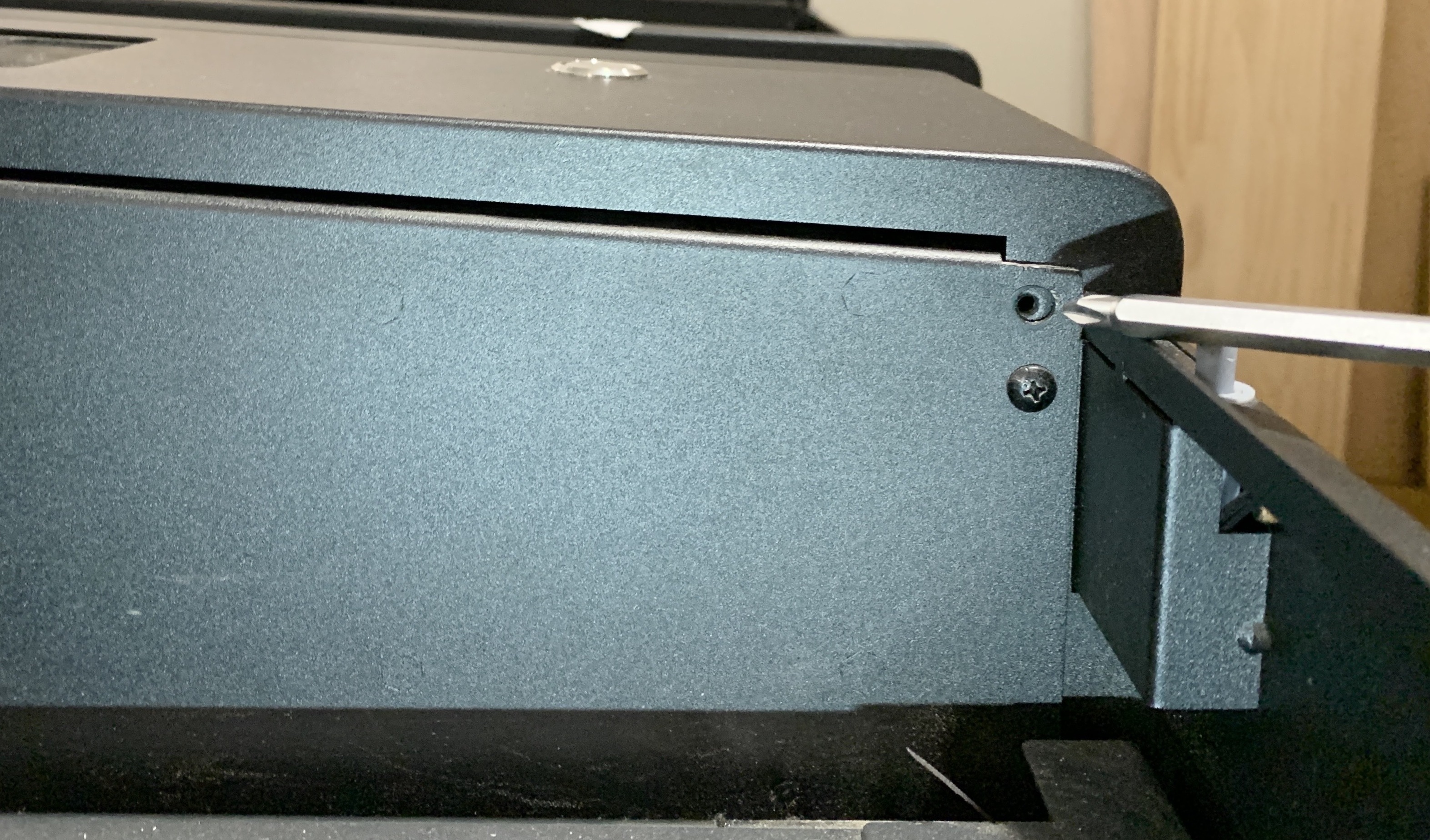

1.4 Rimuovere la prima vite sul lato sinistro del coperchio destro e aprirlo.

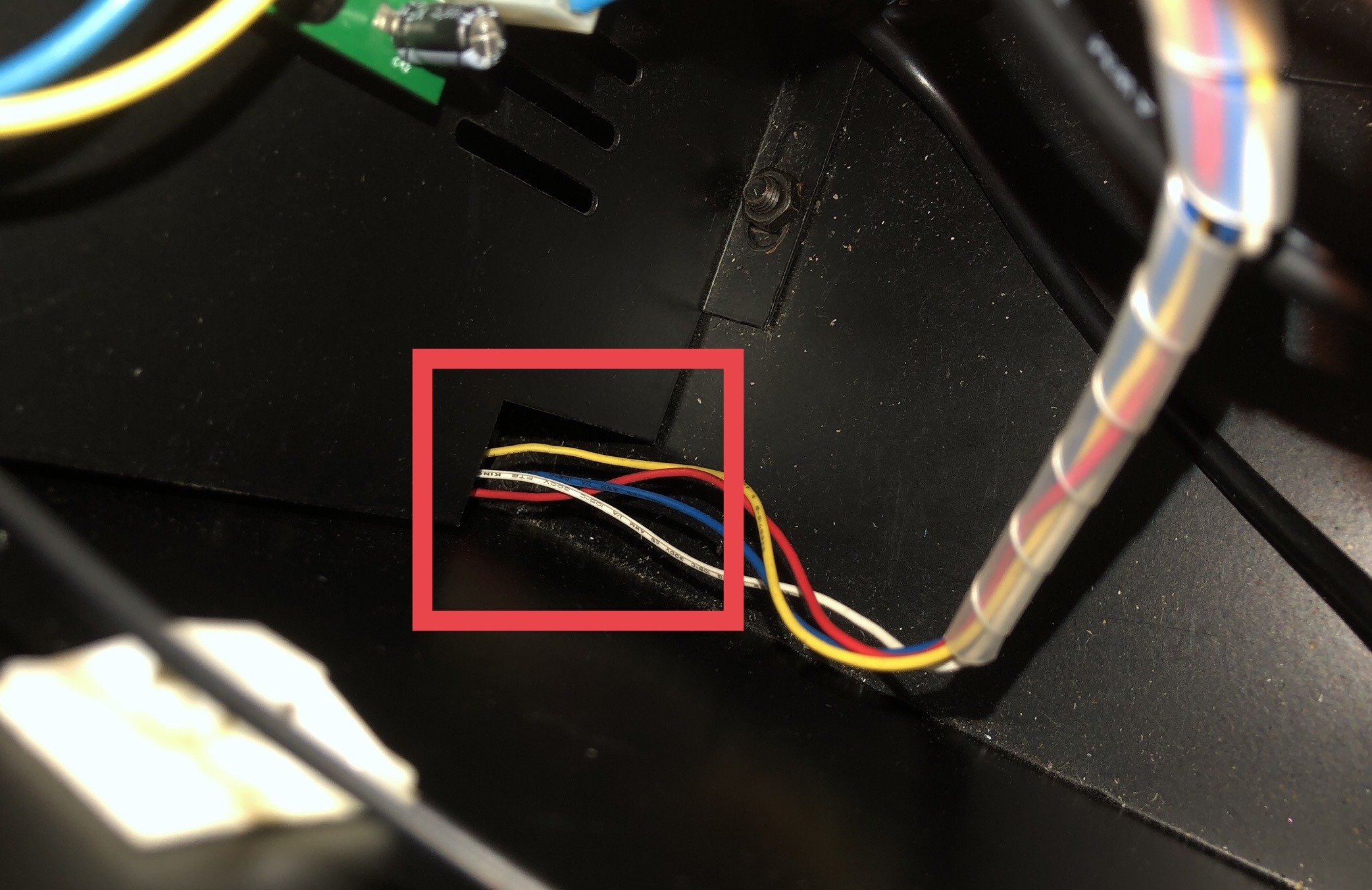

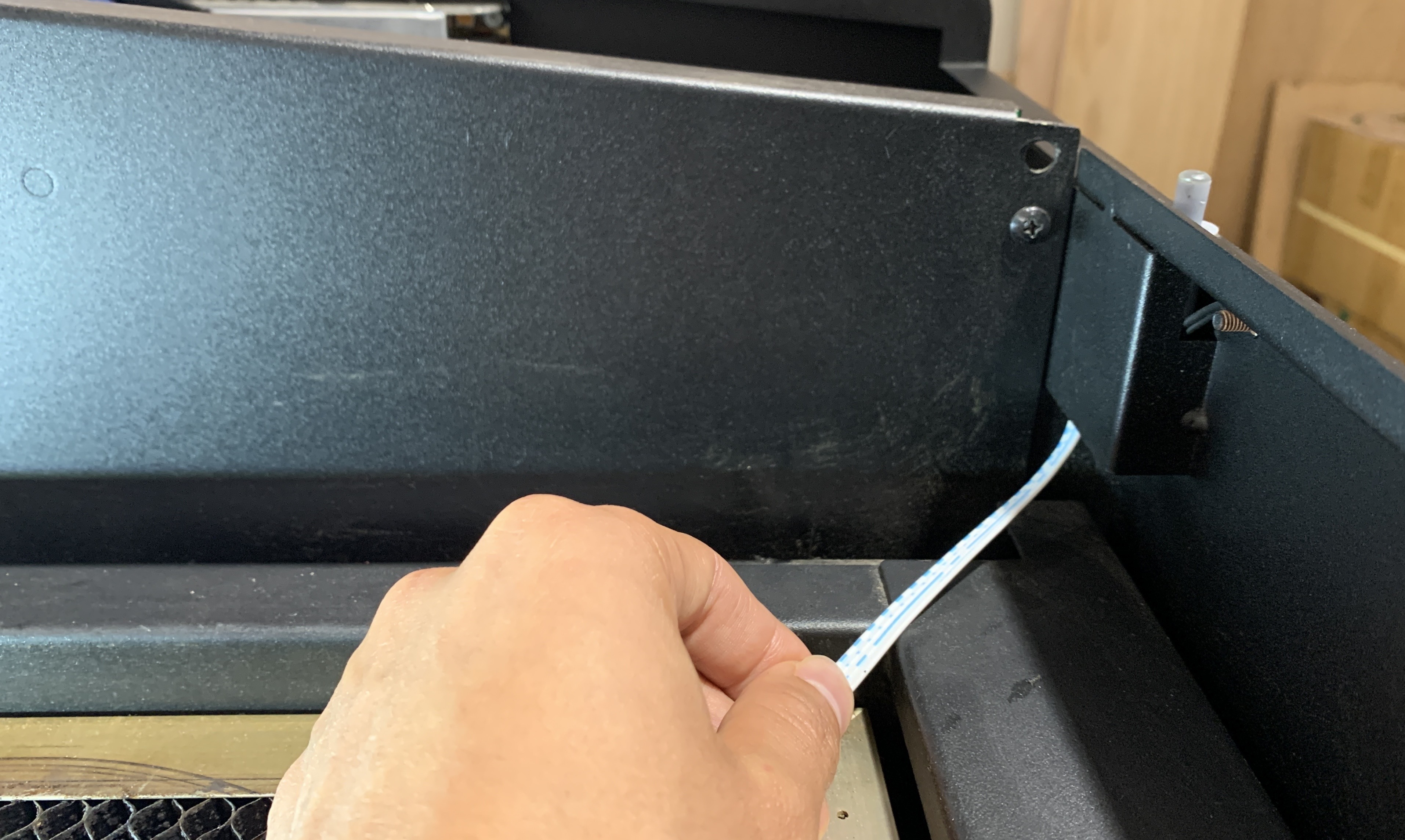

1.5 Far passare entrambi i cavi della scatola dell'interruttore attraverso il foro nella parte superiore del divisorio.

*Per alcuni modelli di vecchia generazione, è necessario far passare entrambi i cavi della scatola dell'interruttore attraverso il foro nella parte inferiore.

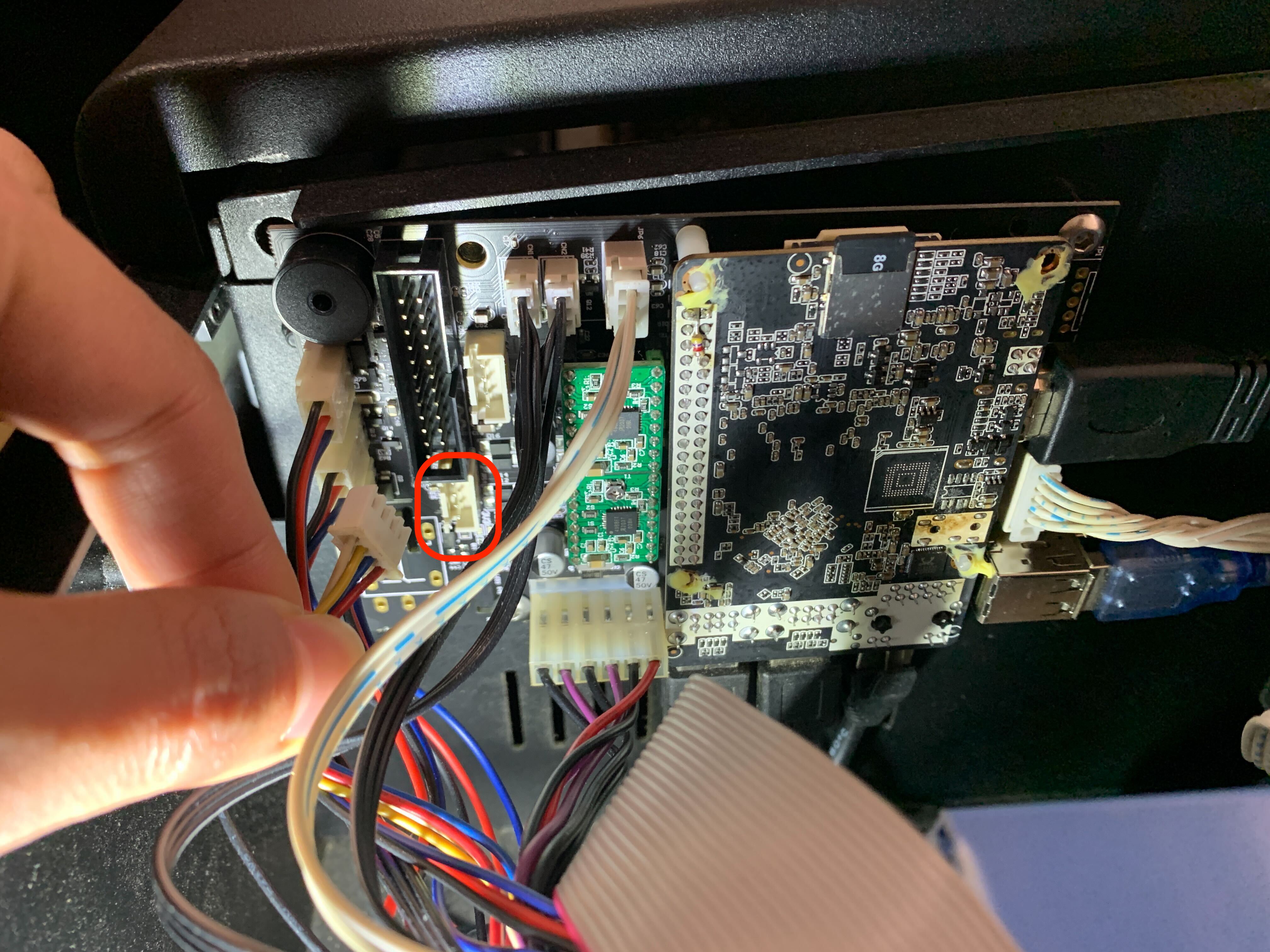

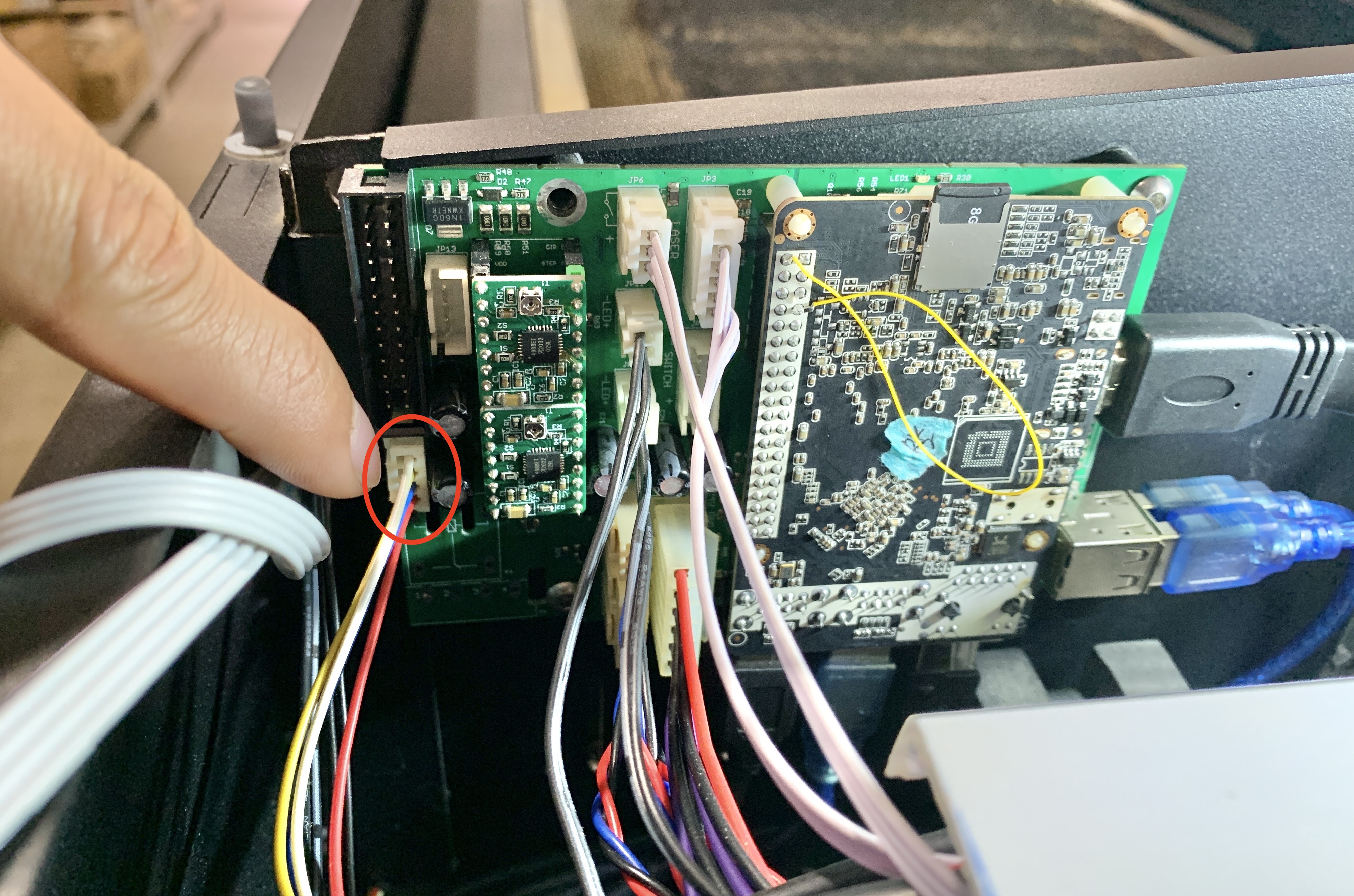

1.6 Scollegare dalla scheda madre il cavo della scheda del plotter e il cavo del motore Y indicati nel cerchio.

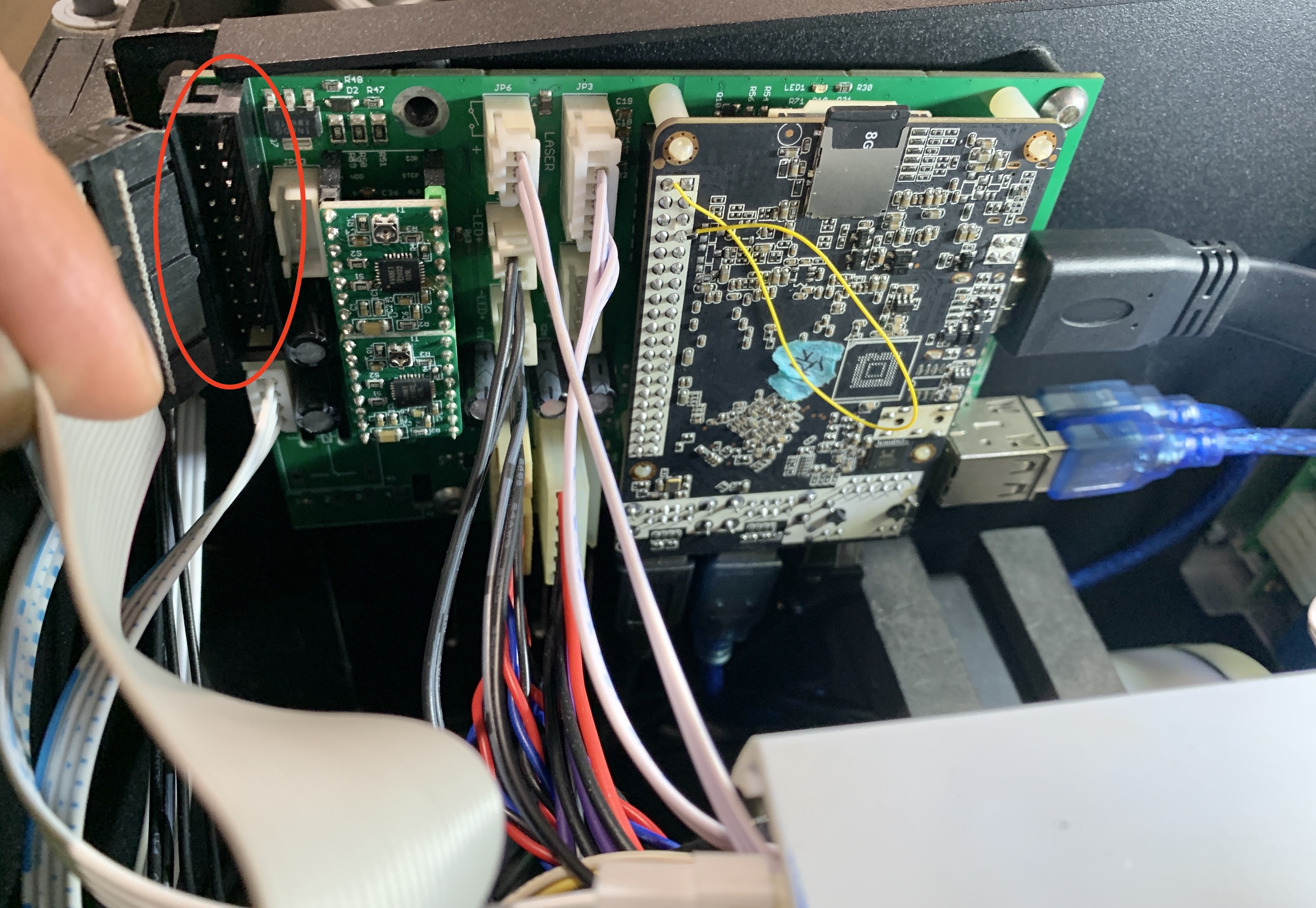

*Se il numero di serie della macchina è successivo a FBB1CT2220001 / FBB1PT2220001, fare riferimento alla versione della scheda madre mostrata nell'immagine sottostante.

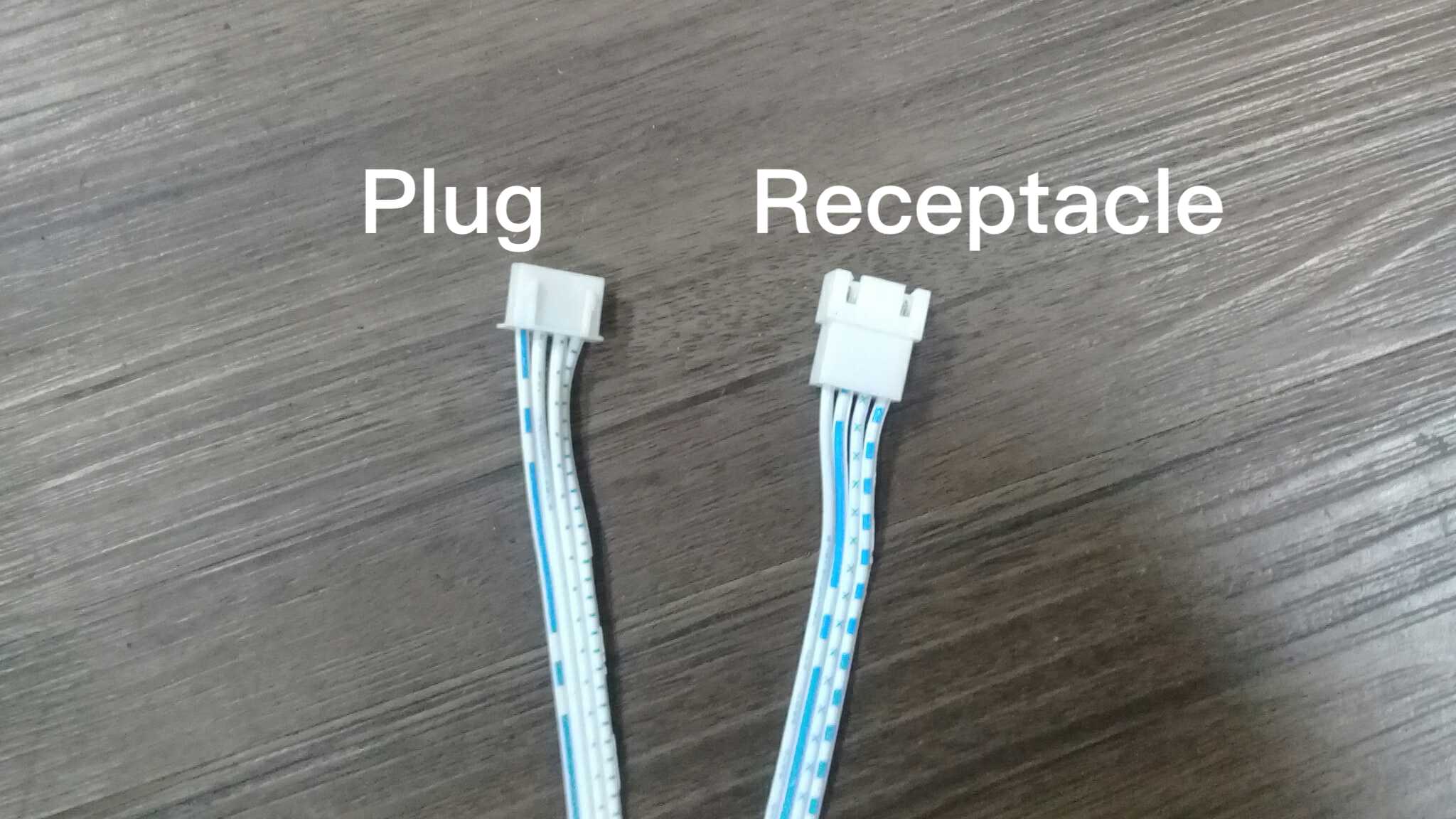

1.7 La scatola dell'interruttore è dotata di 2 cavi. Uno è una spina e l'altro è una presa.

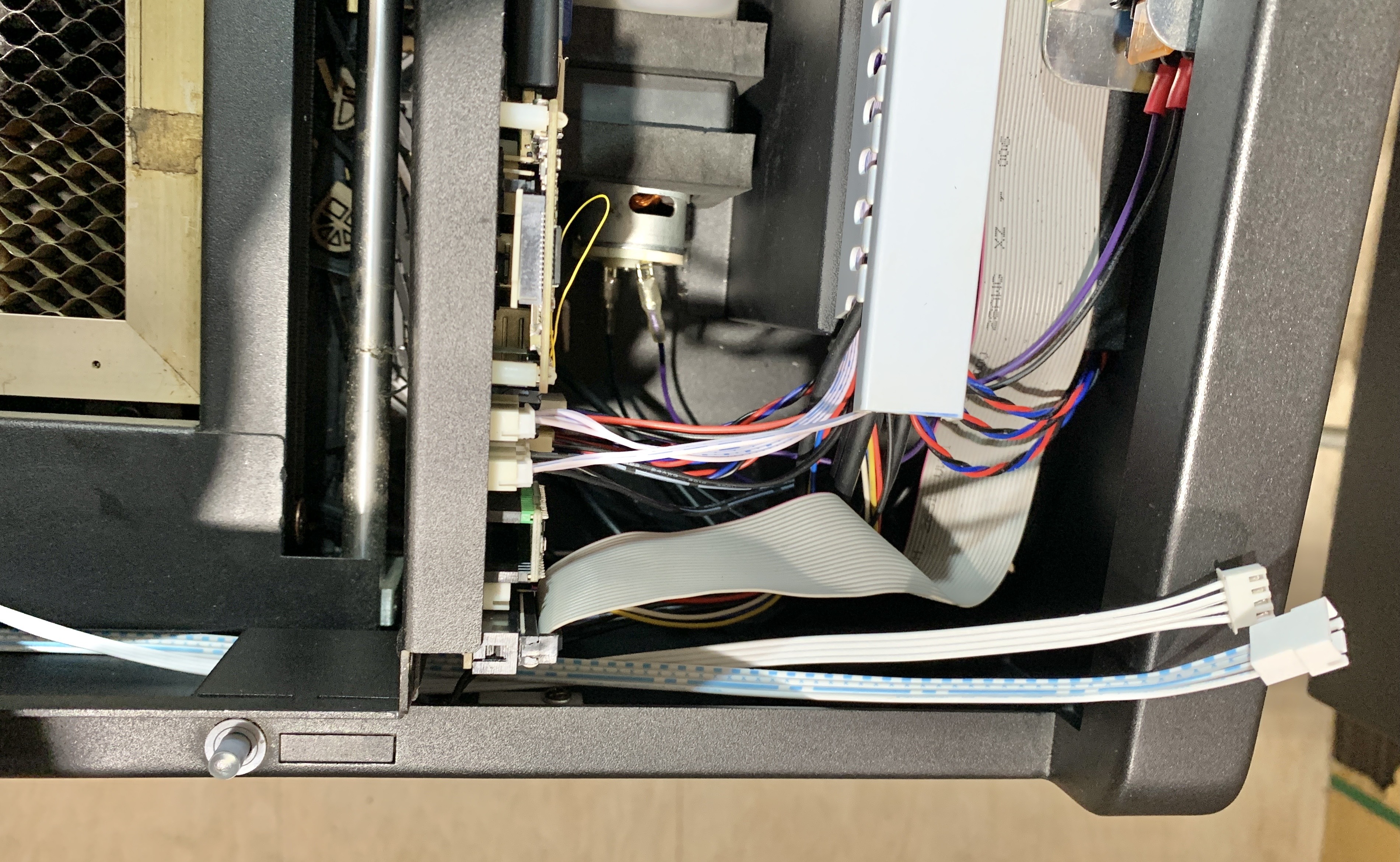

1.8 Inserire il cavo con la spina della scatola dell'interruttore nella porta del motore dell'asse Y sulla scheda madre.

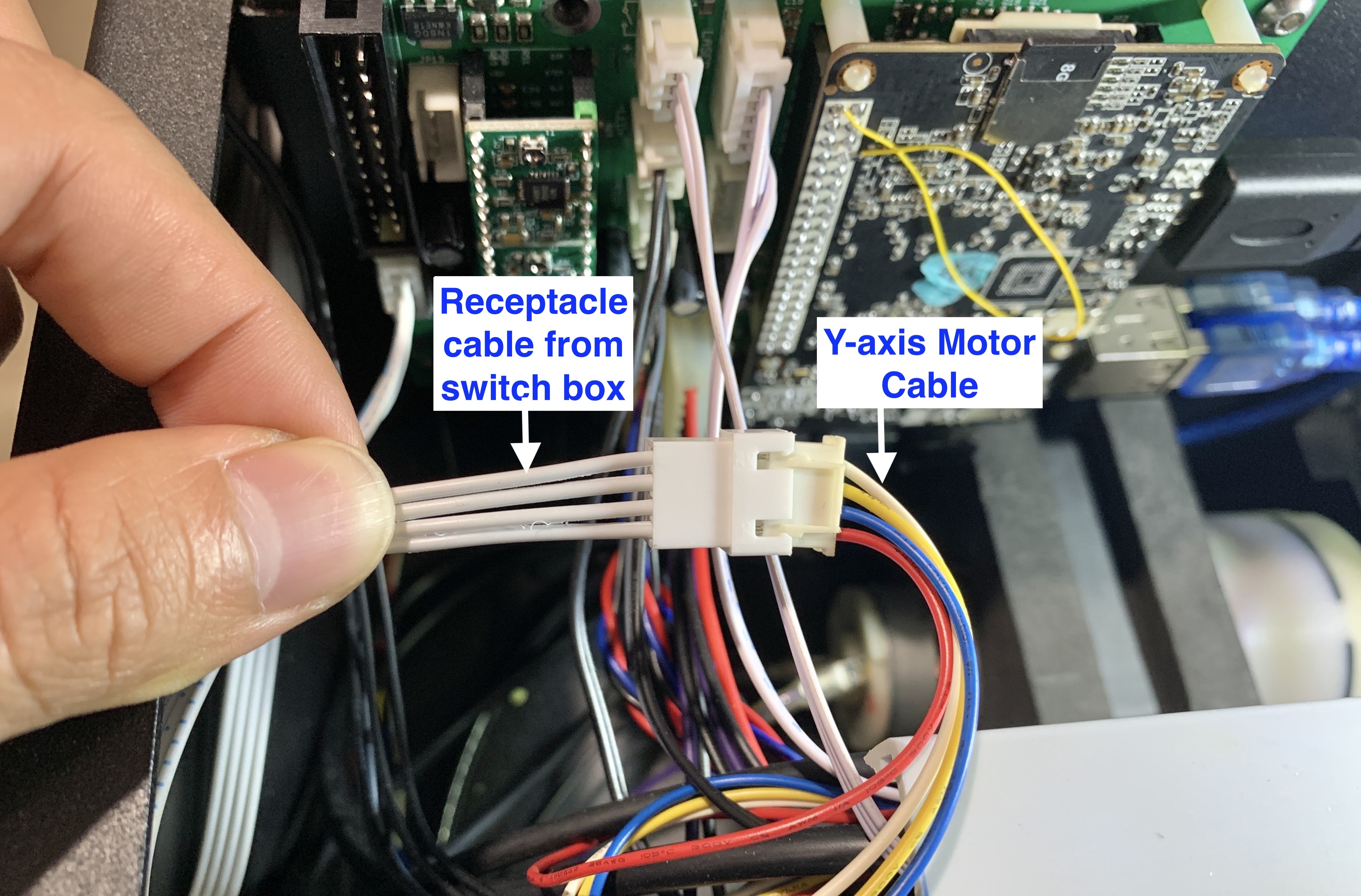

1.9 Collegare il cavo del motore Y precedentemente scollegato dalla scheda madre al cavo con la presa della scatola dell'interruttore.

1.10 Collegare il cavo della scheda del plotter.

*Verificare attentamente che tutti i cavi siano correttamente installati.

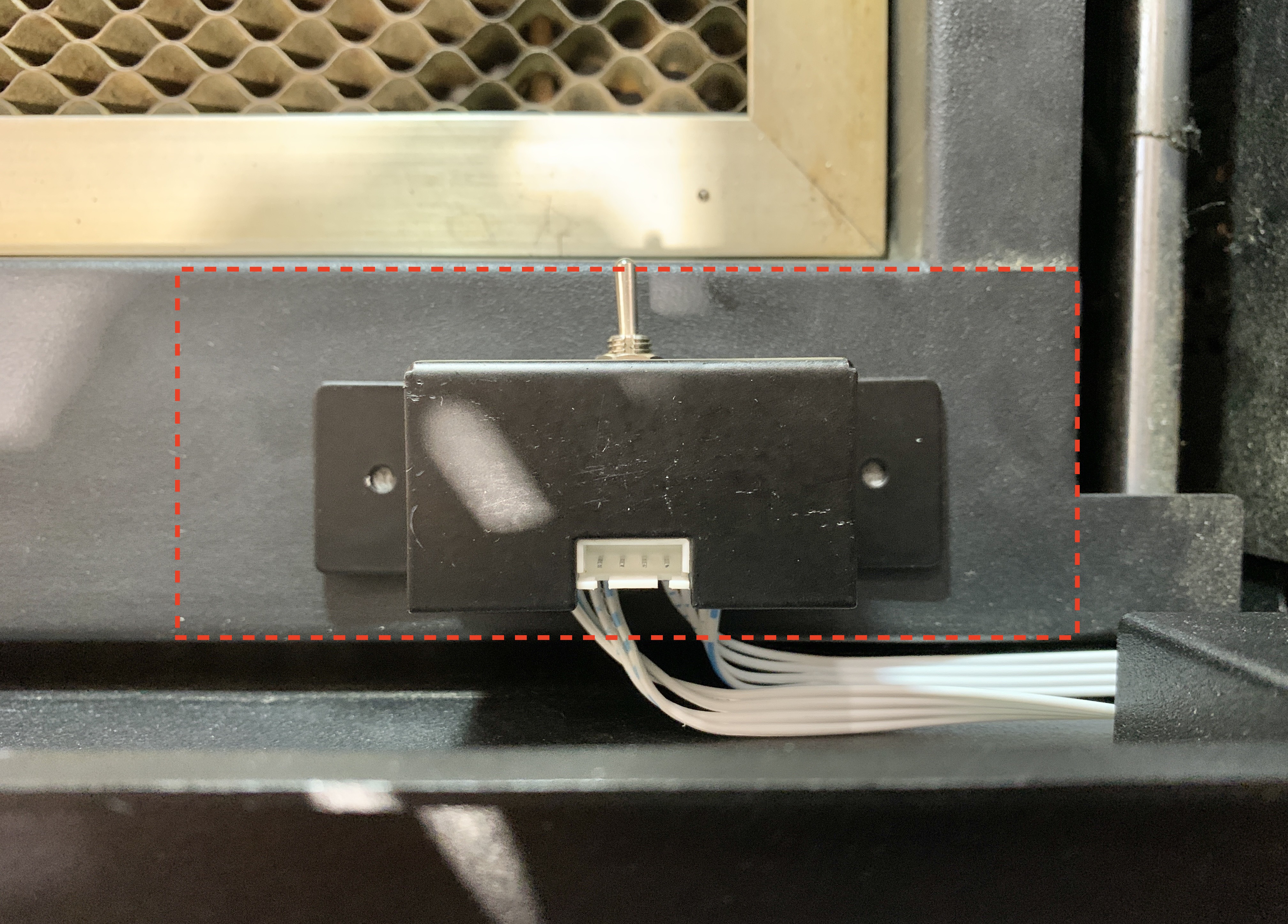

1.11 Applicare gli adesivi sulla scatola dell'interruttore e fissarla nell'angolo inferiore destro della camera di lavoro.

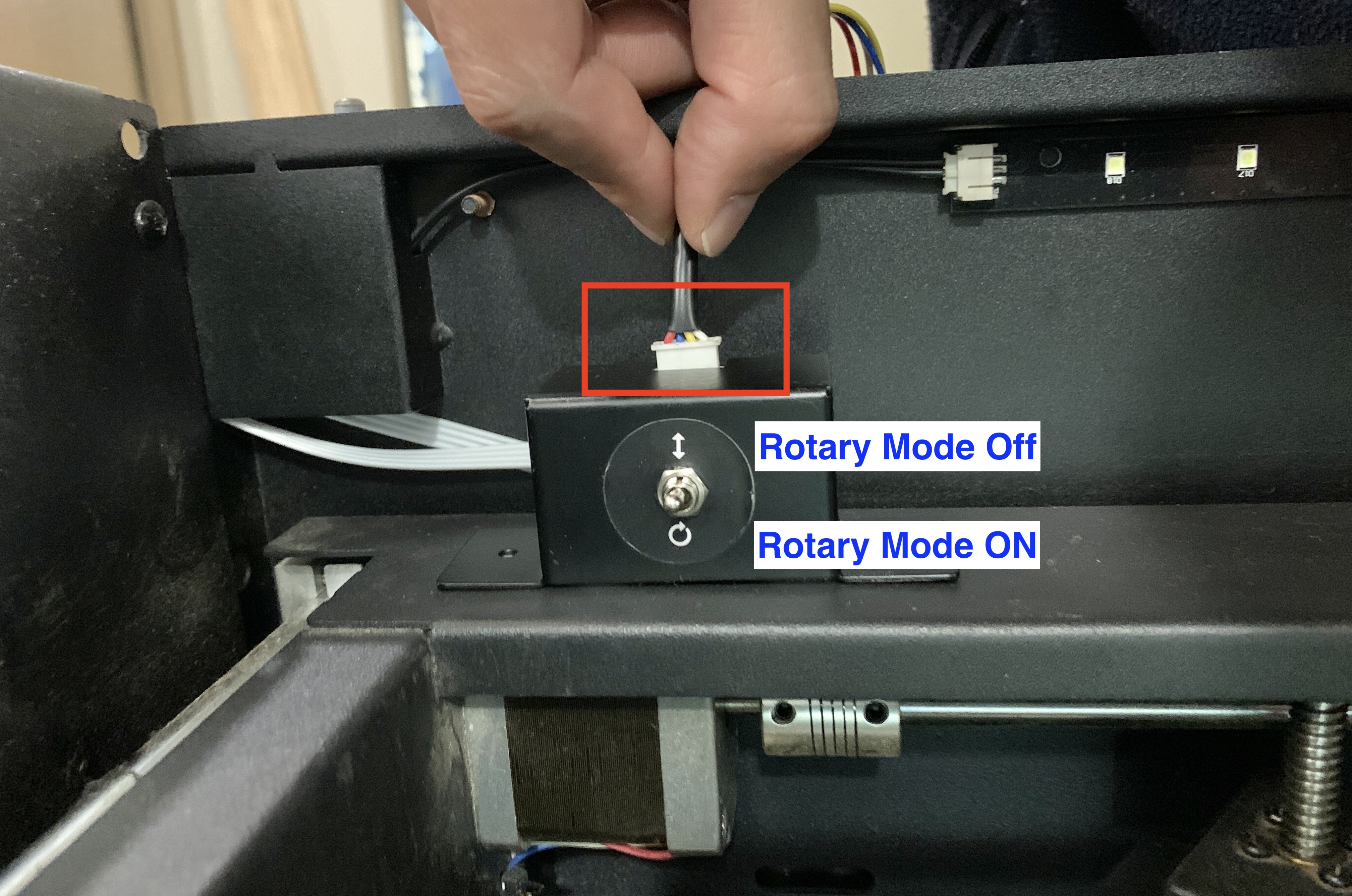

1.12 Inserire il cavo nero del corpo principale nella scatola dell'interruttore. Si prega di mantenere l' interruttore in posizione spenta (↕) fino a quando non verrà richiesto di accenderlo.

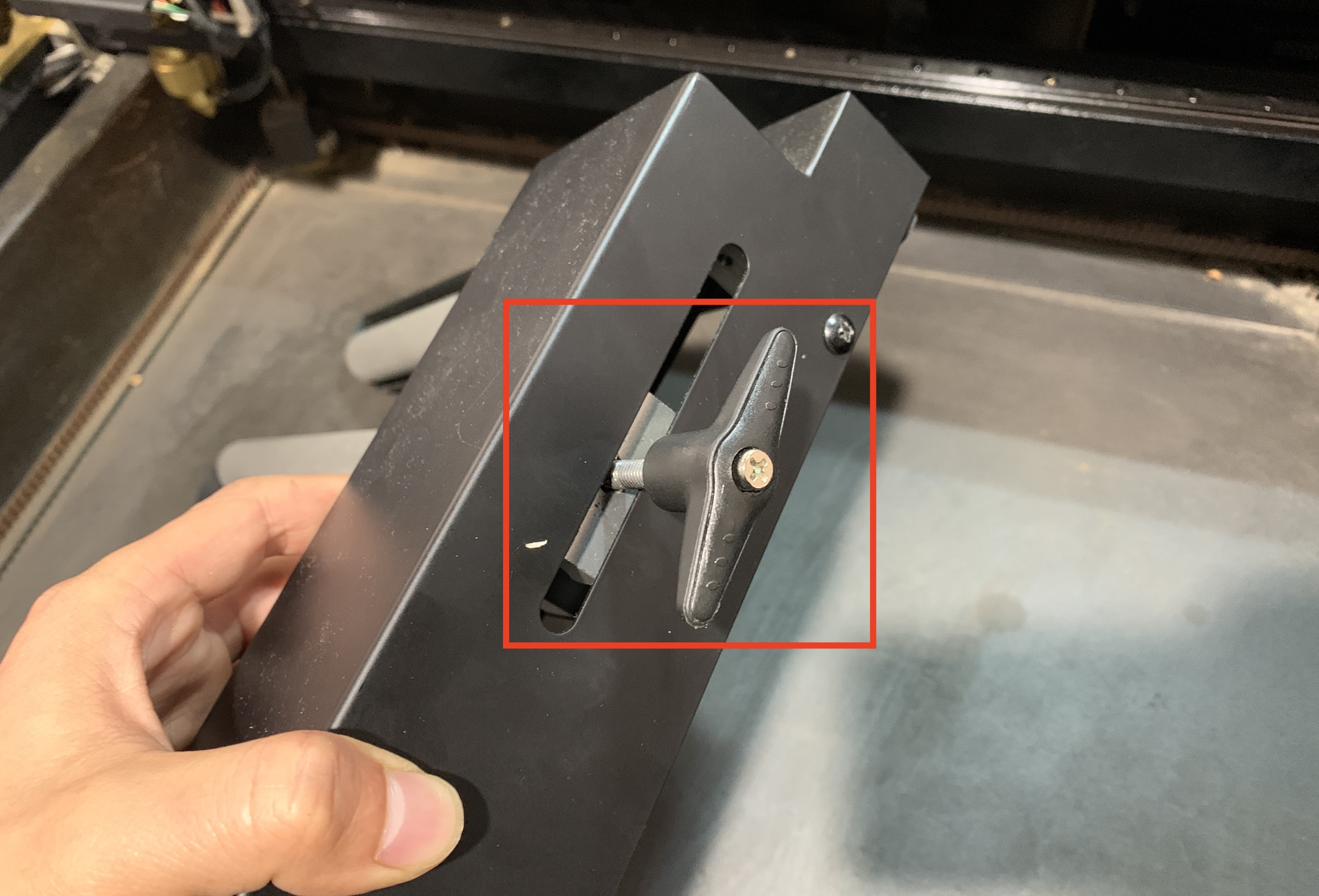

1.13 Installare la maniglia a T sul lato destro del corpo principale.

 1.14 Assicurarsi che l'interruttore della funzione rotante sia in posizione spenta. Accenderlo prima di essere richiesto può generare codici di errore fuorvianti.

2. Configurazione

2.1  Aggiornare il firmware all'ultima versione. Ecco la guida per l'aggiornamento del firmware.

2.2 Configurare le impostazioni rotanti sul pannello della macchina: MACCHINA > Impostazioni hardware > Impostazione rotante > Rotante 1.0 > OK.

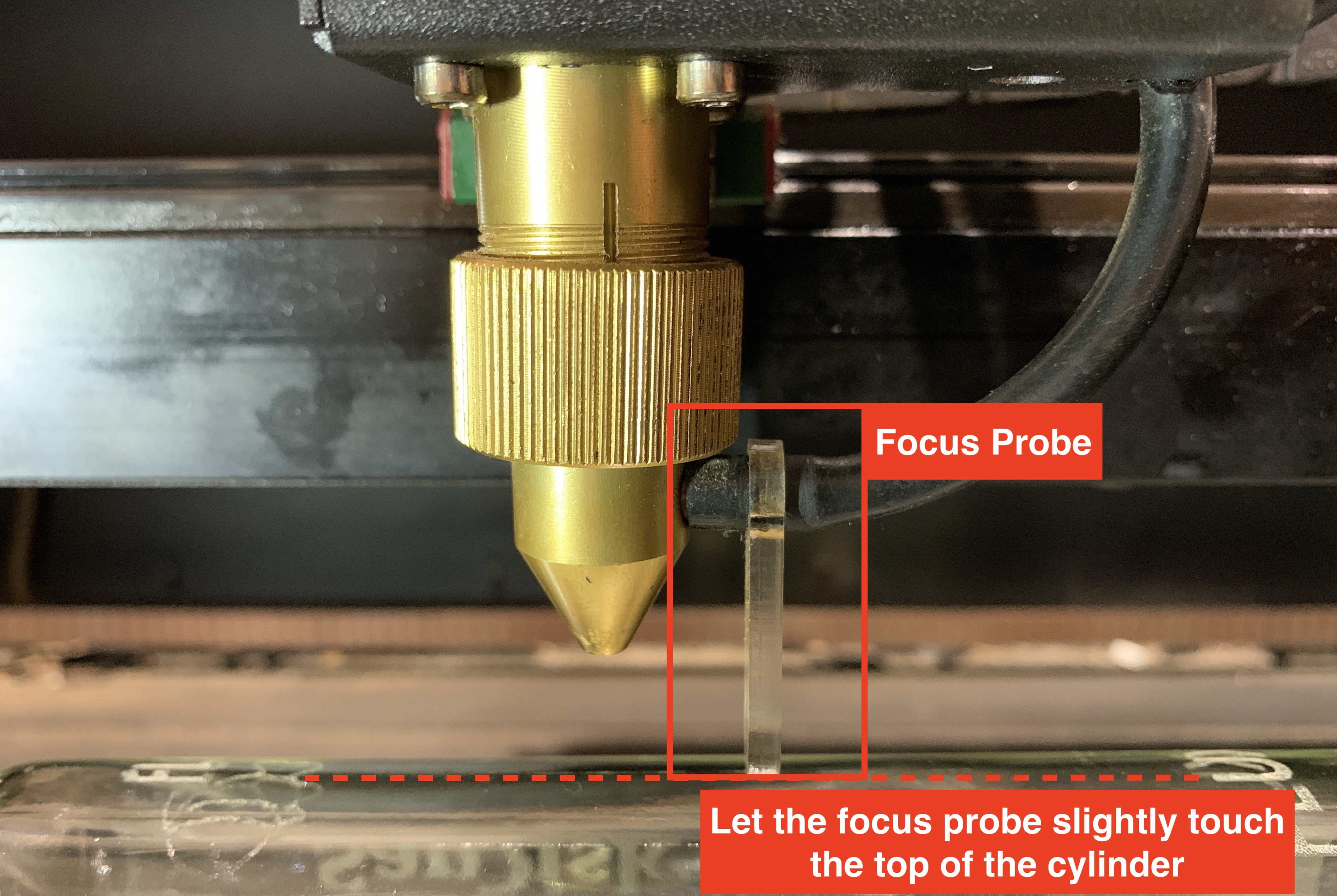

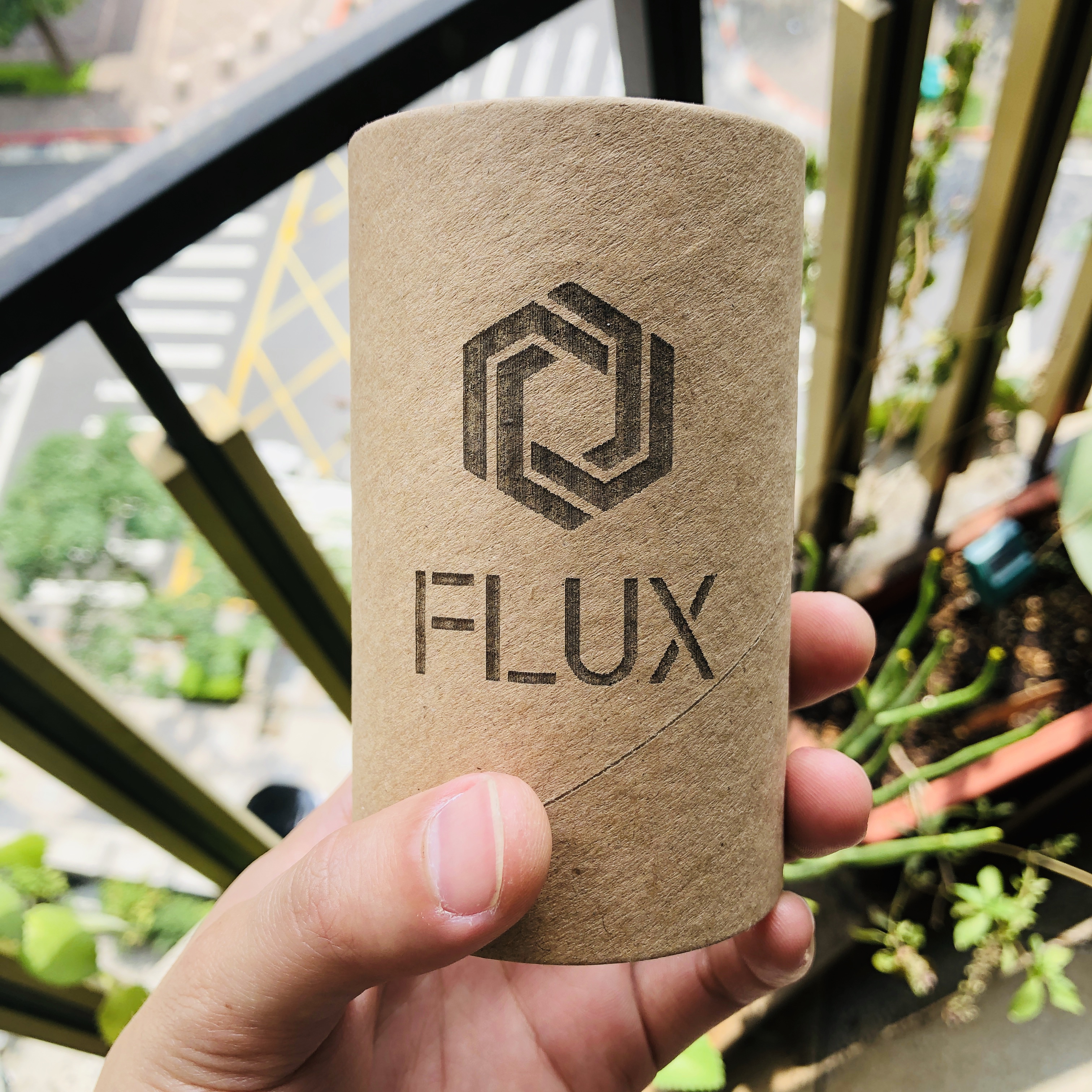

2.3 Posizionare il cilindro tra i due rulli. Regolare la distanza tra i due rulli in modo che la parte superiore del cilindro tocchi la sonda di messa a fuoco. Fissare la distanza serrando la maniglia a T.

 2.4 Utilizzare l'anteprima della fotocamera e trascinare la linea blu al centro dell'oggetto. Si prega di mantenere l' interruttore nella posizione con le frecce bidirezionali (↕) quando si utilizza l'anteprima della fotocamera.

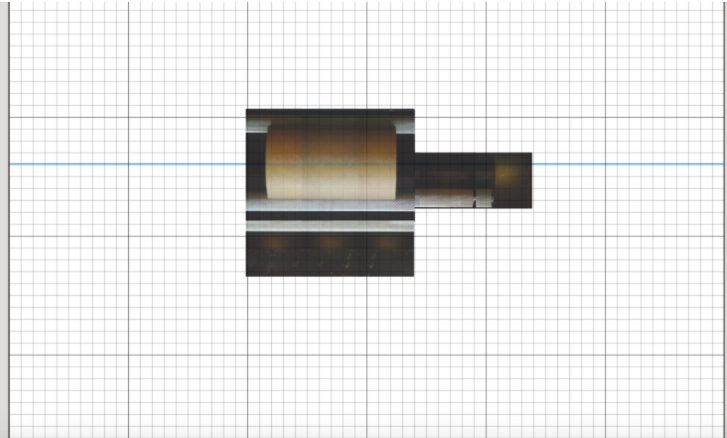

2.5 Poiché le parti del cilindro non sono tutte sul piano focale, si vedrà il risultato dell'anteprima con una caduta. Fare nuovamente clic sul cursore della fotocamera nella parte superiore dell'oggetto.

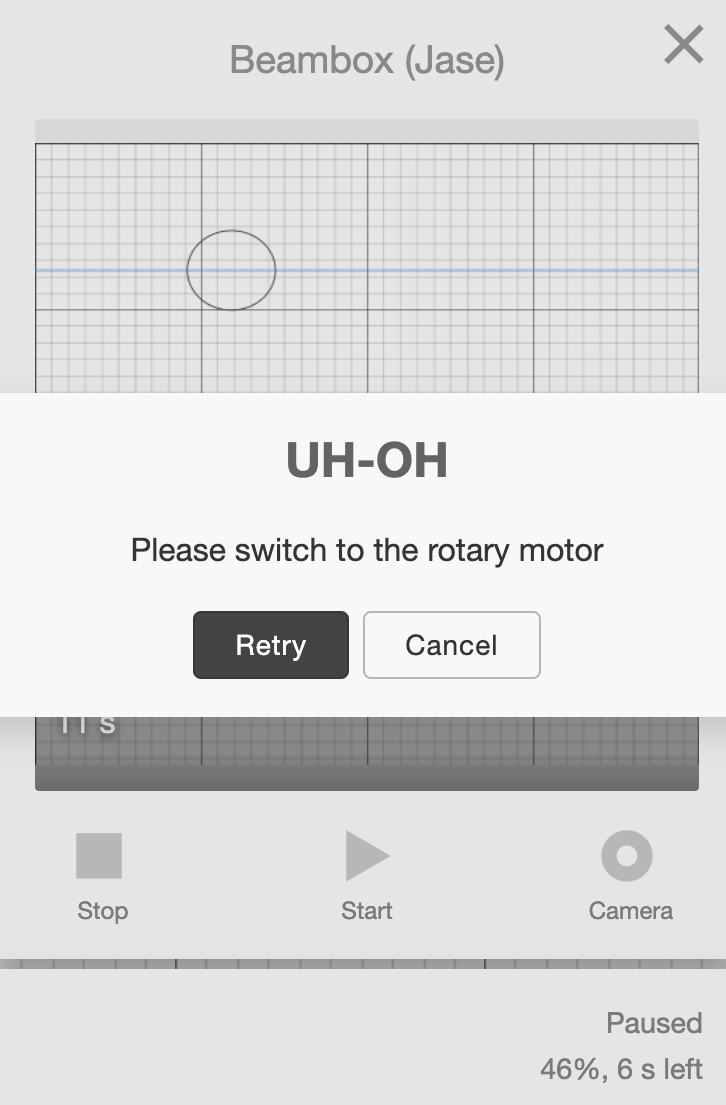

2.6 Dopo aver cliccato su start, un promemoria ti chiederà di accendere il modulo rotante (↻).

2.7 Chiudi il coperchio e clicca su START per continuare il lavoro.
