Cavo Bridge LightBurn - Beambox(Pro)

 Avvertenza

Per utilizzare LightBurn per controllare Beambox(Pro), è necessario scaricare la versione ufficiale del software LightBurn. Poiché LightBurn è un software di terze parti, FLUX non può essere ritenuta responsabile per eventuali danni causati dal suo utilizzo.

Il firmware di Beambox(Pro) è stato sottoposto a numerosi test, ma è possibile che alcune funzioni del software LightBurn non siano completamente compatibili con la macchina. In caso di errori dovuti a incompatibilità, si prega di seguire le istruzioni nel link sottostante per segnalare correttamente il problema al rivenditore locale o all'assistenza FLUX. [Contatta l'Assistenza Clienti]

Prima di iniziare

1. Aggiornare il firmware alla versione v4.2.1 o successiva.

- Selezionare "MACCHINA → Aggiorna all'ultimo firmware" sul pannello di Beambox(Pro).
- È anche possibile aggiornare il firmware tramite Beam Studio
Scaricare il firmware dal sito web ufficiale. Quindi fare clic su "Macchina → Aggiorna firmware" Successivamente, aggiornare il firmware della macchina alla versione selezionata scegliendo il file del firmware sul computer.

2. Scaricare questo file di configurazione: Beambox Pro_Preset or Beambox_Preset (Scaricare in base al modello del dispositivo.)

Nota: Il file di configurazione fornito contiene il codice G e leimpostazioni del baud rate. Se non si utilizza il file di configurazione, configurarlo separatamente nelle "Impostazioni del dispositivo."

(Per ulteriori informazioni, consultare questo articolo per i dettagli)

Impostazioni di LightBurn

Per scaricare LightBurn, clicca qui.

1. Aprire LightBurn e fare clic su "Dispositivi" nella scheda Laser .

2. Fare clic su "Importa" per importare il file Beambox pro_Preset or Beambox_Preset (Scaricare in base al modello del dispositivo.) scaricato.

3. Le seguenti informazioni sul dispositivo verranno visualizzate una volta che il file è stato importato correttamente.

Collegare il computer alla macchina con il cavo LightBurn Bridge

1. Inserire il cavo LightBurn nella porta USB sul lato della macchina.

（L'icona USB apparirà nell'angolo in alto a destra del pannello della macchina per indicare che la connessione è avvenuta con successo.)

2. Inserire l'altra estremità del cavo LightBurn Bridge nel computer.

3. Selezionare il nome corretto della porta USB. La scelta della porta errata comporterà un fallimento della connessione. Potrebbe essere necessario provare diverse porte. Se la connessione ha esito positivo, le seguenti informazioni appariranno nella scheda Console.

Test di homing

Se il computer è collegato correttamente alla macchina, questa inizierà automaticamente l'homing. In caso contrario, fare clic sul pulsante home per verificare se la funzione di homing funziona.

Avvio dell'operazione

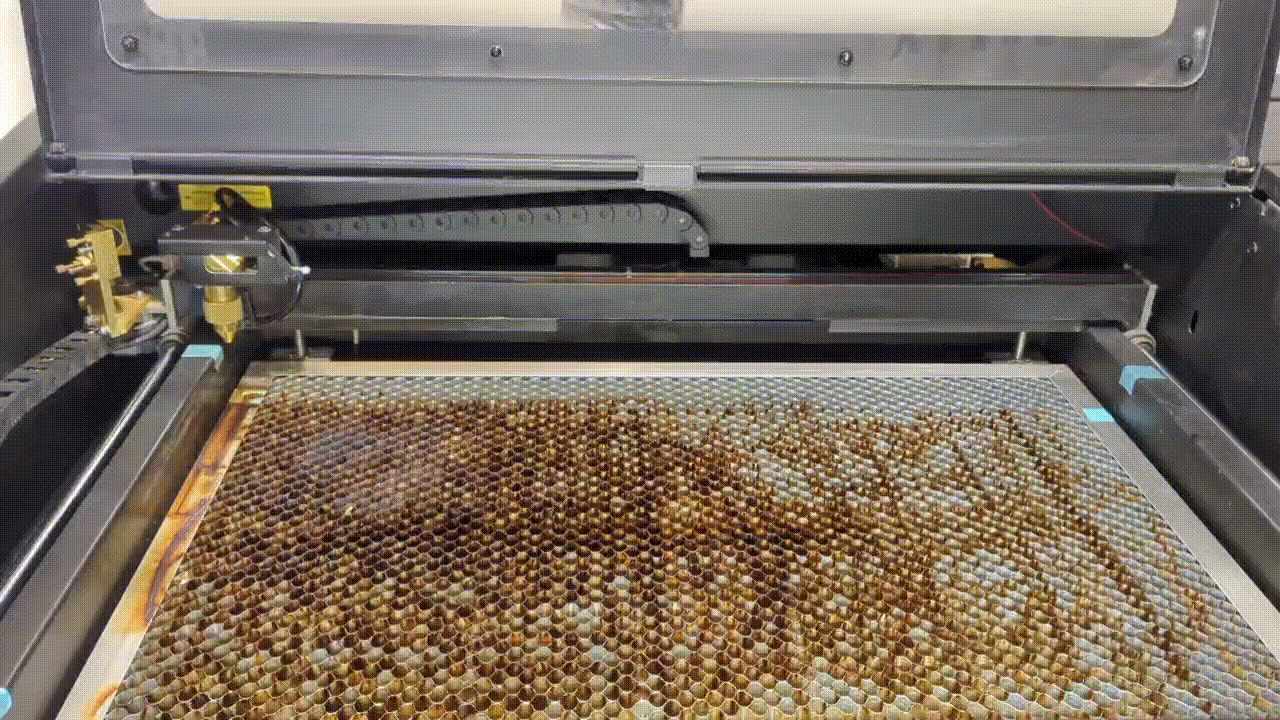

1. Posizionare il materialee all'interno della macchina

2. Messa a fuoco

- Fare clic sul pulsante "Stop" nel pannello "Laser" per rilasciare il motore.

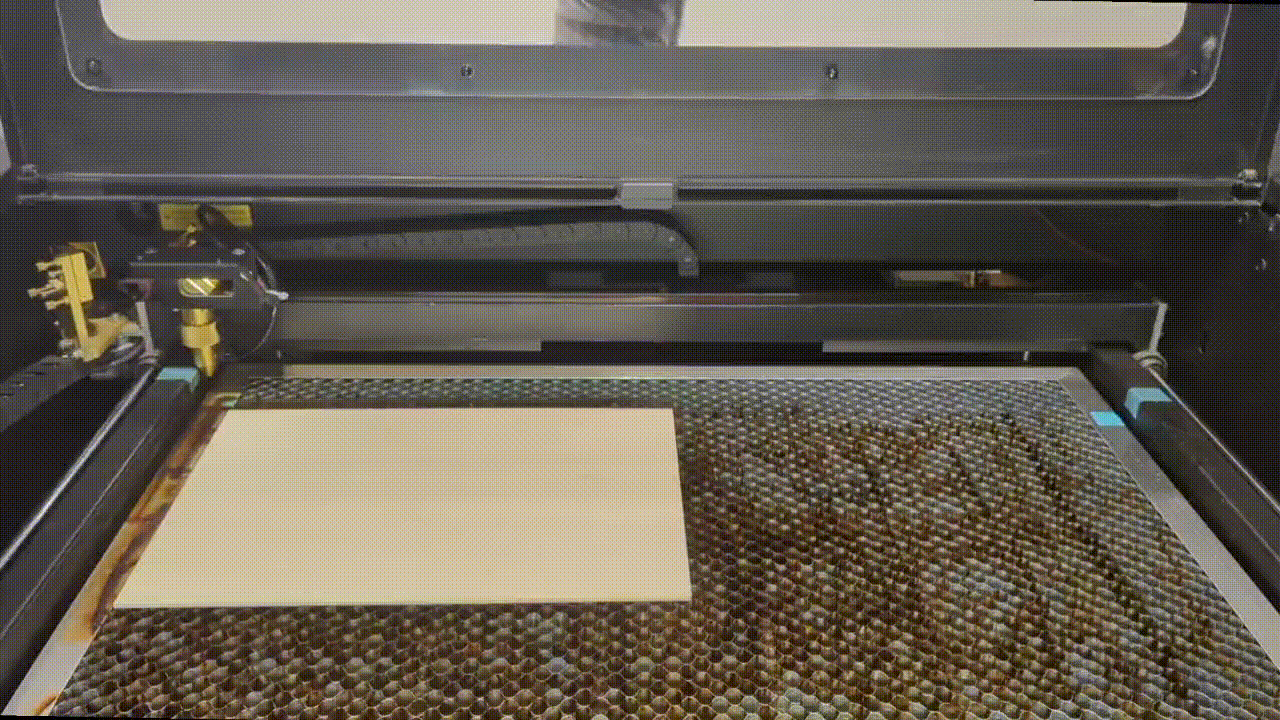

- Spostare la testa laser sopra il materialee.

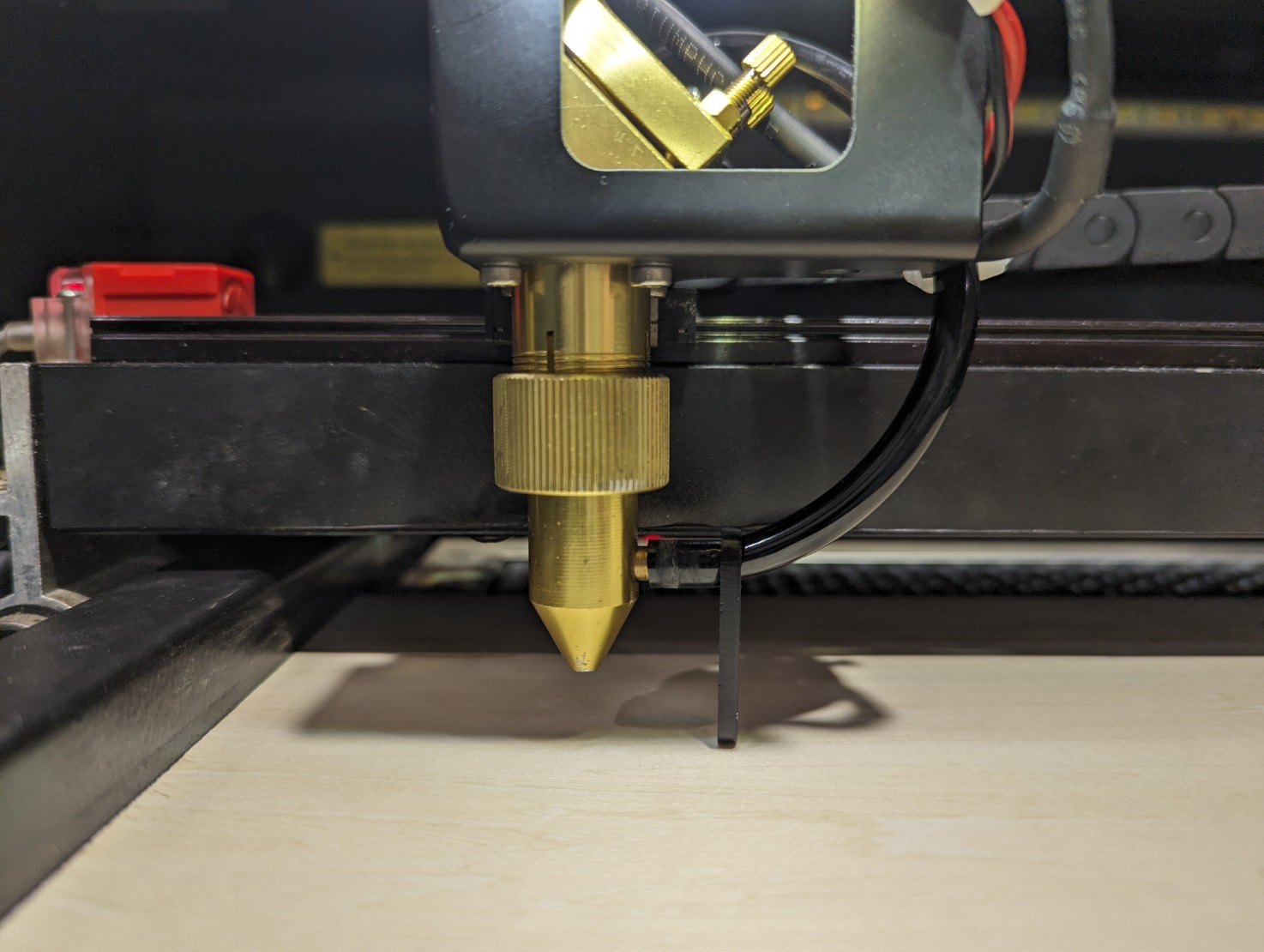

- Utilizzare la sonda di messa a fuoco per regolare la messa a fuoco su Beambox(Pro). In caso di problemi di messa a fuoco, seguire le istruzioni in questo articolo. (Assicurarsi che la distanza di messa a fuoco sia impostata correttamente prima di ogni operazione di incisione/taglio.)

Attenzione:

• Assicurarsi che la macchina rilasci automaticamente il motore entro 3 minuti dall'avvio del controllo di LightBurn. Se il motore rimane bloccato per un periodo prolungato, potrebbe danneggiare la macchina. (Fare clic sul pannello "Stop" nel pannello "Laser" per rilasciare il motore)
• Dopo aver rilasciato il motore, se sono stati effettuati spostamenti della testa laser, ricordarsi di premere "Home" per ripristinare la posizione prima di inviare il lavoro. In caso contrario, sussiste il rischio di collisione.

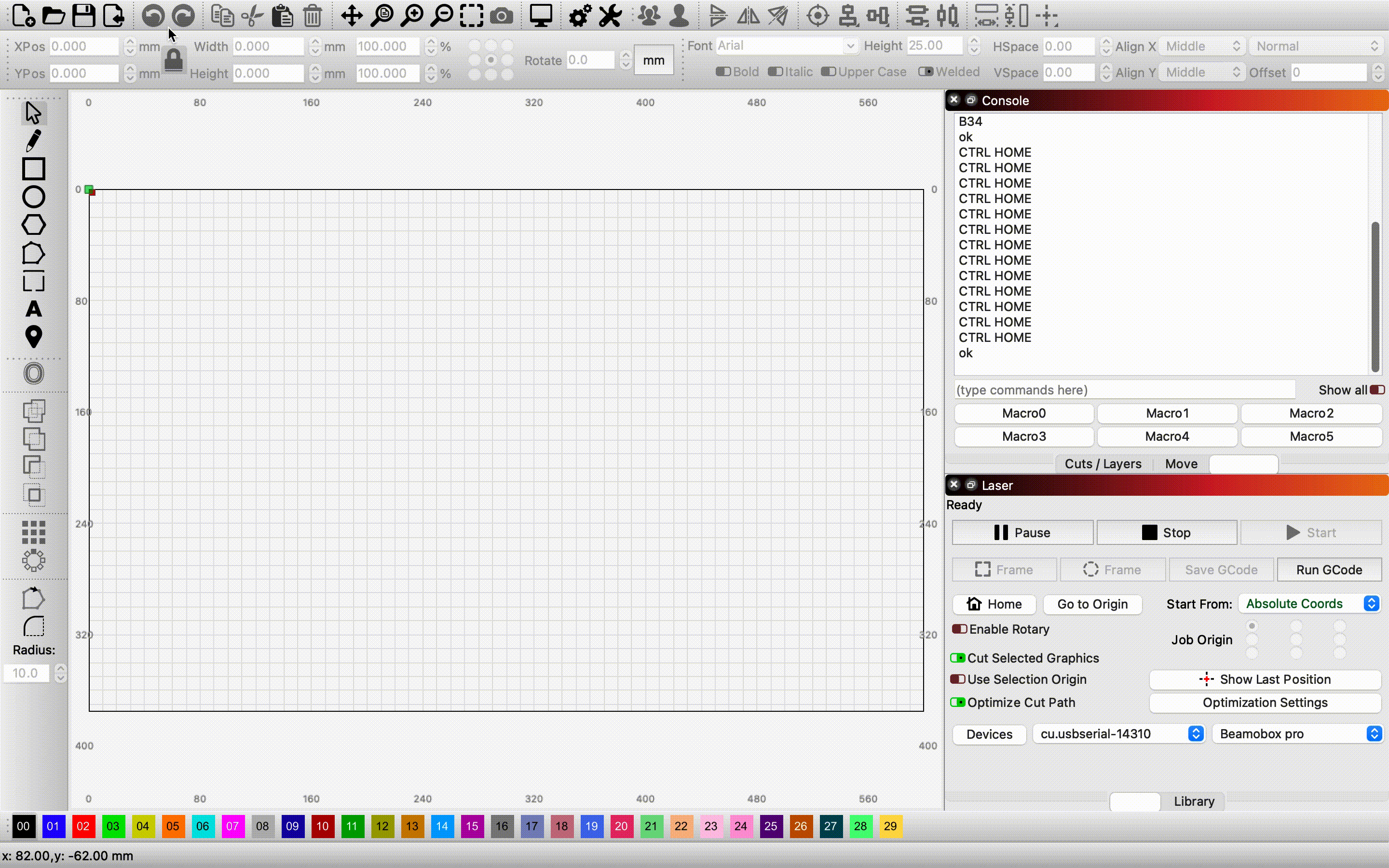

3. Importare un file in LightBurn

Fare clic sull'icona sopra per importare il file o trascinare direttamente il file nell'area di lavoro.

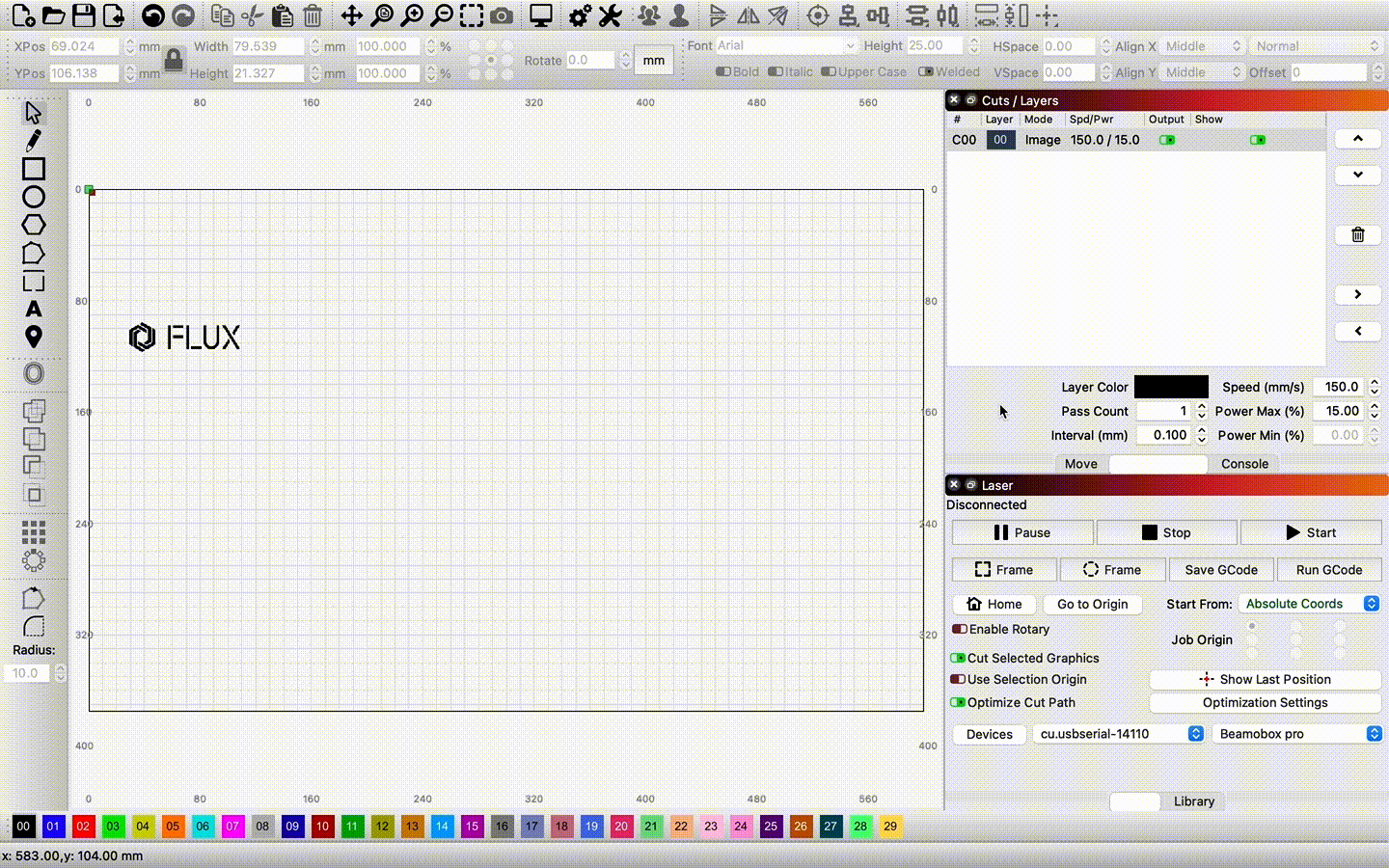

4. Impostare i parametri

Fare clic su un pattern o un livello e impostare i parametri nell'angolo in basso a destra di Tagli / Livelli .

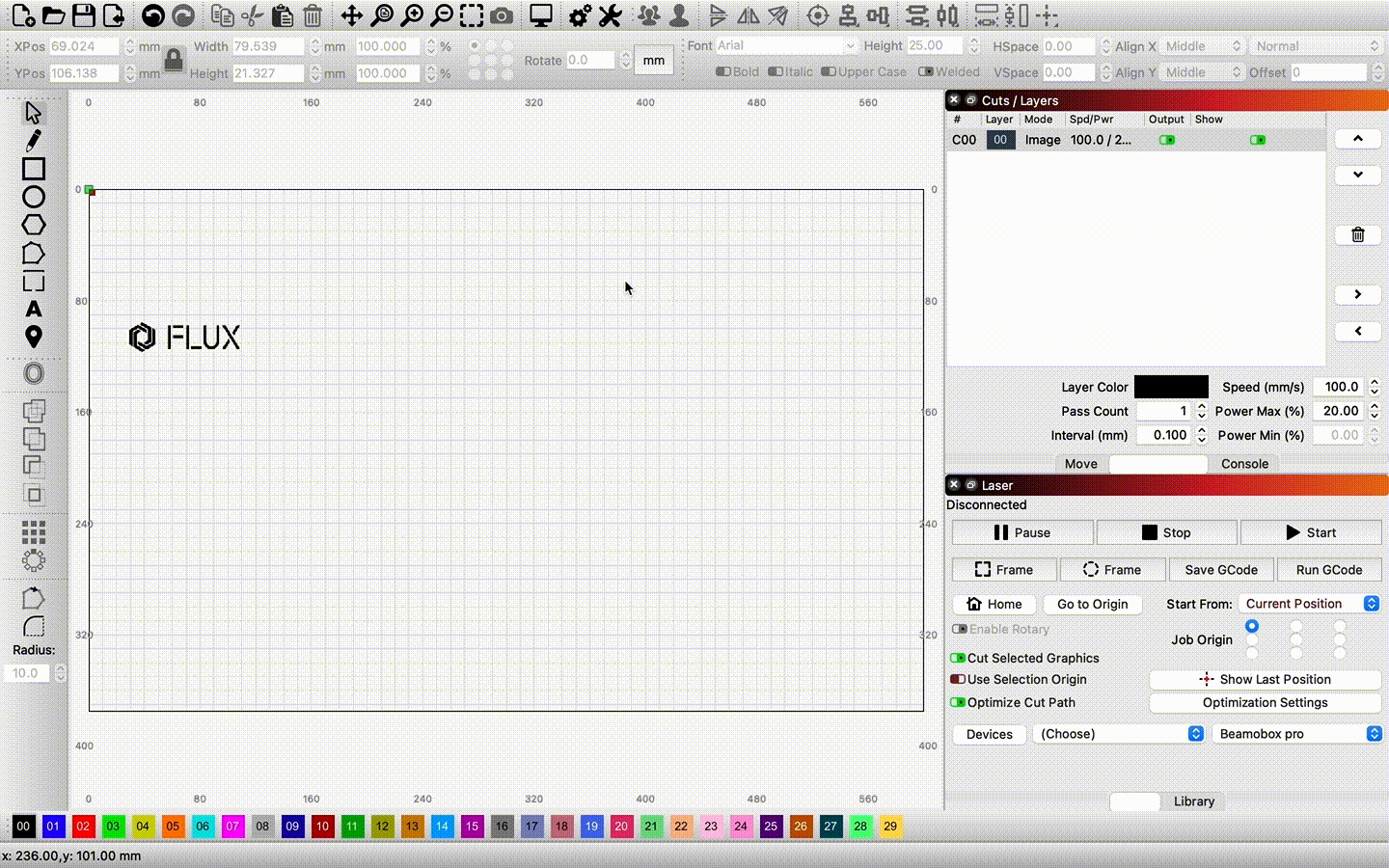

5. Attivare l'effetto "Sovrascannerizzazione"

Se il livello è impostato su "Riempimento, Riempimento + linea, Immagine o Riempimento offset" modalità, si consiglia di attivare la "Sovrascannerizzazione" funzione.

Fare doppio clic su un livello per accedere all' "Editor impostazioni di taglio". Attivare l'effetto Sovrascannerizzazione e inserire la percentuale.

Nota: Le impostazioni dei parametri variano per ogni velocità e materialee. Si prega di consultare le "Impostazioni consigliate per i parametri del materialee" alla fine di questo articolo.

6. Impostare la posizione di partenza

Selezionare "Coordinate assolute" nell'elenco a discesa "Inizia da" nella scheda Laser .

Nota: Il funzionamento delle "Coordinate Assolute" è molto simile a Beam Studio, quindi è fortemente consigliato agli utenti con esperienza in Beam Studio.

Coordinate Assolute

La finestra di modifica principale rappresenta l'area di lavoro della macchina. Qualsiasi elemento posizionato in quest'area verrà tagliato nella posizione corrispondente sulla macchina.

7. Cliccare "Home" nel pannello Laser.

Dopo aver rilasciato il motore, se sono stati effettuati spostamenti della testa laser, ricordarsi di premere "Home" per ripristinare la posizione prima di inviare il lavoro. In caso contrario, sussiste il rischio di collisione.

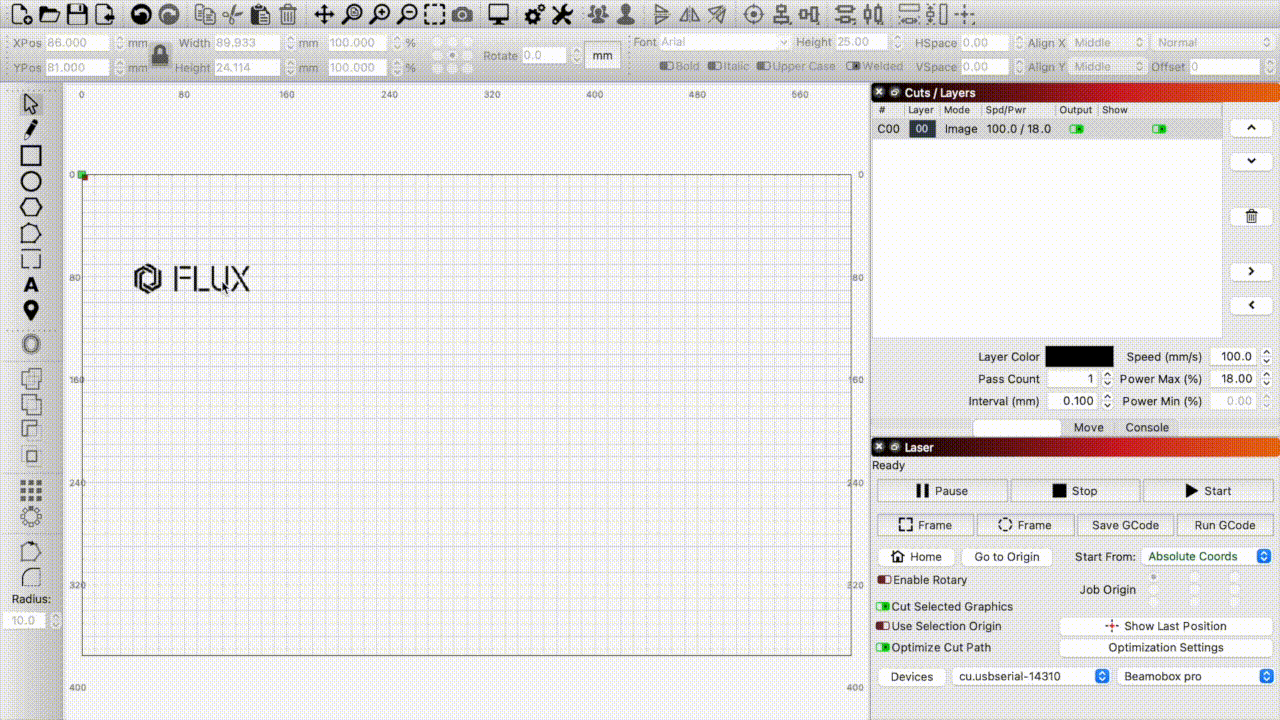

8. Seleziona l'immagine che desideri visualizzare in anteprima e fai clic su "Frame" per verificare se il motivo verrà inciso nella posizione prevista.

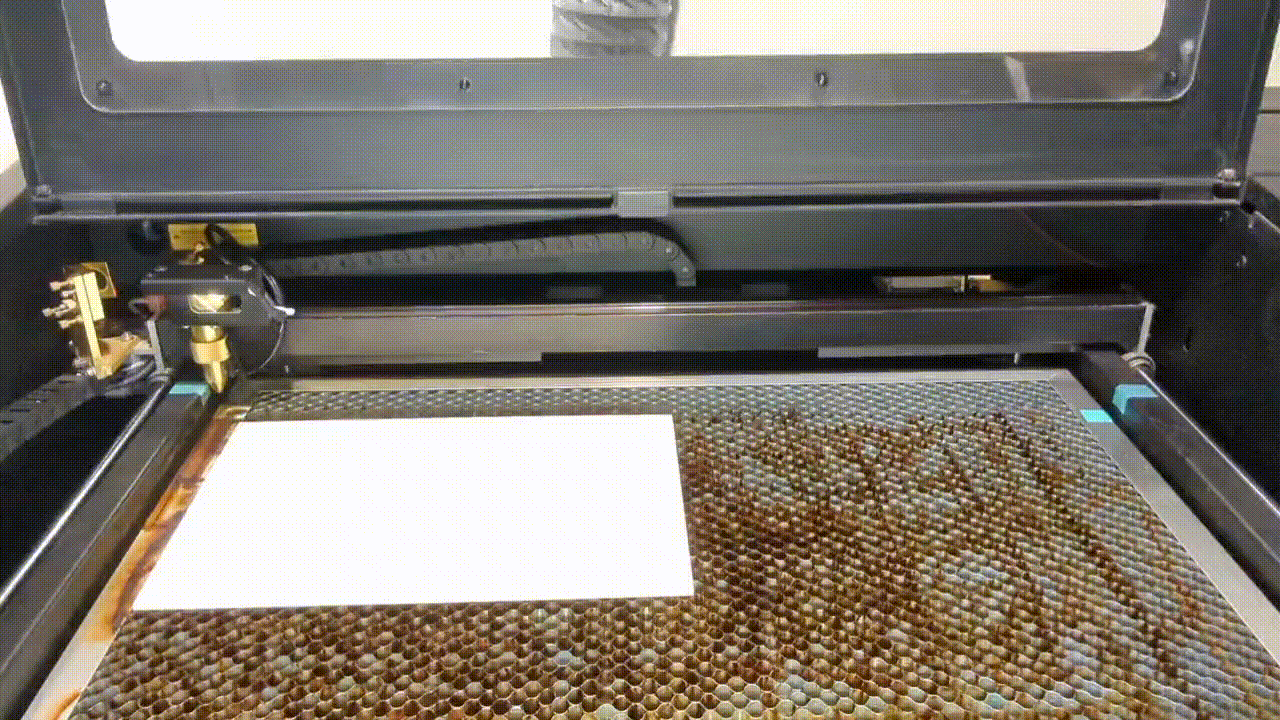

9. Chiudi lo sportello

10. Fai clic su "Home" e invia il lavoro

Seleziona l'immagine e fai clic sul pulsante "Avvia" nella scheda Laser per inviare il lavoro.

Attenzione: La rimozione del cavo durante l'esecuzione del progetto interromperà l'operazione. Assicurati che il cavo sia saldamente collegato durante l'esecuzione del lavoro.

11. Risultati dell'incisione

Nota: Se il risultato dell'incisione è sfocato, poco chiaro o di colore tenue, verifica che la testa del laser sia messa a fuoco correttamente.

____________________________________________________________________________________

Oltre alle Coordinate Assolute, esistono altre opzioni per indicare a LightBurn come posizionare il motivo all'interno dell'area di lavoro della macchina.

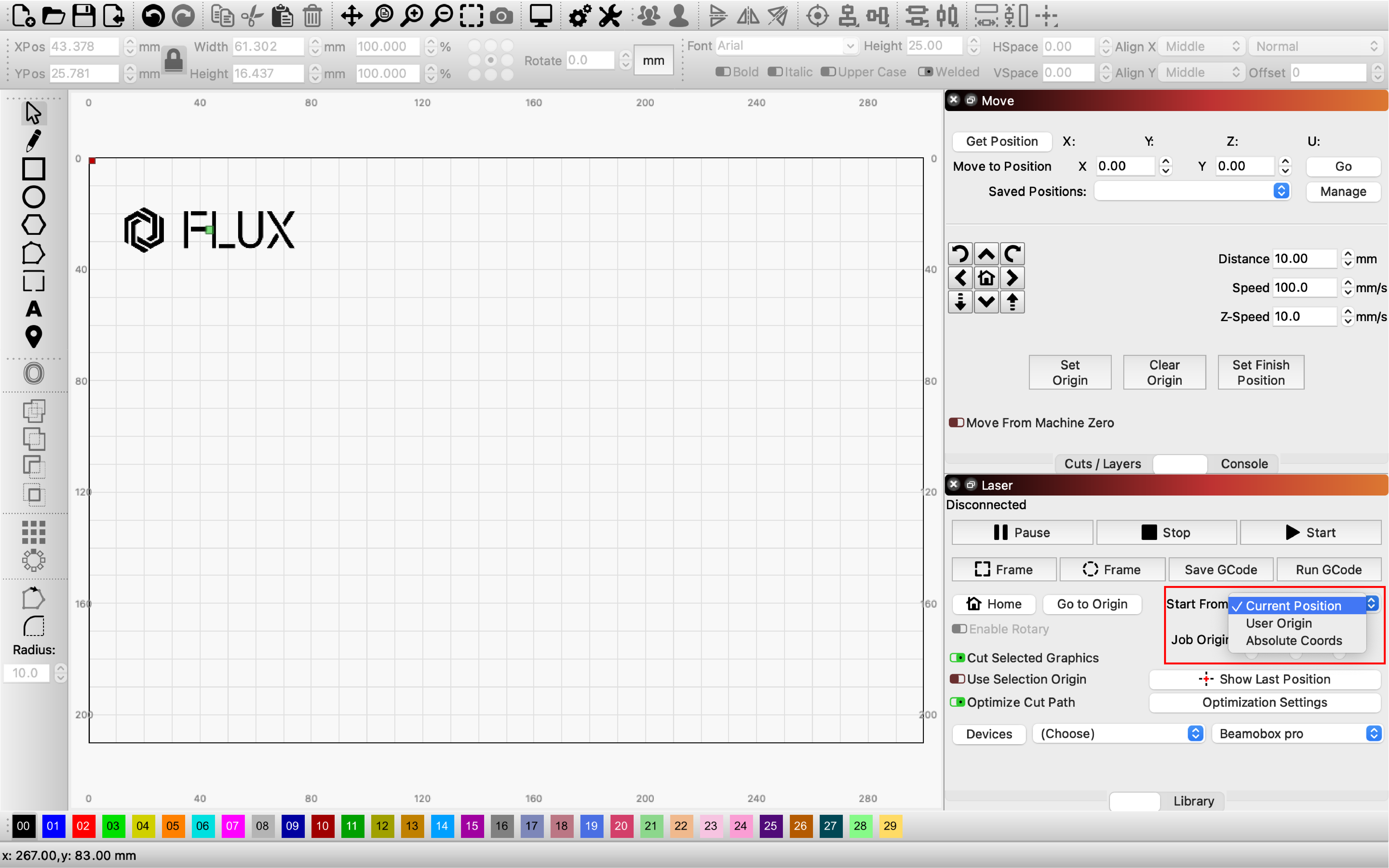

Posizione Attuale

Il lavoro Taglia / Incide in base alla posizione attuale della testa del laser.

Origine del Lavoro

Impostazione "Origine del Lavoro" indicherà a LightBurn come posizionare il lavoro rispetto al laser.

(L'indicatore verde "Origine lavoro" visualizzato nella finestra di modifica principale si sposterà quando si modificano le impostazioni.)

____________________________________________________________________________________

Impostazioni consigliate per i parametri del materialee

Beambox

Beambox Pro

_________________________________________________________________________________

Incisione Rotativa

Si prega di consultare l'articolo seguente in base al modello del dispositivo rotante.

Cavo Bridge LightBurn - Modulo Rotante Beambox (Pro) 1.0

Cavo Bridge LightBurn - Modulo Rotante Beambox (Pro) 2.0
