Per sostituire il tubo laser con la staffa della versione precedente, è possibile fare riferimento al video di beamo per la vecchia versione di Beambox.

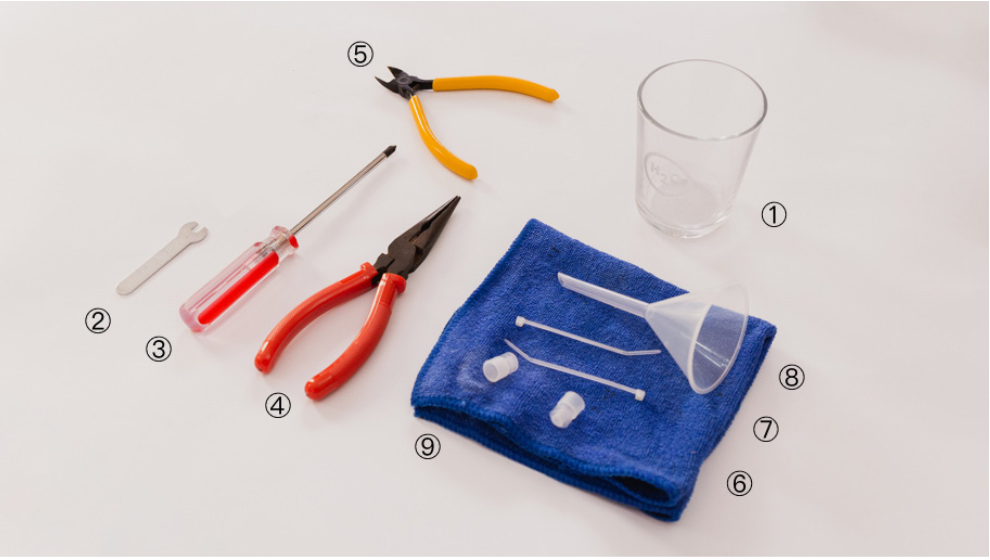

Strumenti
Scatola degli accessori:
① chiave piccola
② imbuto
Scatola del tubo laser:
⑥ fascette per cavi
⑧ tappo del tubo flessibile del laser
Da preparare autonomamente:
③ cacciavite a croce
④ pinze a becco lungo
⑤ tronchesino
⑨ panno
⑩ contenitore per l'acqua
Scollegare l'alimentazione prima di iniziare l'operazione.

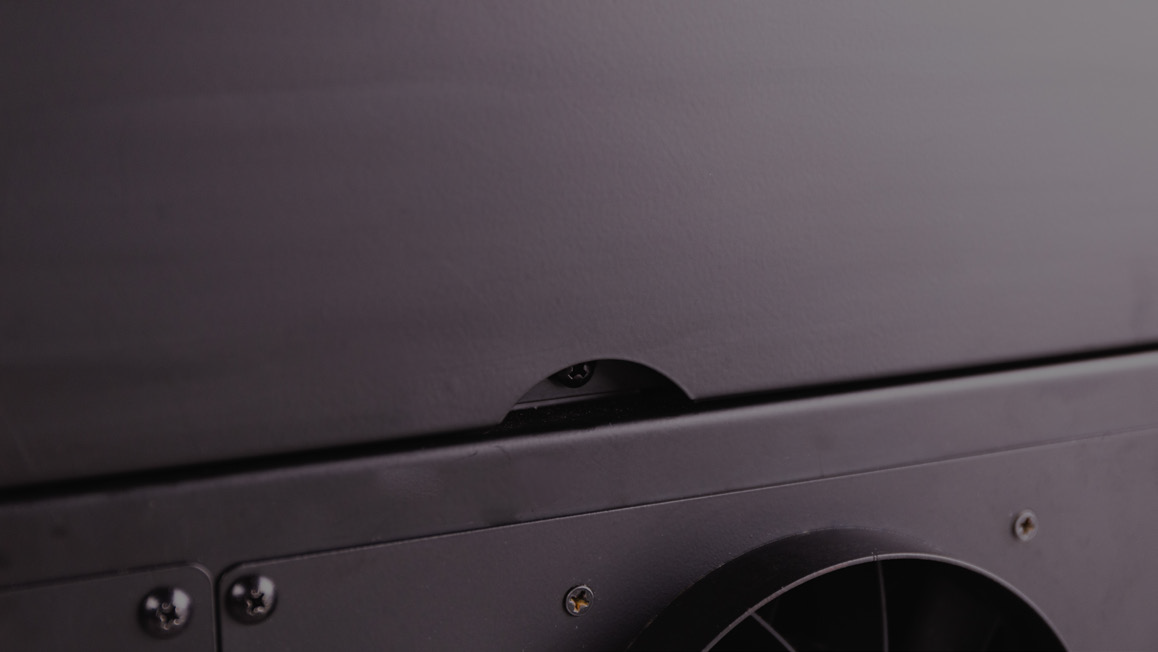

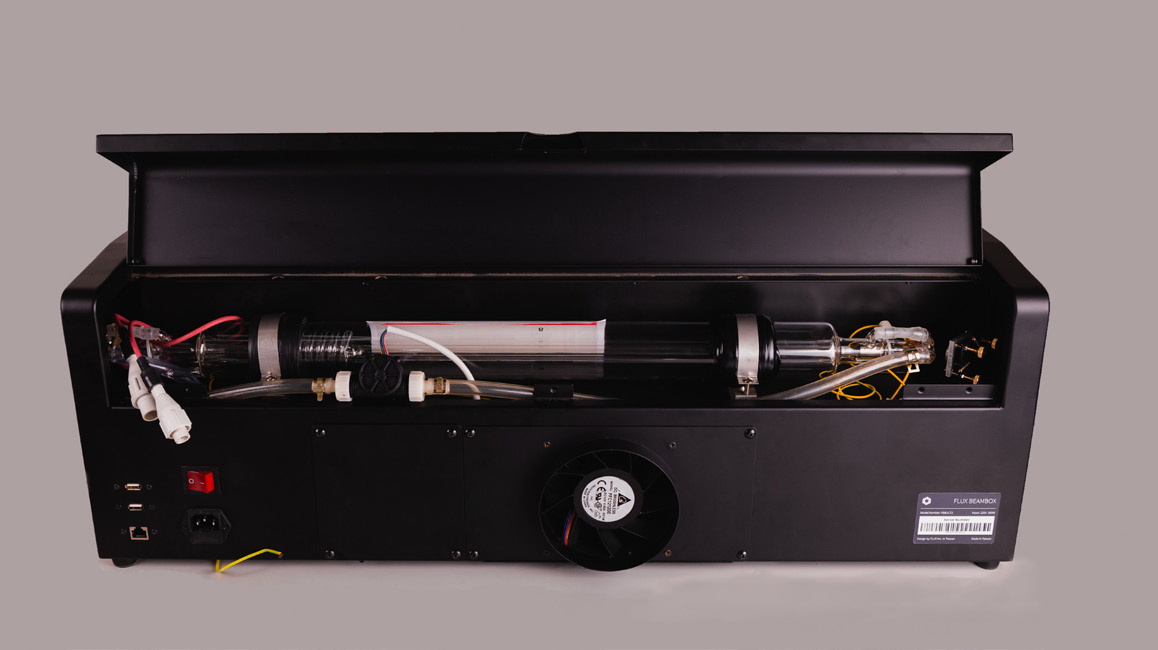

1. Rimuovere la vite all'interno della maniglia del coperchio posteriore, quindi aprire il coperchio.

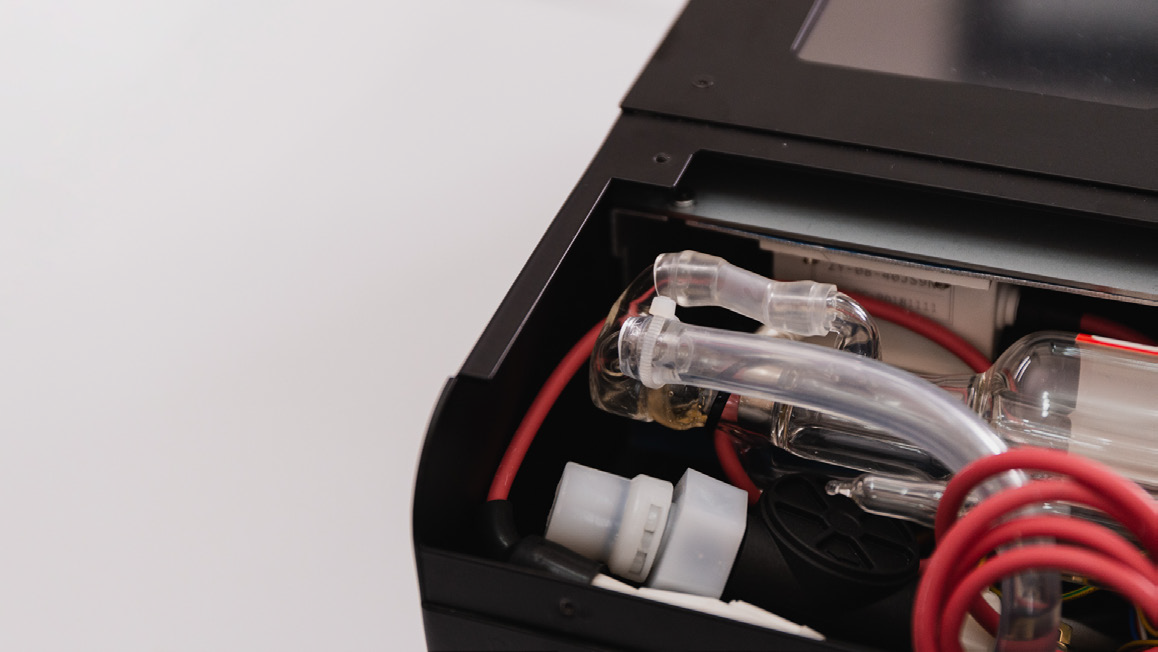

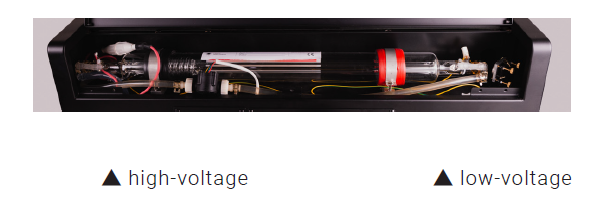

Un tubo laser ha due estremità. Quella con il filo rosso, più vicina allo schermo touch, è chiamata lato ad alta tensione. L'altra, accanto al primo specchio, è chiamata lato a bassa tensione.

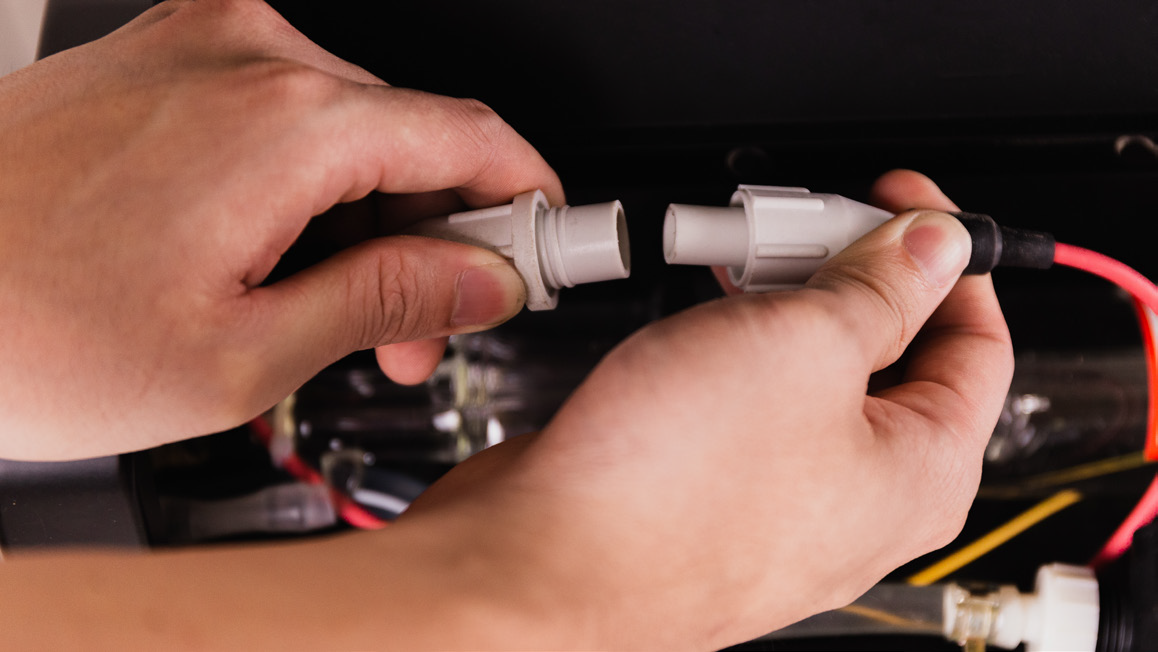

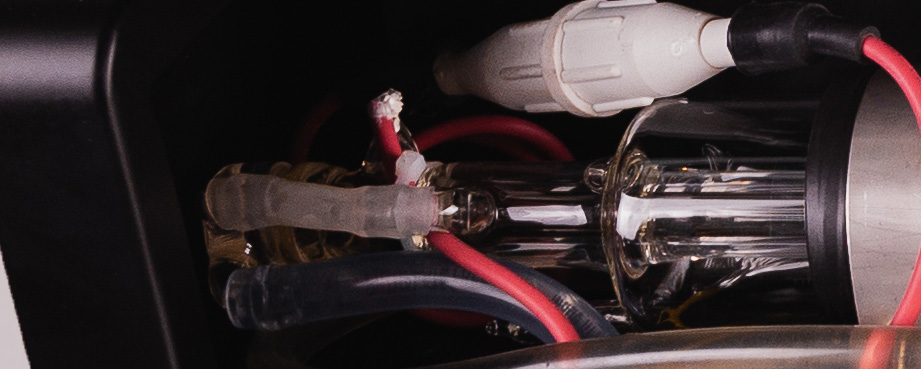

2. Individuare il connettore bianco sul lato ad alta tensione. Ruotarlo per aprirlo e scollegarlo.

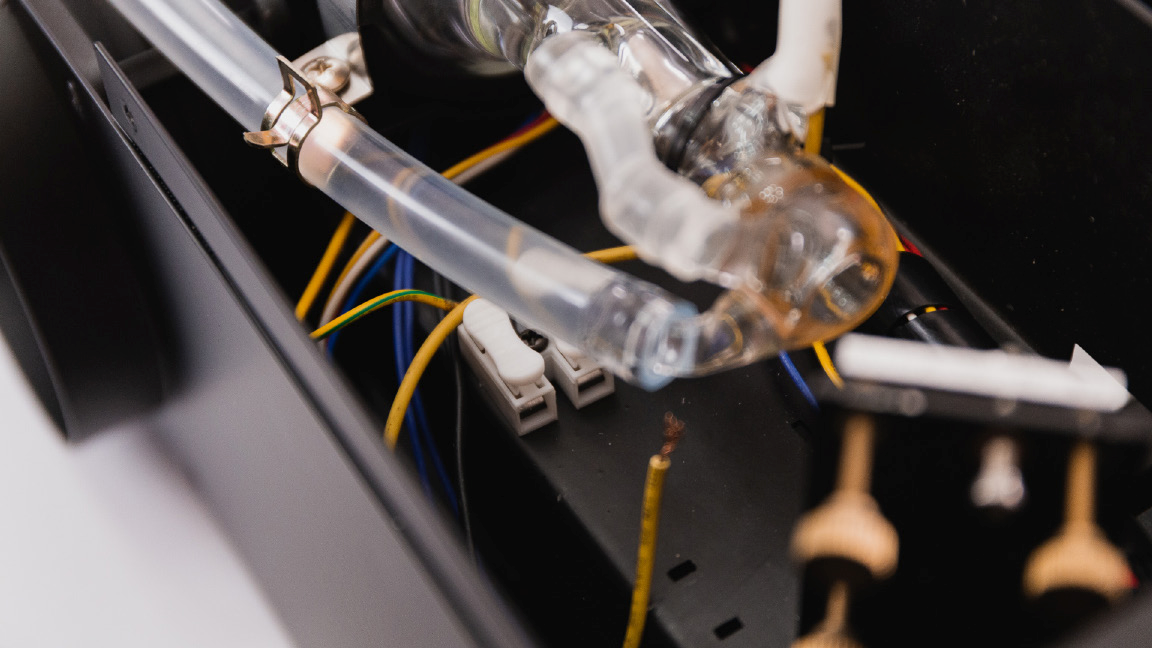

3. Individuare il terminale bianco vicino al lato a bassa tensione.

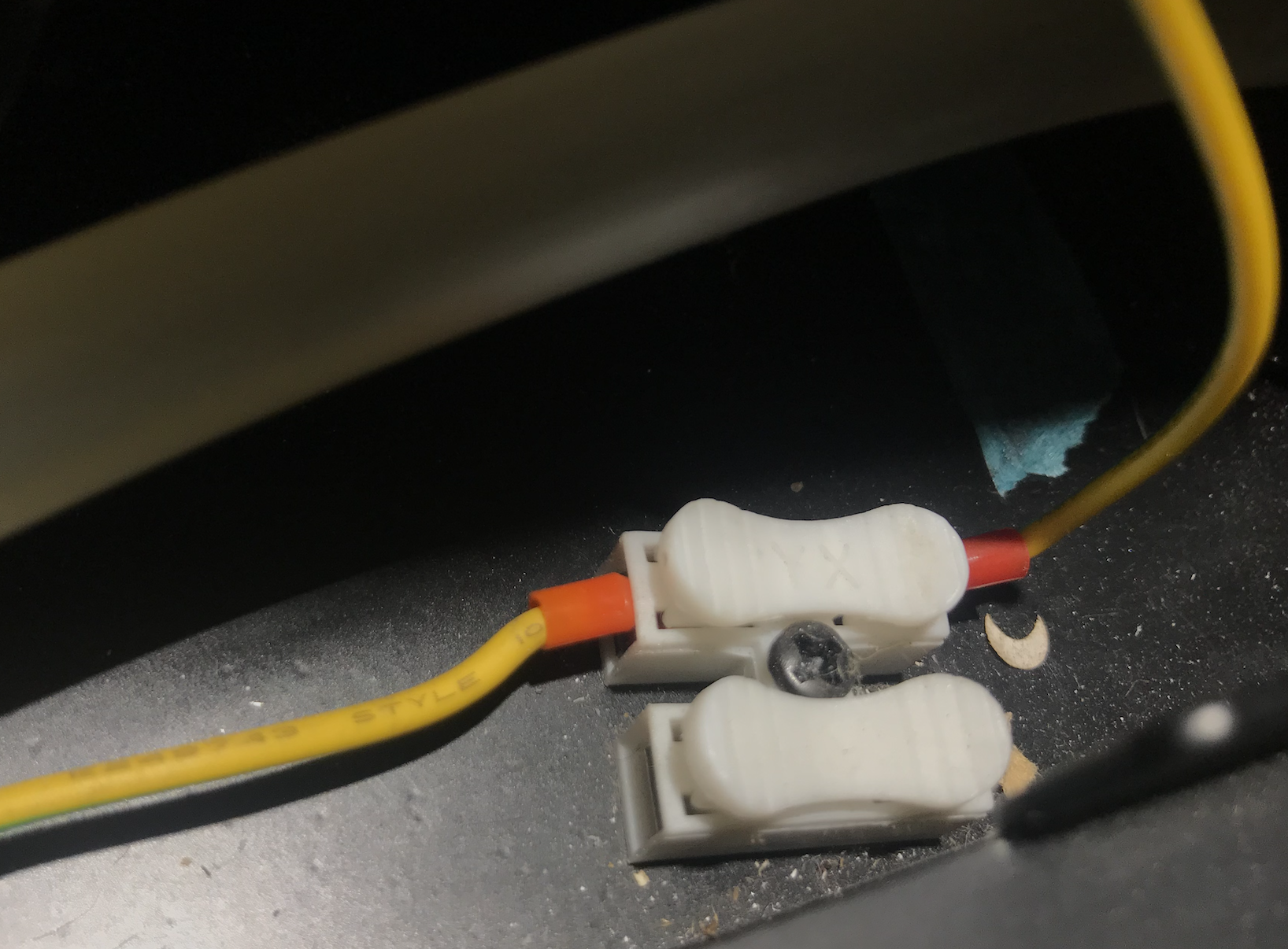

Premere il pulsante sul terminale bianco per rilasciare e rimuovere il cavo collegato alla bassa tensione.

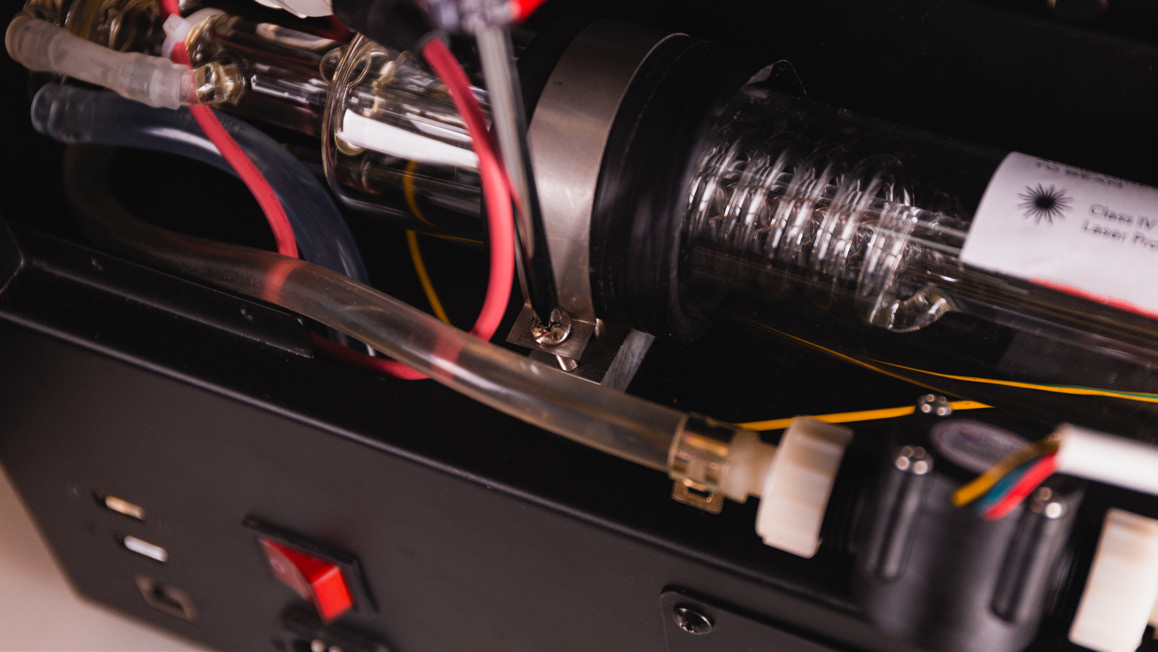

4. Rimuovere le viti del supporto del tubo laser su entrambi i lati.

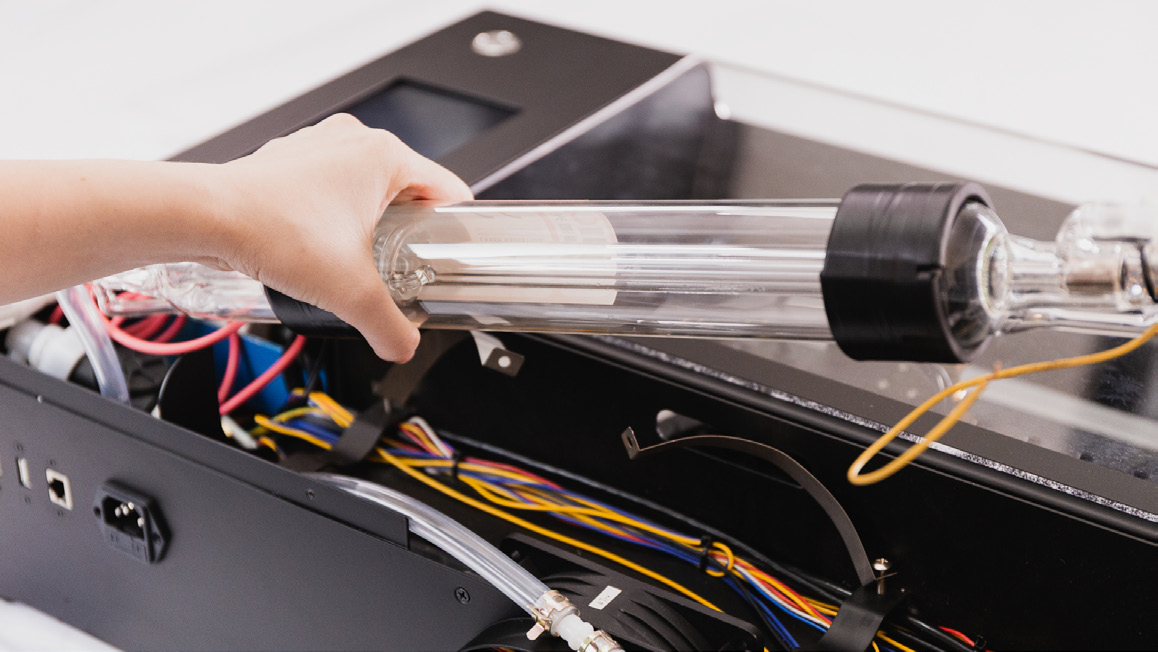

5. Allontanare la fascetta stringitubo dal tubo laser con le pinze. Estrarre il tubo laser dal telaio e posizionare il lato a bassa tensione sopra un contenitore. Scollegare il tubo flessibile dal tubo laser e scaricare l'acqua. Al termine, chiudere il tubo flessibile con un tappo.

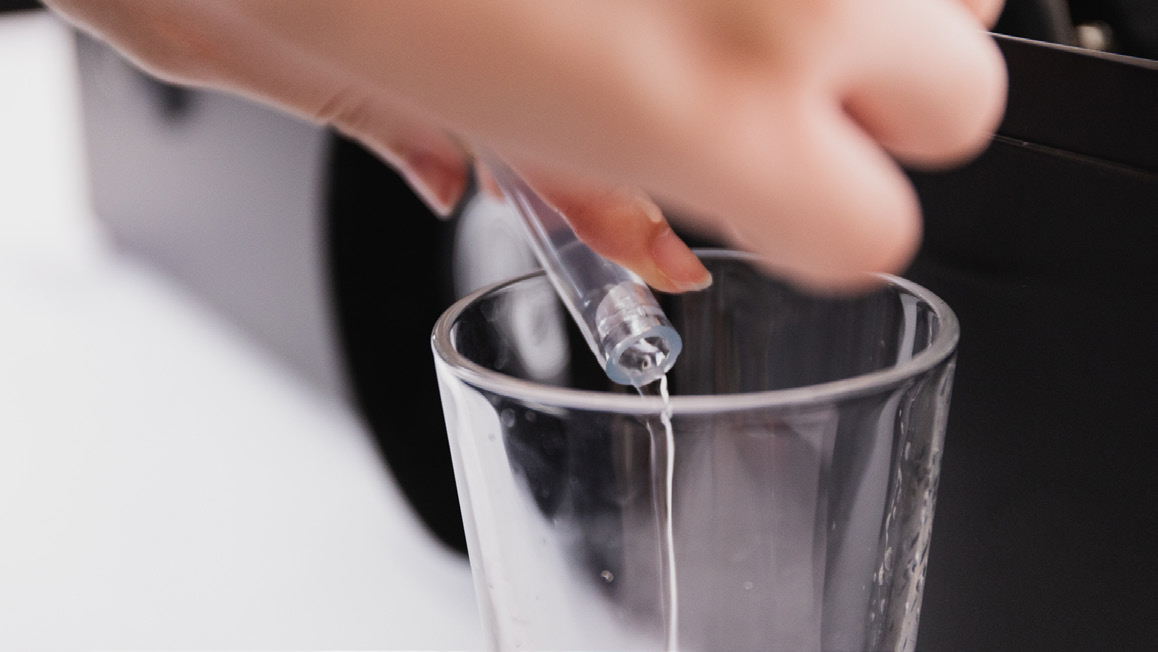

▲ Posizionare l'estremità a bassa tensione sopra un contenitore.

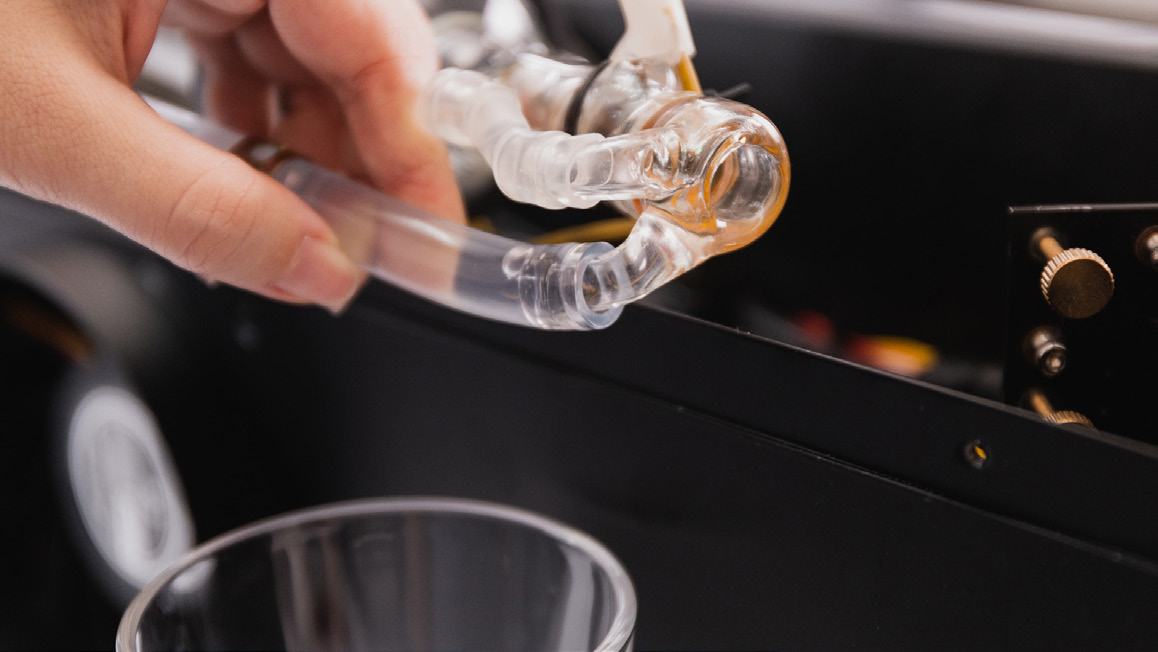

▲ Staccare il tubo flessibile e svuotare il tubo laser
6. Posizionare un panno sotto il lato ad alta tensione. Tagliare la fascetta all'estremità del tubo flessibile con tronchesi o forbici. Staccare il tubo flessibile in modo che il tubo laser sia completamente scollegato e possa essere rimosso interamente.

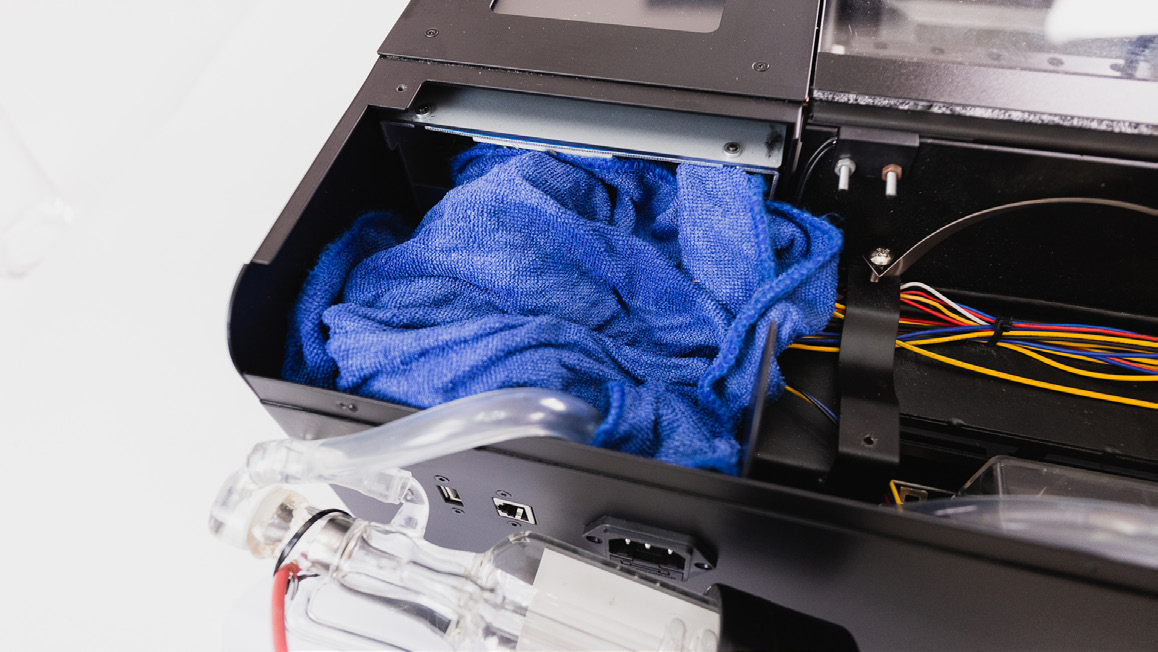

▲ Posizionare un panno sotto il lato ad alta tensione.

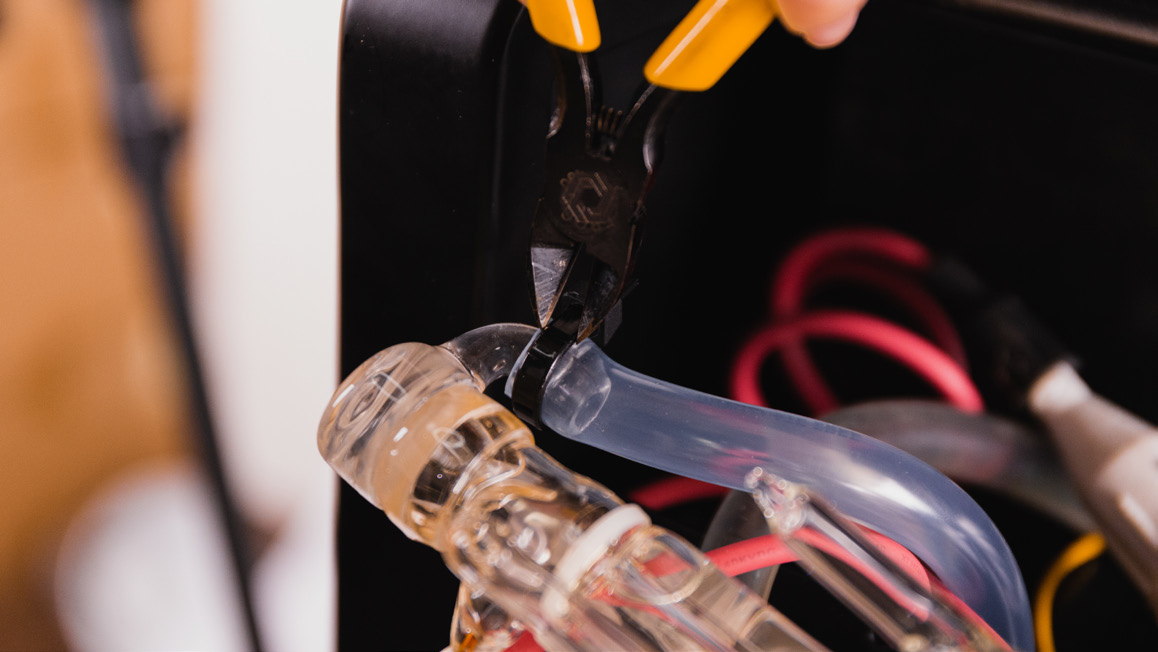

▲ Tagliare la fascetta all'estremità del tubo flessibile.

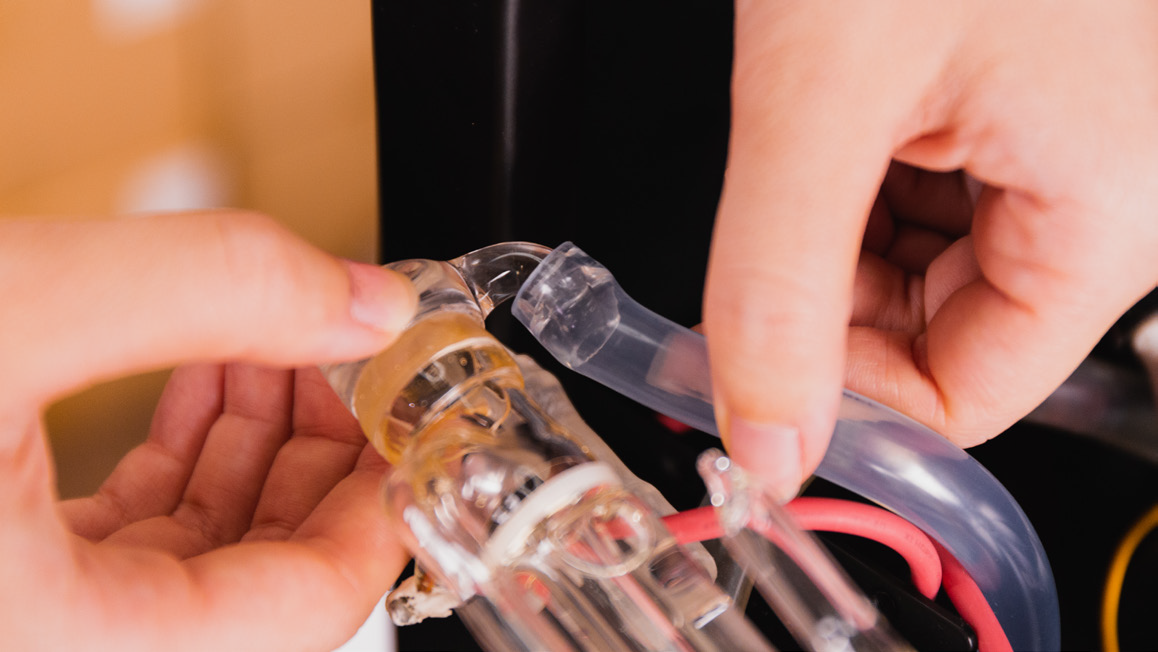

▲ Staccare il tubo flessibile e chiudere l'estremità
Evitare di versare acqua nella macchina. In caso contrario, asciugare l'umidità e attendere che la macchina si asciughi completamente.

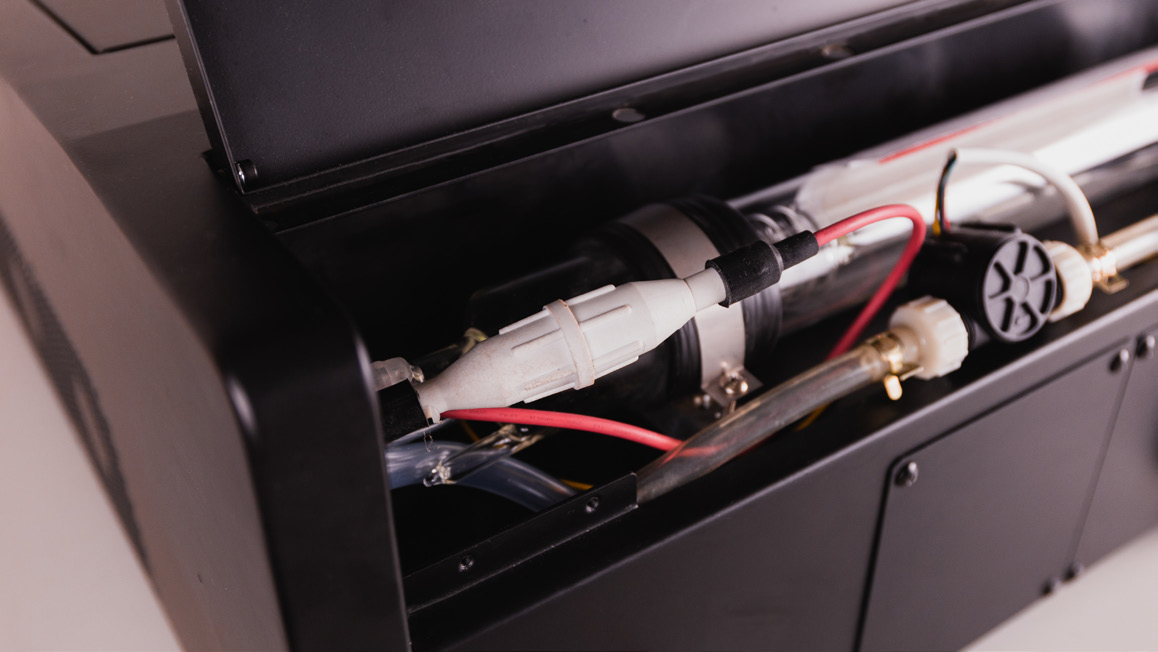

▲ Il tubo laser può essere rimosso completamente
7. Posizionare il nuovo tubo laser e collegare i tubi flessibili su entrambe le estremità. Fissare l'estremità ad alta tensione con una fascetta e bloccare l'altra estremità utilizzando la fascetta metallica originale.
▲ Posizionare il nuovo tubo laser e collegare i tubi flessibili
▲ Fissare l'estremità ad alta tensione con una fascetta

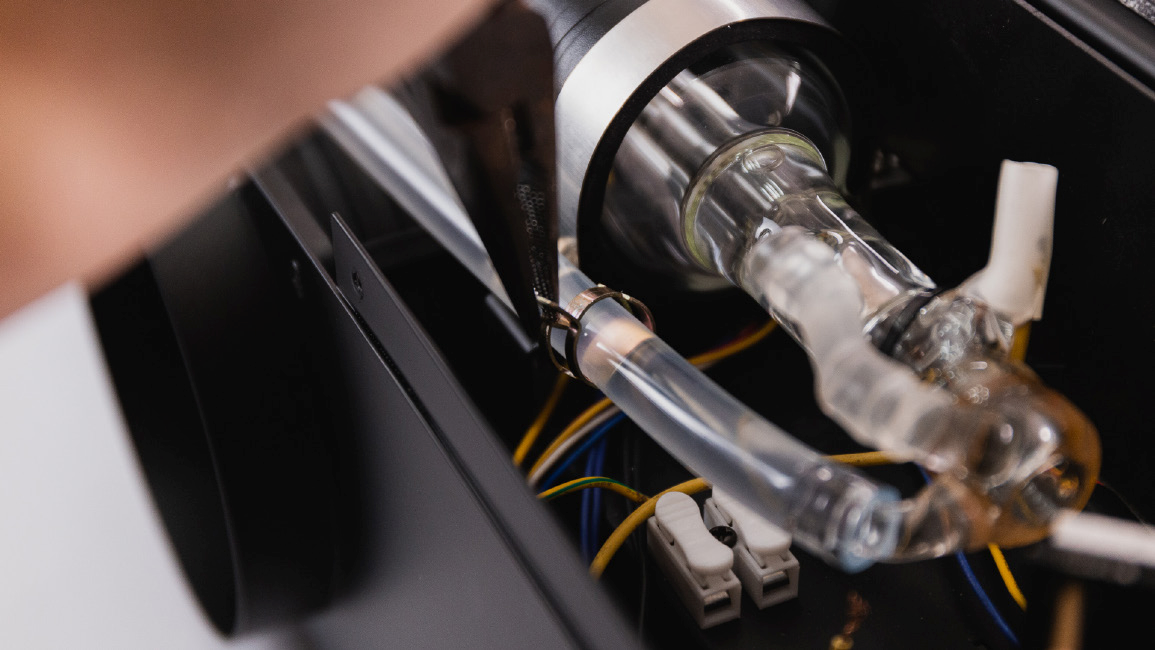

▲ Bloccare l'estremità a bassa tensione utilizzando la fascetta metallica originale.
Rilasciare lentamente la fascetta metallica per evitare di danneggiare il tubo con il contraccolpo.
▲ I 2 cavi gialli devono essere sullo stesso lato
8. Ricollegare il connettore bianco sul lato ad alta tensione. Inserire il filo nel terminale sul lato a bassa tensione e assicurarsi che sia saldamente fissato e non si stacchi. Verificare che il filo sia bloccato saldamente dal terminale.

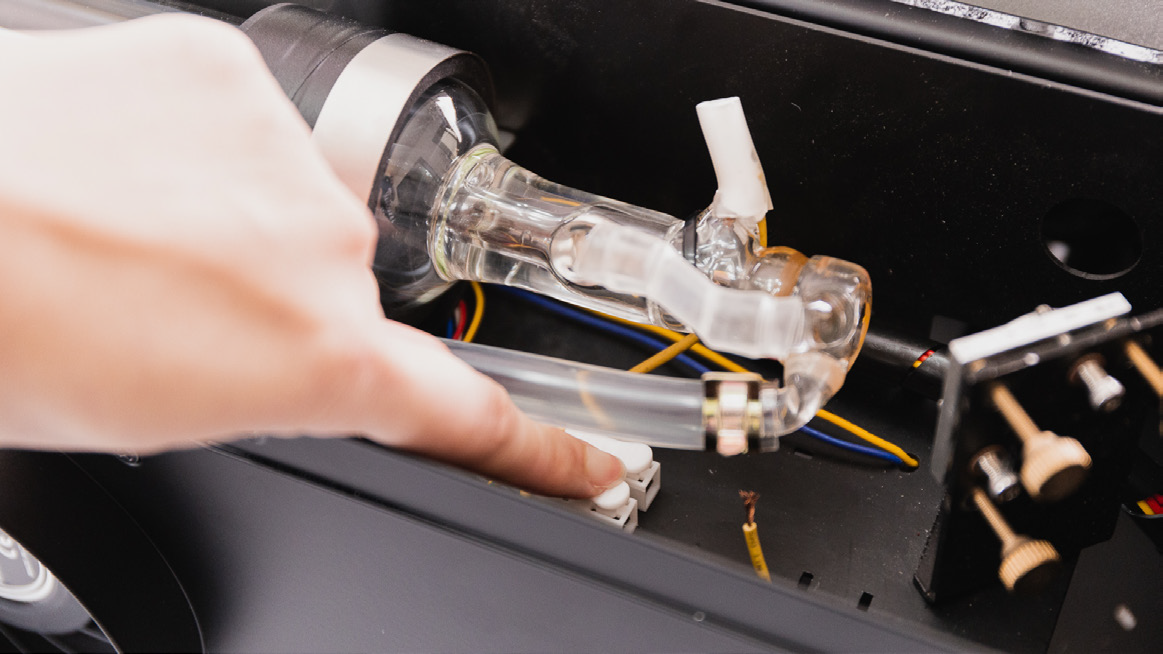

▲ Ricollegare il connettore bianco sul lato ad alta tensione.
▲ Verificare che il filo sia bloccato saldamente dal terminale
9. Posizionare il tubo laser nel telaio. Assicurarsi che ci sia uno spazio più largo di un dito su entrambe le estremità del tubo. Il terminale sul tubo laser collegato al cavo rosso spesso deve essere rivolto verso l'alto. Installare le viti del morsetto di supporto del tubo e assicurarsi che il tubo sia fissato saldamente.
Assicurarsi che il terminale del cavo rosso sia rivolto verso l'alto e non in un'altra direzione. Evitare che l'estremità del tubo tocchi o si avvicini al lato del telaio. Un posizionamento errato del tubo può causare dispersioni di tensione.
10. Verificare l'intera installazione e la macchina sarà pronta per l'avvio.
Non toccare l'area vicino al lato ad alta tensione del tubo per evitare scosse elettriche.
11. Premere "Manutenzione" e la testa laser si posizionerà nella posizione iniziale. Premere "Pompa" e l'acqua di raffreddamento verrà pompata nel tubo laser.
Prestare attenzione a non premere "Laser". Non avvicinare le dita all'uscita del raggio laser.

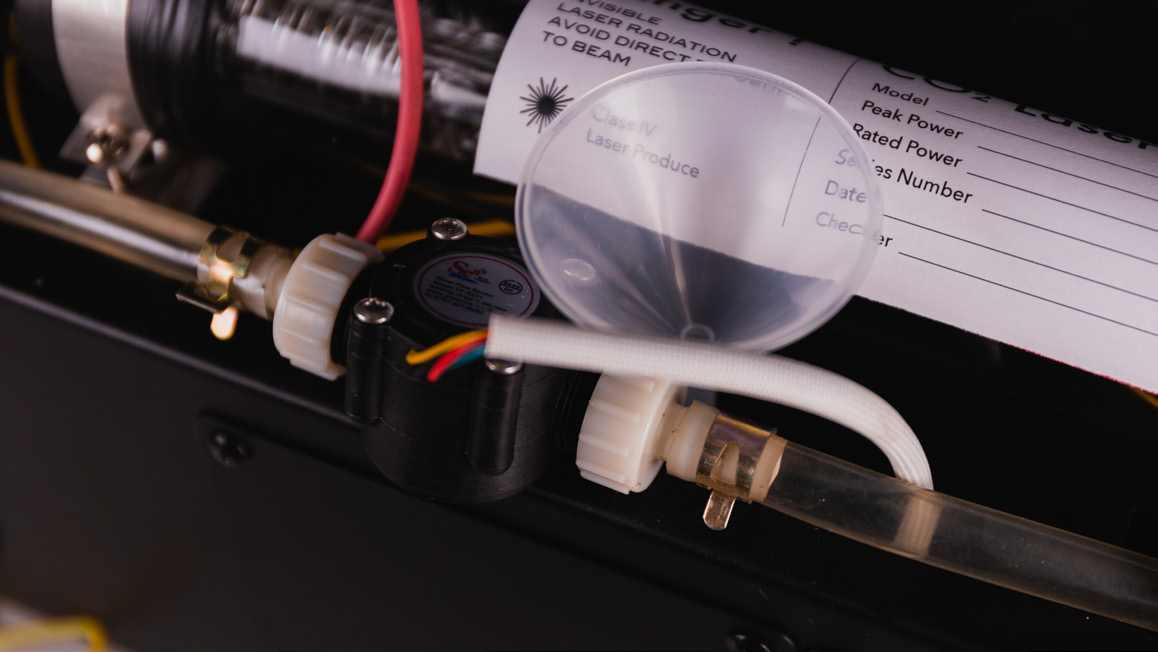

12. Scollegare l'alimentazione e aprire il tappo del serbatoio dell'acqua. Riempire il serbatoio utilizzando un imbuto e richiuderlo.
Monitorare attentamente il livello dell'acqua per evitare fuoriuscite. Si consiglia l'utilizzo di acqua distillata.

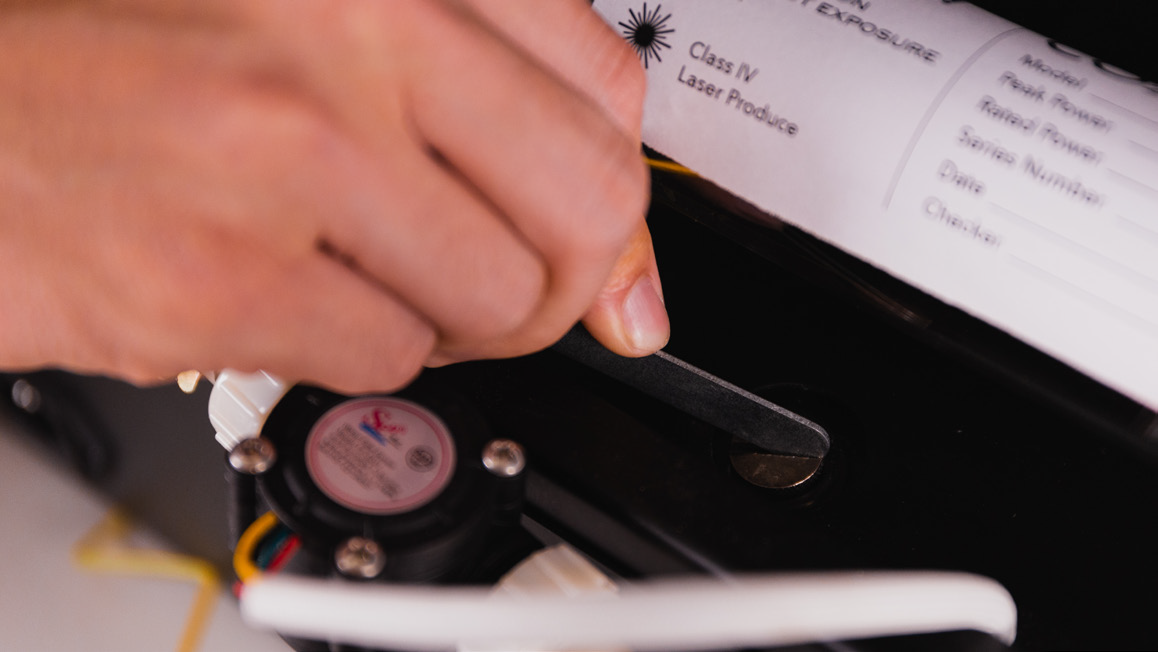

▲ Utilizzare una moneta o la chiave in dotazione per aprire il serbatoio.
13. Ripetere i passaggi ⓫ ⓬ fino a quando il livello del serbatoio non diminuisce più. A questo punto, la sostituzione è completata.
