Questa guida ti mostrerà come migliorare la pompa dell'aria in una macchina di versione precedente che continua a intasarsi e a non funzionare correttamente. (Video)
Come verificare se la tua macchina necessita del tubo dell'aria aggiuntivo?
Innanzitutto, controlla se la macchina è di versione precedente.

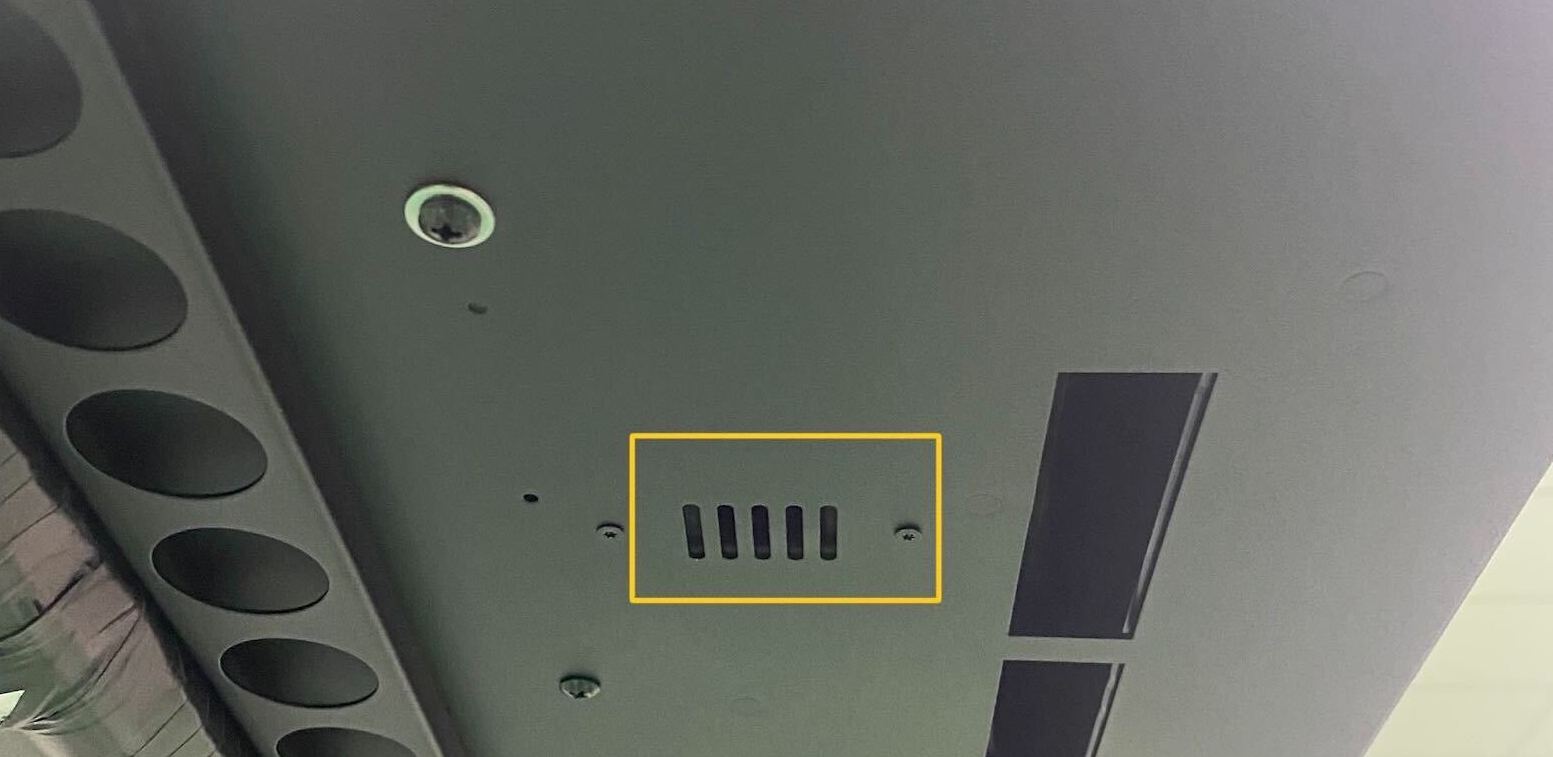

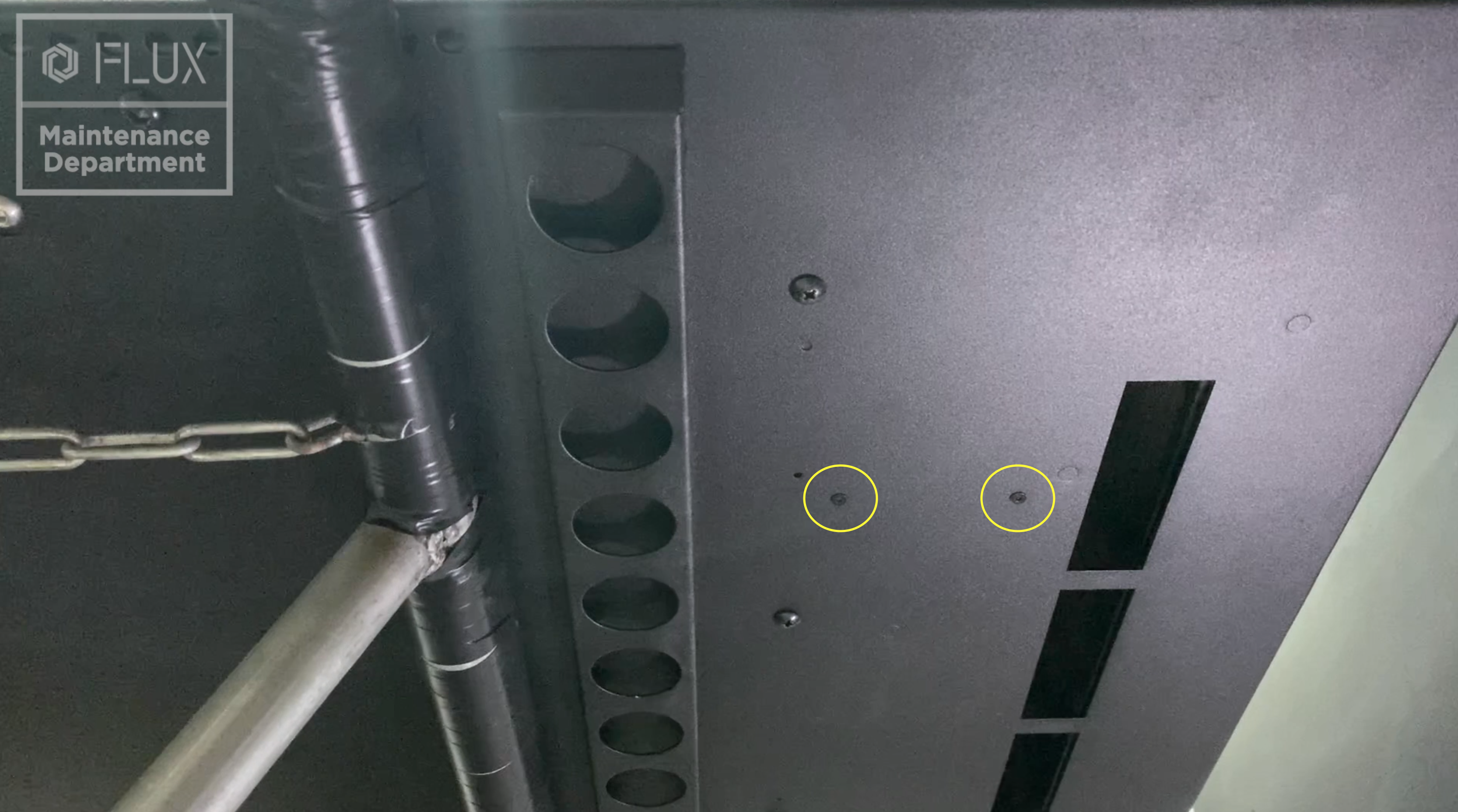

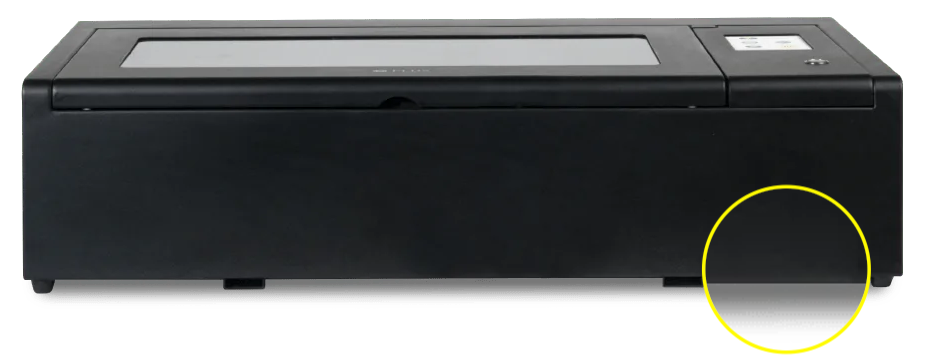

▲ Controlla i fori di ventilazione sotto la macchina.
Se sono presenti i fori di ventilazione, la tua macchina è il modello più recente e puoi saltare questo articolo.
Se non sono presenti i fori di ventilazione, segui i passaggi seguenti per installare il tubo dell'aria.

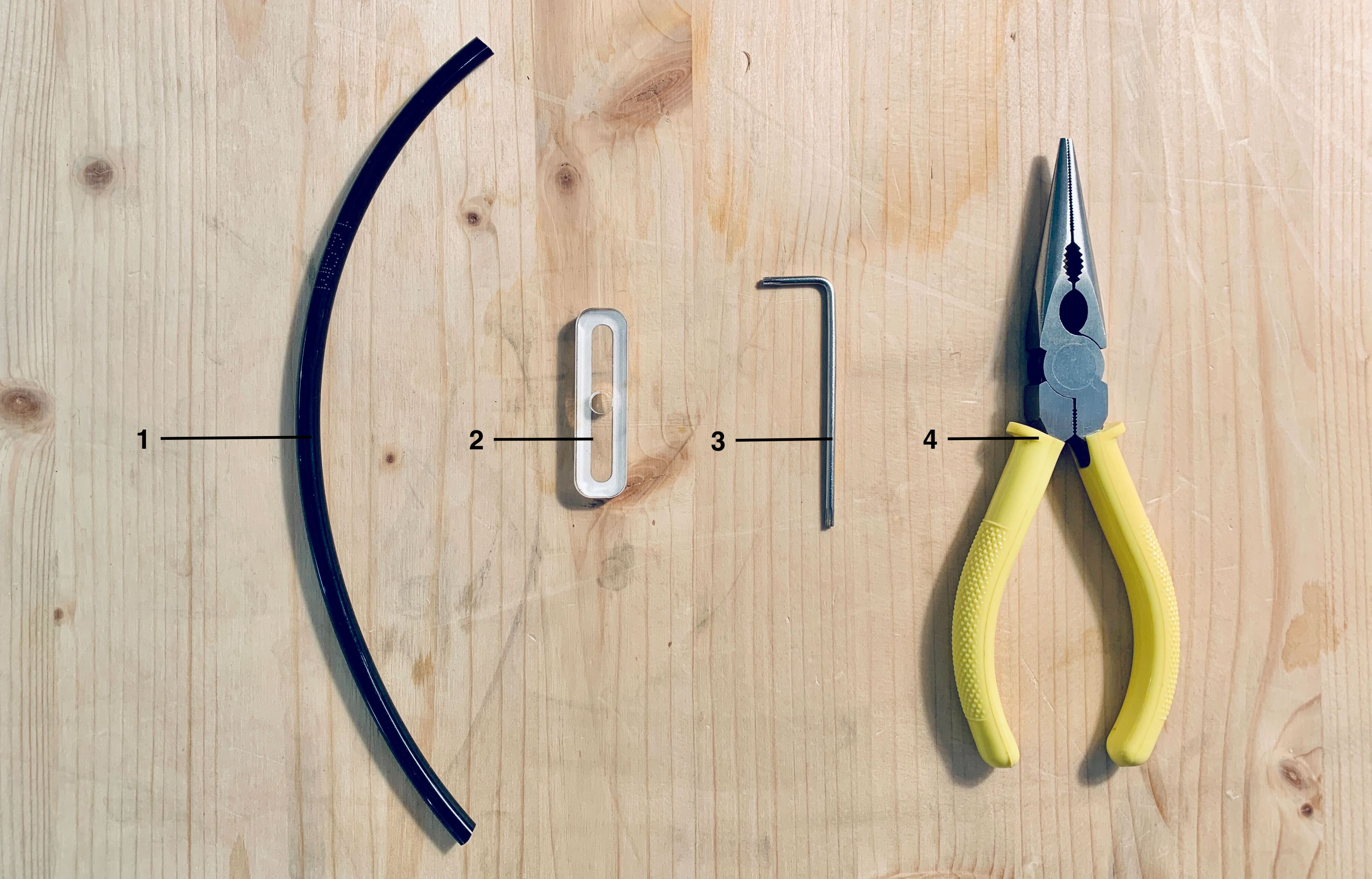

Materiale necessario:
Da procurare autonomamente:
1｜OD6*ID4mm Tubo dell'aria 30cm
2｜Supporto per tubo dell'aria con nastro biadesivo (il file per Acrilico da 5mm / il file per nastro biadesivo)
3｜Chiave esagonale da 2,5mm
4｜Pinze a punta lunga
Passaggi di installazione
1. Utilizzare la chiave a brugola T8 per rimuovere le due viti di fissaggio della pompa dell'aria.

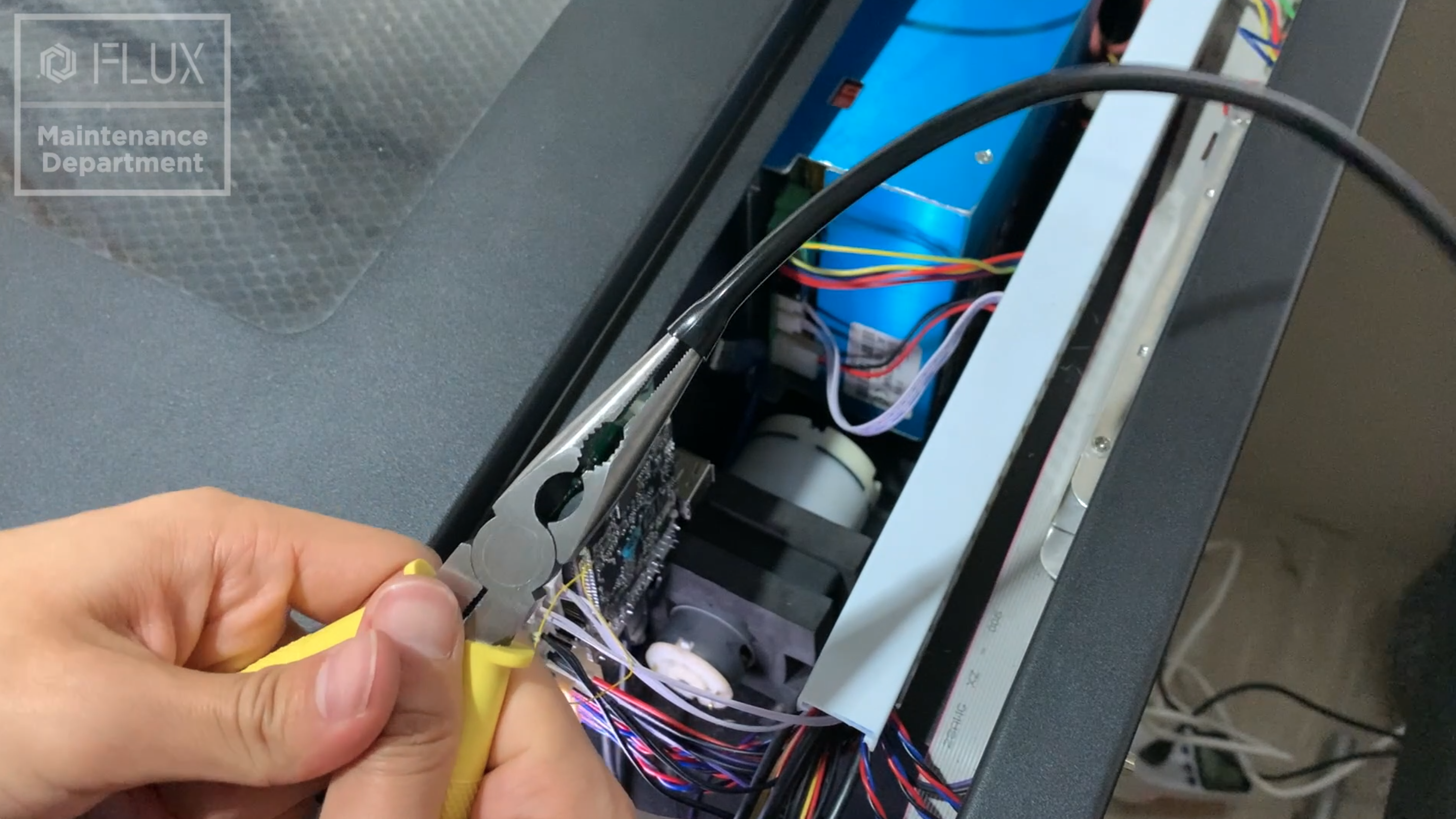

2. Utilizzare le pinze a becco lungo per allargare leggermente l'apertura del tubo dell'aria.

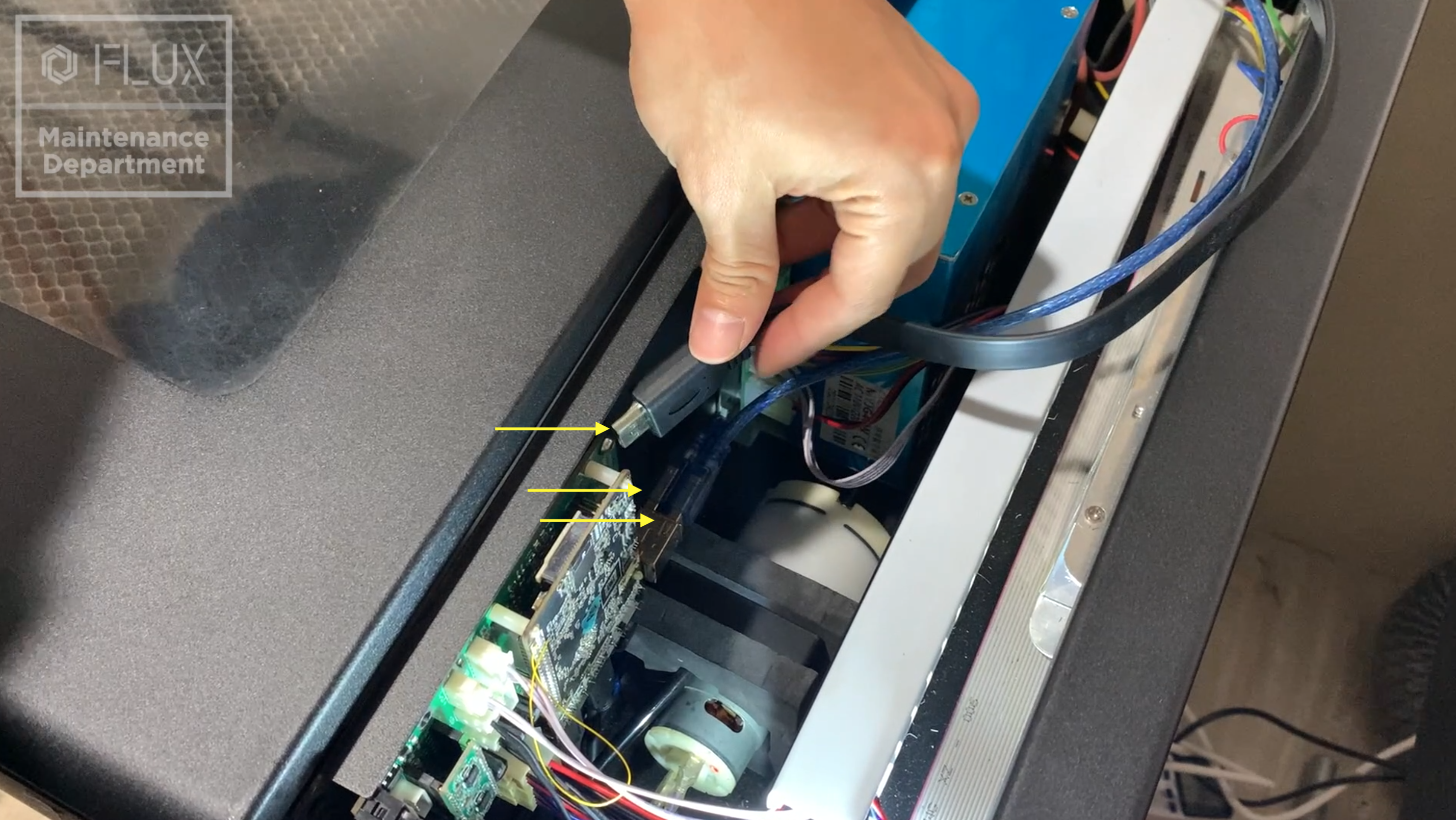

3. Scollegare i tre connettori sulla scheda madre.

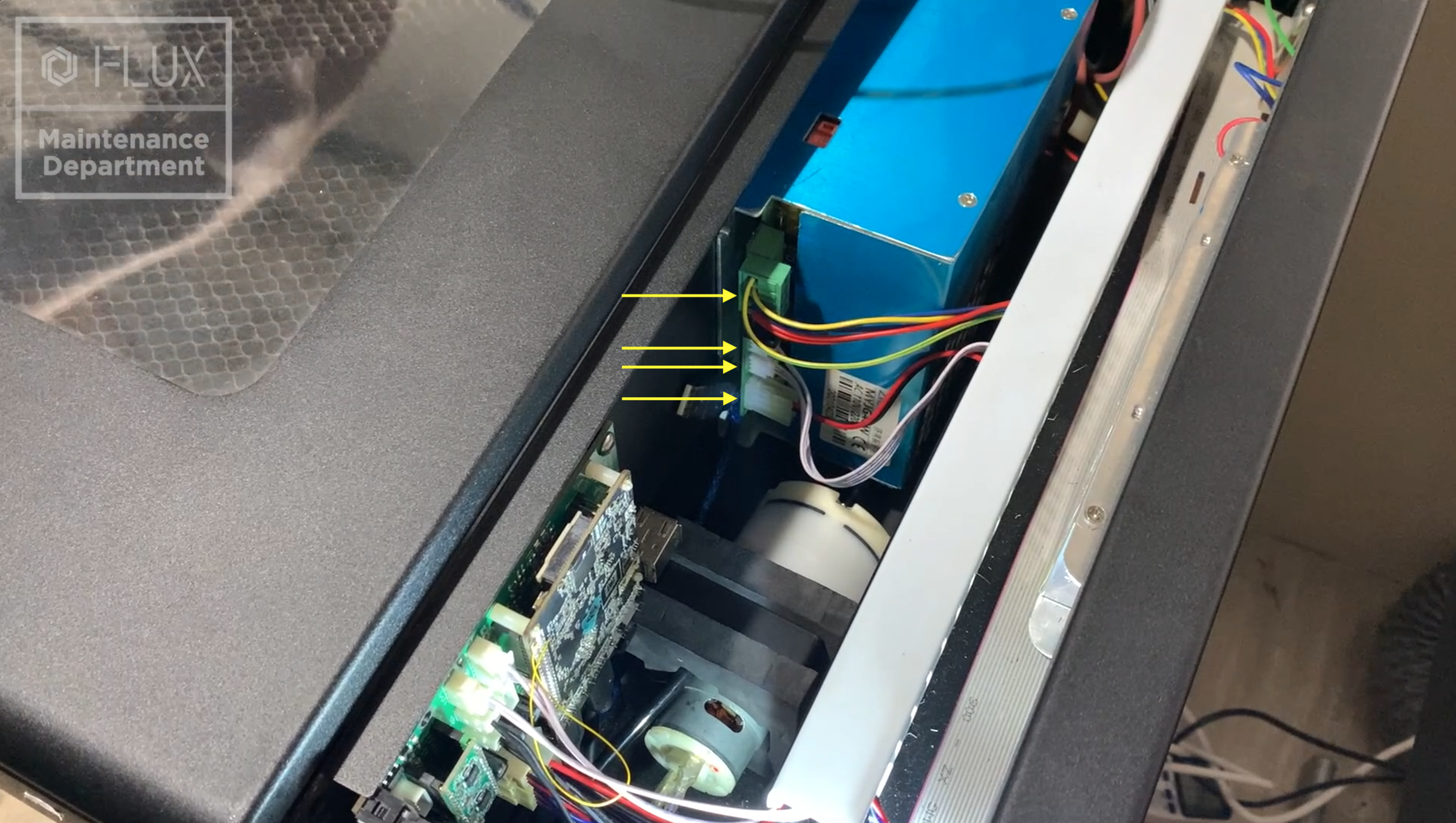

4. Scollegare i 4 connettori sull'alimentatore del laser.

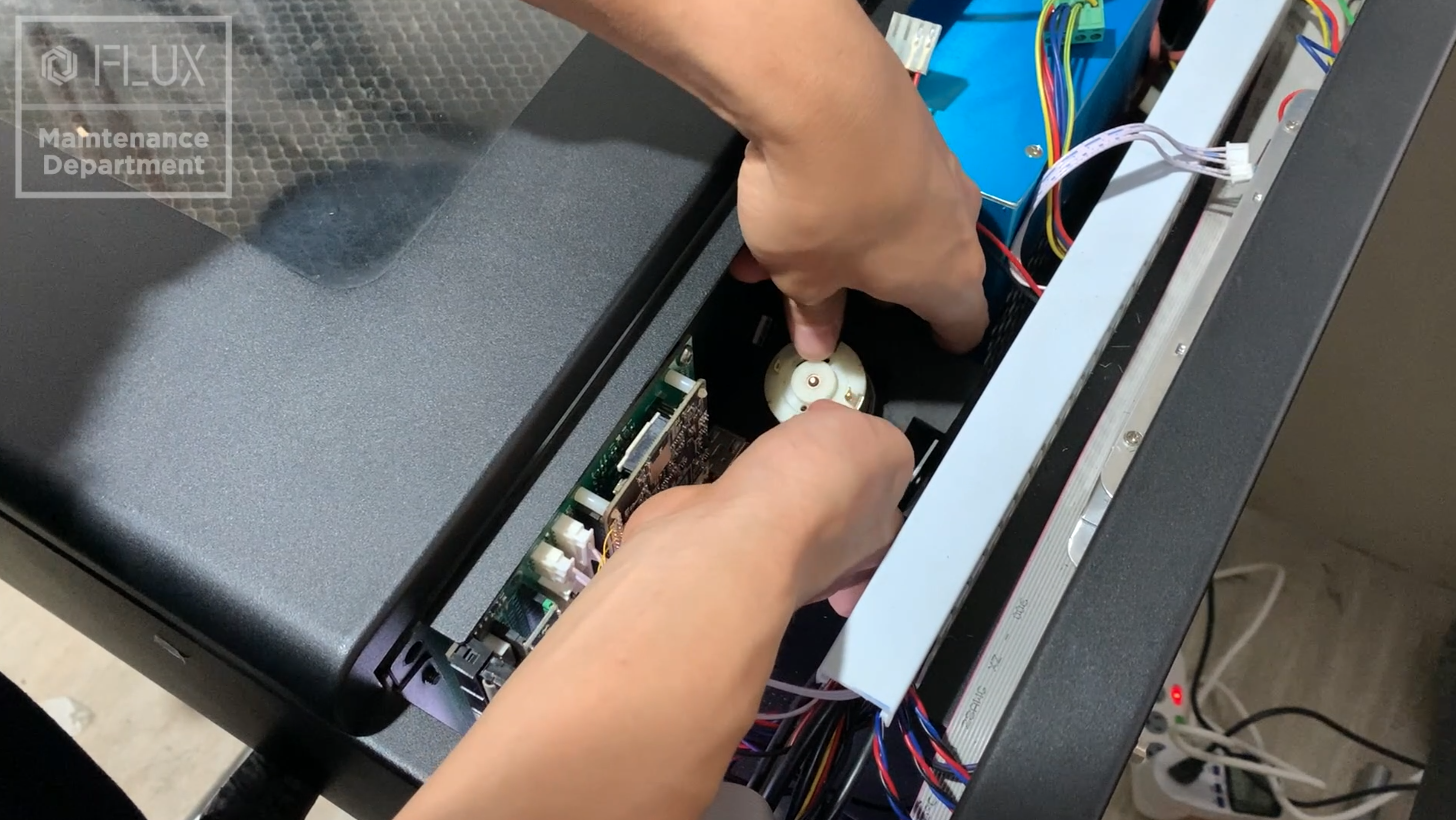

5. Rimuovere la schiuma dalla pompa dell'aria.

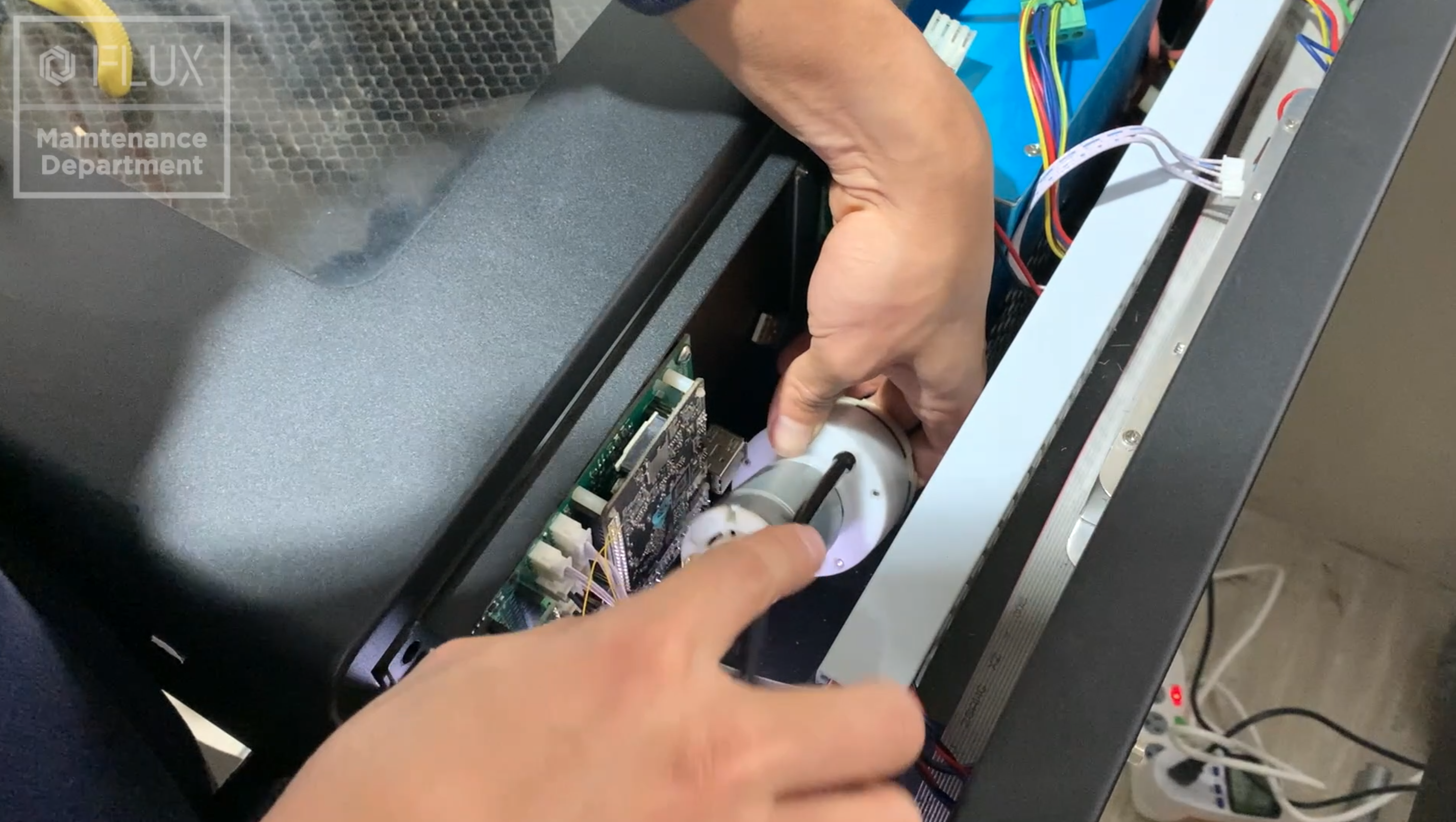

6. Collegare il tubo dell'aria all'ingresso dell'aria.

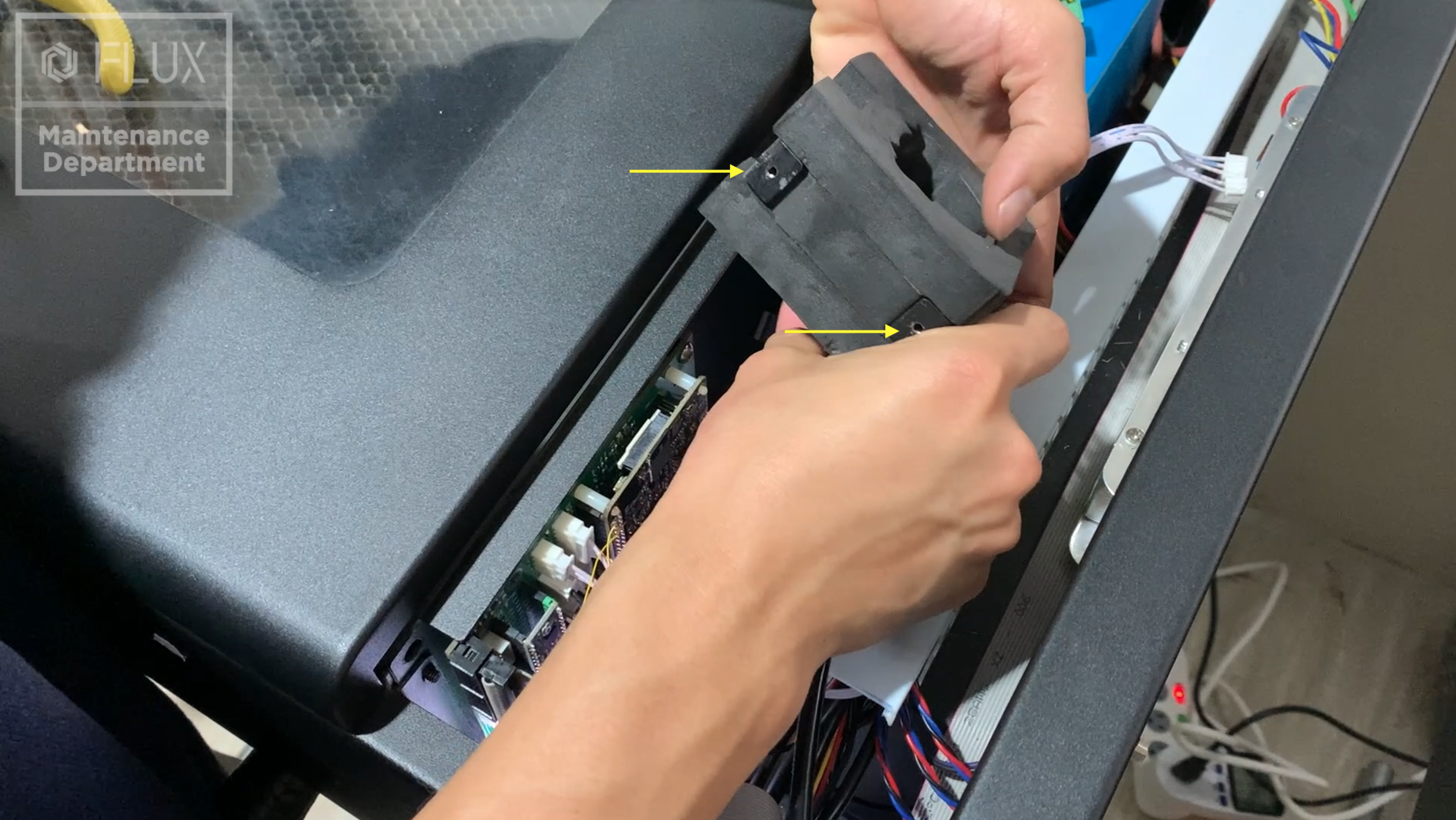

7. I fori delle viti devono essere rivolti verso il basso.

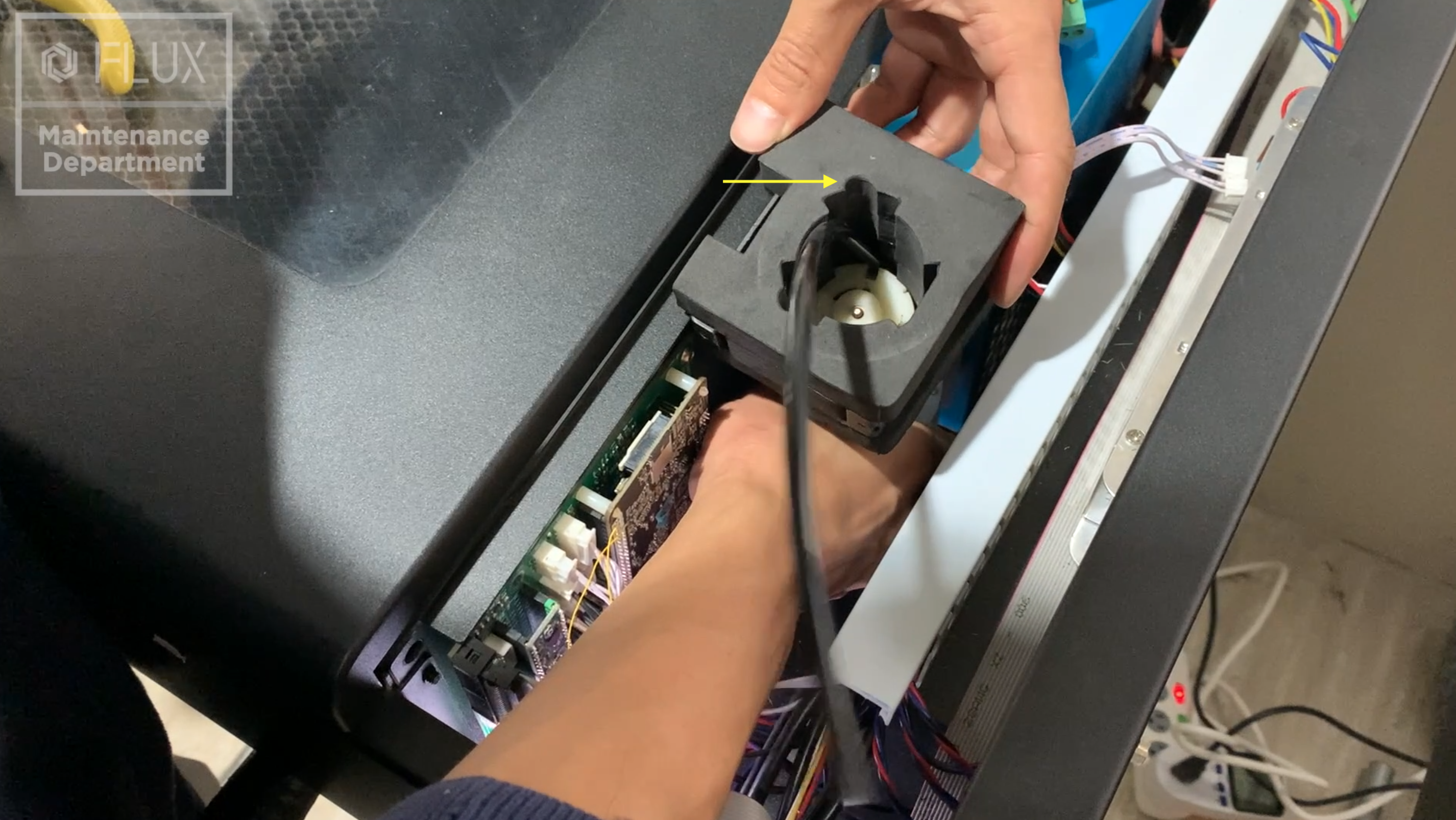

8. Posizionare la schiuma con la pompa dell'aria; il tubo dell'aria deve passare attraverso l'apertura circolare della schiuma.

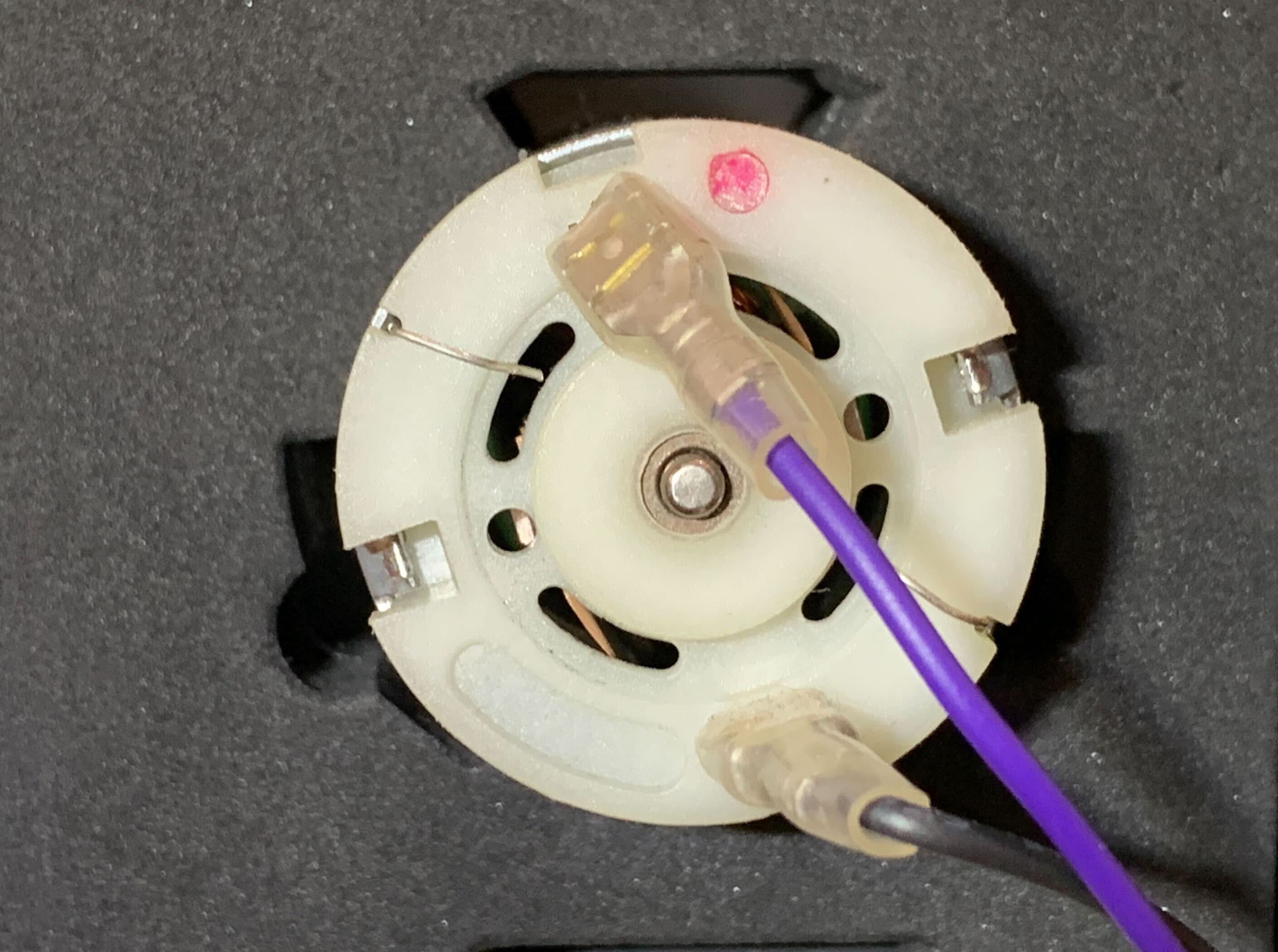

9. Collegare i cavi della pompa dell'aria (il cavo blu va all'elettrodo contrassegnato da un punto rosso).

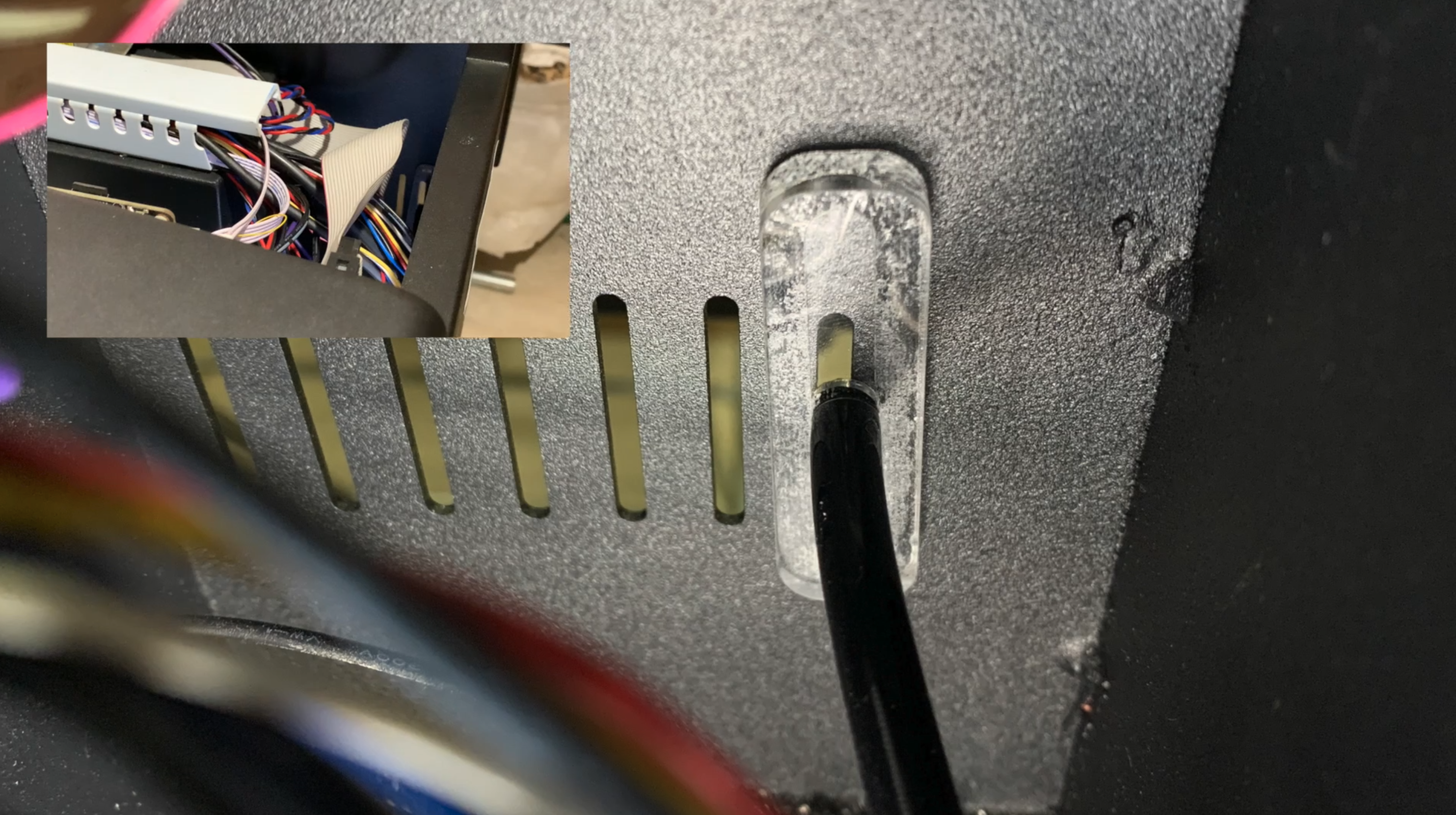

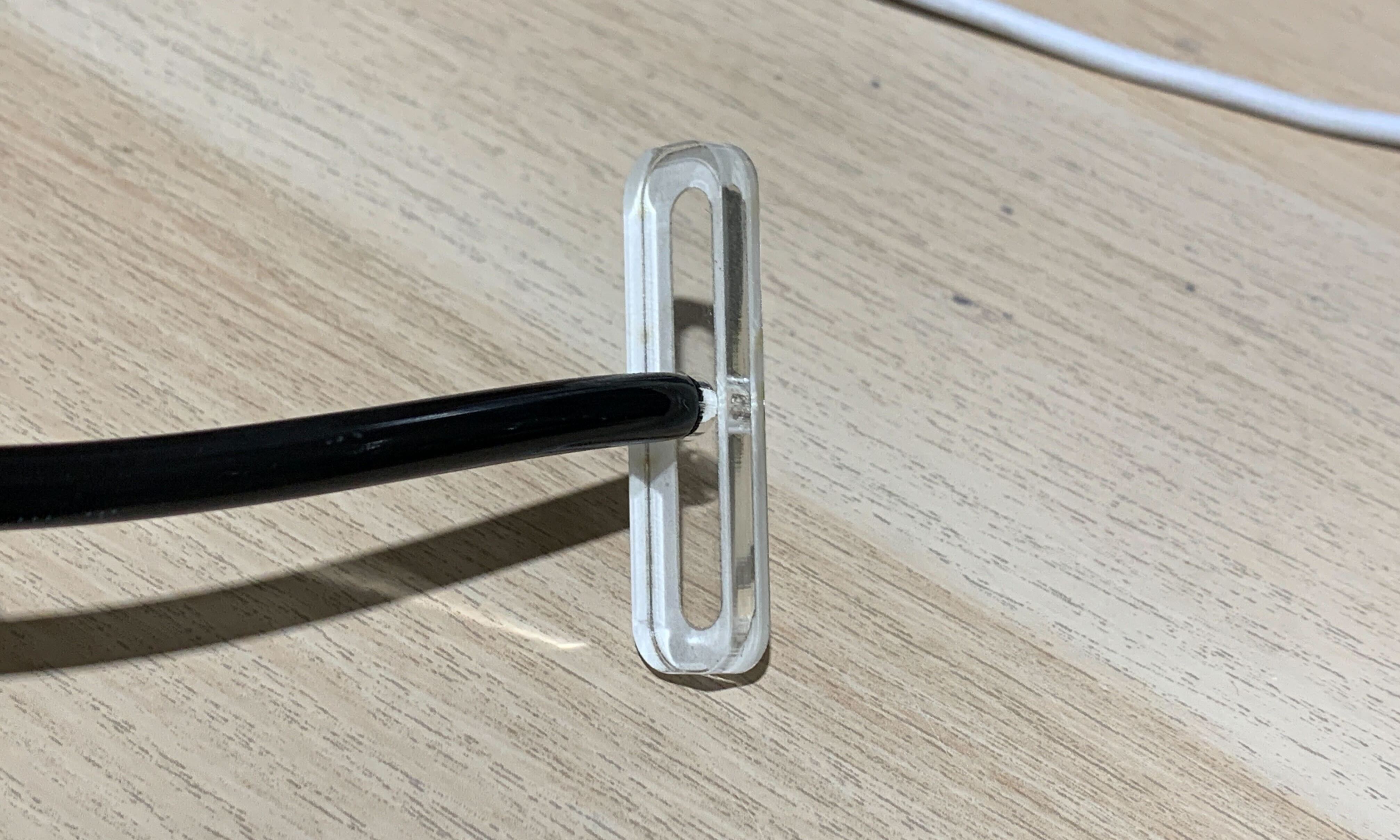

10. Inserire il tubo nel foro sulla staffa.
11. Fissare la staffa sul foro di ventilazione con un adesivo.
12. Collegare i connettori sull'alimentatore del laser.
13. Collegare i connettori sulla scheda madre.
14. Utilizzare una chiave a brugola T8 per serrare le viti di fissaggio della pompa dell'aria.

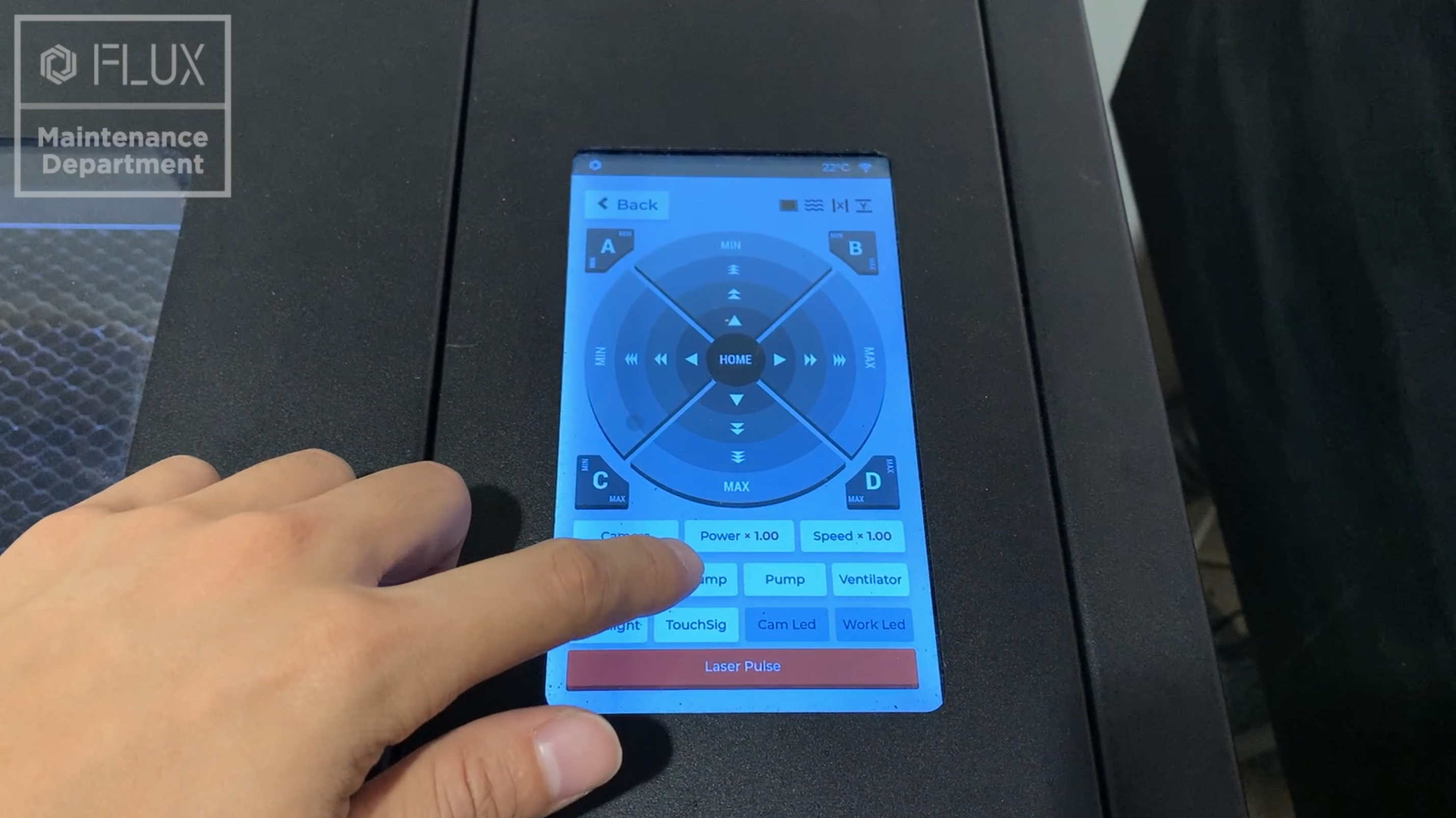

15. Accendere la macchina e verificare la funzione di aspirazione della pompa dell'aria.
16. FINE
