2-5 Calibrazione della fotocamera

Ti verrà chiesto di eseguire una calibrazione della fotocamera quando utilizzi la macchina per la prima volta.

Il processo assicura che la fotocamera sia allineata dopo la spedizione e migliora la precisione dell'anteprima.

Elementi di preparazione

Foglio bianco A4 (formato Letter) (preparazione autonoma)

1. Seleziona la tua macchina

Seleziona il nome della macchina in uso.

2. Posiziona un foglio bianco

Posiziona un foglio bianco A4 (formato Letter) pulito nell'angolo in alto a sinistra dell'area di lavoro.

3. Metti a fuoco il foglio

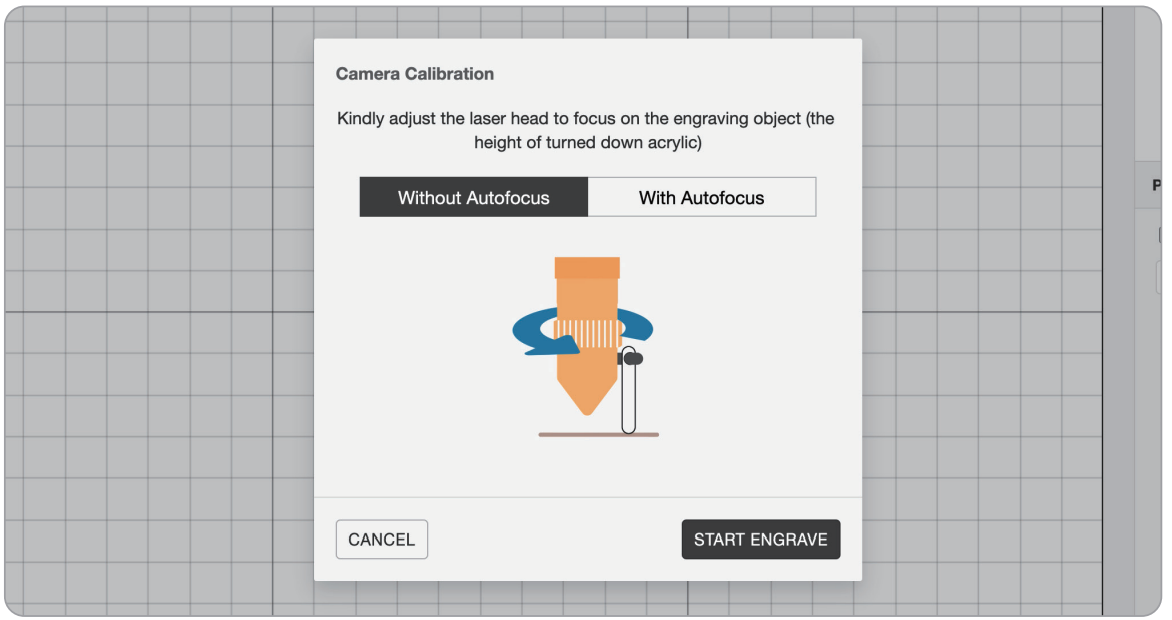

a. Per la messa a fuoco manuale

1. Allenta l'anello di fissaggio dell'ugello
2. Fai toccare la sonda di messa a fuoco al materiale da incidere
3. Stringi l'anello
4. Riporta indietro la sonda di messa a fuoco dopo aver completato la messa a fuoco.

b. Per macchine con messa a fuoco automatica

Fai doppio clic sul pulsante laterale dell'accessorio per far toccare la sonda al materiale da incidere.

4. Incidi l'immagine di calibrazione

La macchina taglierà le linee della griglia sul foglio.

Fai clic ovunque per saltare il processo di disegno e passare al passaggio successivo.

5. Allinea il quadrato rosso

Sposta le linee della griglia al centro e allinea l'esterno del quadrato rosso con il quadrato centrale delle linee della griglia regolando i tasti direzionali, la traslazione orizzontale e verticale, l'angolo di rotazione e il rapporto delle dimensioni (i tasti su e giù della tastiera possono regolare il valore).

Guarda il video tutorial qui.

5. La posizione finale del quadrato rosso

Questo è un esempio della posizione allineata del quadrato rosso.

Assicurarsi che il quadrato rosso e le linee della griglia siano al centro dello schermo.

Dopo aver raggiunto la posizione, fare clic su AVANTI.

6. Pronto per iniziare!

Dopo aver completato la calibrazione della fotocamera, è possibile avviare il primo progetto di incisione.
