2-6 Tutorial di Beam Studio

Dopo il processo di calibrazione, ti verrà chiesto di eseguire il Tutorial di Beam Studio.

Puoi riavviare il processo in Menu > Aiuto > Mostra Tutorial Iniziale se l'hai saltato accidentalmente.

Elementi di Preparazione

Pezzo di legno da 3mm (incluso nella scatola degli accessori).

Passaggi del Tutorial

0. Seleziona "Sì" se desideri avviare il tutorial di Beam Studio.

1. Passa alla Modalità Anteprima:

Tocca l'icona Anteprima Camera a sinistra > Seleziona la macchina in uso.

2. Anteprima della Piattaforma:

a. Posiziona il pezzo di legno

b. Regola la messa a fuoco

c. Chiudi il coperchio

d. Visualizza in anteprima l'area di incisione del materiale e fai clic sull'interfaccia di lavoro o seleziona un'area di anteprima.

3. Termina la Modalità Anteprima: Seleziona "Termina Anteprima" 。

4. Disegna un Rettangolo: Seleziona un "Rettangolo (M)" per disegnare un quadrato nel Livello 1 e premi Shift per renderlo quadrato.

5. Trascina per Disegnare: Trascina per disegnare un quadrato nell'interfaccia di lavoro.

6. Passa al Pannello Livelli: Passa al livello per impostare i parametri.

7. Imposta Preset: "Wood - 3mm Cutting".

8. Aggiungi un Nuovo Livello: Il nome del nuovo livello è Layer 2.

9. Disegna un Cerchio: Seleziona "Ovale (L)" per disegnare un cerchio nel livello 2 e premi Shift per creare un cerchio.

10. Trascina per Disegnare: Trascina per disegnare un cerchio nell'interfaccia di lavoro.

11. Attiva Riempimento: Attiva la funzione di riempimento

12. Passa al pannello dei livelli: Passa al livello per impostare i parametri.

13. Imposta il preset: Legno - Incisione : "Wood - Engraving".

14. Invia il file:

a. Conferma i parametri e le impostazioni del livello.

b. Seleziona il nome della macchina in uso.

c. Clicca su "Start" per eseguire il processo di incisione e taglio.

Nota:

Per garantire che i risultati dell'incisione non siano influenzati dall'ordine di esecuzione, ci sono due raccomandazioni:

1. Incisione prima del taglio: l'ordine di esecuzione del lavoro è dall'alto verso il basso del livello, assicurarsi che il livello di incisione sia in alto e il livello di taglio sia in basso per evitare un focus errato dell'incisione causato dal collasso dell'oggetto dopo il taglio, che influenzerà il risultato dell'incisione.

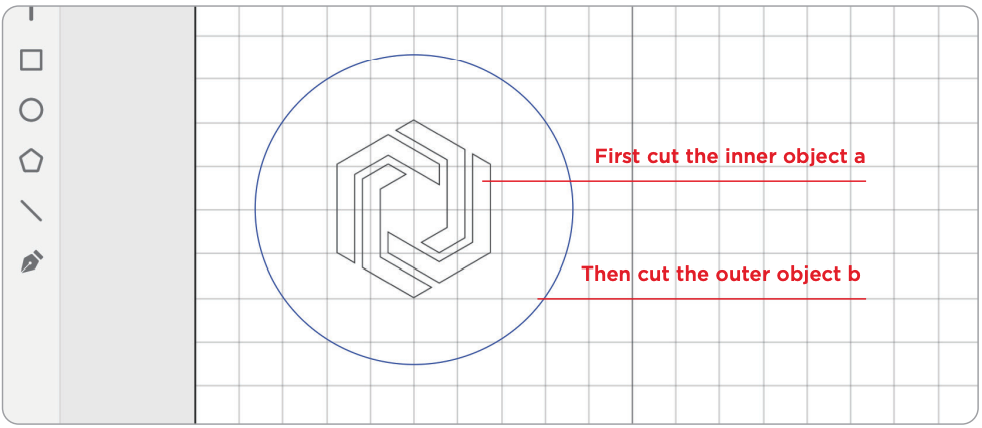

2. Come mostrato di seguito, se ci sono più oggetti di taglio nello stesso livello e c'è una relazione interna ed esterna, gli oggetti interni verranno tagliati per primi, poi gli oggetti esterni; se l'oggetto a è nell'oggetto b, l'oggetto a verrà tagliato per primo e poi l'oggetto b.

Risoluzione dei problemi

• Raffreddamento spento
• Porta aperta
• Homing fallito
• Se il risultato dell'incisione è sfocato o il colore è debole, controllare se il materiale è correttamente messo a fuoco. Se non funziona, si consiglia di ispezionare il percorso ottico .
