#904 Homing non riuscito

Descrizione:

Passo 0 - Utilizzare la lista di controllo mentre si eseguono i passaggi:

Questa lista di controllo verrà utilizzata per registrare tutte le azioni intraprese in questo articolo.
Dopo aver completato la lista di controllo, stamparla per salvarla come PDF e inviarla al rivenditore o al supporto FLUX, se necessario. Queste informazioni saranno utili per risolvere il problema e circoscriverlo.
Si prega di fare riferimento al link: 5-2-5 #904 Checklist di errore di homing (serie beamo)

Passo 1 - Verificare se la testa laser è fisicamente bloccata:

• Spegnere la macchina e scollegare il cavo di alimentazione.

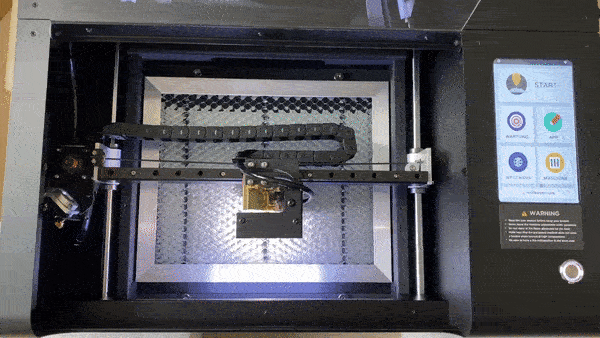

• Spostare manualmente la testa laser verso tutti e quattro gli angoli.
  (*Nell'esempio video viene utilizzato un HEXA per dimostrare il comportamento.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 1.1 - Lubrificare le guide:

• Si prega di fare riferimento alle istruzioni nel link sottostante per lubrificare le guide.
  [4-3-1 Lubrificazione]
• Dopo la lubrificazione, provare a spostare nuovamente la testa laser e verificare se può essere spostata come nel Passo 1.

Determinare il risultato e la prossima azione da intraprendere:

Passo 2 - Escludere la possibilità di problemi del firmware:

A volte, il problema di homing può essere causato da un'installazione errata del firmware.
Il ripristino del sistema è un modo semplice e veloce per risolvere il problema di homing.

• Prima di tutto, provare a ripristinare le impostazioni della scheda principale.
  (Macchina > Impostazioni hardware > Ripristina impostazioni scheda principale)



• Successivamente, provare a ripristinare le impostazioni di fabbrica. (Macchina > Ripristina impostazioni di fabbrica)


• Infine, aggiorna all'ultimo firmware e prova di nuovo l'homing.
  (Machine > Aggiorna all'ultimo Firmware) oppure puoi usare Beam Studio per aggiornare. (Link)


Determinare il risultato e la prossima azione da intraprendere:

Passaggio 3 - Controlla il comportamento della tua macchina durante l'homing:

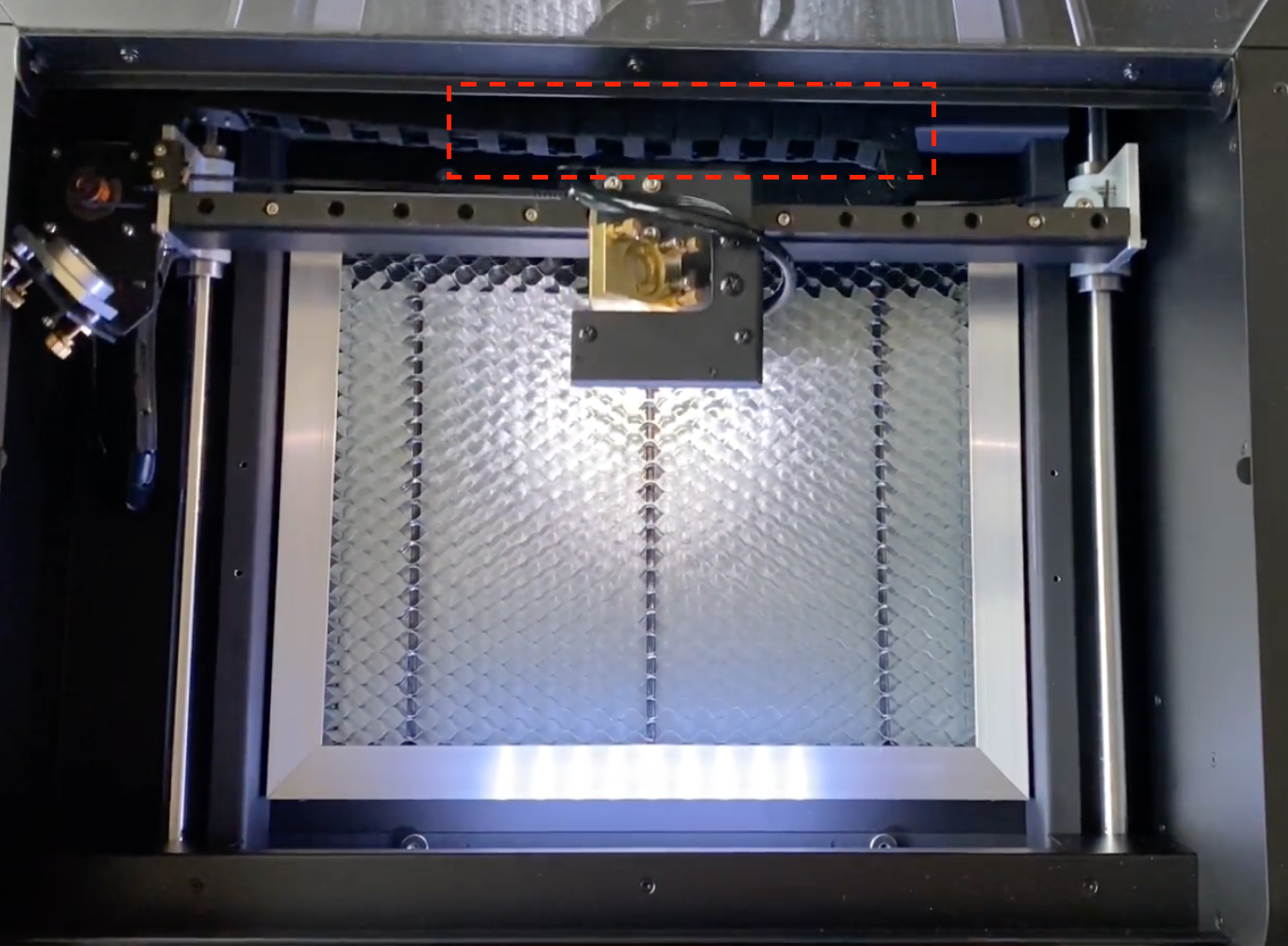

Accendi la macchina e premi "Mantieni" per avviare l'homing e determina quale comportamento è simile a quello della tua macchina e agisci di conseguenza.

Passo 4 - Riflashare la scheda SD:

A volte, se il sistema operativo nella scheda SD è corrotto, il problema di homing non verrà risolto ripristinando e aggiornando il firmware. Dovrà essere completamente riscritto riflashando la scheda SD.

• Si prega di fare riferimento alle istruzioni nel link sottostante per riflashare la scheda SD.
  [5-4-8 Riflashare la scheda SD]

Determinare il risultato e la prossima azione da intraprendere:

Passo 5 - Scambiare il DriverIC:

Il DriverIC è un componente sulla scheda madre/mainboard ed è utilizzato per pilotare il motore al fine di far muovere la testa laser in diverse direzioni. In questo passaggio, dovremo verificare se il problema di homing è causato dal DriverIC.

1. Spegnere la macchina.
2. Aprire il case frontale per trovare la scheda madre. Si prega di fare riferimento all' article dove viene menzionato come aprire il case.
3. Scollegare il DriverIC dell'asse X. Si prega di fare riferimento al diagramma.
   (Assicurarsi di ricordare quale IC è originariamente per quale asse)
4. Scollegare il DriverIC dell'asse Y. Si prega di fare riferimento al diagramma.
5. Scambiare entrambi i DriverIC e assicurarsi che la direzione sia la stessa del diagrammama.
6. Accendere la macchina e provare di nuovo l'homing.

Dimostrazione:

(Questo video mostra lo scambio degli IC dell'asse X e dell'asse Y.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 6 - Controlla gli interruttori di limite:

Un interruttore di limite viene utilizzato per fermare la testa laser quando raggiunge la fine.
I problemi di homing possono essere causati da un interruttore di limite difettoso che farà sì che la testa laser non si fermi o si fermi troppo presto.

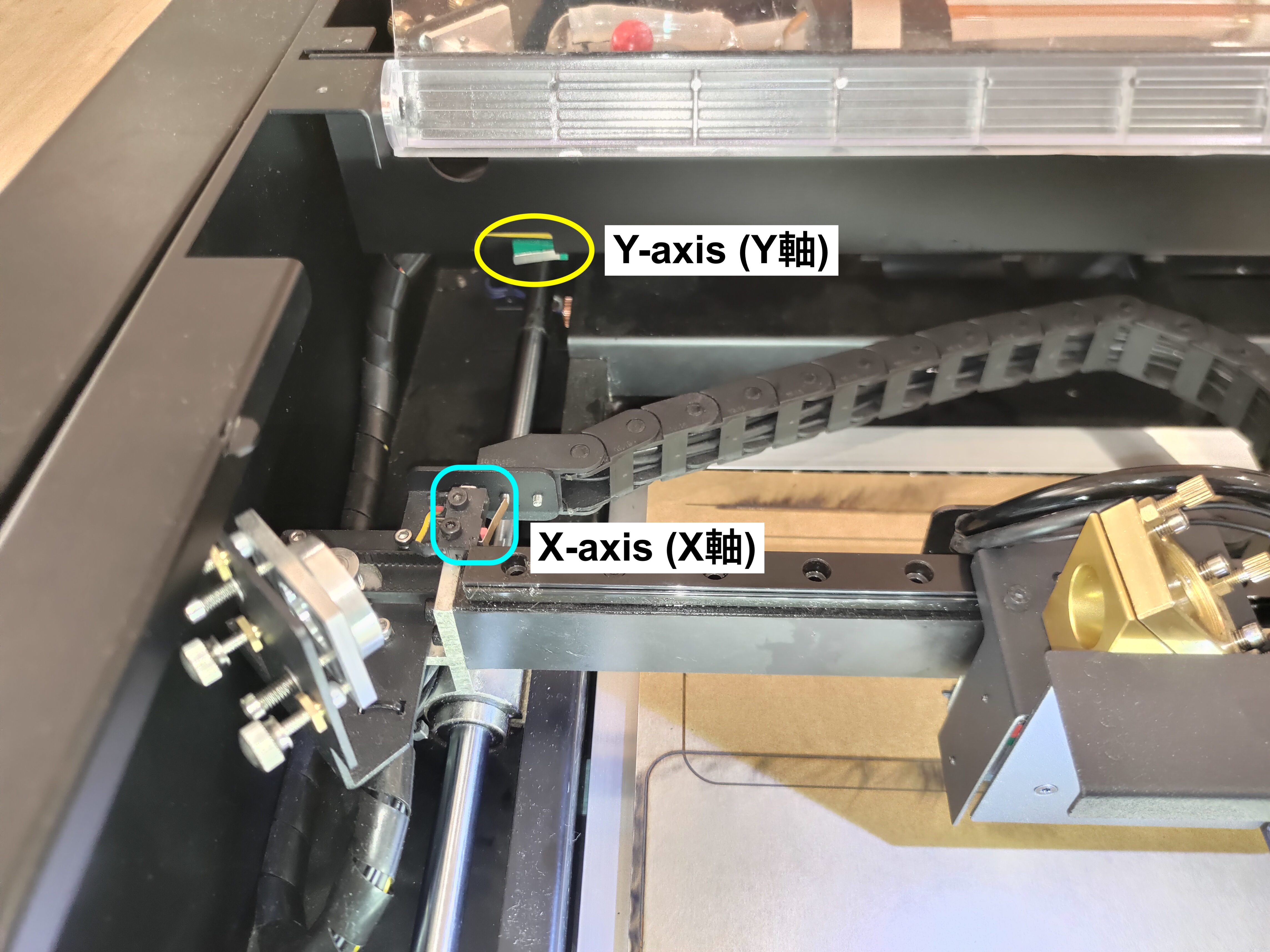

• Le posizioni degli interruttori di limite per beamo:



• Guarda il video qui sotto per verificare se le icone dell'interruttore di limite reagiscono correttamente quando vengono premute. (Premuto = l'icona si chiude / Non premuto = l'icona si apre)
  (*Nel video viene utilizzato un HEXA per dimostrare.)


Determinare il risultato e la prossima azione da intraprendere:

Passo 7 - Controlla la planarità dell'asse X:

• Fai riferimento al link qui sotto per sapere come testare e regolare la planarità dell'asse X.
  Assicurati che la puleggia/ruota non sia allentata facendo riferimento alla fine del video.
  [5-29 Regolazione della planarità dell'asse X]

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 8 - Aggiunta di schiuma per attivare il finecorsa dell'asse Y:

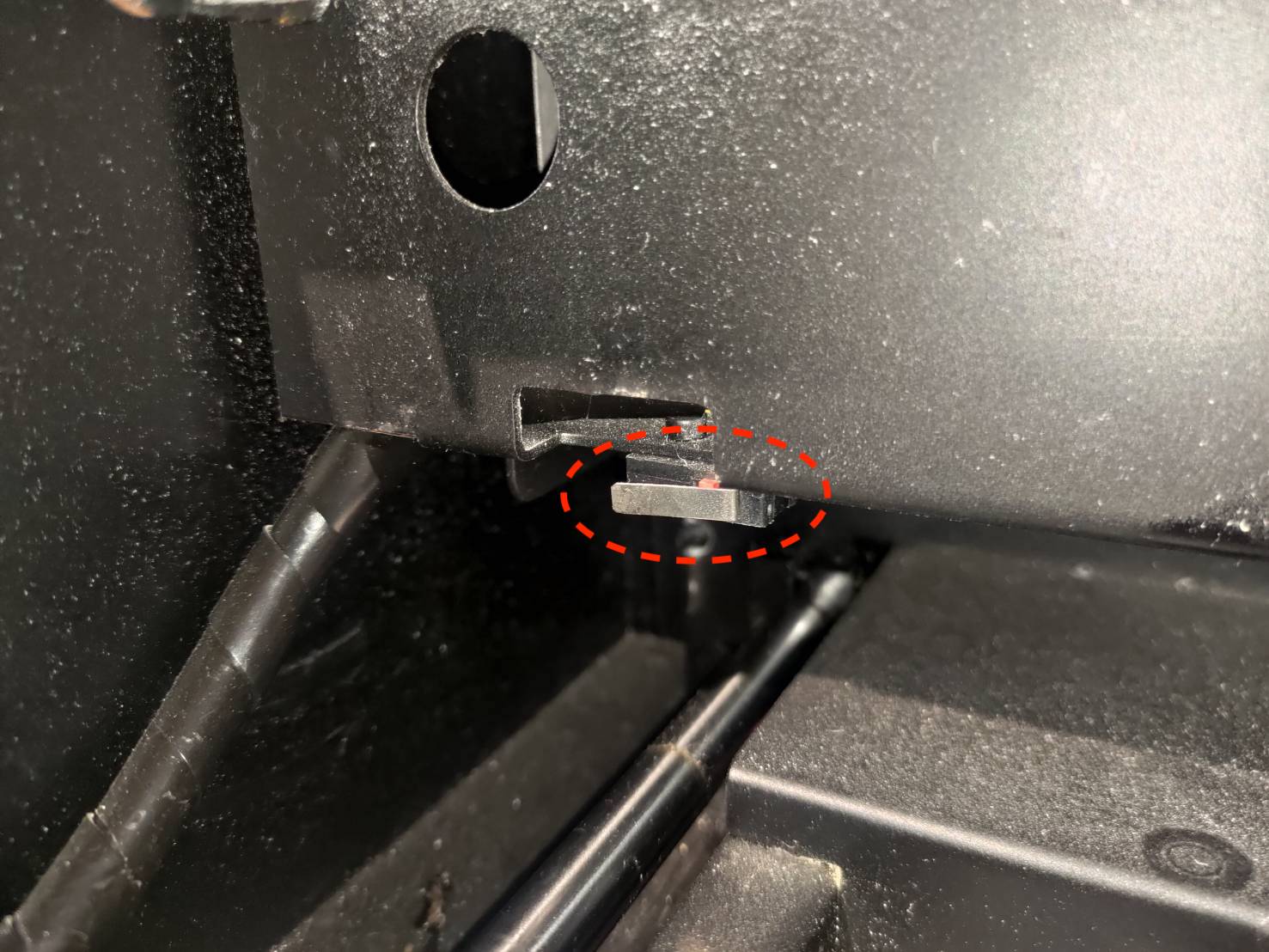

• Il metallo di attivazione del finecorsa cerchiato in rosso potrebbe allentarsi nel tempo e influirà sulla sensibilità del finecorsa da attivare. Questo di solito accade con un finecorsa dell'asse Y.

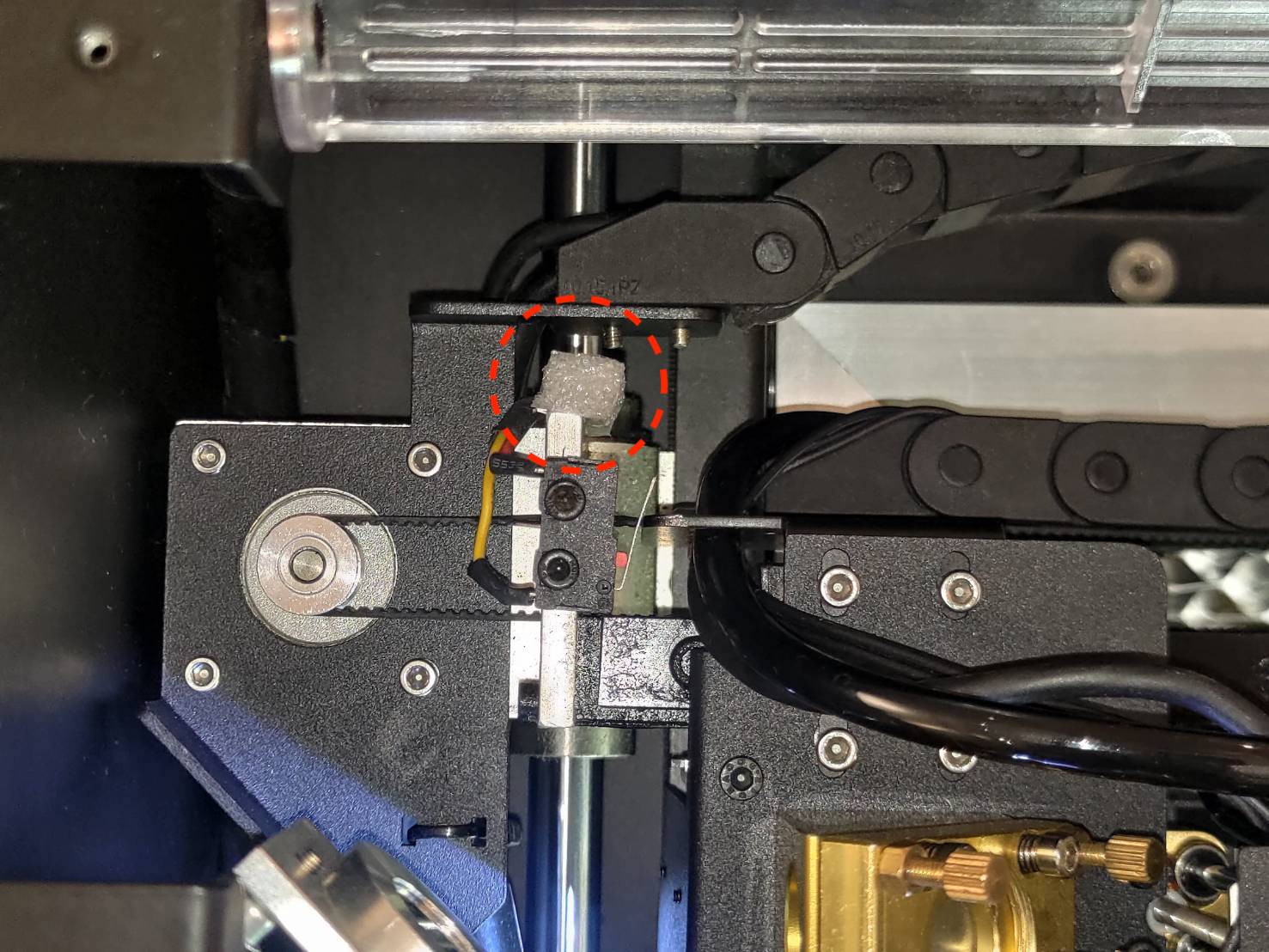

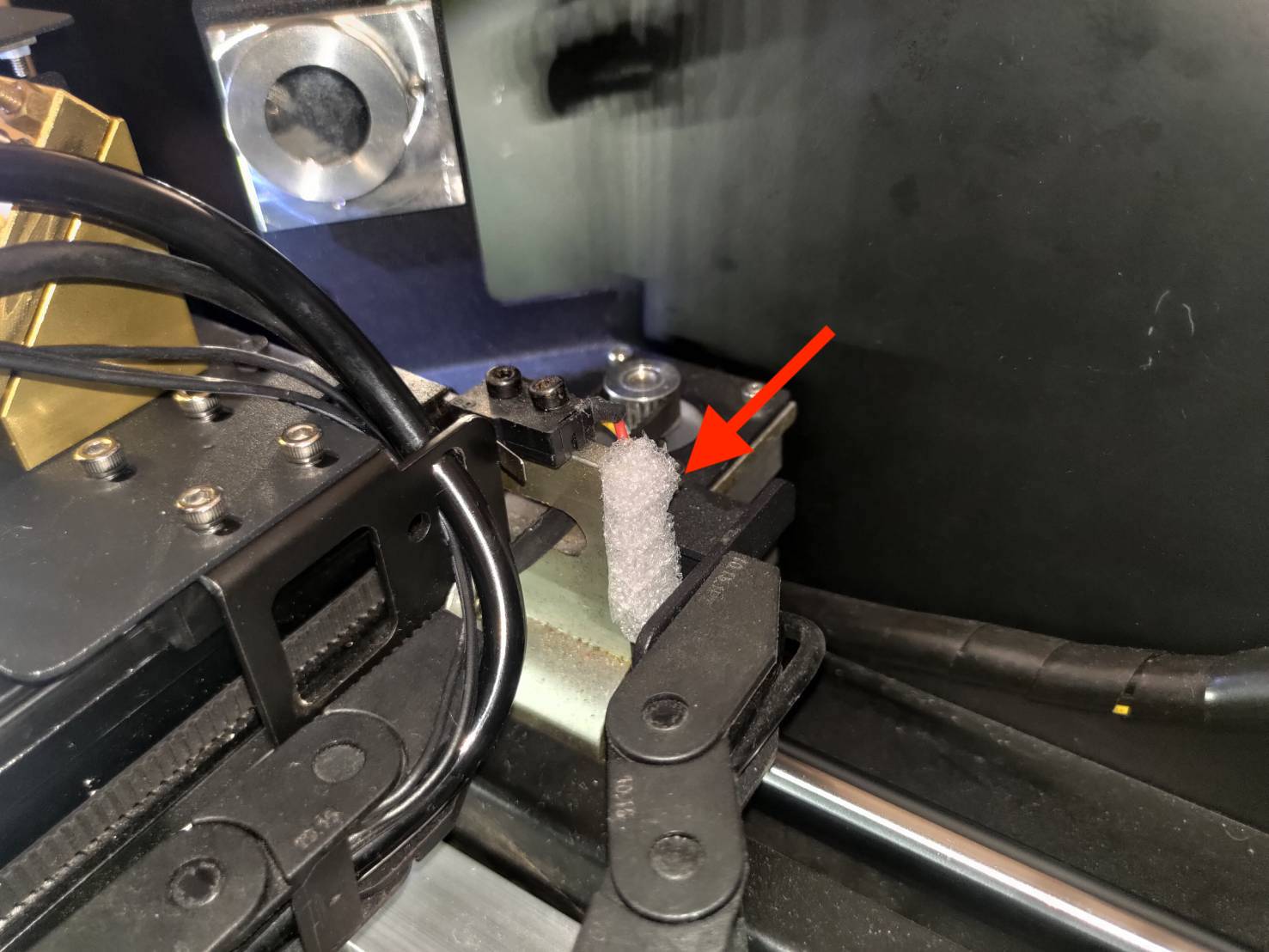

• Ecco una soluzione rapida. Si prega di aggiungere un pezzo di schiuma al motore dell'asse X come mostrato nelle foto qui sotto.

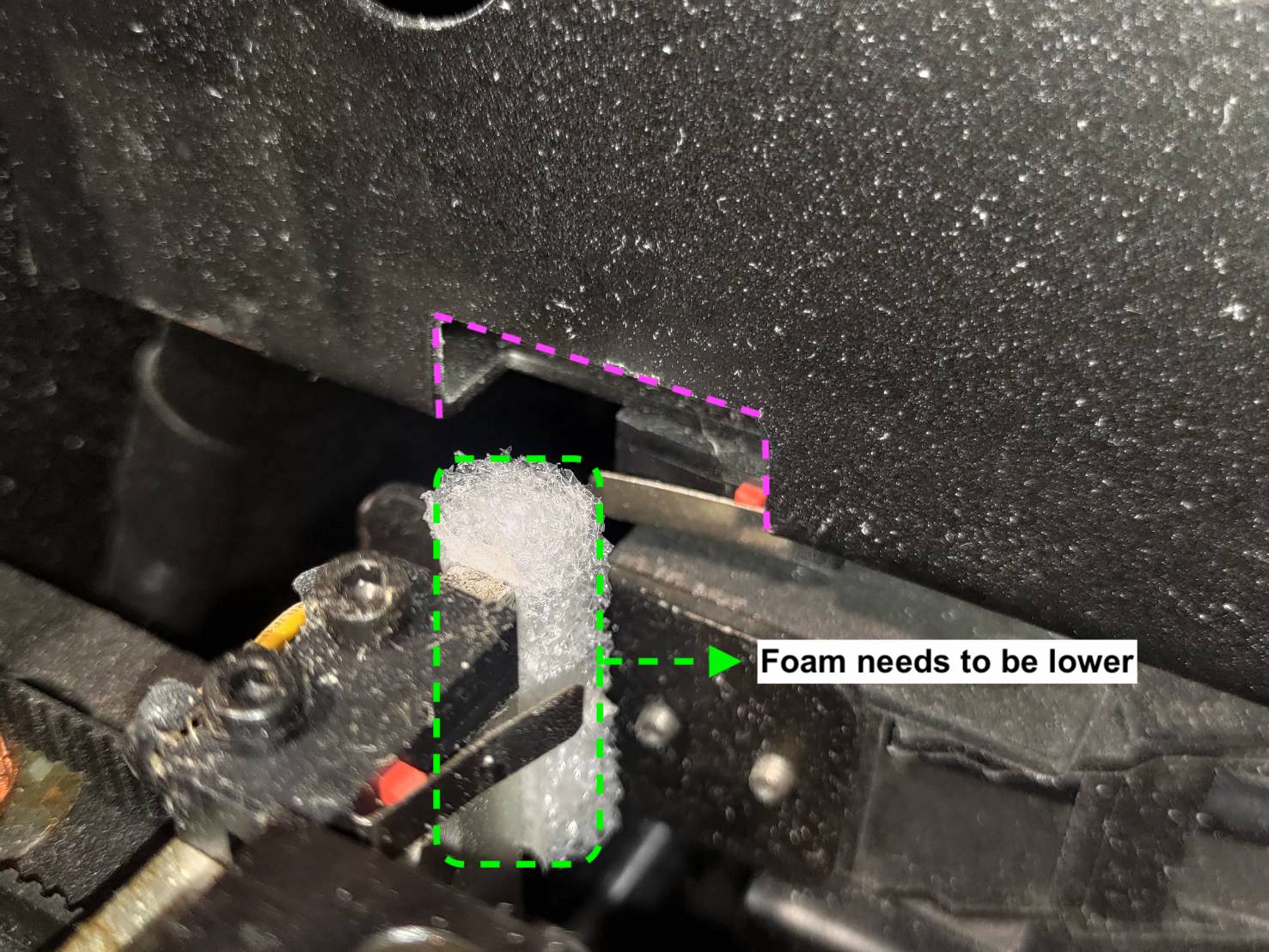

• Assicurarsi che la schiuma sia più bassa del telaio. Altrimenti, potrebbe bloccare il percorso per raggiungere il finecorsa.


Determinare il risultato e la prossima azione da intraprendere:

Passo 9 - Segnala al rivenditore locale o al supporto FLUX:

• Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contatta il servizio clienti]
• Assicurati di aver completato la lista di controllo e di averla salvata come file PDF in modo da poter condividere le azioni intraprese.

*Le informazioni raccolte come foto o video che mostrano il problema della macchina in questo articolo saranno necessarie per essere condivise con il rivenditore o l'assistenza FLUX.

Parole chiave: Problemi di ritorno alla posizione di partenza / Impossibile tornare alla posizione di partenza
