Descrizione
Si prega di notare che le cause di un errore #904 possono variare. Il problema potrebbe persistere dopo aver seguito i passaggi seguenti.
Tuttavia, è ancora possibile raccogliere informazioni utili per il team FLUX per chiarire il problema in modo più efficace.
Passo 0 - Utilizzare la checklist per seguire i passaggi e registrare i risultati
Questa lista segna tutti i test che hai fatto nel tutorial.
Dopo aver completato i test, si prega di salvare la lista come documento PDF e inviarla al rivenditore o al team FLUX.
Clicca sul link per accedere alla checklist di risoluzione dei problemi #904: #904 Homing non riuscito - Checklist (Ador)
Passo 1 - Rimuovere il modulo e il materiale
Si prega di rimuovere tutto (incluso il modulo) dall'area di lavoro prima di iniziare, in modo che nulla influisca sul processo di homing.
|
Passo 1.1 - Verificare manualmente se il modulo può essere spostato senza problemi
- Spegnere la macchina e rimuovere il cavo di alimentazione.

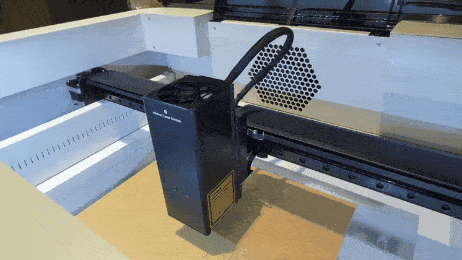

- Spostare manualmente la testa del modulo in tutti e 4 gli angoli.
Fare riferimento ai passaggi successivi di conseguenza:
|
|
Passo 1.2 - Lubrificare le guide
- Fare riferimento all'articolo - Lubrificazione.
- Dopo la lubrificazione, tornare al Passo 1 e verificare se la testa del modulo può muoversi senza problemi.
Controllare il risultato di conseguenza:
|
|
Passo 2 - Escludere la possibilità di problemi del firmware
L'installazione non riuscita del firmware potrebbe causare errori di homing e il ripristino delle impostazioni di fabbrica può eliminare efficacemente la possibilità di problemi del firmware.
- Innanzitutto, ripristinare le impostazioni di fabbrica (Pagina principale > Macchina > Impostazioni > Ripristina impostazioni di fabbrica > Sì)
- Quindi seguire i passaggi nel link su Come aggiornare il firmware della macchina e assicurarsi che sia aggiornato all'ultima versione.
- Provare nuovamente l'homing una volta completato l'aggiornamento.
Controllare il risultato di conseguenza:
|
|
Passo 3- Controlla i segnali della scheda madre

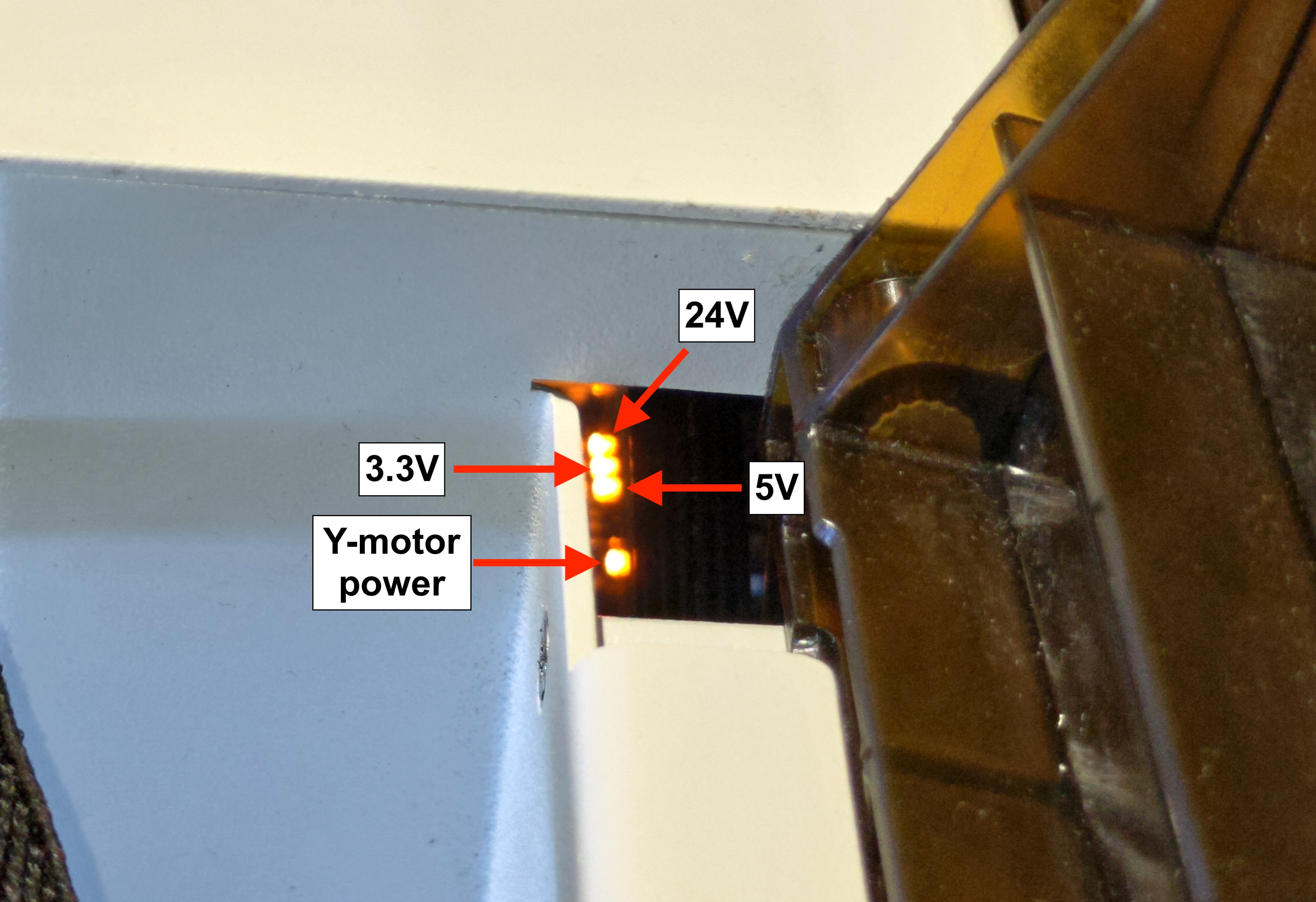

Ci sono 4 luci LED arancioni sulla scheda madre che rappresentano diverse parti della macchina.
Fai riferimento a il video su come trovare i segnali della scheda madre
Video
Controlla se il problema è risolto di conseguenza:
|
Passo 4- Controlla gli interruttori di fine corsa
Un interruttore di fine corsa viene utilizzato per fermare la testa laser quando raggiunge la fine.
L'interruttore di fine corsa potrebbe essere difettoso, portando a problemi di homing, che si tradurranno nell'arresto della testa laser o nell'arresto troppo presto.
Si prega di vedere il video qui sotto per verificare se le icone dell'interruttore di fine corsa reagiscono correttamente quando vengono premute.
▵Premuto = l'icona si chiude
▵Non premuto = l'icona si apre
Controllo dell'interruttore di fine corsa X&Y
Controlla se il problema è risolto di conseguenza:
|
|
|
|
|
Passo 5 - Verifica se il modulo AF funziona
Testa la funzione della scheda principale facendo clic sul pulsante AF.
Fai clic sul pulsante AF per verificare se funziona correttamente.
Controllare il risultato di conseguenza:
|
|
Passo 6 - Verifica se i finecorsa si attivano AUTOMATICAMENTE
Verifica se si verificano i casi nei video qui sotto.

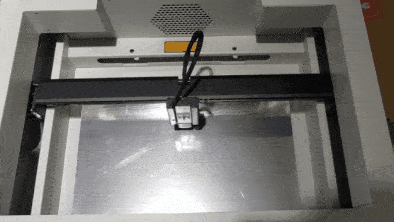

(La testa del modulo inizia a fare forti rumori e non si ferma quando si sposta verso l'angolo superiore o sinistro.)
Video 1- Errore limite Y
Video 2- Errore limite X
Controllare il risultato di conseguenza:
|
|
Passo 7- Regolazione livellamento asse X
Segui i passaggi nel link sottostante per controllare e regolare il livellamento dell'asse X-
Regolazione livellamento asse X
Controllare il risultato di conseguenza:
|
|
|

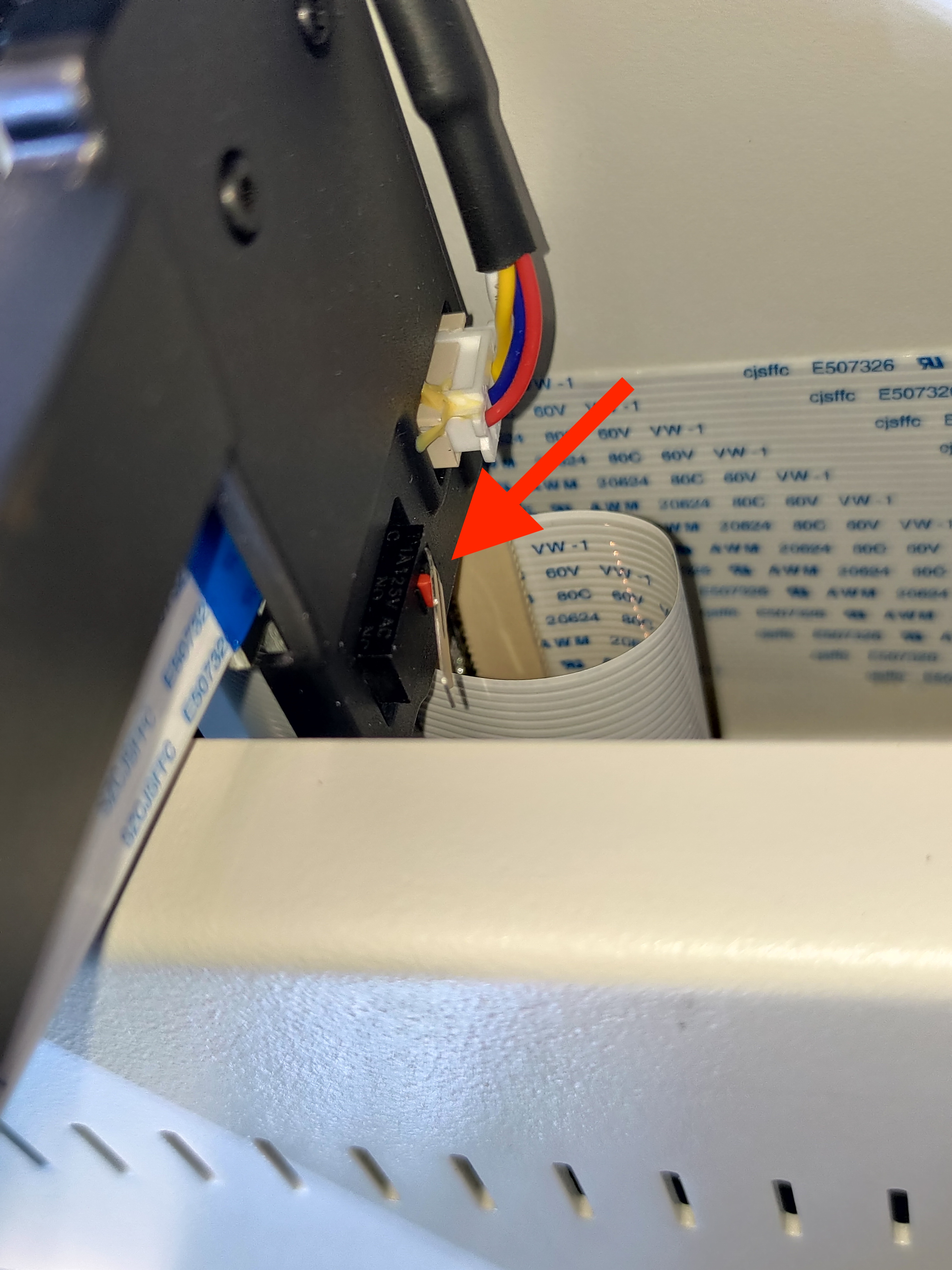

Passo 7.1 - Estendi la superficie di contatto del finecorsa dell'asse Y
La linguetta metallica sull'interruttore di finecorsa può usurarsi nel tempo, influenzando la sensibilità di attivazione dell'interruttore di finecorsa.

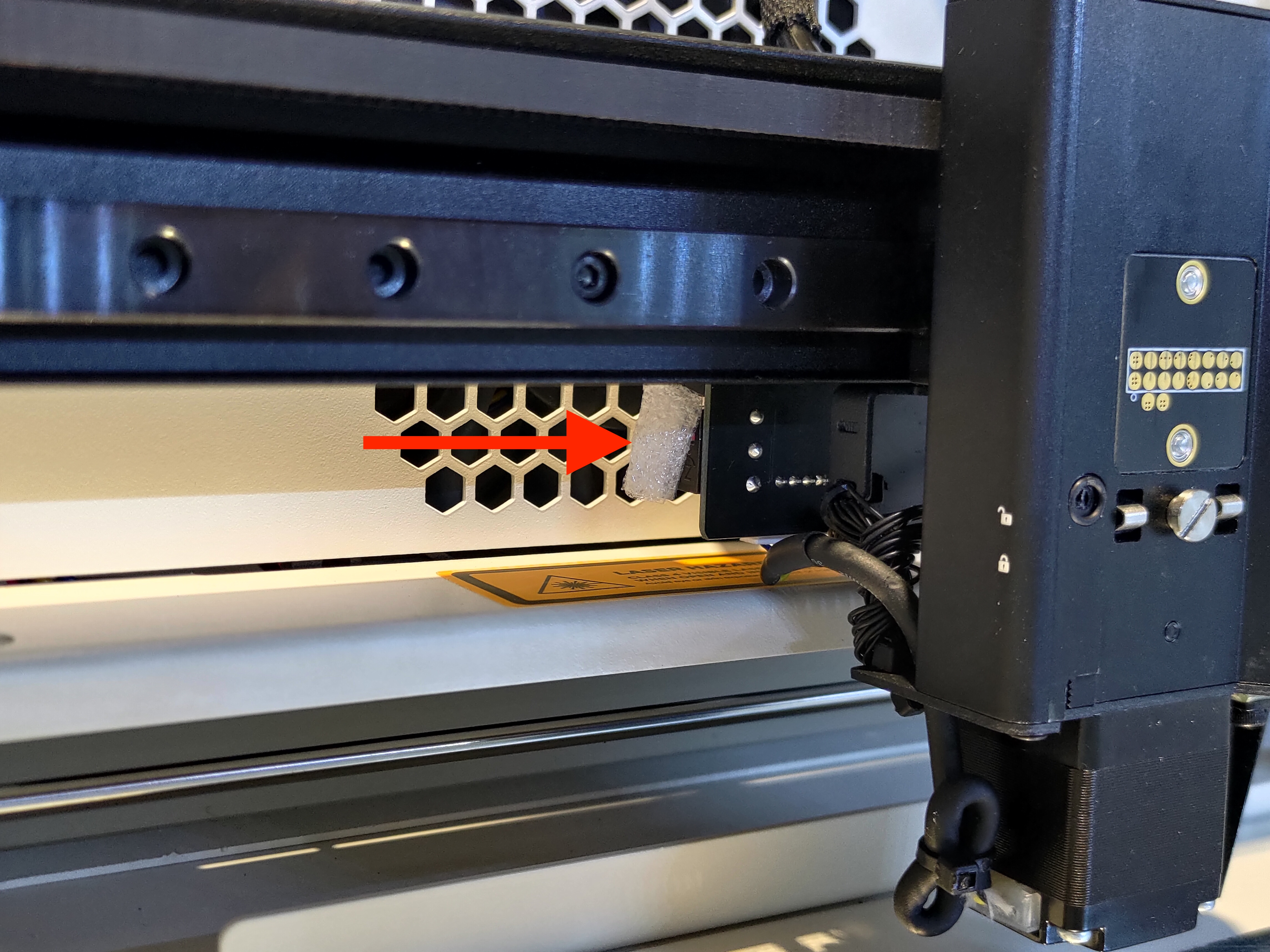

Come mostrato nell'immagine sottostante, l'aggiunta di un pezzo di schiuma o materiale simile alla linguetta può temporaneamente risolvere il problema della piastra metallica che non fa contatto con l'interruttore di finecorsa dell'asse Y.
Controllare il risultato di conseguenza:
|
Passo 8 - Verificare se il cavo interferisce

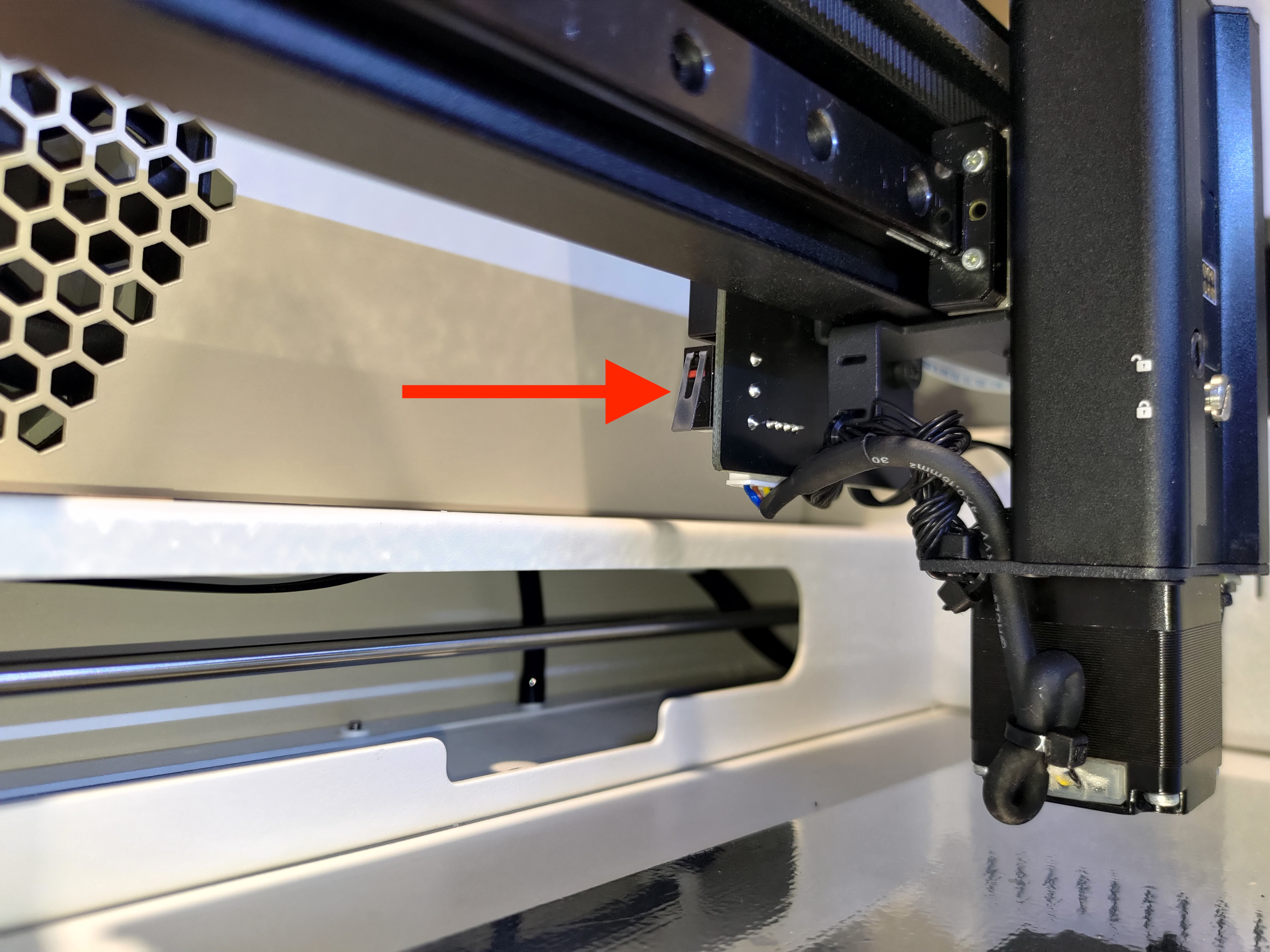

A volte, se i cavi non sono organizzati correttamente, potrebbero influire sull'attivazione dell'interruttore di finecorsa dell'asse X, causando un errore di homing.
Controllare il risultato di conseguenza:
|
Passo 8.1 - Estendere la superficie di contatto dell'interruttore di finecorsa dell'asse X
La linguetta metallica sull'interruttore di finecorsa può usurarsi nel tempo, influenzando la sensibilità di attivazione dell'interruttore di finecorsa.

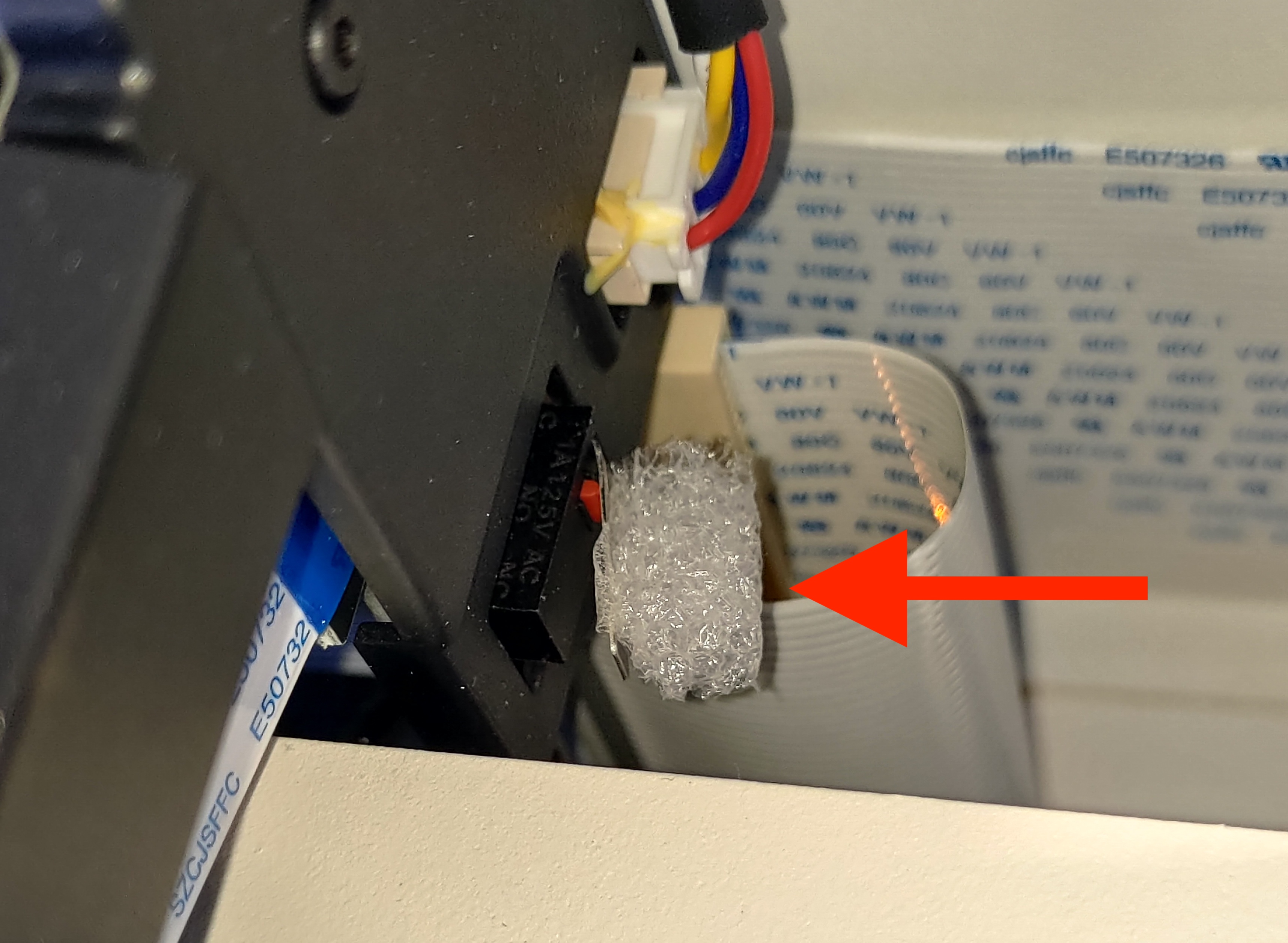

Come mostrato nell'immagine sottostante, l'aggiunta di un pezzo di schiuma o materiale simile alla linguetta può temporaneamente risolvere il problema della piastra metallica che non fa contatto con l'interruttore di finecorsa dell'asse X.
Controllare il risultato di conseguenza:
|
Passo 9 - Contattare l'assistenza clienti
- Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contattare l'assistenza clienti]
- Assicurarsi di aver completato la checklist e l'ha salvato come file PDF per condividere le sue azioni.
*Le informazioni raccolte, come foto o video che mostrano il problema della macchina in questo articolo, saranno necessarie per essere condivise con il rivenditore o il supporto FLUX.
#END
