Beam Air Pro - Guida alla sostituzione della scheda madre

Passo 1 - Spegnere l'alimentazione e scollegare il cavo di alimentazione.

Passo 2 - Aprire i quattro fermagli e rimuovere il coperchio superiore.

⚠︎ Attenzione: Fare attenzione alla posizione delle dita per evitare schiacciamenti durante l'apertura dei fermagli.

Passo 3 - Rimuovere i filtri

Fare riferimento ai primi tre secondi del video per rimuovere i filtri.

Passo 4 - Rimuovere il coperchio inferiore

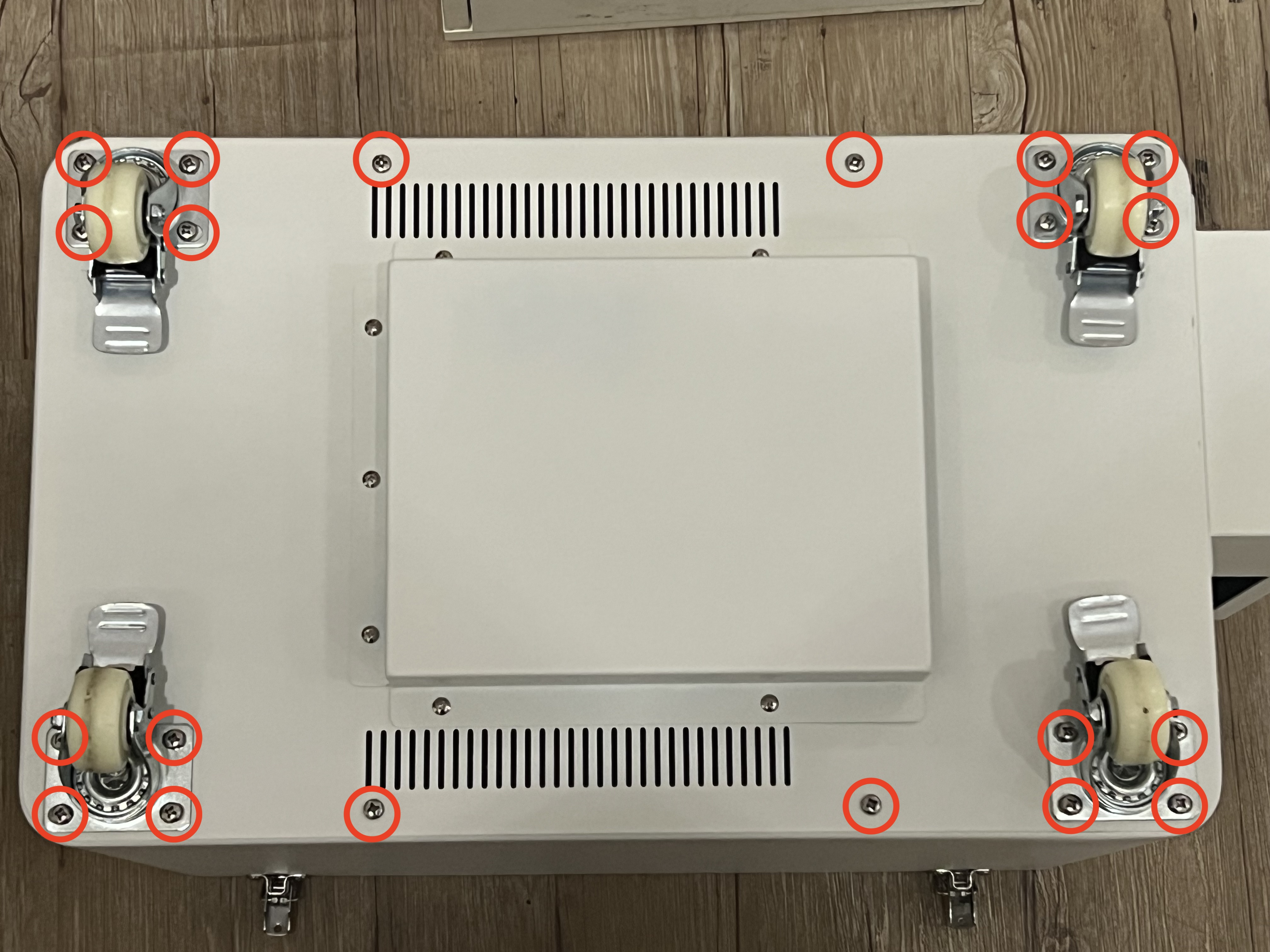

Capovolgere Beam Air Pro e utilizzare un cacciavite a croce per svitare le 20 viti per rimuovere il coperchio inferiore e i rulli.

Passo 5 - Rimuovere i cavi e le viti sulla scheda madre

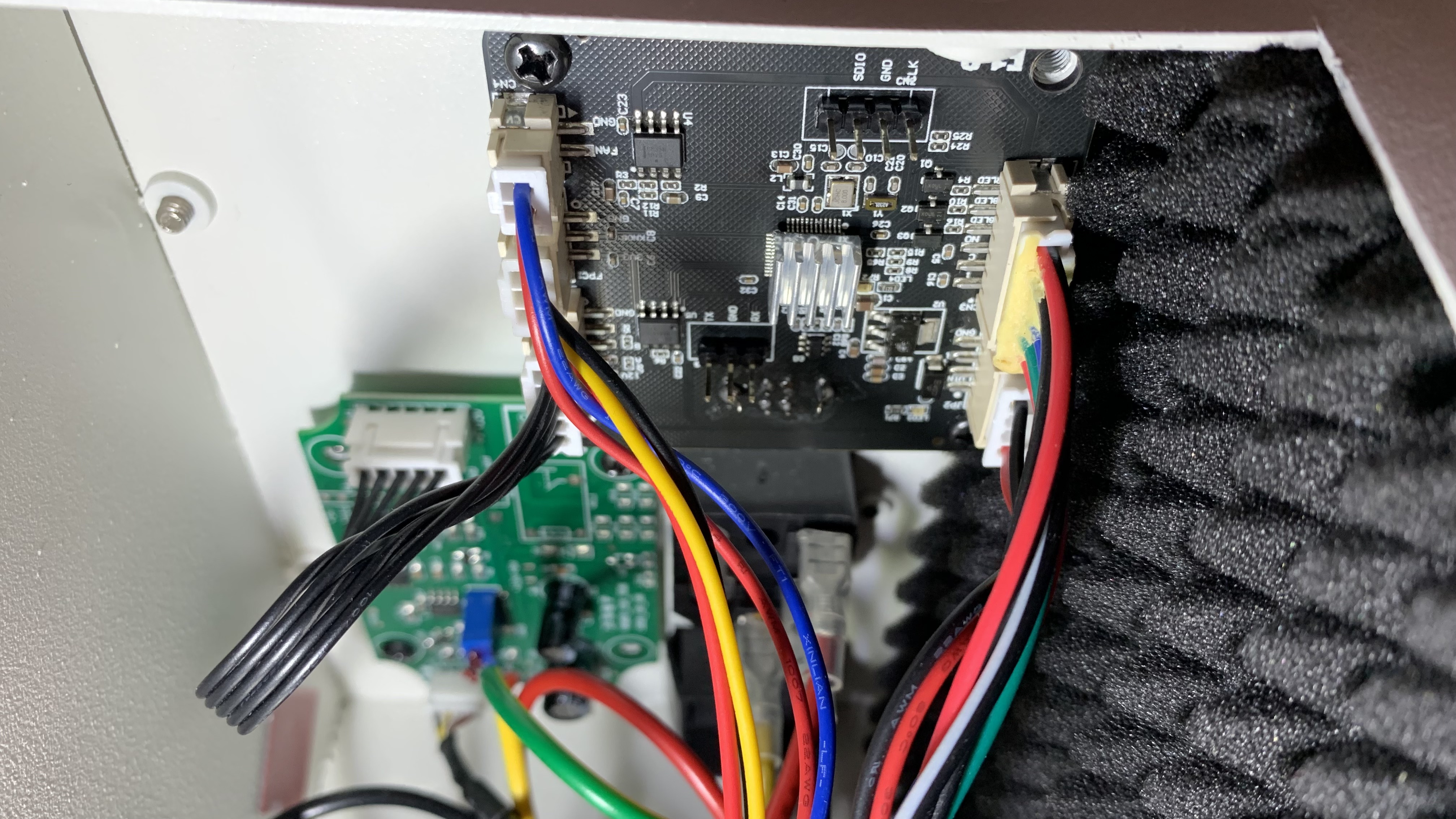

Scollegare i cavi

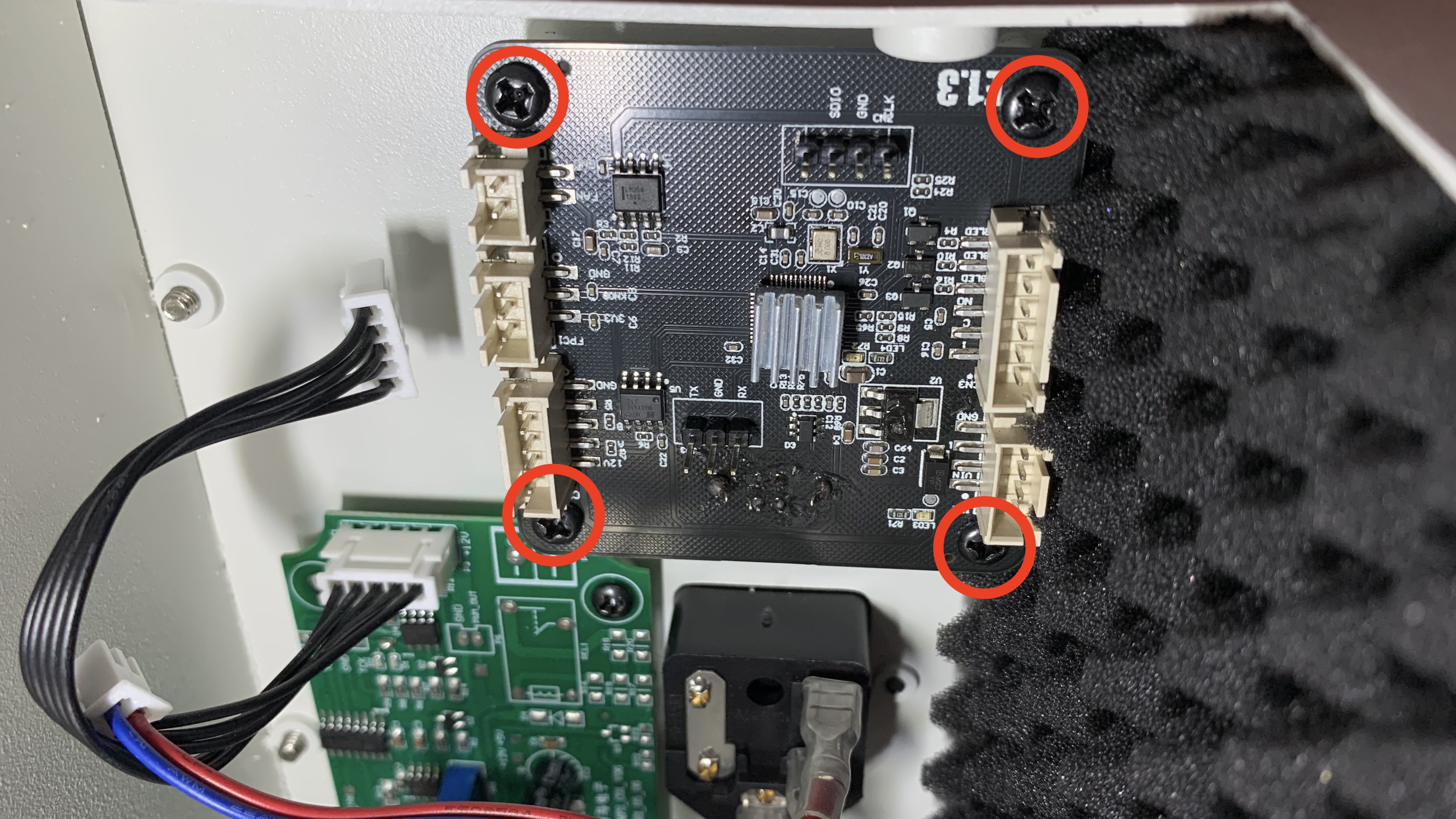

Utilizzare un cacciavite a croce per svitare le quattro viti.

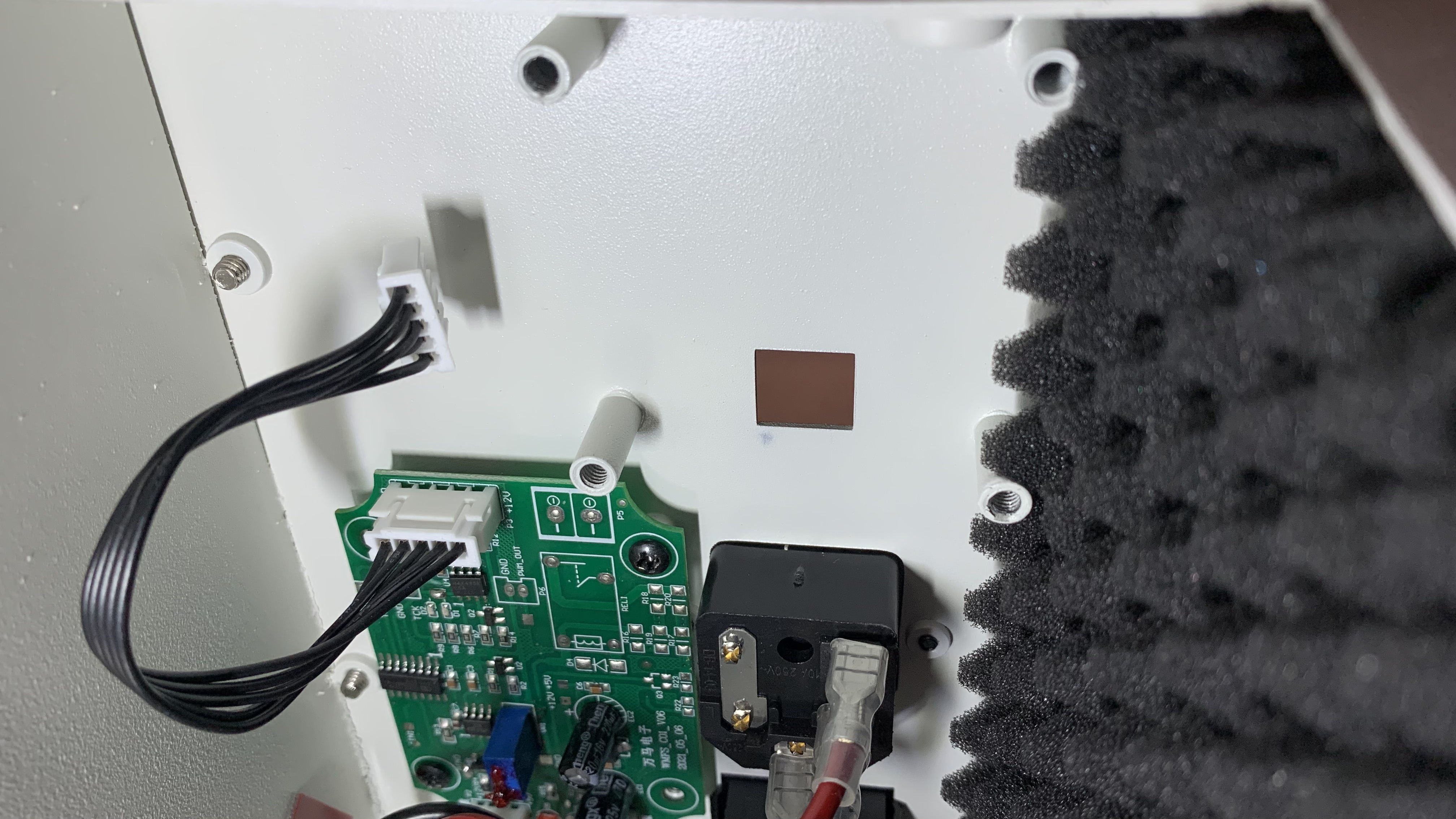

Passo 6 - Rimuovere la scheda madre

Passo 7 - Installare la nuova scheda madre

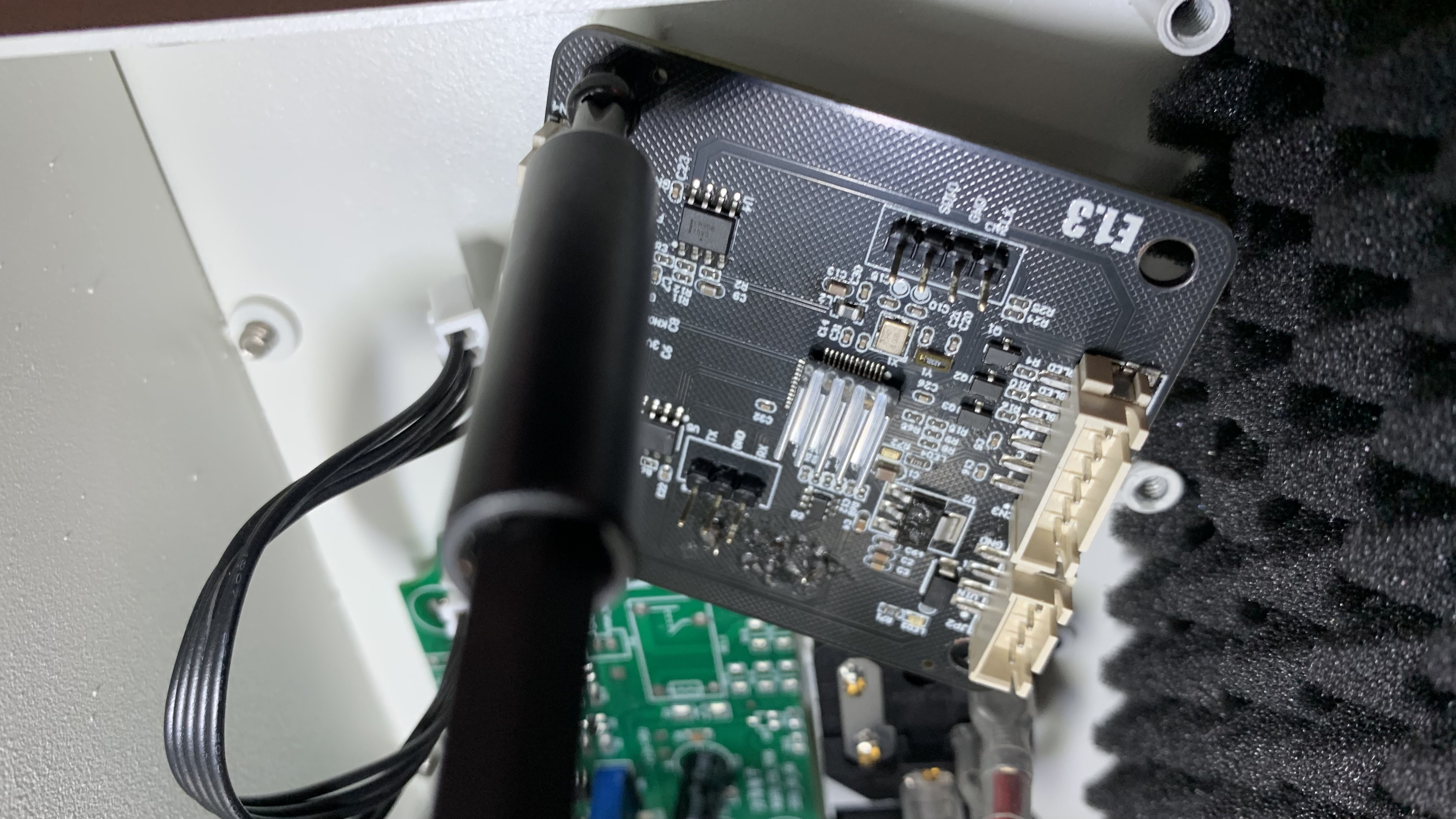

Avvitare una delle viti di fissaggio sulla scheda madre a metà.

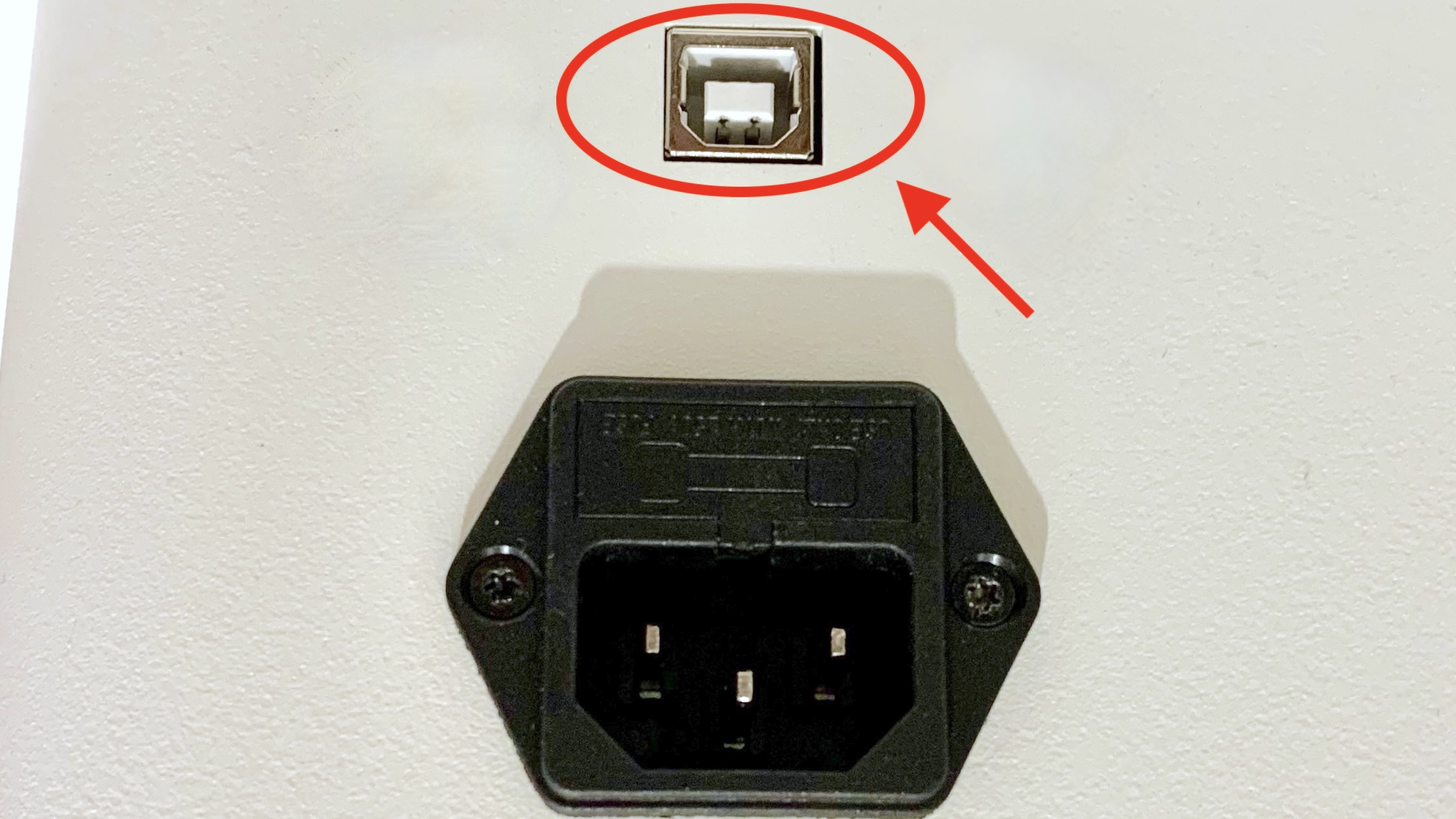

Allineare il connettore USB-B sul retro della scheda madre con il foro sul telaio, quindi avvitare le viti diagonali per fissare la posizione della scheda madre.

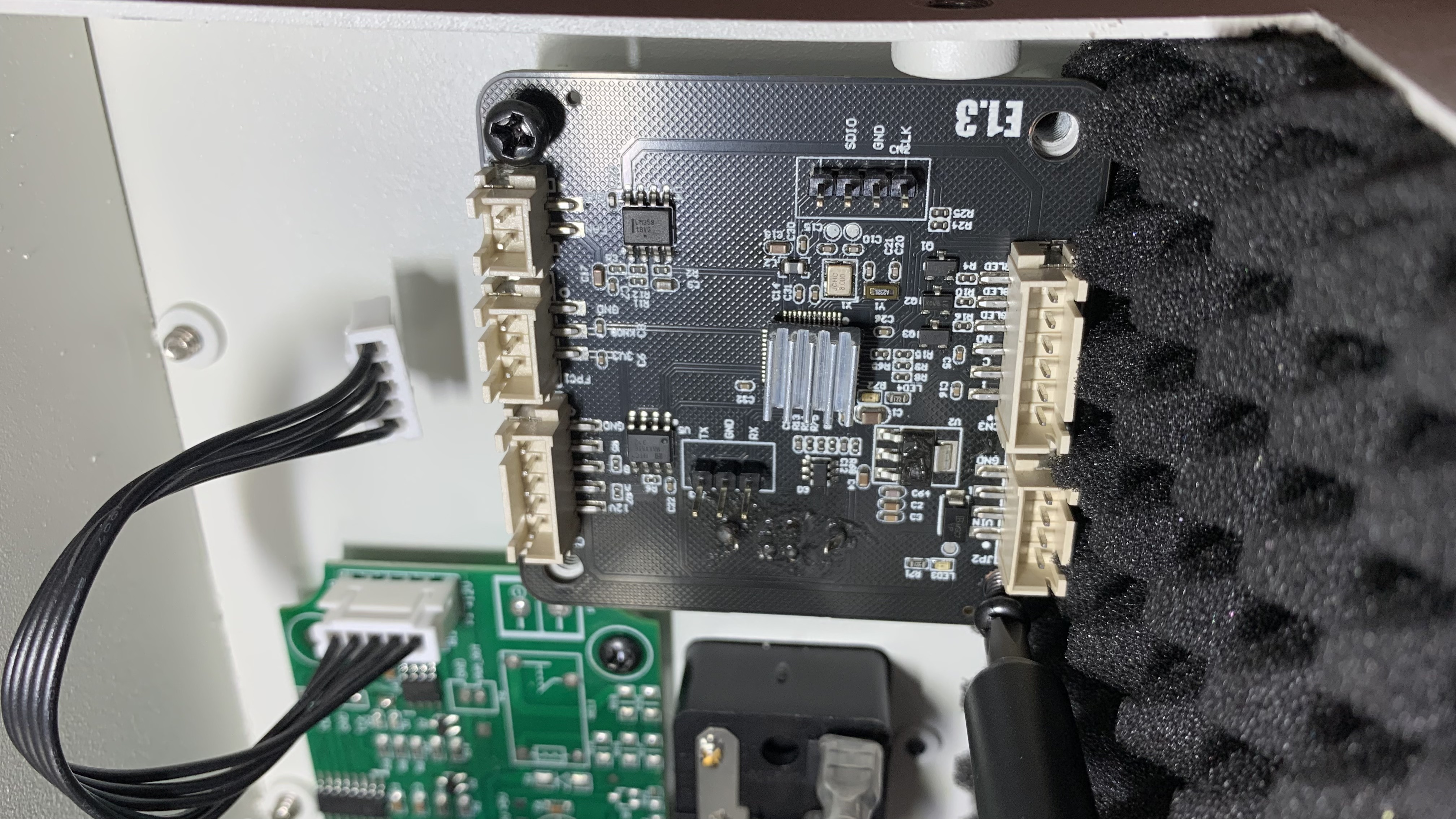

Avvitare le quattro viti per fissare la scheda madre.

Collegare tutti i cavi.

Passo 8 - Installare il coperchio inferiore

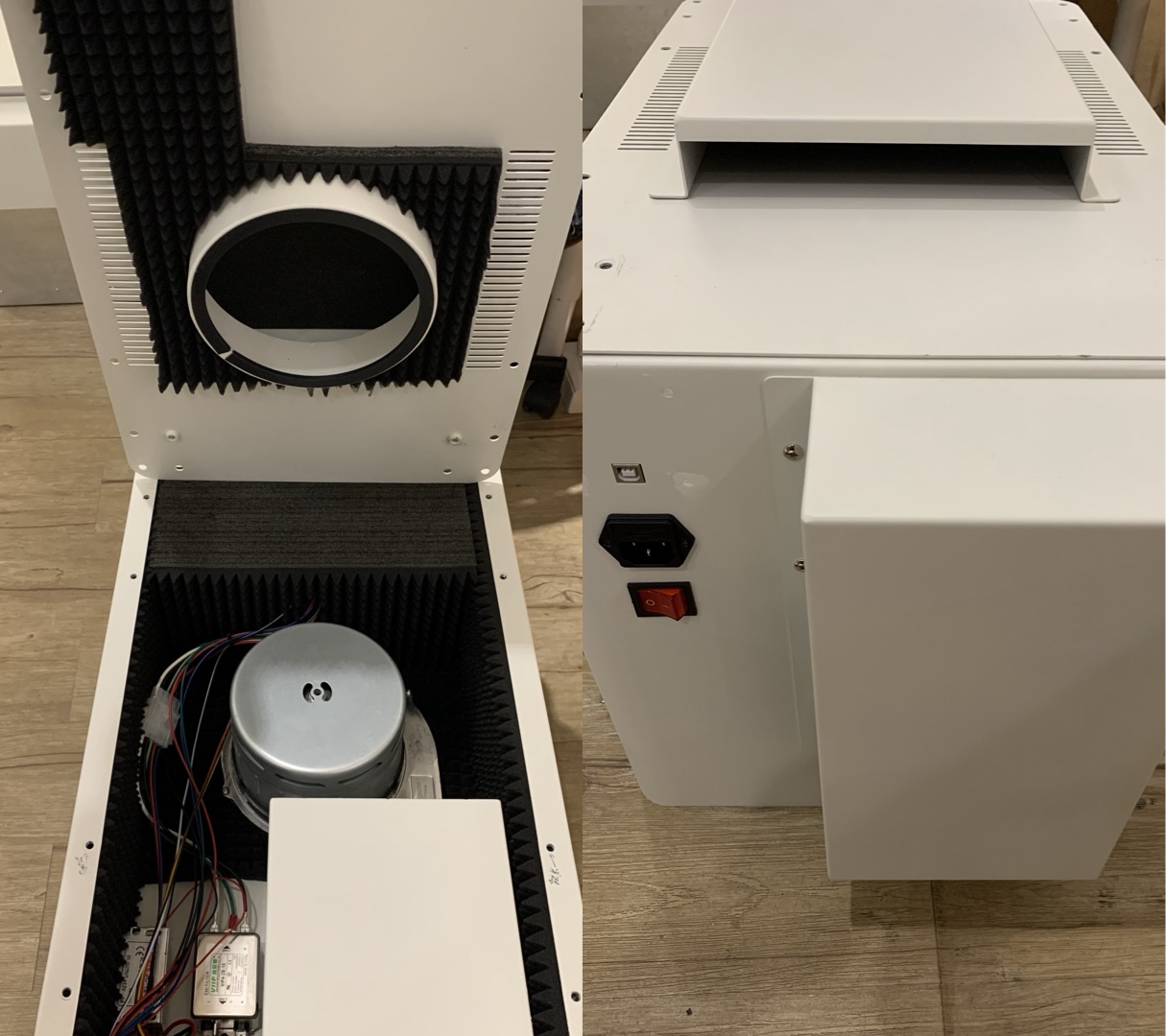

Verificare l'orientamento e installare il coperchio.

Utilizzare un cacciavite a croce per avvitare le 20 viti per fissare il coperchio inferiore e i rulli.
