Guida alla sostituzione dell'alimentatore da 12V di Beam Air Pro

Passo 1 - Spegnere l'alimentazione e rimuovere il cavo di alimentazione.

Passo 2 - Aprire le quattro fibbie e rimuovere il coperchio superiore.

⚠︎ Avviso: Prestare attenzione alla posizione delle dita per evitare schiacciamenti durante l'apertura delle fibbie.

Passo 3 - Rimuovere il filtro

Fare riferimento ai primi tre secondi del video per rimuovere i filtri.

Passo 4 - Rimuovere il coperchio inferiore

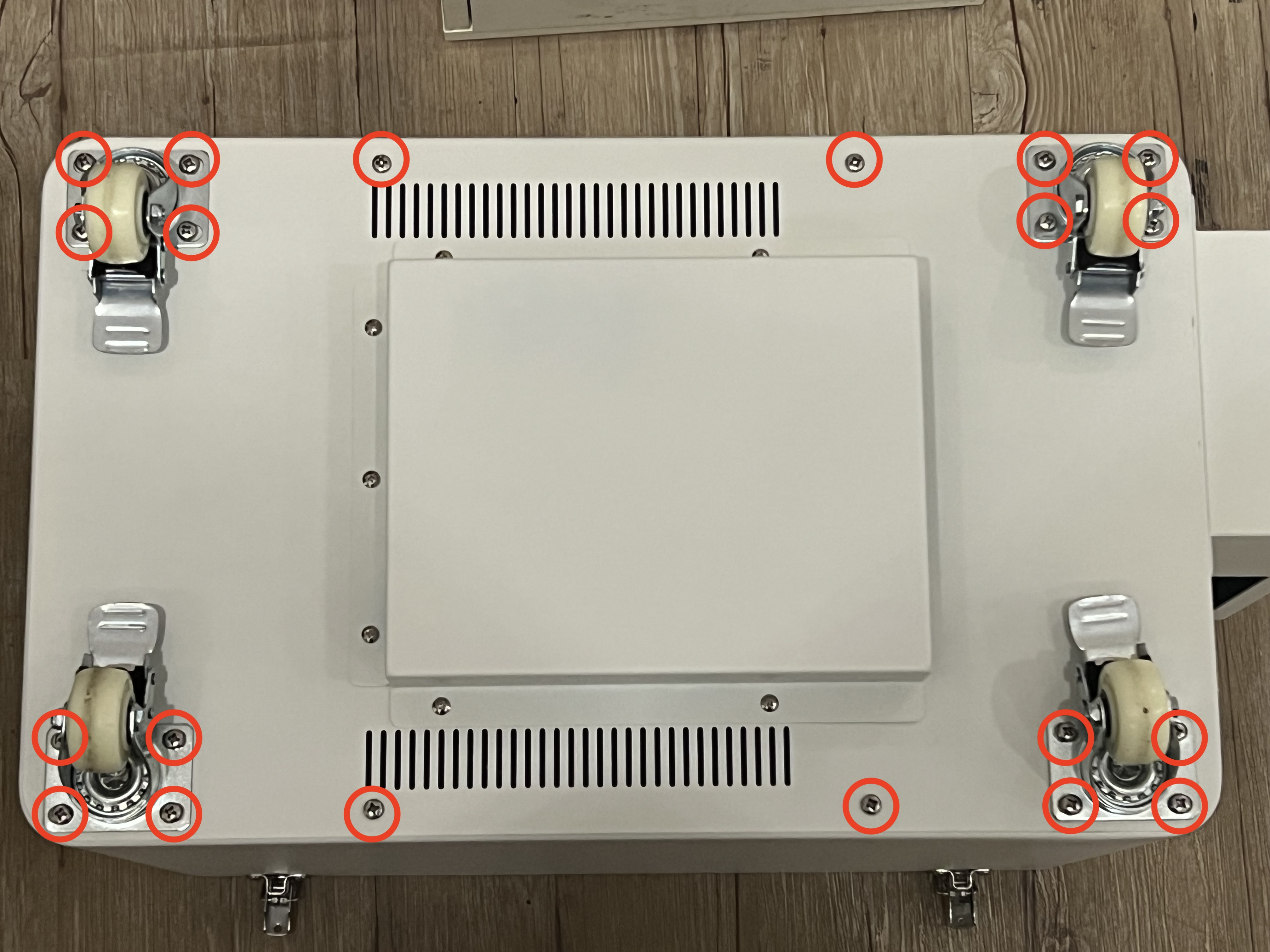

Capovolgere Beam Air Pro e utilizzare un cacciavite a croce per svitare le 20 viti per rimuovere il coperchio inferiore e i rulli.

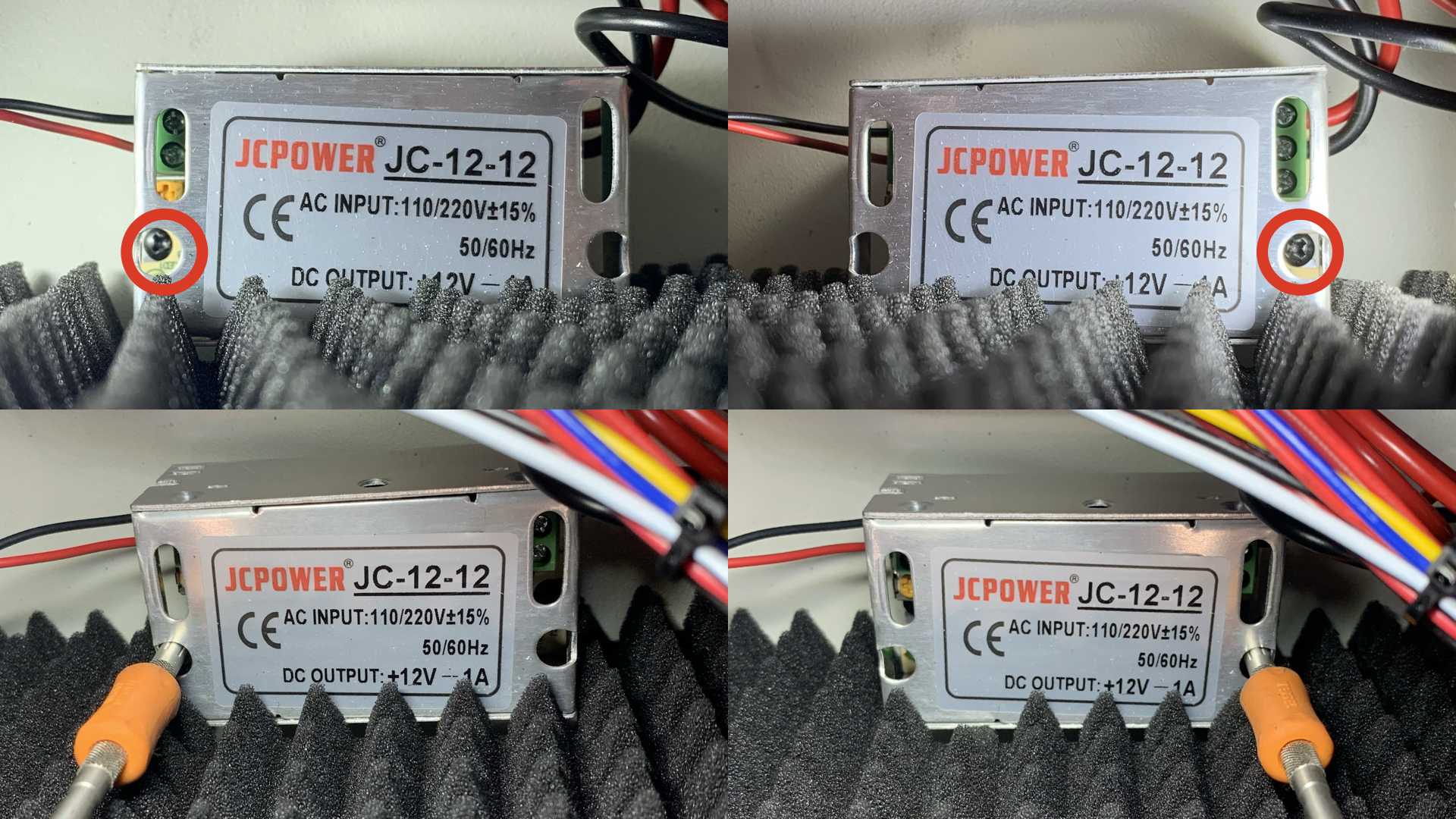

Passo 5 - Svitare le viti di fissaggio dell'alimentatore 12V.

Passo 6 - Rimuovere i cavi dell'alimentatore 12V

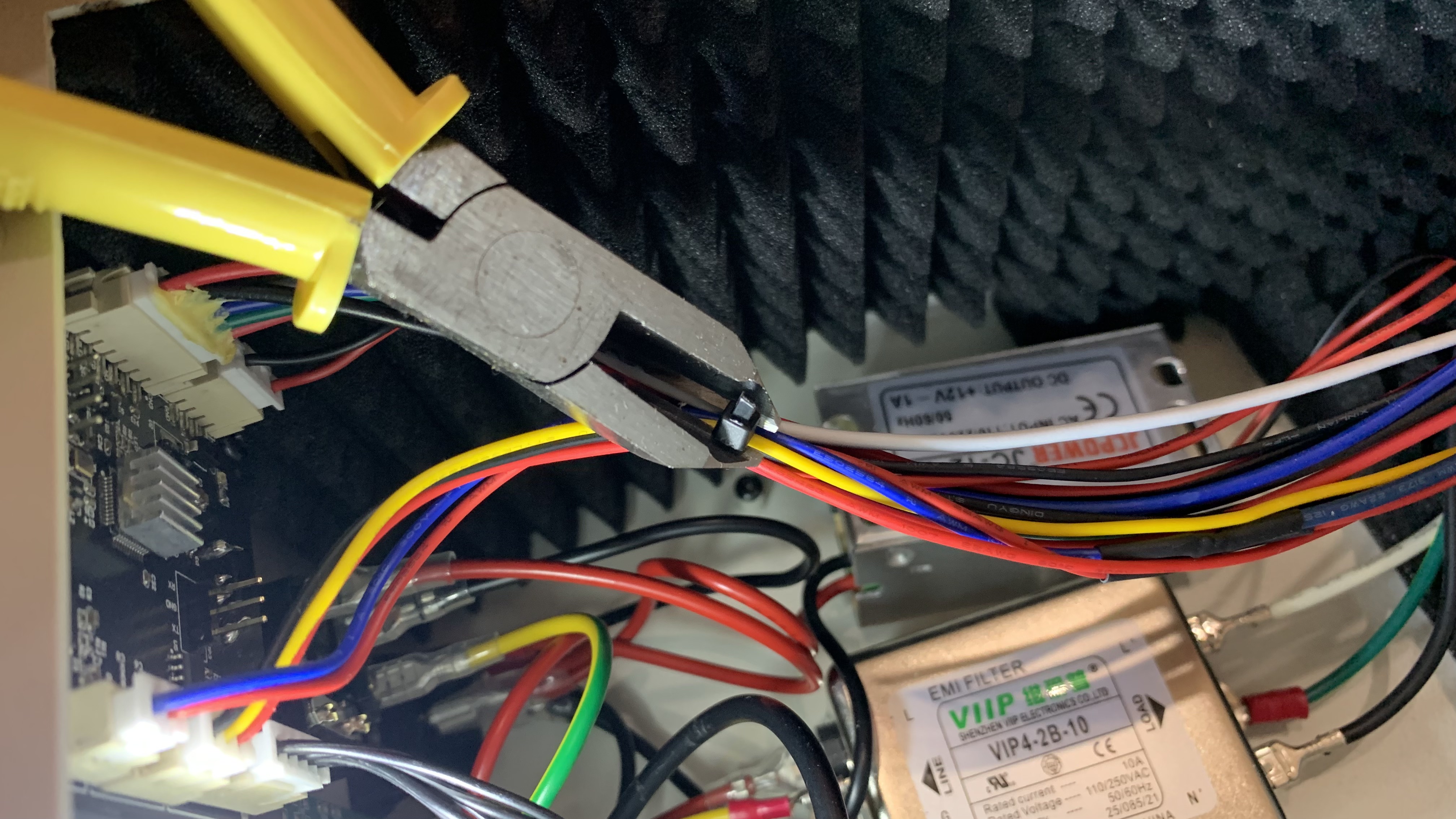

Utilizzare una pinza diagonale per tagliare la fascetta.

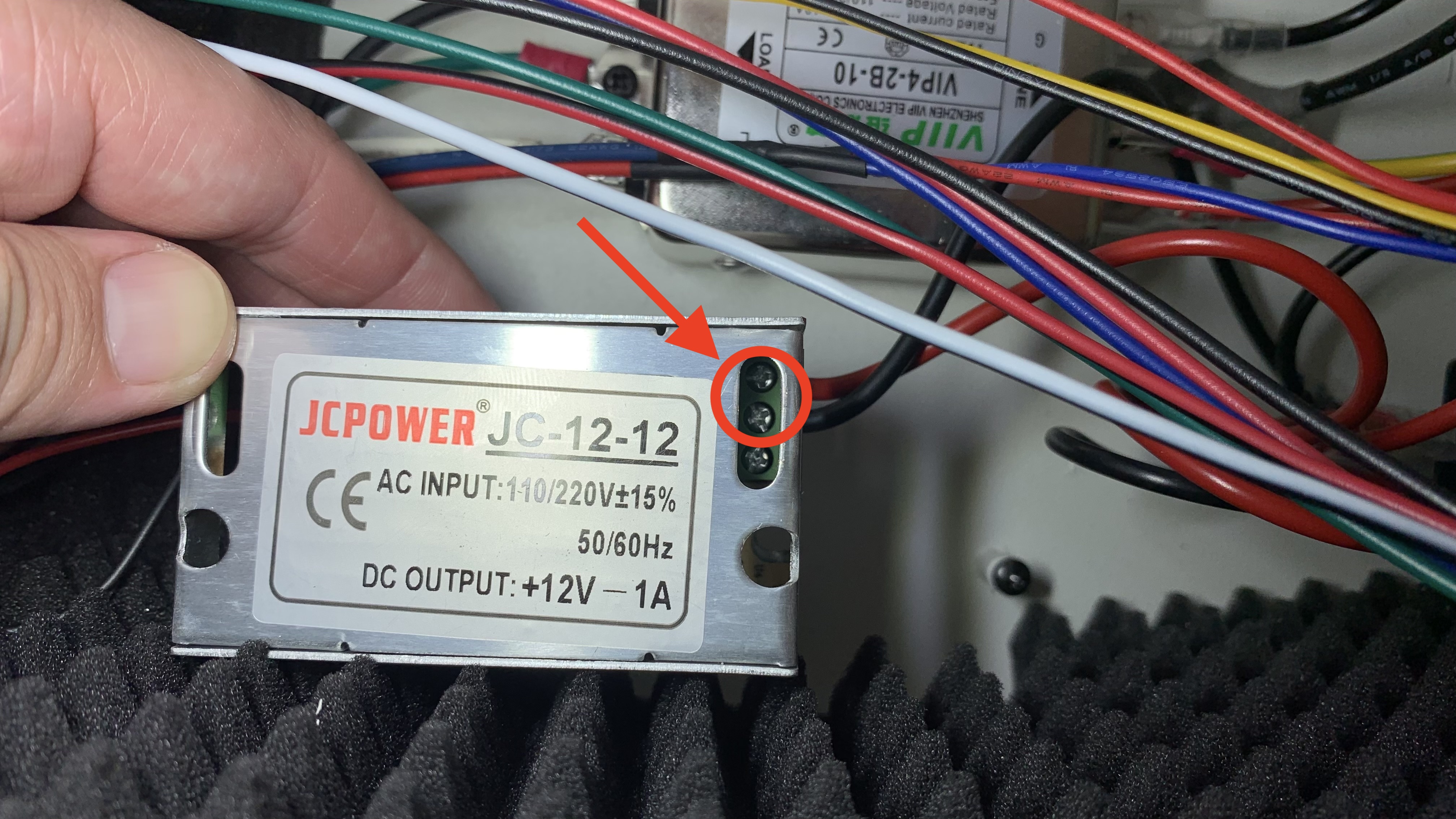

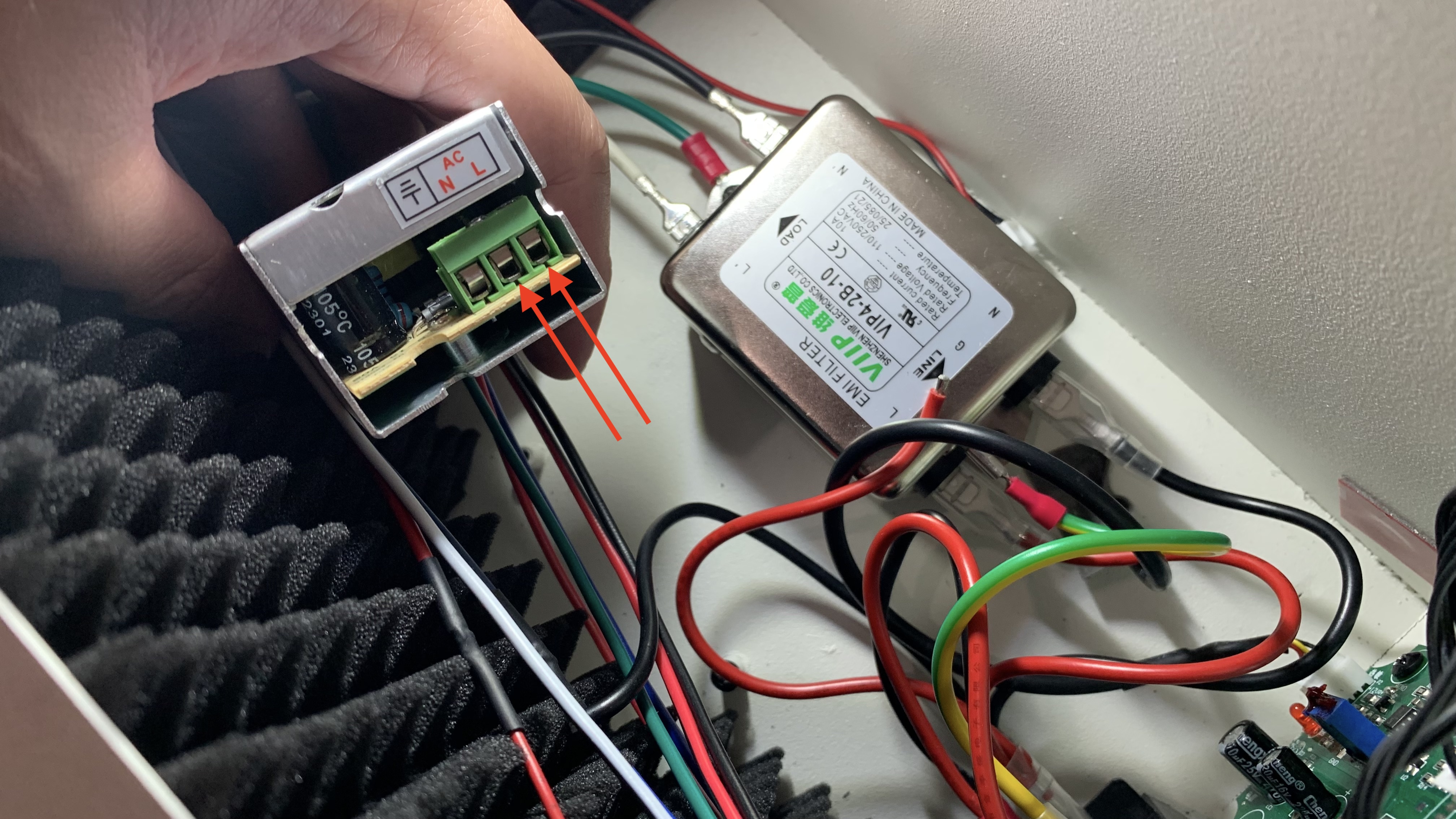

Verificare la posizione delle viti che fissano i cavi dei pin.

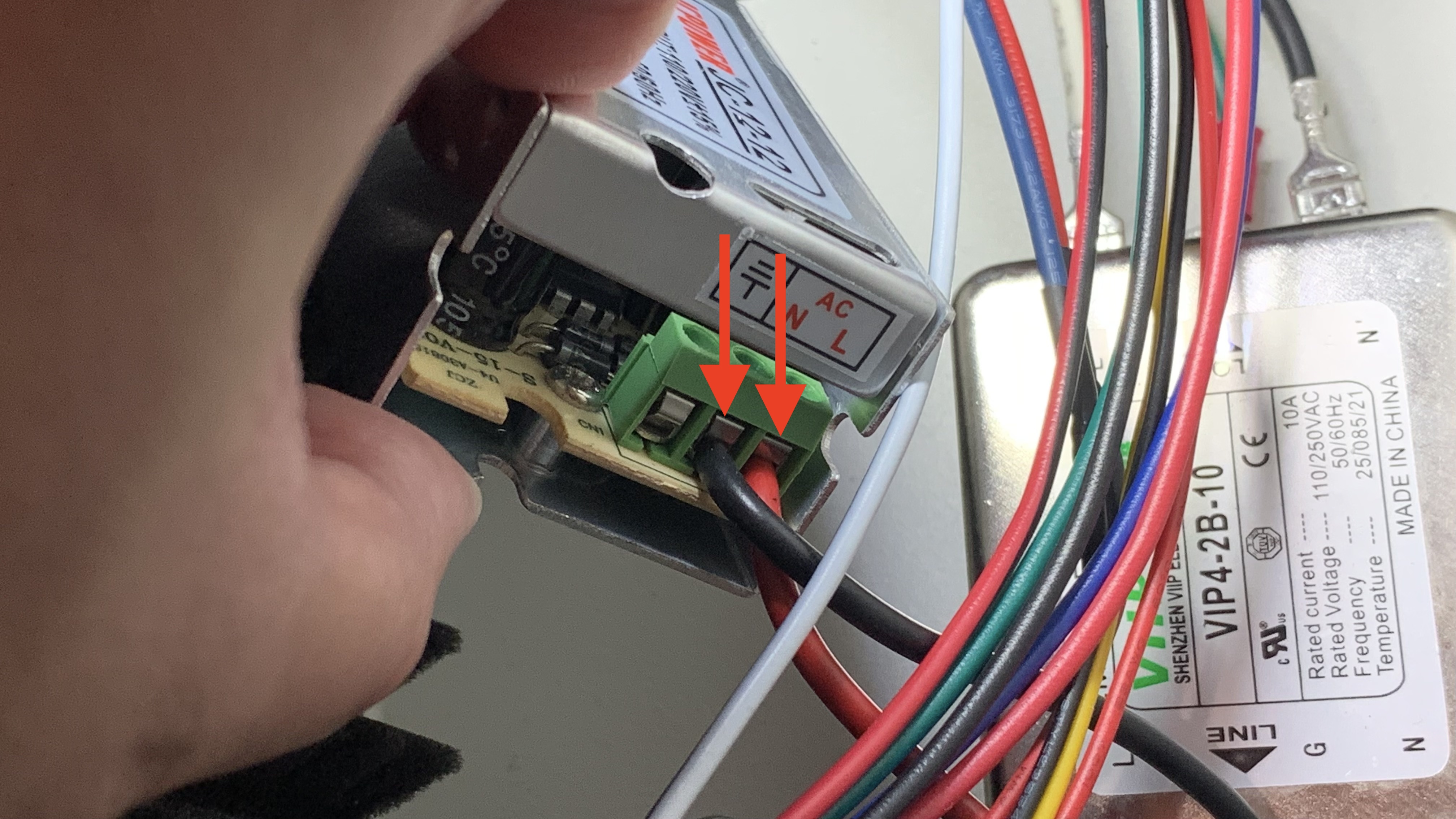

Utilizzare un cacciavite a croce per svitare le viti.

Rimuovere i cavi dei pin.

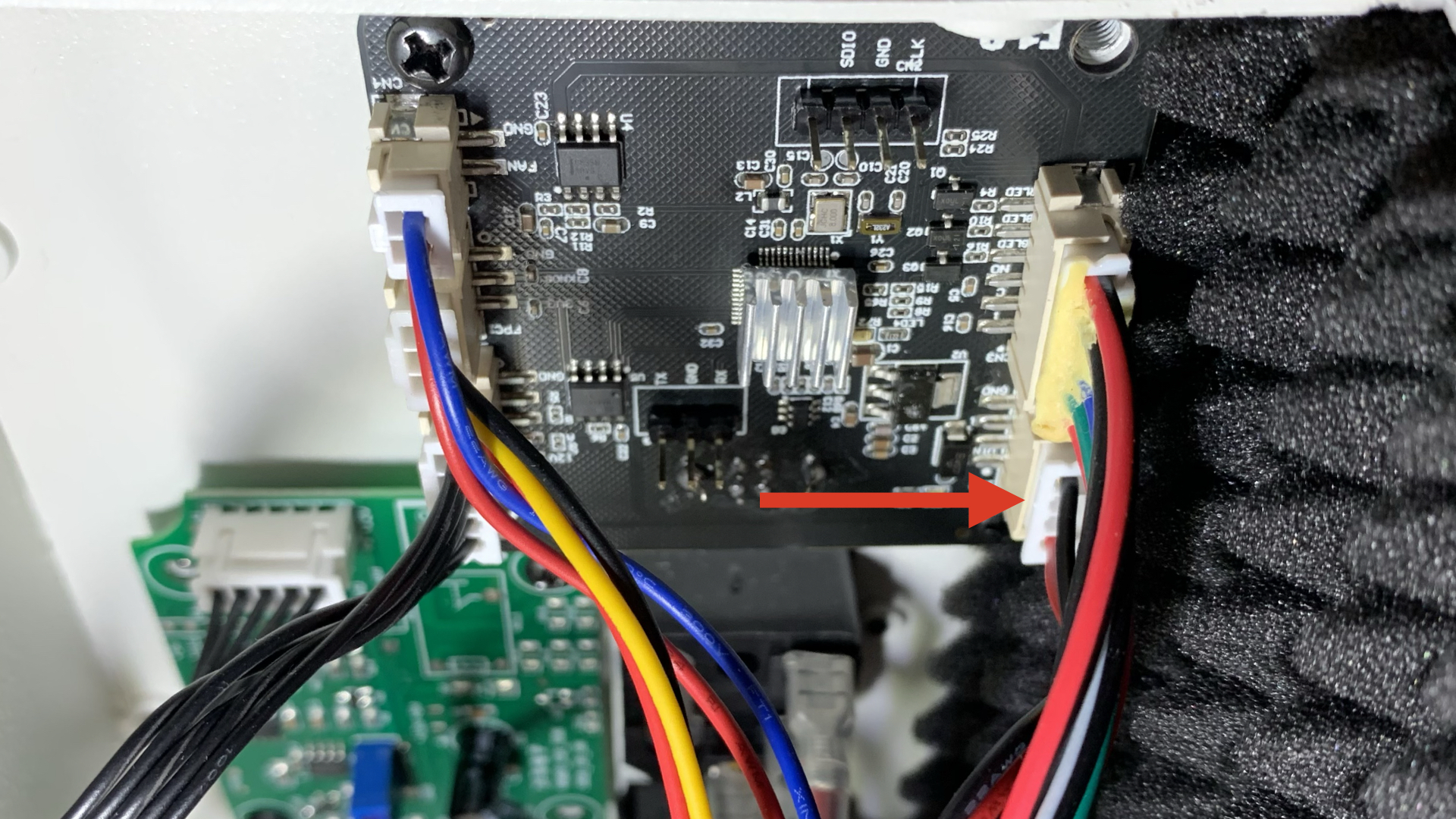

Scollegare il cavo dell'alimentatore 12V dalla scheda madre.

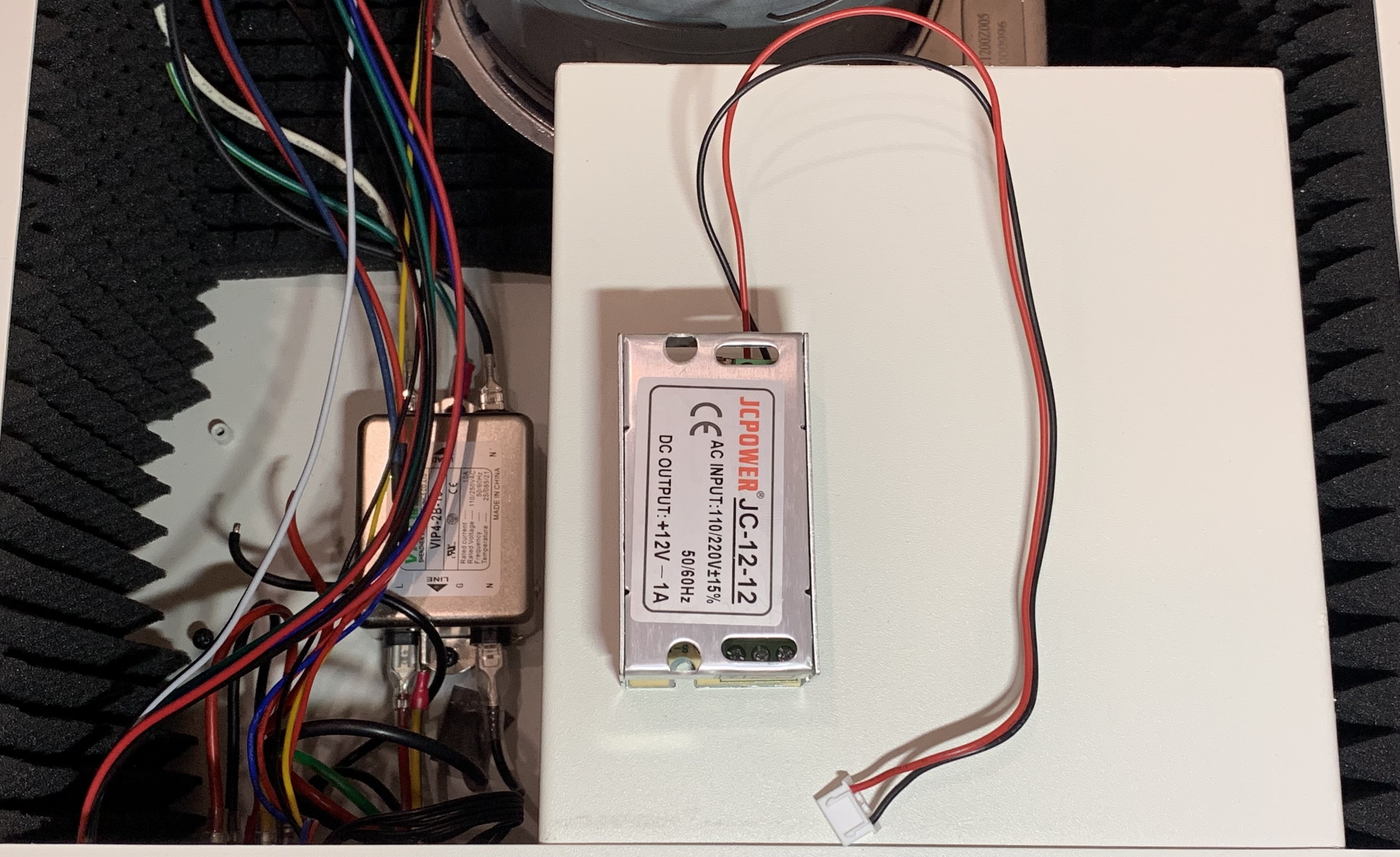

Passo 7 - Rimuovere l'alimentatore 12V

Passo 8 - Installare il nuovo alimentatore 12V

Verificare la posizione dei cavi dei pin.

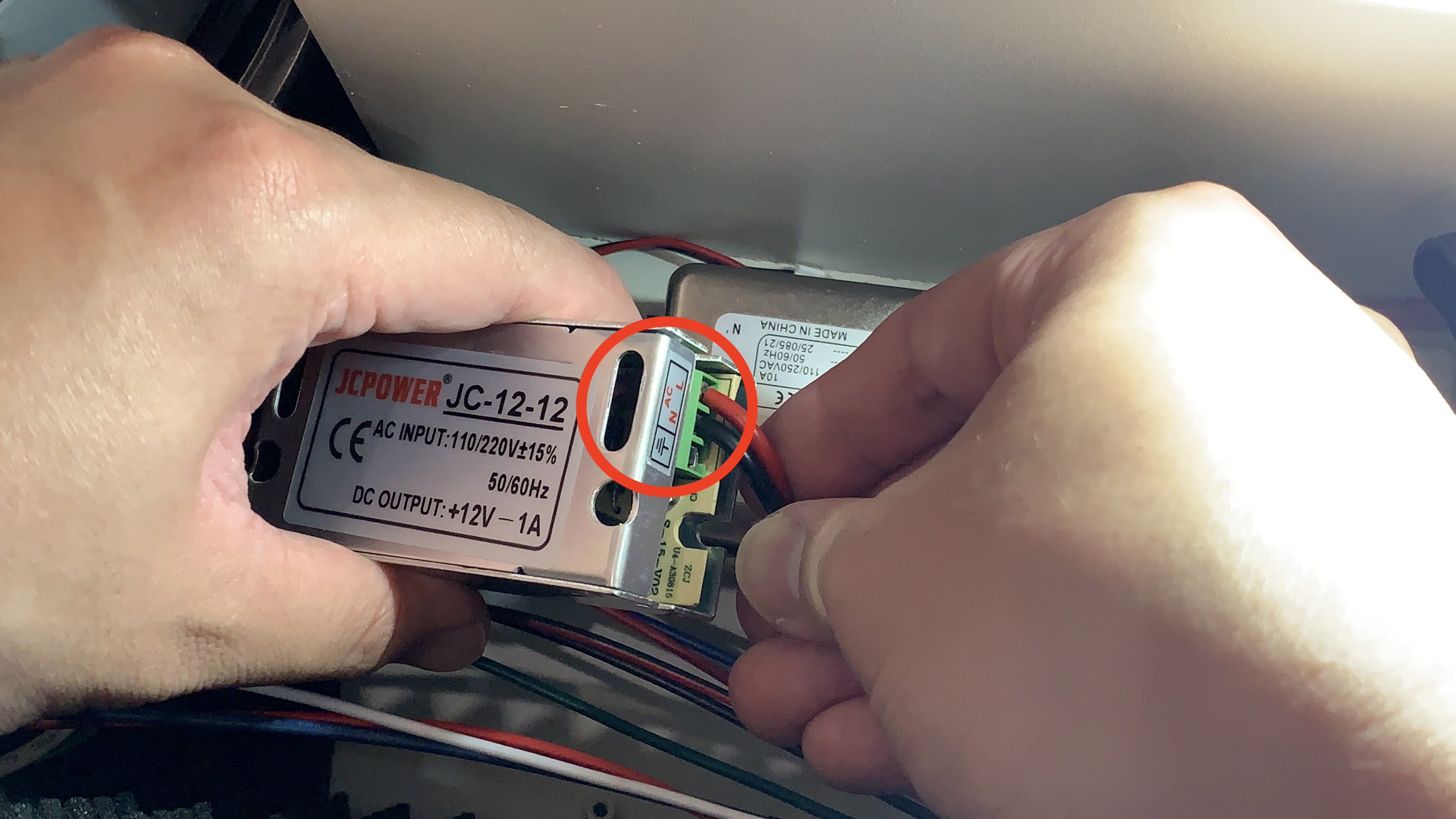

Inserire i cavi dei pin.

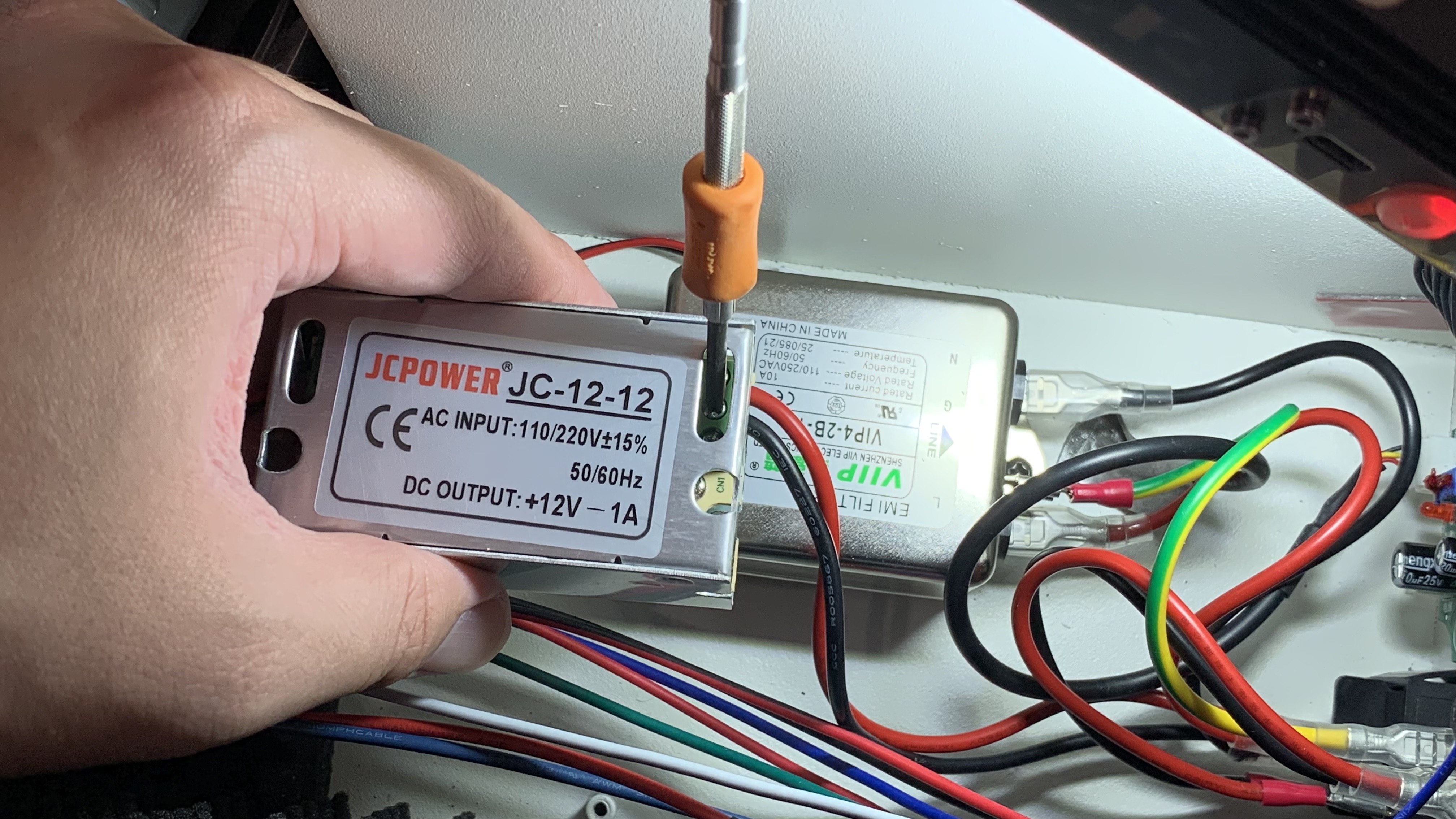

Utilizzare un cacciavite a croce per avvitare le viti che fissano i cavi dei pin.

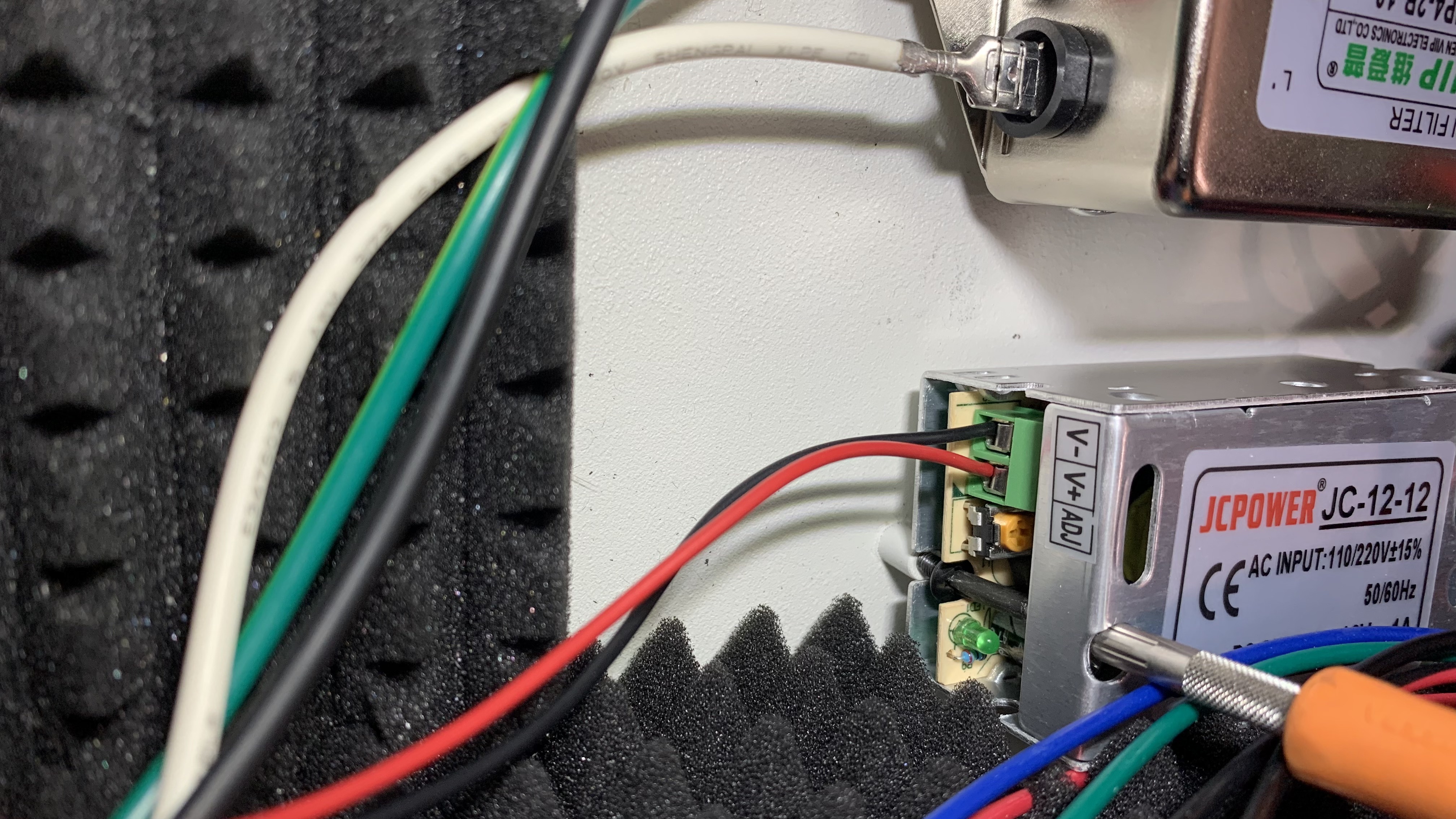

Avvitare le viti di fissaggio dell'alimentatore 12V.

Collegare il cavo dell'alimentatore da 12V alla scheda madre.
