Questo capitolo presenta le caratteristiche del software e dimostra le 4 tecniche di creazione, tra cui la creazione di Beam Studio, l'importazione di file di lavoro, il tracciamento di immagini e la produzione di massa, e si conclude con le istruzioni di formattazione.
Disponibile per Beam Studio 2.2+.

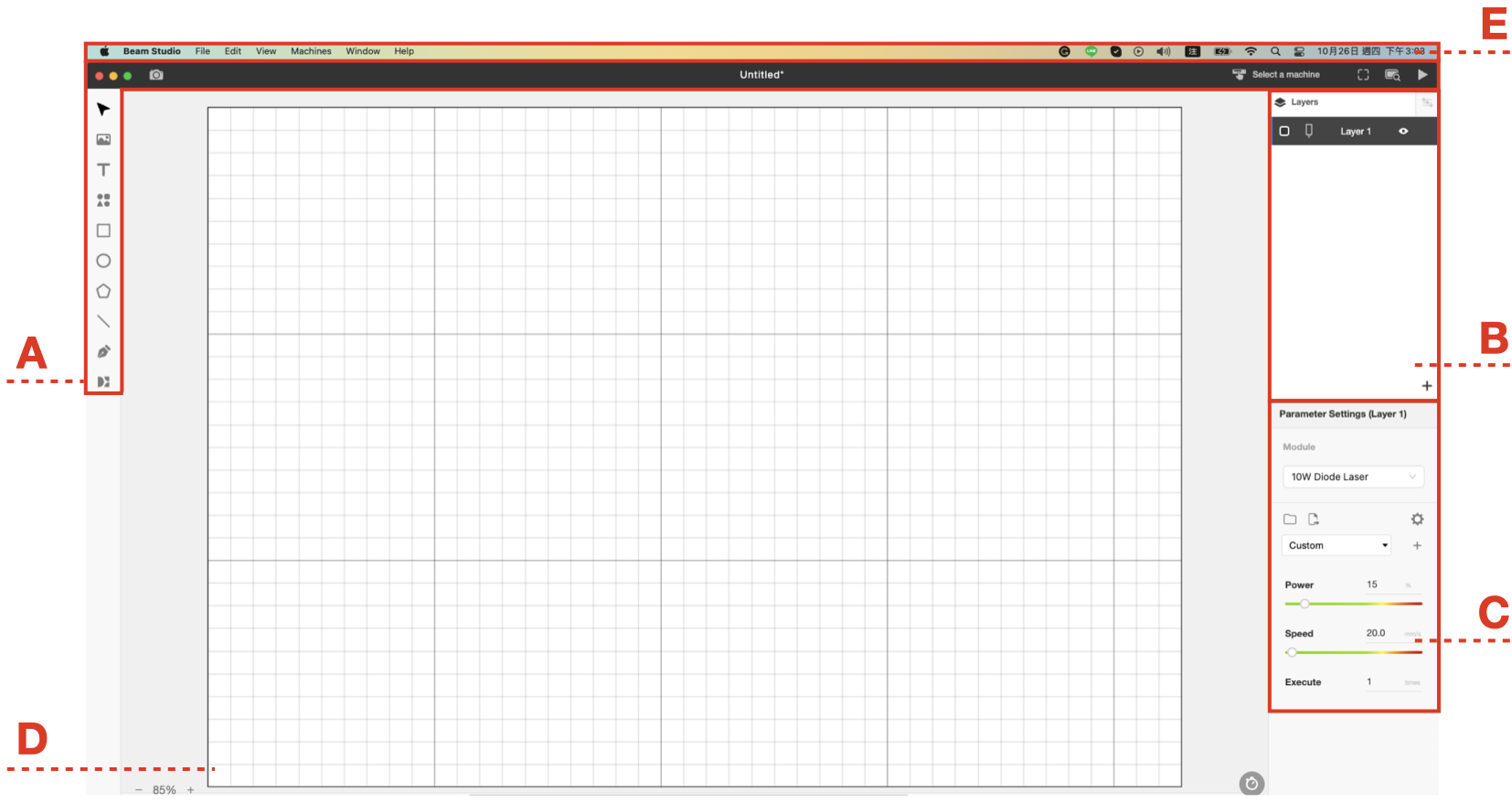

L'interfaccia del software può essere divisa in 5 sezioni
A. Barra degli strumenti
B. Pannelli dei livelli e degli oggetti
C. Impostazioni dei parametri
D. Interfaccia di lavoro
E. Menu
A. Barra degli strumenti
Sinistra
| Icona | Nome | Scorciatoia da tastiera | Descrizione |
| Seleziona | V |
Seleziona oggetti specifici. |
|
| Immagine | I |
Importaa file JPG / PNG / SVG / DXF / AI / PDF. Trascinali direttamente nel software o incollali direttamente dal browser dopo "Copia immagine". |
|
| Testo | T |
Aggiungi nuovi oggetti di testo. Quando il riempimento non è attivo, c'è solo un tratto di testo, una volta attivato, il testo sarà solido. |
|
| Elementi |
Clipart curati. |
||
| Rettangolo | M |
Disegna rettangoli. Possibilità di regolare il raggio degli angoli arrotondati. |
|
|
|
Poligoni |
Disegna poligoni. Il numero di vertici del poligono può essere aumentato o diminuito utilizzando i tasti "+" e "-" durante il disegno. |
|
| Ovale | L |
Disegna ellissi. |
|
| Linea | \ |
Disegna percorsi di linee. |
|
| Penna | P |
|
|
| Codice QR | Genera Codice QR | ||
| Generatore di Scatole | Genera scatola per taglio laser | ||
| Mercato di Design | Apri il Mercato di Design (https://dmkt.io) | ||
| Anteprima telecamera | Entra nella modalità di anteprima della telecamera. |

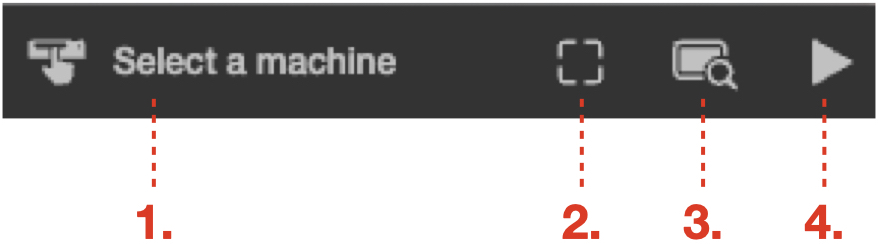

Dall'alto
- Selettore macchina: Scegli la macchina a cui vuoi connetterti.
- Esegui cornice di anteprima: Visualizza in anteprima l'area di lavoro dell'attività (specifico per Ador).
- Anteprima percorso: Visualizza una simulazione del percorso di lavoro prima di inviare l'attività.
- Avvia attività: Invia l'attività alla macchina selezionata.
Modalità anteprima telecamera
| Icona | Nome | Descrizione |
| Anteprima |
Seleziona un intervallo per visualizzare in anteprima l'area dei materiali di lavoro da tagliare o incidere. |
|
| Traccia immagine |
Scansiona e crea un oggetto percorso dalle immagini dell'anteprima della telecamera. |
|
| Cancella |
Elimina le immagini visualizzate in anteprima dalla telecamera, ma gli oggetti di Traccia immagine non verranno eliminati. |
B. Pannelli dei livelli e degli oggetti
Pannello livelli
- Panoramica: Il pannello dei livelli mostra un elenco di tutti i livelli nel progetto.
- Aggiungi nuovi livelli: Fai clic sul pulsante "+" per aggiungere un nuovo livello.
- Opzioni livello: Fare clic con il pulsante destro del mouse su qualsiasi livello per accedere ad opzioni aggiuntive.
Controlla i dettagli qui: Controllo Livelli.

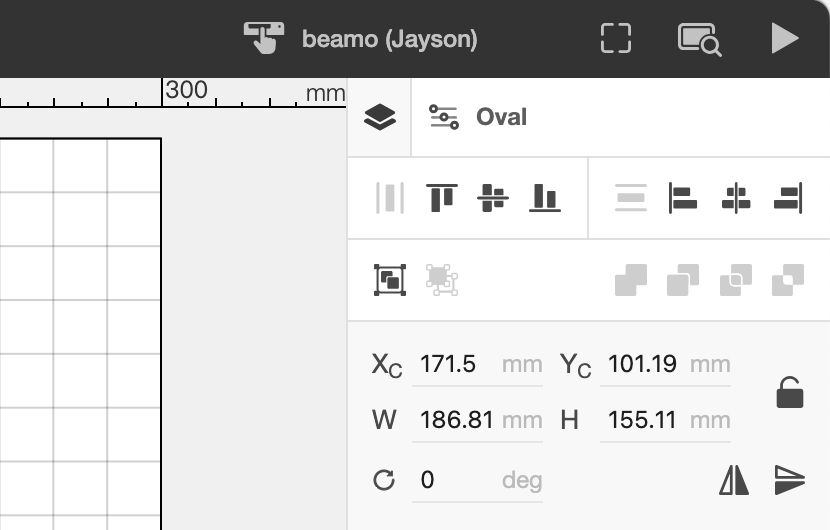

Pannello Oggetti
Clicca sull'icona qui per aprire il pannello degli oggetti.
Ci sono cinque tipi principali di oggetti con cui puoi lavorare:
- Oggetto Immagine
- Oggetto Testo or Oggetto Testo su Percorso
- Oggetto Percorso
- Oggetto Geometria: Include rettangoli, ovali, poligoni e linee
- Oggetto SVG: File SVG importati
Ogni tipo di oggetto ha opzioni e azioni specifiche. Informazioni dettagliate per ciascuno possono essere trovate nel prossimo capitolo.
C. Impostazioni dei parametri
Parametri Livello
La percentuale di potenza di uscita del laser.
Velocità (mm/s):
La velocità con cui si muove la testa del laser, misurata in millimetri al secondo.
Esegui (volte)
Il numero di volte in cui un singolo livello viene eseguito per lo stesso lavoro.
Passo Z (mm) (Disponibile per FLUX ador, beamo e HEXA.)
Quando si eseguono tagli multipli sullo stesso percorso per un singolo livello (quando "EXECUTE" è maggiore di 1), è possibile impostare la quantità discendente della testa laser per ogni taglio per gestire materiali più spessi.
Opzioni dei parametri
| Icona | Nome | Descrizione |
| Importa |
Importaa tutti i parametri di incisione memorizzati in un file .json nell'elenco dei parametri. |
|
| Esporta |
Esporta tutti i parametri come un singolo file .json. |
|
| Gestisci parametri |
Sfoglia, modifica o elimina i parametri personalizzati. |
|
| Aggiungi parametri correnti |
Assegna un nome e salva i parametri correnti nell'elenco dei parametri. |
|
| Parametri personalizzati |
Seleziona i parametri dall'elenco a discesa. Sono disponibili parametri suggeriti per materiali comuni. |
Suggerimenti per l'utilizzo dei parametri
- Poiché i materiali variano, inizia utilizzando i parametri integrati per osservare i risultati dell'incisione. Regolali secondo necessità per ottenere l'effetto desiderato.
- Si consiglia di impostare la potenza al di sotto del 70% in Beamo, Beambox e Beambox Pro per prolungare la durata del tubo laser. Tuttavia, per Ador e HEXA, l'utilizzo della potenza massima ha un impatto minore sul consumo del laser.
- Regola periodicamente i parametri per tenere conto del normale calo delle prestazioni del tubo laser dovuto all'utilizzo e al tempo.
D. Interfaccia di lavoro
Il centro della finestra è l'area per l'importazione di immagini o il disegno di oggetti. Nota che gli oggetti devono essere posizionati nell'area per procedere con l'attività.
E. Menu
Qui vengono introdotte le funzioni frequentemente utilizzate in ogni scheda.
Beam Studio
- Informazioni su Beam Studio: Visualizza la versione di Beam Studio.
- Preferenze: Modifica le impostazioni predefinite come la lingua, l'indirizzo IP della macchina e i componenti aggiuntivi.
File
- Apri, Salva, Salva con nome: Apri o salva i file.
- Esempi: Utilizza vari esempi, inclusi diversi file e test di incisione su materiali (diverse combinazioni di potenza e velocità) per determinare i parametri ottimali per nuovi materiali.
- Esporta: Esporta file in vari formati, inclusi BVG, SVG, PNG, JPG e task FLUX. Informazioni dettagliate sui formati di file sono spiegate in questo capitolo.
Modifica
- Ottimizza: Ottimizza la disposizione degli oggetti per utilizzare in modo più efficace il materiale di incisione.
- Impostazioni documento: Regola le impostazioni come la risoluzione di incisione, l'area di lavoro (seleziona il modello) e i componenti aggiuntivi.
- Pulisci scena: Rimuovi tutti gli oggetti dalla scena
Visualizza
- Mostra griglia: Visualizza la griglia nell'interfaccia di lavoro.
- Usa colore layer: Visualizza i colori del layer sugli oggetti in quel layer.
Macchine
- Test impostazioni di rete: Controllare la qualità della connessione di rete tra il computer e la macchina di destinazione.
- Calibrare la Telecamera: Eseguire il processo di calibrazione della telecamera per le macchine, per diversi addon.
- Aggiornare il Firmware: Scaricare il firmware dal sito web ufficiale, salvarlo sul computer e aggiornare il firmware della macchina selezionando il file del firmware sul computer. Nota: L'aggiornamento del firmware richiede alcuni minuti. Non spegnere la macchina durante il processo.
Finestra
- Questo è il menu predefinito per i sistemi Mac. Finestras e Linux Ubuntu non hanno questa opzione.
Aiuto
- Mostrare i Tutorial Iniziali: Riavviare il tutorial iniziale del software.
- Segnalazione Bug: Esportare una segnalazione di bug dopo aver riscontrato un errore. Assicurarsi che il software non venga riorganizzato o chiuso prima di esportare la segnalazione di bug. Il Servizio Clienti vi guiderà nell'esportazione dei file di segnalazione bug per risolvere gli errori di Beam Studio.
- Strumento di Debug: Un'interfaccia per gli sviluppatori per il debug dei problemi del software.
