2-5 Strumento penna

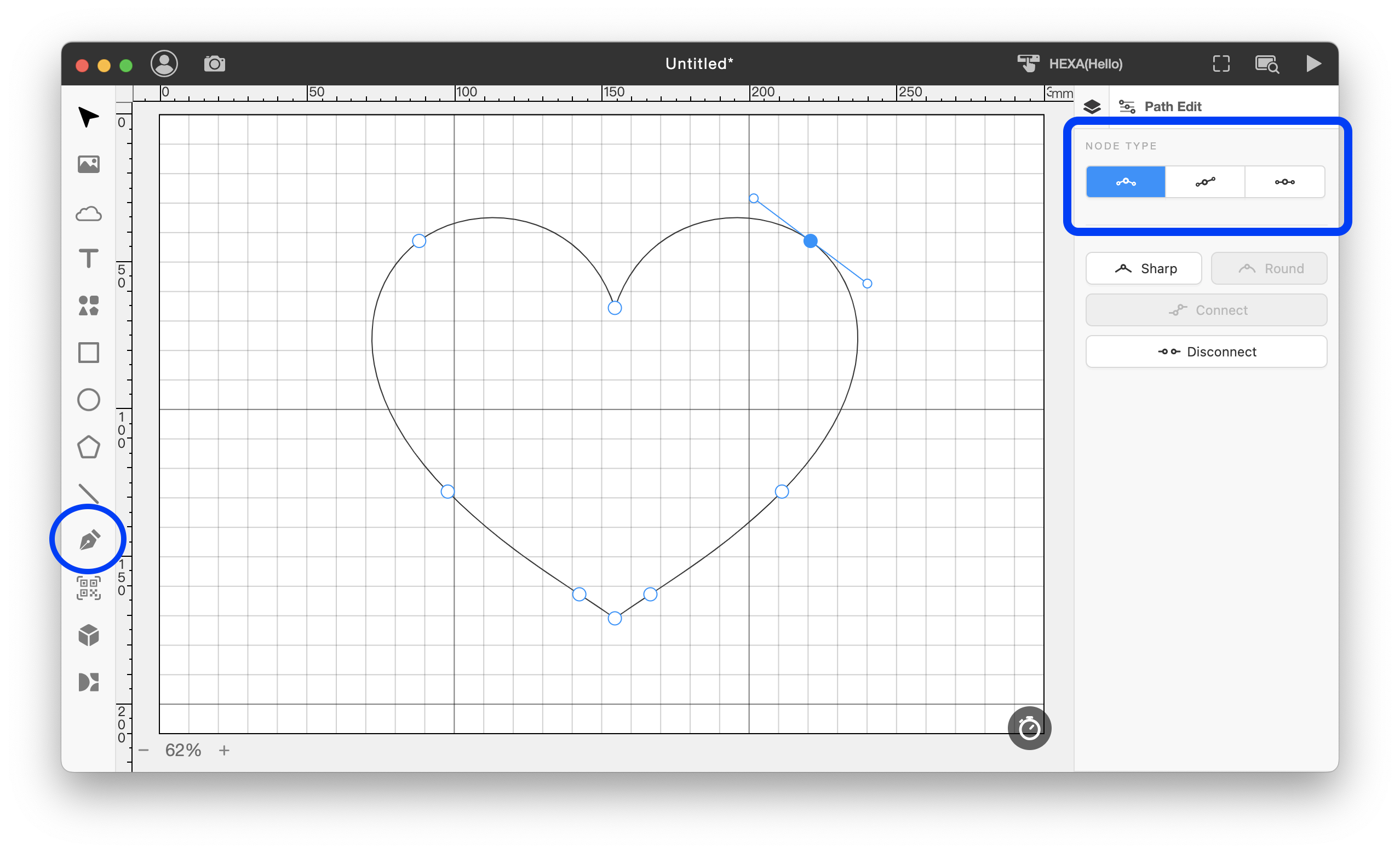

• Lo strumento Penna è uno strumento di disegno a percorso libero che utilizza la curva di Bézier.
• Fare clic sulla tela per aggiungere nuovi nodi di un nuovo oggetto percorso.
• Tenere premuto il pulsante sinistro del mouse durante il disegno per disegnare curve.
• Per terminare il processo di disegno, fare doppio clic sul punto finale o utilizzare il tasto "esc" sulla tastiera.
• Fare doppio clic su un oggetto percorso per modificarlo.
• Per eliminare un nodo, premere delete sulla tastiera.

Tipi di nodo

3 tipi di nodo possono essere impostati nel pannello di destra (da sinistra a destra):

• Angolo:
  • Quando si regola la lunghezza di un lato della maniglia, solo il percorso su quel lato cambierà.
• Liscio:
  • Quando si regola la lunghezza di un lato della maniglia, il percorso cambierà su entrambi i lati del punto di selezione, ma il percorso cambierà di più sul lato di controllo.
• Simmetria:
  • Quando si regola la lunghezza di un lato della maniglia, il percorso su entrambi i lati del punto di selezione cambierà e il cambiamento sarà simmetrico.

Azioni

1. Affilato: Rimuove i punti di controllo della curva di un nodo arrotondato

2. Arrotondato: Aggiunge i punti di controllo della curva di un nodo affilato.

3. Connetti: Collega due nodi separati

4. Disconnetti: Dividi un nodo in due nodi scollegati
