3-3 Beambox II - パススルー彫刻ガイド

Beambox II - パススルーアドオン (ハードウェアセットアップ)

説明

パススルー機能は、作業エリアを超える長尺物の彫刻に対応するために設計されています。大きなデザインファイルを自動的に複数の作業エリアに分割し、セクションごとに効率的に彫刻することができます。

使用上の制限

Beambox IIの投入口サイズの制限により、加工可能なワークピースの幅は通常 350mmで、長さは 無制限.

ステップ1 - パススルーモードの有効化

ドキュメント設定で、 パススルー オプションを有効にし、希望の作業エリアを指定します。

ステップ2 - オブジェクトのインポート

オブジェクト（例：長方形のフレーム）をインポートし、サイズと位置を調整します。

左サイドバーのパススルーアイコンをクリックして、パススルーモードに切り替えます。

ステップ3 - パススルーの設定

設定項目の説明

• オブジェクトの長さ: 選択したオブジェクトの長さを表示し、各作業エリアの高さを決定する際の参考になります。
• 作業エリアの高さ: パススルーオブジェクトを彫刻用に複数の作業エリアに分割する方法を定義します。右側のウィンドウで各セクションの彫刻内容をプレビューすることもできます。
• 基準レイヤー: このレイヤーは位置合わせの基準としてのみ使用され、彫刻されません。
• ガイドマーク: アライメントマークは、メイン素材と補助素材の両方に彫刻する必要がある2つの三角形のマーカーです。各彫刻セクション後に素材を再配置する際、これらの三角形のマーカーが適切な位置合わせを確保します。

以下の形状の例: オブジェクトの長さが450mmの場合、各作業エリアの高さを250mmに設定すると、オブジェクトは2つのセクションに分割されます。

破線は各作業エリアの分割線を示しています。

一般的に、接合部での位置ずれの可能性を避けるため、分割数を最小限に抑えることをお勧めします。位置ずれはデザインファイルの不整合を引き起こす可能性があります。

ステップ4 - パススルー彫刻

ステップ4.1 - 彫刻の準備

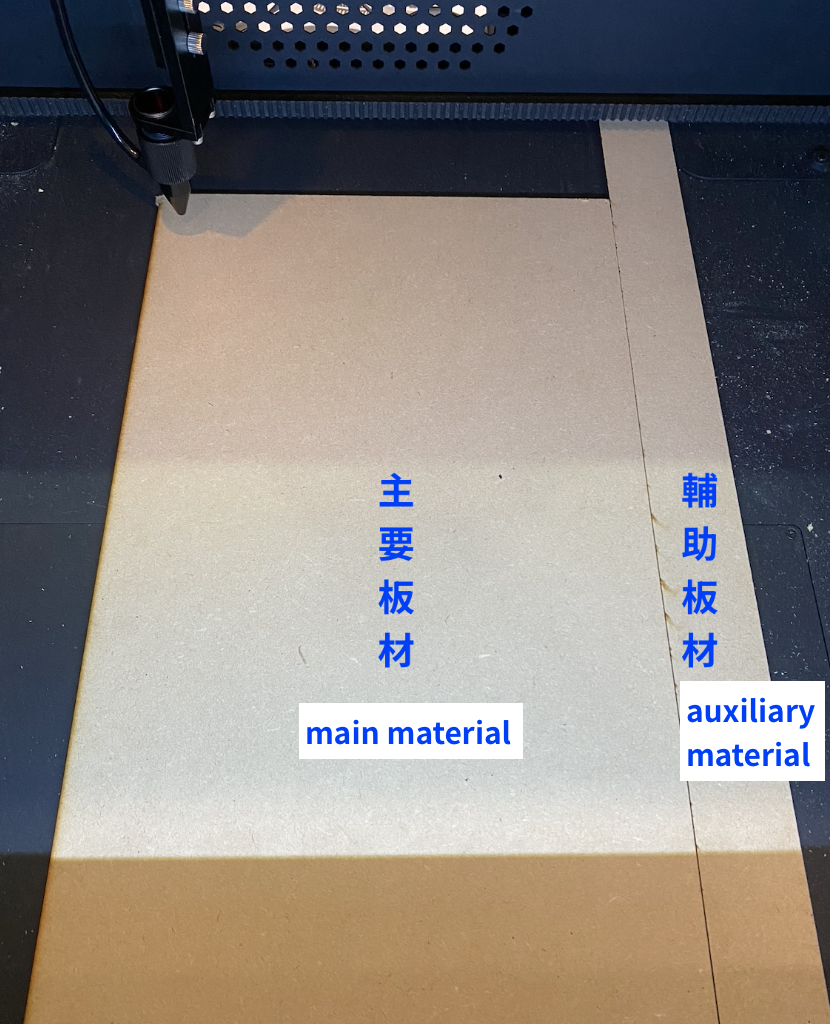

メイン素材の隣に補助素材を固定します。

現在の彫刻を開始し、レーザーヘッドを彫刻材料の左上隅に移動します。

現在位置からの彫刻を開始し、開始点を左上隅に設定します。

(原点位置を使用することもできますが、ホーミングエラーを避けるため、レーザーチューブの位置は右側に配置してください。)

フレーミングプレビューを使用して、デザインファイルの最初のセクションの彫刻位置を確認します。

ステップ4.2 - 第1セクションの彫刻

ステップ4.3 - 第2セクションの彫刻

第1セクションのレイヤーを閉じ、第2セクションのレイヤーを開きます。

メイン材料を移動し、メイン材料の下部ガイドマークを補助材料の上部マークに合わせてから、彫刻を進めてください。
