2-6 フォーカスモードの説明

説明

この記事では、Beambox IIの2つの異なるフォーカスモードについて解説します。
フォーカスモードによってフォーカス距離が異なり、様々なサイズの材料や彫刻対象に適用できます。

• フォーカスモードの解説
• レンズガイドの位置変更
• パネル上のハードウェア設定

フォーカスモードの解説

初期設定では、フォーカスレンズは上部に位置し、フォーカス距離は4mmとなります。つまり、ノズル先端と材料表面との間隔が4mmになります。

一部の材料では、ノズル先端がデフォルトの4mmに達しない場合があります。そのため、レンズの位置をノズルの下部に変更することで、距離を延長できます。

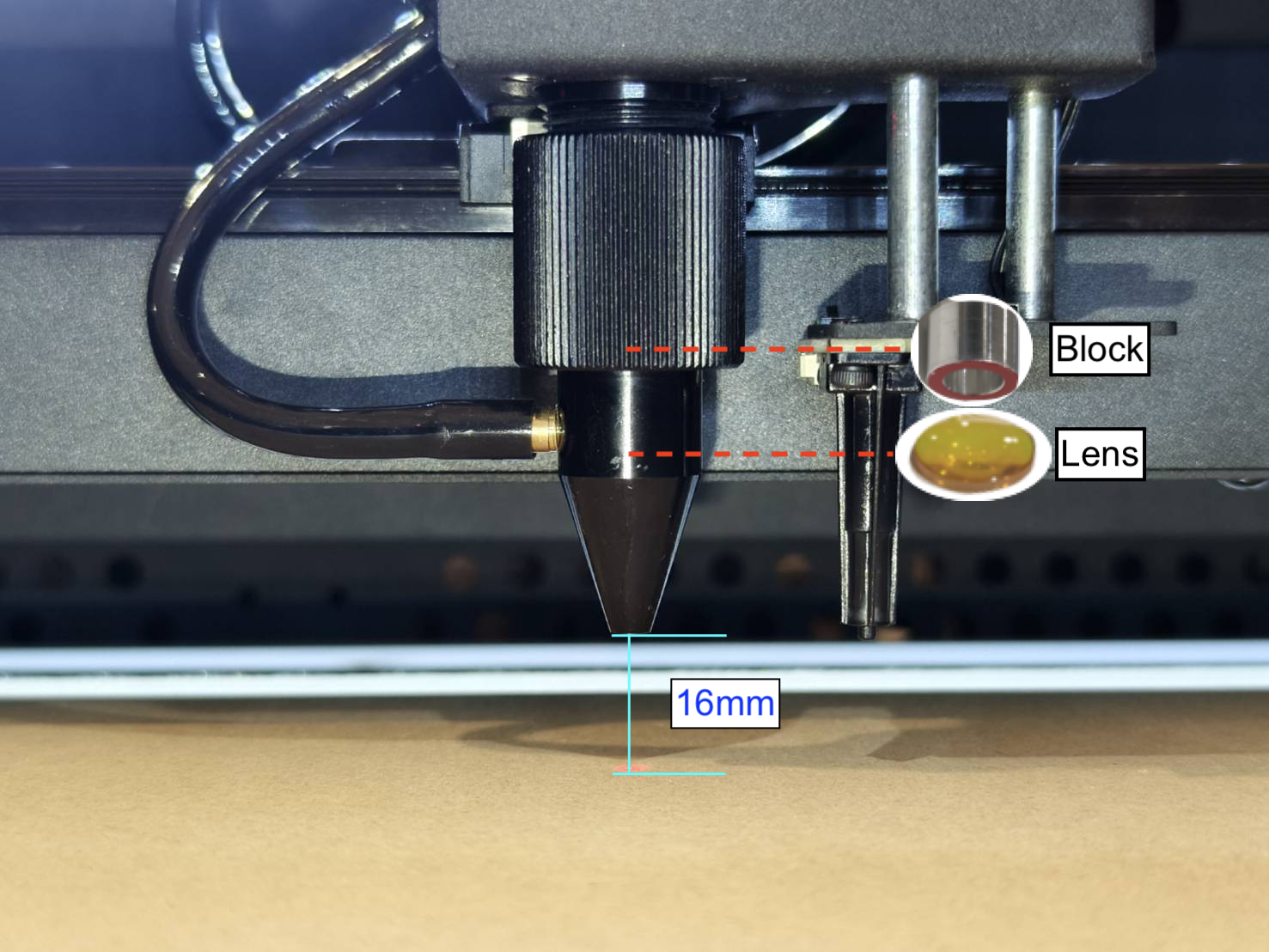

レンズを下部に配置すると、先端と表面の距離を16mmまで延長できます。

レンズの位置はどのように変更するのですか?

2. フォーカスモードの順序の決定
フォーカスモード:4mm(デフォルト)		フォーカスモード:16mm
レンズ		ブロック
ブロック		レンズ
リング		リング
ノズル		ノズル

パネル上のハードウェア設定

マシンの電源を入れ、「ハードウェア設定」に移動して、適切なフォーカスモードを選択します。

モードを選択すると、オートフォーカス実行時にマシンが選択されたモードに応じて自動的に焦点距離を調整します。デフォルトは近距離フォーカス（4mm）です。

注意：
ノズル内のレンズの順序が上記の 表.
一致していない場合、レーザーのフォーカスが合わず、彫刻結果が失敗するか品質が著しく低下します。

マシン >> ハードウェア設定 >> 次のページ >> フォーカスモード >> レンズの順序に合ったものを選択
