手動ドア取り付けガイド

説明

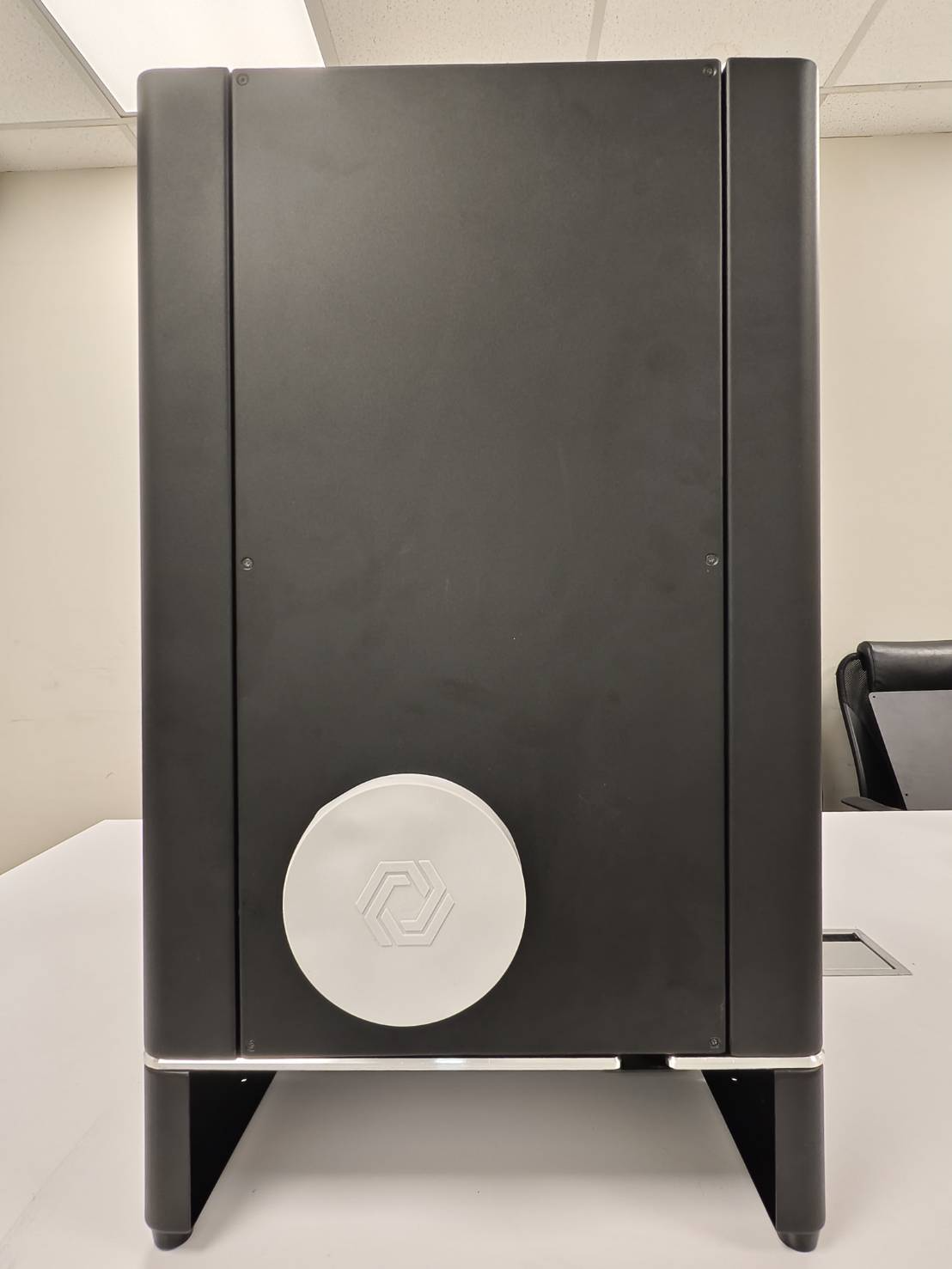

この記事では、Promark Desktop版への手動ドアの取り付け手順をご説明します。

対応機種：

• Promark Desktop D20 / D30 / D50

• Promark MOPA High Contrast M20

同梱物

ツール：

ご用意いただくもの：
プラスドライバー

手順1

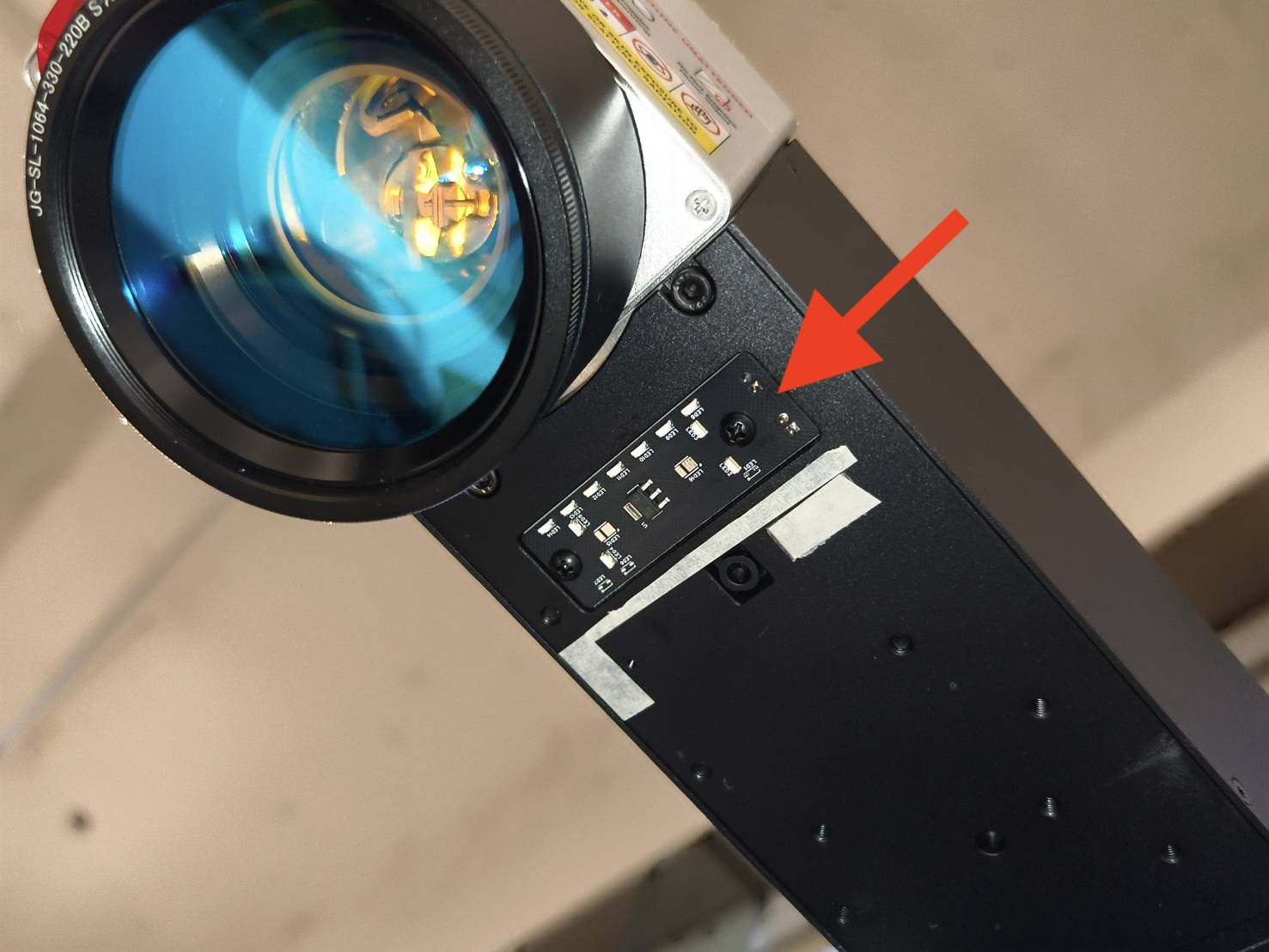

カメラライトLEDボードの交換については、以下の手順をご参照ください。
（手動ドアの取り付け時に露光過多を防ぐため、LEDボードを別のものに交換する必要があります。）
Promark - カメラLEDボード交換手順

ステップ2

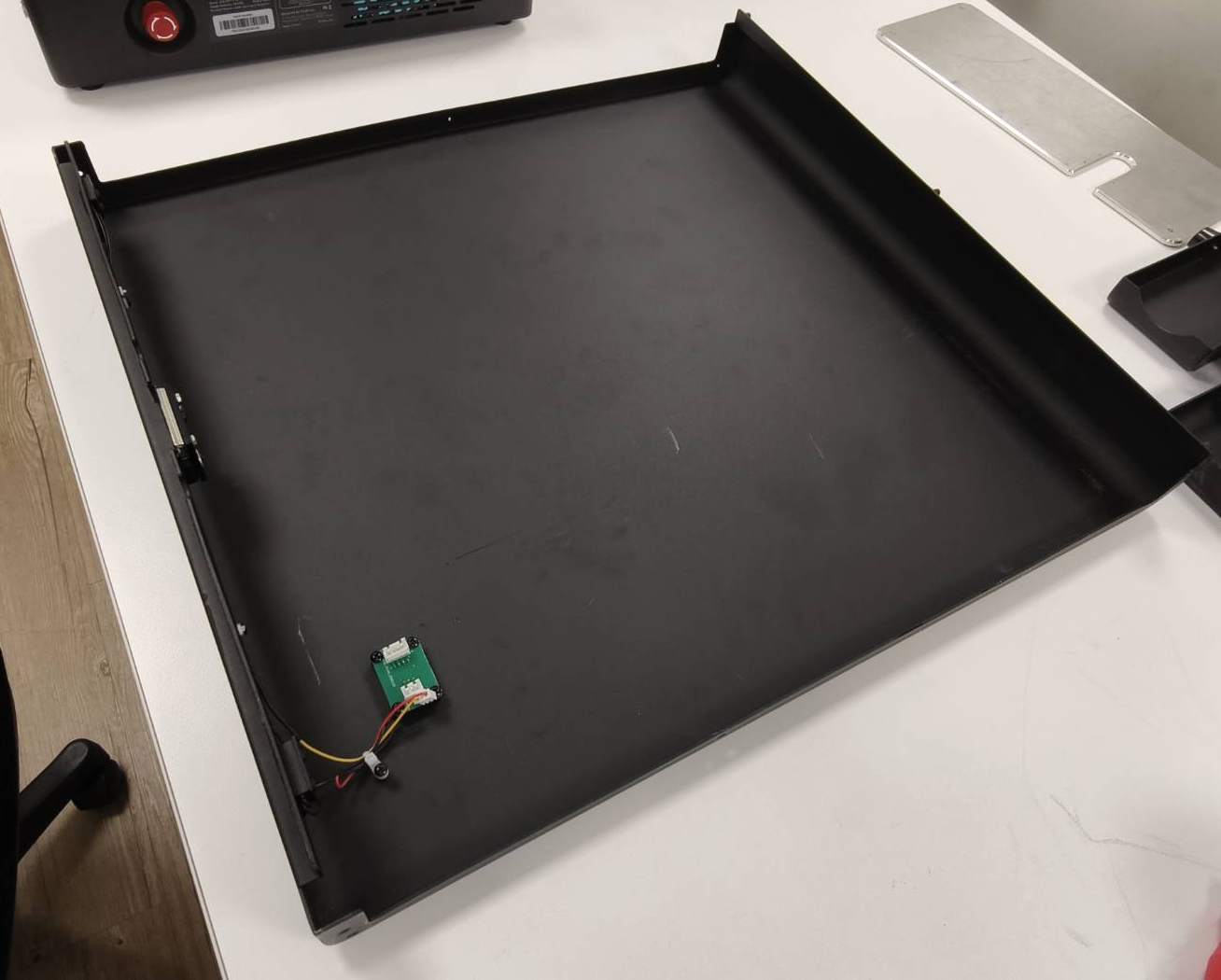

小さなPCB基板が付いている左側パネル（A）を見つけ、図のようにPCB側を上にしてテーブルに平らに置きます。

ステップ3

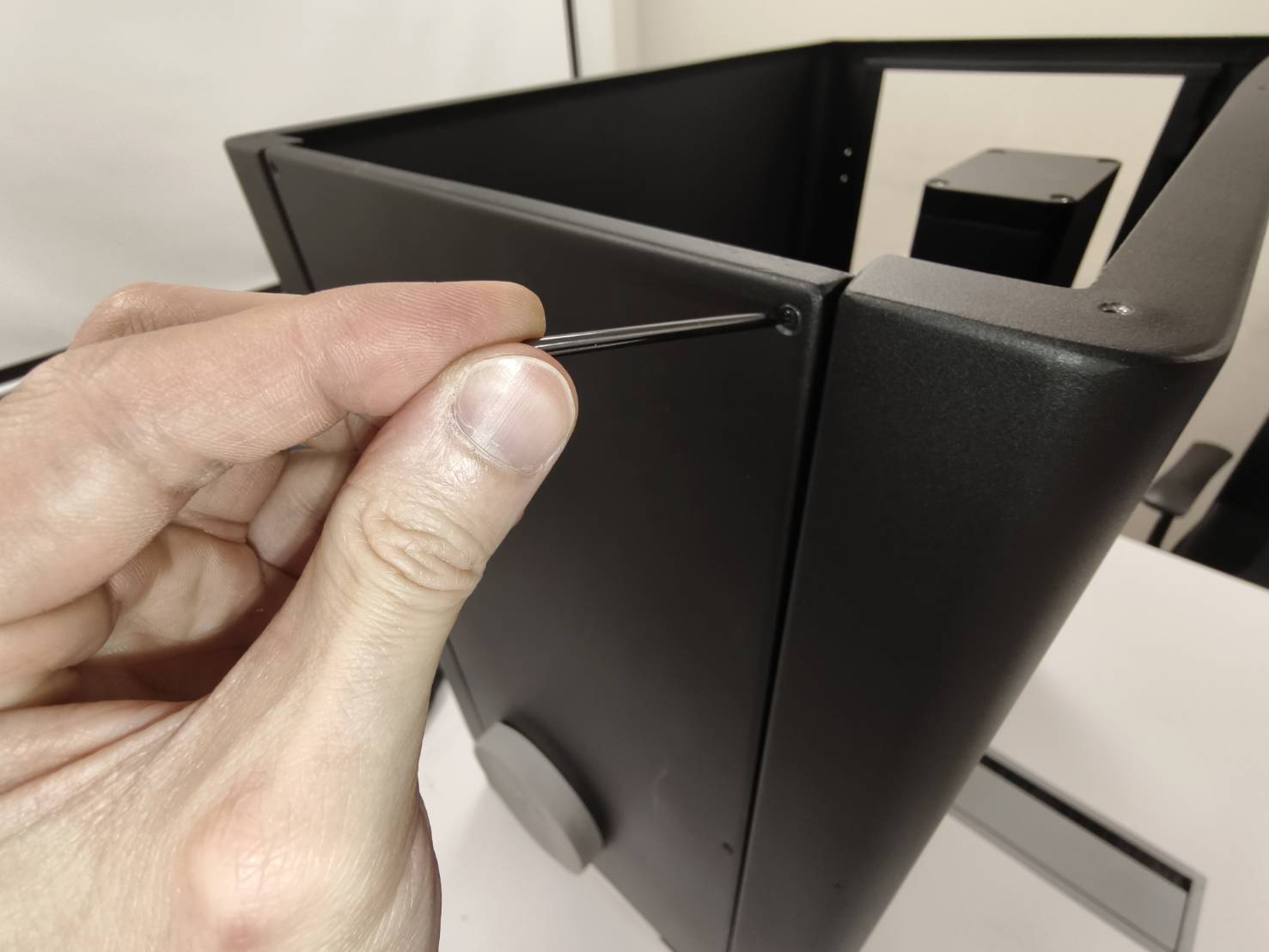

クロスバー（C）を見つけ、T8ネジ（S1）2本で固定します。

ステップ4

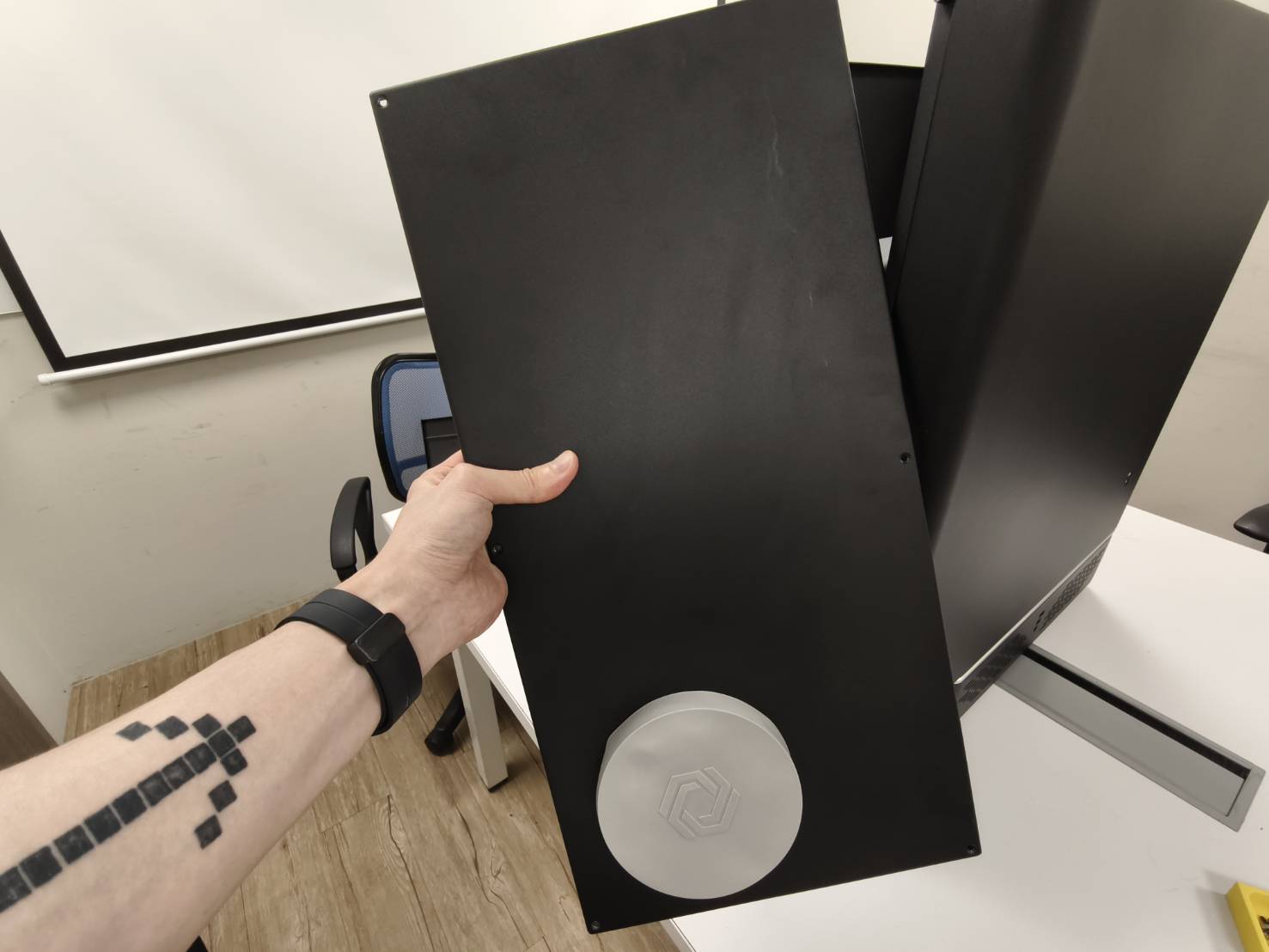

左側パネルを立てて、右側パネル(B)を用意します。
右側パネルをクロスバーに取り付け、T8ネジ(S1) 2本で固定します。

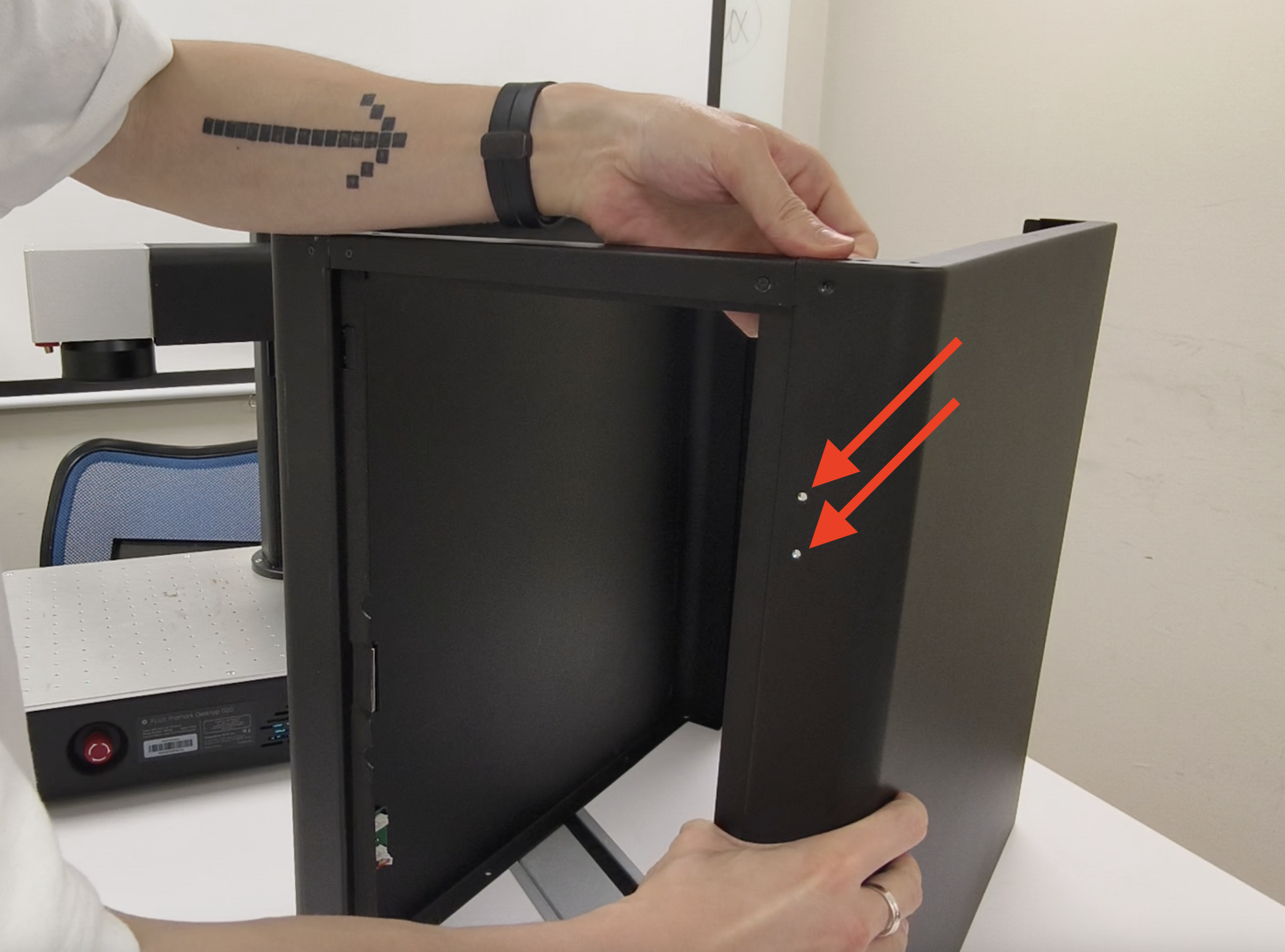

（注：右側パネルのネジ穴が前方を向いていることを確認してください。）

ステップ5

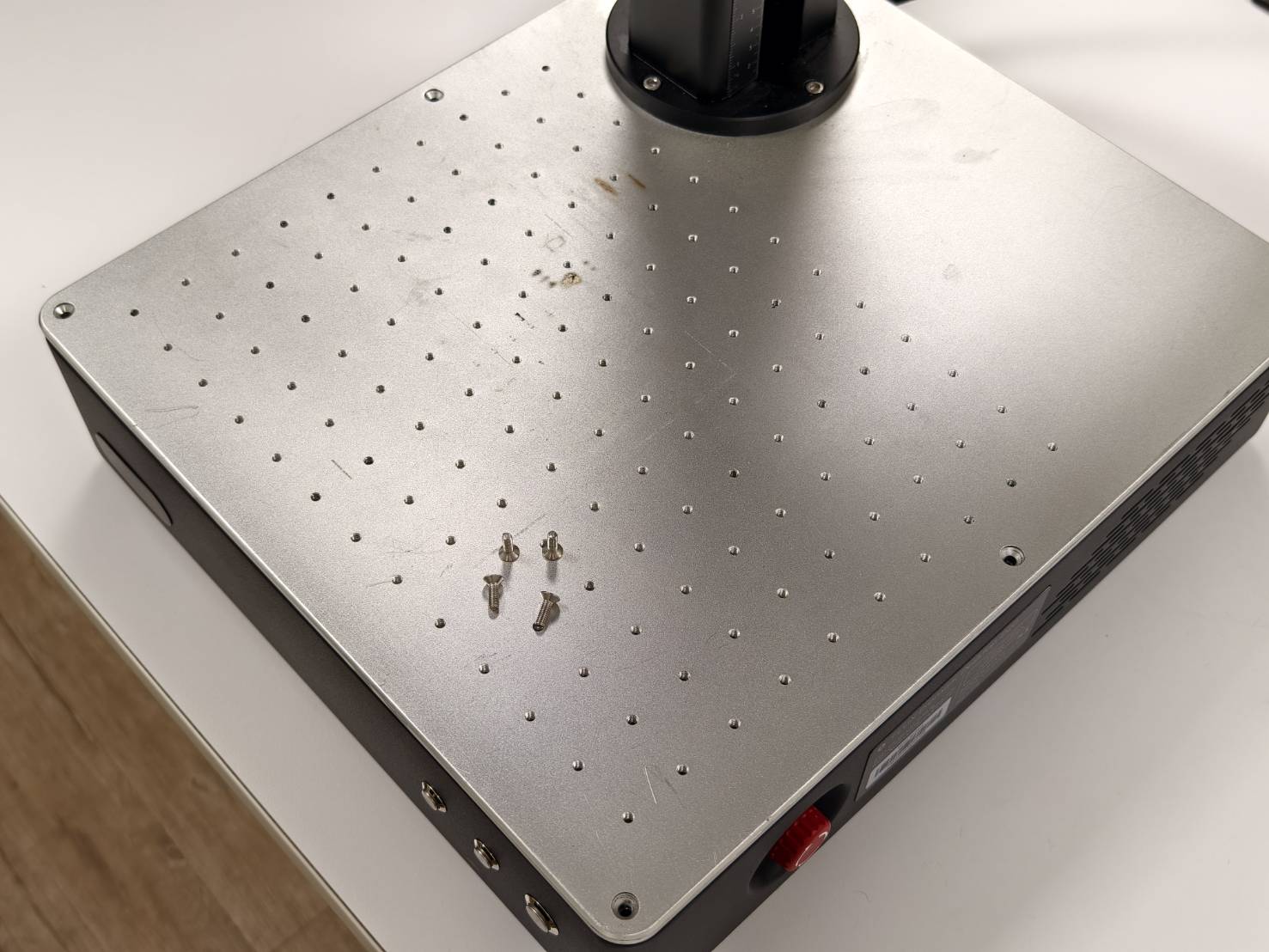

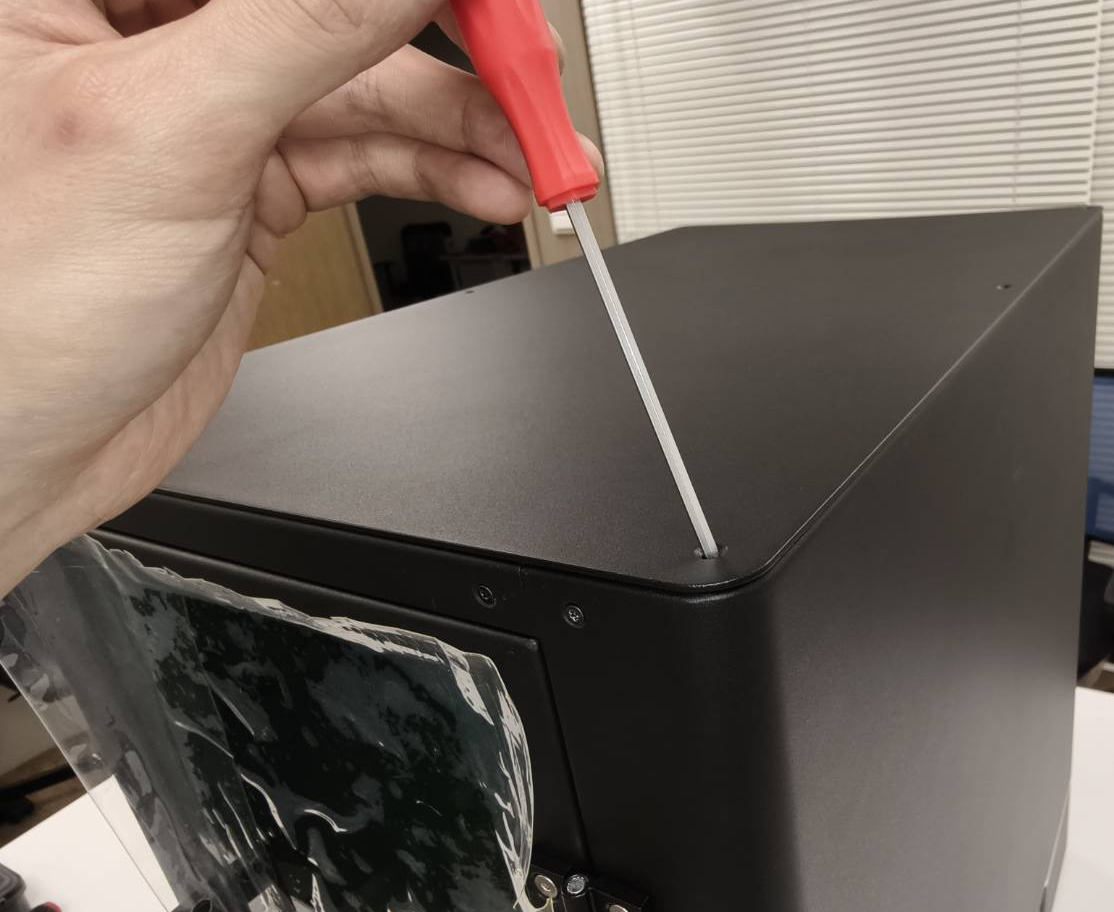

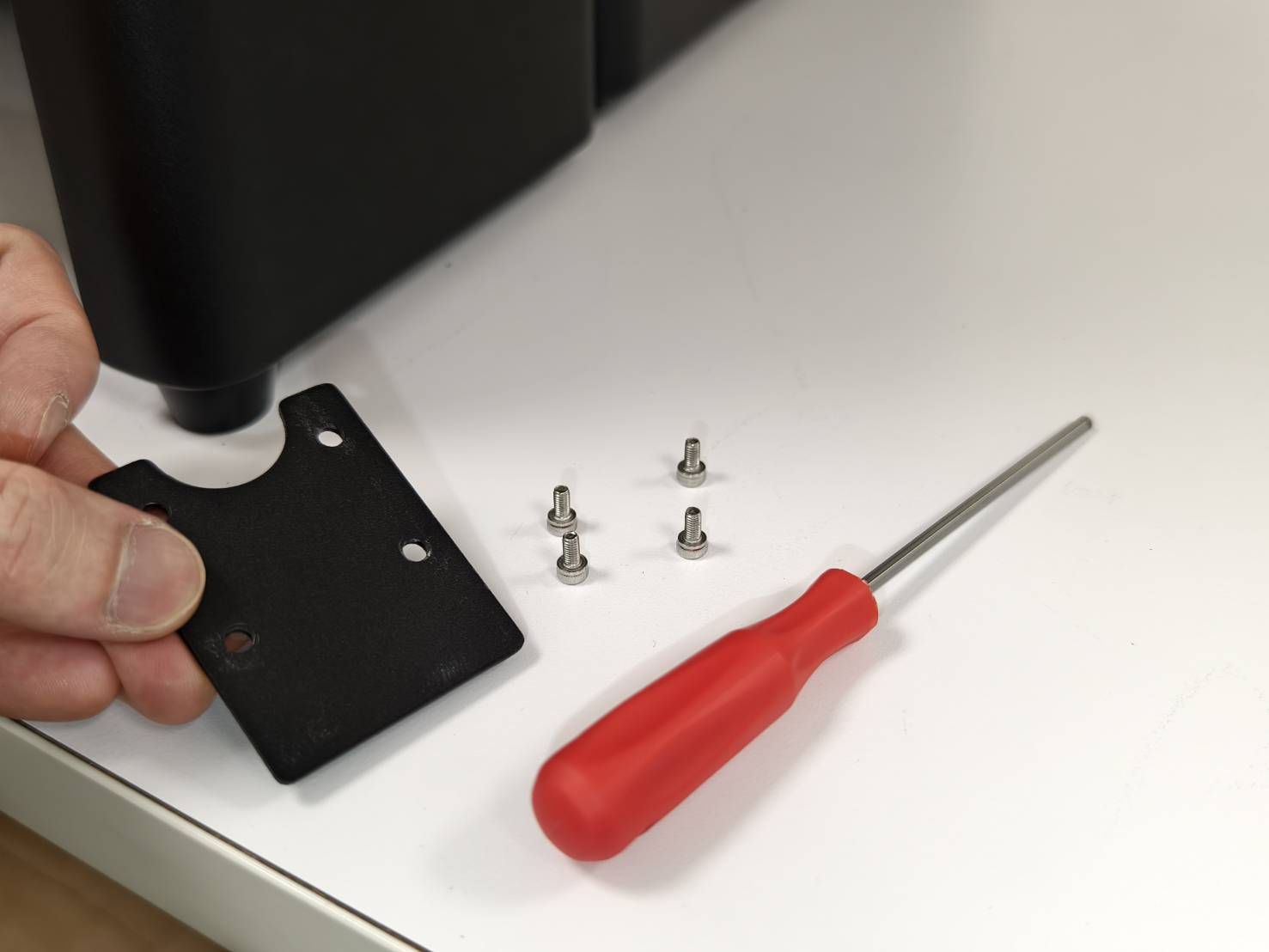

本体から4本のネジを取り外します。（2.5mm六角 4本）

ステップ6

組み立てた左右のサイドパネルを、前面の水平バーが来るように本体に直接取り付けます。

ステップ7

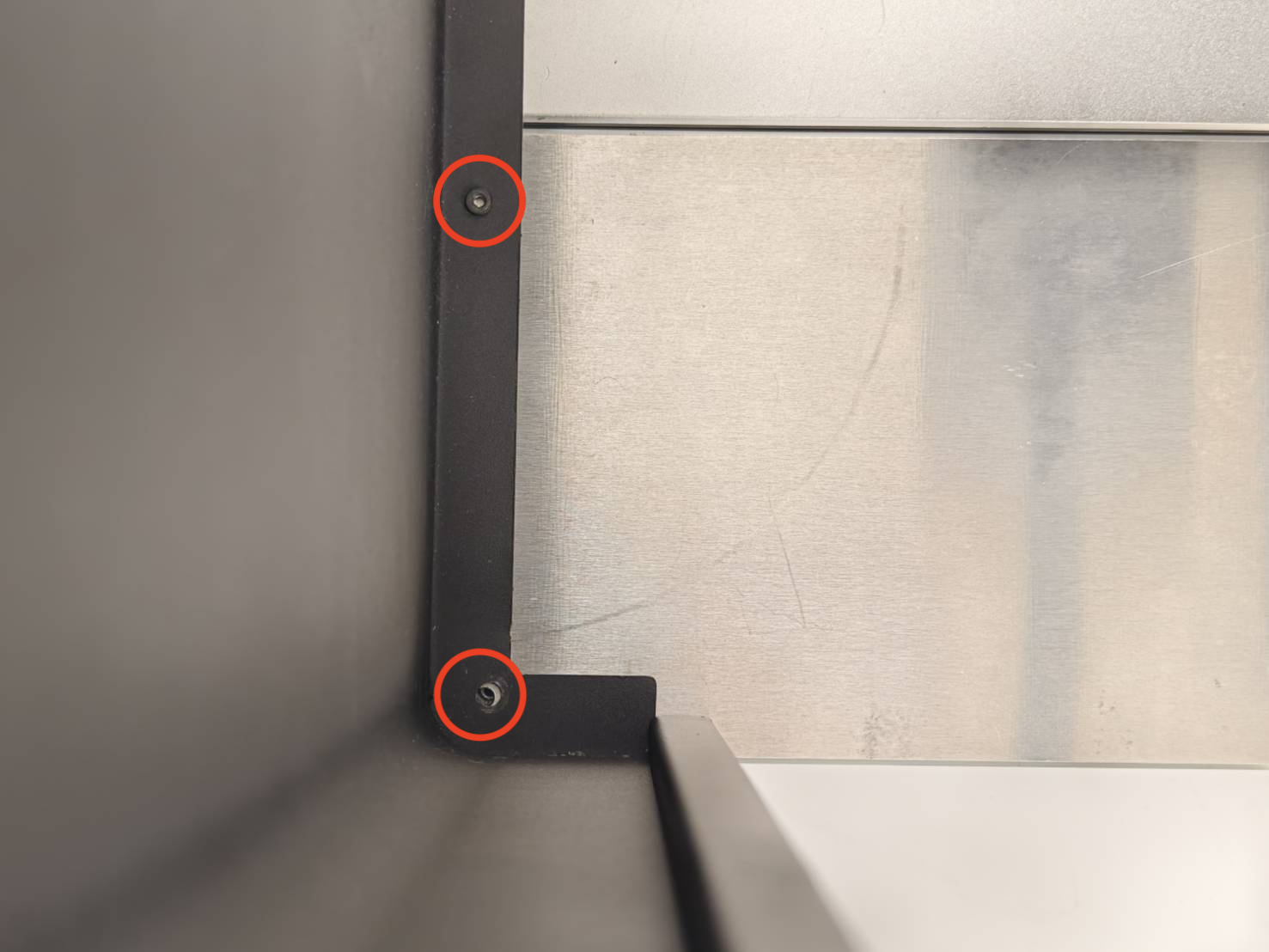

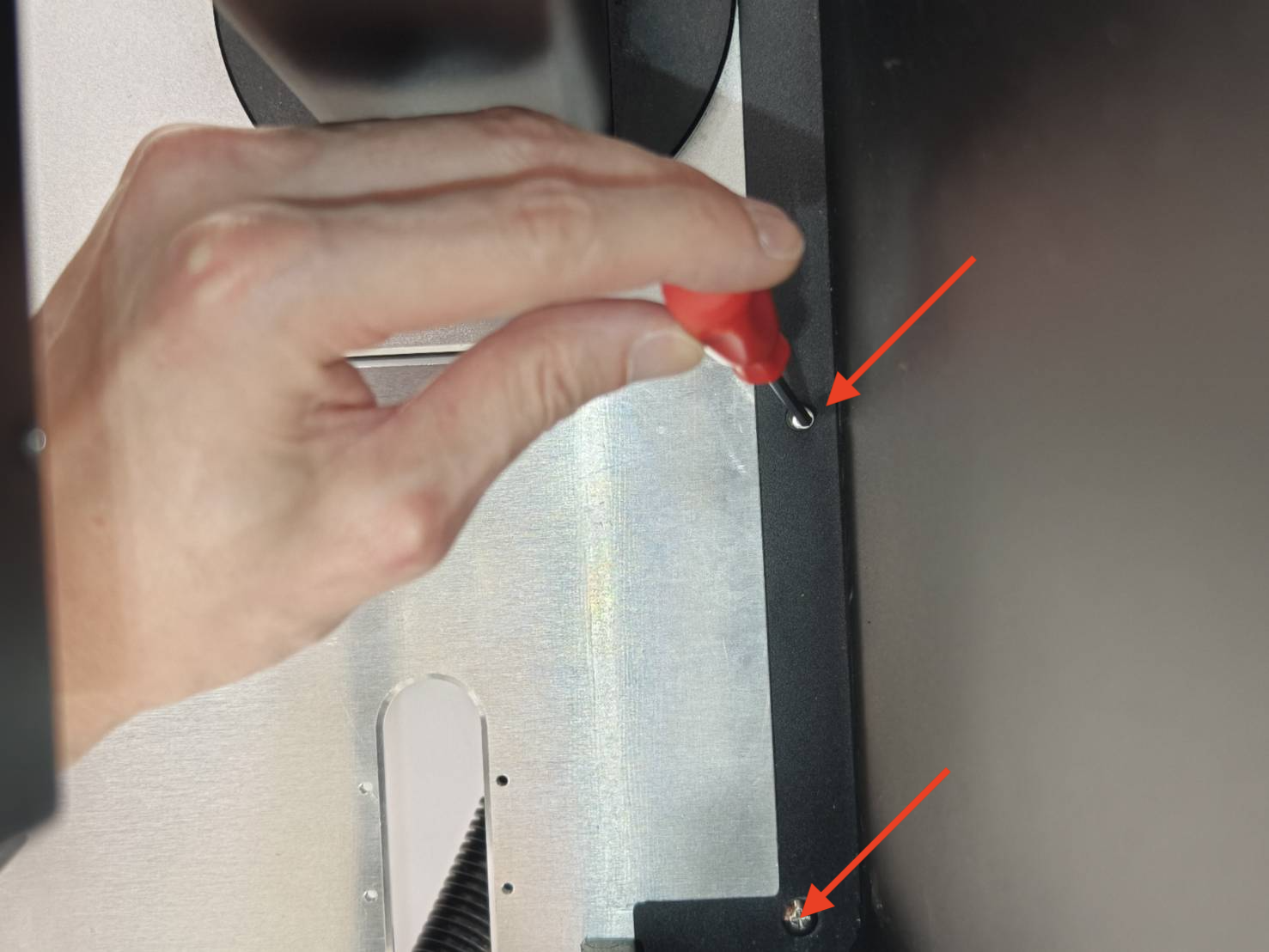

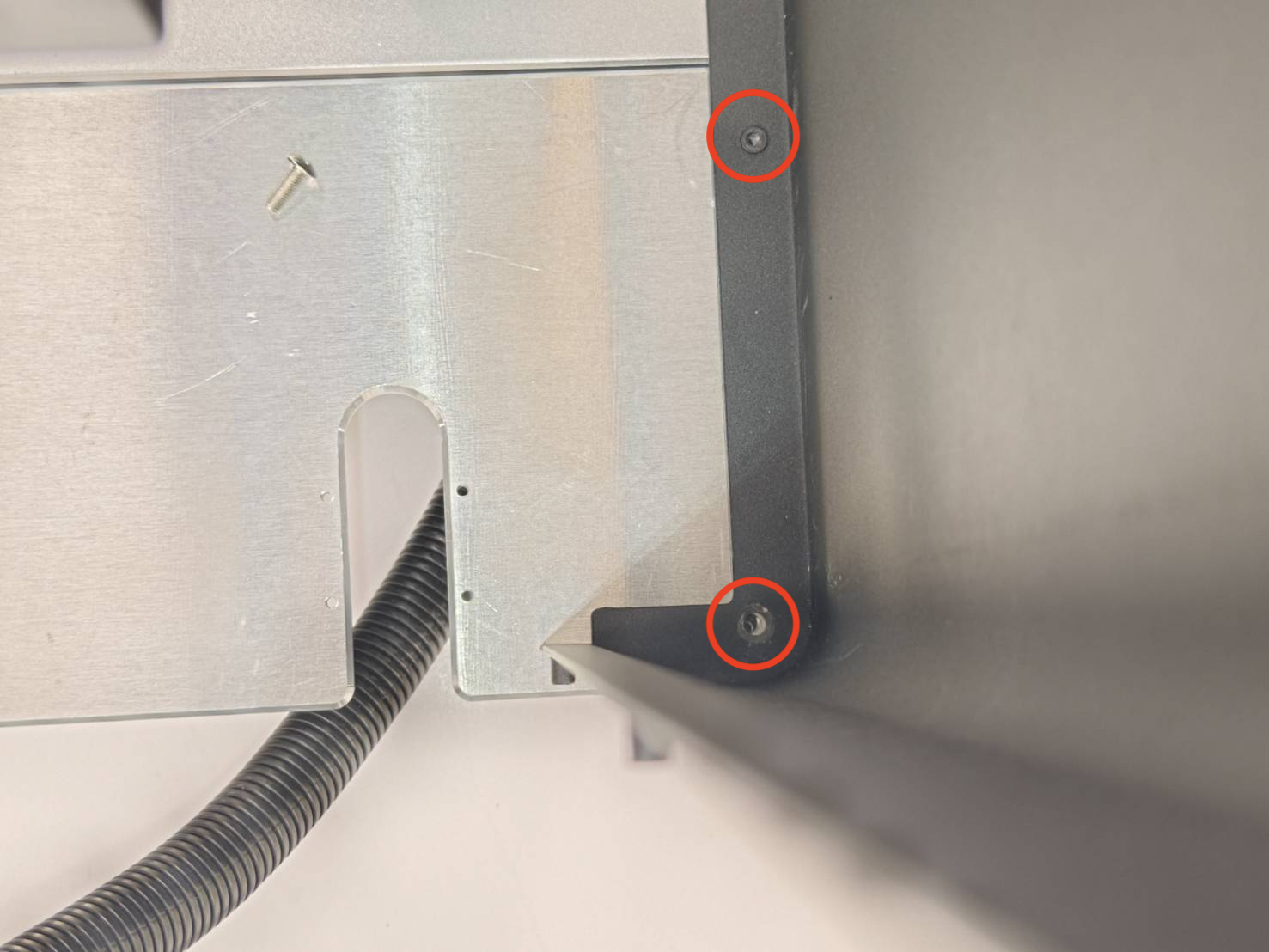

下部水平バー（C）を取り付けます。T8ネジ（S1）4本を使用し、両側に2本ずつ固定します。

ステップ8

エンクロージャ全体を後方に押し、本体の作業台の端に合わせます。

ステップ9

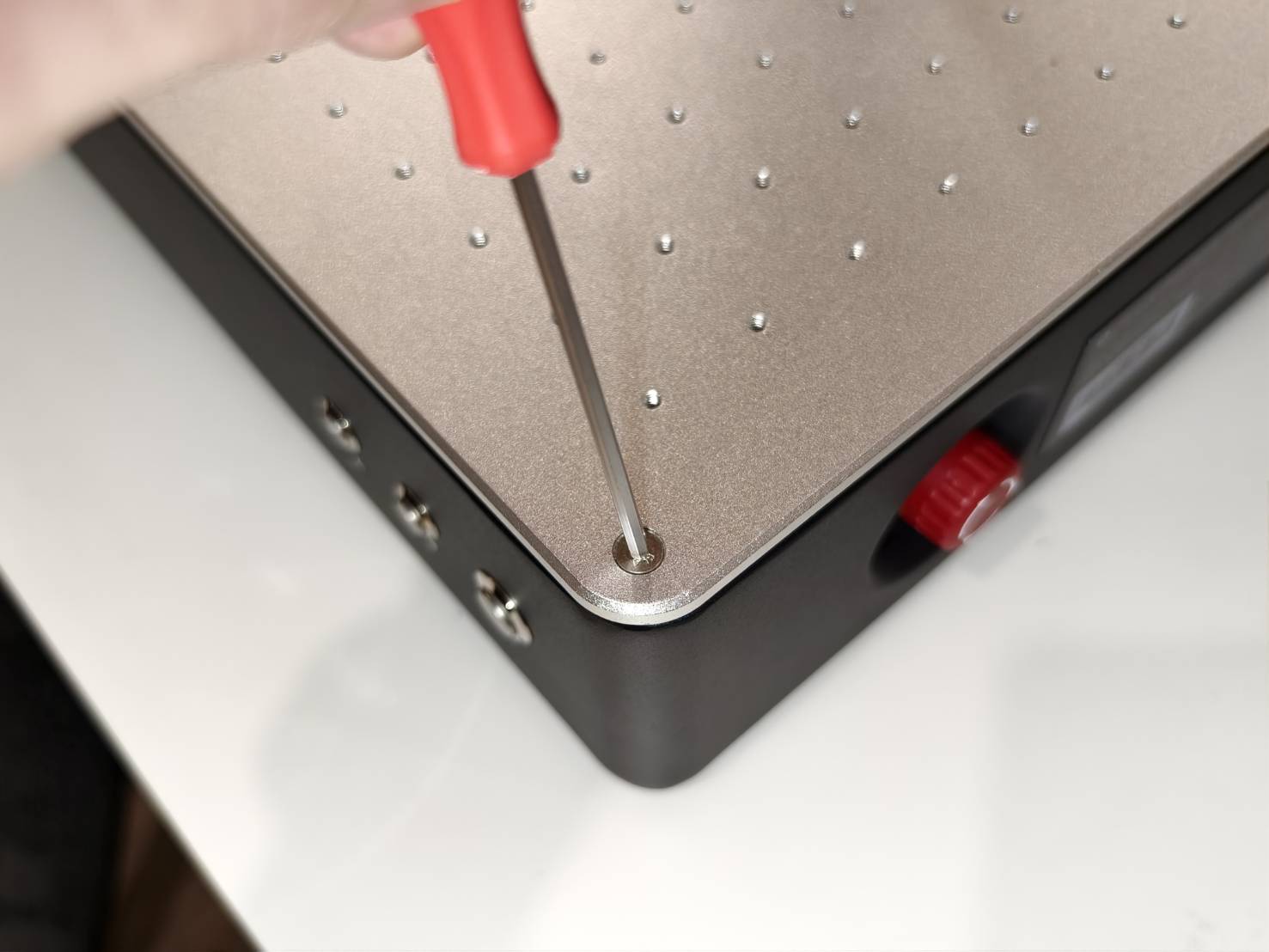

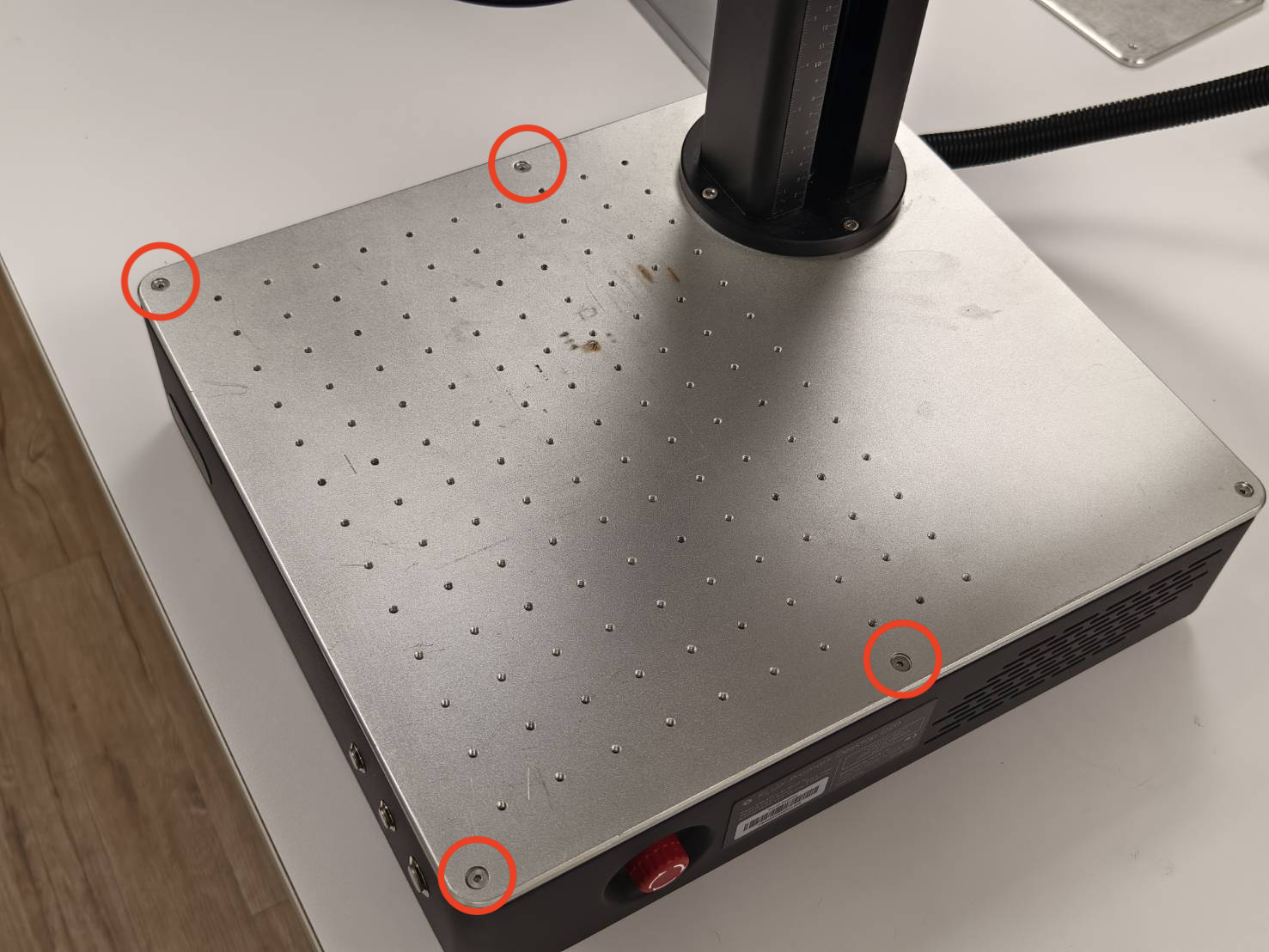

プラットフォームの4本のネジを固定します。両側に2本ずつあります。

[S3] [M4*12 (3mm) 皿頭六角ボルト x 4本]

（注：動画はデモンストレーション用です。実際のネジは異なる場合があります。）

ステップ10

本体を裏返すか、背面に移動してください。

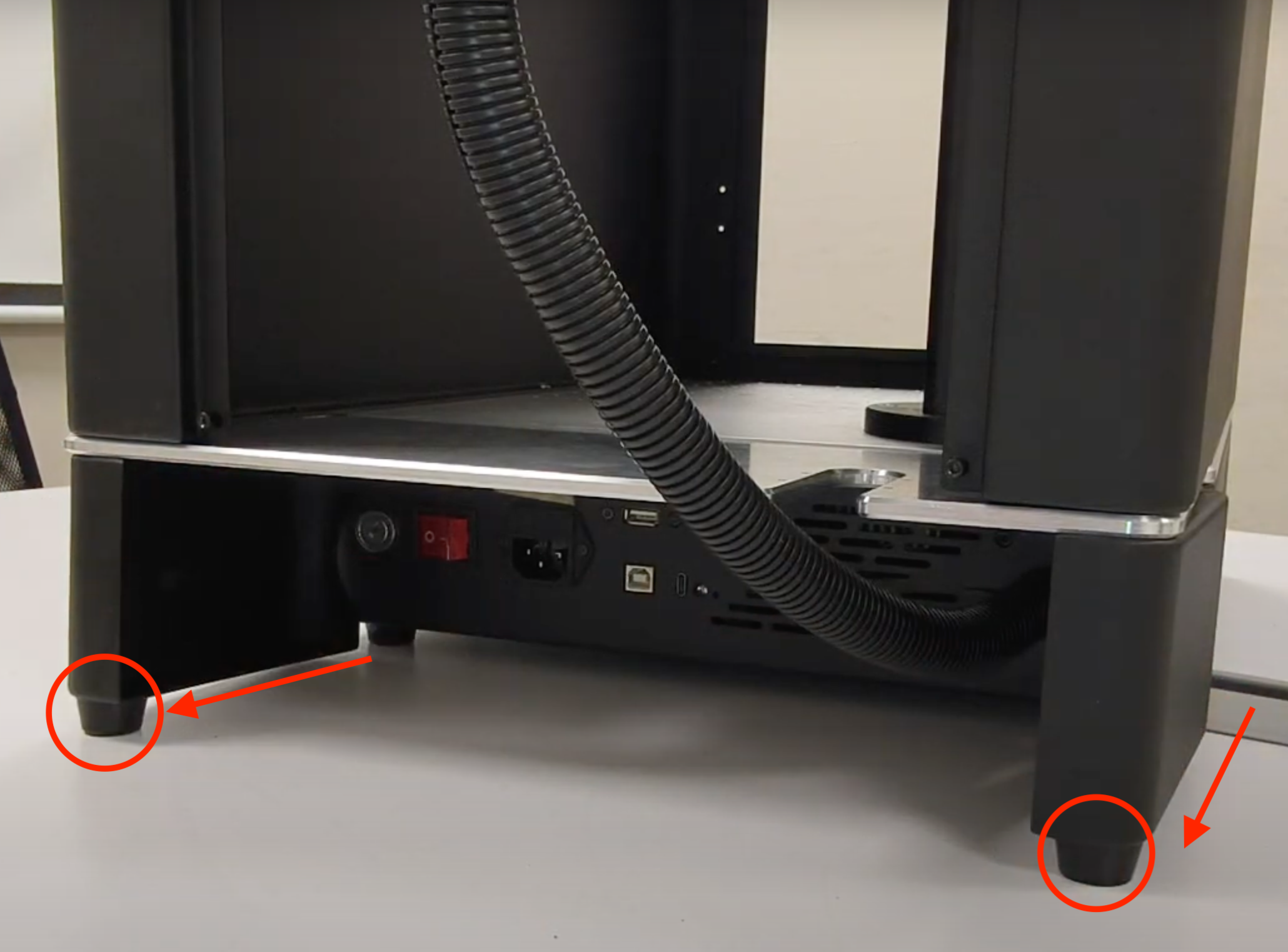

銀色の背面トリムパネル(G)と背面トリムフット(F)を本体の底部に取り付けてください。

⚠︎ 注意：後部トリムフット（F）の足パッドは、必ず本体の後部に設置してください。

ステップ11

両側に2本ずつ、計4本のネジを固定します。
（シルバーの背面トリムパネルと背面トリムフットが確実に固定されていることを確認してください。ネジが締まらない場合は、シルバートリムパネルまたは背面トリムフットの位置を調整する必要があるかもしれません。）
[S3] [M4*12 (3mm) 皿頭六角ボルト x 4本]

ステップ12

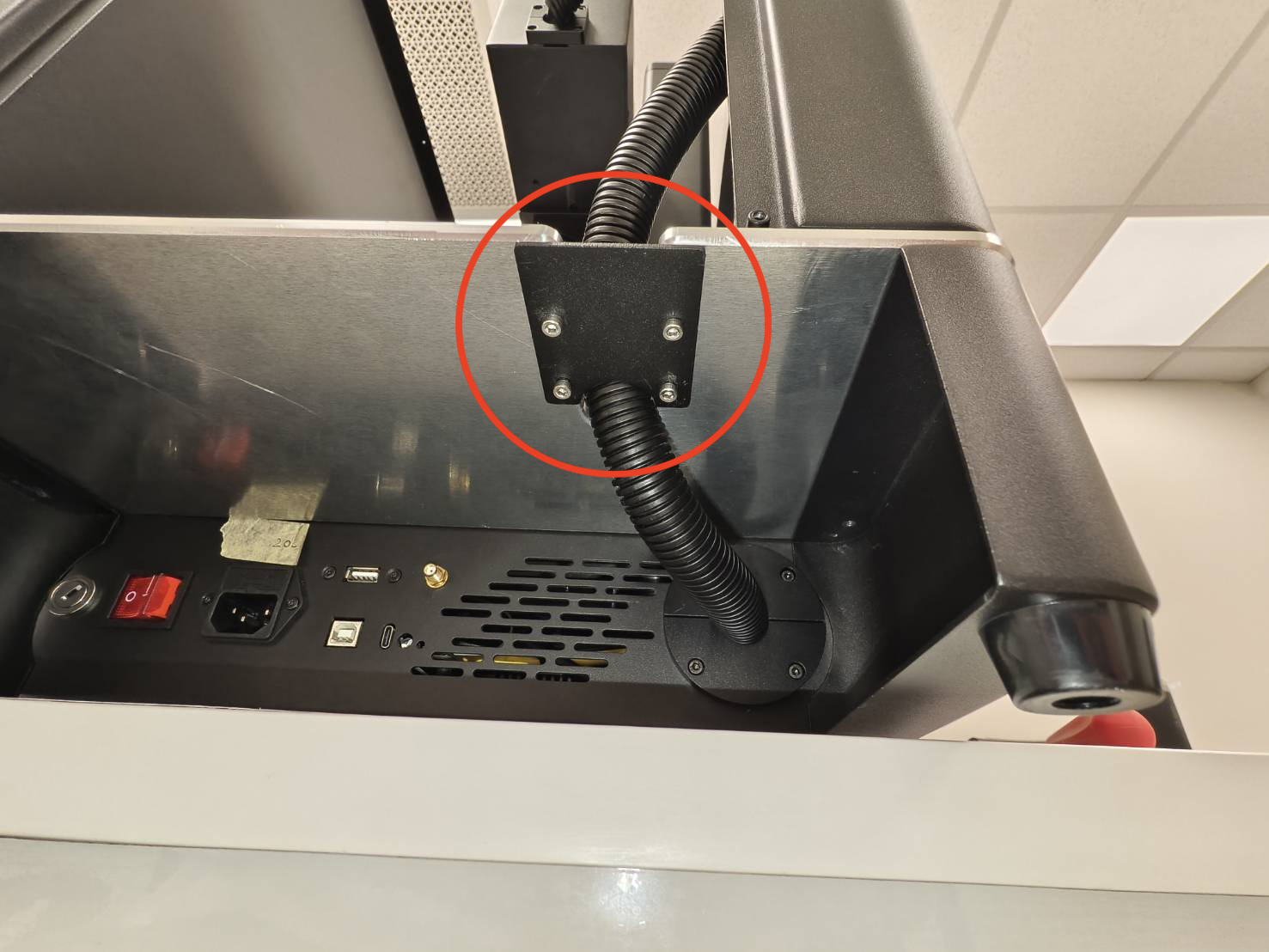

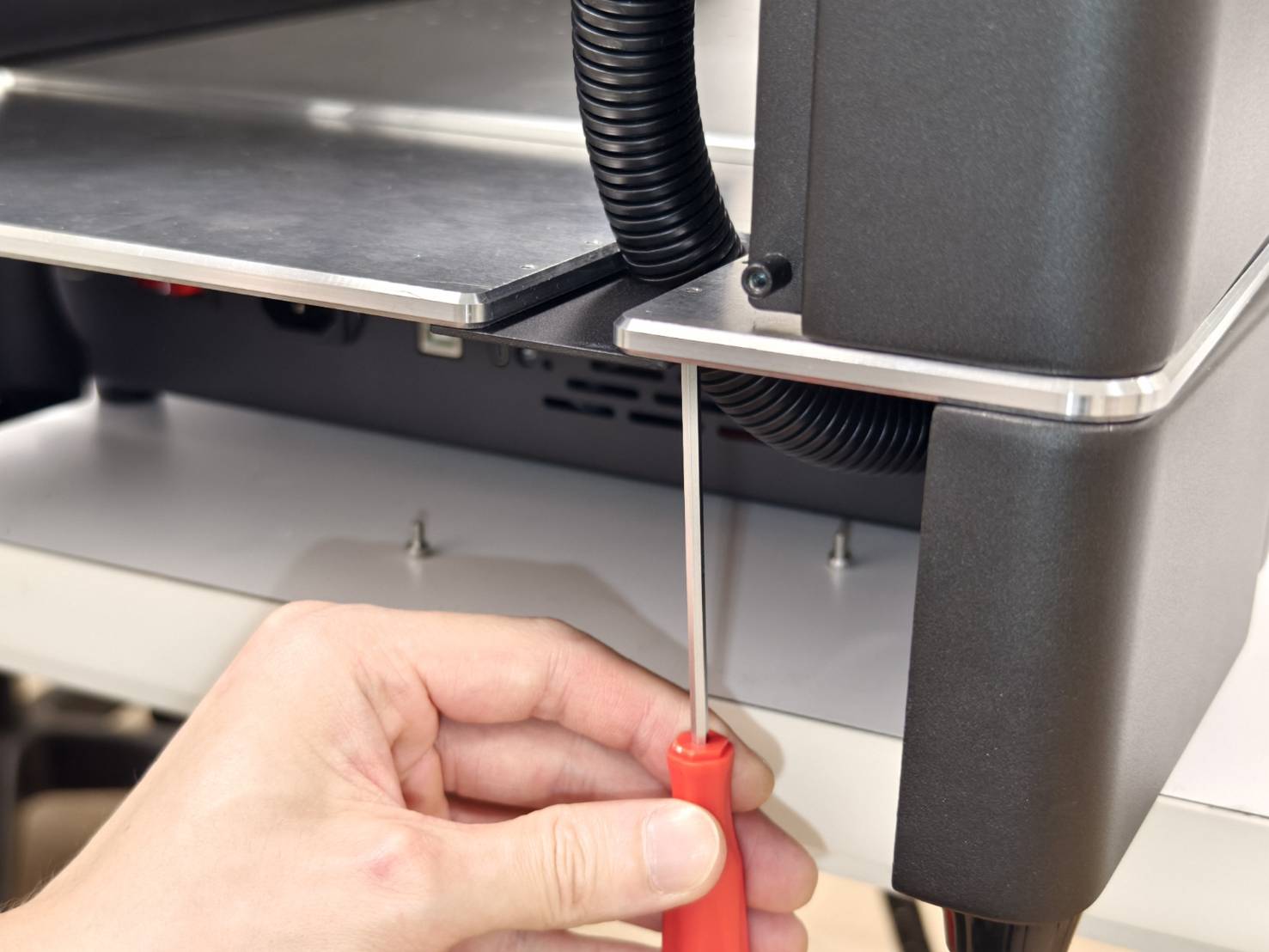

リボンケーブルカバー（H）を下から上へ固定します。

[S5] [M3*6 (2.5mm) 皿頭六角ボルト x 4本]

ステップ13

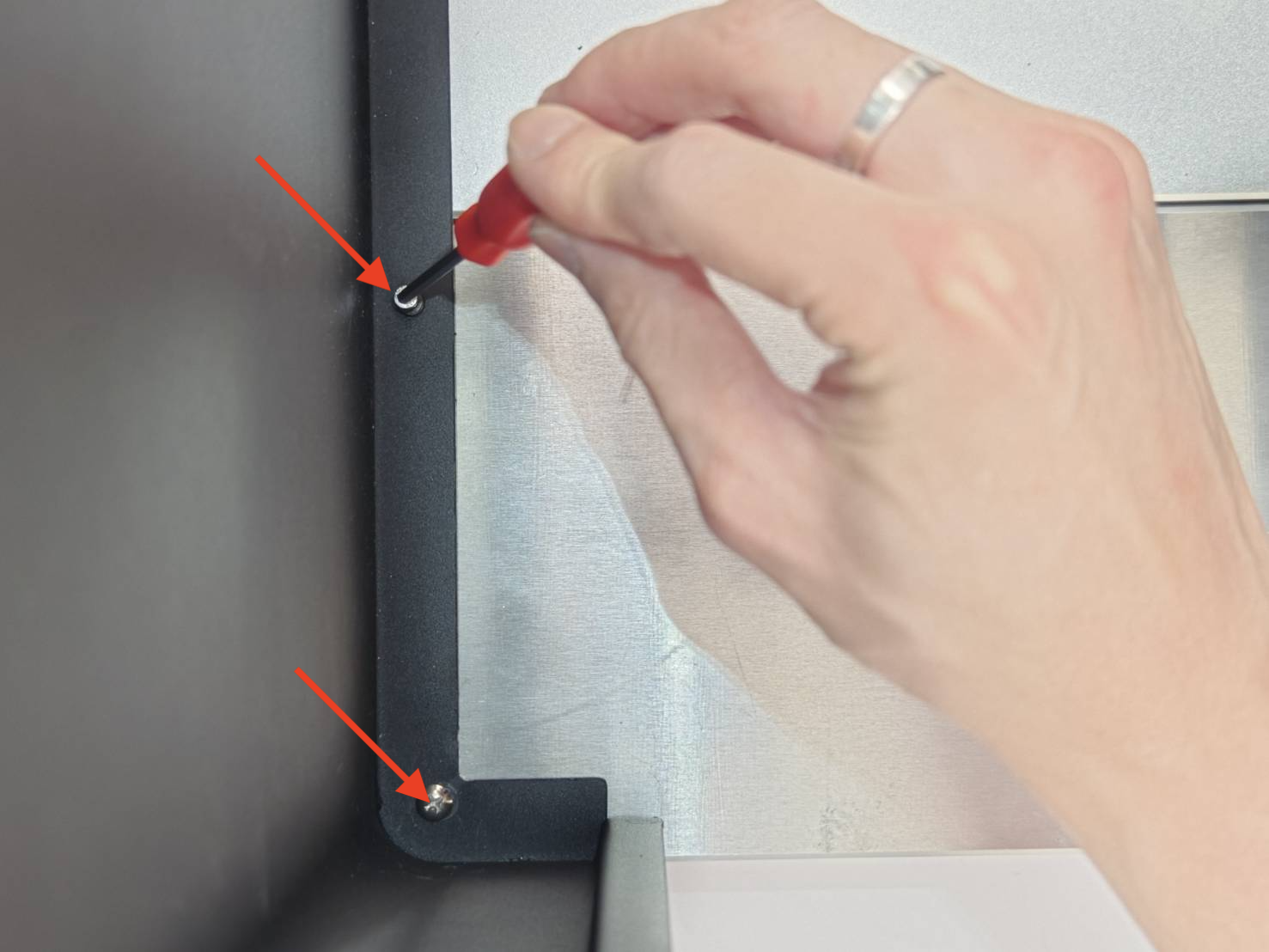

T8ネジ（S1）6本を使用して、背面カバープレート（E）を固定します。

ステップ14

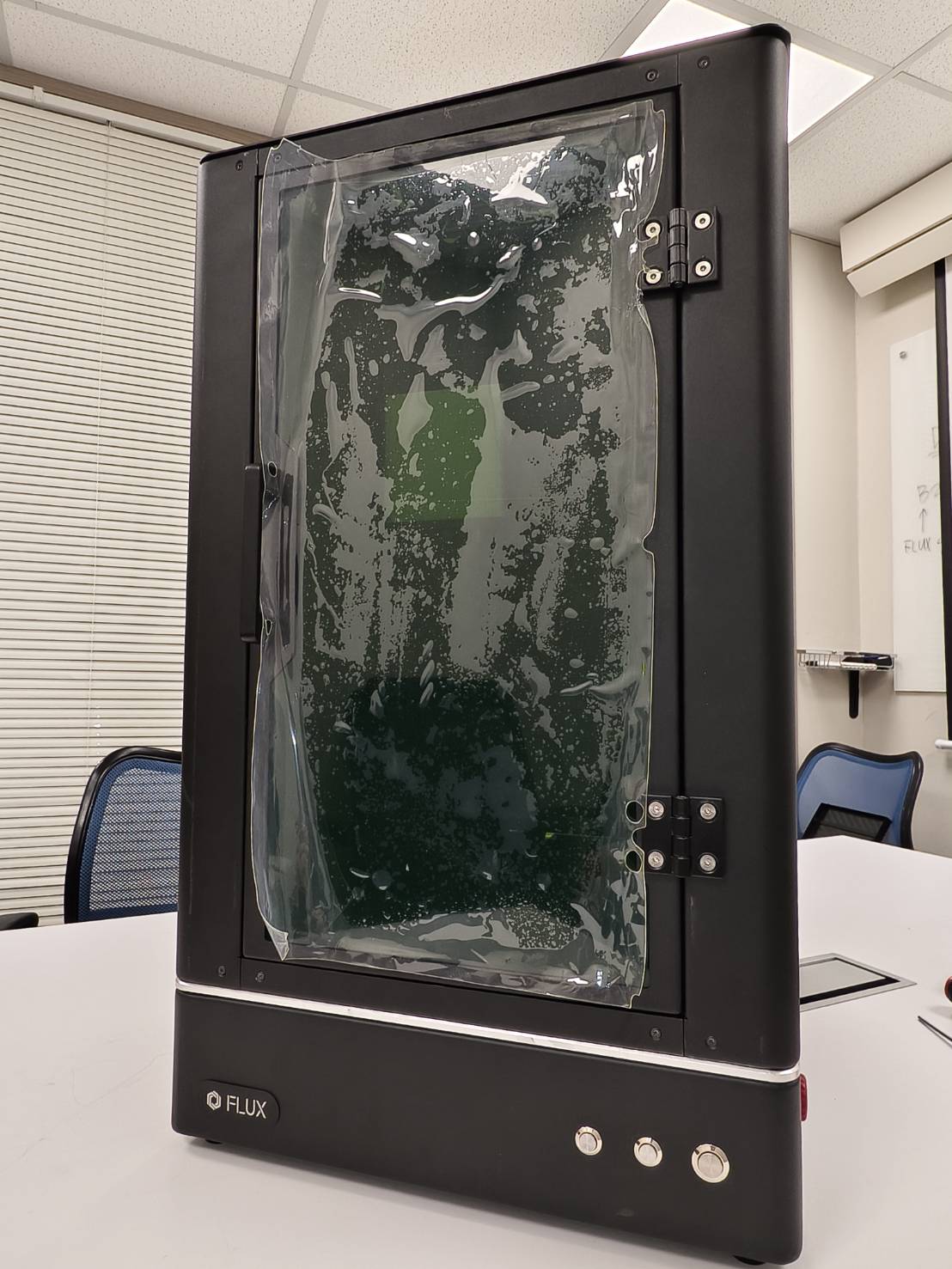

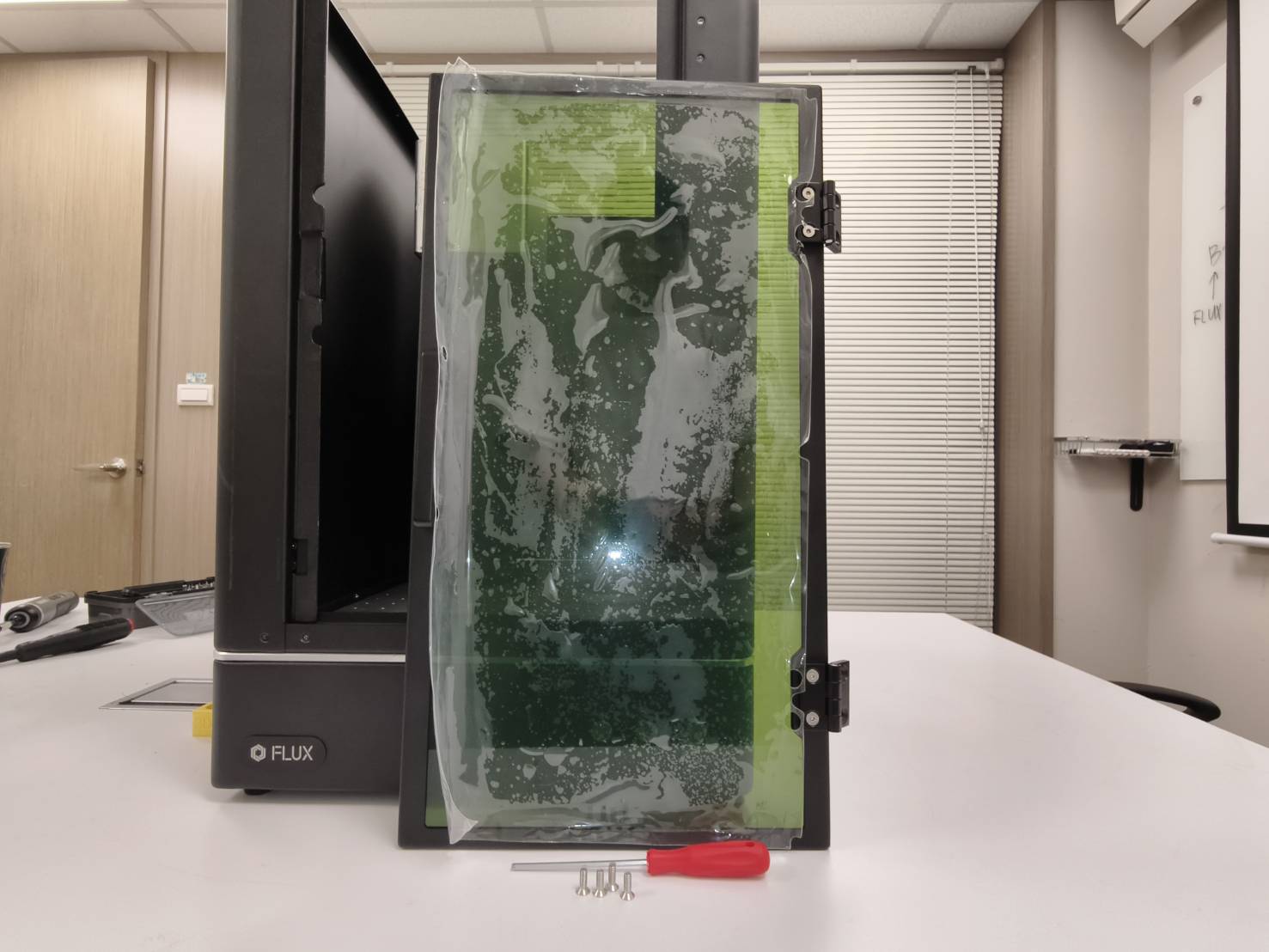

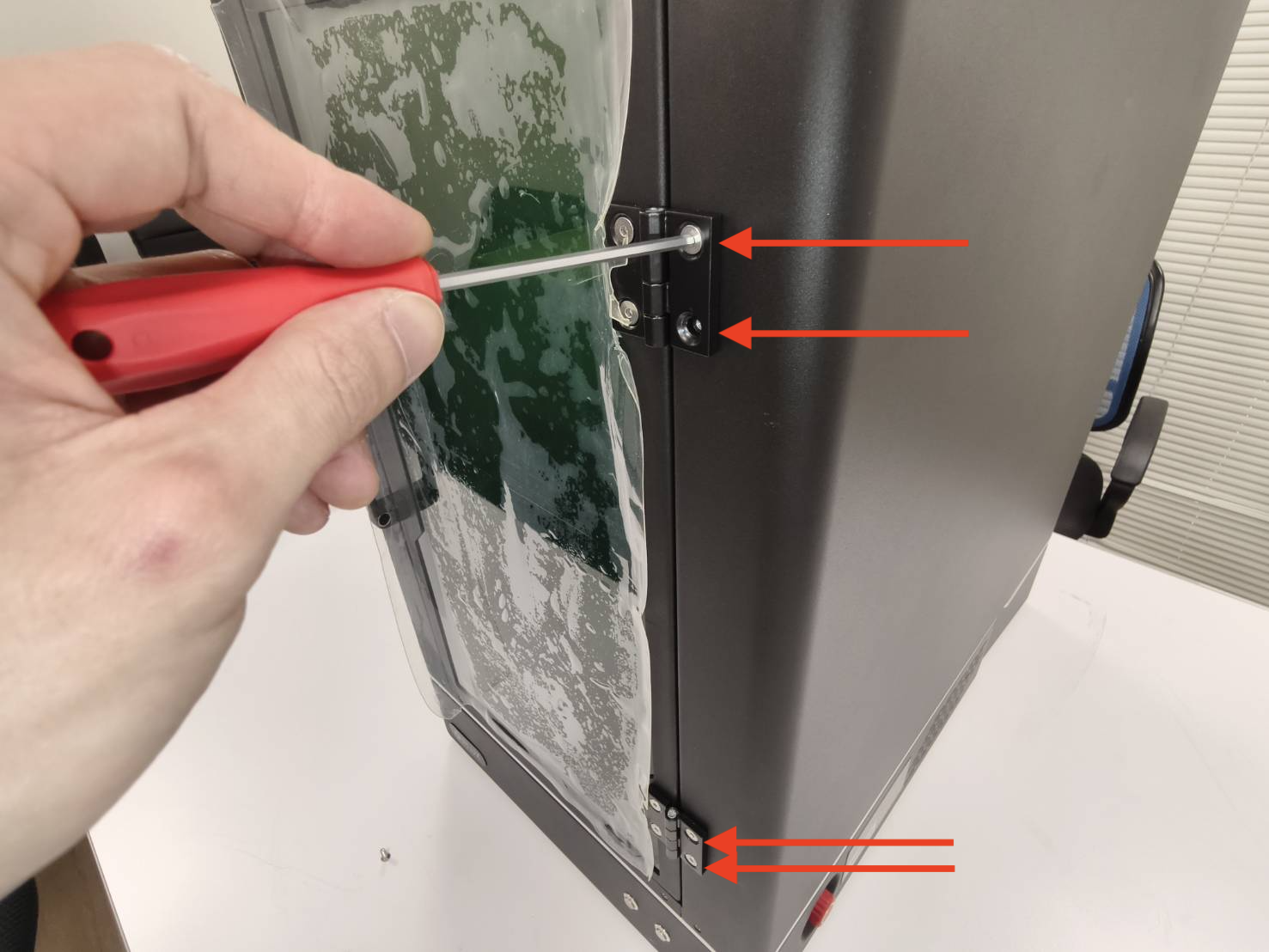

前面ドア（D）を取り付けます。

[S4] [M4*10 (3mm) 皿頭六角ボルト x 4本]

ステップ15

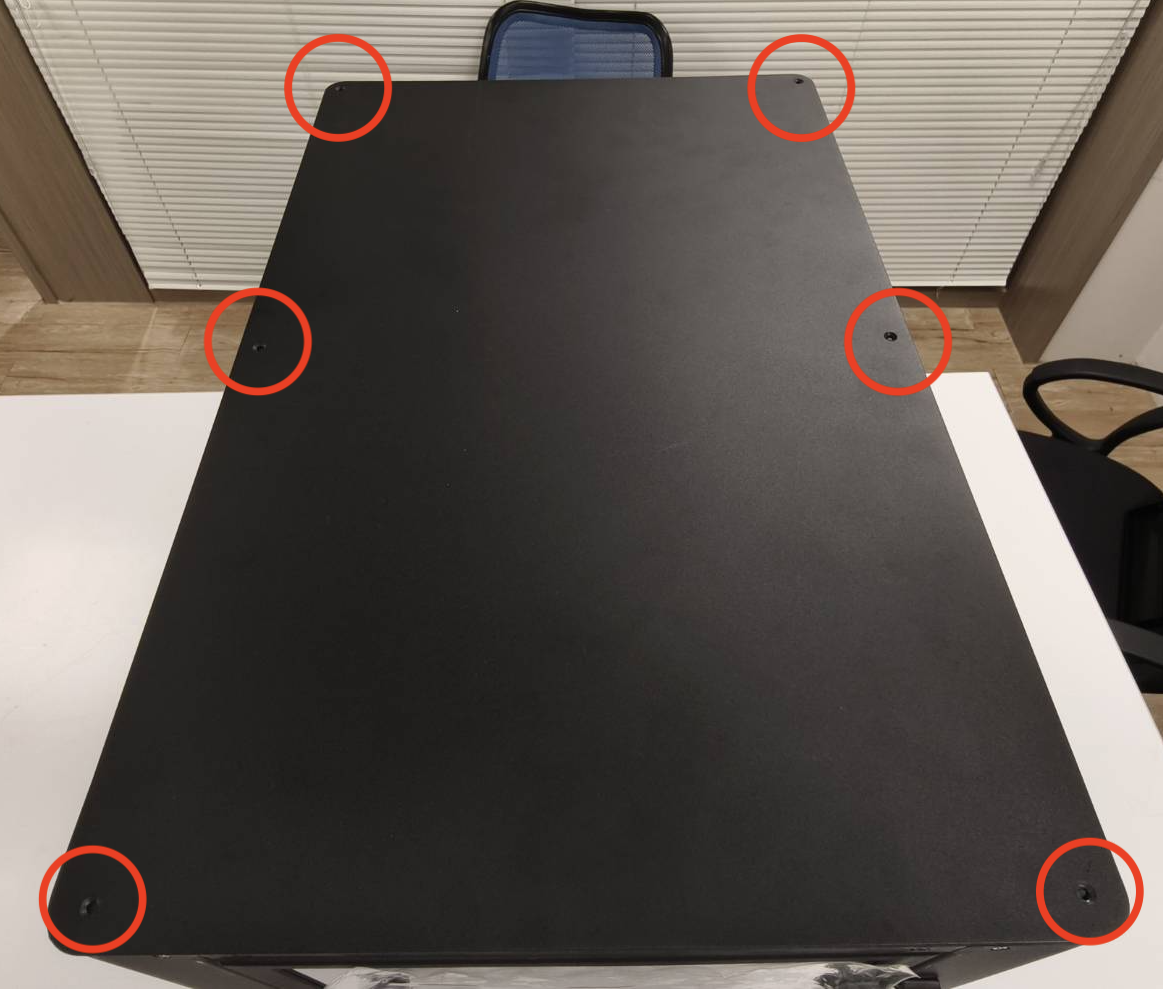

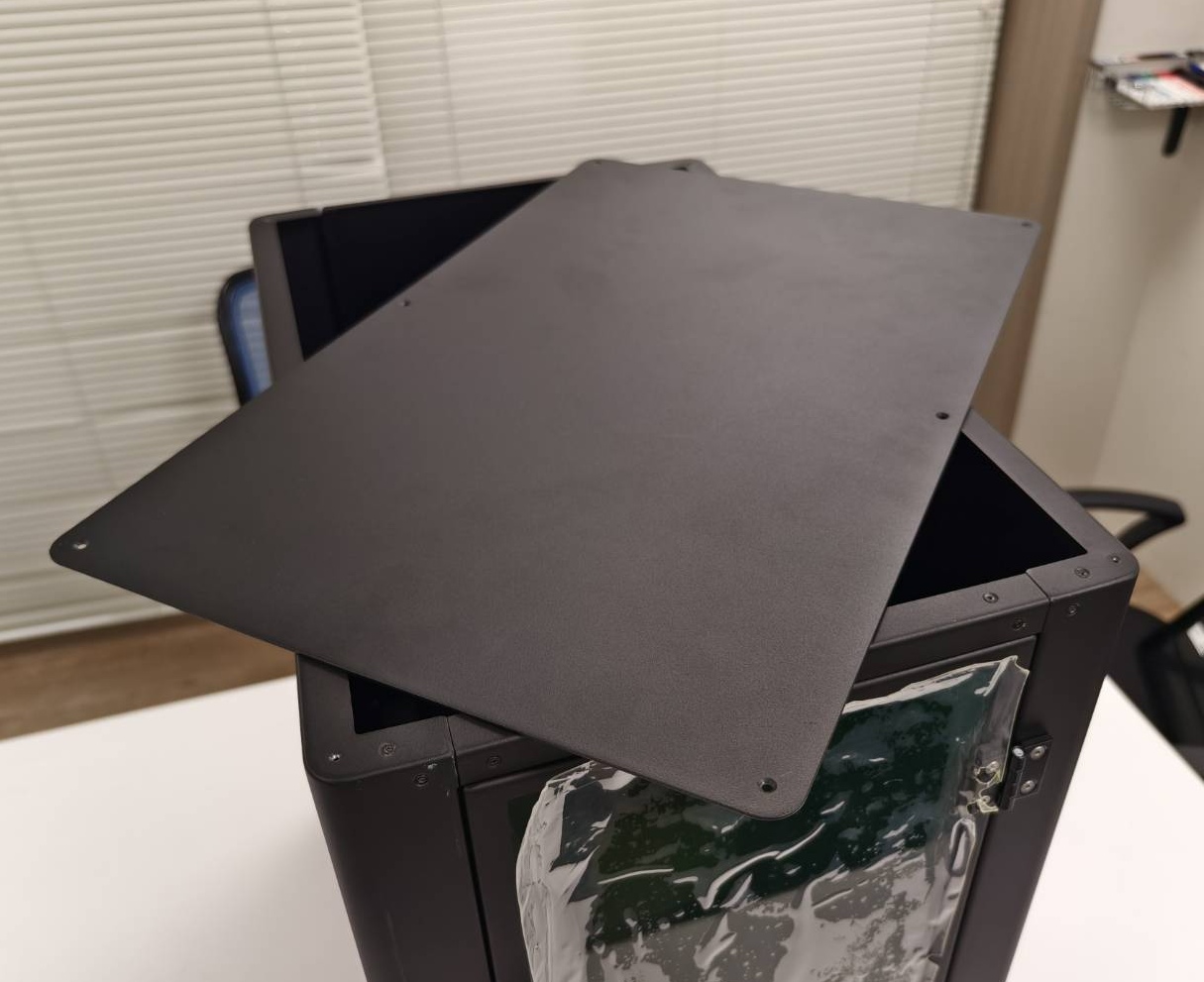

トップカバー（I）を本体に取り付けます。

[S2] [M4*8 皿頭六角ボルト x 6本]

ステップ16

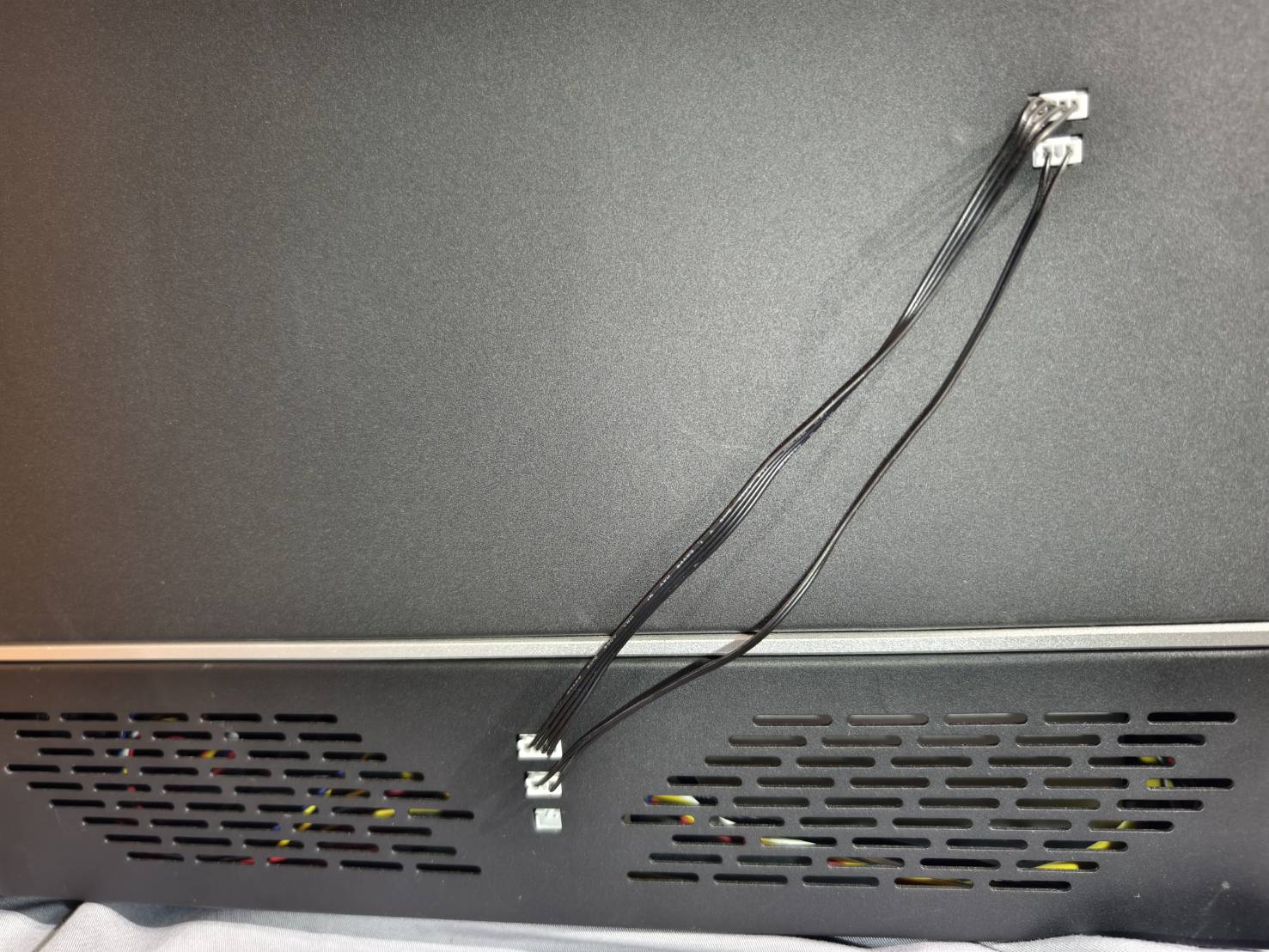

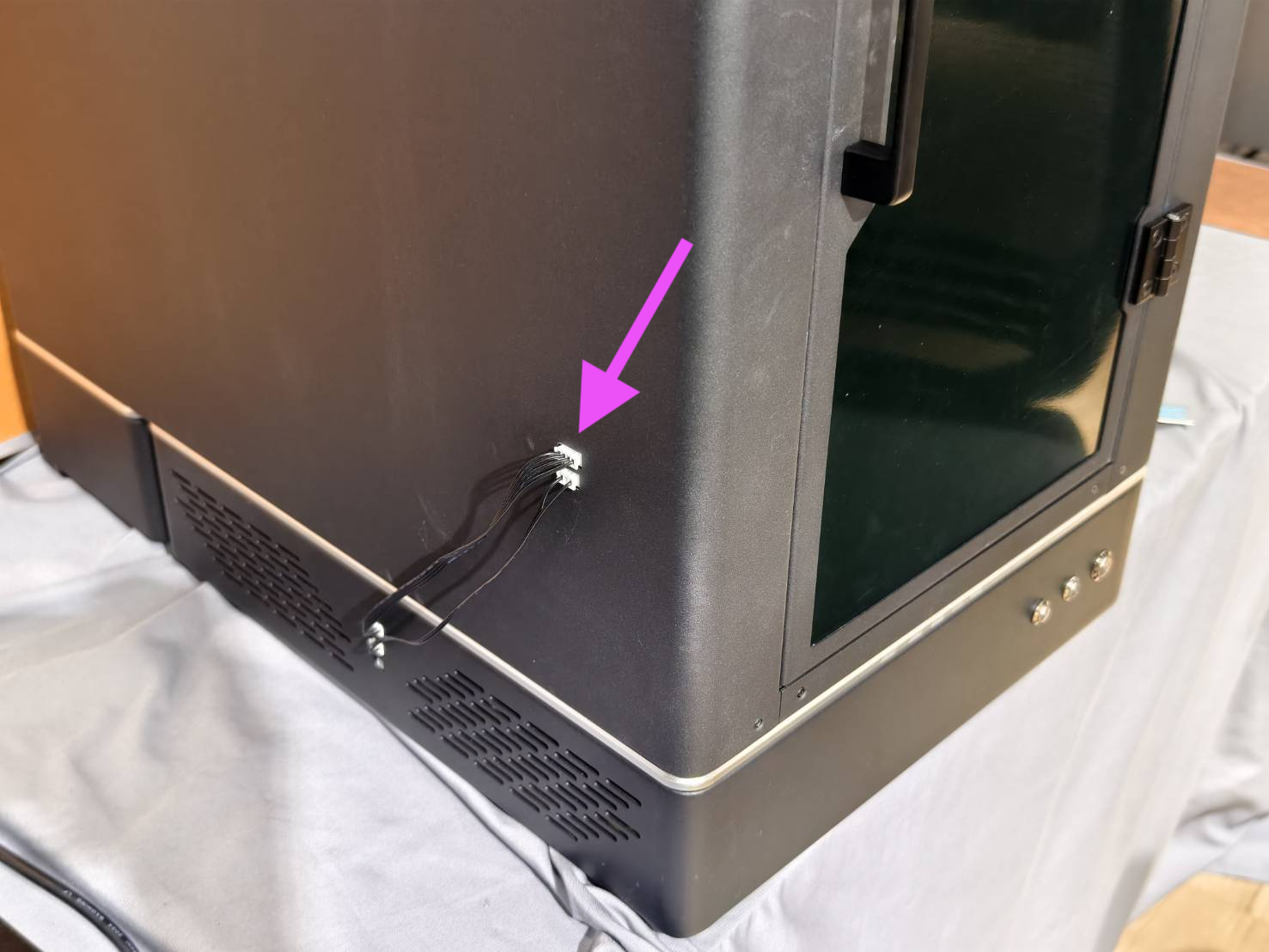

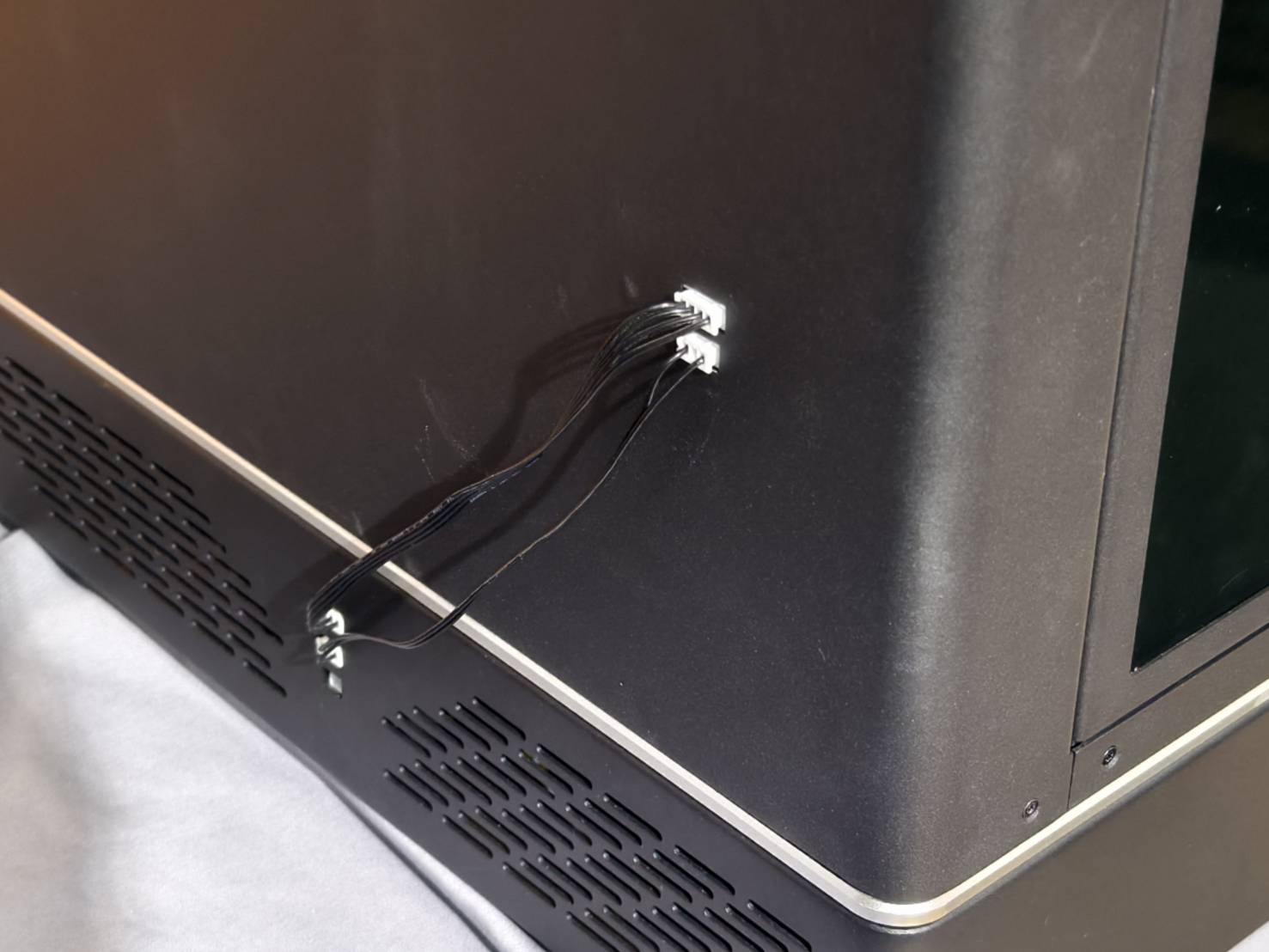

付属の2本のケーブル（JとK）を本体の左側に接続します。
