説明
この記事では、beamo II エクステンションベースアドオンのインストール手順をステップバイステップで説明します。
インストール作業は以下の手順に従って実行してください。
エクステンションベースに材料を配置する際の高さ情報は以下の通りです：
| ハニカムなし | |
| スロット1 | 23 ~ 50 mm |
| スロット2 | 51 ~ 58 mm |
| スロット3 | 81 ~ 110 mm |
| スロット4 | 111 ~ 140 mm |
| 引き出しなし | 141 ~ 155 mm |
| ハニカム付き | |
| スロット1 | 0 ~ 27 mm |
| スロット2 | 28 ~ 57 mm |
| スロット3 | 58 ~ 87 mm |
| スロット4 | 88 ~ 117 mm |
| 引き出しなし | 118 ~ 132 mm |

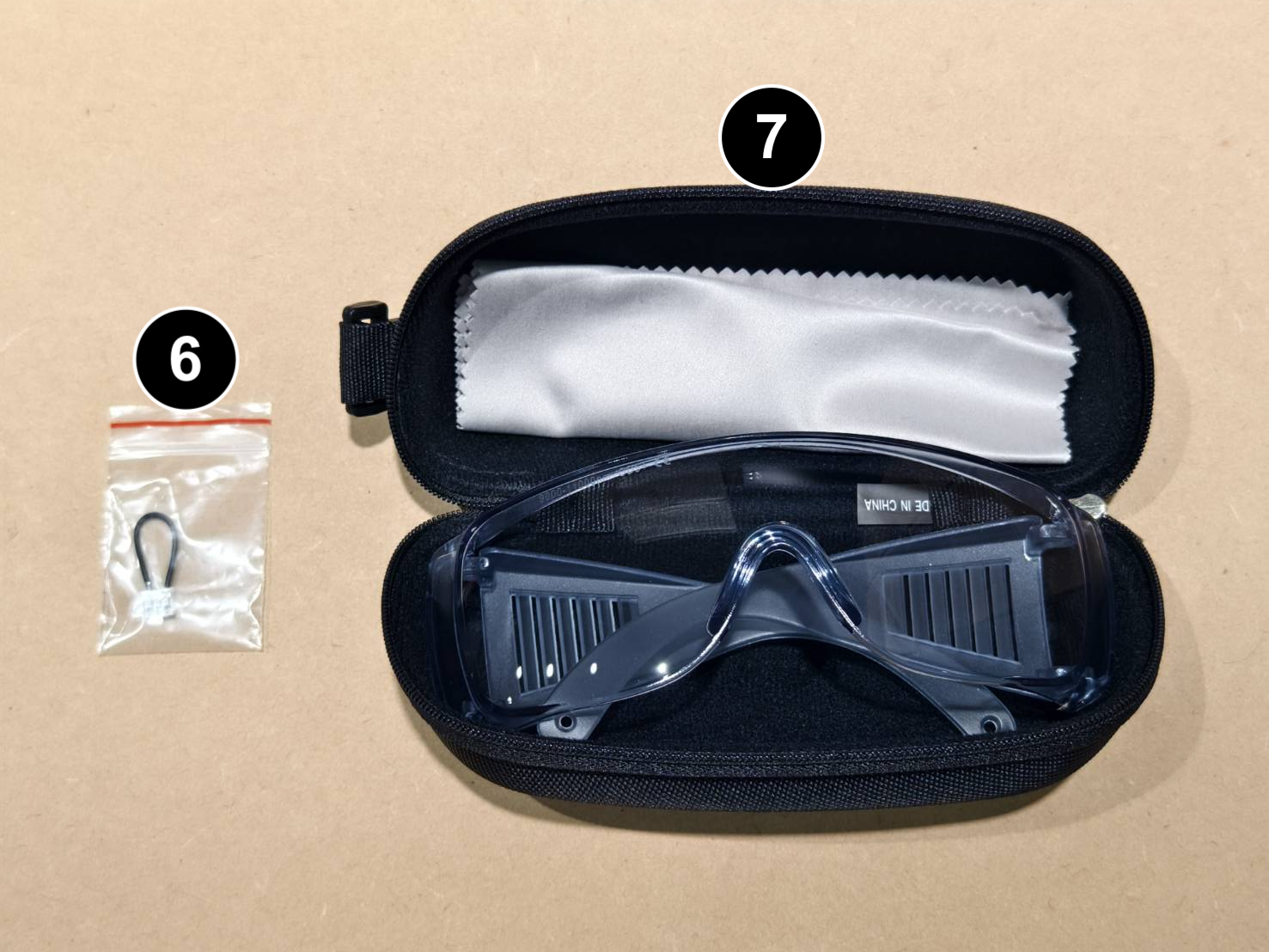

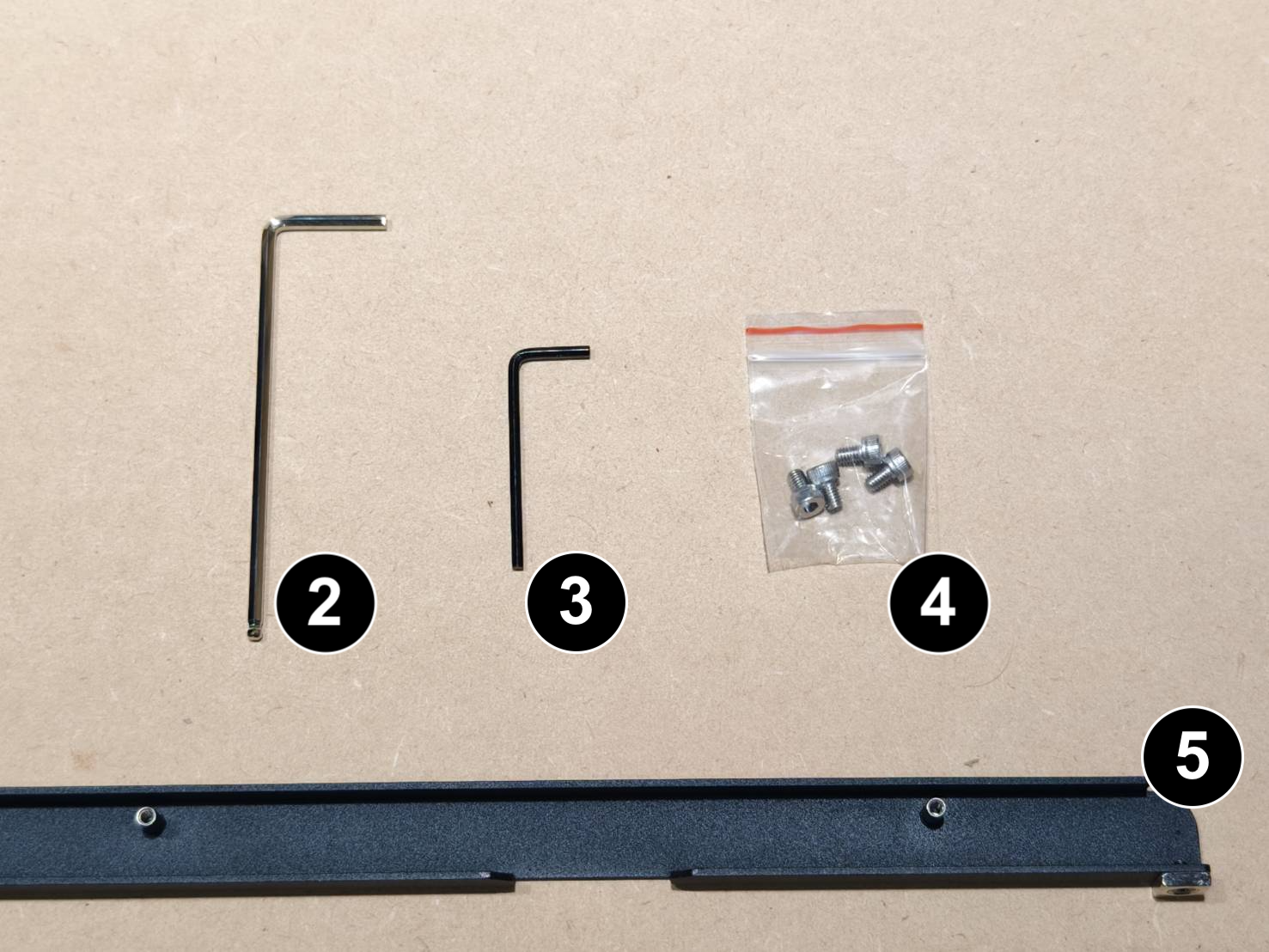

開梱：
# |
品目 | 数量 |
1 |

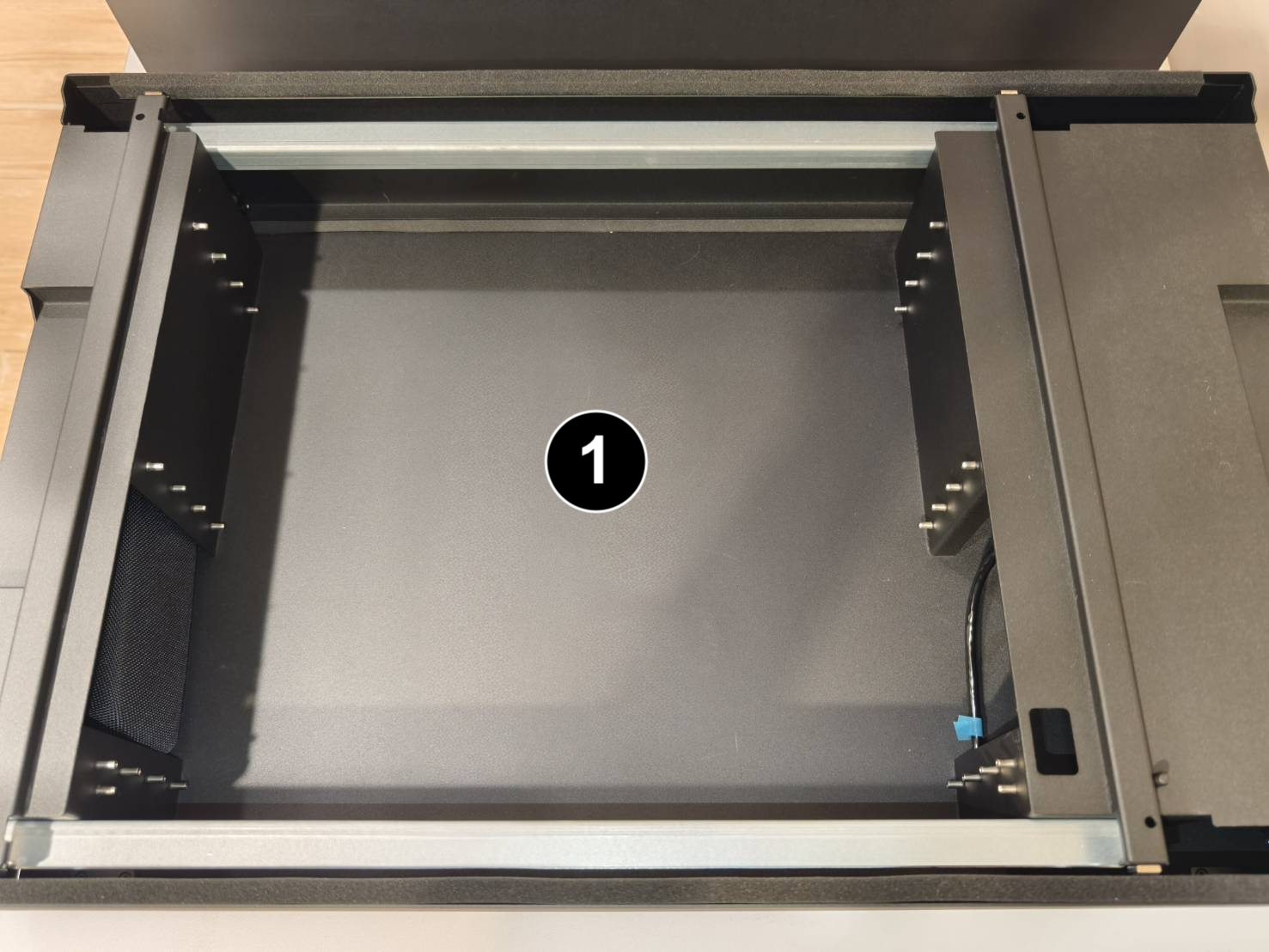

エクステンションベース | 1個 |
2 |
3mm六角レンチ | 2本 |
3 |
2.5mm六角レンチ | 1個 |
4 |
六角ネジ | 4本 |
5 |
引き出しハンドル | 1個 |
6 |

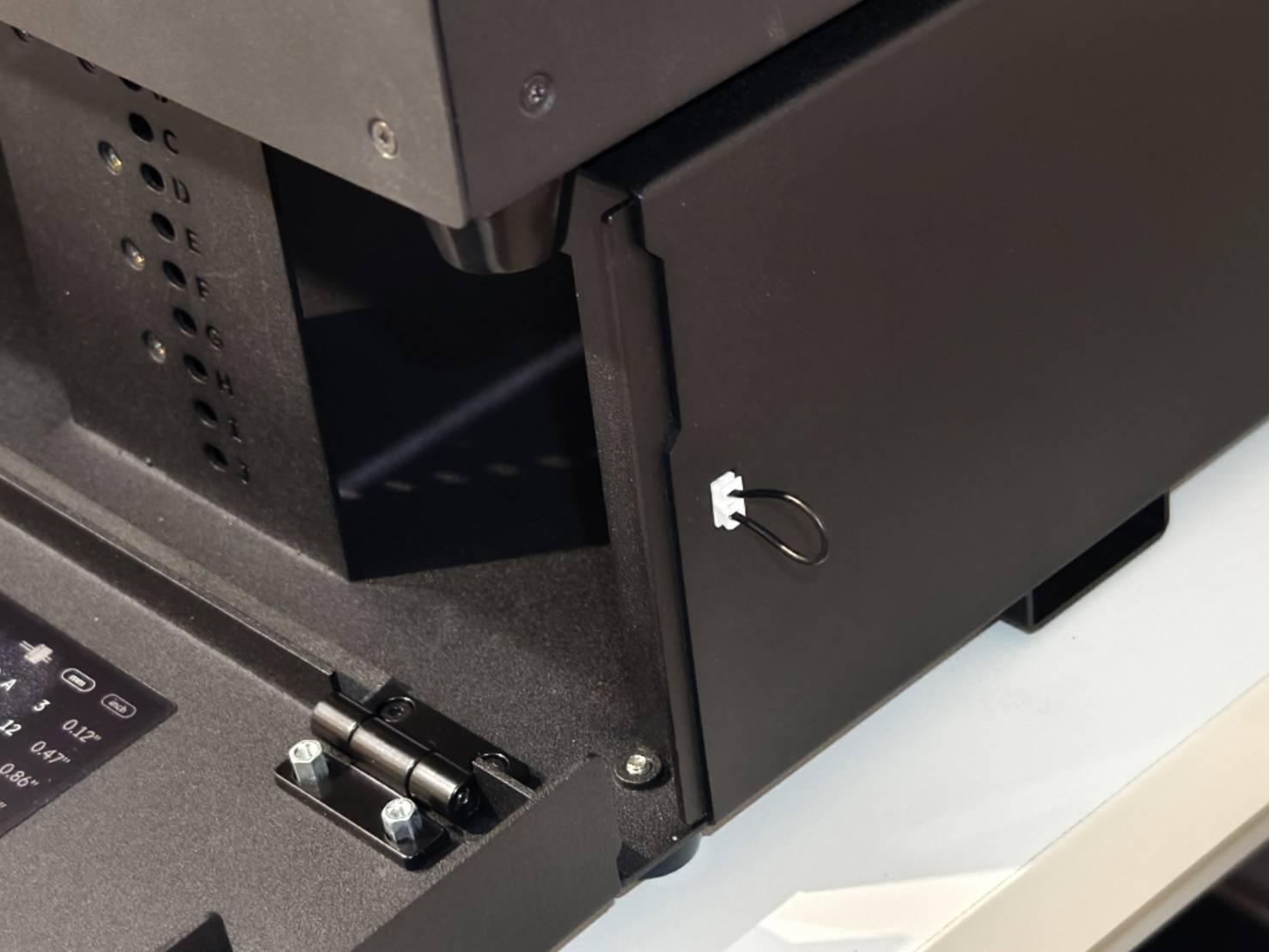

ジャンパー （オートフィーダーアドオンの取り付け、または拡張ベースの前面カバーと背面カバーを開ける必要がある用途に使用します。） |
1個 |
7 |
保護メガネ | 1個 |
8 |

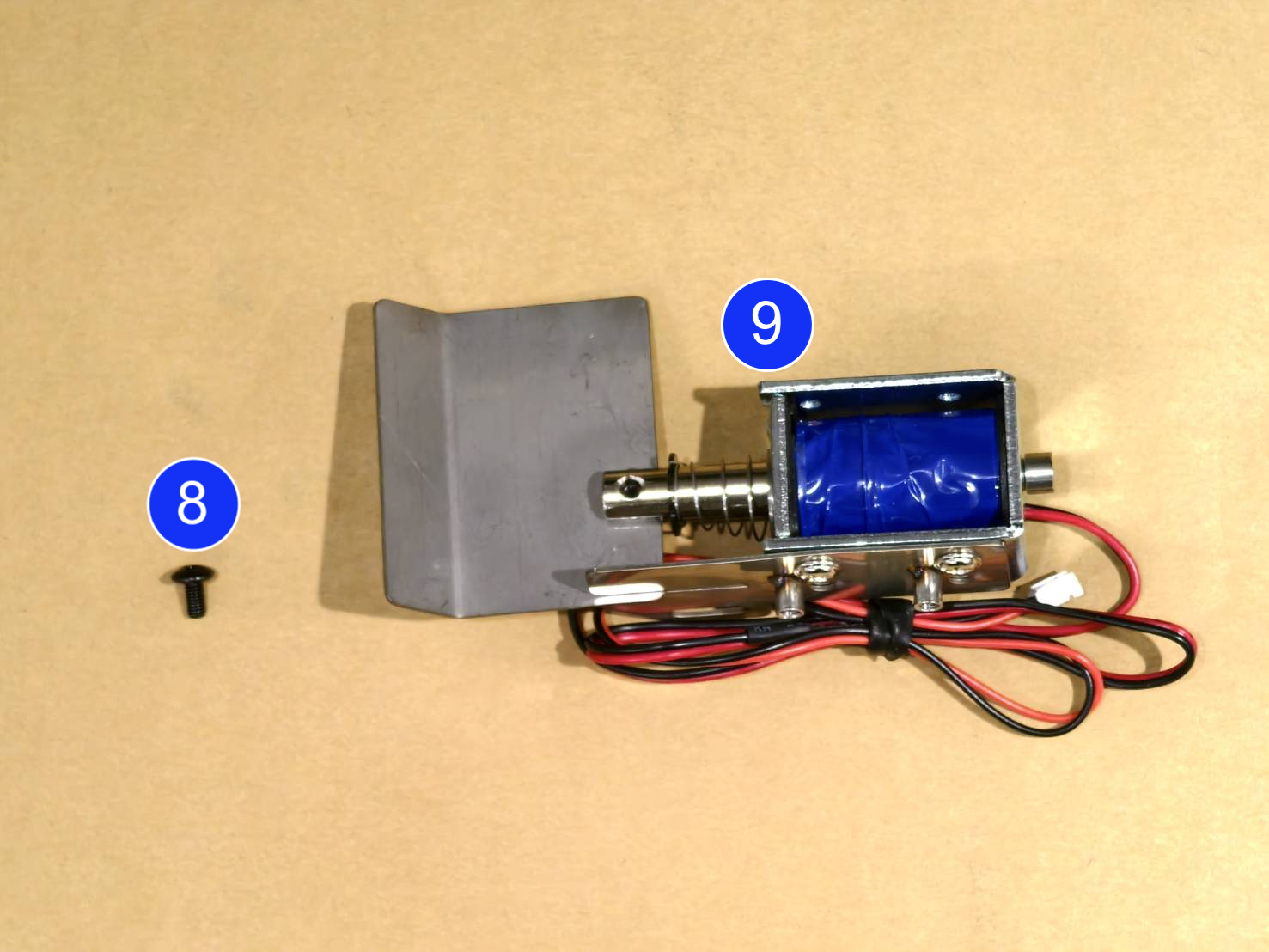

プラスネジ（クラス4レーザーの安全管理が必要な国/地域向け） | 1個 |
9 |
レーザーシャッターアドオン（クラス4レーザーの安全管理が必要な国/地域向け） | 1個 |
工具
# |
品目 | 数量 |
1 |

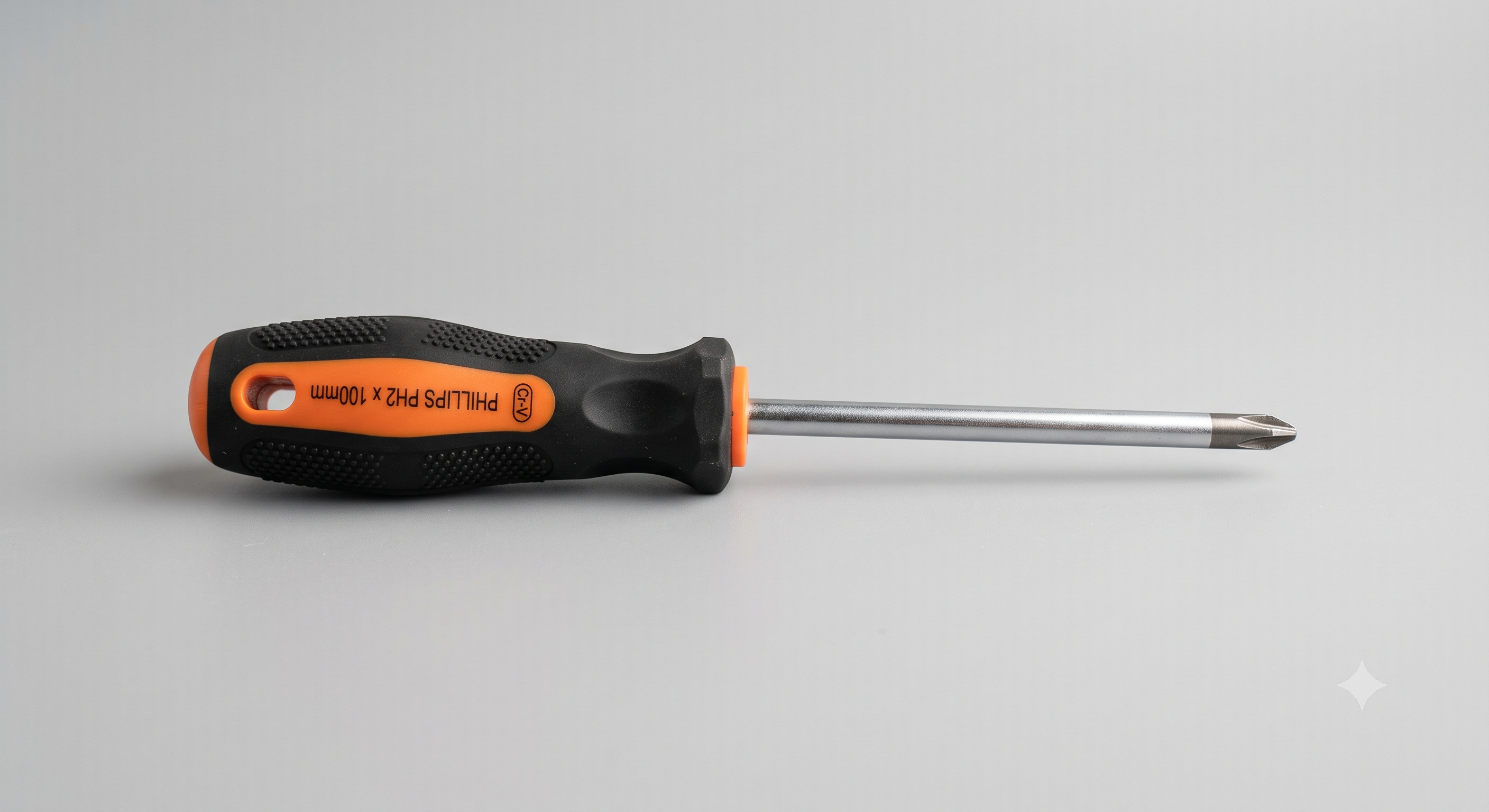

プラスドライバー（レーザーシャッター取り付け時に使用、オプション） | 1個 |
ステップ 1

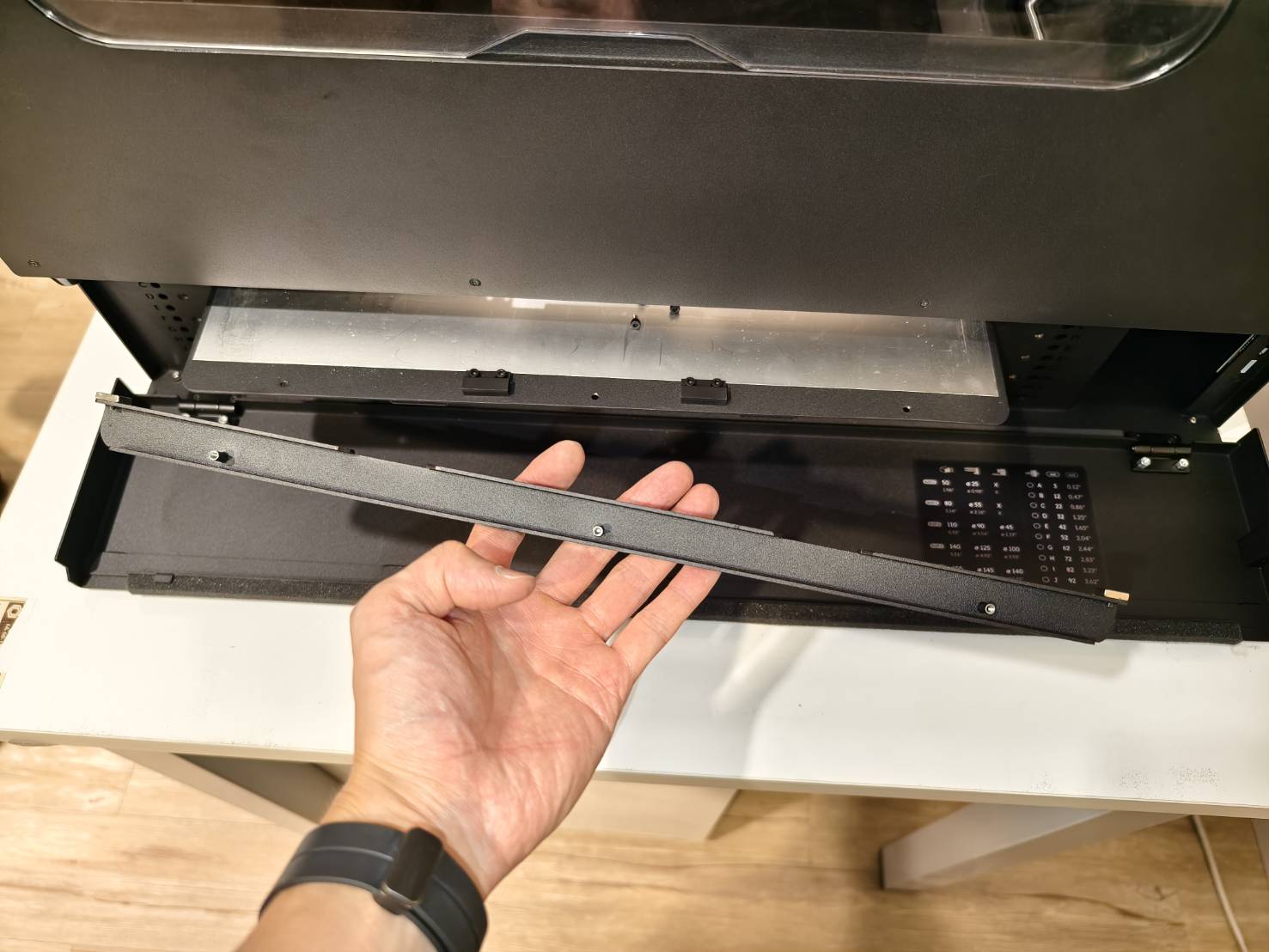

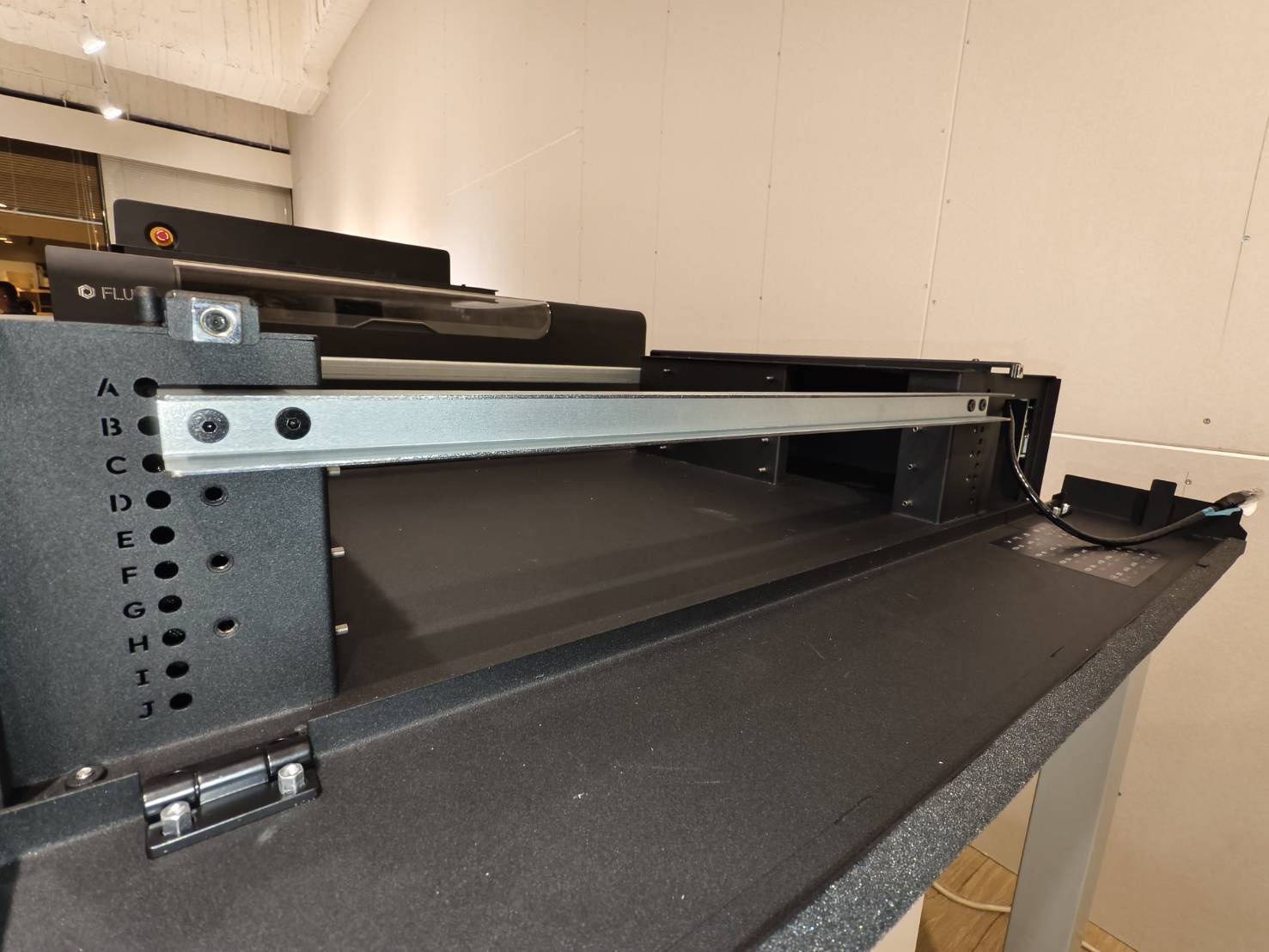

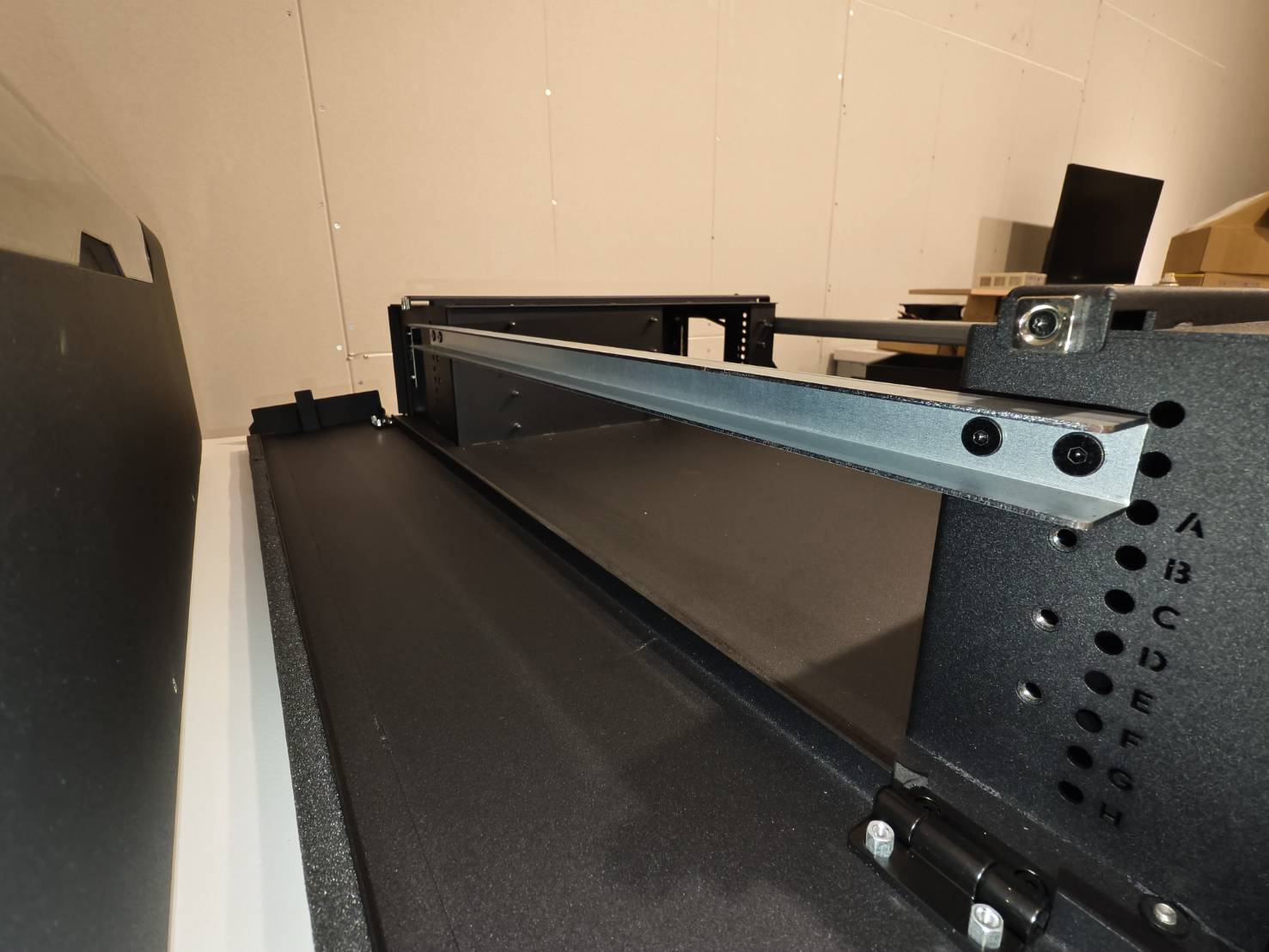

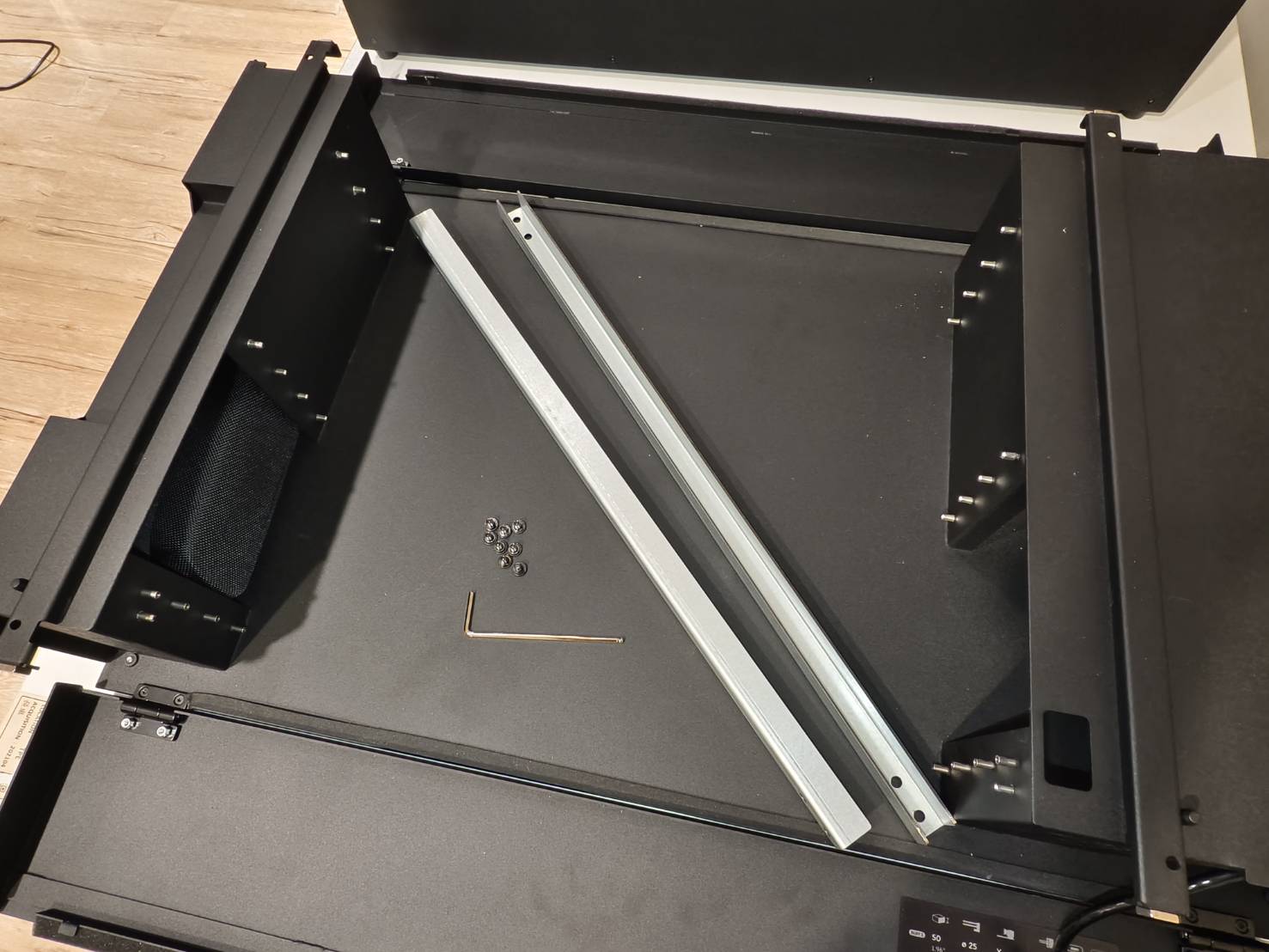

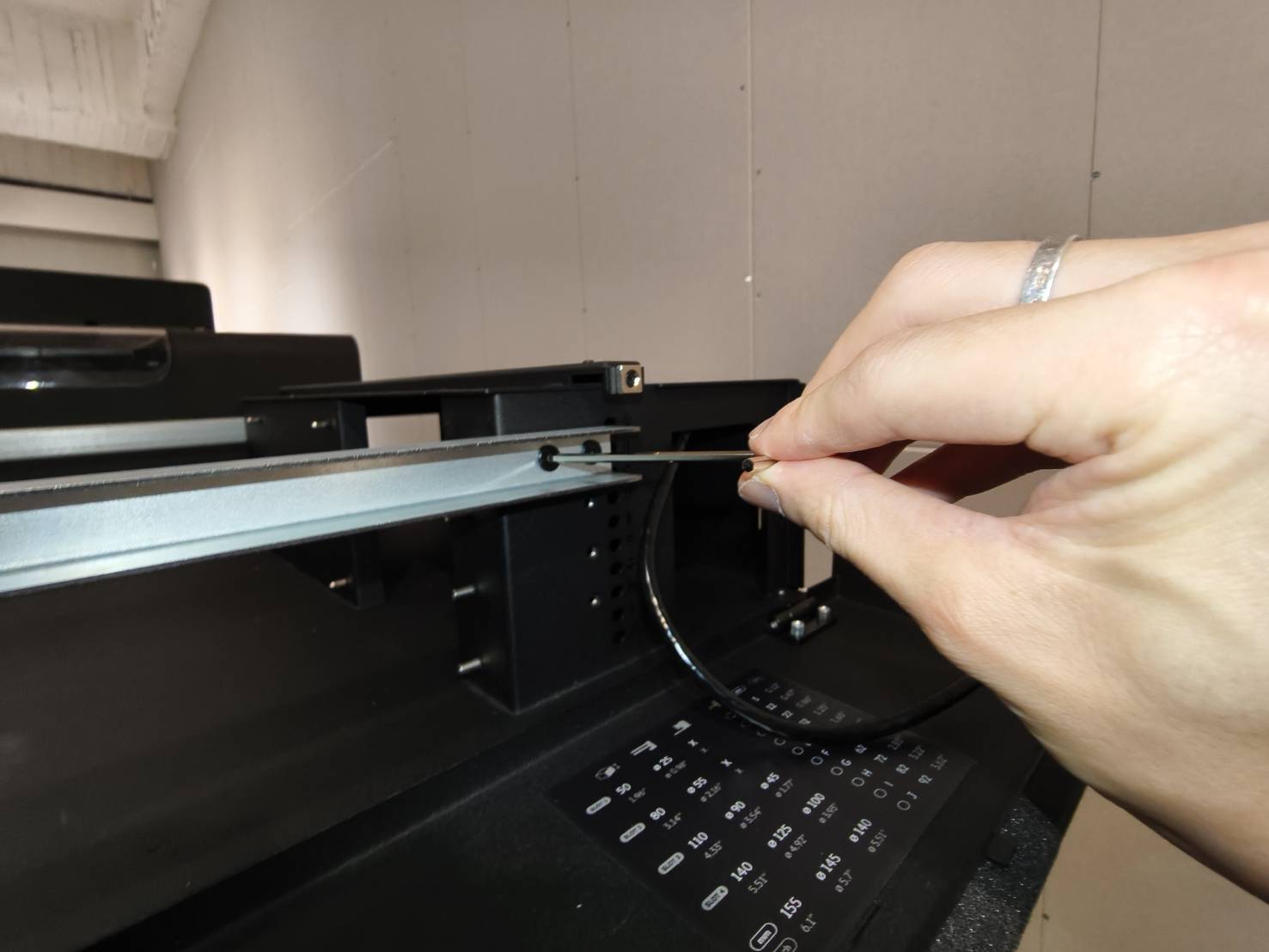

ベース本体の前面および背面カバーを開き、金属製リテーナーを取り外します。
ステップ 2

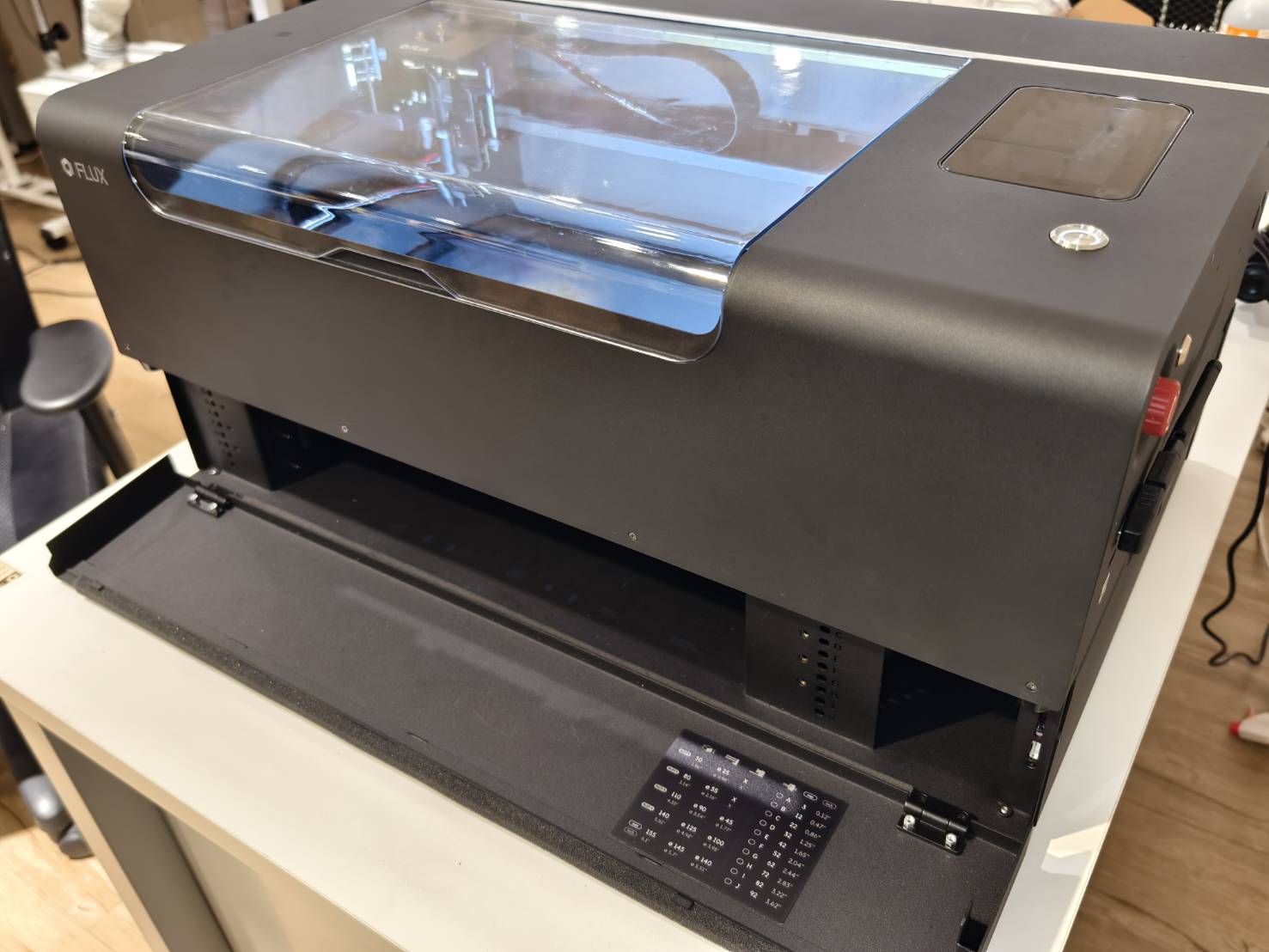

エクステンションベースに機械を設置します。2人での作業を推奨します。
ステップ 3

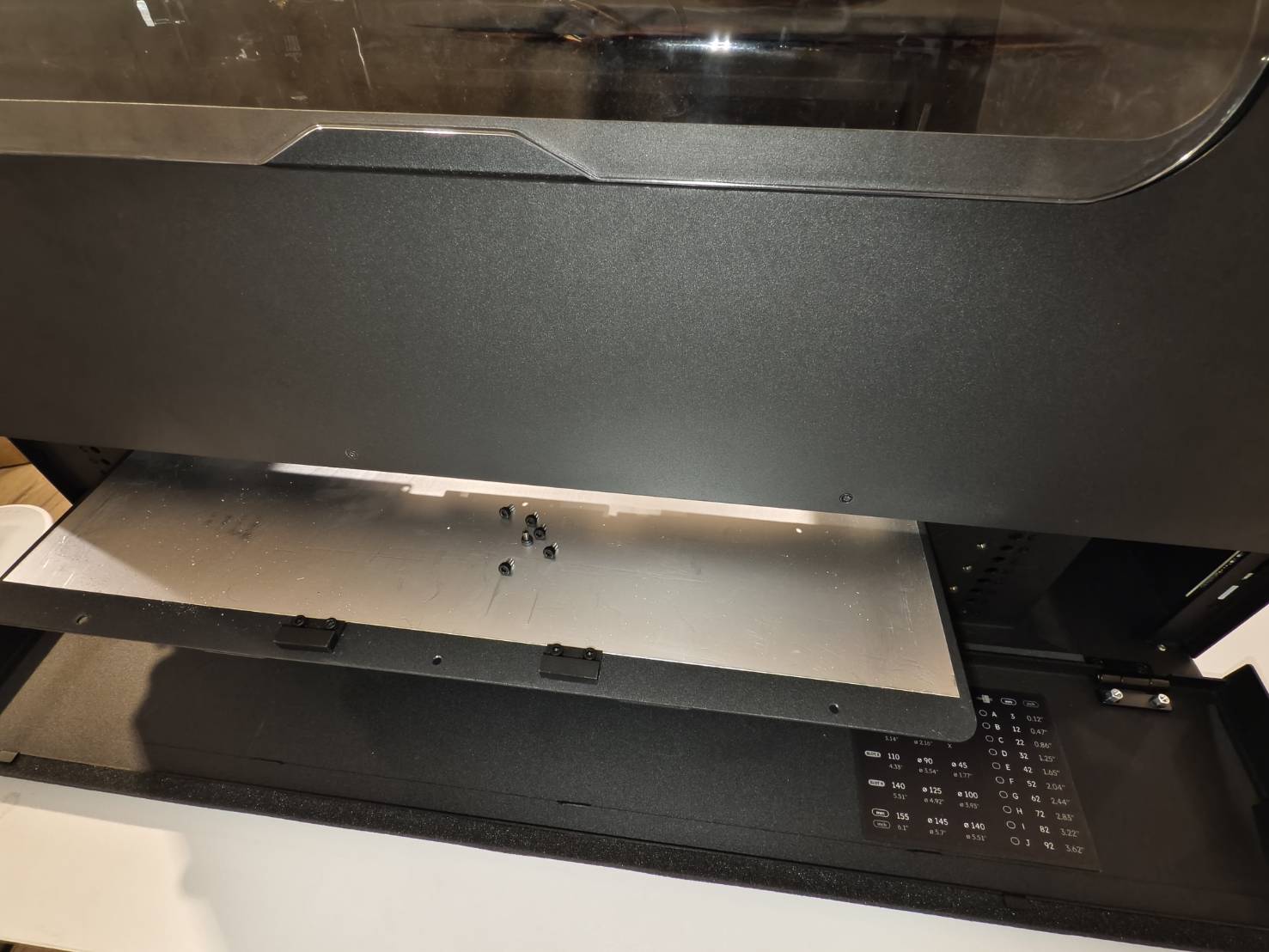

機械の底板の6本のネジを取り外し、底板を取り外します。
後の作業のため、ネジを安全に保管してください。
ステップ 4

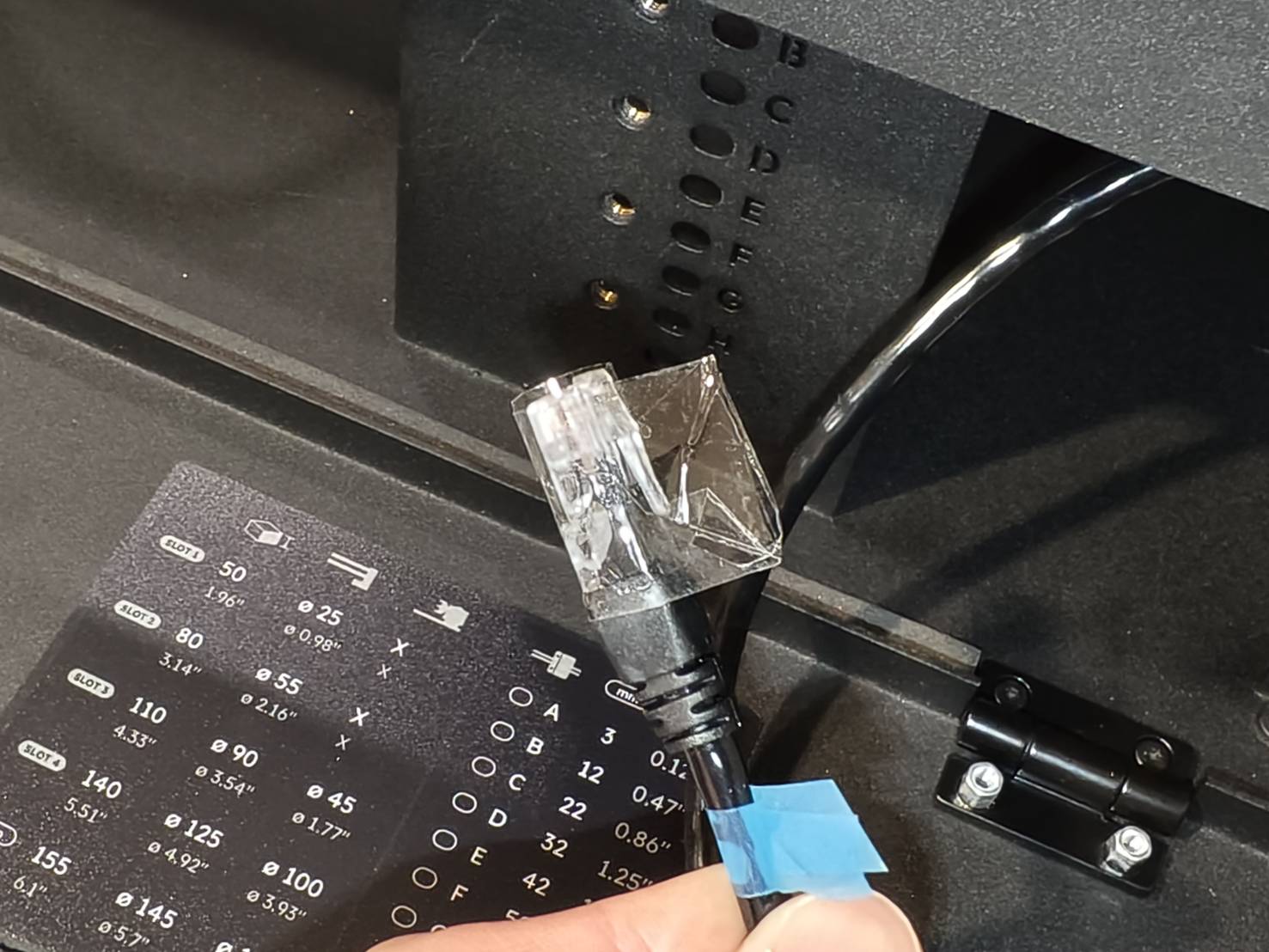

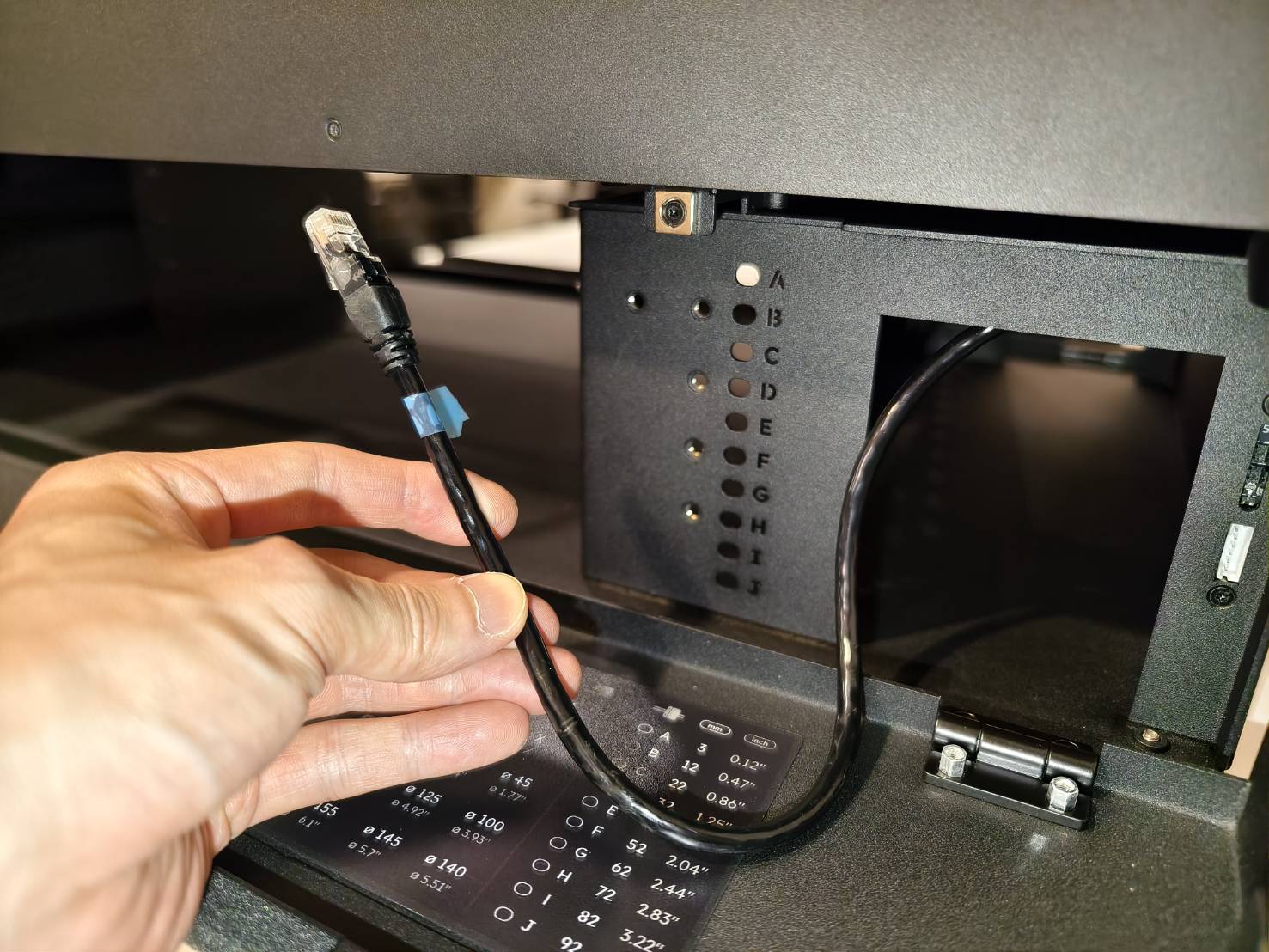

- エクステンションベース内のRJ45ケーブルを確認します。

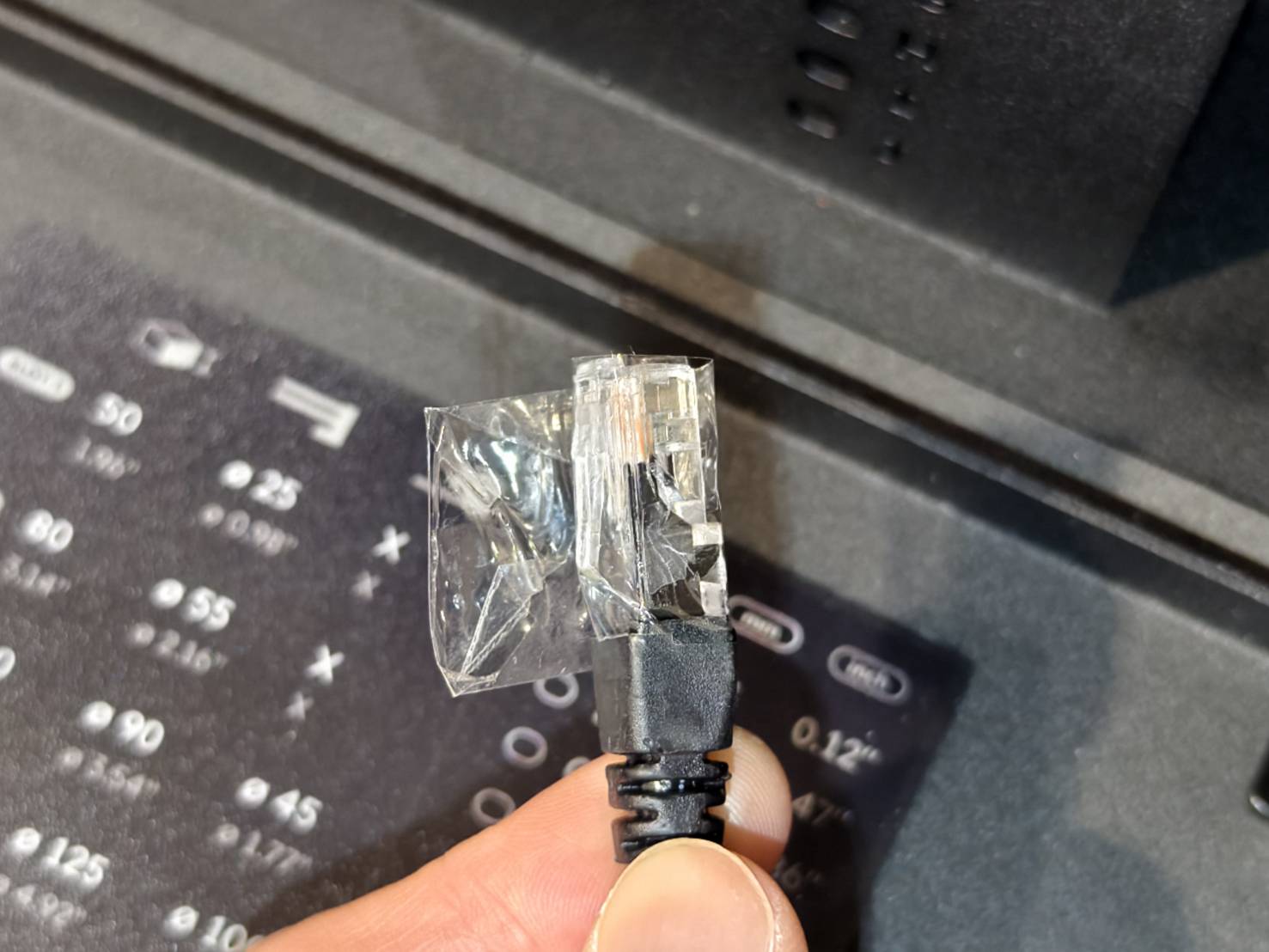

- RJ45ケーブルのコネクタ部分をテープで巻きます。これはクリップの損傷を防ぐためです。
ステップ 5
RJ45ケーブルをベースと機械内部の穴に通します。
RJ45ケーブルはフレーム側、つまりシルバーシャフトの外側に配置する必要があります。
ステップ 6
テープを取り外し、RJ45ケーブルを機械内部のソケットに接続します。
ステップ 7

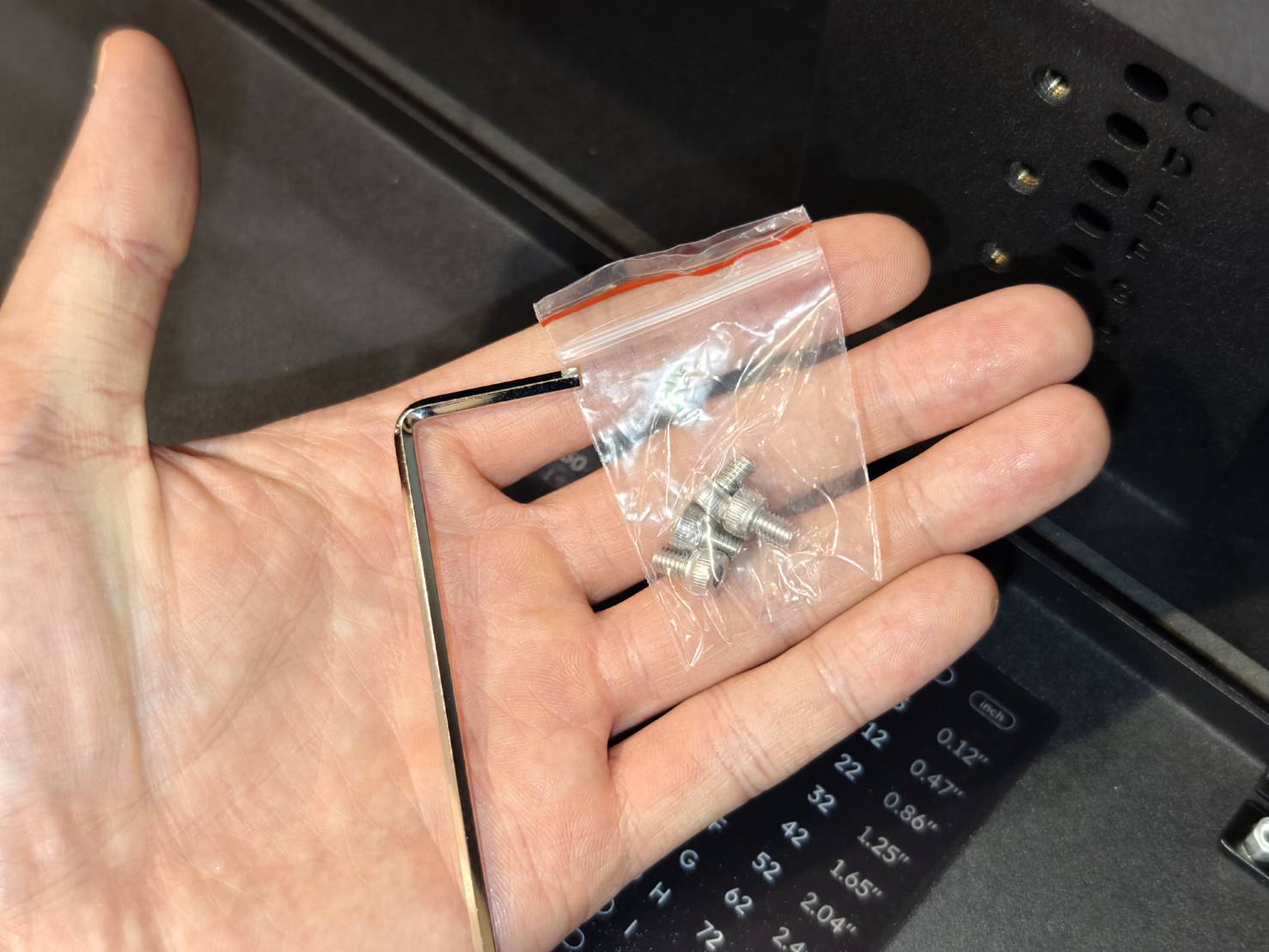

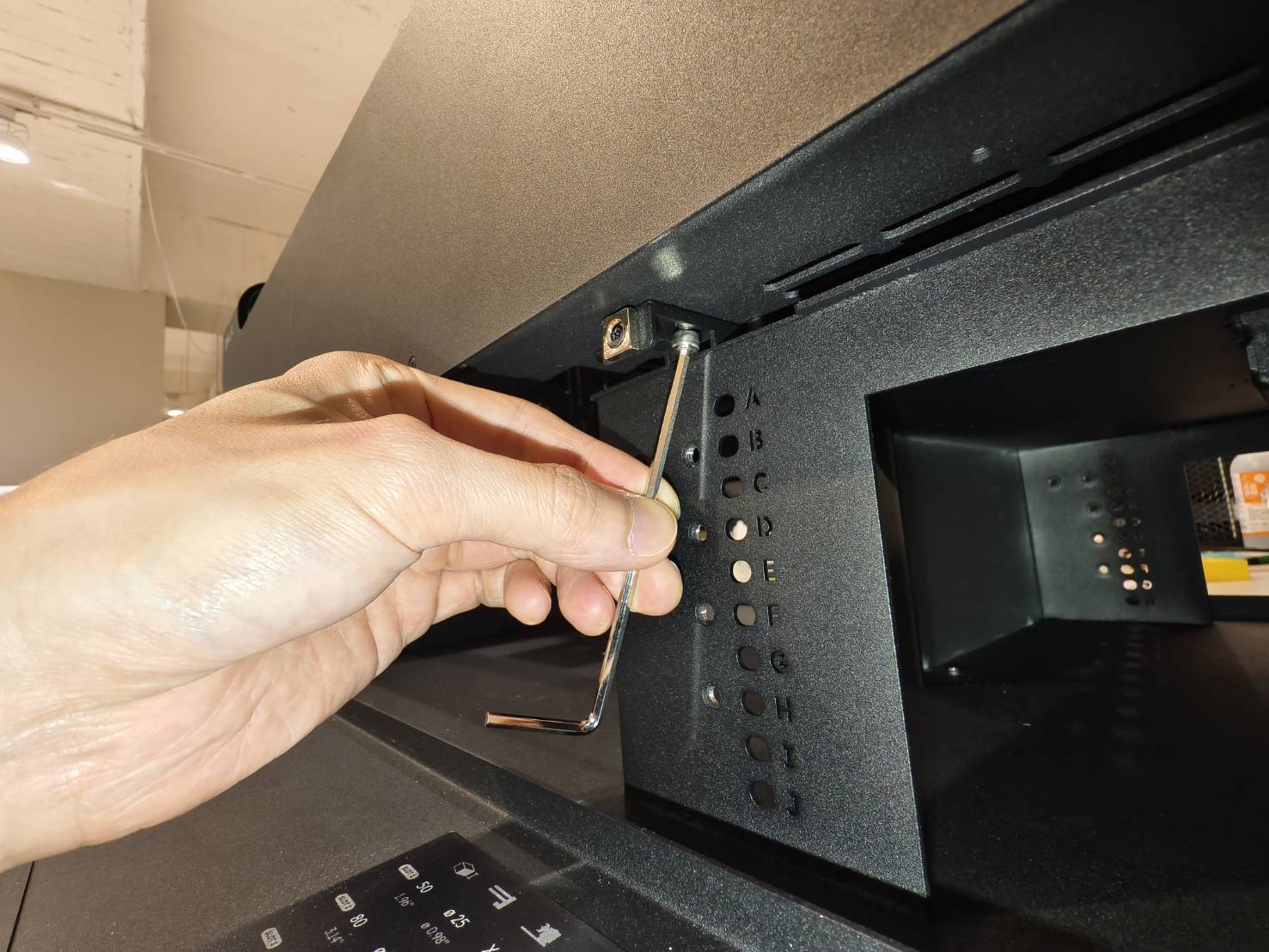

アドオンに付属の六角レンチとネジを使用して、機械とエクステンションベースを固定します。
ステップ8
本体の底板を本体に戻し、底板から取り外した3本のネジを探します。
ステップ9
引き出しのハンドルを探します。プレートに取り付けてください。
|
**注意** お住まいの国や地域にクラス4レーザーに関する特定の安全規制がない場合は、ここで作業を終了できます。 このレーザーシャッターアドオンが同梱されている場合は、取り付けが必要です。 |

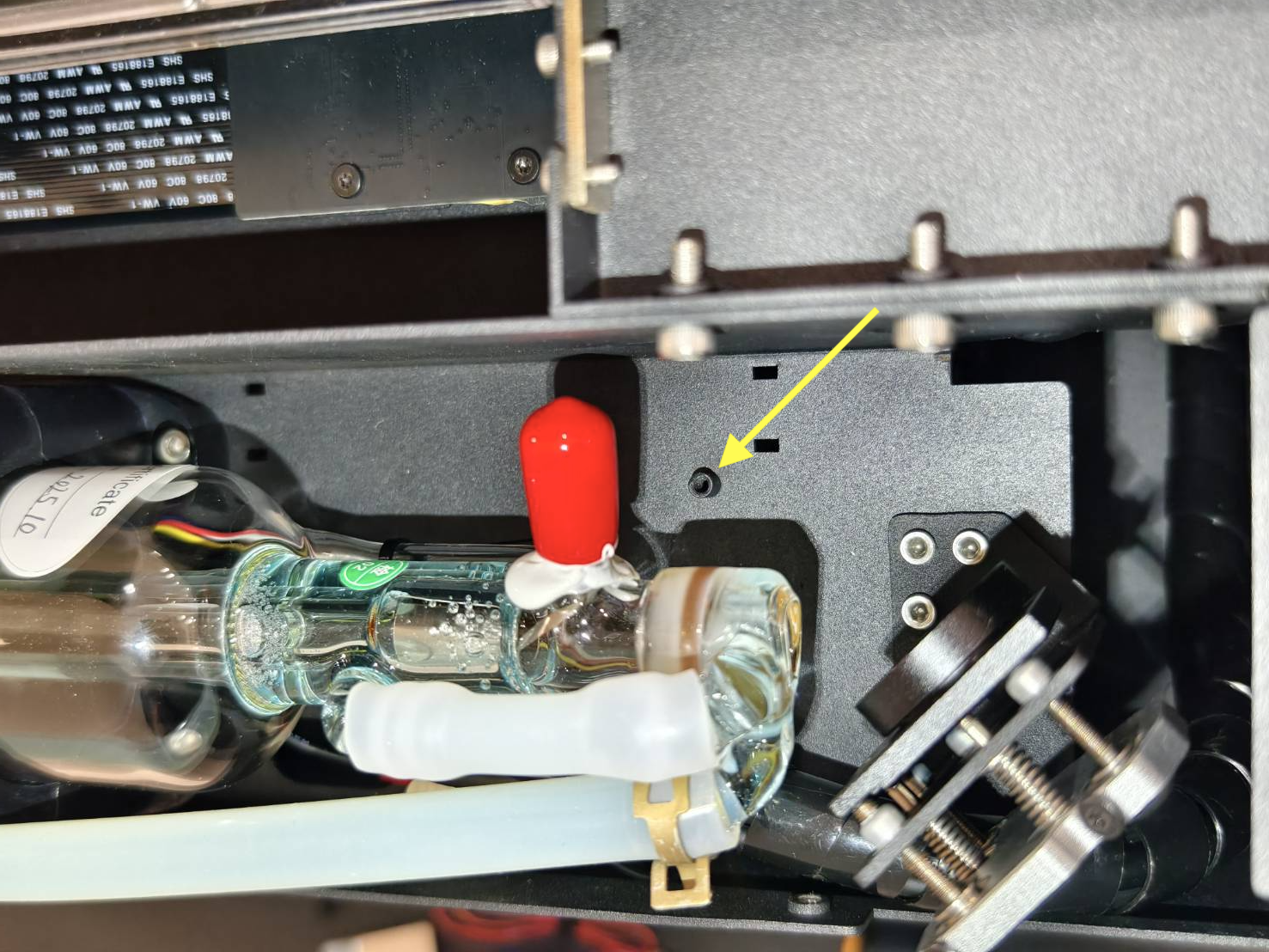

| アドオンとネジ | スタッド位置 |
ステップ 13

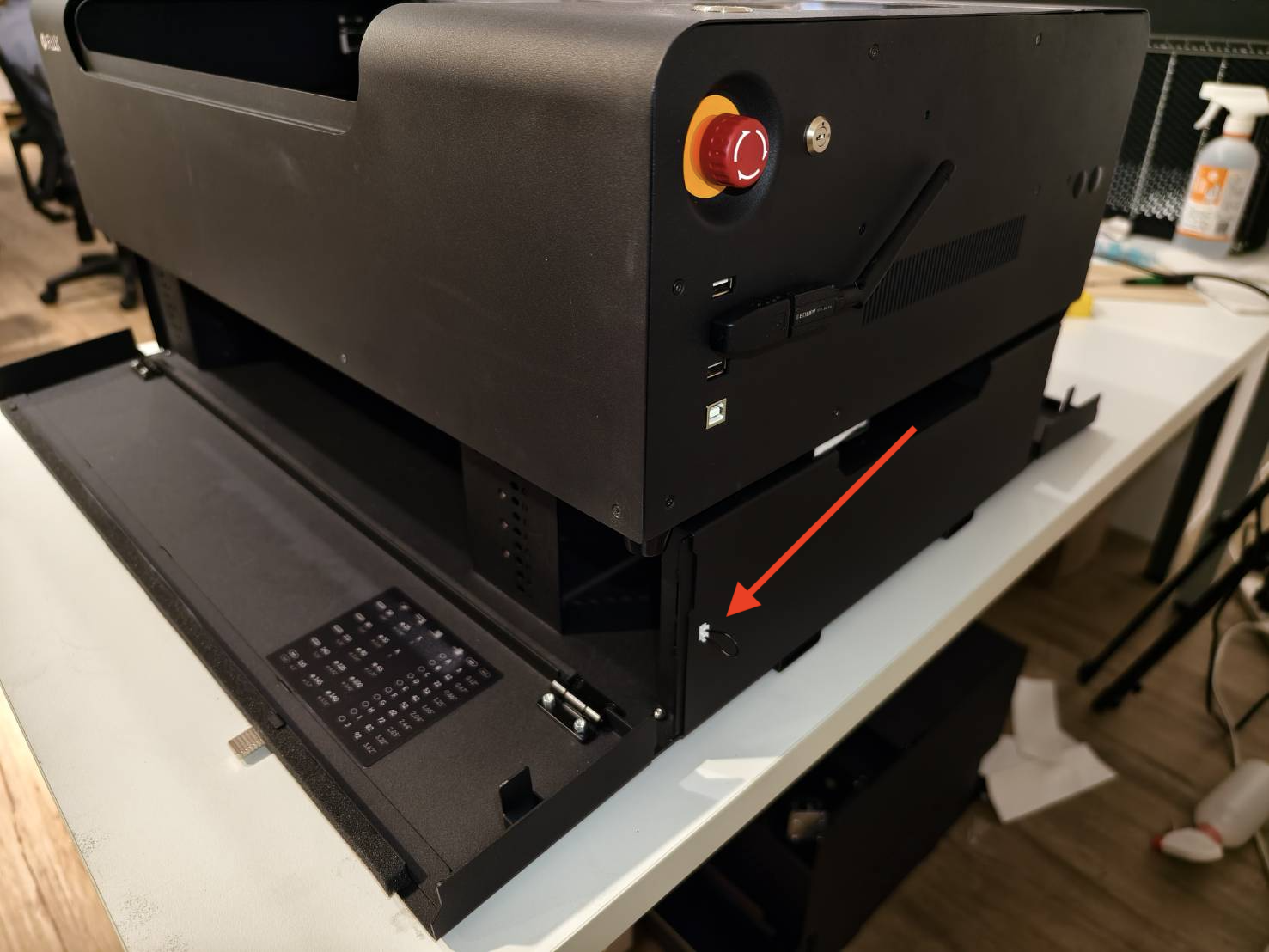

ケーブルを本体の反対側にある小型基板に接続します。
ステップ 14
背面カバーを取り付け直します。
#END
