beamo II - 2W IR赤外線レーザーアドオン - キャリブレーションガイド

⚠︎ Beam Studioとbeamo IIのファームウェアが最新バージョンに更新されていることを確認してください。

説明

この記事では、2W IR赤外線レーザーアドオンのキャリブレーション手順をご案内します。


カメラキャリブレーションが必要な場合
1. モジュールを初めて使用する時。
2. 機器を移動した時。
3. カメラプレビューと実際の彫刻位置にずれがある時。

注意：
カメラプレビュー機能を初めて使用する際は、カメラキャリブレーションが必要です。

ステップ1 - Beam Studioとファームウェアのバージョンを確認

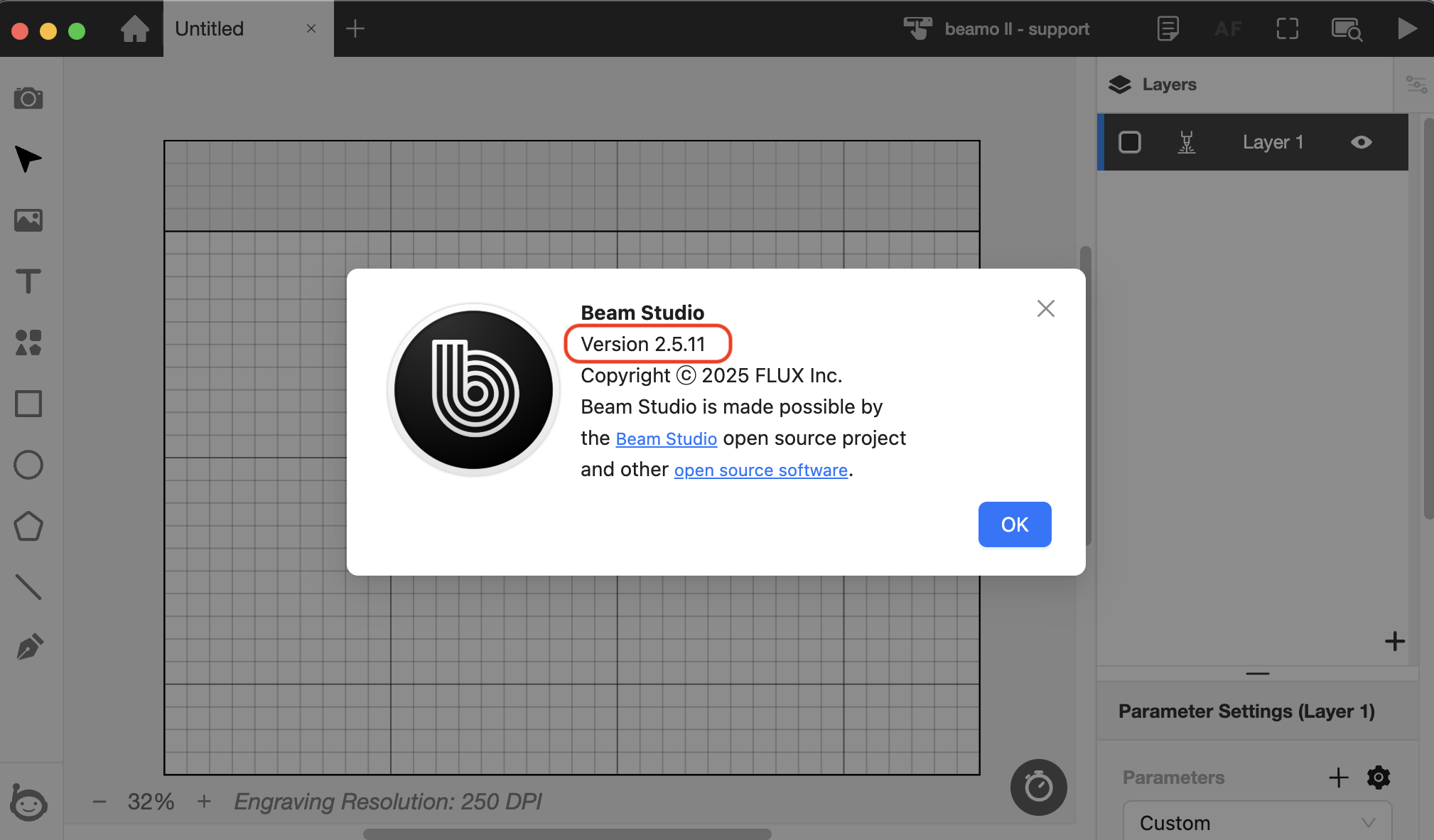

• 必要なソフトウェアバージョン：Beam Studio 2.5.11 以上（ダウンロードリンク)


• 必要なファームウェアバージョン： 6.1.6 以上（ダウンロードリンク)

ステップ2 - 準備

準備する材料：

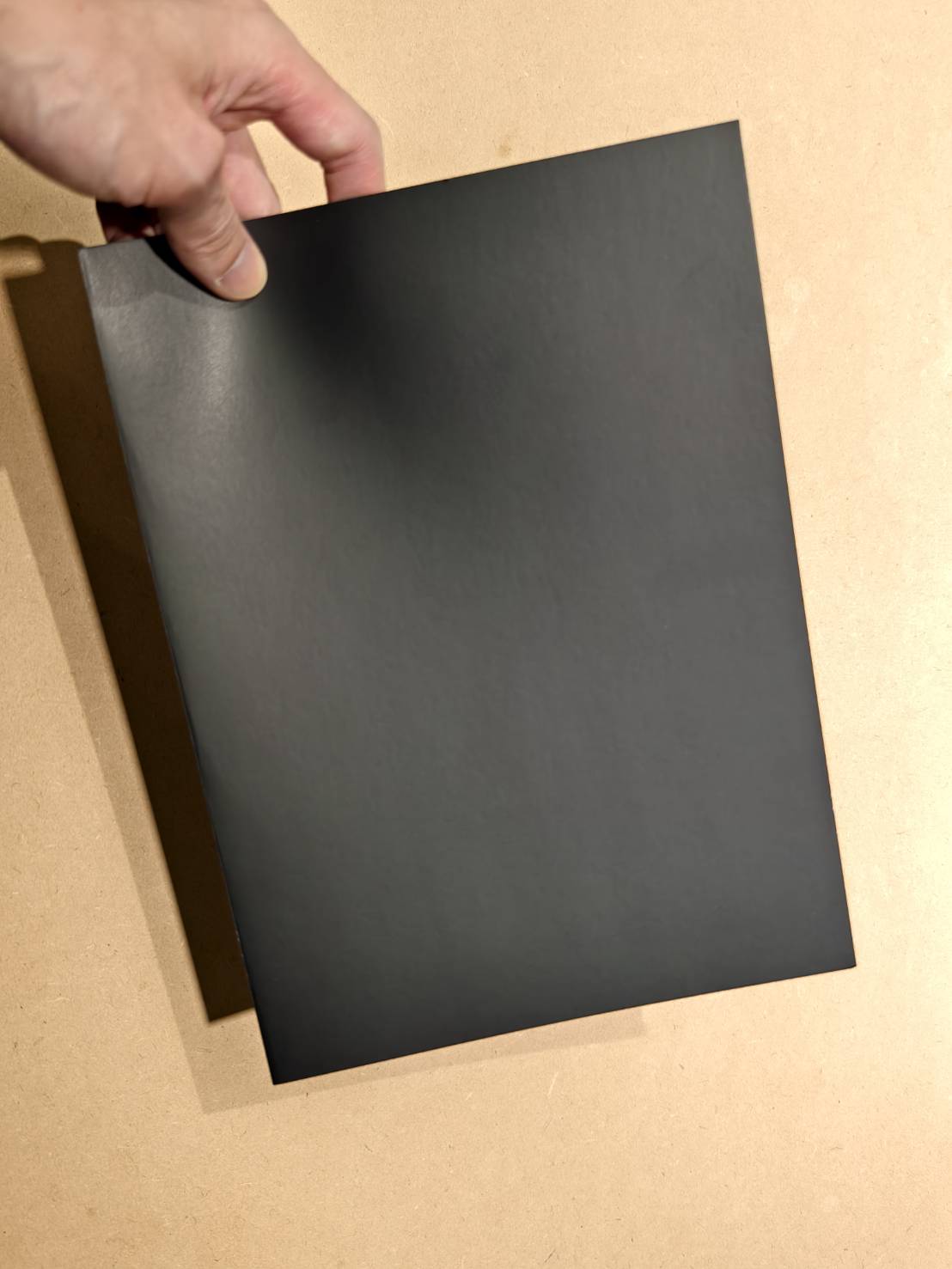

A4サイズの黒いブリストルボード/紙、黒い紙、または黒いアクリル板。

ステップ3 - 黒い紙を配置する

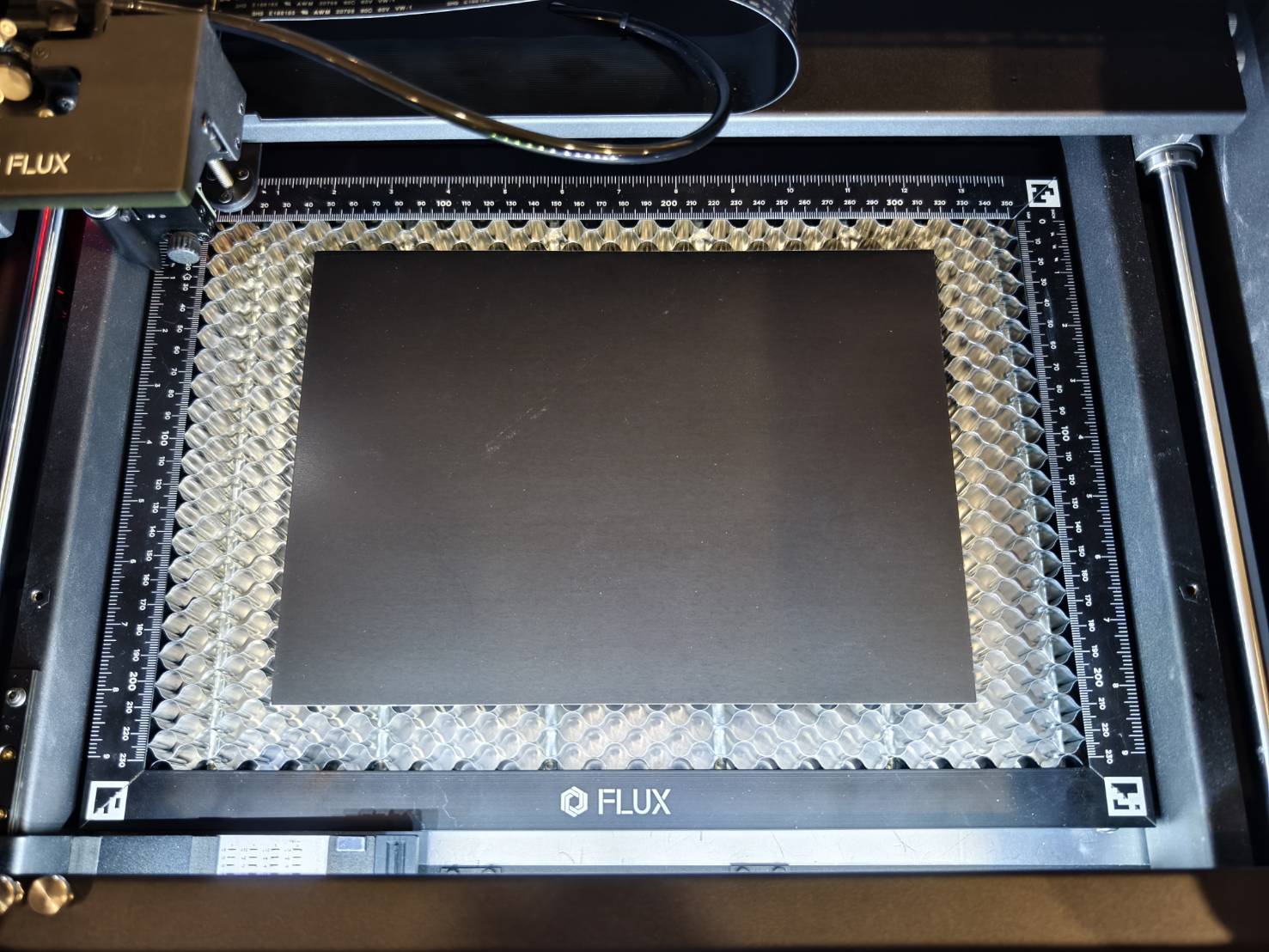

黒い紙を作業エリアの中央に配置します。

ステップ4 - オートフォーカスを実行する

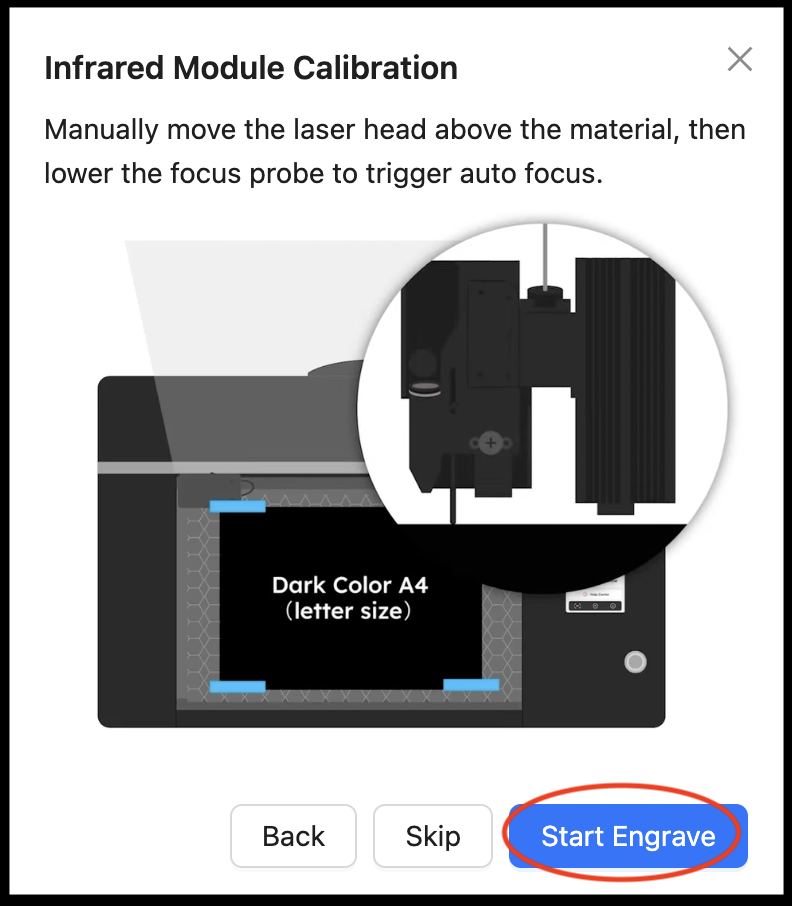

レーザーヘッドを手動で黒い紙の上に移動し、フォーカスプローブを下げてオートフォーカスを実行します。
その後、カバーを閉じてください。

ステップ5 - 2W赤外線レーザーモジュールを有効にする

Beam Studioを起動し、マシンに接続して、ドキュメント設定で2W IR赤外線レーザーを有効にしてください。

ステップ6 - カメラの明るさを上げる

カメラプレビューを実行し、下部のツールを使用してカメラの明るさを調整してください。

ステップ7 - 赤外線モジュールキャリブレーションを開始する

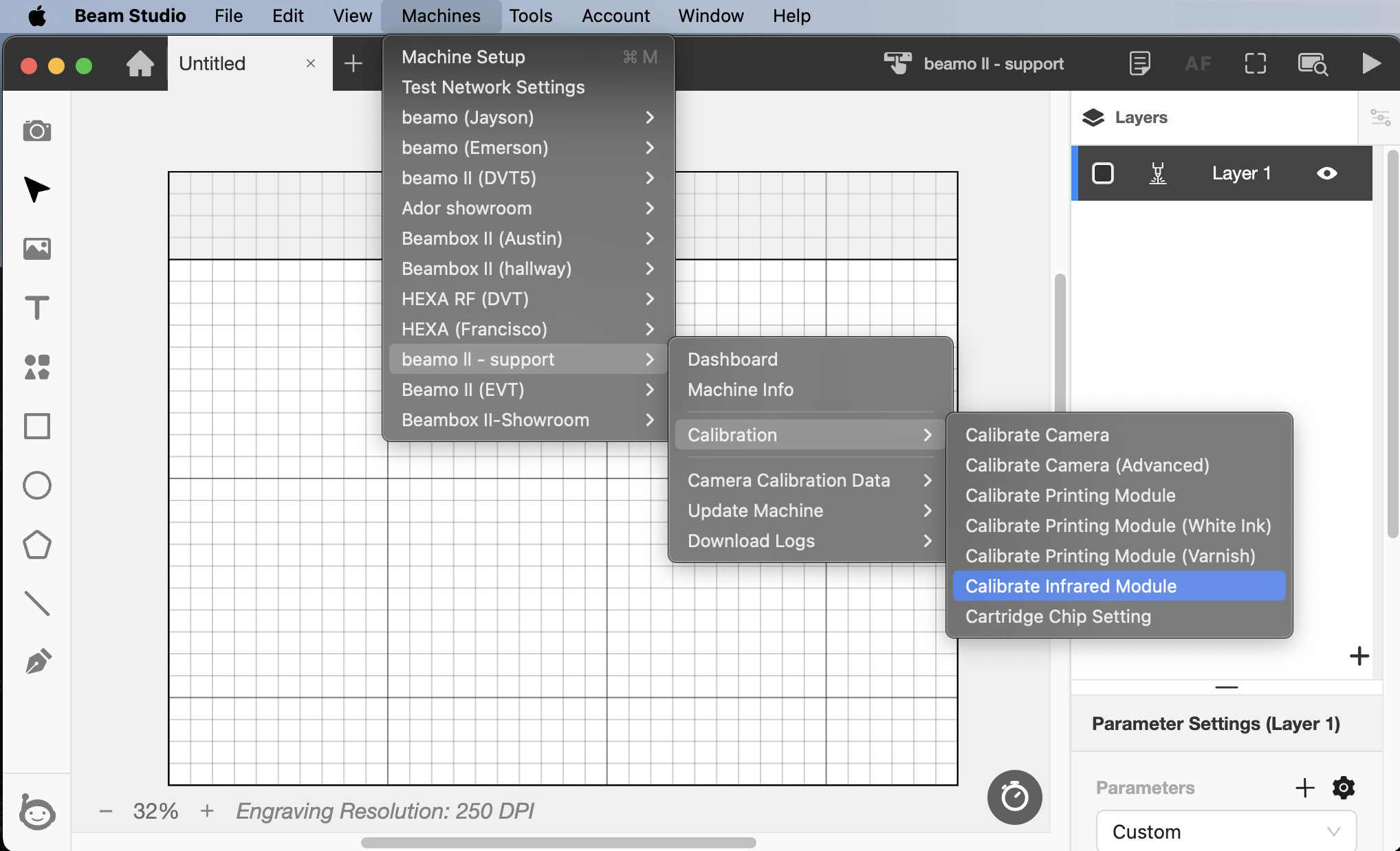

• 上部バーで「マシン」>>「マシン名」>>「キャリブレーション」>>「赤外線モジュールをキャリブレート」を選択してください。

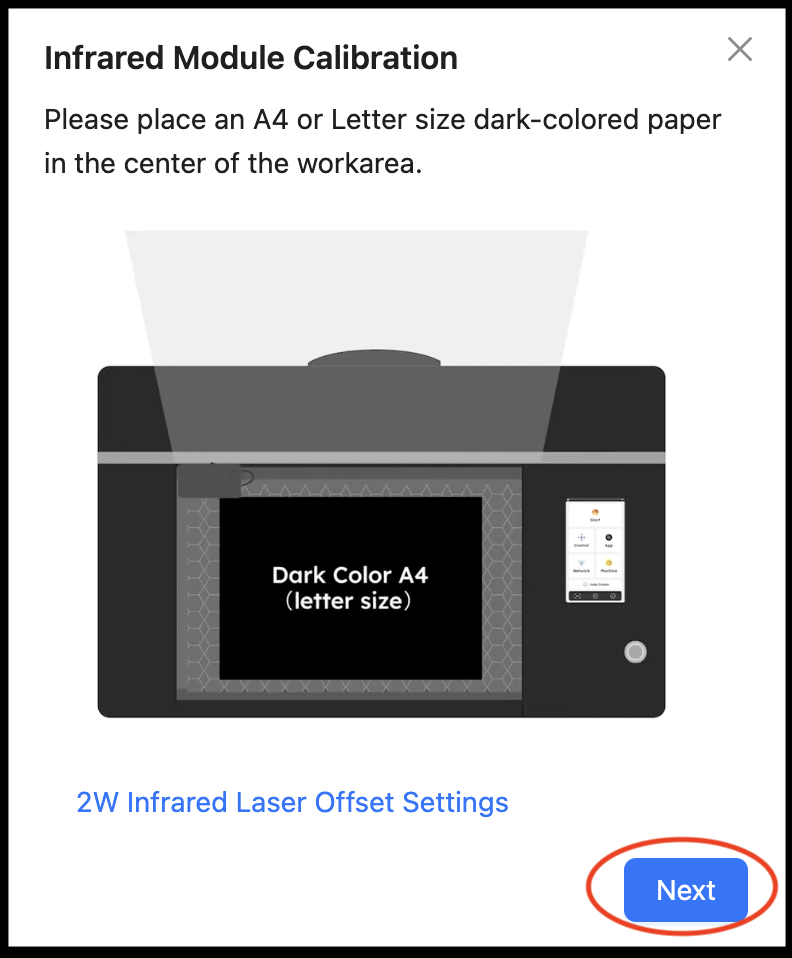

• 「次へ」と「彫刻開始」を押すと、マシンが自動的にプロセスを開始します。

• 黒い紙に「+」記号が彫刻されます。その後、写真が撮影されソフトウェアに表示されます。

ステップ8 - 「+」記号を位置合わせする

赤い「+」記号を彫刻された「+」記号に合わせてください。写真を直接ドラッグするか、X & Y値を調整して赤い記号を移動させてください。
