4-13 レッドライト調整

説明

この記事では、赤色ドットポインターの光路をレーザービームの光路に合わせて調整する方法について説明します。

赤色ドットポインターの校正が必要な場合

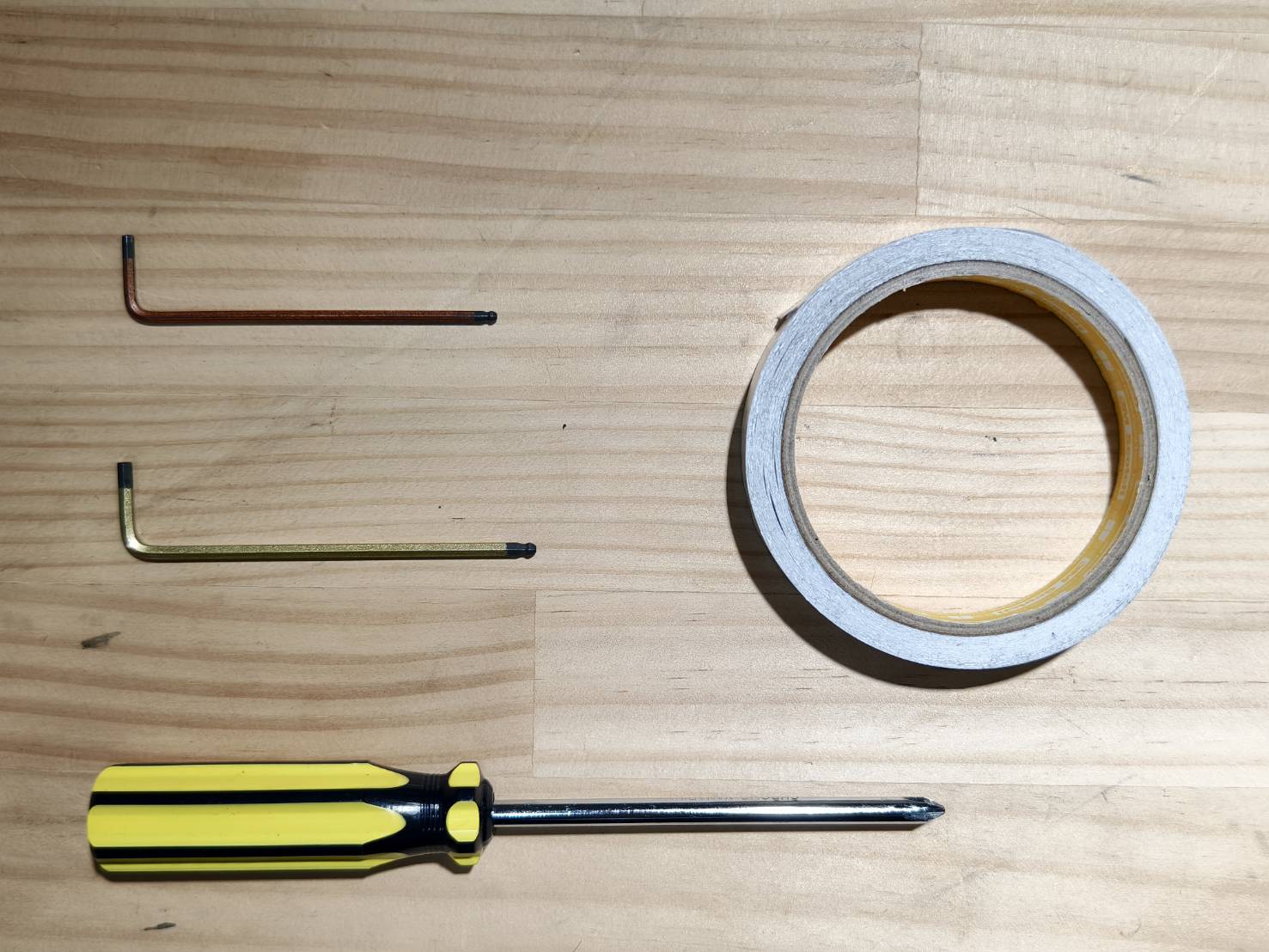

工具

以下の工具をご準備ください：

ステップ 1

レーザーパルスを安全に実行する方法を確認してください。

A. 装置の電源を入れます。 B. ドアカバーを閉じます。 C. アクションに移動し、ホーミングプロセスが完了するまで待ちます。 （ドアカバー、背面カバー、底面のアイコンがすべて閉じた状態で表示されていることを確認してください。そうでない場合、パルス操作を実行できません。） D. パルスボタンを見つけます。 E. 1回クリック = 1パルス、2回クリック = 2パルス、以下同様です。 ⚠︎ パルス実行時は必ずドアカバーと背面カバーが閉じていることを確認してください。

ステップ2

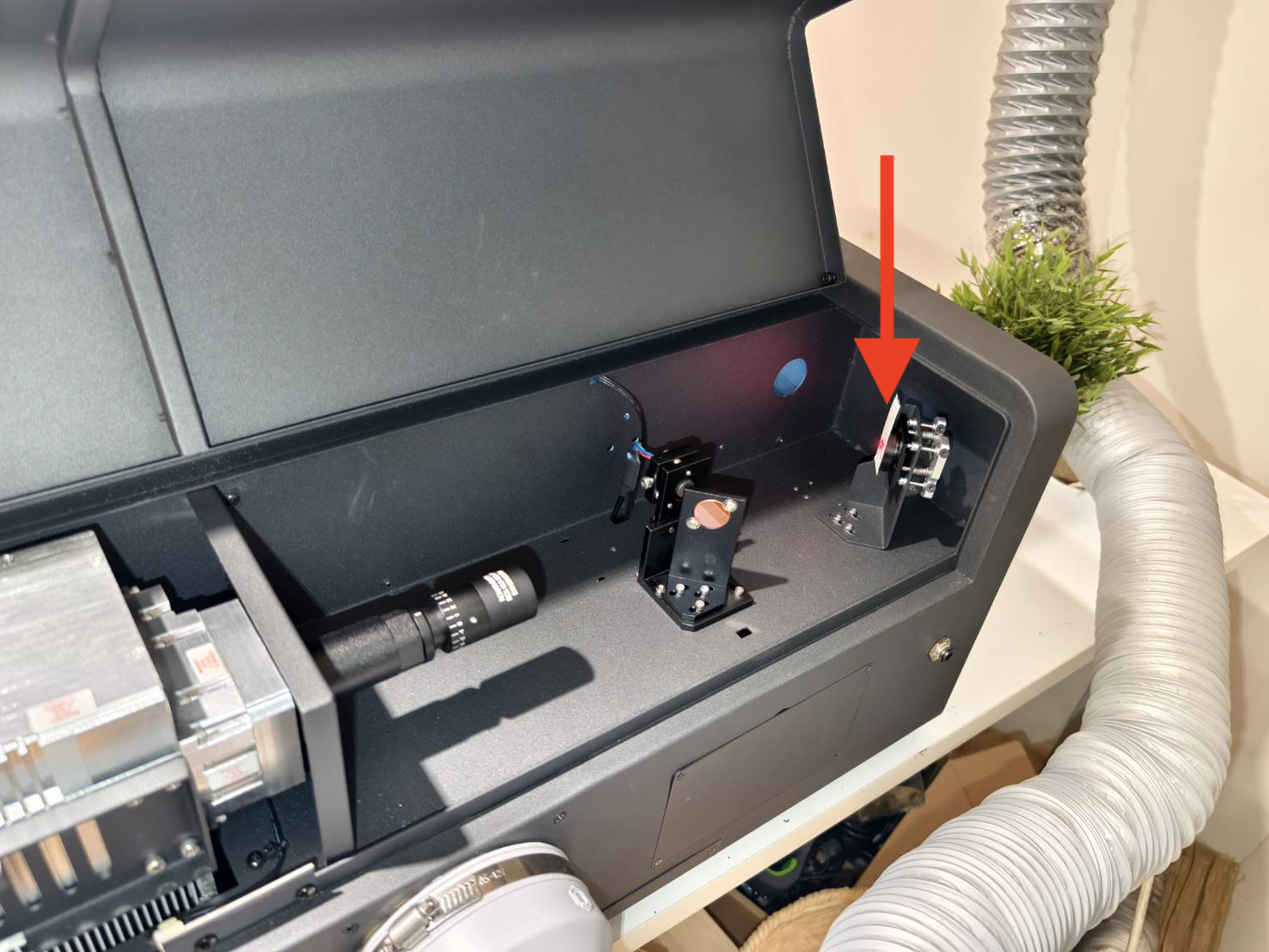

ドライバーを使用して装置背面のネジを緩め、背面カバーを開きます。

ステップ3

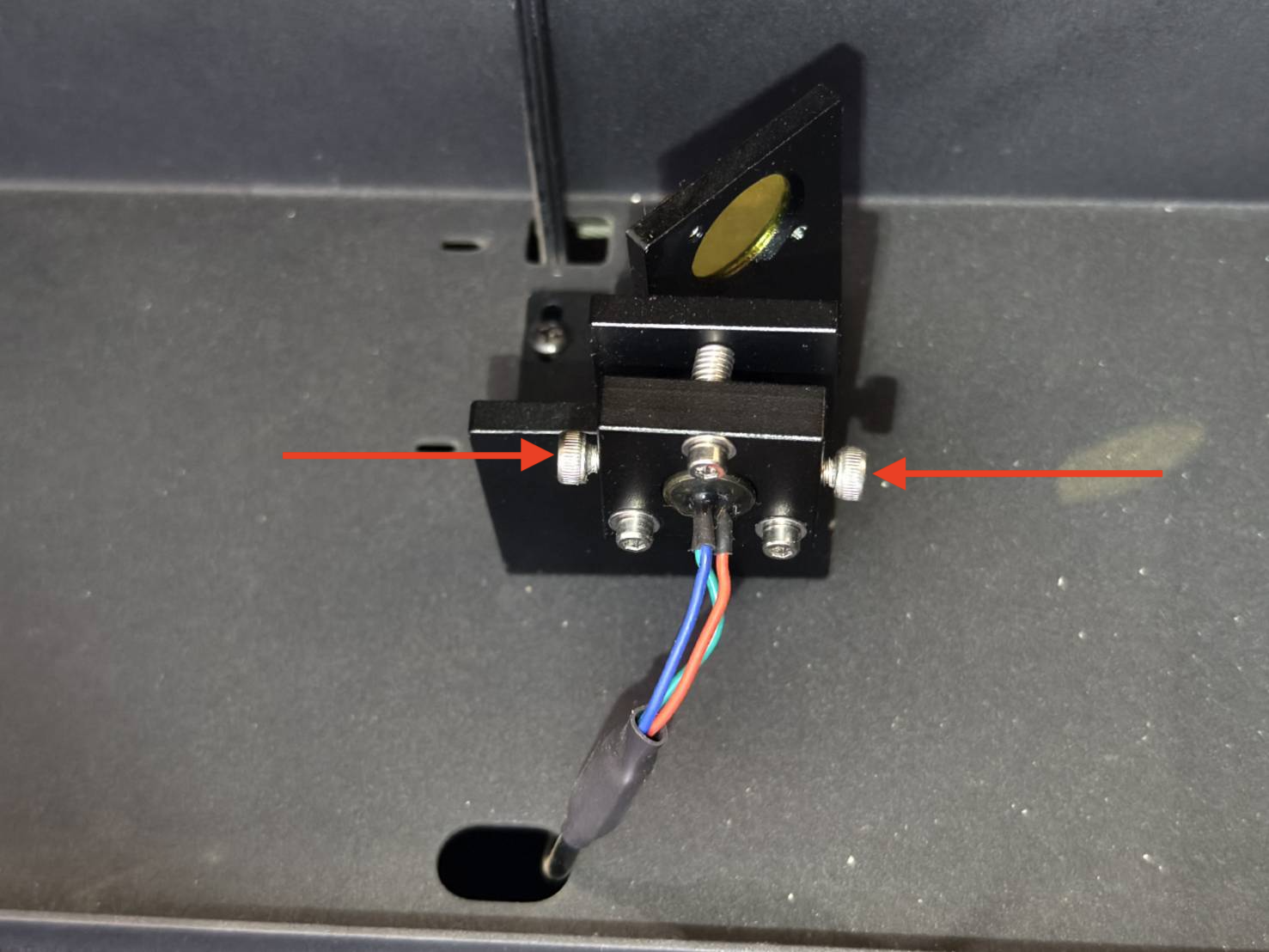

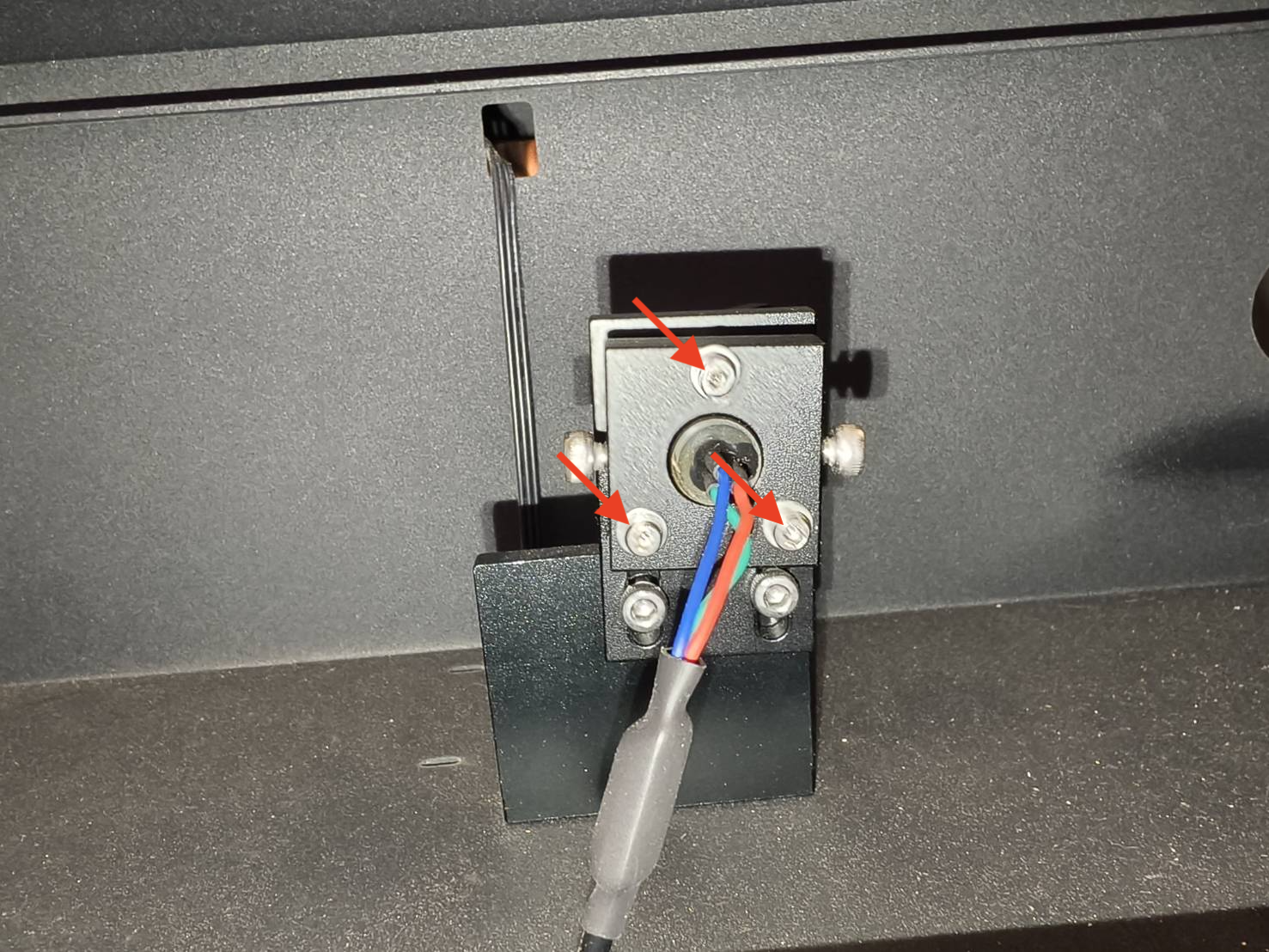

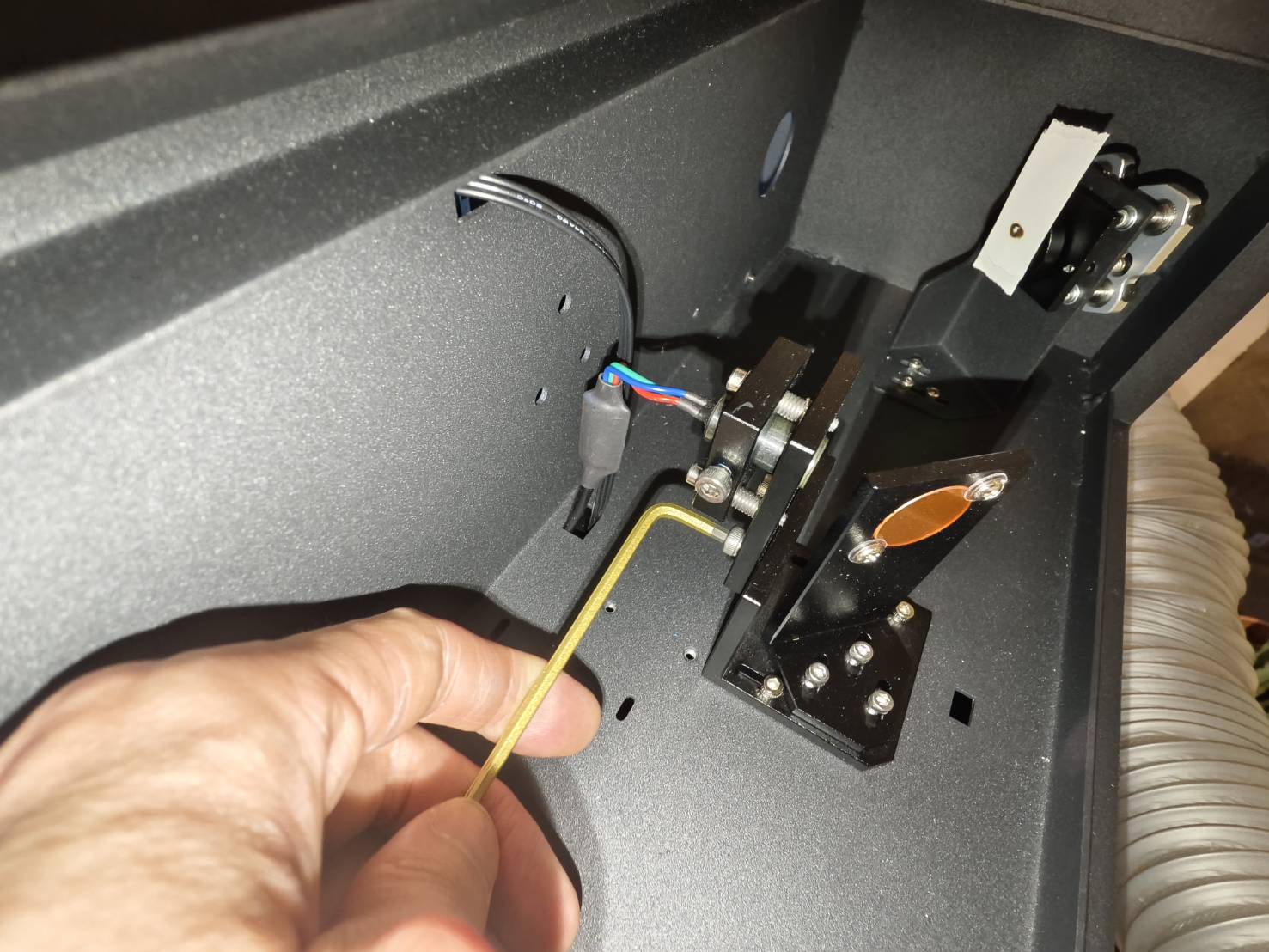

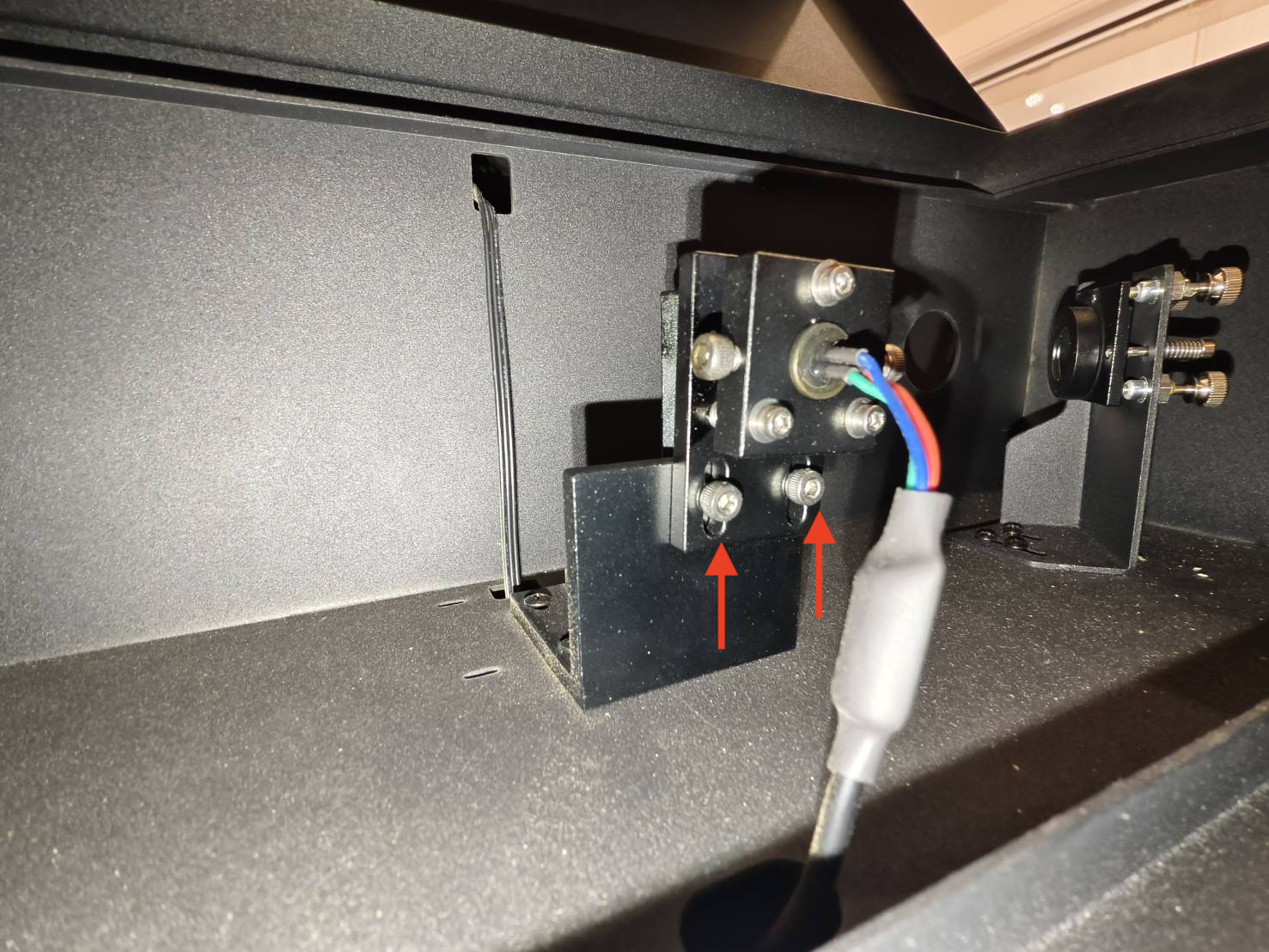

赤色ドットモジュールの両側にある2本のネジが締まっていることを確認してください。（3mm六角レンチ）
（レーザー管機構のサイズが異なるため、30Wモデルと60W/80Wモデルでは赤色ドットモジュールの取り付け方向が異なります。）

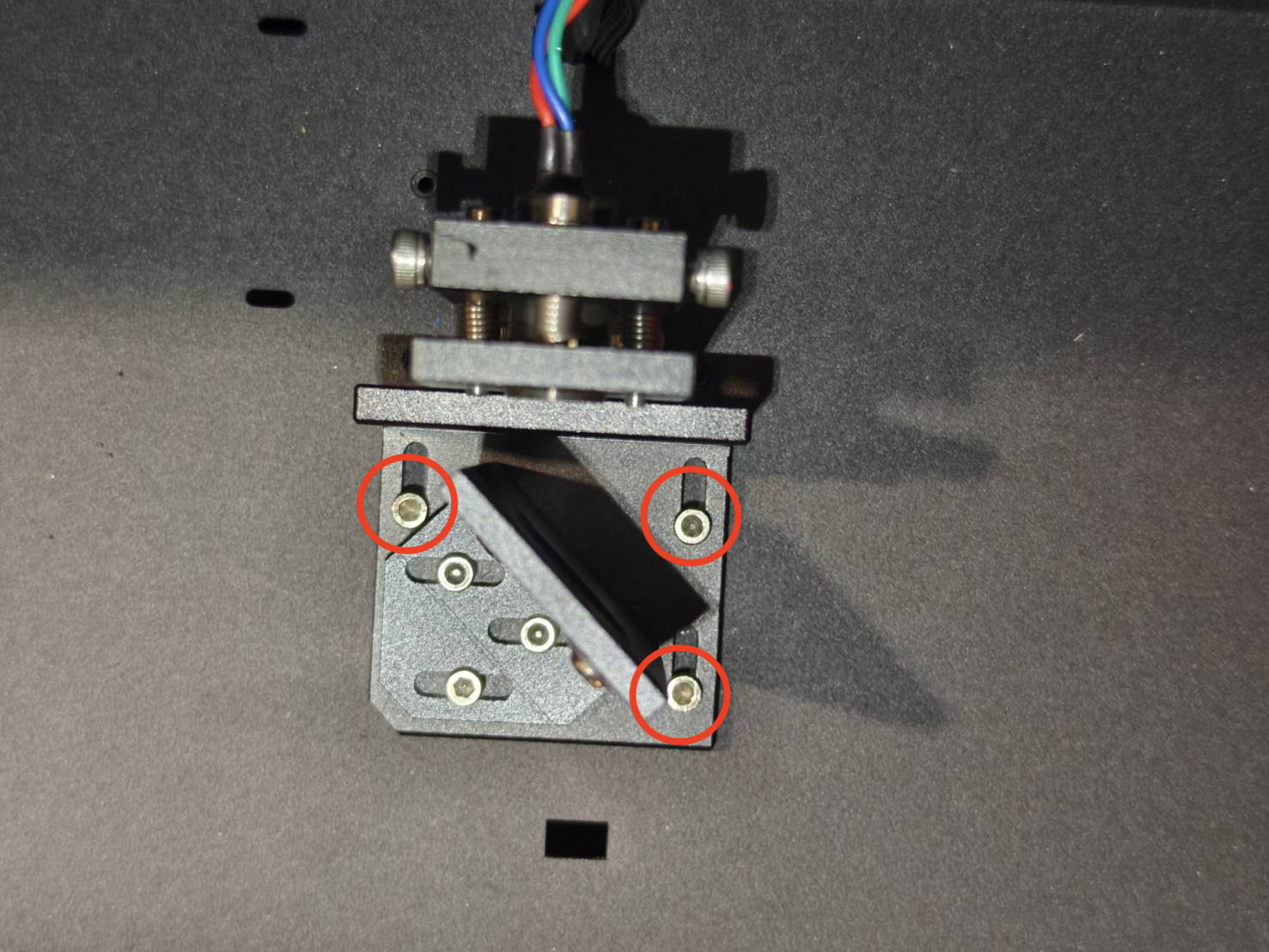

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

ステップ4

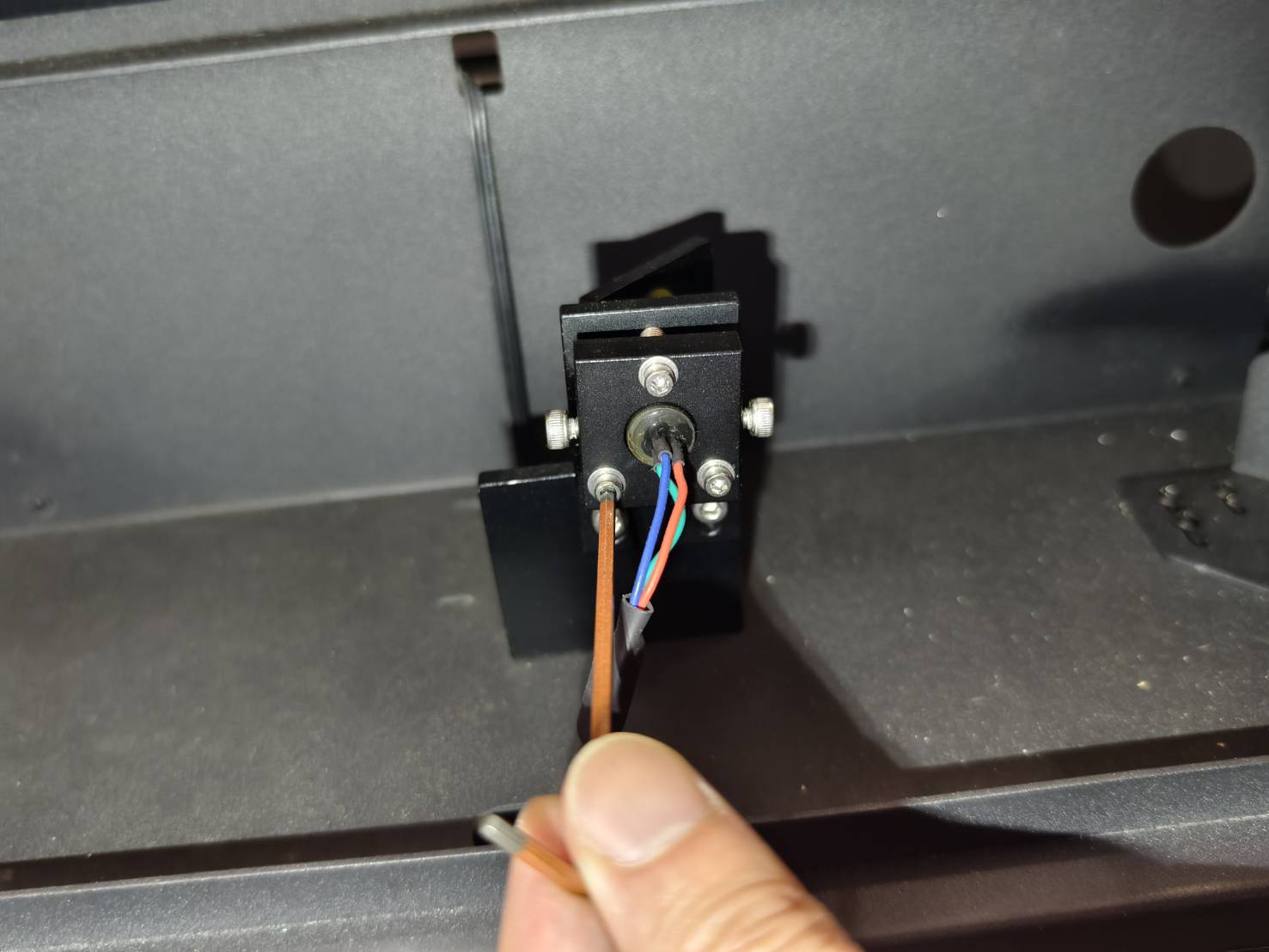

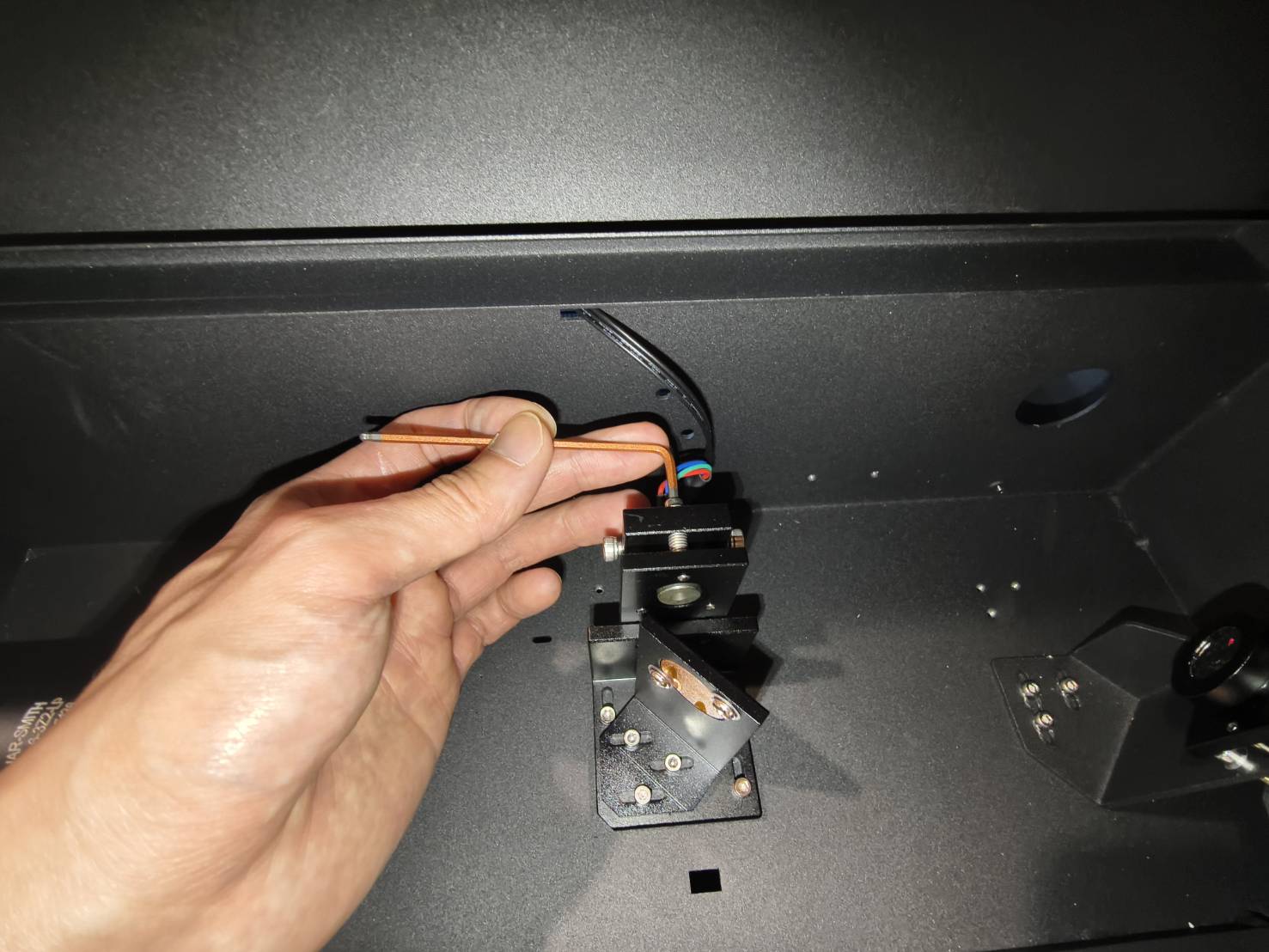

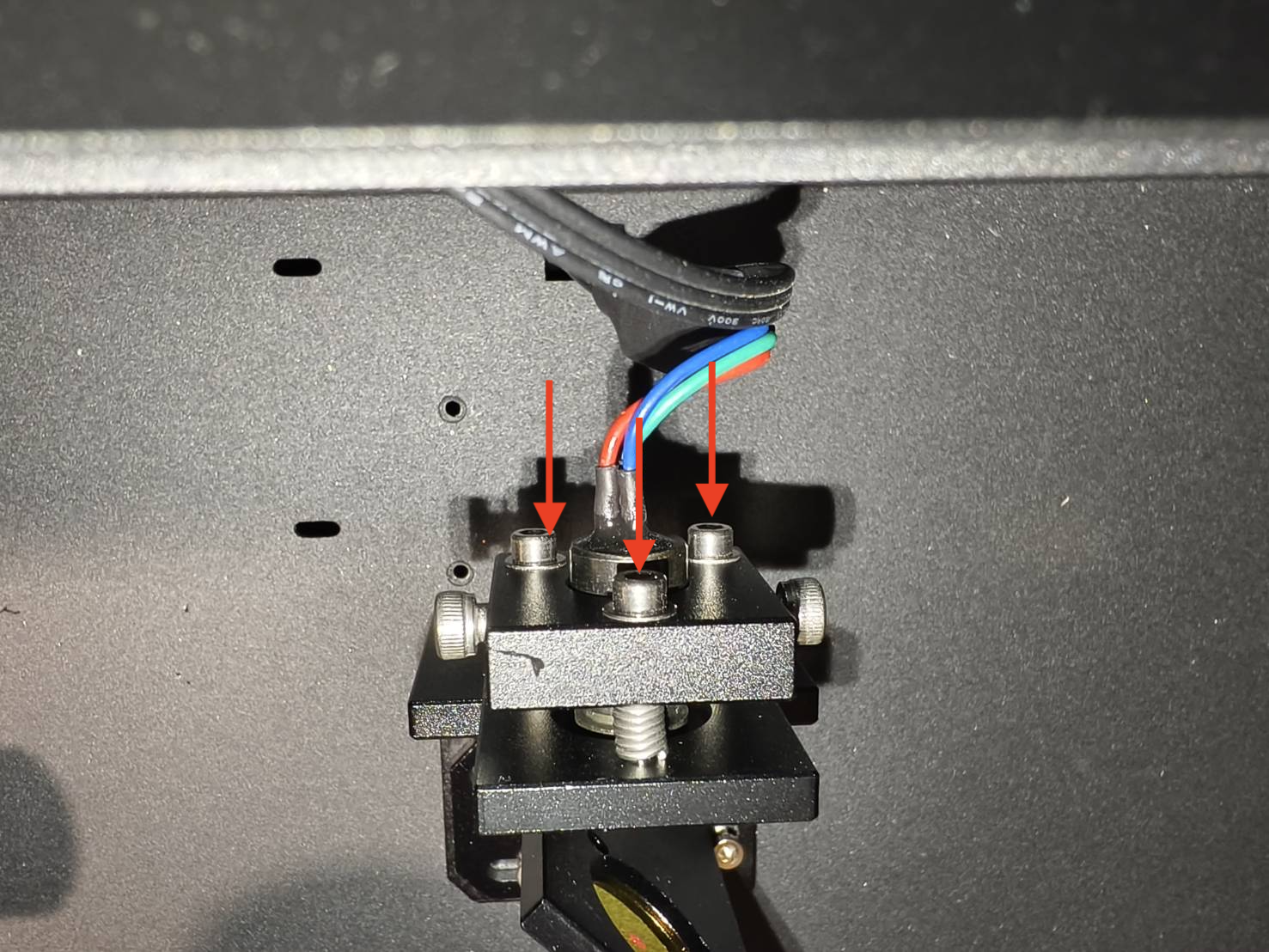

赤色ドットレーザーマウントの3本の調整ネジを締めてください。

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

ステップ5

第1ミラーに 「二重」 のテープを貼り付け、背面カバーを閉じて2回パルスを実行してください。
（テープは取り外さず、ミラーに貼ったままにしてください。）

ステップ6

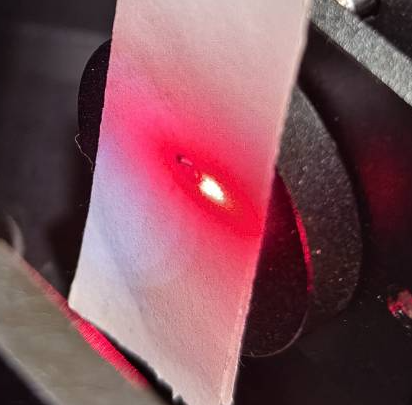

背面カバーを開き、焼け跡が赤色ドットと重なっているか確認してください。

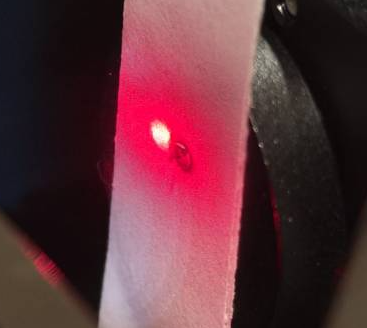

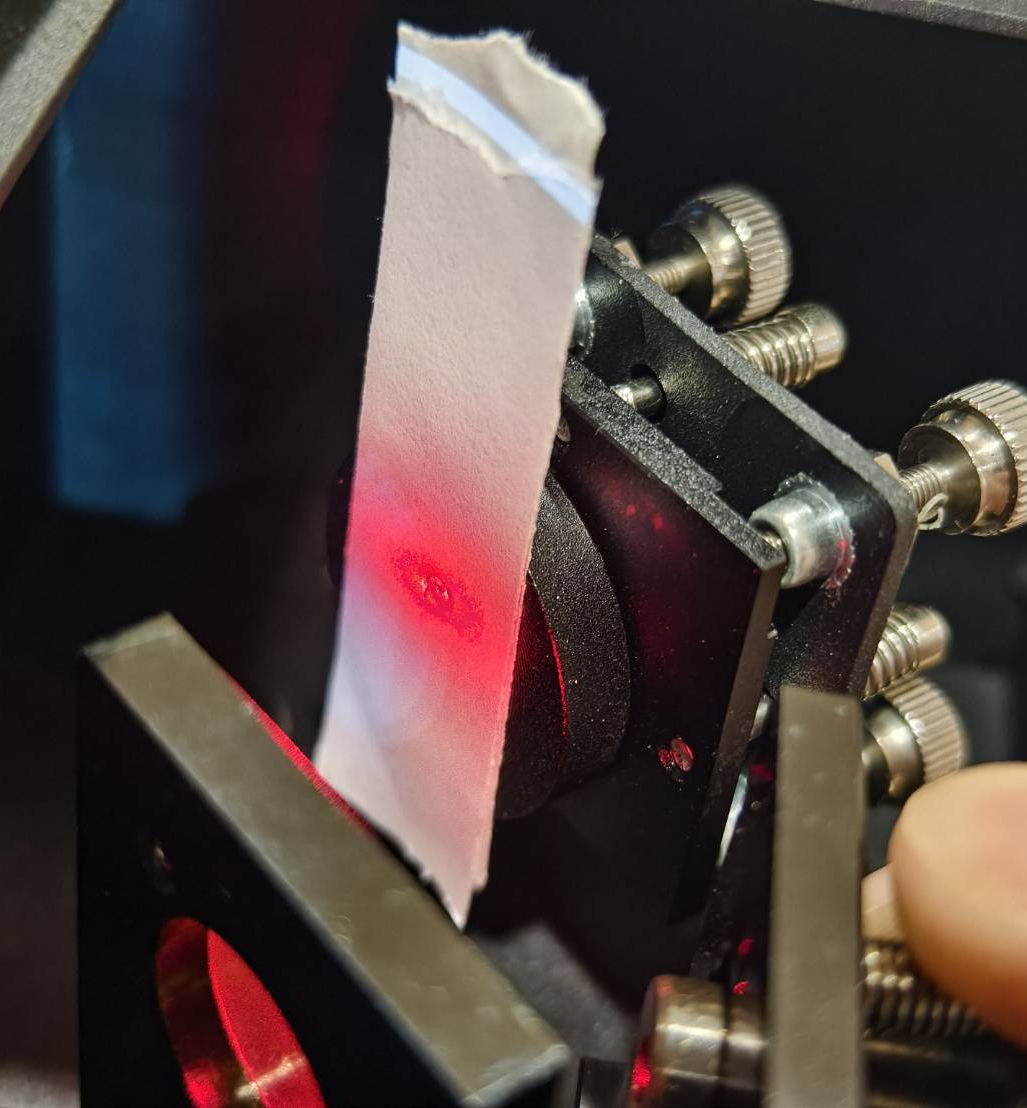

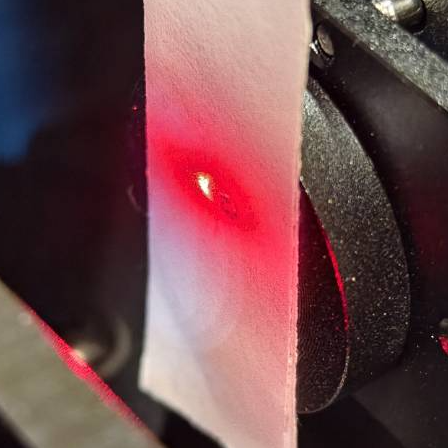

正しい例 - 重なっている	誤った例 - 重なっていない

結果を評価し、次のステップに進んでください：

ステップ7

この手順では、赤色ドットの水平位置を調整します。

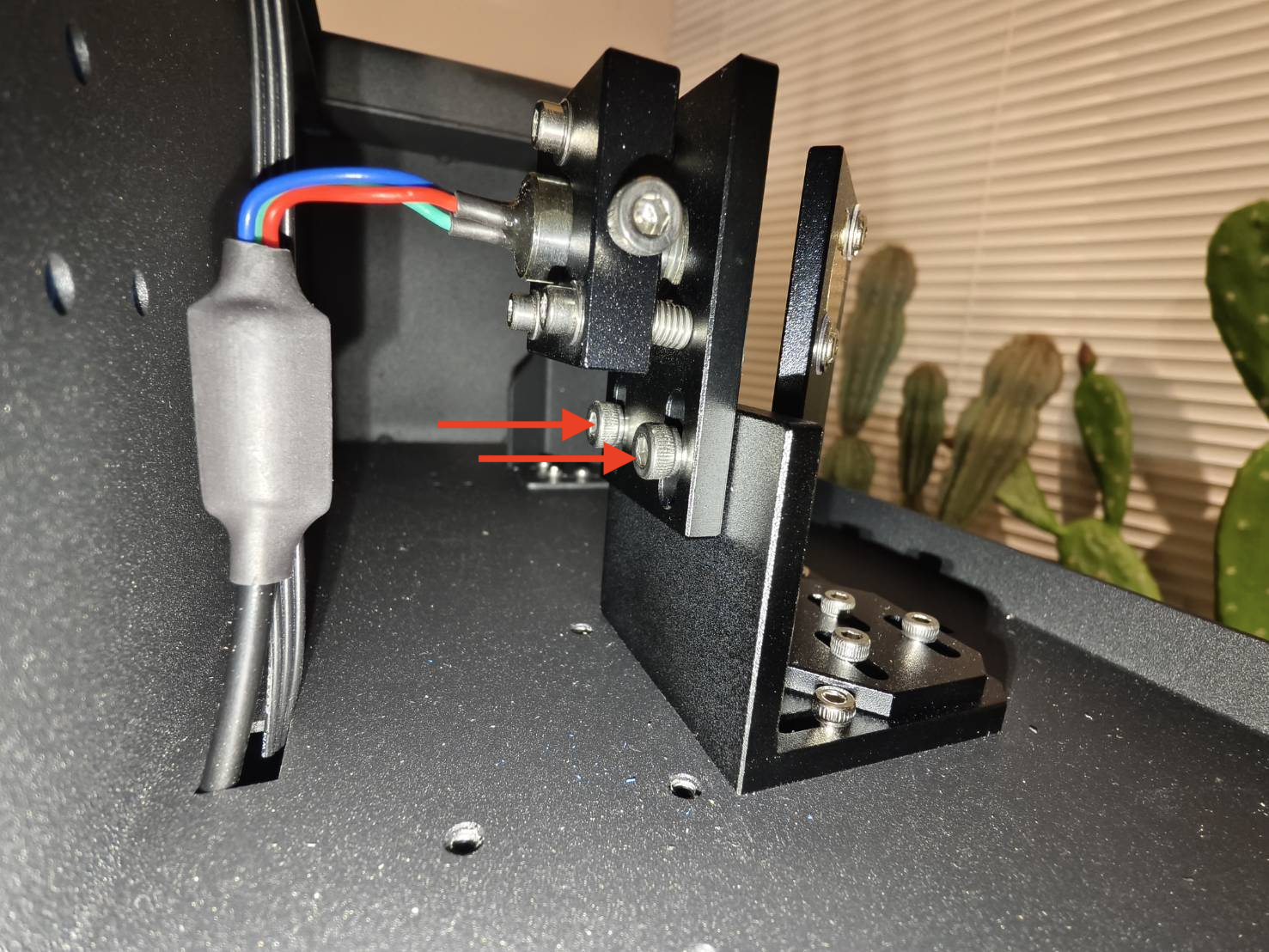

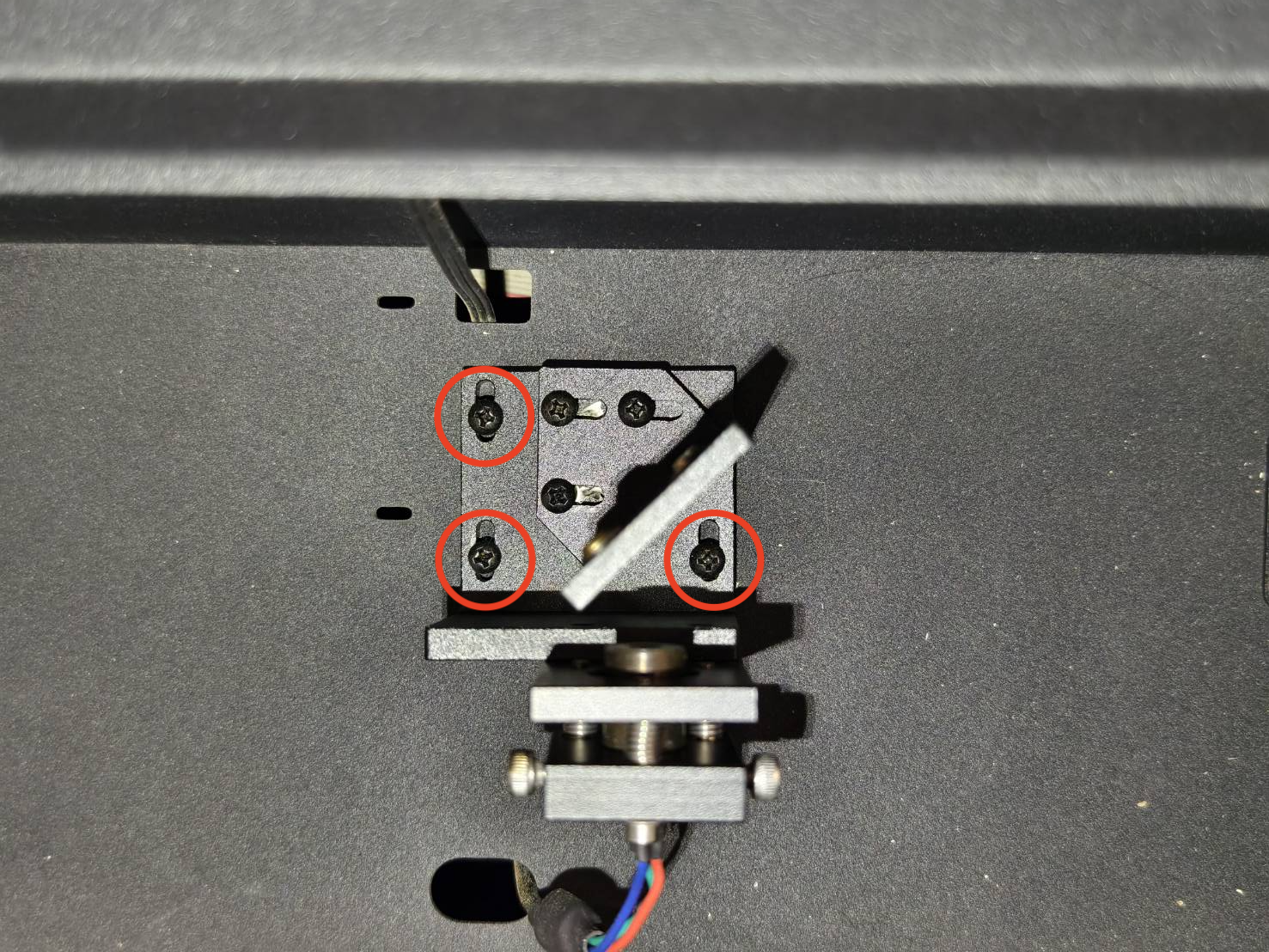

• 赤色ドットマウント底部の3本のネジを緩めます。（2.5mm六角レンチまたはプラスドライバーを使用）
• マウントを移動して、焼け跡と赤色ドットを水平方向に重ね合わせます。
• ネジを締めます。

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

ステップ8

この手順では、赤色ドットの垂直位置を調整します。

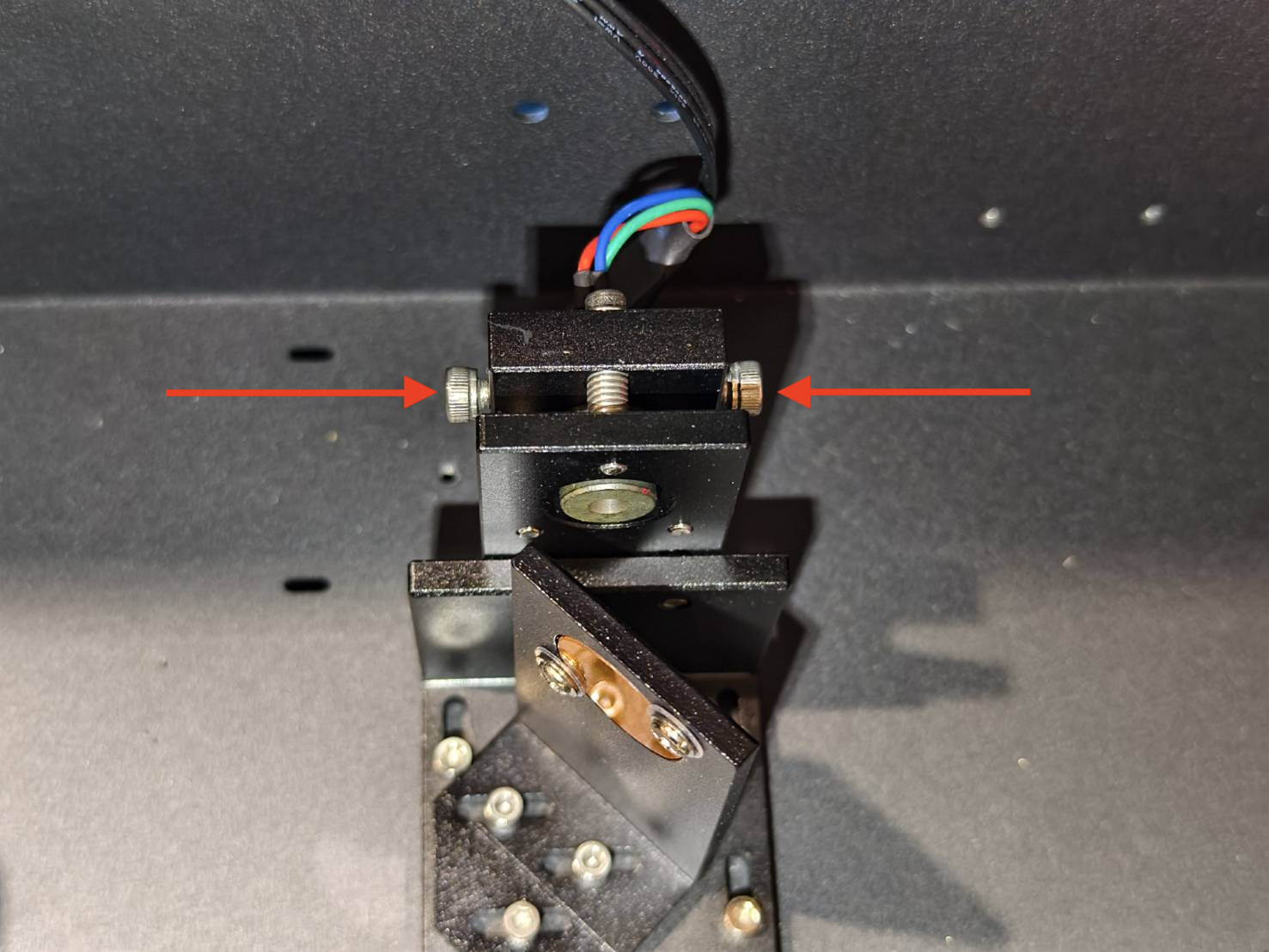

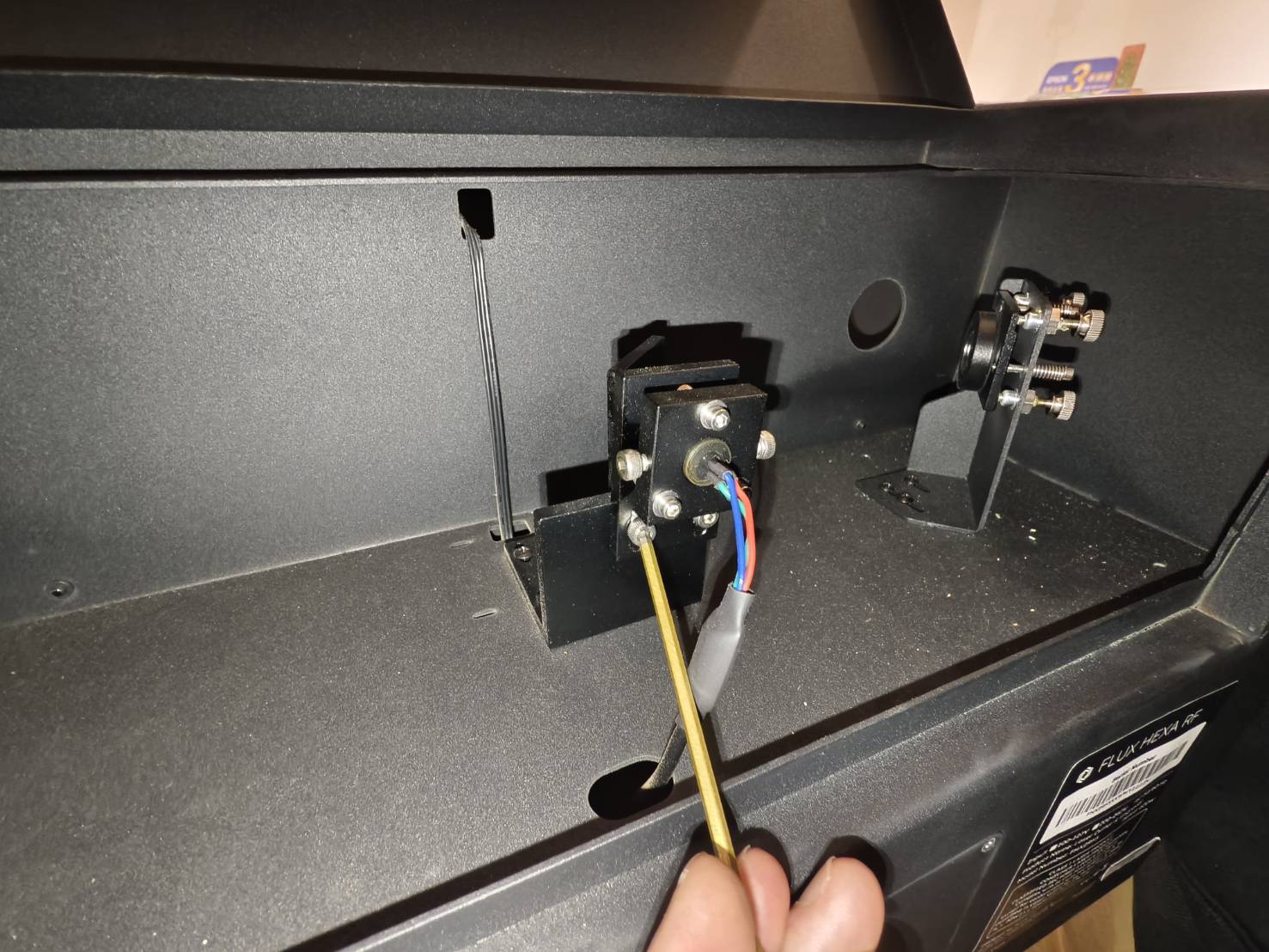

• 赤色ドットマウントの2本のネジを緩めます。（3mm六角レンチ）
• マウントを移動して、焼け跡と赤色ドットを垂直方向に重ね合わせます。
• ネジを締めます。

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

ステップ9

第1ミラーに新しい両面テープを貼り、2回パルスを実行して光路を再確認します。

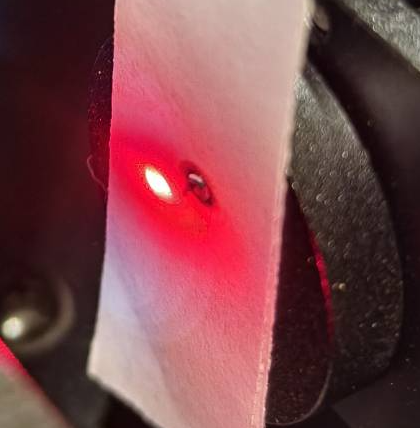

正しい例 - 重なっている	誤った例 - 重なっていない

結果を評価し、次のステップに進んでください：

ステップ10

3本のネジを緩めて調整可能にします。

ステップ11

この手順では、赤色ドットと実際のCO2レーザーの光路が整列し、重なっているかを確認します。
整列していない場合は、2.5mm六角レンチを使用して赤色ドットモジュールを調整します。

ドアカバーを開きます。 第3ミラーの入口に両面テープを2層重ねて貼ります。 アクションに移動し、「モーターロック解除」を押します。 レーザーヘッドを右下隅に移動します。 赤色ドットがオンになっていることを確認します。 ドアカバーを閉じます。 3回パルスを実行します。 赤色レーザードットと焼け跡が重なっているか確認します。 必要に応じて赤色レーザーを調整します。

正しい例 - 重なっている 誤った例 - 重なっていない レッドドットモジュールのネジとビーム経路 HEXA RF 30W HEXA RF 60W / HEXA RF 80W 注意： 赤色ドットがテープ上に落ちない場合、レッドドットの経路が大きくずれていることを意味します。 第2ミラー上に見つかる可能性があります。赤色ドットをミラーの反射領域に移動してください。

ステップ12

以下のリンクを使用してレーザー光路を確認してください。
4-8 光路確認

結果を評価し、次のステップに進んでください：
