パネル機能テスト

推奨頻度

月1回

なし

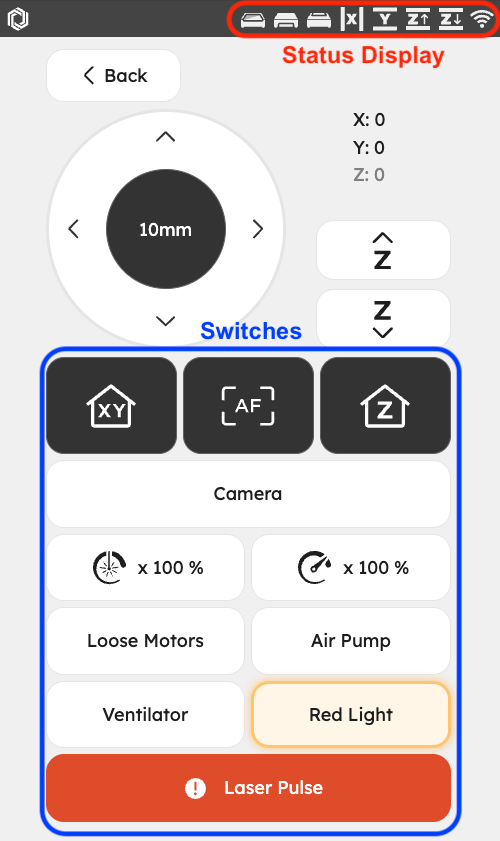

ホーミングが正常に完了した後、「レーザーパルス」を除くステータス表示とスイッチを確認してください。判定基準は以下の通りです：

Panel Maintain Page.png

ステータス表示	テスト方法	アイコン
ドアカバー	ドアカバーを開閉する	開閉
ドロワー	ドロワーを開閉する	開閉
背面カバー	背面カバーを開閉する	開閉
X軸リミットスイッチ	「モーター」をタップしてモーターを解除した後、レーザーヘッドを装置の左端まで移動させ、クリック音が聞こえるまで動かしてください。（スイッチをトリガーする）	トリガー済み未トリガー
Y軸リミットスイッチ	「モーター」をタップしてモーターを解除した後、カチッと音がするまでレーザーヘッドを装置の奥へ移動させてください。（スイッチをトリガーする）	トリガー済み未トリガー
Z軸上限リミットスイッチ	右下隅の上限スイッチをカチッと音がするまで手動で押してください。（スイッチをトリガーする）	トリガー済み未トリガー
Z軸下限リミットスイッチ	右下隅の下限スイッチをカチッと音がするまで手動で押してください。（スイッチをトリガーする）	トリガー済み未トリガー

スイッチ：

原点復帰： レーザーヘッドが正しく原点に戻ることを確認してください。
オートフォーカス： オートフォーカス機能が正常に動作することを確認してください。
Z軸原点復帰： ワークプラットフォームが正しく最下部まで下降することを確認してください。
カメラ： 画面にカメラ映像が表示されることを確認し、レーザーヘッドを移動させてカメラの動きに合わせて画面が更新されることを観察してください。（カメラ映像は3秒ごとに更新されます。）
モーター： レーザーヘッドがX軸リニアレールとY軸ガイドロッドに沿ってスムーズに移動することを確認してください。
エアポンプ： 下図のように、紙を使用してレーザーノズルから空気が吹き出しているかを確認してください。
排気ファン： タップすると、飛行機の離陸時のような加速する回転音が聞こえます。
赤色光： 光路の調整と作業領域の確認を補助します。

異常を発見した場合は、 [トラブルシューティング章] を参照して解決方法をご確認ください。

2週間に1回

画面が汚れている場合は、清掃用クロスに少量のアルコールをスプレーし、画面を優しく拭き取ってください。

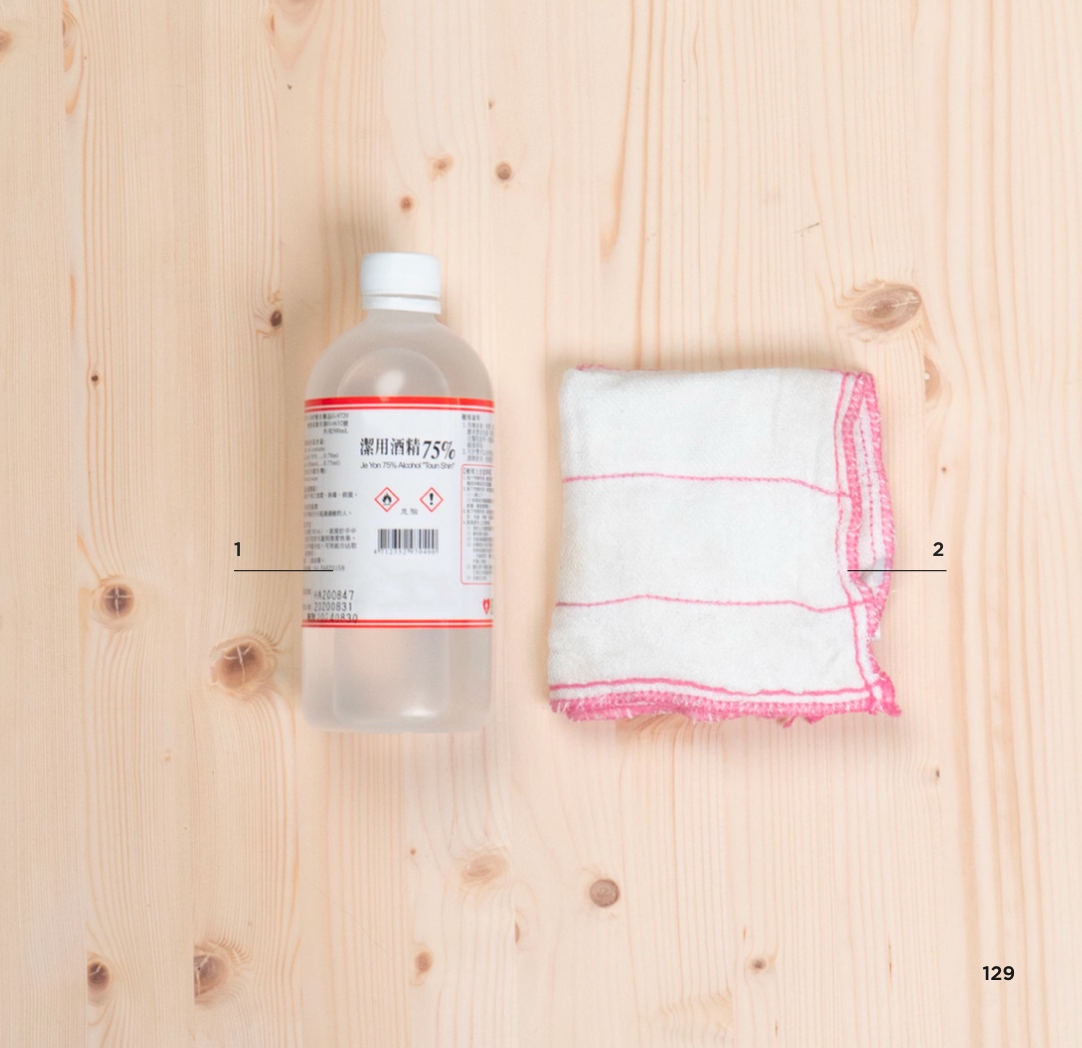

ユーザー準備品：75%～99%アルコール、清掃用クロス

Air Pump Paper Test.png
