4-11 焦点距離微調整

説明

オートフォーカス後の距離が正しくない場合やニーズに合わない場合、またはオートフォーカス距離を手動で増減したい場合、HEXA RFには距離を調整する機能が内蔵されています。

以下の手順に従って、フォーカス距離を確認および調整してください。
フォーカス距離は±2mmの範囲で微調整できます。

ステップ1

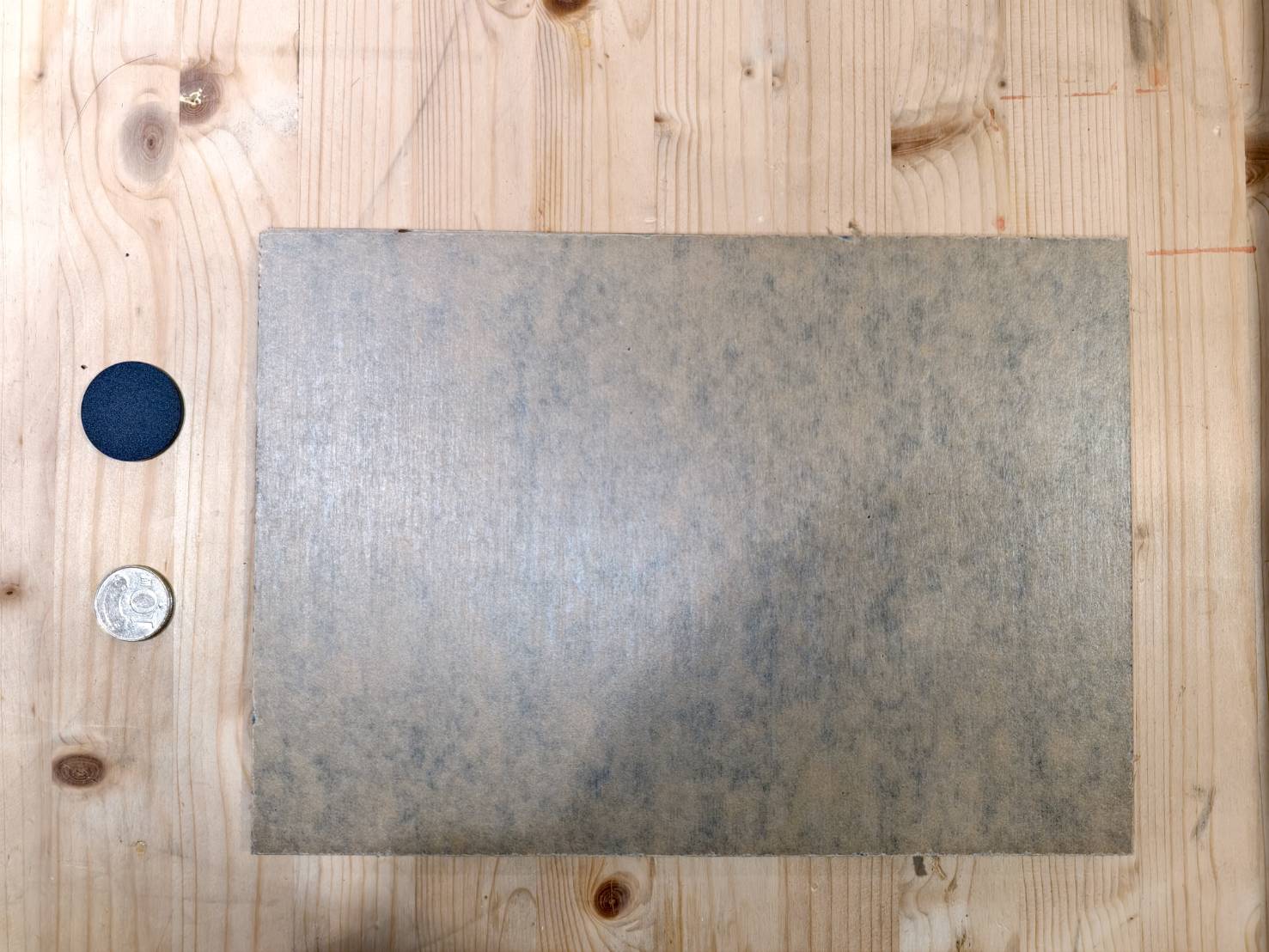

アクリルや木材などの硬い素材と、コインまたは4mm厚の物体を準備してください。

コインは入手しやすく、距離の測定に使用できます。

ステップ2

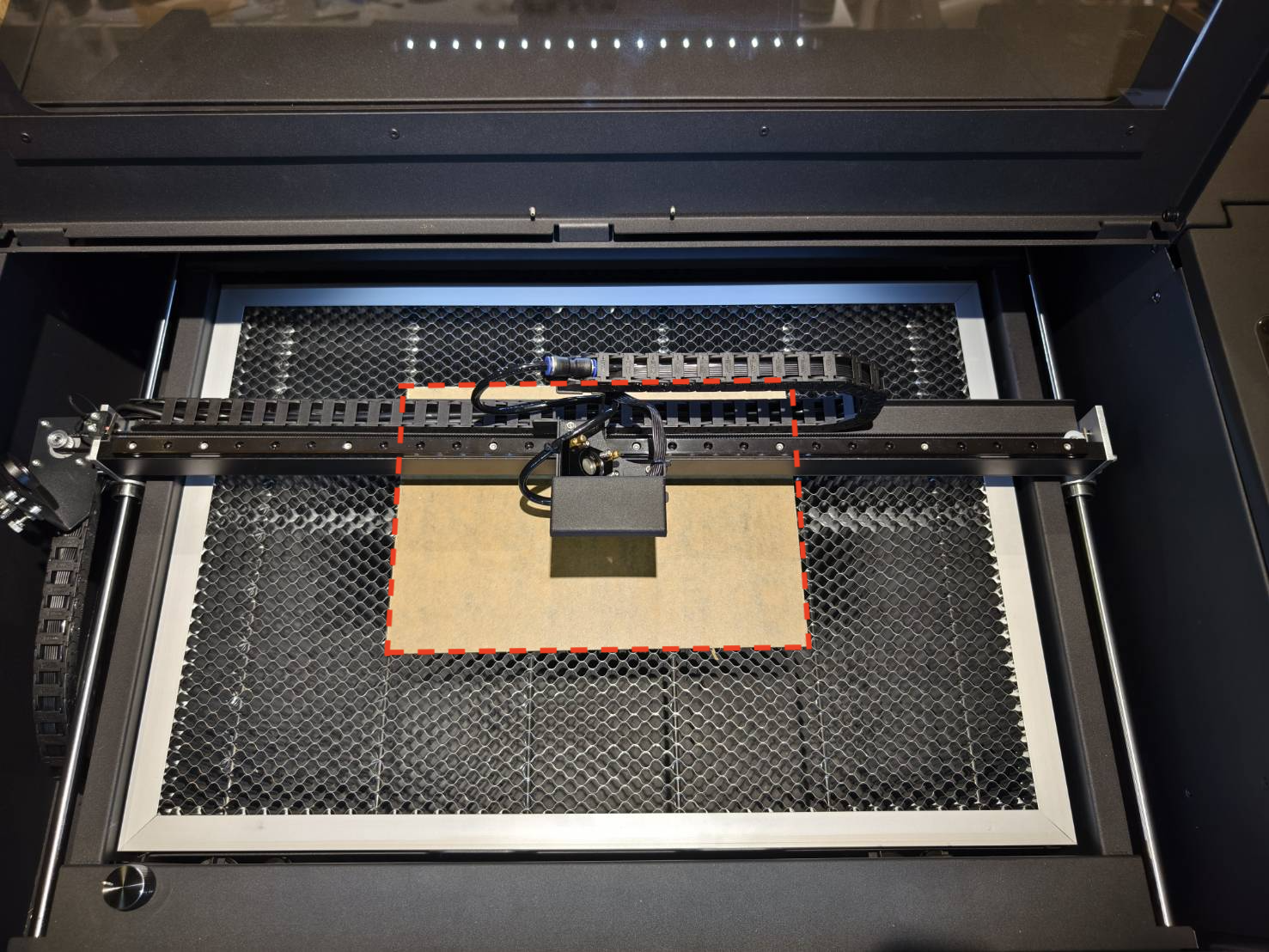

作業エリアの中央に素材を配置し、タッチパネルを使用してオートフォーカスを実行してください。

ステップ3

フォーカスレンズがデフォルトレイヤー（最上層）にあることを確認してください。レンズ位置とフォーカス距離の概念を理解するために、以下の説明をよくお読みください。

フォーカスモードの説明

デフォルトでは、フォーカスレンズは最上層に配置され、フォーカス距離は4mmです。これは、ノズル先端と素材表面との距離が4mmであることを意味します。 フォーカスレンズの位置を調整する方法は？ 1. フォーカスレンズを分解する   2. フォーカスモードの順序を確認する   フォーカスモード：4mm（デフォルト） レンズ バッフル 固定リング ノズル   3. フォーカスレンズを再組み立てする バッフルの赤い面を下向きにする必要があります。 フォーカスレンズの凸面を上向きにする必要があります。 （凸面を識別するコツ：レンズを見たときに、自分の顔が完全に映って見えます。） 固定リングを反時計回りに回転させて締めてください。

ステップ4

フォーカスレンズがデフォルトレイヤー（最上部）に配置されていることを確認してください。 ステップ3.
機器の電源を入れ、「ハードウェア設定」で正しいフォーカスモードを選択してください。
機器 >> ハードウェア設定 >> 次のページ >> フォーカスモード >> 「ショートフォーカス（デフォルト）」を選択

ステップ5

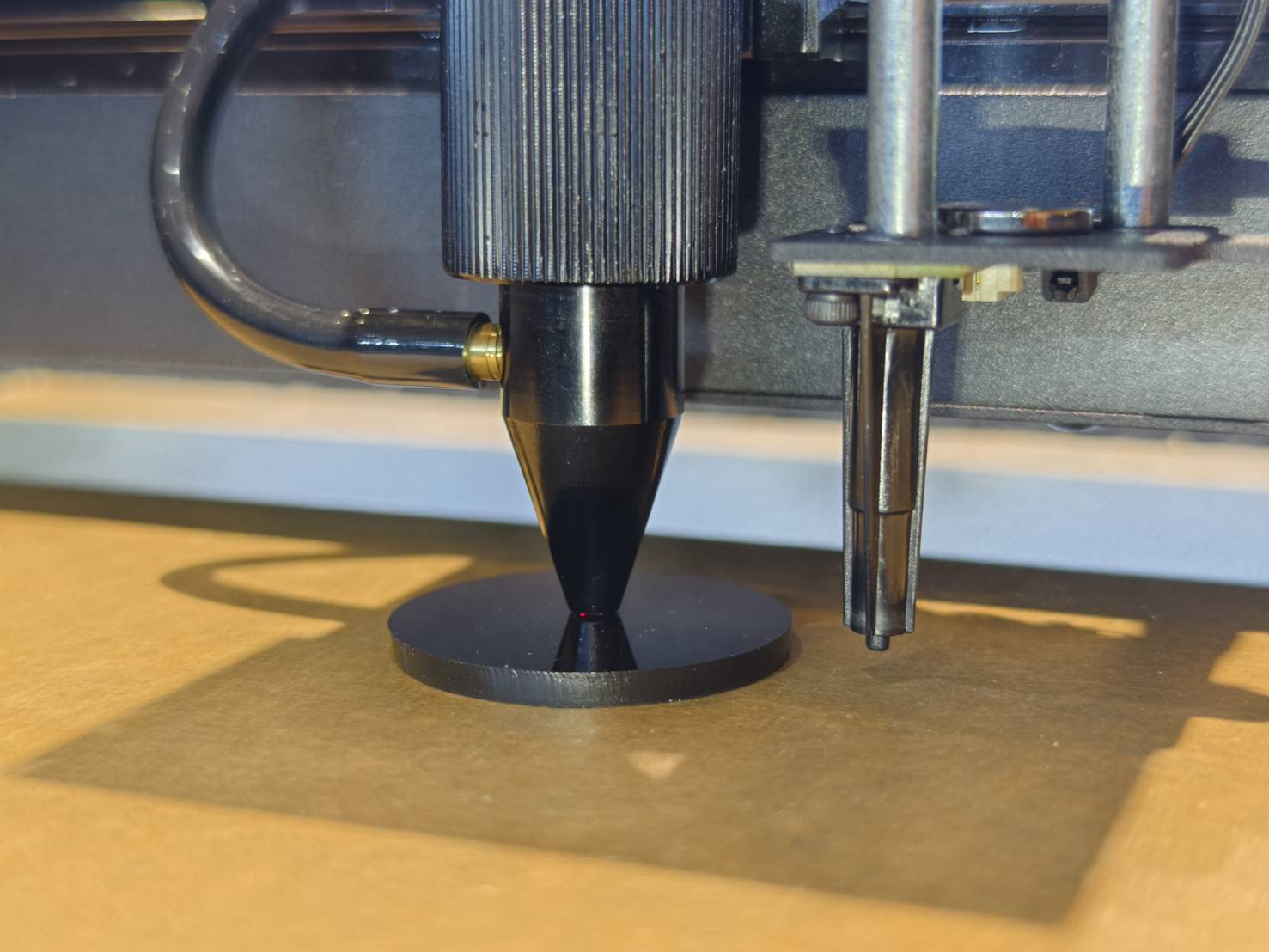

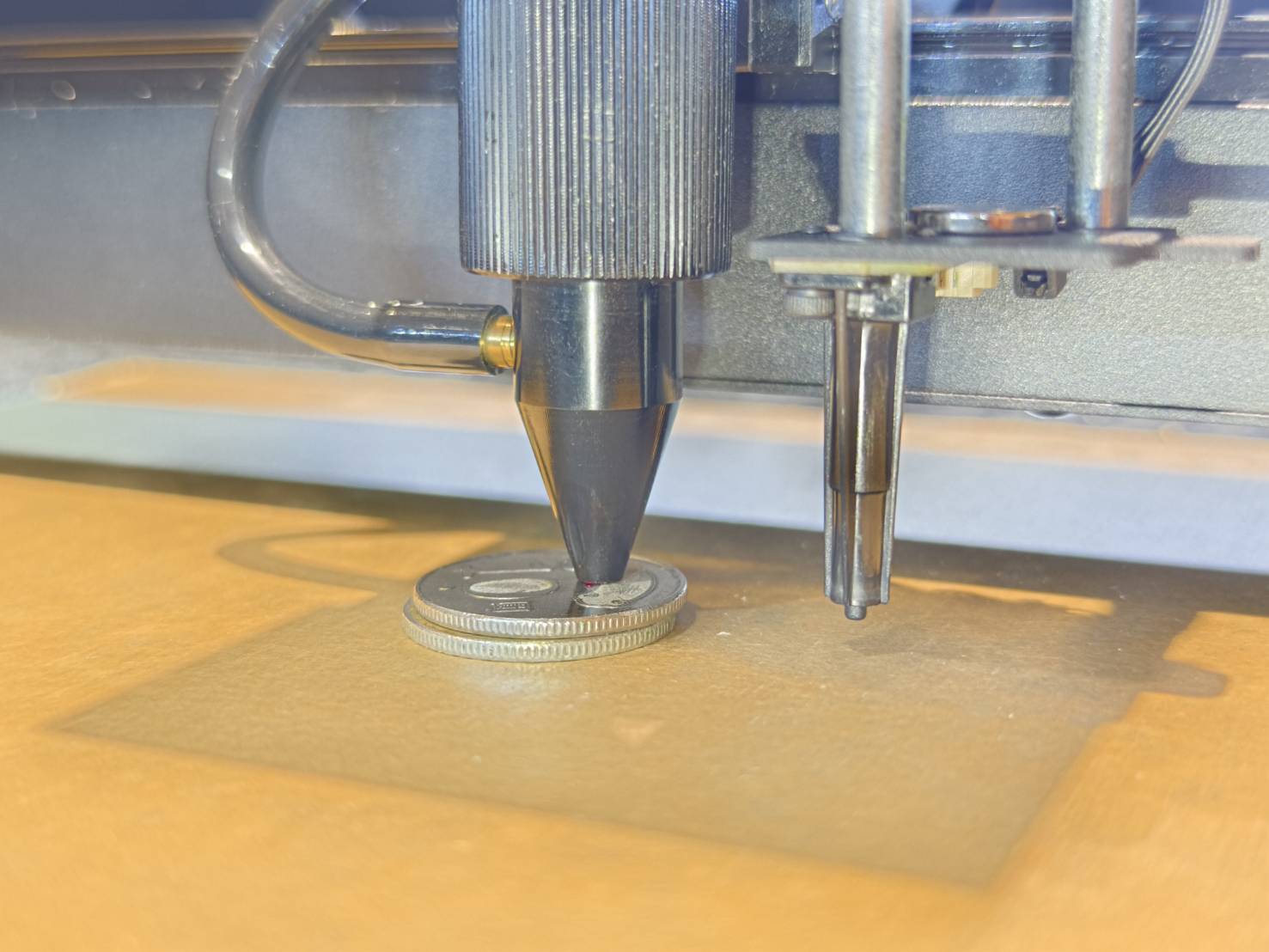

コインまたは4mm厚の材料を使用して、焦点距離が正しいかを測定してください。

素材表面とノズル先端の間の隙間にコインまたは素材を挿入します。
隙間の距離を観察して、長すぎるか短すぎるかを判断します。

ステップ 6

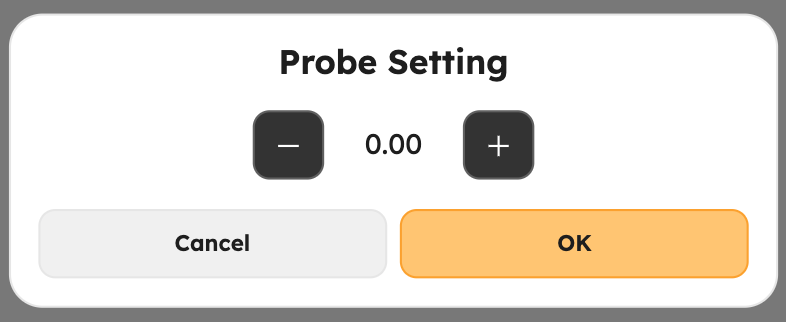

手動距離調整機能を開始します。
（マシン > 設定 > ハードウェア設定 > 次のページ > プローブ誤差補正）

ステップ 6

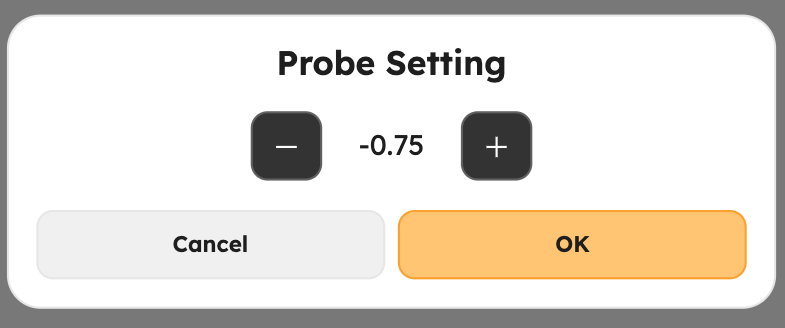

値を「-」に設定すると、ワークベッドがmm単位で下降します。

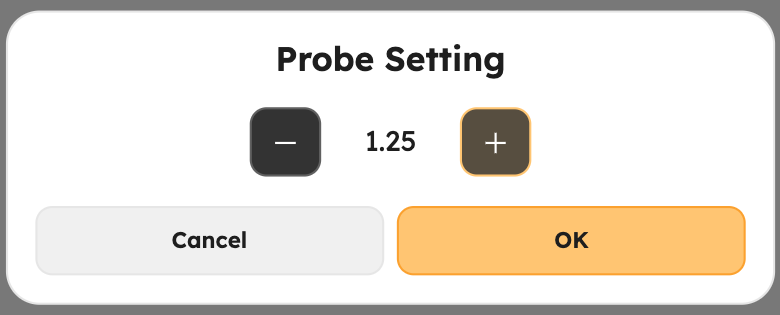

値を「+」に設定すると、ワークベッドがmm単位で上昇します。

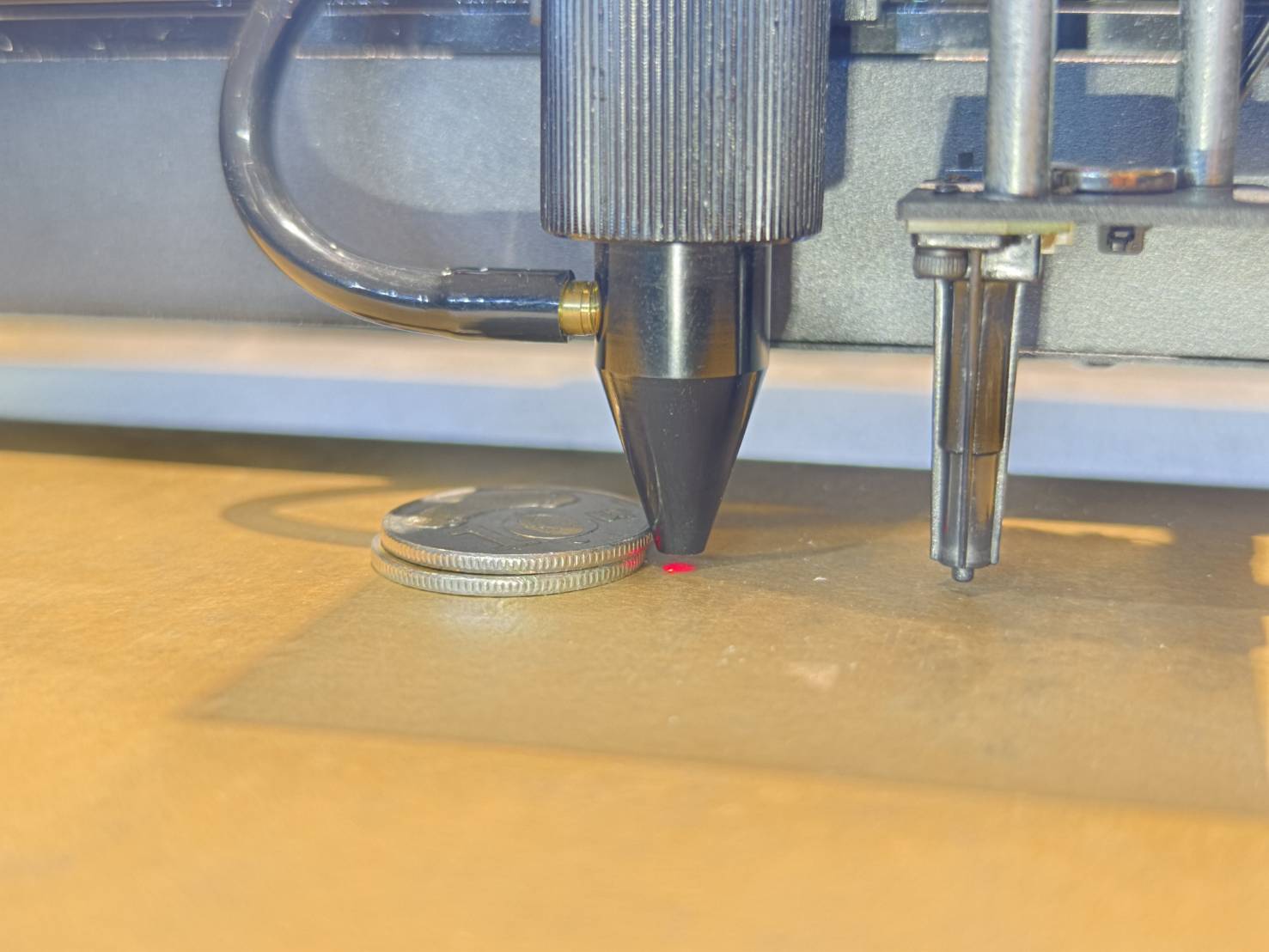

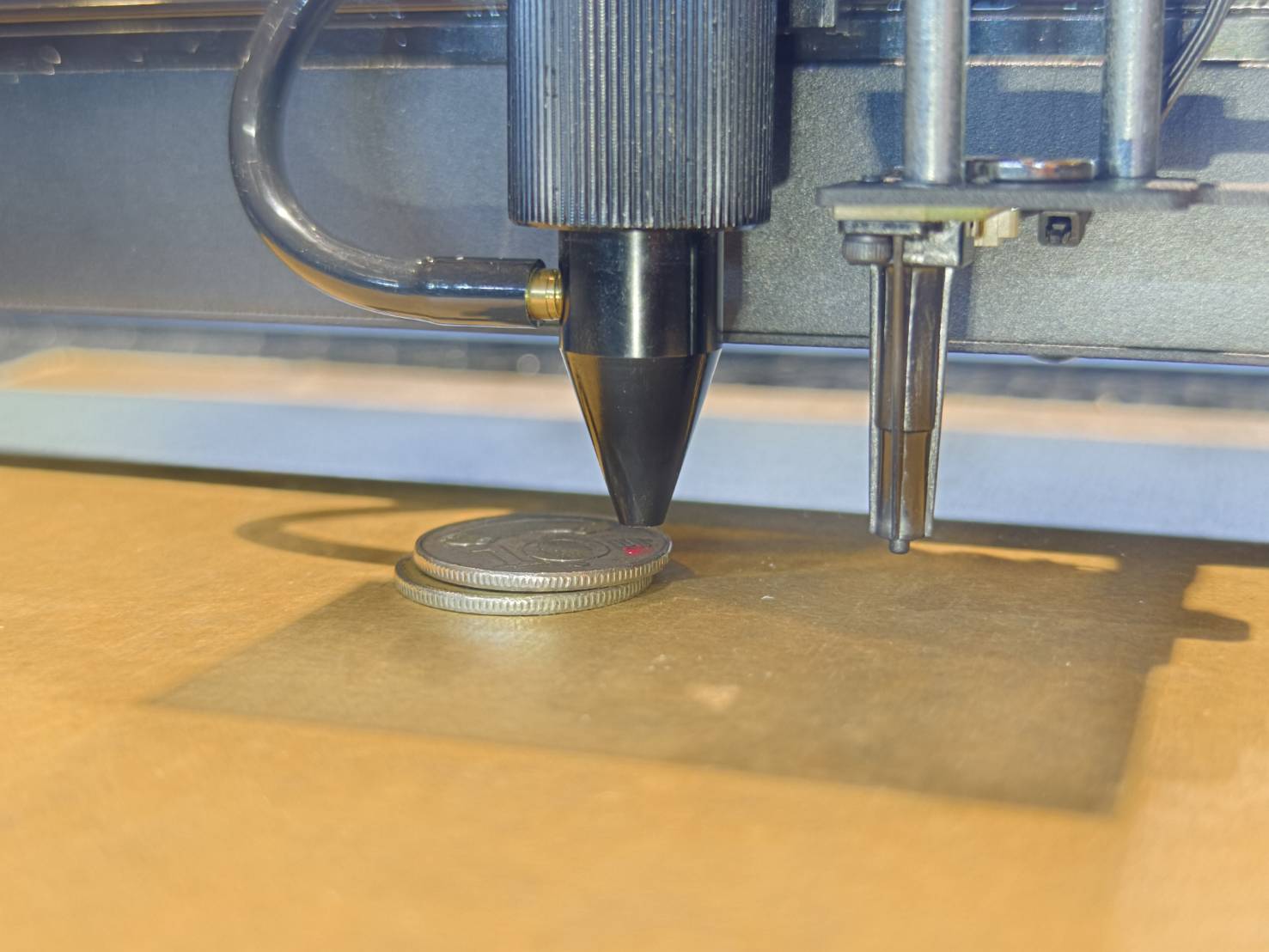

例 #1: コインまたは4mm厚の素材が挿入できない場合、 距離が短すぎる, そのため、値を負の数に設定してワークベッドを下げる必要があります。

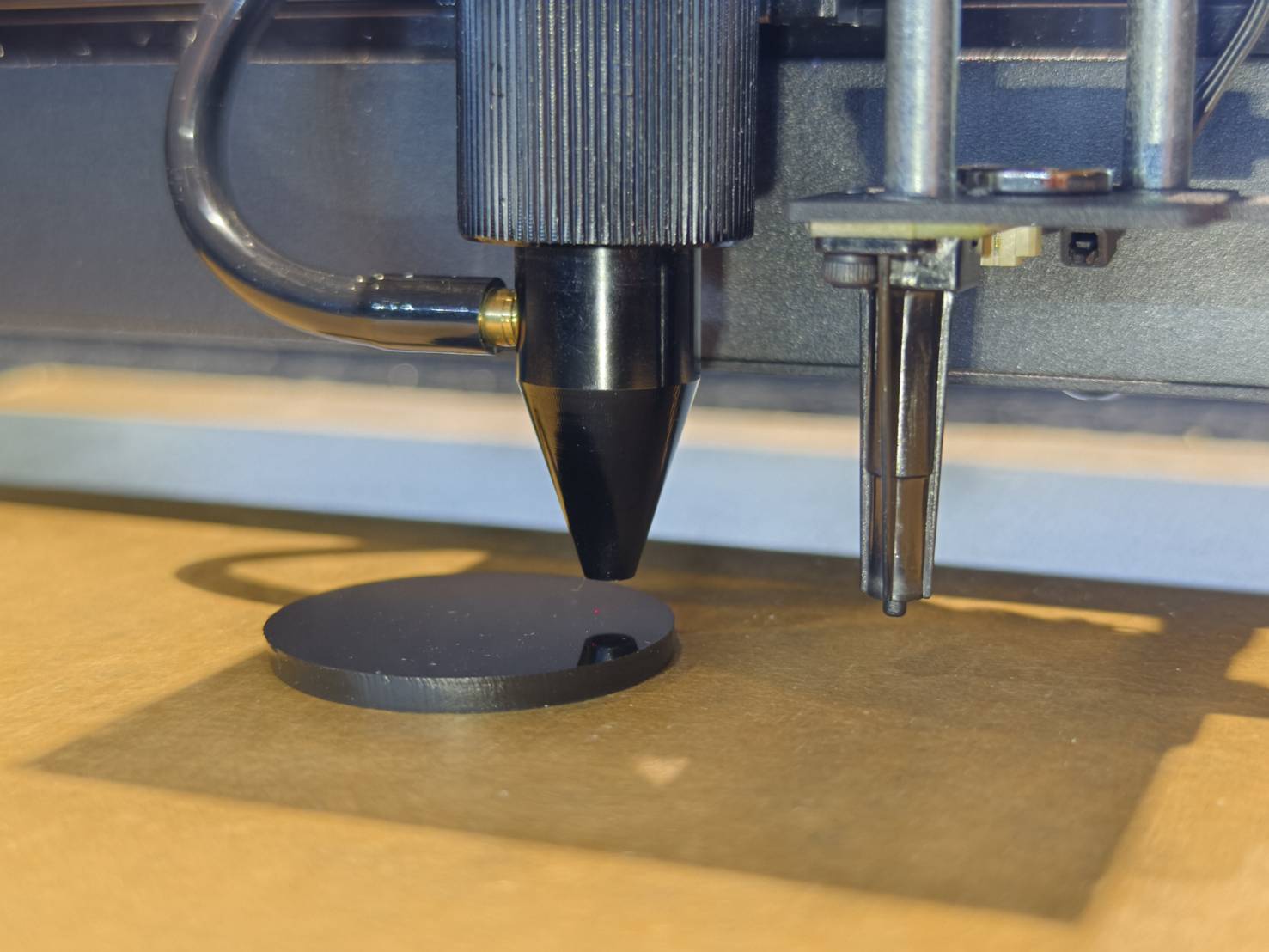

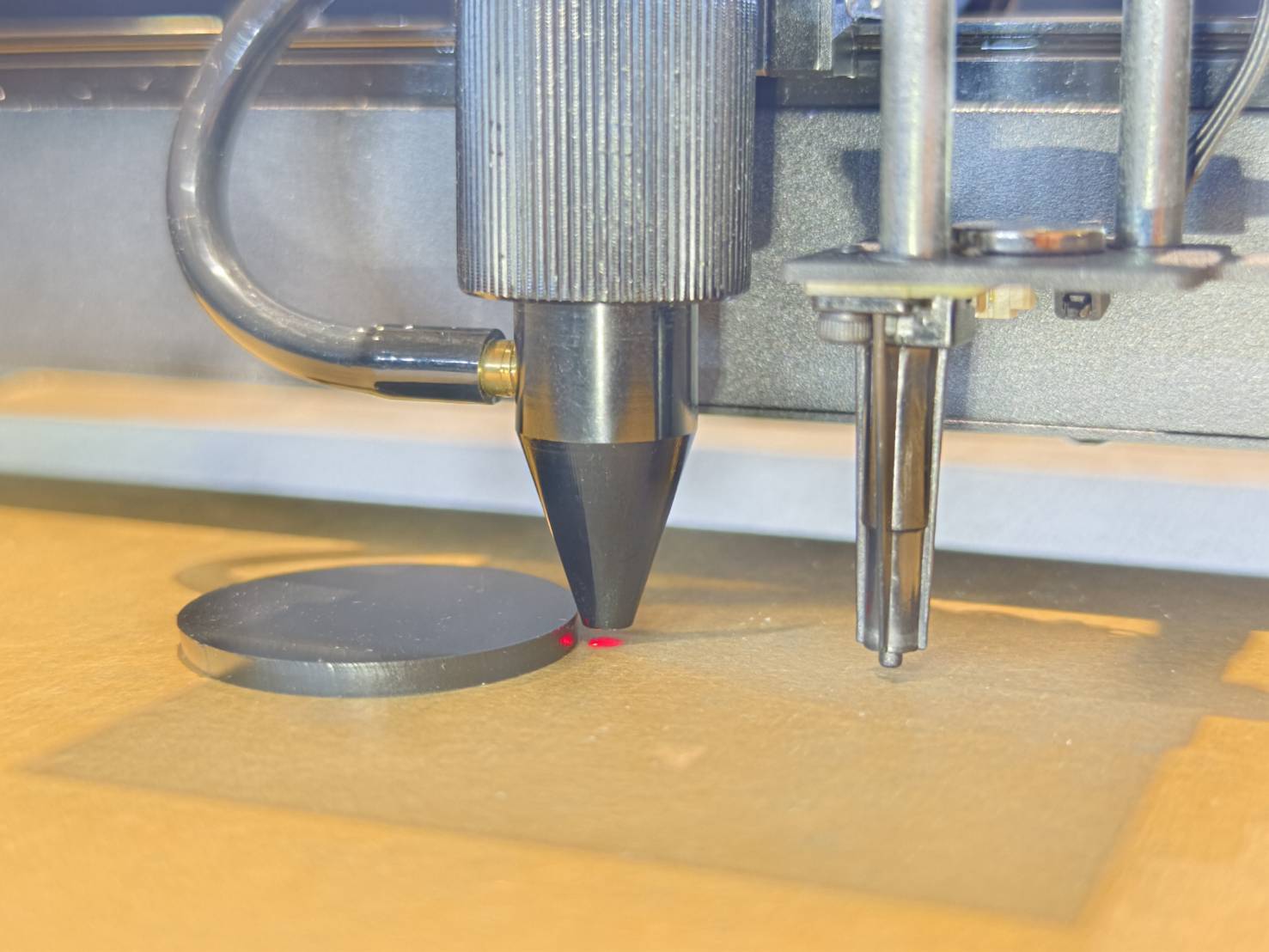

例 #2: コインまたは4mm素材を挿入した後、隙間が大きすぎる場合、 距離が長すぎます, ため、正の値を設定してワークベッドを上げる必要があります。
