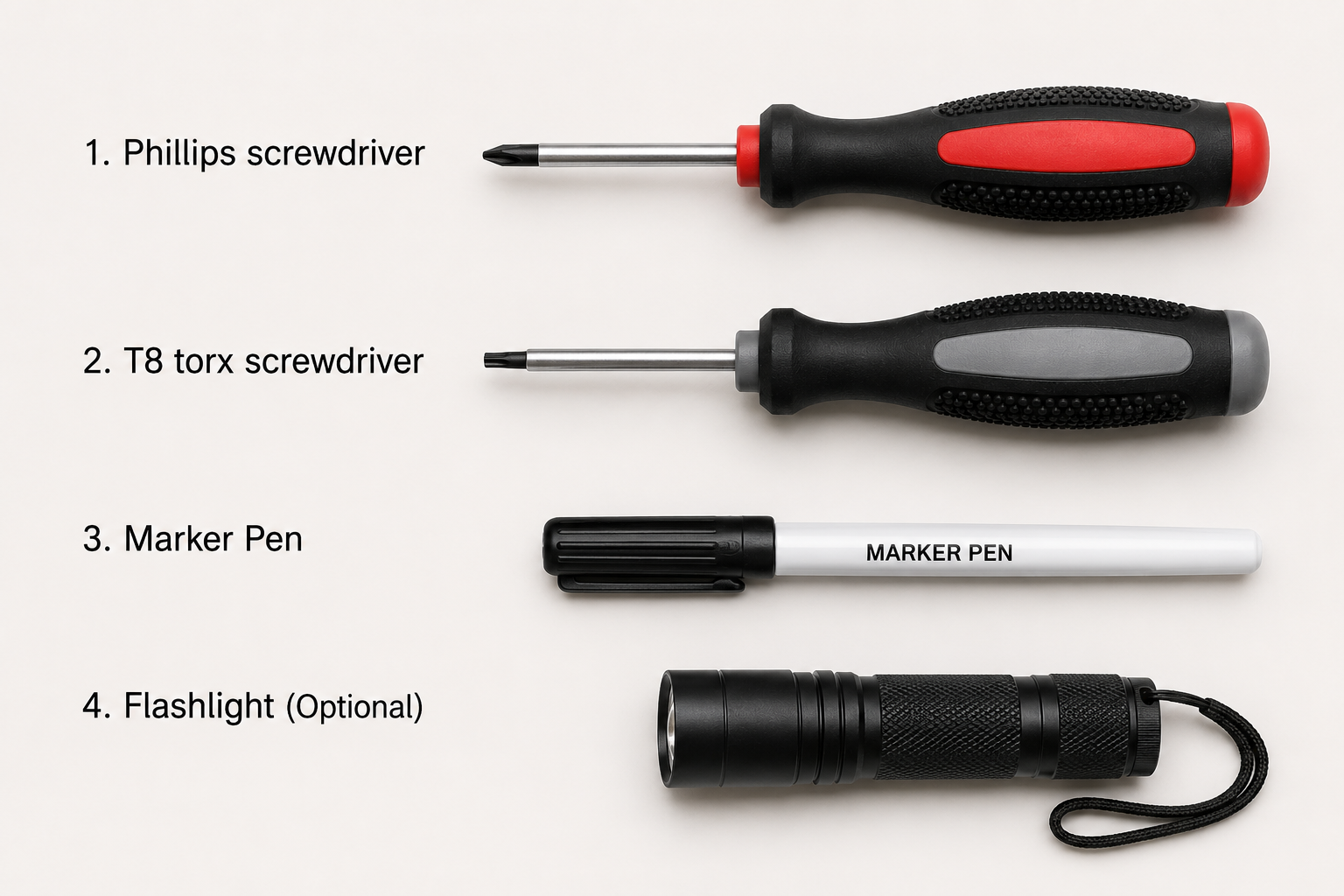

ツール
|
ステップ1
機器の電源を切り、電源コードを取り外します。
ステップ2

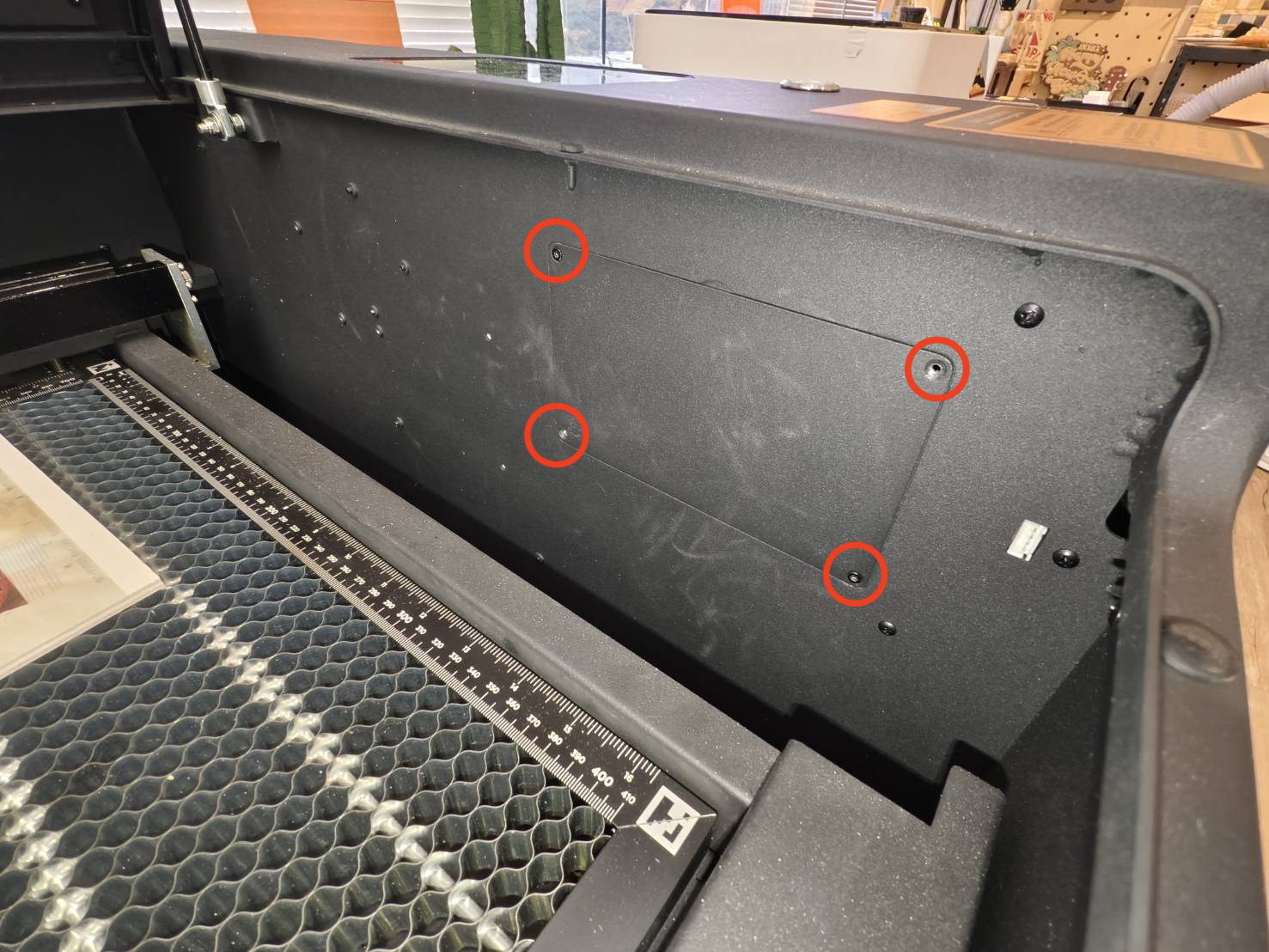

T8トルクスドライバーを使用して、作業エリア内のサイドカバーを開けます。
ステップ3
ケーブルを再接続する際に接続位置を忘れないよう、すべてのケーブルの位置を動画で記録しておくことを強く推奨します。（以下の動画はデモンストレーションです。実際のケーブル配置とは異なる場合があります。）
ステップ4

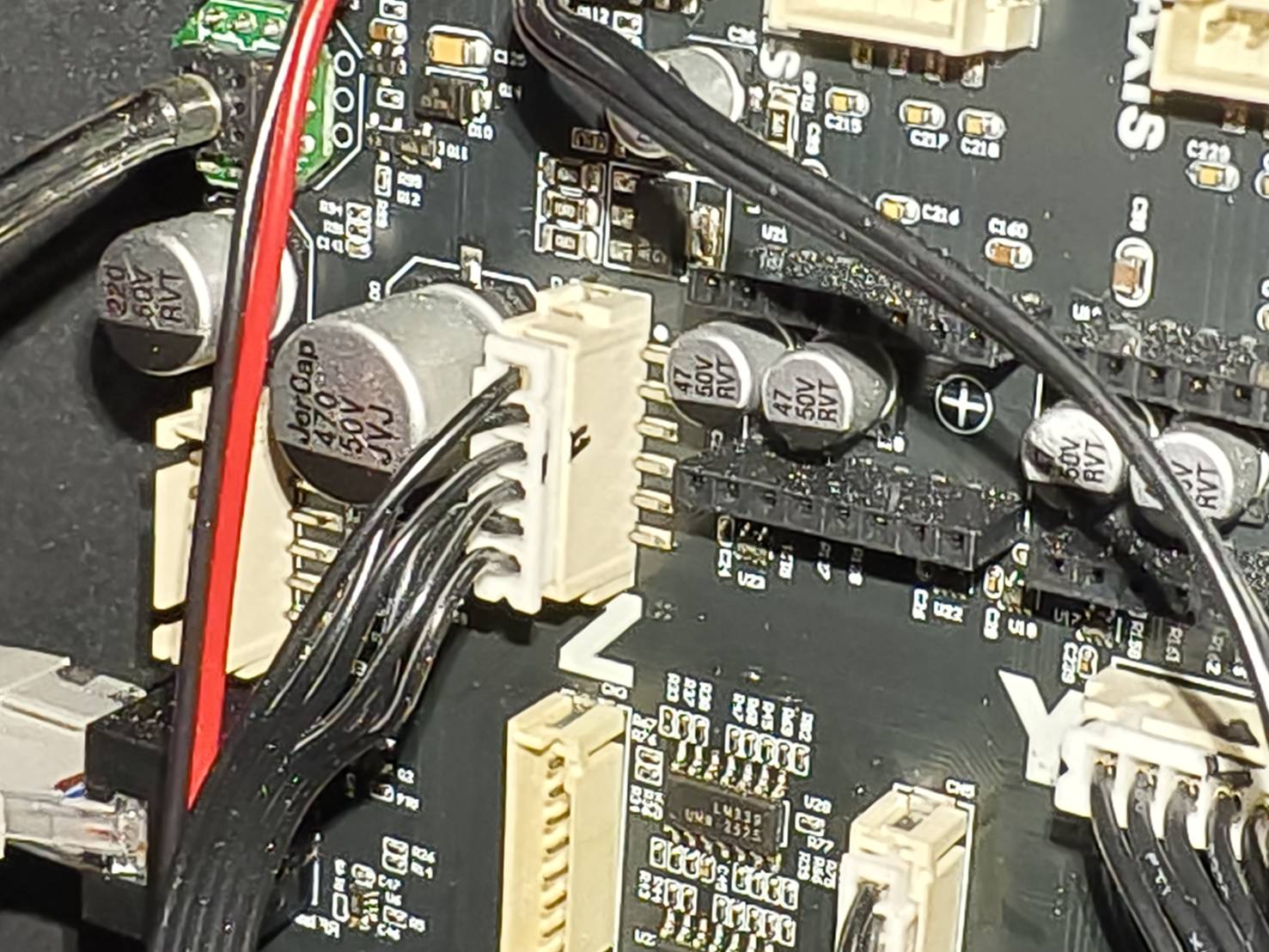

モーターケーブルはメインボード上で同じタイプのソケットを使用しているため、再取り付け時に誤ったソケットに接続しないよう、X軸、Y軸、Z軸のモーターケーブルにマークを付けてください。
各ケーブルのマークを写真で記録してください。

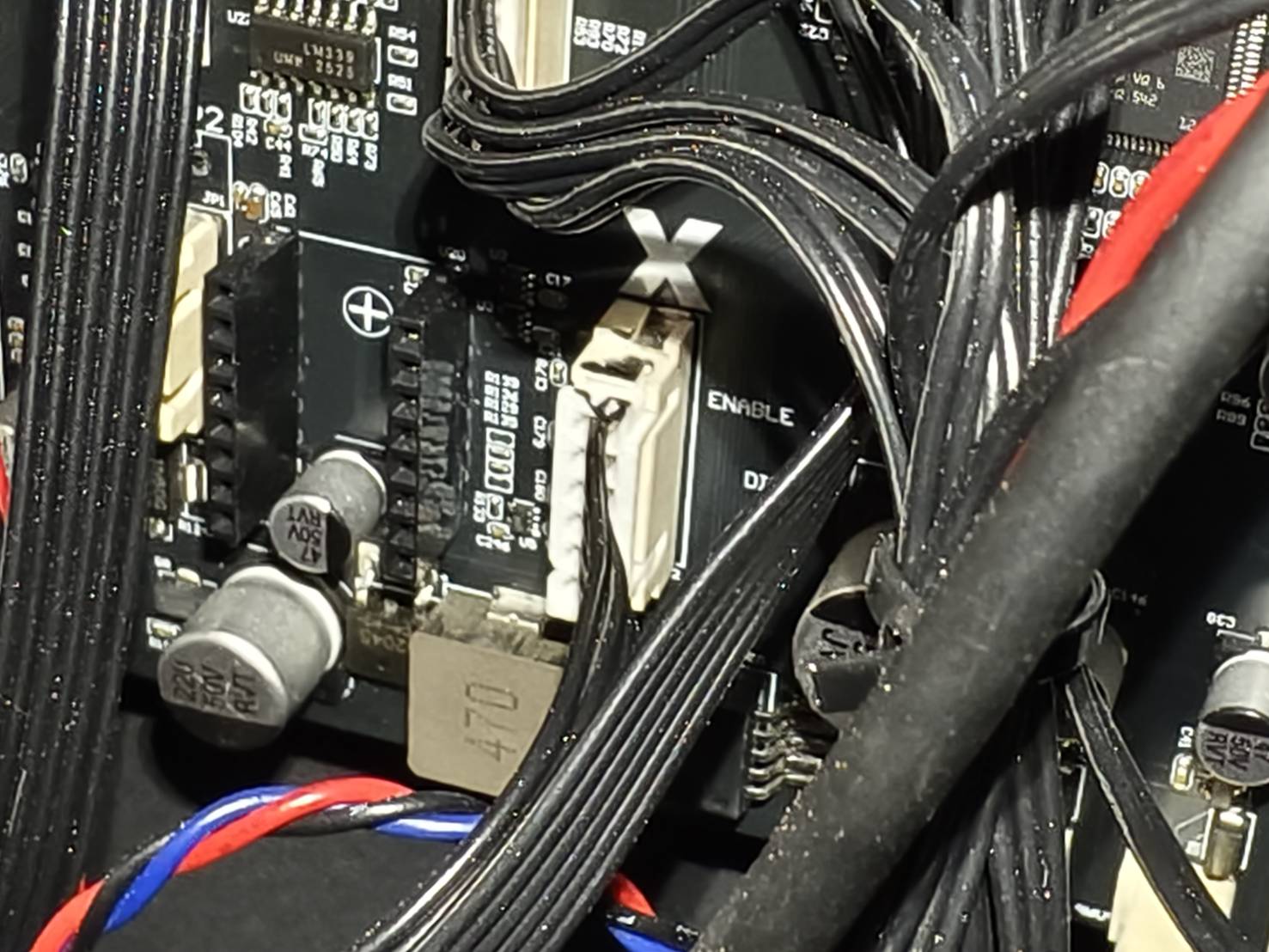

X軸 |

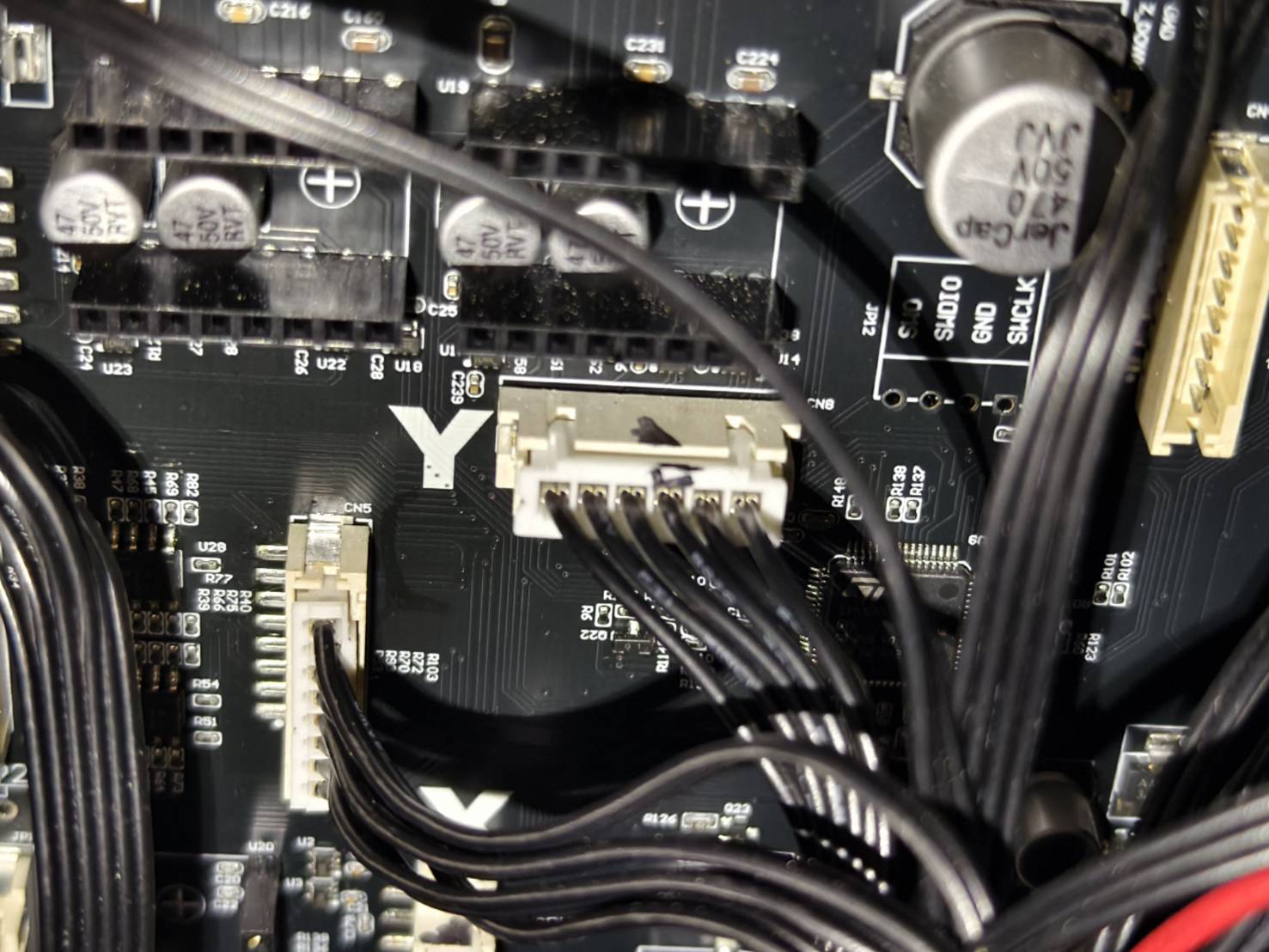

Y軸 |
Z軸 |
ステップ4

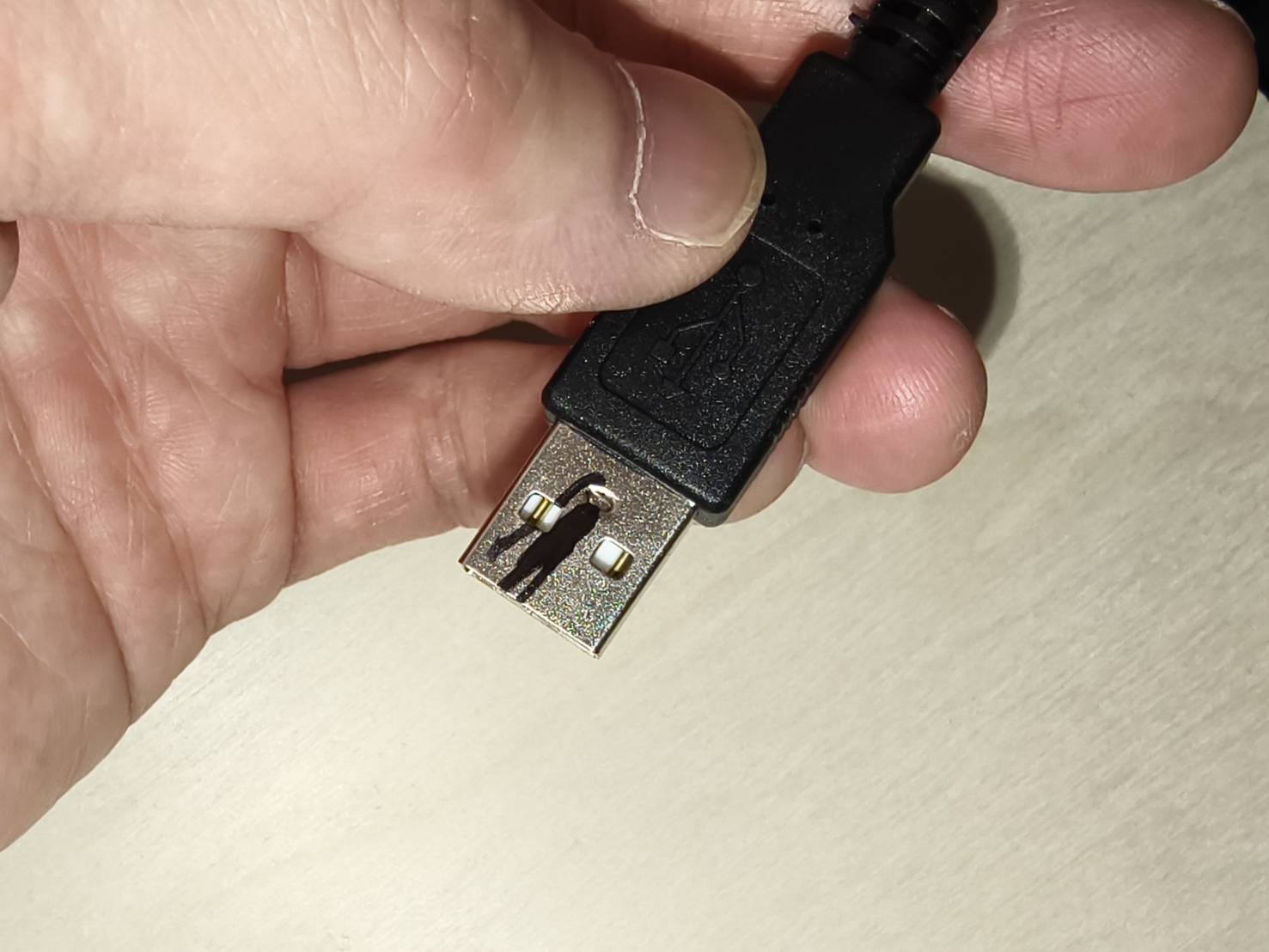

上部のカメラケーブル（CAM1）を取り外し、上部のUSBポート（CAM1）に接続することを示すマークを付けてください。
ケーブルのマークを写真で記録してください。
ステップ5
メインボードからすべてのケーブルを取り外します。
ステップ 6

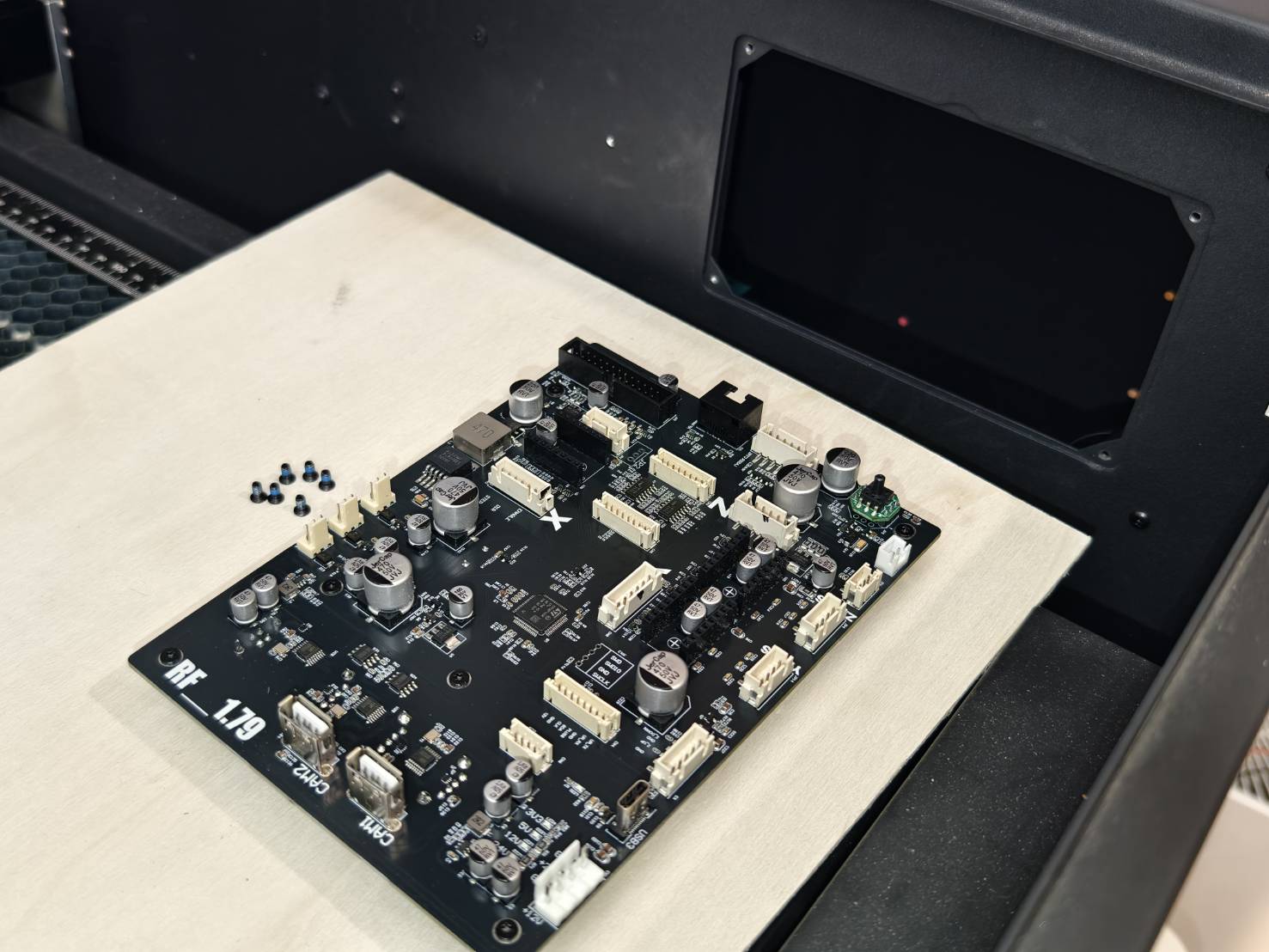

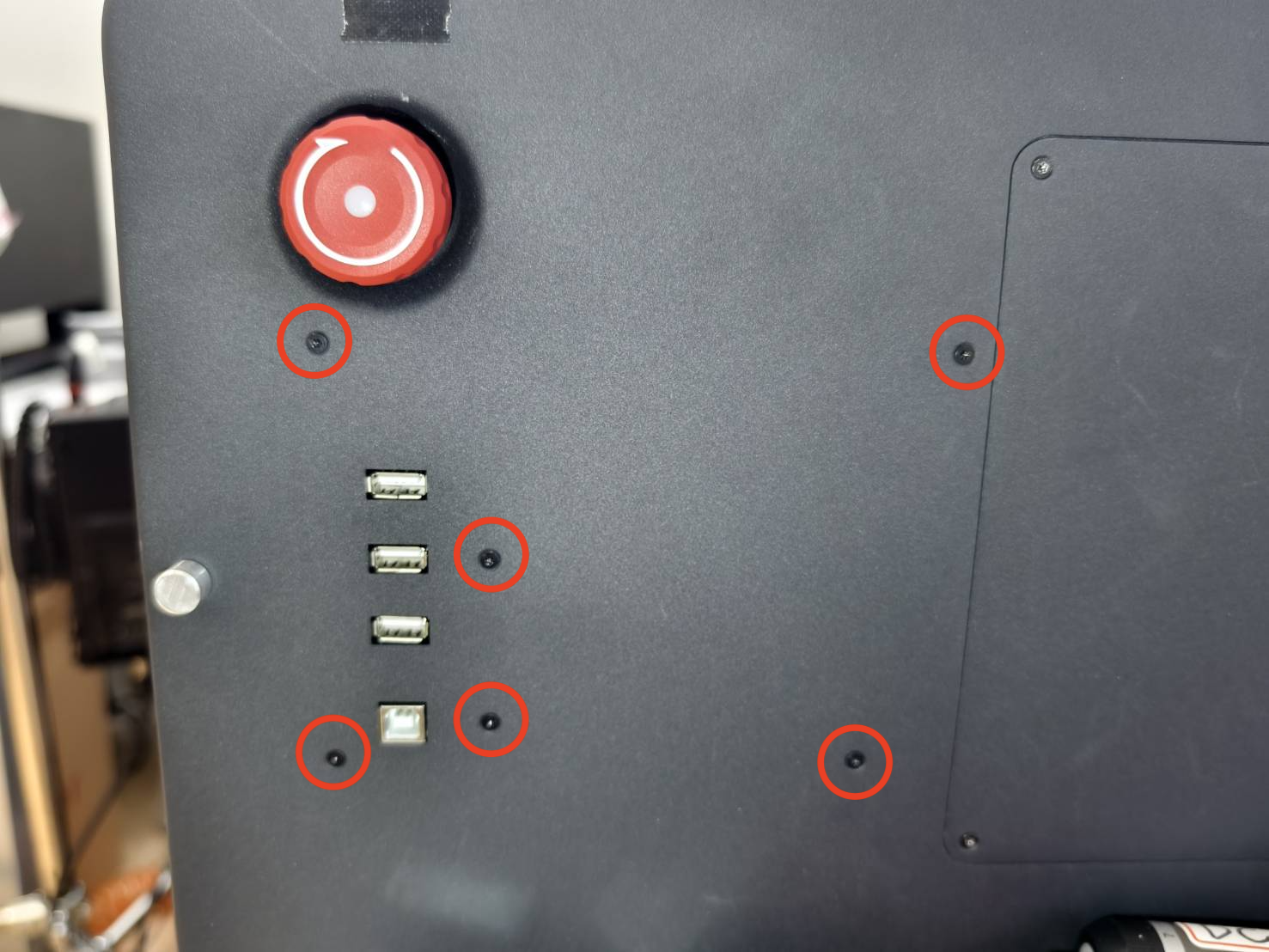

本体右側のT8ネジを取り外し、メインボードをシステムから取り外します。

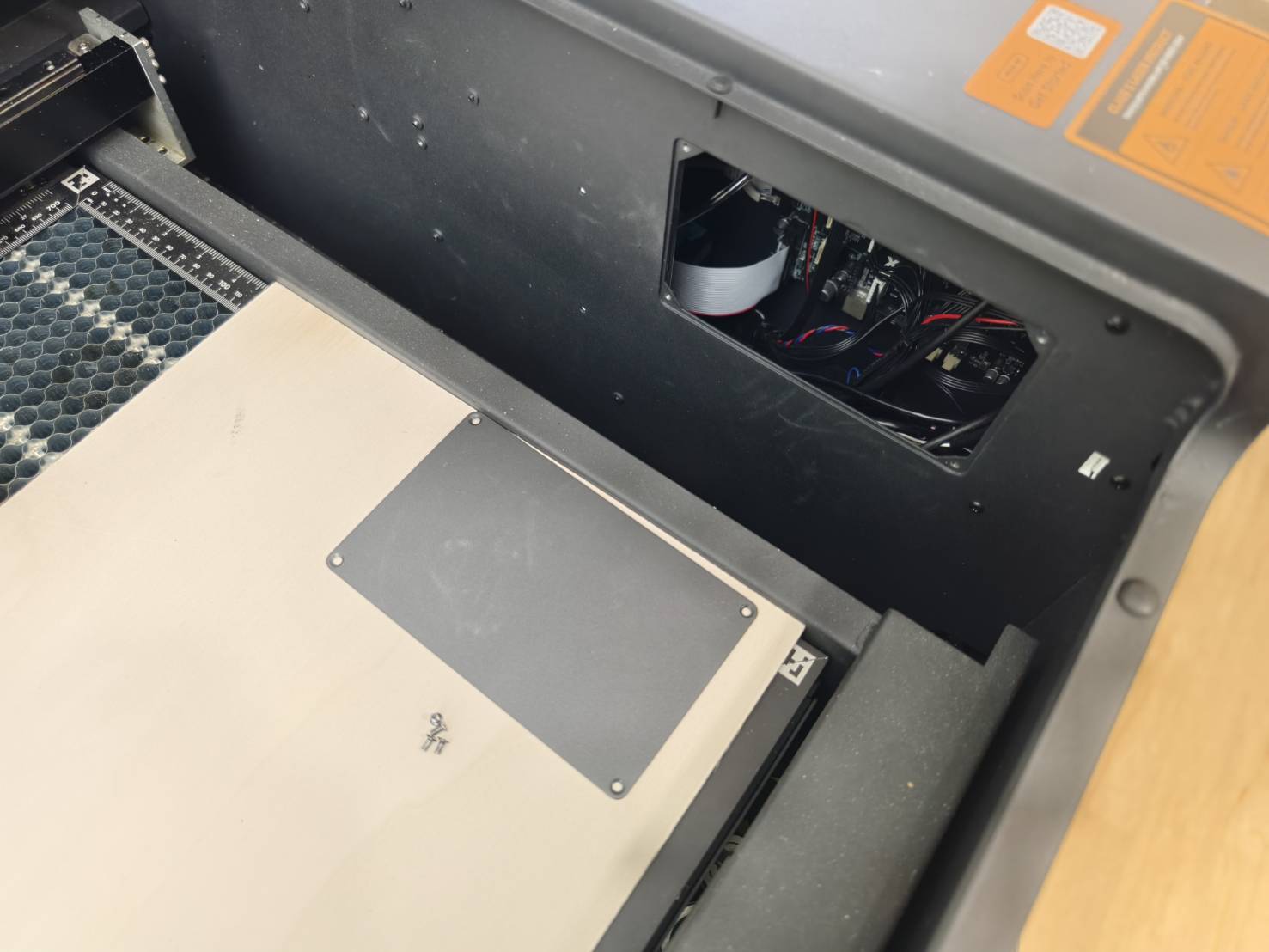

以下は、開口部からボードを取り出す方法のデモンストレーションです。
ステップ 7

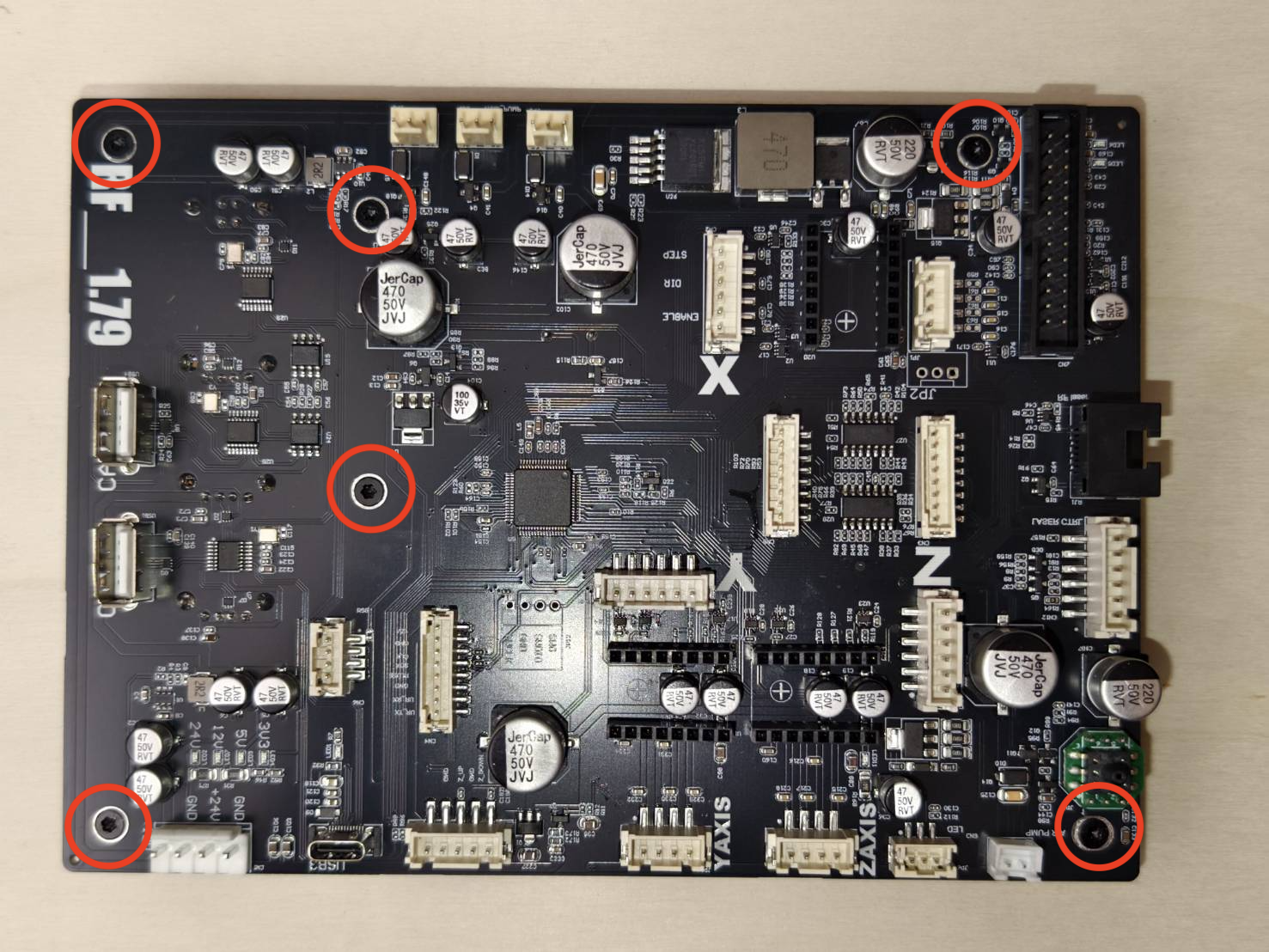

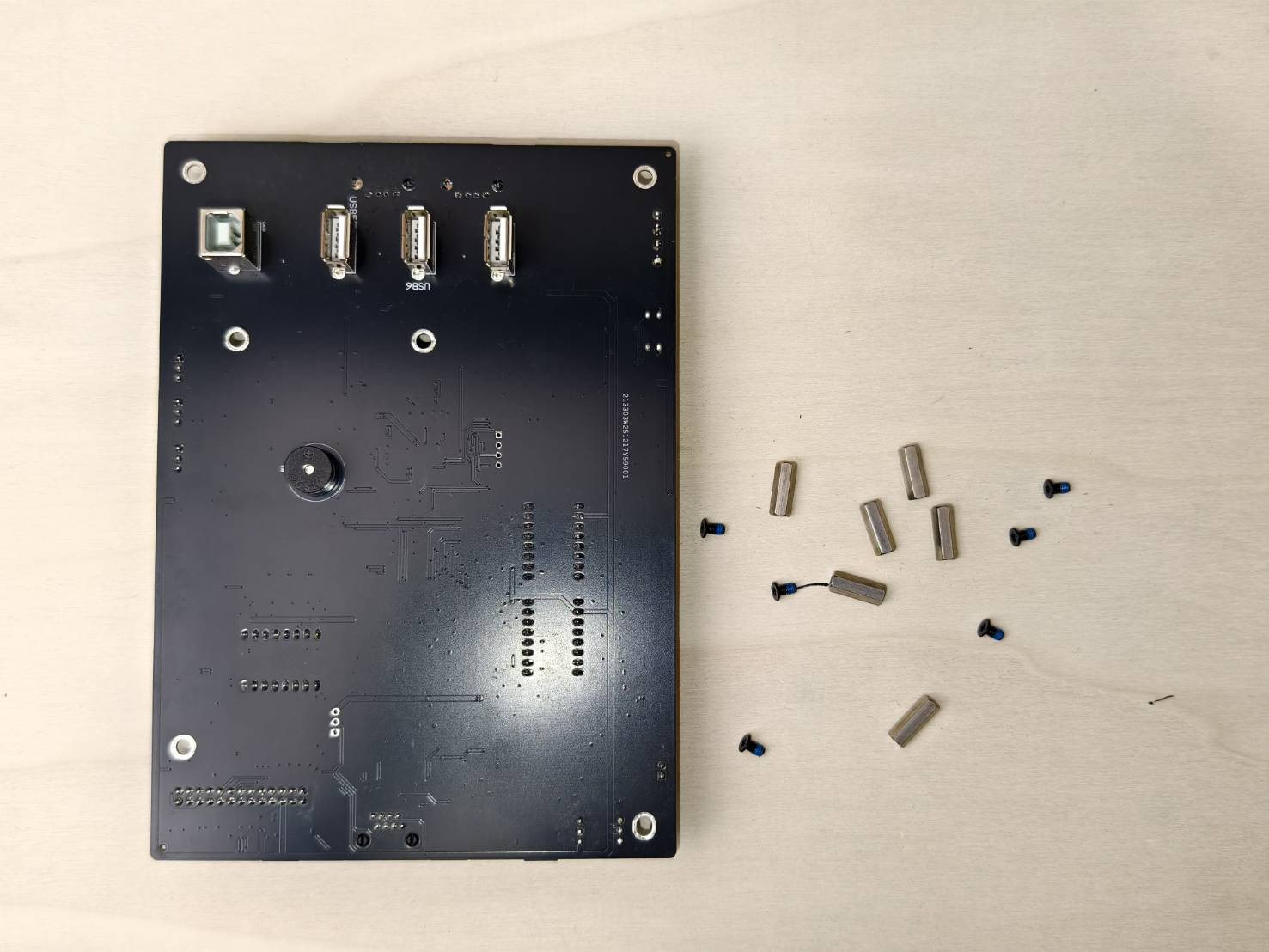

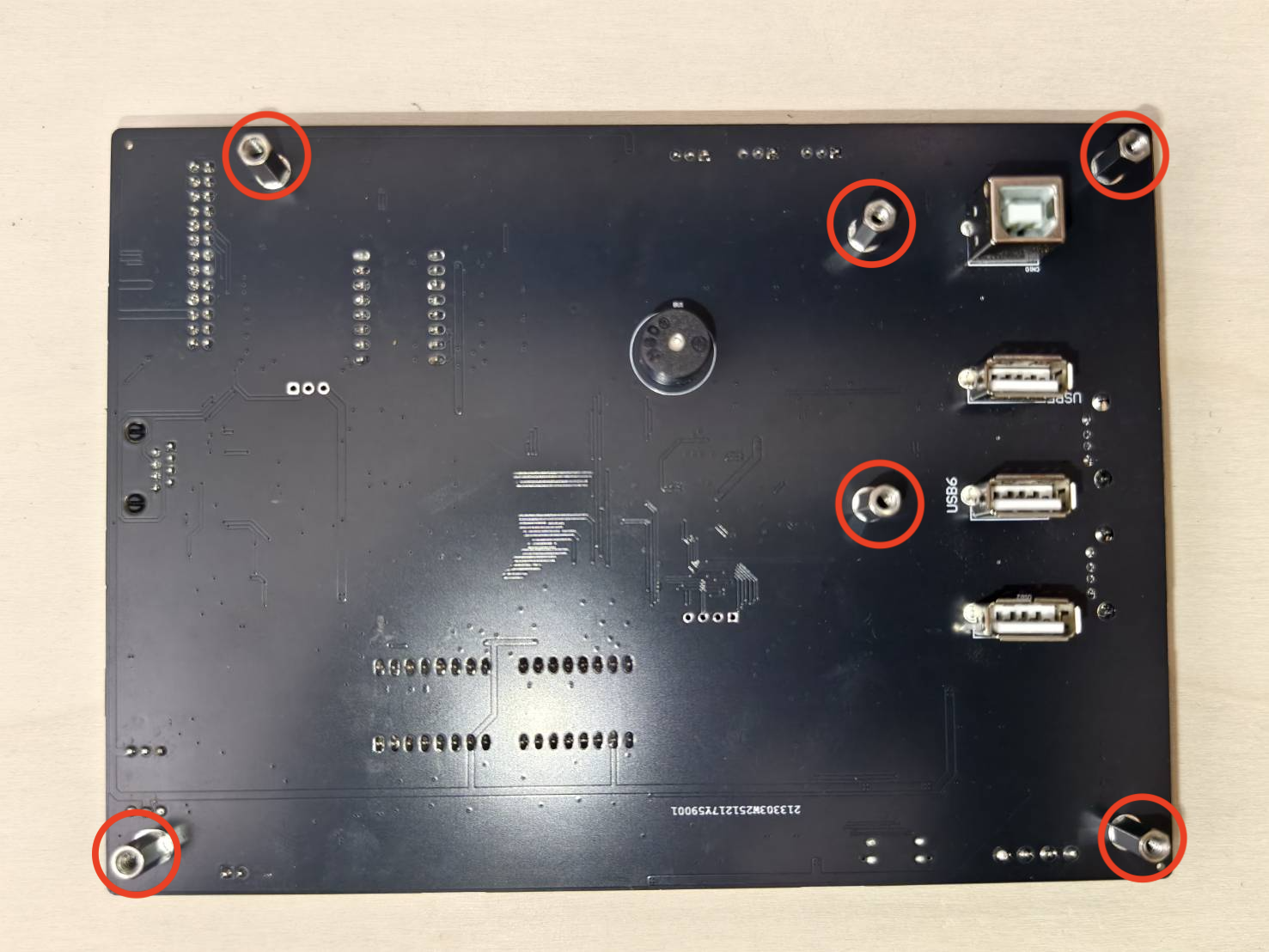

スタンドオフを押さえながらT8ネジを外し、メインボードからスタンドオフネジを取り外します。
T8ネジ（前面） |
スタンドオフ（背面） |
ステップ 8
新しいメインボードにスタンドオフネジを取り付けます。
T8ネジ（前面） |
スタンドオフ（背面） |
ステップ 9
スタンドオフネジを使用して、新しいメインボードを本体に取り付けます。
以下は、開口部からボードを挿入する方法のデモンストレーションです。
ステップ 10

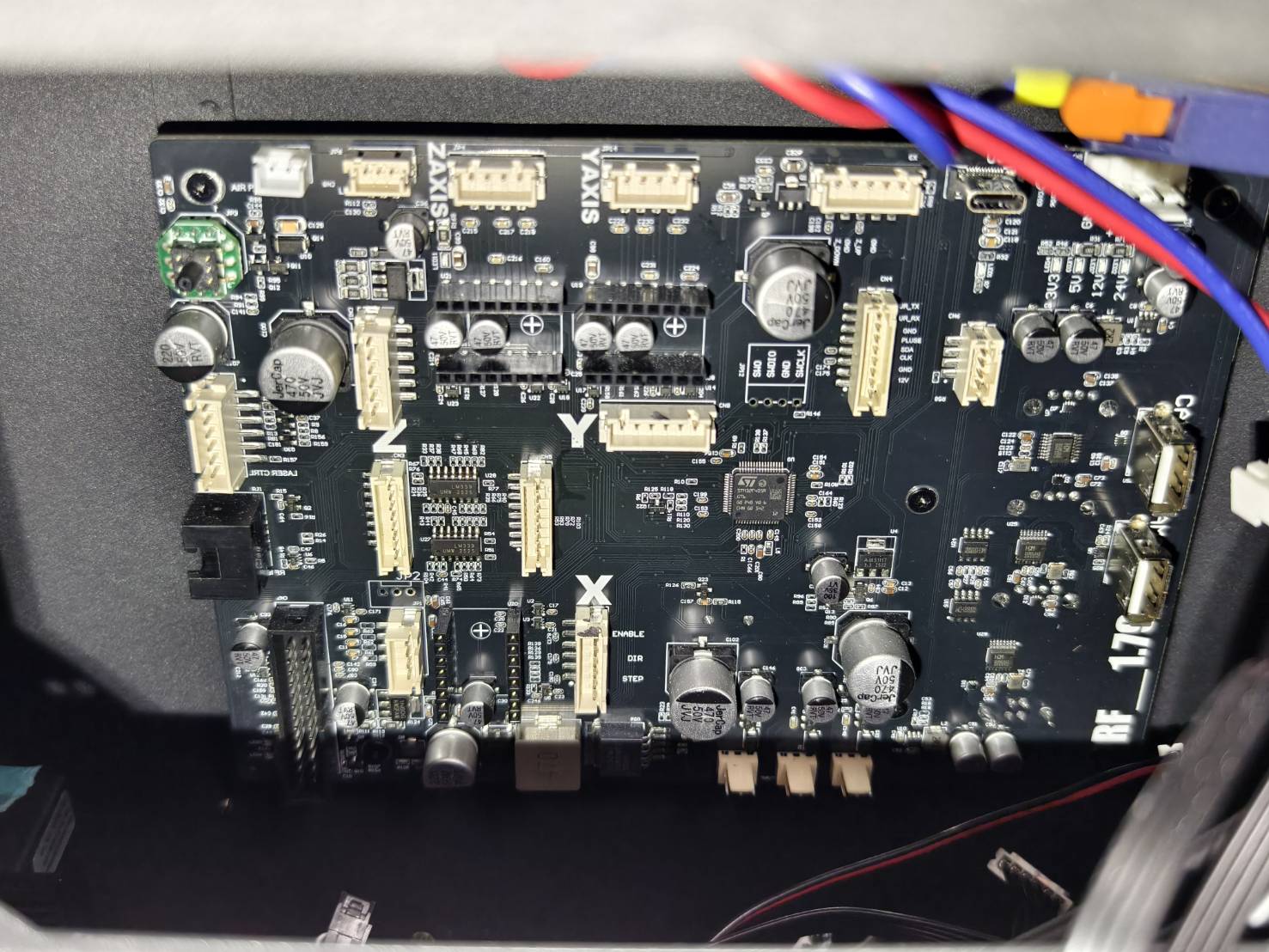

メインボードにすべてのケーブルを再接続します。モーターとカメラUSBケーブルは、必ずマークされた正しい位置に接続してください。
その他のソケットについては、こちらの 図 を参照して、どのソケットを空のままにするかを確認してください。
ステップ 11
作業エリア内のサイドカバーを再度取り付けます。
ステップ 12
ファームウェアを最新バージョンに更新してください。詳細については、以下のリンクを参照してください。
4-7 ファームウェアアップデート
