HEXA RF - 12V電源ユニット（12V PSU）の交換

工具

手順1

機器の電源を切り、電源コードを取り外します。

手順2

T8トルクスドライバーを使用してサイドカバーを開けます。

手順3

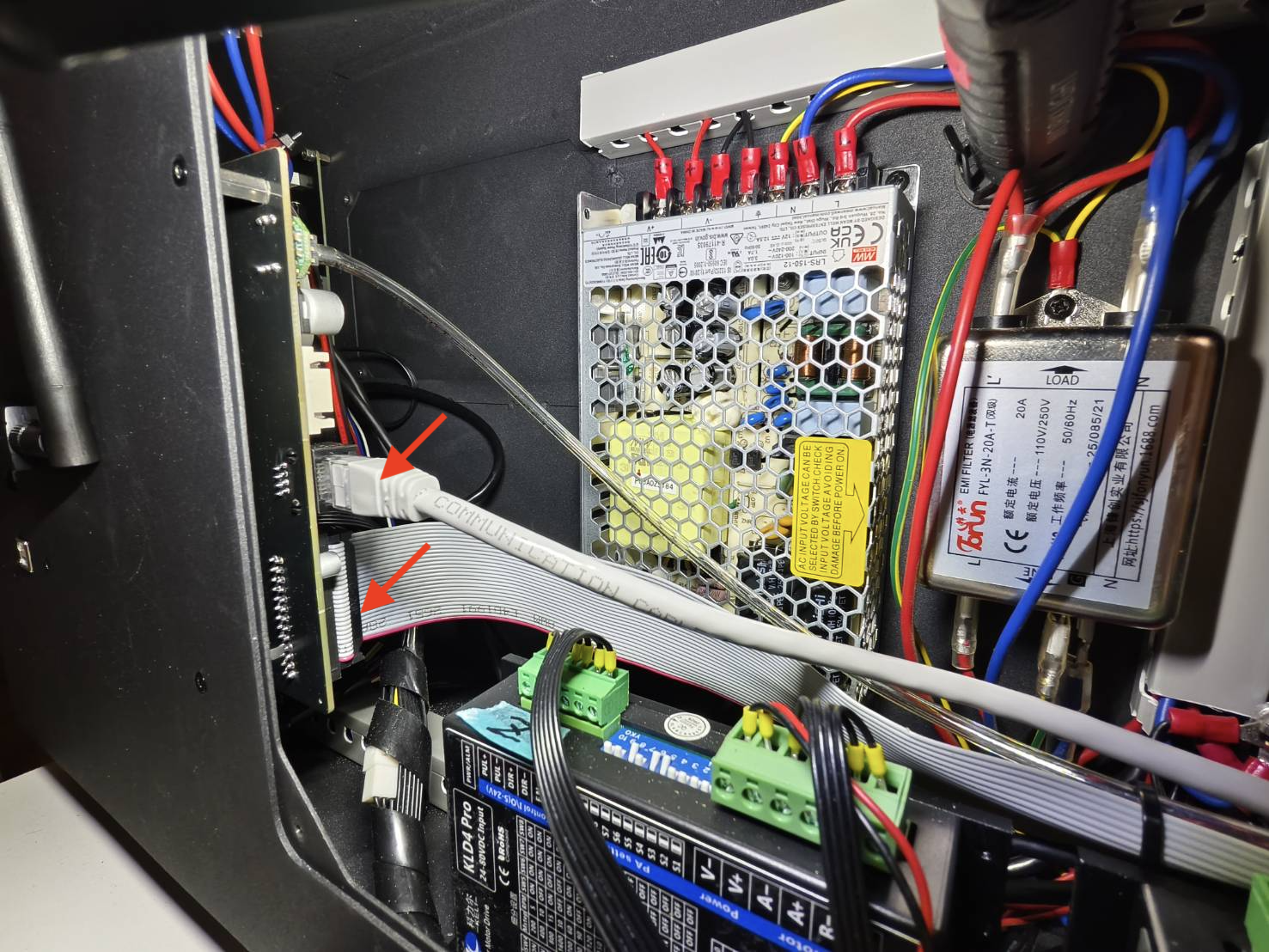

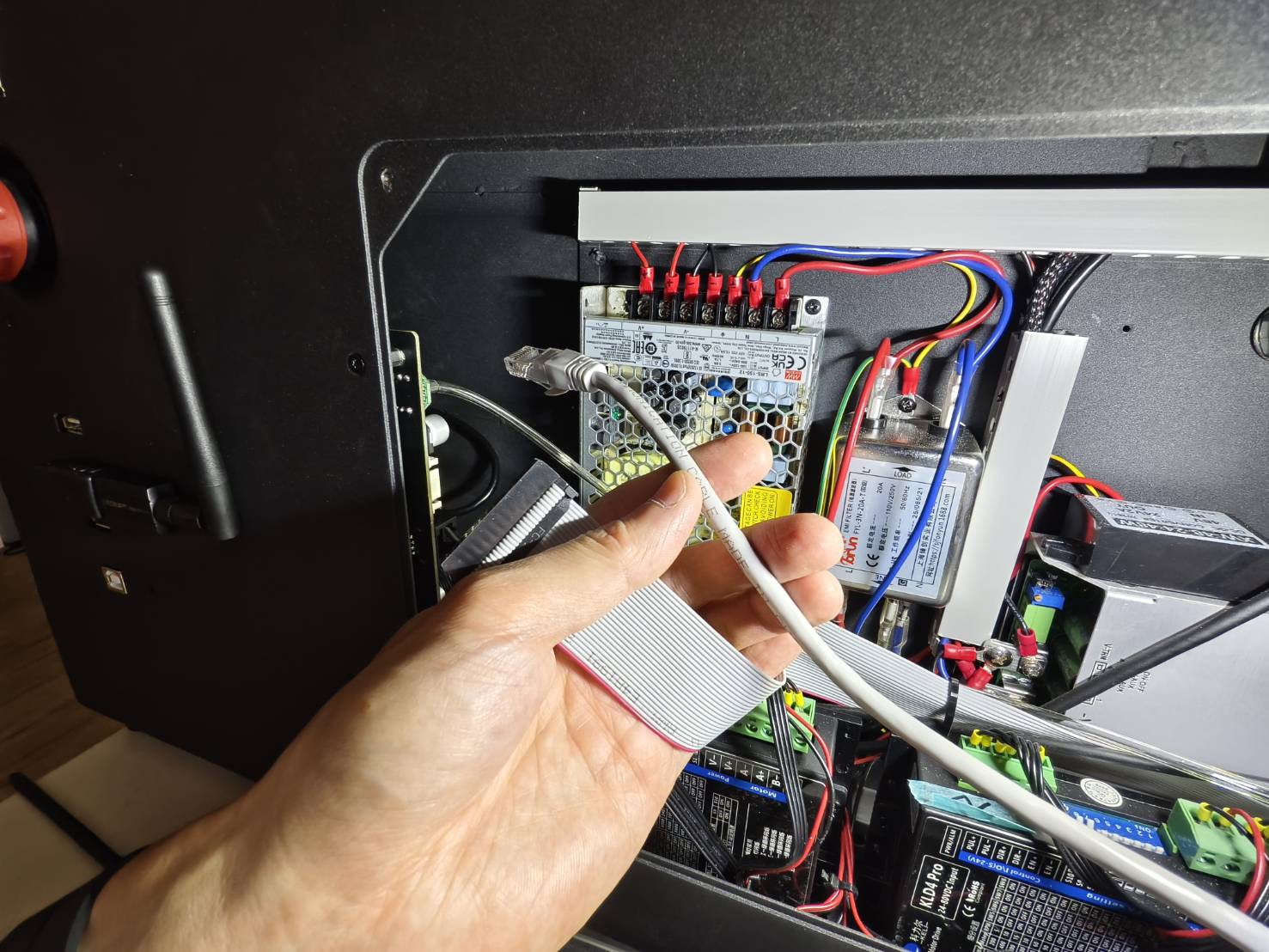

リボンケーブルとRJ45ケーブルを取り外し、作業スペースを確保します。

手順4

左側のドライバーボックスを取り外し、作業スペースを確保します。

手順5

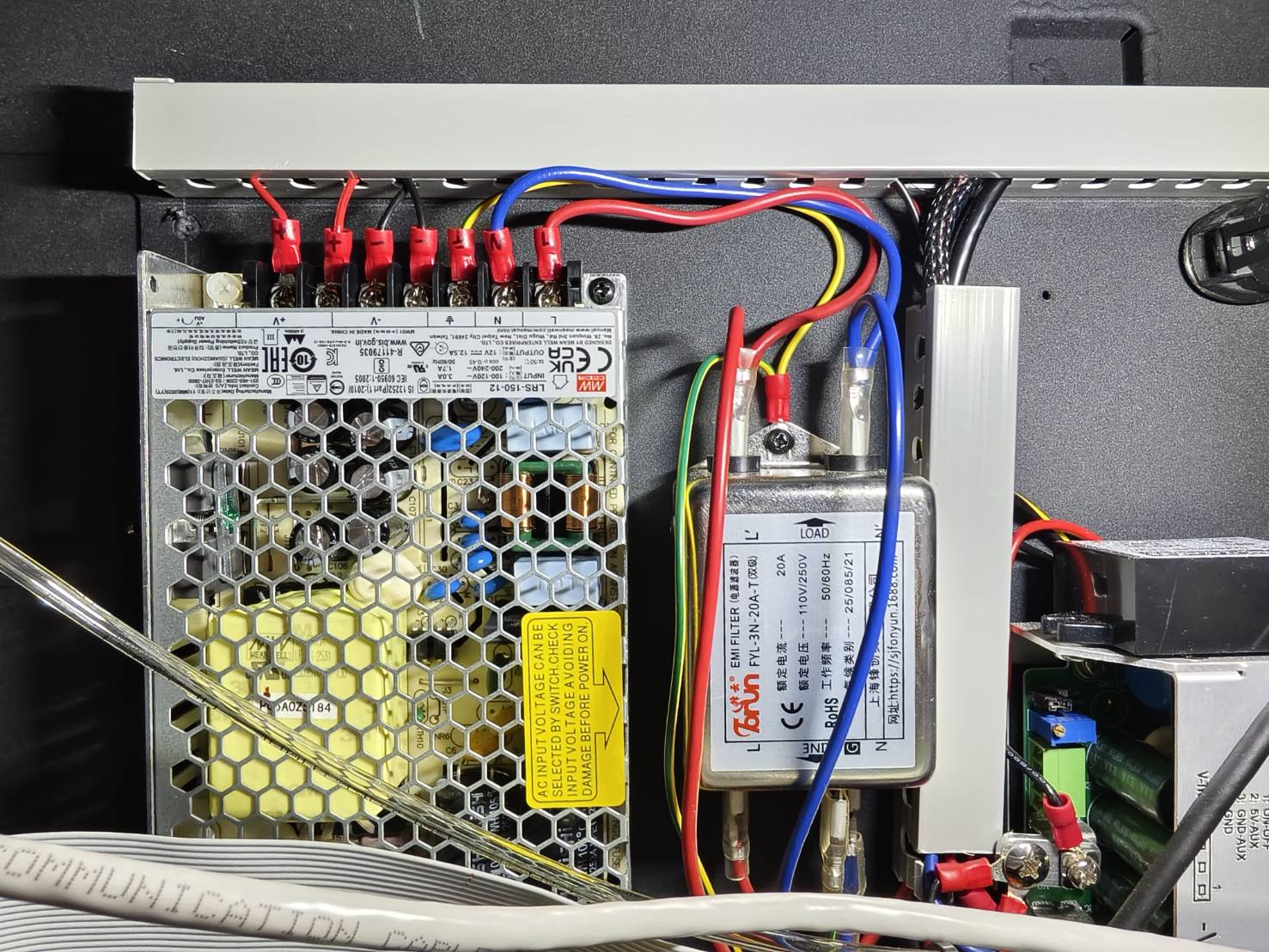

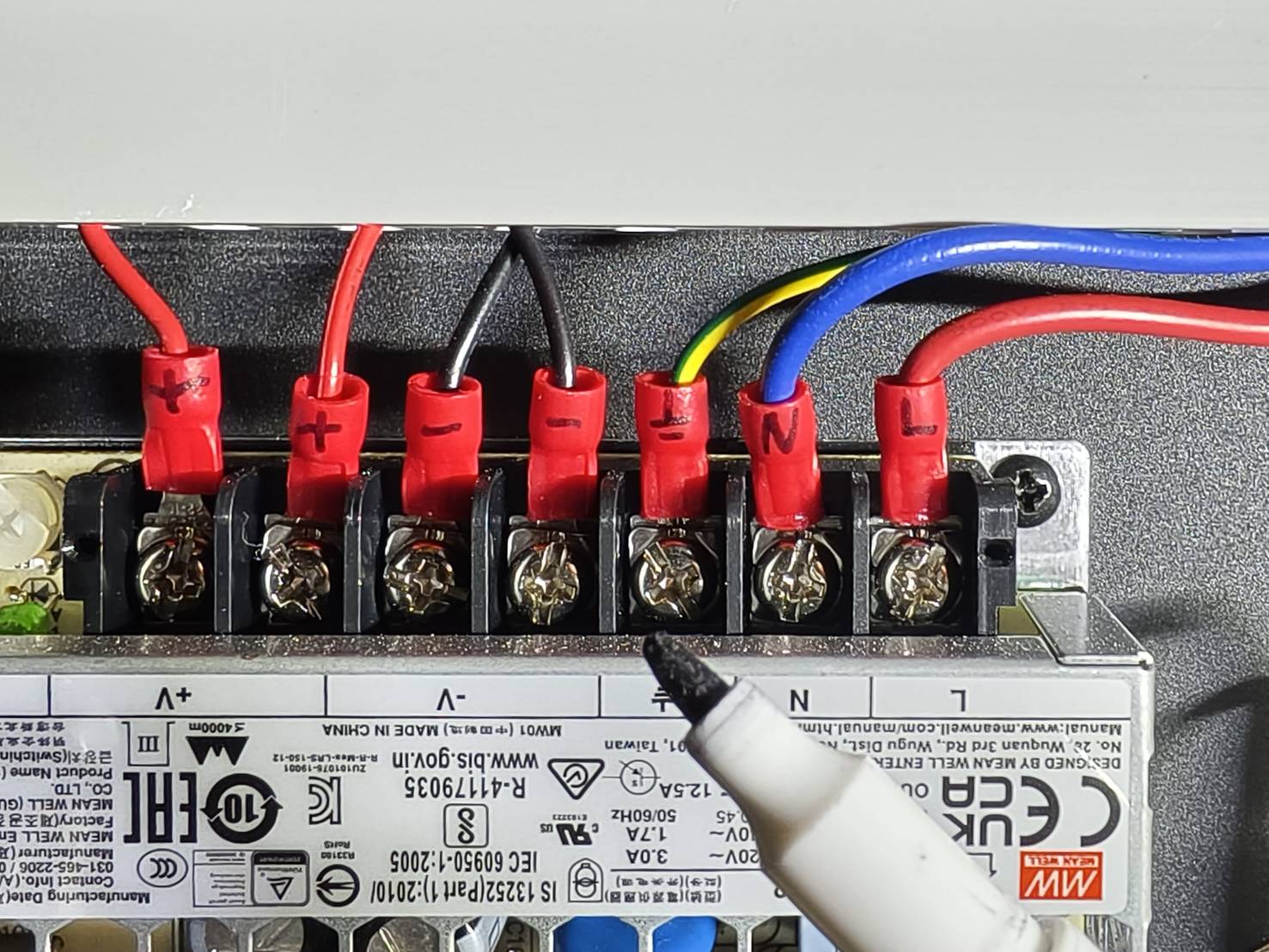

12V PSU全体の配線状態を写真撮影するか、ワイヤーに直接マーキングしてください。
写真はできるだけ鮮明に撮影してください。
これは、新しいユニットを取り付ける際に、すべてのワイヤーの接続先を忘れないようにするためです。
（ケーブルの接続先が不明な場合は、 配線図 を参照して最新のセットアップをご確認ください。）

手順 6

12V電源ユニットの配線を取り外します。
（PSUのネジを取り外す必要はありません。緩めるだけで十分です。）

手順 7

12V PSUをシステムから取り外します。PSUは2本のネジで固定されています。
上部のネジは取り外す必要がありますが、下部のネジは緩めるだけでPSUを取り外すことができます。

手順 8

新しい12V PSUを取り付けます。

手順 9

新しい12V PSUに配線を接続します。写真または 手順5.

手順 10

ドライバーボックスを再度取り付けます。

手順 11

リボンケーブルとRJ45ケーブルを再接続します。

手順 12

サイドカバーを再度取り付けます。
