2-4 beamo II - チラーの組み立てと起動

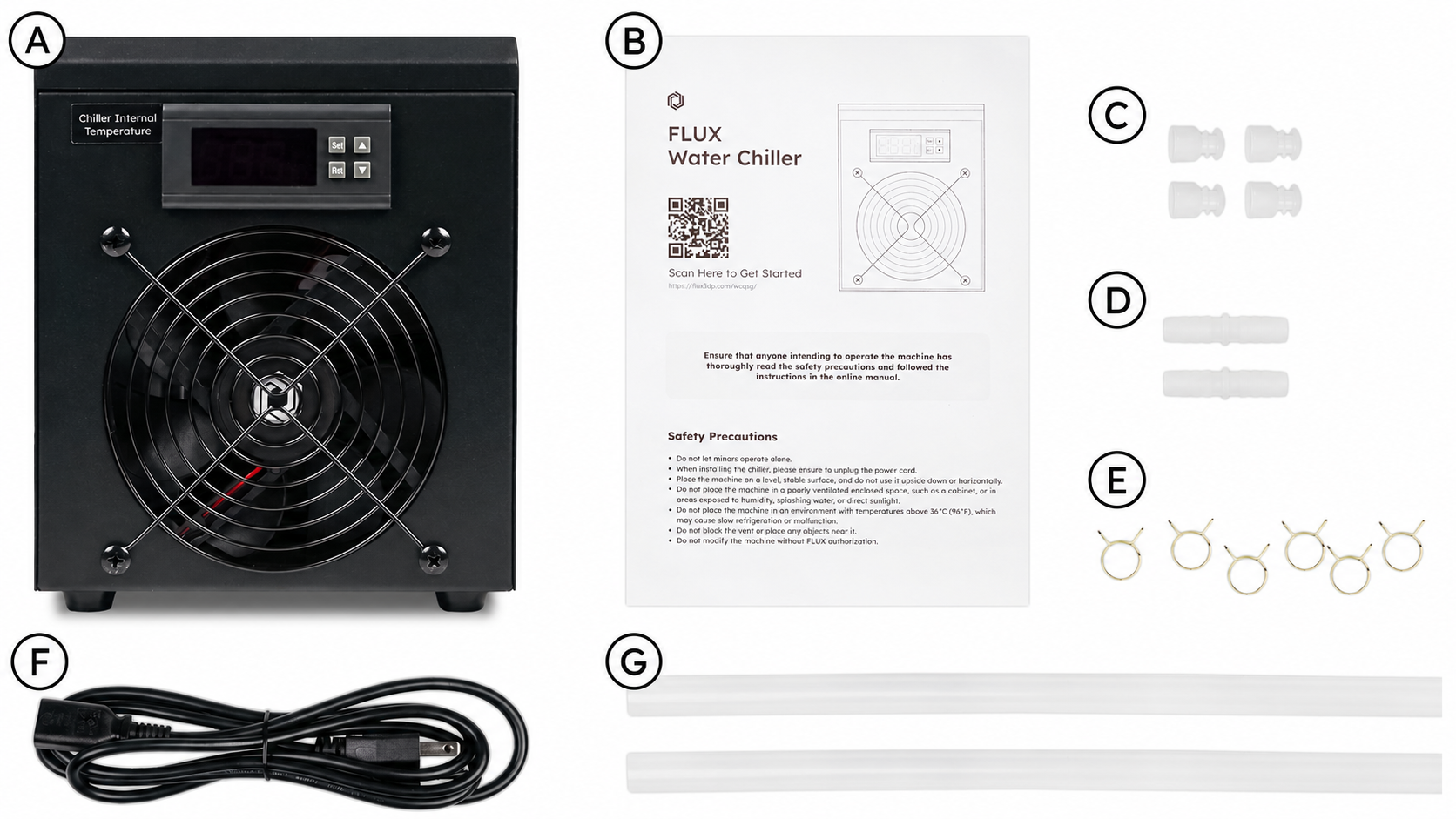

内容物

1. FLUX ウォーターチラー
2. クイックガイド
3. ウォーターチューブプラグ ×4
4. 両端パゴダコネクター ×2
5. ウォーターチューブクランプ ×6
6. 電源コード
7. ウォーターチューブ ×2

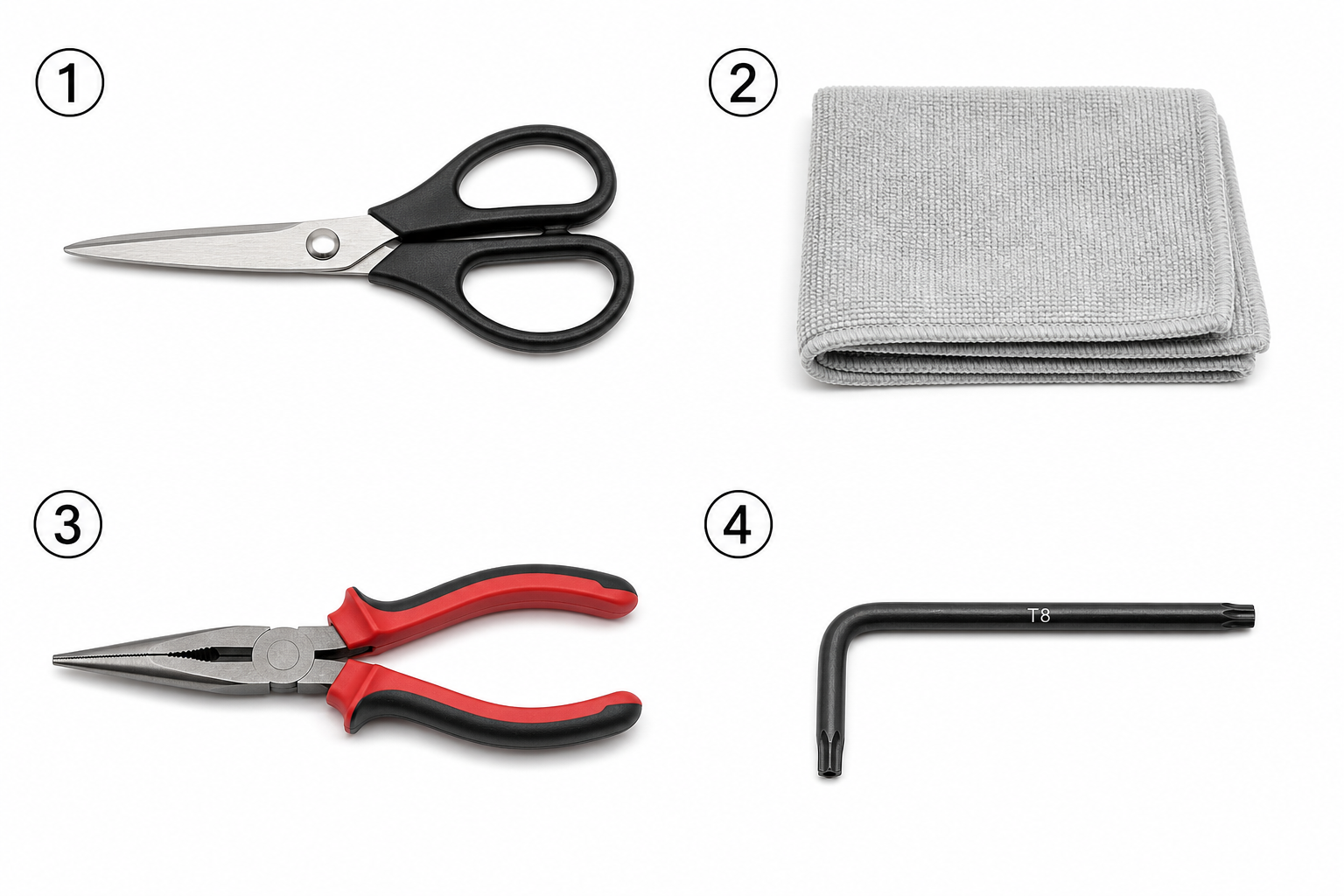

工具

1. はさみ
2. 布またはペーパータオル
3. ラジオペンチ
4. T8 トルクスレンチ

ステップ 1

機械の電源を切り、電源コードを抜きます。

ステップ 2

背面の金属カバーを取り外します。

ステップ 3

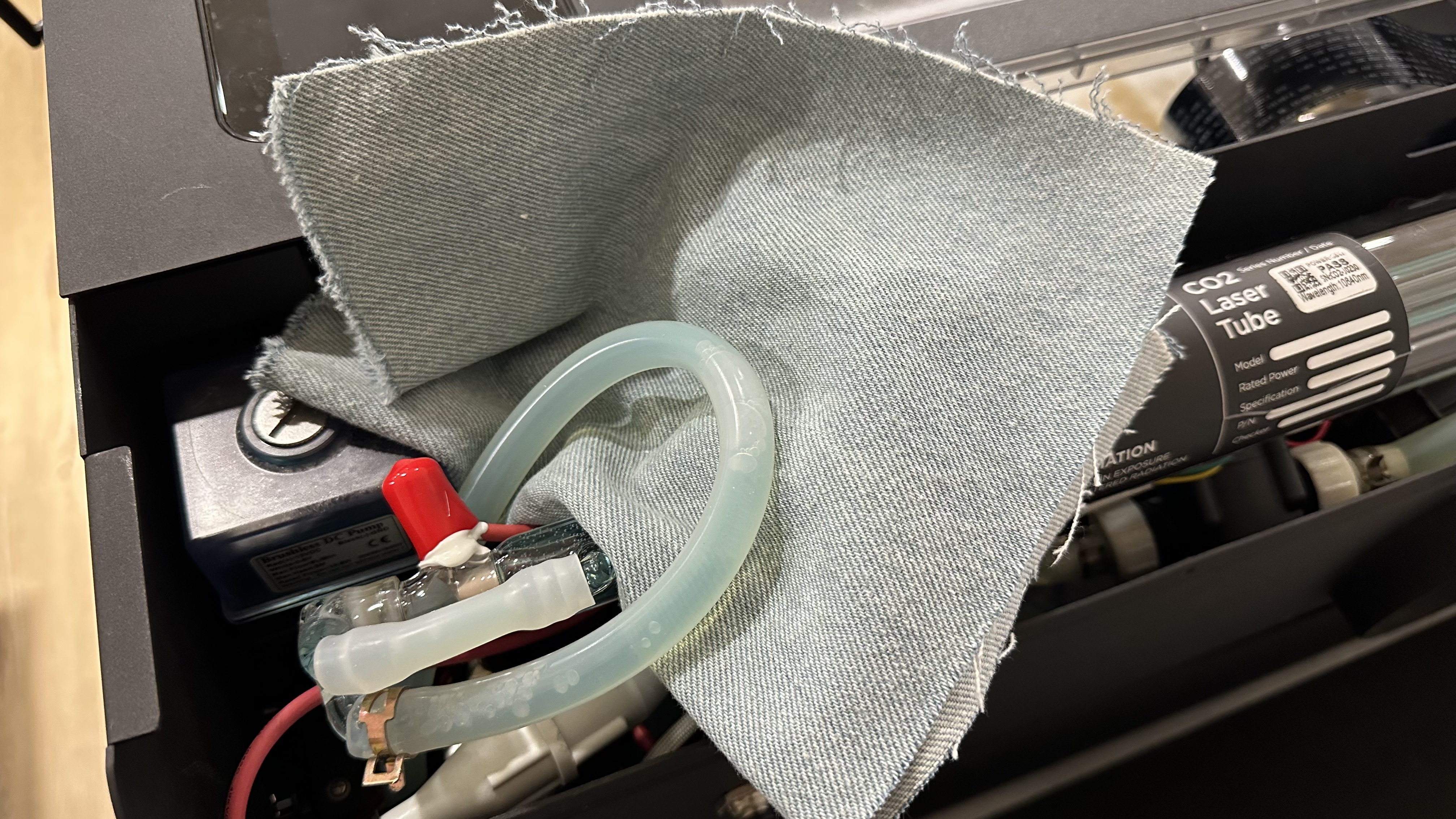

水管の下に布またはペーパータオルを敷き、水管を切断してチューブキャップを差し込みます。

ステップ 4

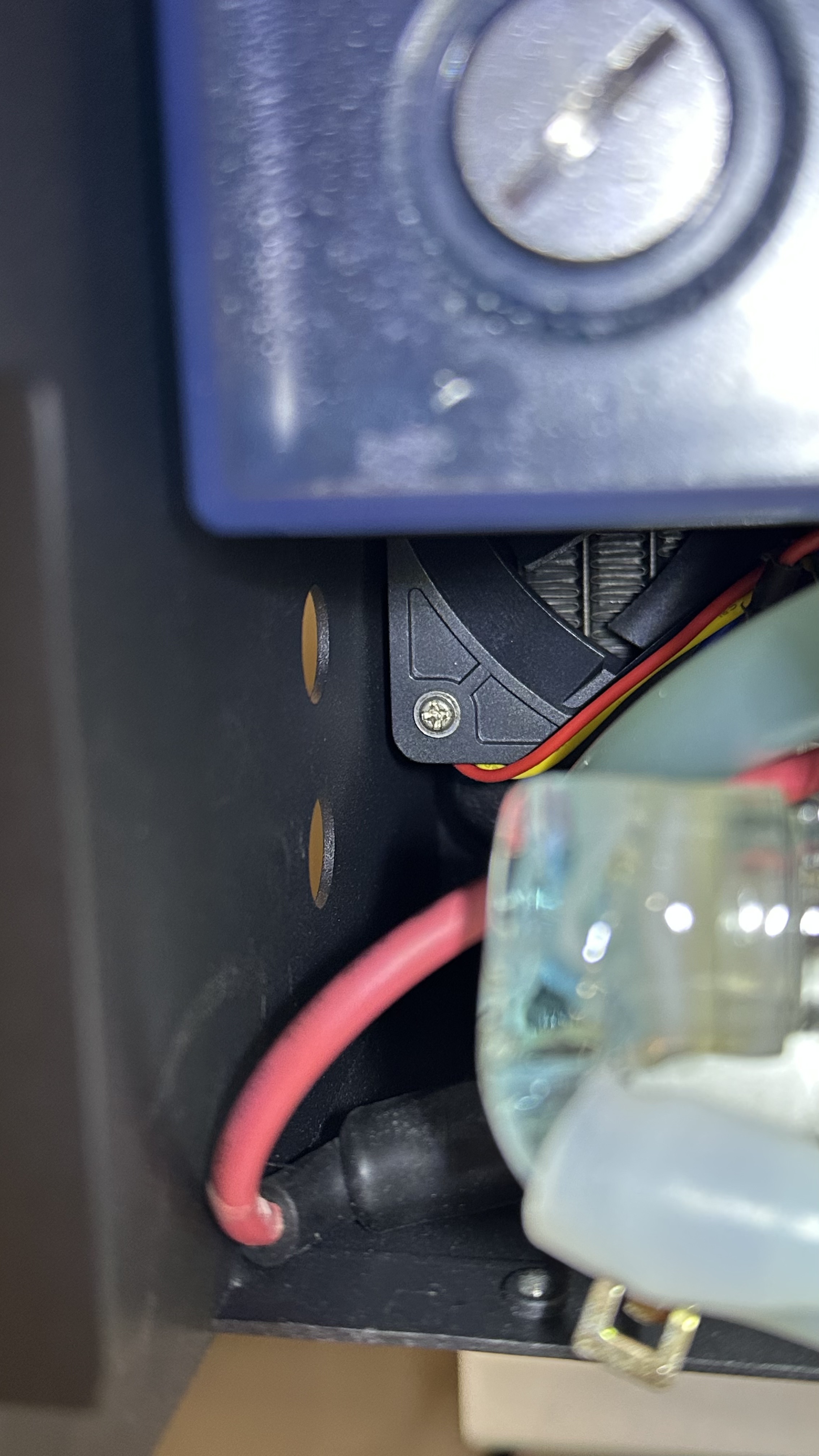

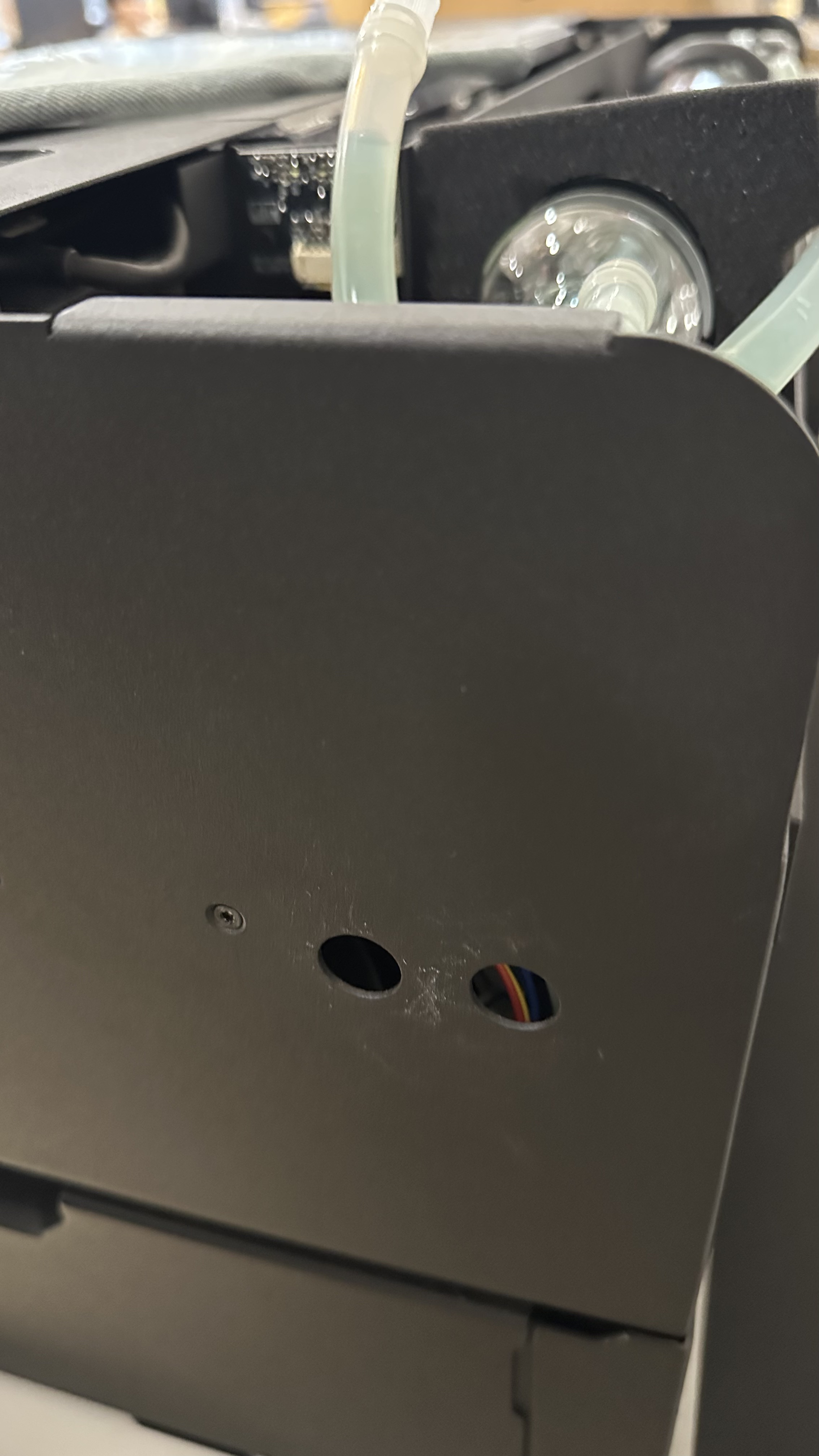

機械の右側にある2つの水路穴の保護カバーを取り外します。

ステップ 5

水冷排ファンに接続されている水管の端をケースの水路穴の一つから通し、両端バレットコネクターに接続し、水冷機の一方の水管を接続してチューブクランプで固定します。

ステップ 6

もう一方の水冷機の水管をもう一つの水路穴から通し、両端バレットコネクターに接続し、レーザーチューブ側の水管に接続してチューブクランプで固定します。
最後に水管の位置を調整し、折れ曲がりを避けてください。

ステップ 7

両方の水管を水冷機に接続し、チューブクランプで固定します。

ステップ 8

電源コードを接続し、機械の電源を入れます。

ステップ 9

リンク先の記事の手順を参考に水を満たしてください：4-8 水タンクへの給水

ステップ 10

流量テストを実行し、数値が正常か確認してください。
(機械パネル > 機械 > ハードウェア設定 > 流量テスト)

ステップ 11

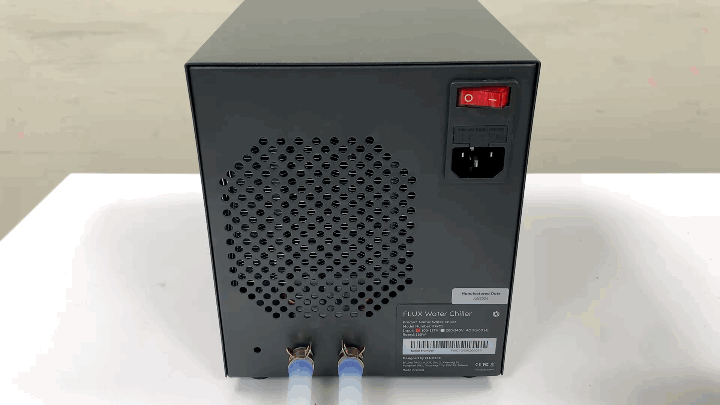

水冷機を起動します。

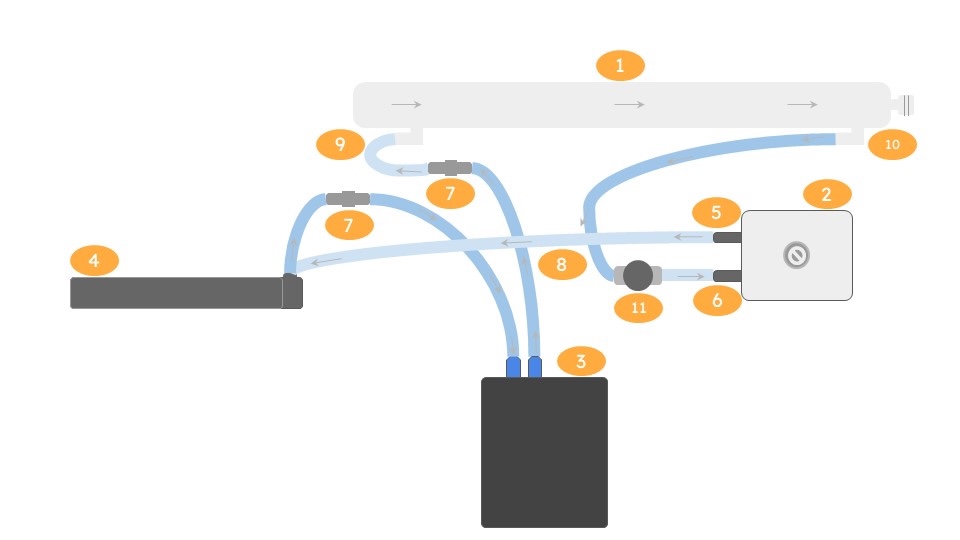

水路図


1. レーザーチューブ
2. BLDCウォーターポンプ
3. FLUX ウォーターチラー
4. 水冷ラジエーター
5. ポンプ出口
6. ポンプ入口
7. 両端パゴダ型コネクター
8. 水冷チューブ
9. レーザーチューブ給水口
10. レーザーチューブ排水口
11. フローセンサー
