beamo IIの組み立てと起動

同梱物

1. FLUX 水冷機
2. 開梱ガイド
3. チューブプラグ ×4
4. 両口タケノコ継手 ×2
5. L型両口タケノコ継手 ×2
6. チューブクランプ ×6
7. 電源コード
8. 200cm シリコンロングチューブ ×2

工具

1. はさみ
2. 布またはペーパータオル
3. ラジオペンチ
4. T8 星型レンチ

ステップ1

本体の電源を切り、電源コードを抜きます。

ステップ 2

背面の金属カバーを取り外します。

ステップ 3

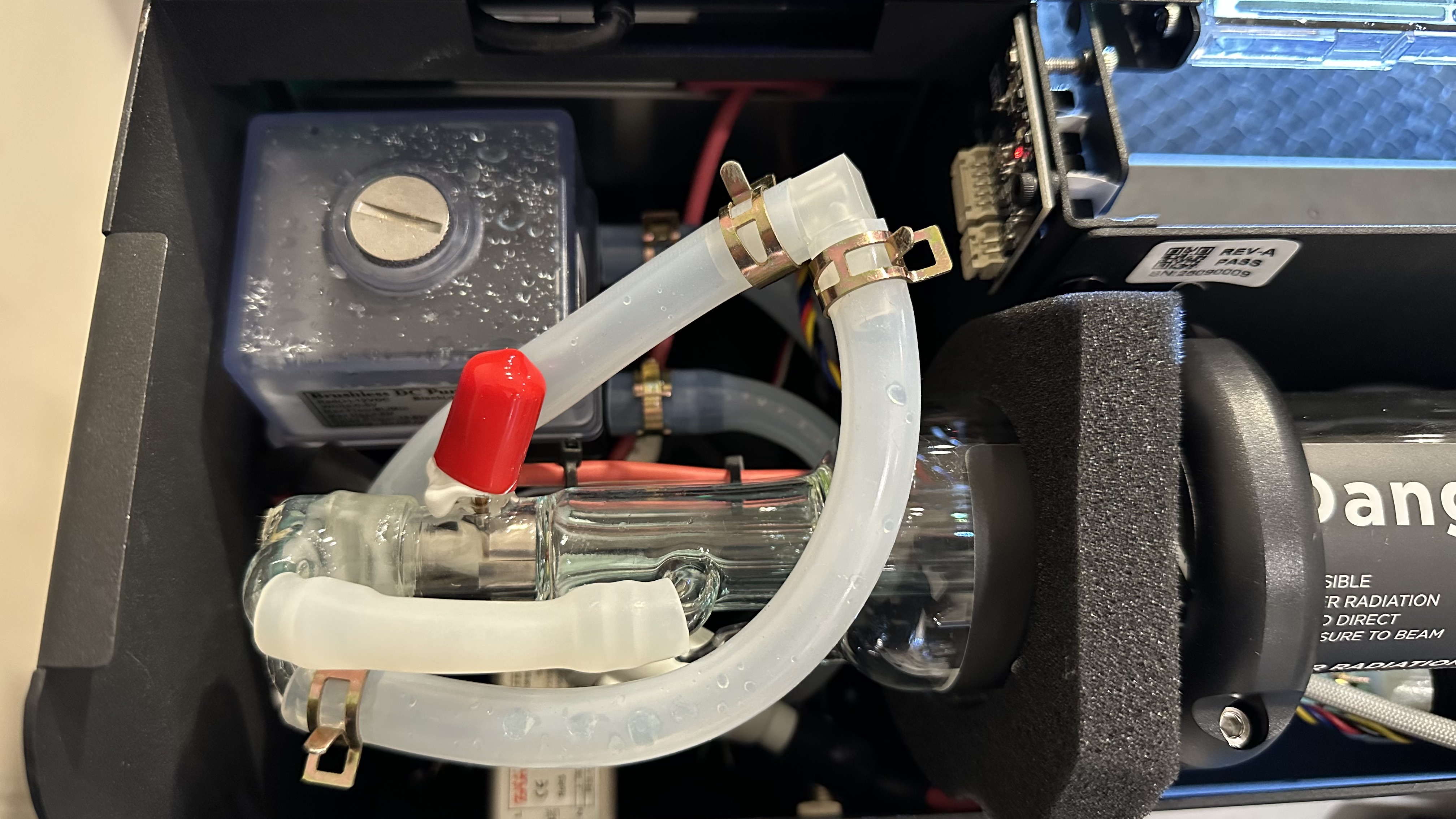

水チューブの下に布またはペーパータオルを敷き、水チューブを切断した後、チューブプラグを差し込みます。

ステップ 4

本体右側にある、あらかじめ用意された2つの水路用穴の保護カバーを取り外します。

取り外し後
内側から見た図	外側から見た図

ステップ 5

水冷ラジエーターファン側に接続されている水チューブを本体の水路用穴の1つから外へ出し、両口タケノコ継手を接続します。水冷機の水チューブを接続し、チューブクランプで固定します。

⚠ 水チューブが折れ曲がりやすい場合は、下図のL型両口タケノコ継手を使用してください

ステップ 6

もう一方の水冷機の水チューブを別の水路用穴に通し、両口タケノコ継手を接続します。レーザー管側の水チューブを接続し、チューブクランプで固定します。
最後に、水チューブが折れ曲がらないよう位置を調整してください。

⚠ 水チューブが折れ曲がりやすい場合は、下図のL型両口タケノコ継手を使用してください

ステップ 7

2本の水チューブを水冷機に接続し、チューブクランプで固定します。

ステップ 8

電源コードを接続し、本体の電源を入れます。

ステップ 9

関連リンクの記事の手順を参照して、水を満杯まで入れます：4-8 水タンクへの給水

ステップ 10

流量テストを実行し、数値が正常か確認してください。
(本体パネル > 本体 > ハードウェア設定 > 流量テスト)

ステップ 11

水冷機の電源を入れます。

水路図


1. レーザー管
2. BLDCポンプ
3. FLUX 水冷機
4. 本体内部の水冷ラジエーター
5. ポンプの吐出口
6. ポンプの吸入口
7. 両口タケノコ継手
8. 水チューブ
9. レーザー管の給水口
10. レーザー管の排水口
11. 流量計
