4-6 高度なカメラキャリブレーション

説明

この記事では、高度なカメラキャリブレーションの手順をご案内します。


高度なカメラキャリブレーションが必要な場合
1. システムが再フラッシュされた場合
2. カメラモジュールが交換または移動された場合

ステップ1 - Beam Studioとファームウェアのバージョンを確認

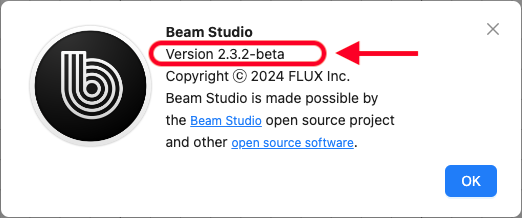

必要なソフトウェアバージョン：Beam Studio 2.7.1 以降

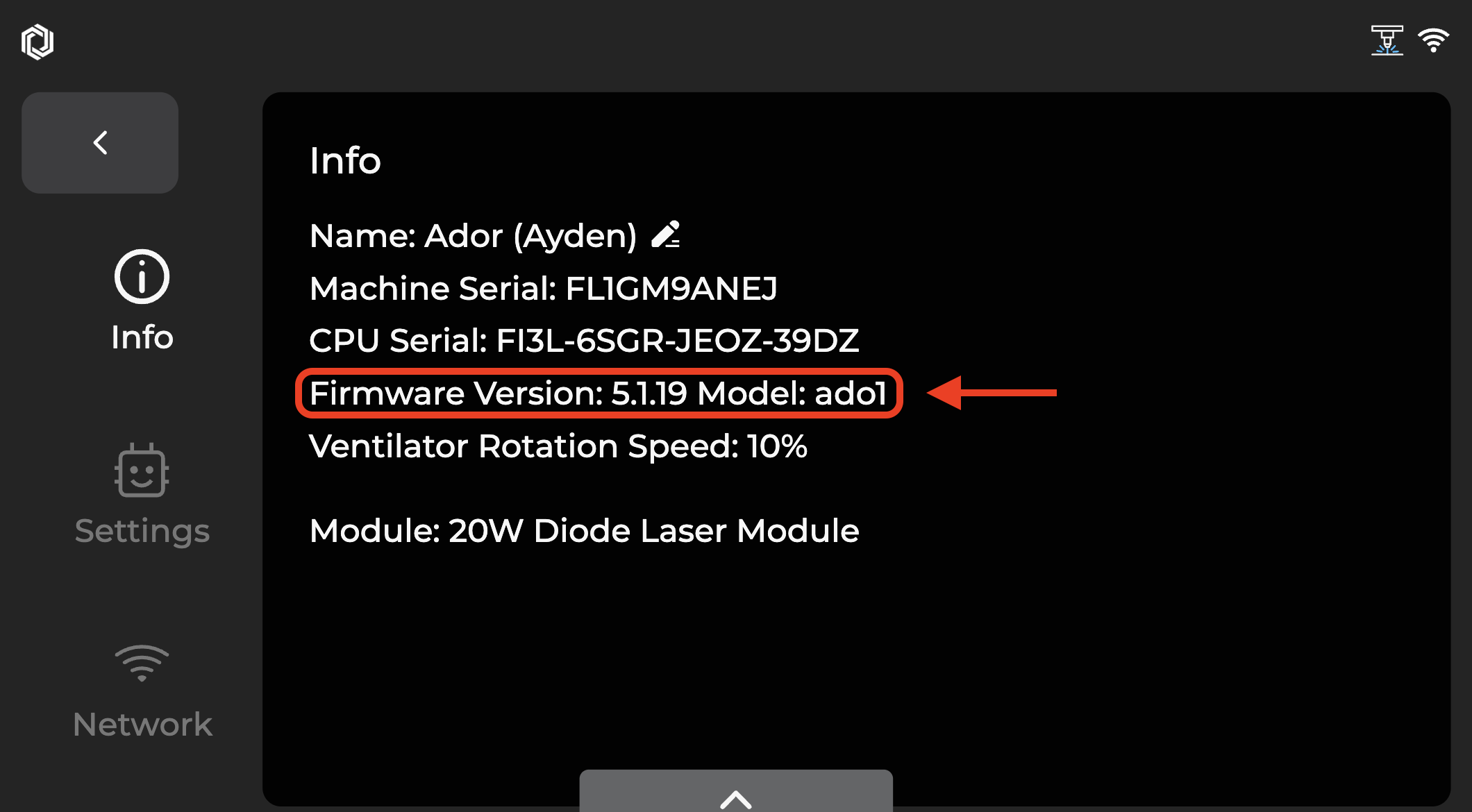

必要なファームウェアバージョン： 5.3.12 以降

ステップ2 - 準備

必要な材料：

1. A4白紙（各自でご用意ください）
2. マスキングテープ（各自でご用意ください）

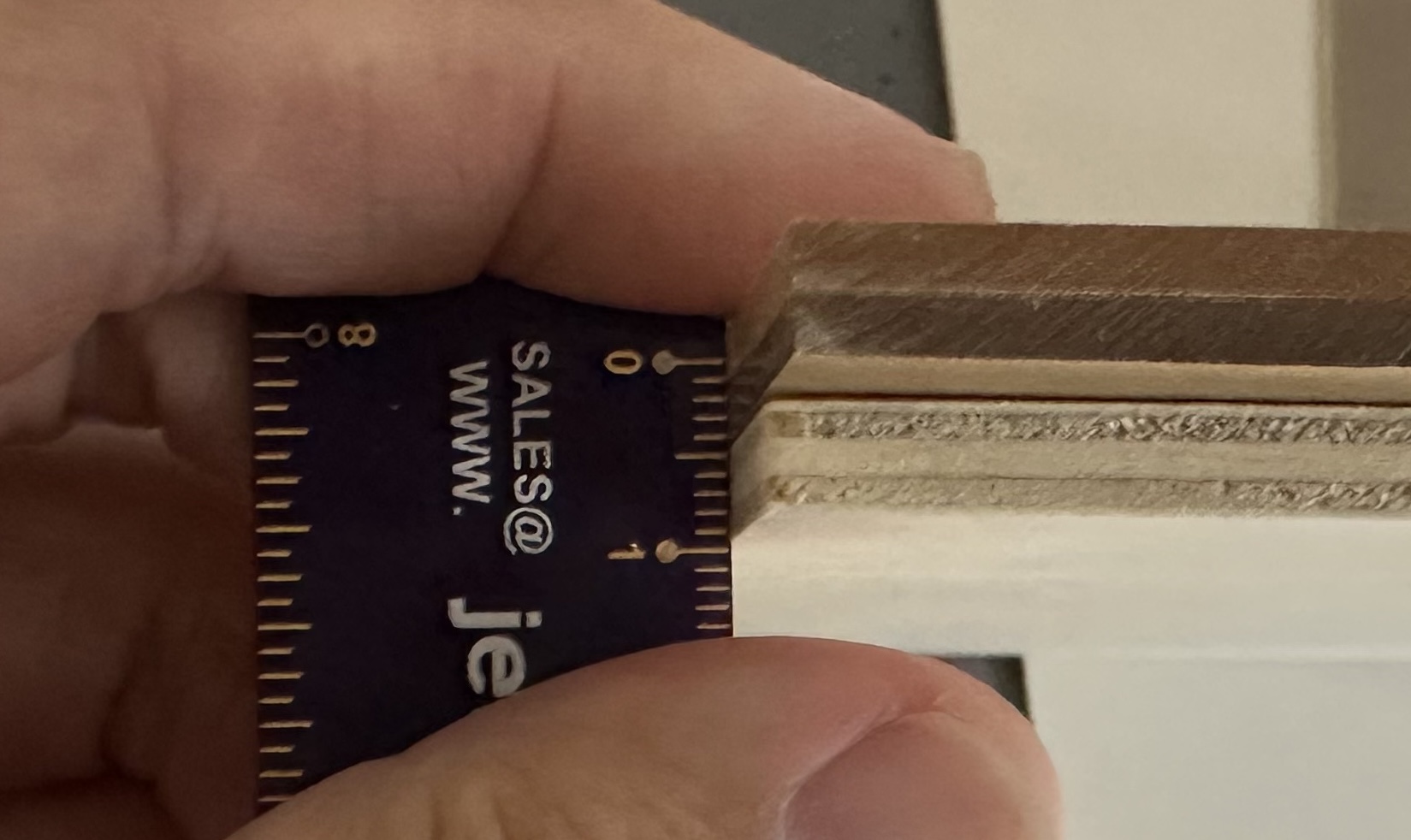

3. 6 mmまたは20 mm以上の厚さの木板（各自でご用意ください）

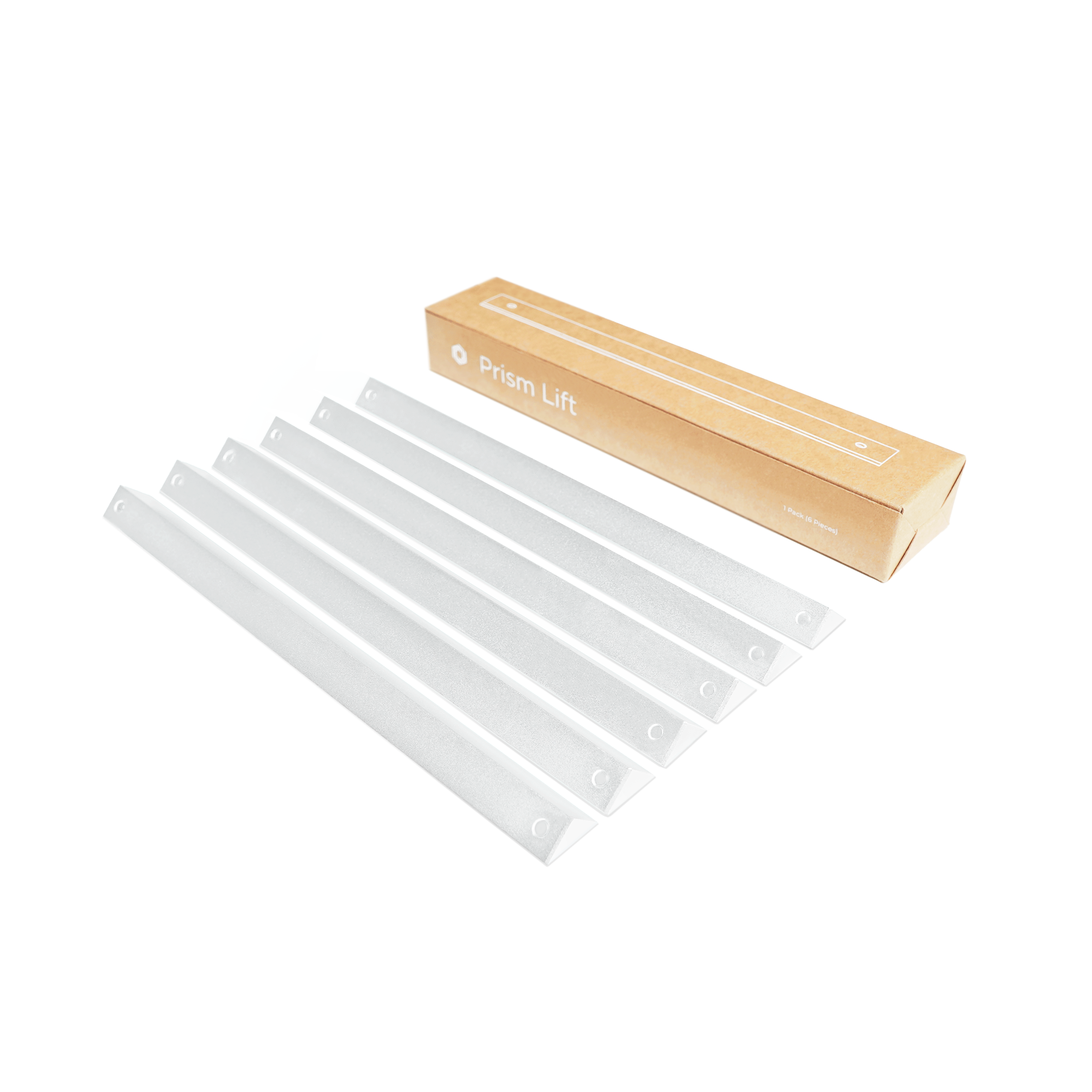

4. 三角刃ストリップ（アクセサリーボックスに同梱）
5. キャリブレーション用チェッカーボード（このリンクからキャリブレーション用チェッカーボードをダウンロードして印刷してくださいキャリブレーション用チェッカーボード 別のA4白紙に印刷してください。）
   表面の凹凸によるキャリブレーション失敗を防ぐため、チェッカーボードを平らで硬い表面（木板やアクリル板など）に貼り付けることを推奨します。

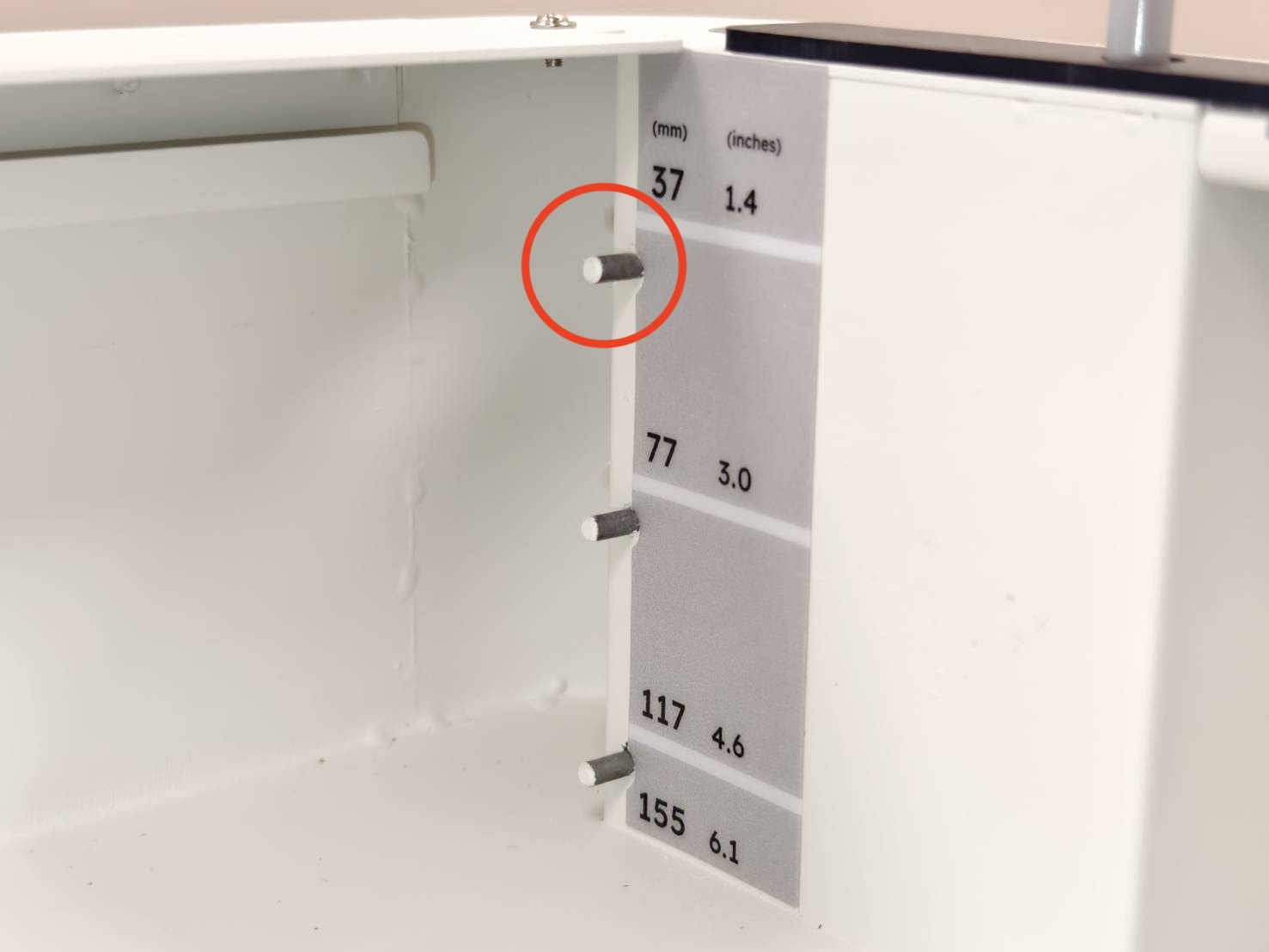

⚠︎ 延長ベースを取り付けている場合は、ハニカムベッドを最上段に配置してください。

ステップ3 - 高度なカメラキャリブレーションの開始
