4-2 レーザーモジュールの清掃 (10W/20W ダイオードレーザーモジュール)

推奨メンテナンス頻度: 月に1回。

メンテナンス手順：

A. ファンの清掃
B. 集光レンズの清掃
C. ポゴピンの清掃

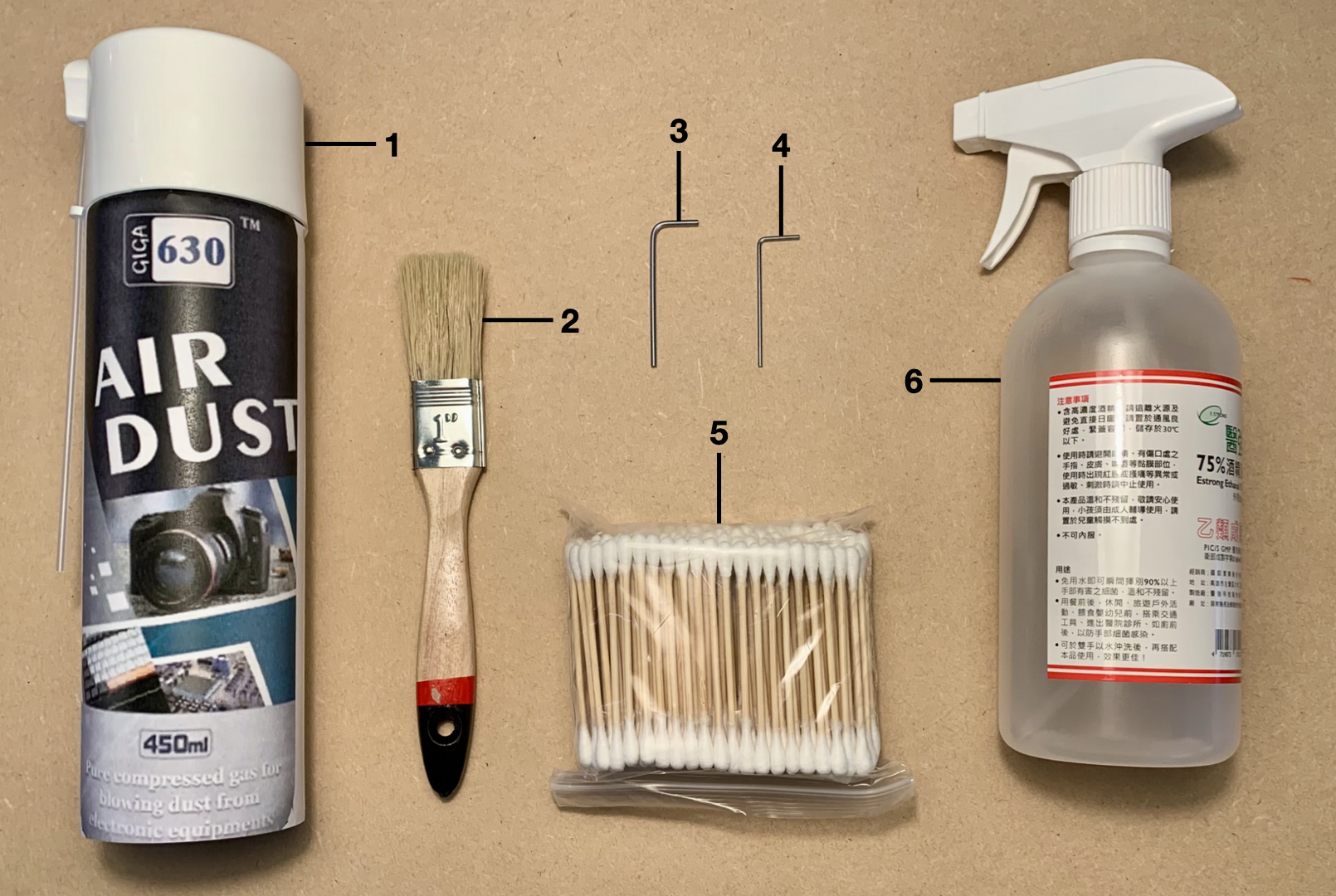

準備するもの：

1. エアダスター
2. ブラシ
3. 2mm 六角レンチ（お客様にてご用意）
4. 1.5mm 六角レンチ（付属品箱に同梱）
5. 綿棒
6. 75%アルコール

A. ファンの清掃

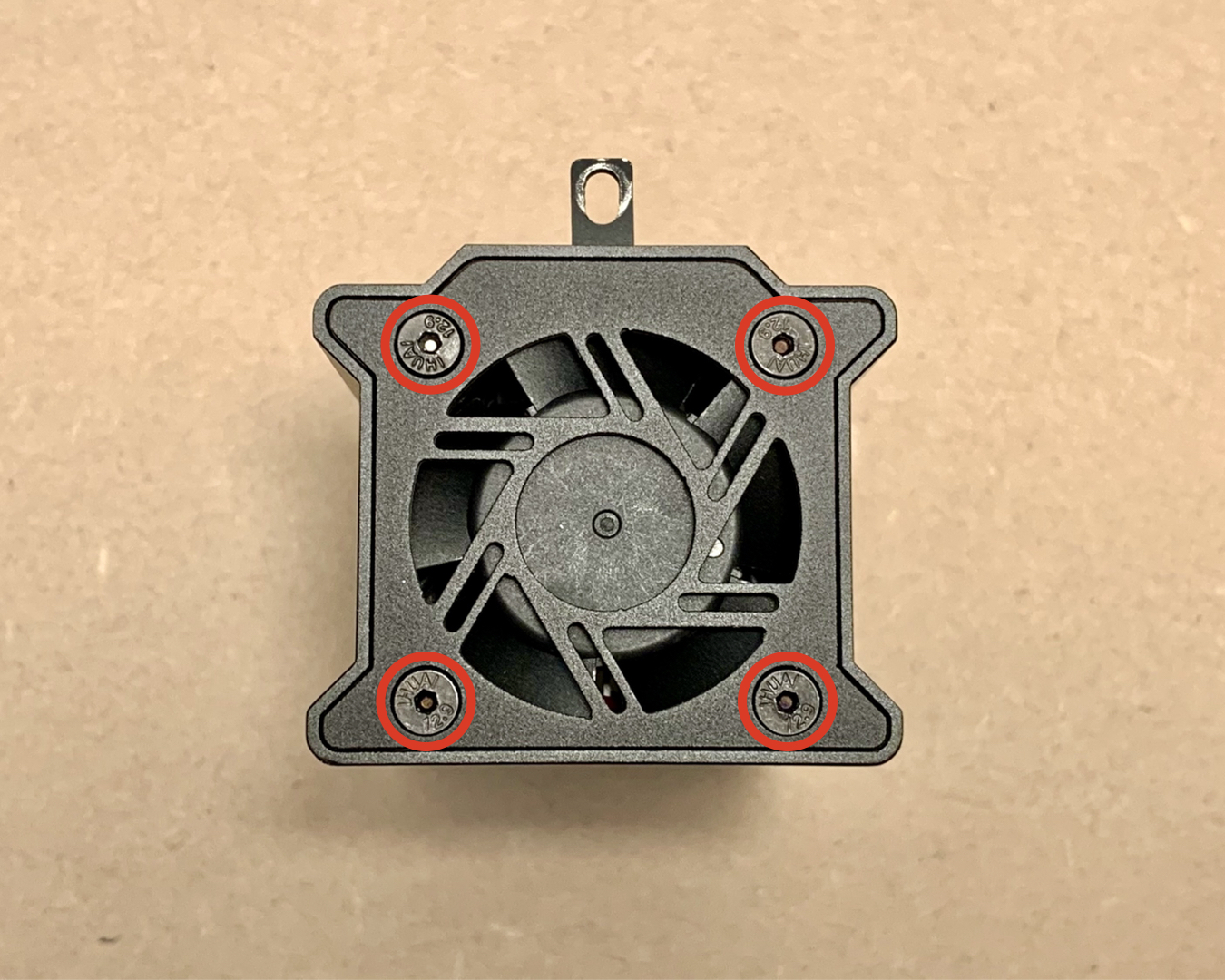

1. レーザーモジュール上部の4本のネジを2mmの六角レンチで取り外してください。（注意：付属品の工具は1.5mmの六角レンチであり、2mmではありません。正しいサイズの工具をお使いください。）

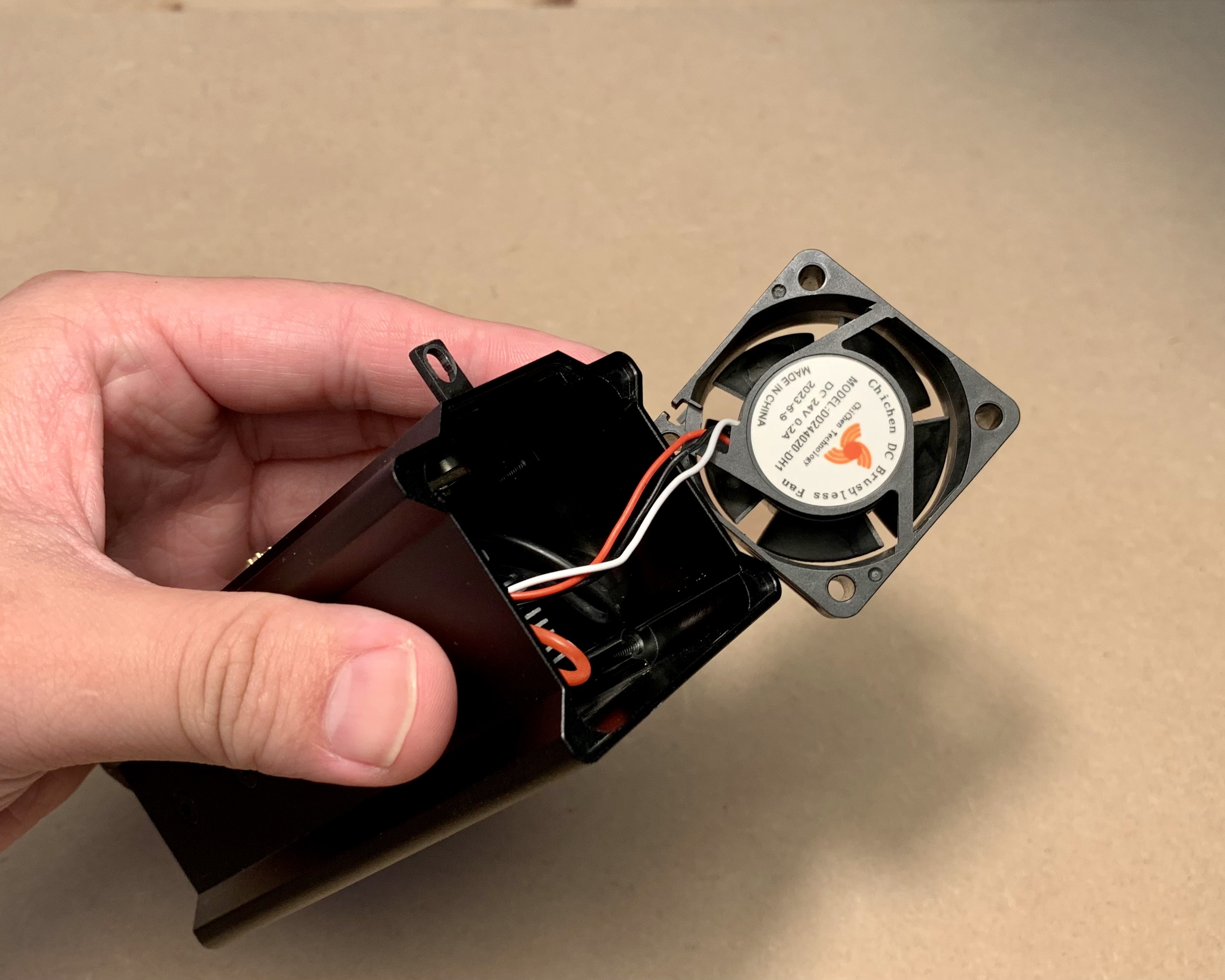

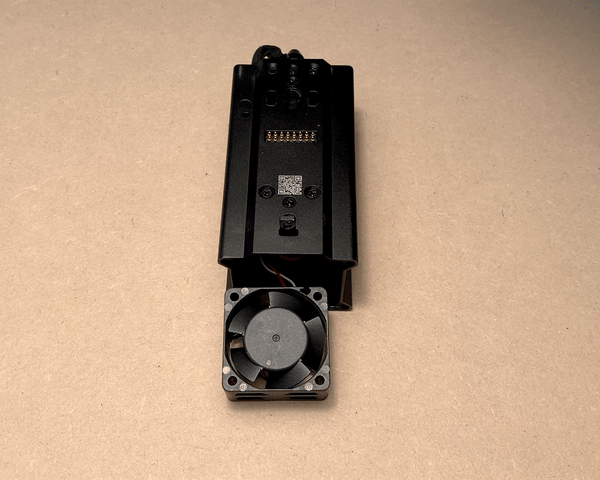

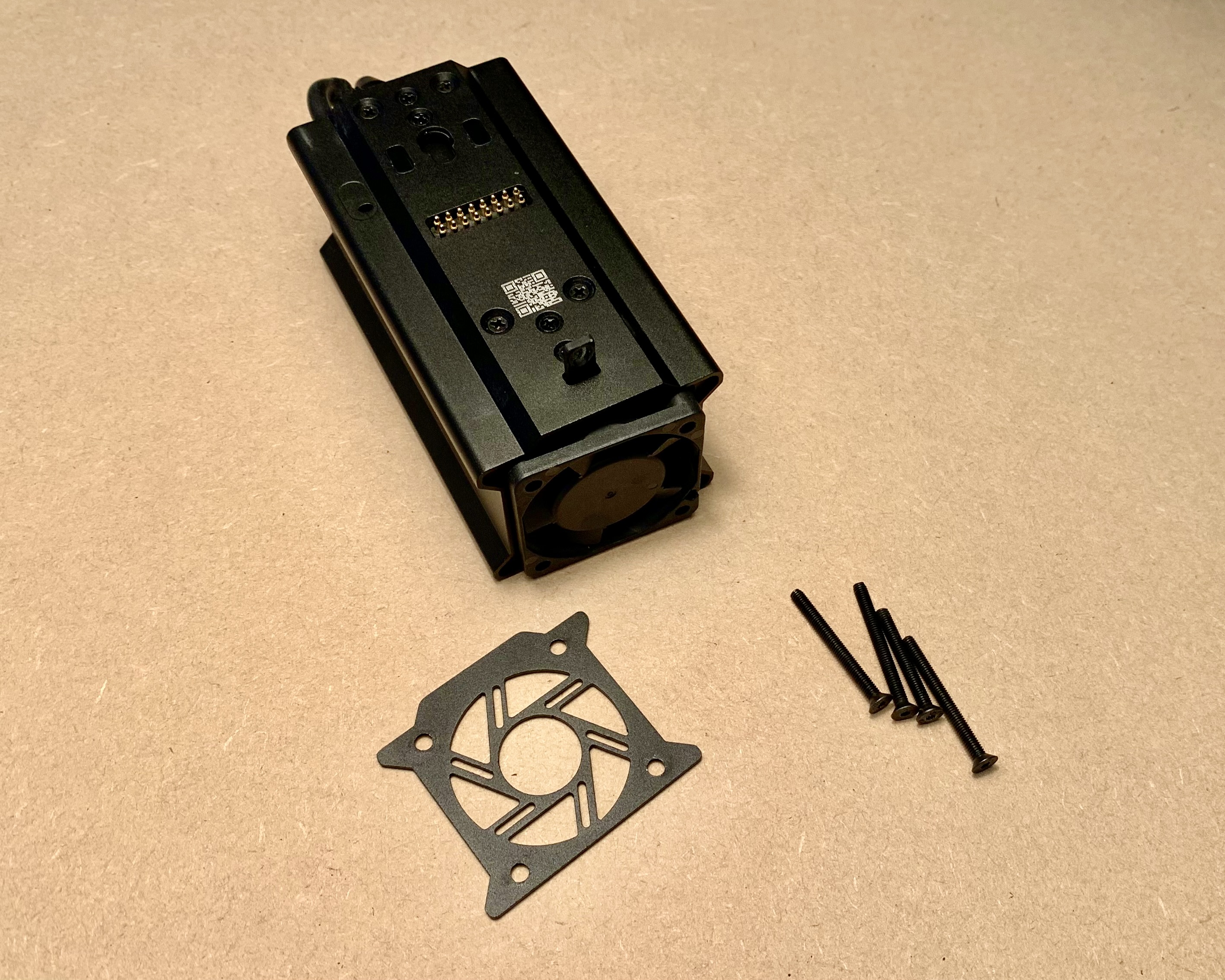

2. カバーを取り外し、ファンを引き出します。


3. エアダスターを使用して、ファンのホコリを吹き飛ばします。

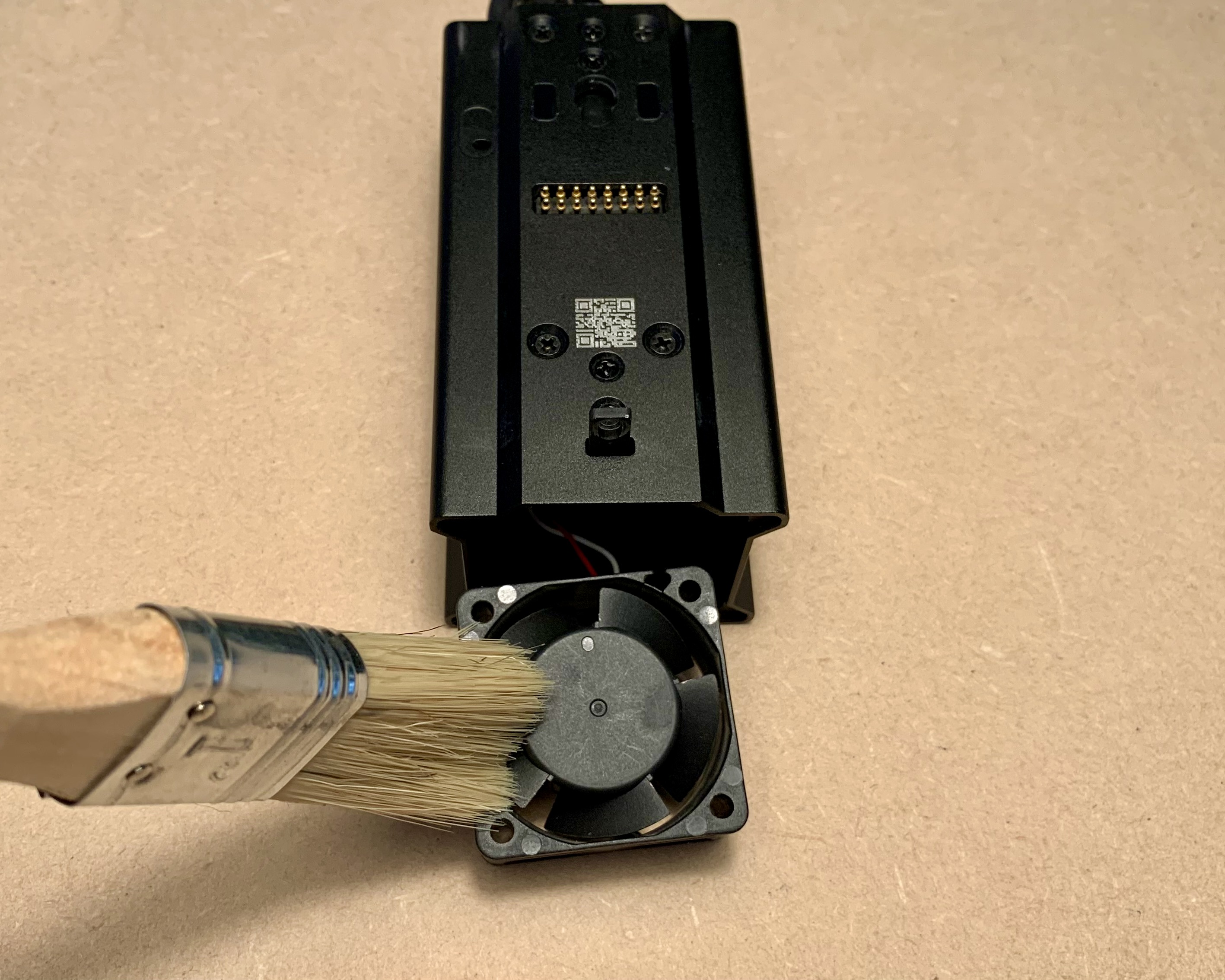

   ブラシを使用して、残りのホコリを取り除きます。

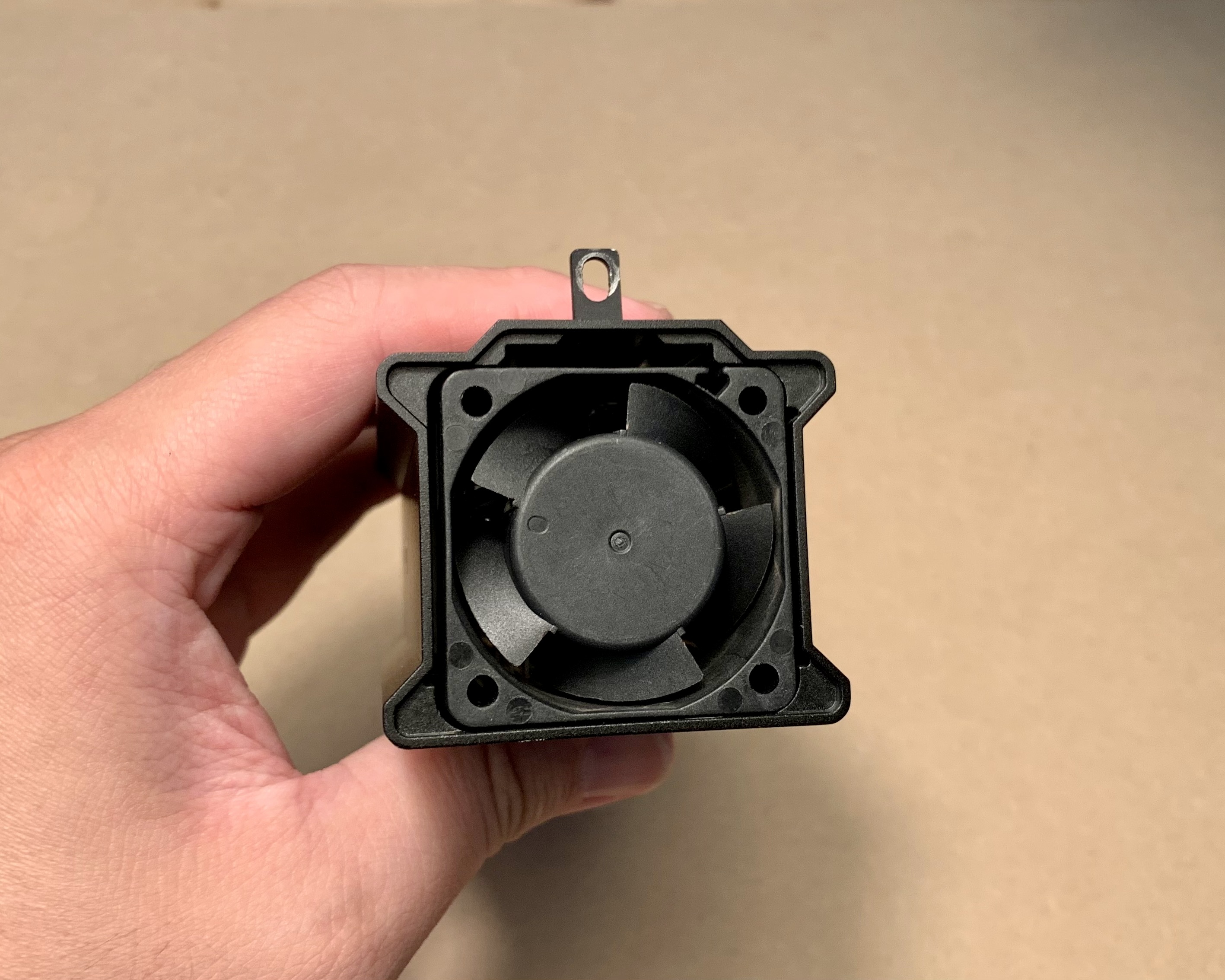

4. ファンを取り付けます。その際、配線と向きに注意してください。（ラベルが下向きになるようにします。） ファンを取り扱う際は、配線を挟まないよう注意し、破損を防いでください。

B. 集光レンズの清掃

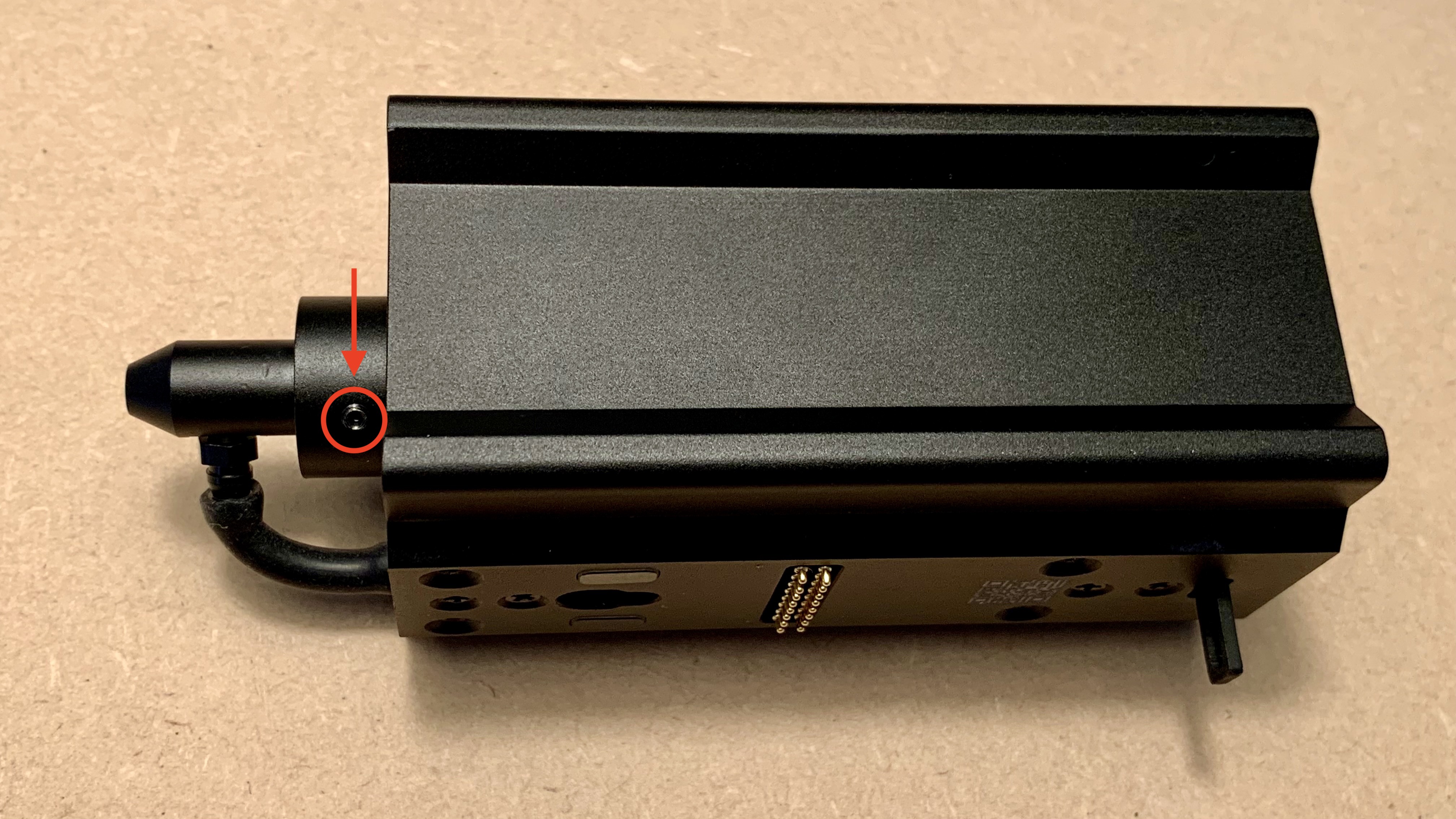

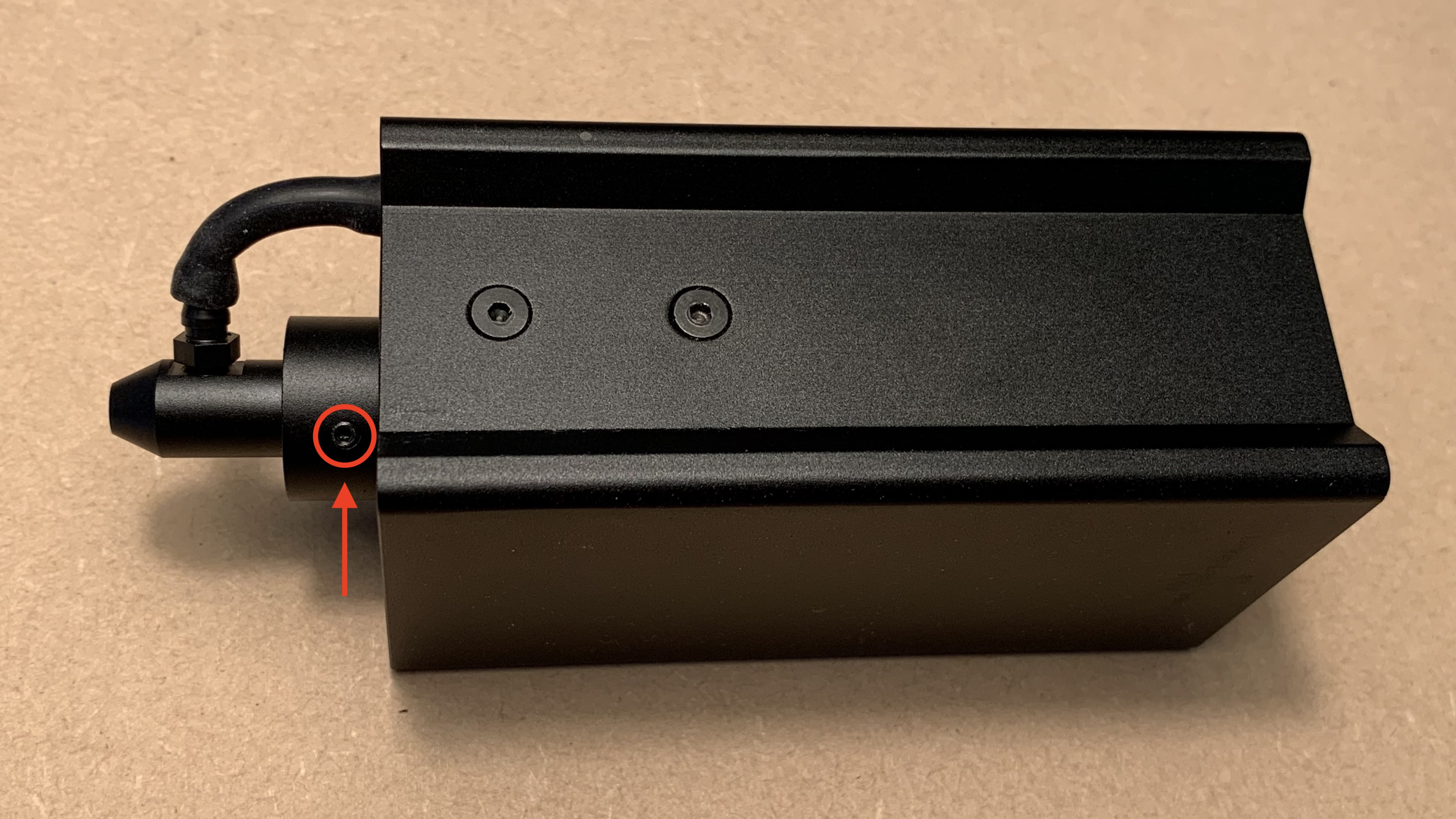

1. 1.5mmの六角レンチを使用して、ノズルの2本のネジを外します。


2. エアホースとノズルを取り外します。

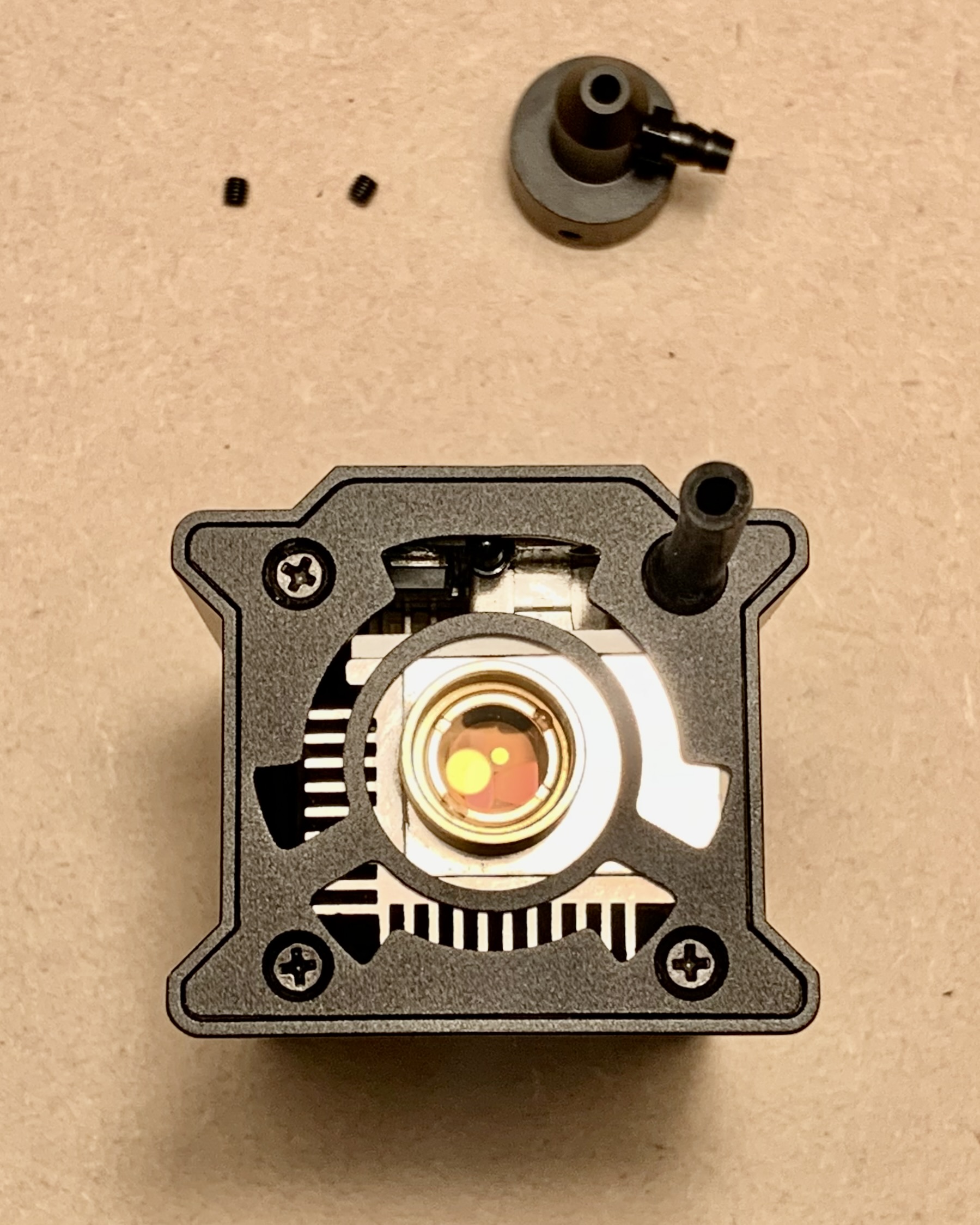

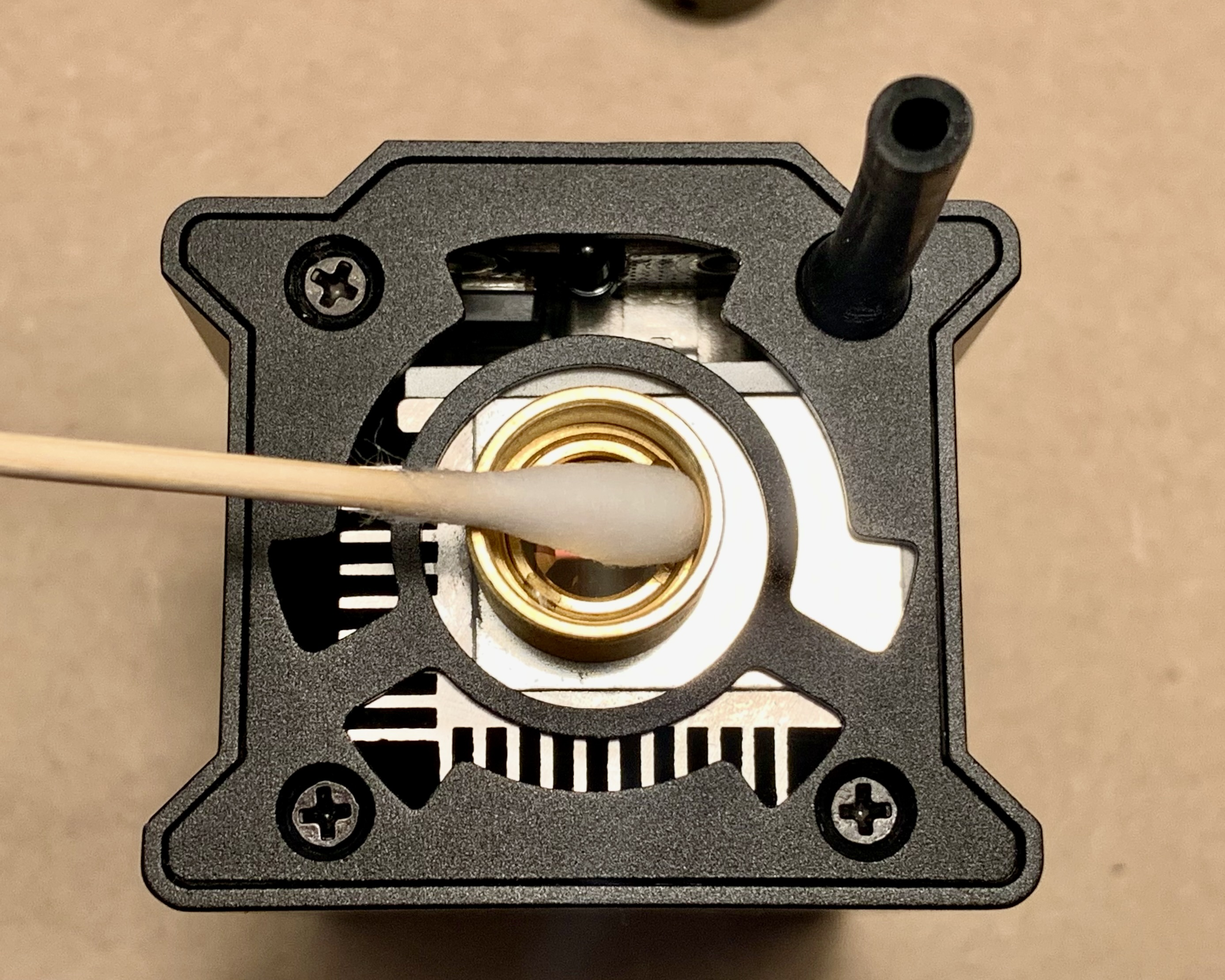

3. 少量のアルコールを含ませた綿棒で集光レンズを清掃します。

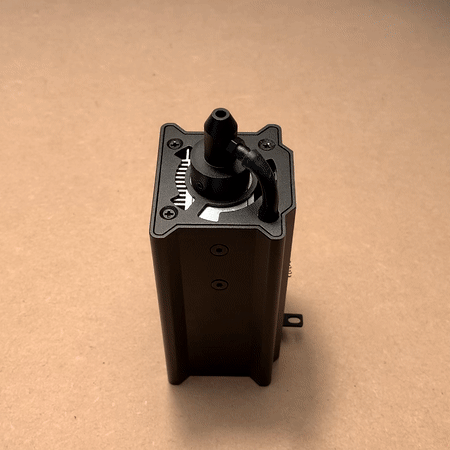

4. エアホースとノズルを元に戻します。

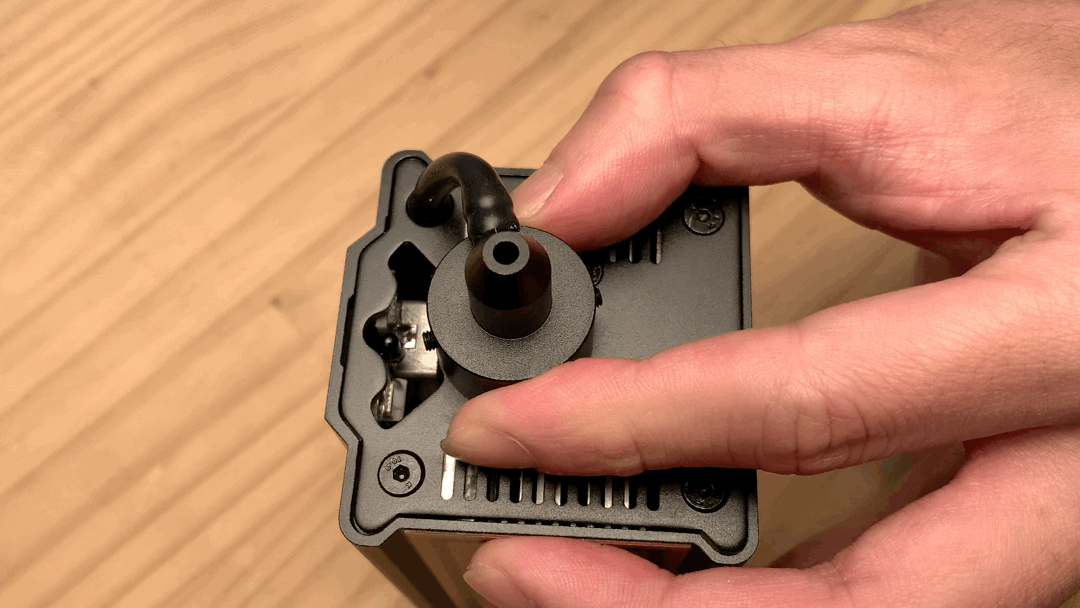

   ⚠︎ 注意: ノズルのネジを元に戻す際は、抵抗を感じるまでネジを締め、下の動画のようにノズルが緩まないようにしてください。ノズルを傷つけないように、過度な力を加えないでください。

C. ポゴピンの清掃

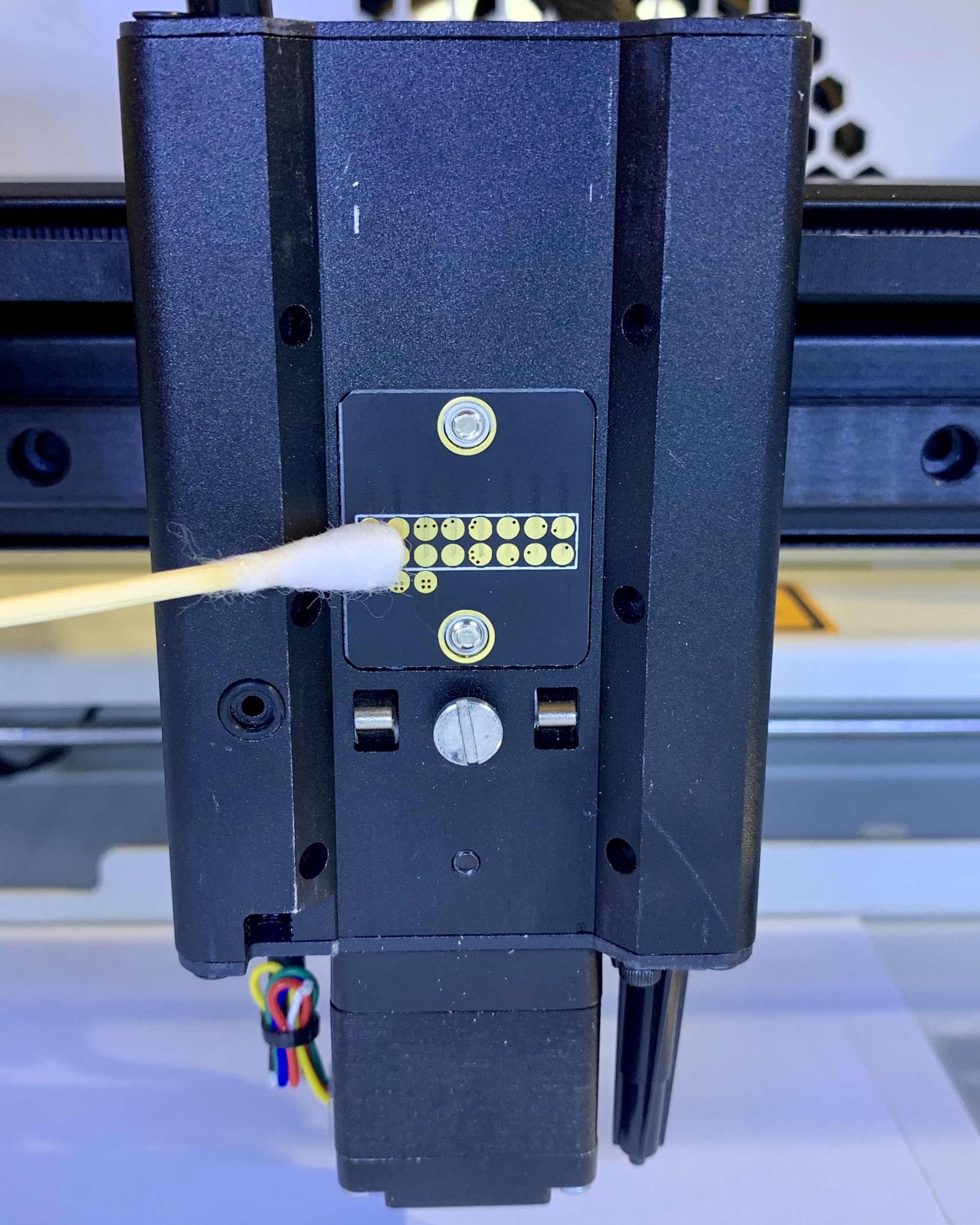

少量のアルコールを含ませた綿棒でモジュールアダプターのポゴピンを清掃します。
