5-13 焦点の調整

フォーカスを調整するには、 2つの方法 があります beamoで、標準モデルかオートフォーカスアドオンモデルかによって異なります。
Beamboxシリーズをお持ちの場合は、 別の説明書をご確認ください。

(1) 標準モデル

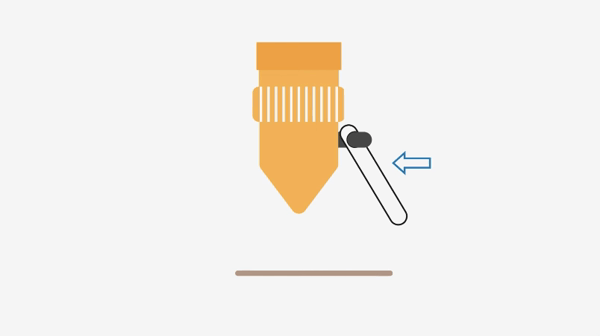

1. フォーカスバー（アクリルバー）を下向きに回転させ、垂直になるまで下げます。

2. レーザー ヘッドのフォーカスリングを緩め、フォーカスバーが加工物に接触するまでレーザーヘッドを下げます。

3. レーザーヘッドのフォーカスリングを締め、フォーカスバーを上向きに回転させて垂直にします。

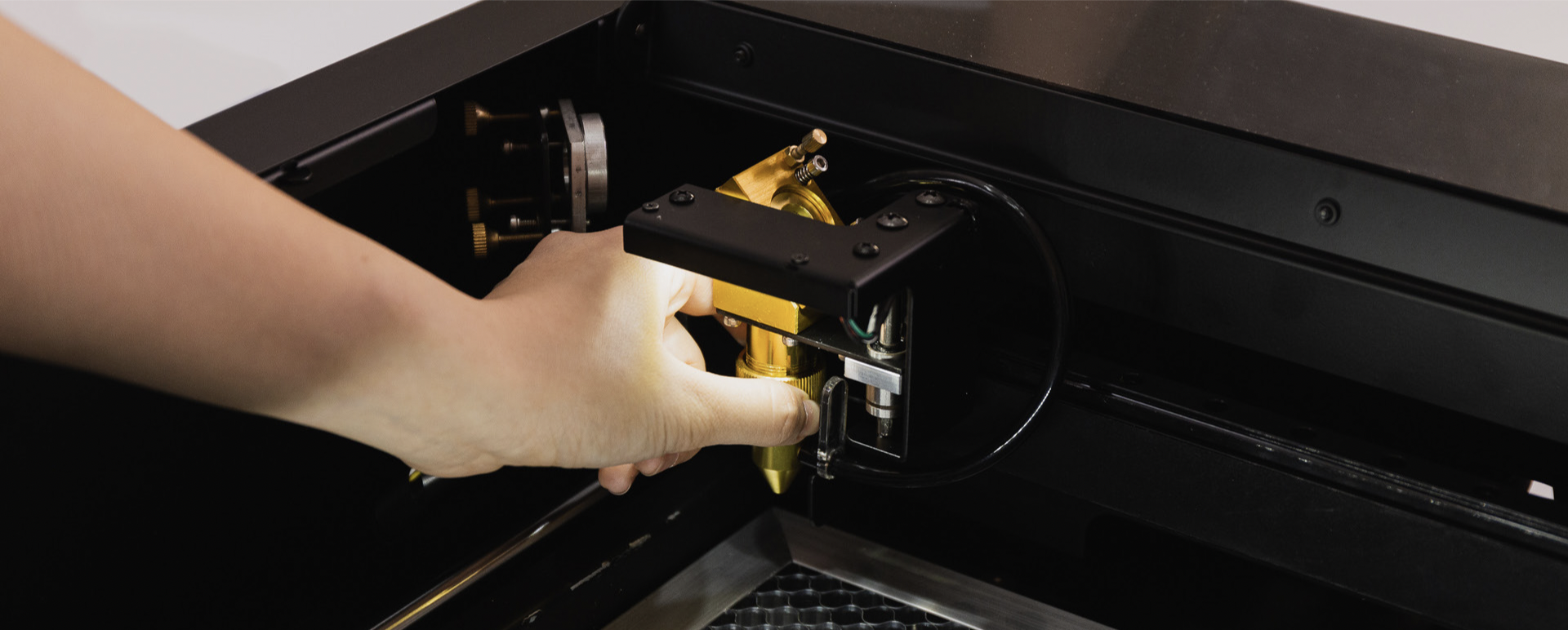

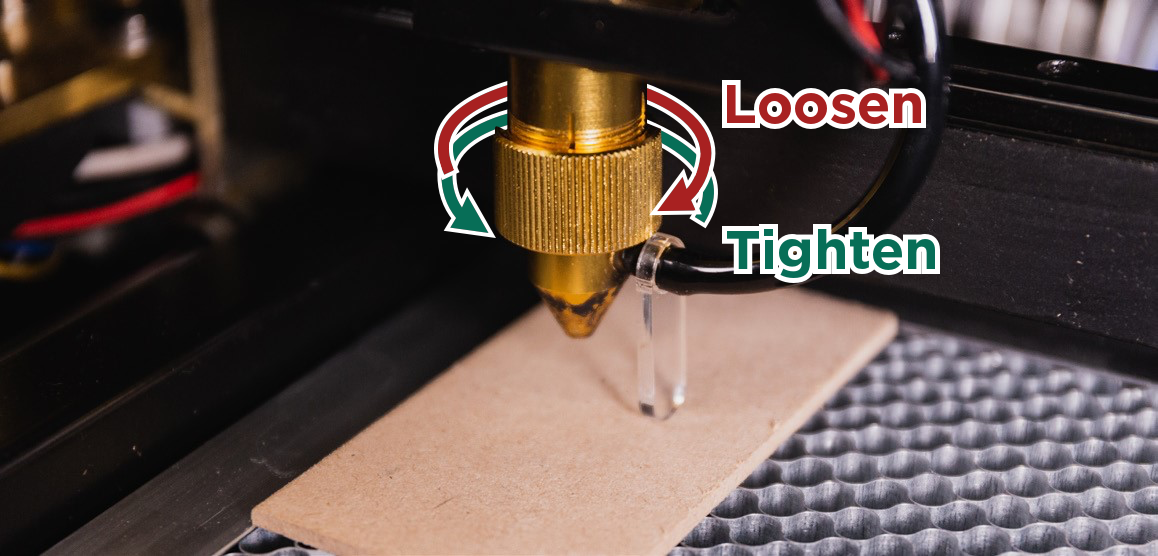

▲ レーザーヘッドのフォーカスリングを緩める

▲ アクリルバーは材料の表面に正確に接触する必要があります。
⚠︎ リングが強く締めすぎている場合は、プライヤーを使用してねじを緩めることを検討してください。リングにタオルを被せて、損傷や傷を防ぎます。

プローブが壊れた場合は、次の方法を試すことができます：

• 方法 #1 - プローブを作成する：

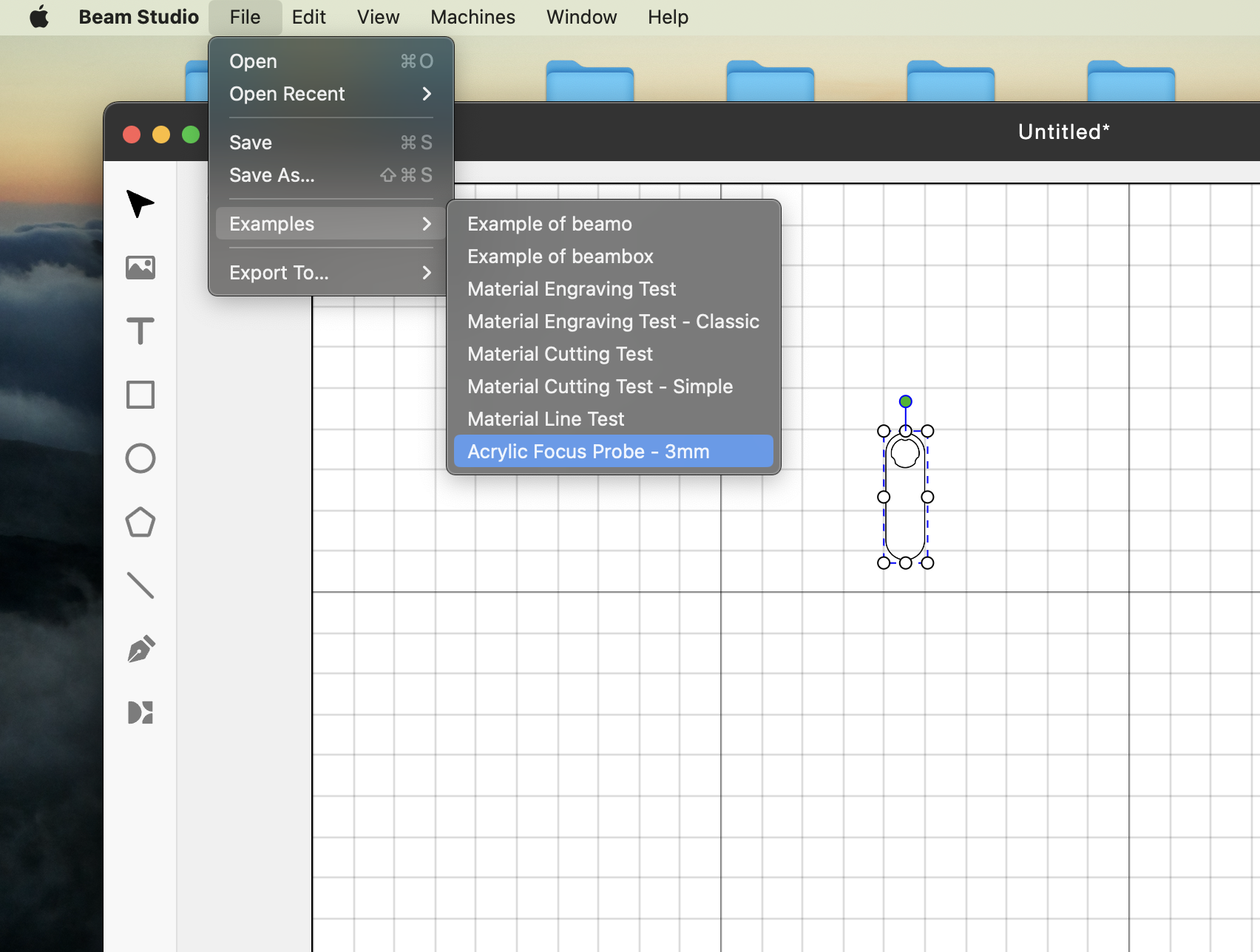

  ファイルはBeam Studioで見つけることができます。または、 ここからファイル をダウンロードすることもできます。このプローブを切断するには、3mmのアクリルを使用することをお勧めします。

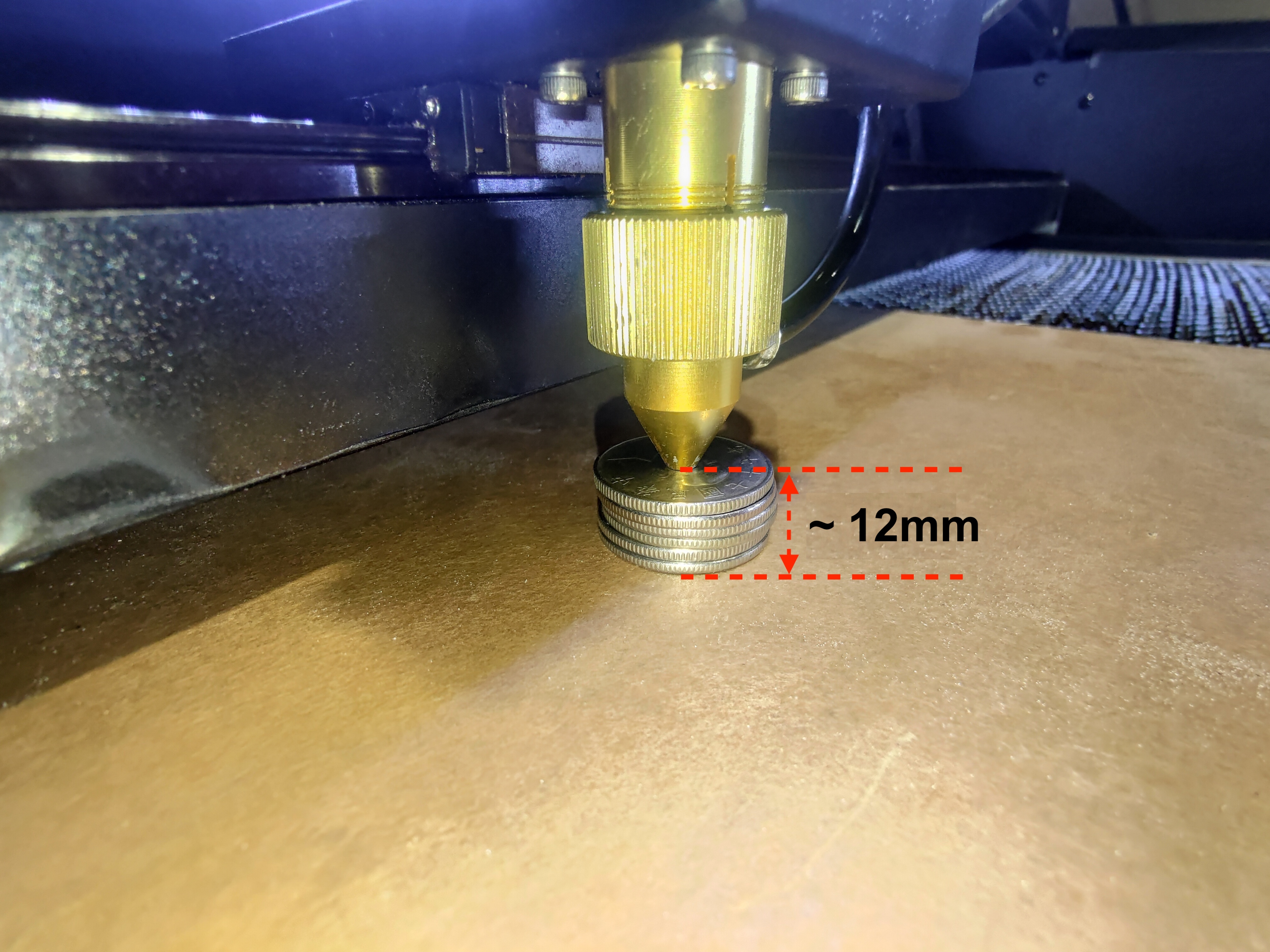

• 方法 #2 - コインを使用する：

  コインは入手しやすく、距離の測定に使用できます。

  • USD >> 25セント硬貨 x 7枚
  • EUR >> 50セント硬貨 x 5枚
  • TWD >> $10硬貨 x 6枚
  • ...など (お手持ちの硬貨の厚さを調べたり測定したりできます)





• 方法3 - 材料を使用する

  厚さ3mm、4mm、6mmなどの材料をお持ちの場合、それらを複数枚使用して12mmの焦点距離を得ることができます。

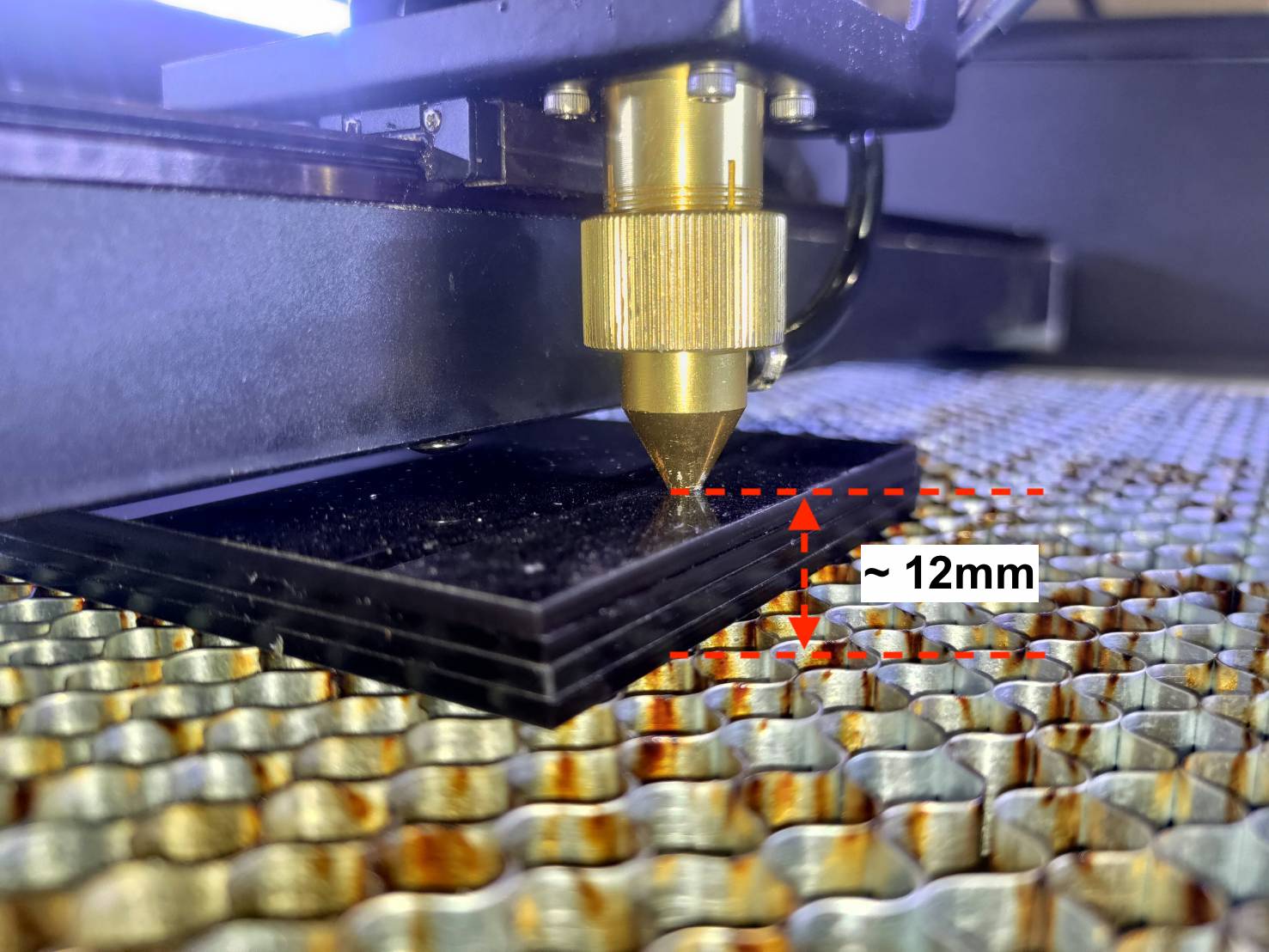

  例 - 3mmアクリル x 4枚:


(2) オートフォーカスアドオンを使用する

プローブモード-

目的の材料の真上でモジュール側面のボタンをダブルタップします。これにより、アドオンプローブが自動的に材料の高さを検出します。次に、側面のボタンを長押しすると、レーザーヘッドが原点に戻ります。

ソフトウェアモード-

1. オートフォーカスを有効にする

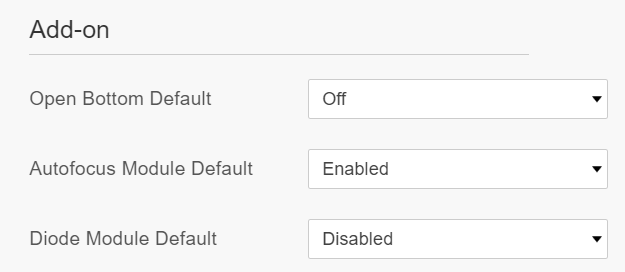

Beam Studioでオートフォーカスアドオンを制御し、さまざまなレイヤーで高さを切り替えるには、"環境設定"に移動します (Mac: メニュー > Beam Studio > 環境設定、Windows: メニュー > ファイル > 環境設定) そして、 オートフォーカス を アドオン セクションで有効にします。

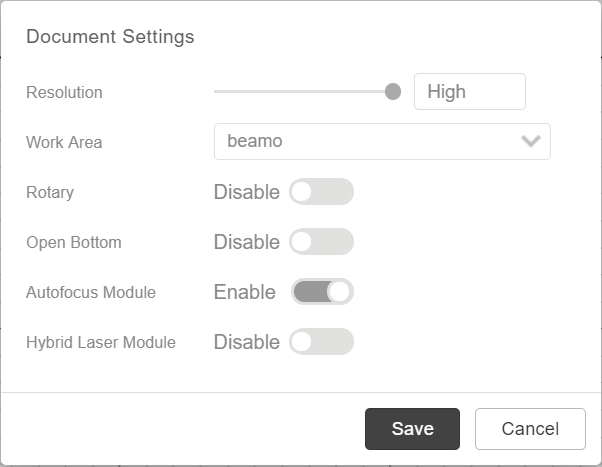

ファイル別の設定は以下で設定できます: メニュー > 編集 > ドキュメント設定。

2. レイヤーの高さを設定する

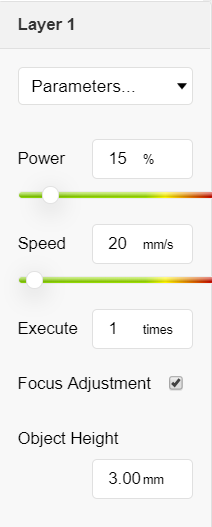

アドオンを有効にすると、レイヤーパラメータパネルに新しい"焦点調整"チェックボックスが表示されます。
"焦点調整"がチェックされているレイヤーでは、"オブジェクトの高さ"オプションが表示されます。
"オブジェクトの高さ"の値を調整して、この特定のレイヤーで切断する際のレーザーヘッドの高さを制御します。
"焦点調整" がチェックされていない場合、モジュールは作業の開始時または前のレイヤーと同じ高さを引き続き使用します。

3. Zステップ

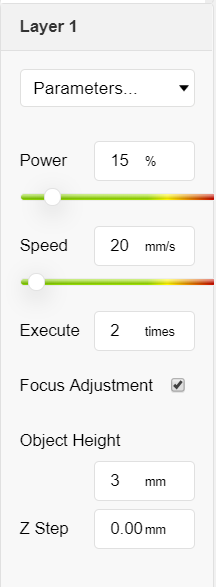

厚い材料を切断する場合、複数のパスを実行することができます。例えば、"焦点調整" が有効になっているレイヤーで、"実行" が1より大きい場合、制御可能なオプション "Zステップ" が表示されます。この値は、レイヤー間のコマンドの後にレーザーヘッドがどれだけ低下するかを制御し、より厚いオブジェクトの切断を目的としています。
